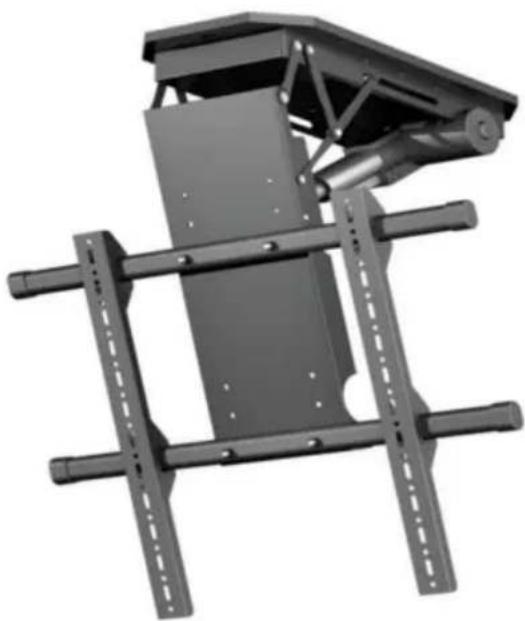

Type de produit	Support écran plat motorisé (élévateur TV)
Marque	Vevor
Modèle	DT680-A
Capacité de charge maximale	110 lb (environ 50 kg)
Alimentation d'entrée de l'adaptateur	100-240 V ~ 50/60 Hz
Tension de sortie de l'adaptateur	29 V DC
Courant d'entrée recommandé	1,8 A ou plus (selon charge)
Fonctions principales	Montée/descente motorisée, télécommande sans fil, commande manuelle, préréglage de 4 hauteurs cibles
Type de commande	Contrôleur intelligent à colonne unique avec boutons haut/bas et télécommande
Protection contre les obstacles	Oui (recul automatique en cas d'obstacle)
Affichage des erreurs	Code d'erreur Err1 sur le contrôleur manuel
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	20 à 90 %
Cycle de service de l'actionneur	Non continu - nécessite des pauses
Étanchéité	Non étanche - ne pas immerger dans l'eau
Matériau du support	Acier robuste
Fixation murale	Vis d'expansion M8 incluses
Compatibilité TV	Défauts VESA jusqu'à 600x400 mm (estimation)
Contenu de la boîte	Corps principal, barres de montage, quincaillerie, contrôleur manuel, télécommande, adaptateur secteur, câble d'alimentation, manuel
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - DT680-A Vevor

Quelle est la capacité de charge maximale du Vevor DT680-A ?

La capacité de charge maximale est de 110 lb (environ 50 kg). Assurez-vous que votre téléviseur ne dépasse pas ce poids.

Quel type d'alimentation est nécessaire ?

Le support fonctionne avec un adaptateur secteur fourni, qui nécessite une prise 100-240 V AC, 50/60 Hz et fournit 29 V DC au contrôleur.

Comment réinitialiser le système après une erreur ?

En cas d'erreur (ex. Err1), résolvez le problème (connexion moteur, câble Hall). Maintenez ensuite le bouton bas enfoncé pendant plus de 3 secondes pour effacer le défaut et lancer la réinitialisation.

Puis-je prérégler plusieurs hauteurs ?

Oui, le système permet de prérégler 4 hauteurs cibles. Appuyez sur la touche M pour afficher SET, puis appuyez sur une touche numérique (1-4) dans les 2 secondes pour enregistrer la hauteur actuelle.

Comment installer le support mural ?

Fixez d'abord le corps principal au mur avec les vis d'expansion fournies. Utilisez les trous oblongs pour un alignement facile : vissez les vis à moitié dans les trous haut et bas, suspendez le support, puis insérez les vis restantes et serrez toutes.

La télécommande est-elle incluse ?

Oui, une télécommande sans fil est incluse. Pour l'appairer, mettez le système sous tension, puis dans la fenêtre de 3 secondes, maintenez le bouton haut de la télécommande jusqu'à entendre 4 bips longs et 3 courts.

Que faire si le contrôleur affiche Err1 ?

Err1 indique un problème sur le canal moteur M1. Vérifiez la connexion du moteur, le câble du capteur Hall et la propreté des connexions. Après correction, maintenez le bouton bas pendant 3 secondes pour réinitialiser.

Le support fonctionne-t-il en continu ?

Non, l'actionneur a un cycle de service. Il ne doit pas fonctionner sans arrêt. Laissez des pauses entre les mouvements pour éviter la surchauffe.

Comment nettoyer le support ?

Débranchez l'alimentation avant nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas d'eau ou de produits chimiques agressifs.

Où trouver la garantie et le support technique ?

Le support technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Conservez votre preuve d'achat.

MODE D'EMPLOI DT680-A Vevor

Assistance technique et certificat de garantie électronique www.vevor.comport

ÉLÉVATEUR DETÉLÉVISION

MANUEL D'UTILISATION

MODÈLE : DT680-A

Nous continuons à nous engager à vous fournir des outils à desnéptitifs.

Les expressions « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire que nous utilisons ne représentent qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvrent pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier attentivement, lors de votre commande, que vous

économiez réellement la moitié du prix par rapport aux grandes marques.

MODÈLE : DT680A

Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :

Assistance technique et certificat de garanélectronique :

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lireLisez attentivement le manuel d'instructions.
	ÉLIMINATION CORRECTECe produit est soumis aux dispositions de la directive européenne2012/19/UE. Le symbole représentant une poubelle barréeà travers indique que le produit nécessite un tri sélectifcollecte dans l'Union européenne. Ceci s'applique au produitet tous les accessoires marqués de ce symbole. Produitsmarqués comme tels ne peuvent pas être jetés avec les déchets ménagers normadéchets, mais doivent être apportés à un point de collecte pour recyclageappareils électriques et électroniques.
	La conformité est une certification de sécurée.

MESURES DE SÉCURITÉMPORTANTES

Veuillez lire et comprendre l'intégralité de ce manuel avant tenter d'assembler, d'utiliser ou d'installer le produit. Échec

Le non-respect de toutes les instructions ci-dessous peut entraîner un choc électrique, un incendie et/ou blessure grave.

AVERTISSEMENT:

1. La charge ajoutée sur l'actionneur doit être inférieure ou égale à la charge nominale de l'actionneur.
2. Veuillez utiliser l'adaptateur secteur 29 V CC.
3. Tous les actionneurs ont un cycle de service, ils ne peuvent pas fonctionner tout le temps sans arrêt.
4. L'actionneur n'est pas complètement étanche, veuillez ne pas l'immerger dans arroser directement.
5. Les enfants ne doivent pas jouer avec l'appareil. Nettoyage et utilisation l'entretien ne doit pas être effectué par des enfants sans surveillance.

CONSERVEZ CESINSTRUCTIONS

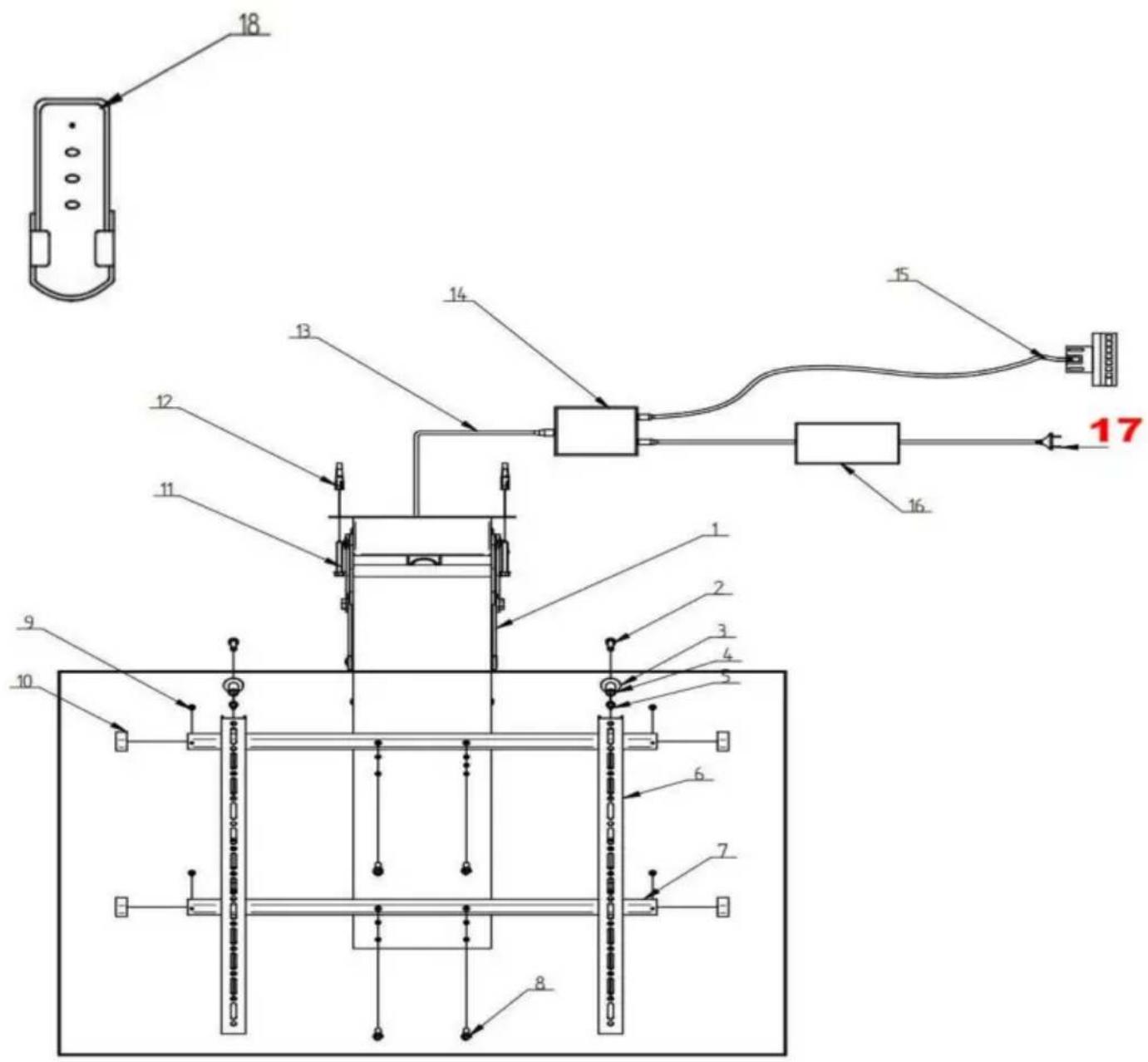

NON. Nom		Qté
1	Corps principal dusupport	1
2 M8*30		4
3 Φ8*Φ17*1,7		4
4	Couvercles cylindriques	4
5 M6*10		4
6 Meuble TV (vertical)		2
7 Meuble TV (horizontal)		2
8 M6*30		8
9 M5*10		4
10 Tête de blocage		4
11 M7*60		6
12 Φ7 x Φ10 x 60 mm		6
13 Ligne frontière		1
14 Contrôleur		1
15 Fi de commande manuel		1
Adaptateur secteur 16		1
17 Cordon d'alimentation		1
18 Télécommande		1
19 Écrou M6		4
20 M4*20mm		4

ATTENTION

1. Veuillez vous assurer que les vis et les écrous sont serrés pendant l'installation. Pour votre sécurité, le produit doit être utilisé dans la taille et le poids spécifiés limites.
2. Assurez-vous que la qualité et la capacité portante du mur sont suffisantes pour installation. Le fabricant n'est pas responsable des conséquences résultant d'une installation incorrecte.
3. En cas d'installation dans du verre ou un mur-rideau en verre, brique en mousse, marbre, panneau de fibres Veuillez consulter un installateur professionnel avant l'installation. Dans le cas contraire, le fabricant n'est pas responsable des conséquences causées par mauvaise installation !

INSTRUCTIONS

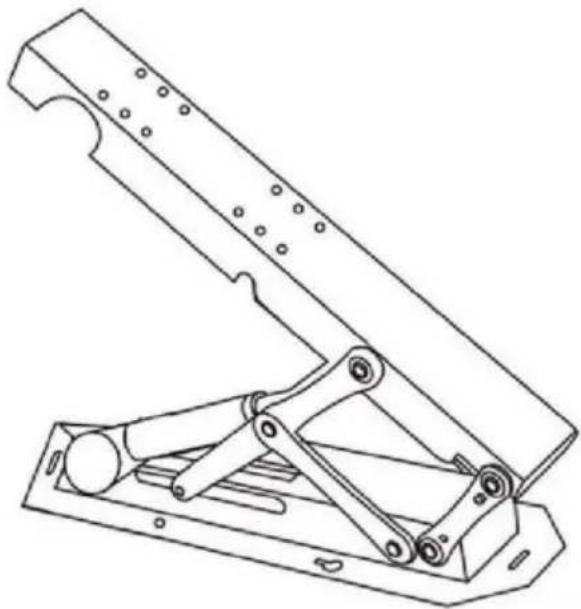

ÉTAPE 1

Mettez sous tension le corps principal du support et réglez-le surouliétant.

Positionnez la plaque murale de support, marquez l'emplacement des trous et percez-les. Insérez les tubes d'expansion dans les trous, puis insérez la vis d'expansion à travers la plaque murale pour fixer le corps du support.

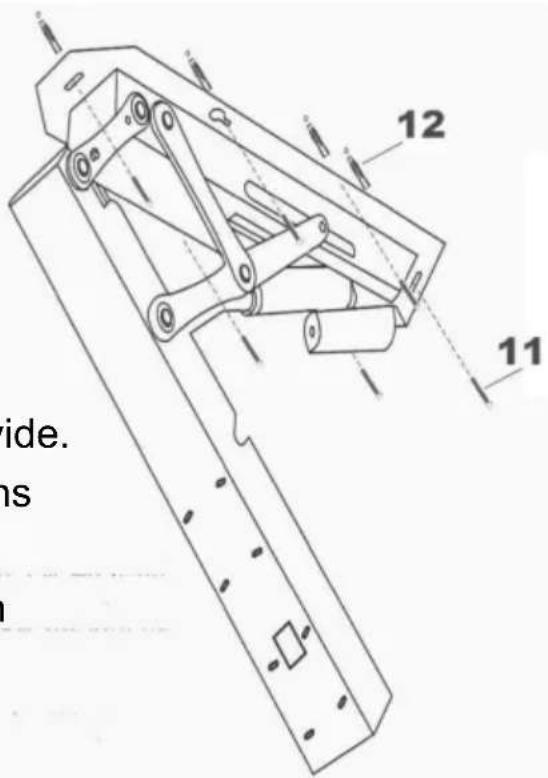

Conseils

d'installation : Vissez les vis d'expansion dans les trous de la gourde gauche et droite à peu près à mi-chemin (1/2), puis positionnez le corps de support sur les vis à travers le grand trou de la gourde.

Suspendez temporairement le support en l'alignant avec la position du trou vide. Insérez ensuite les vis d'expansion dans les quatre emplacements restants. Enfin, serrez toutes les vis d'expansion pour terminer l'installation et faciliter le processus.

12 11 ide. ns

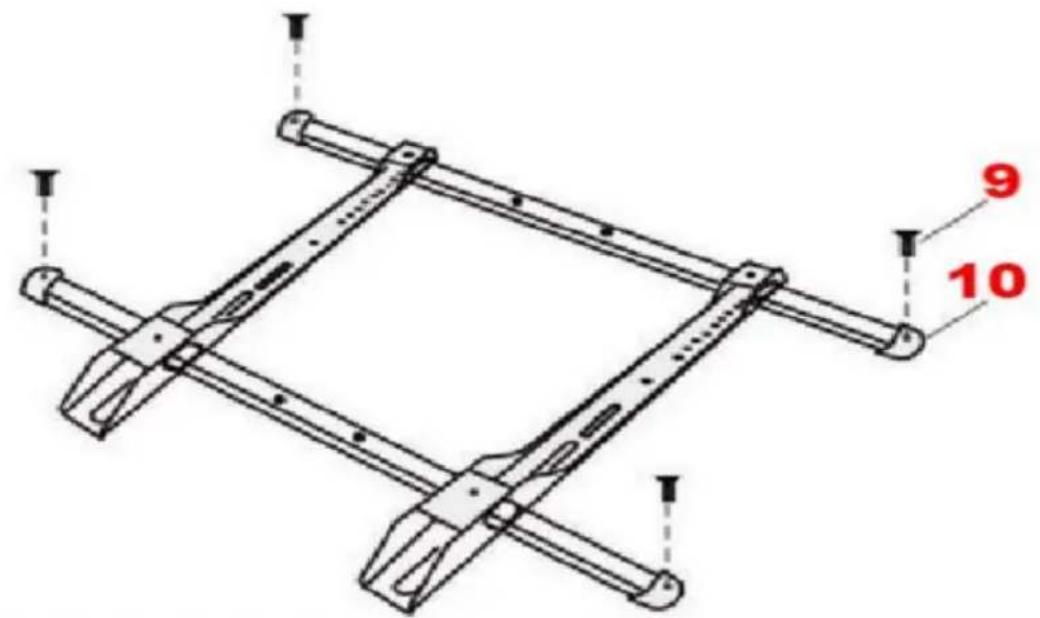

ÉTAPE 3

Insérez les deux poutres dans les deux trous situés sur les côtés supérieur et inférieur du crochet et fixez les chevilles aux deux extrémités des poutres à l'aide de vis.

9 10

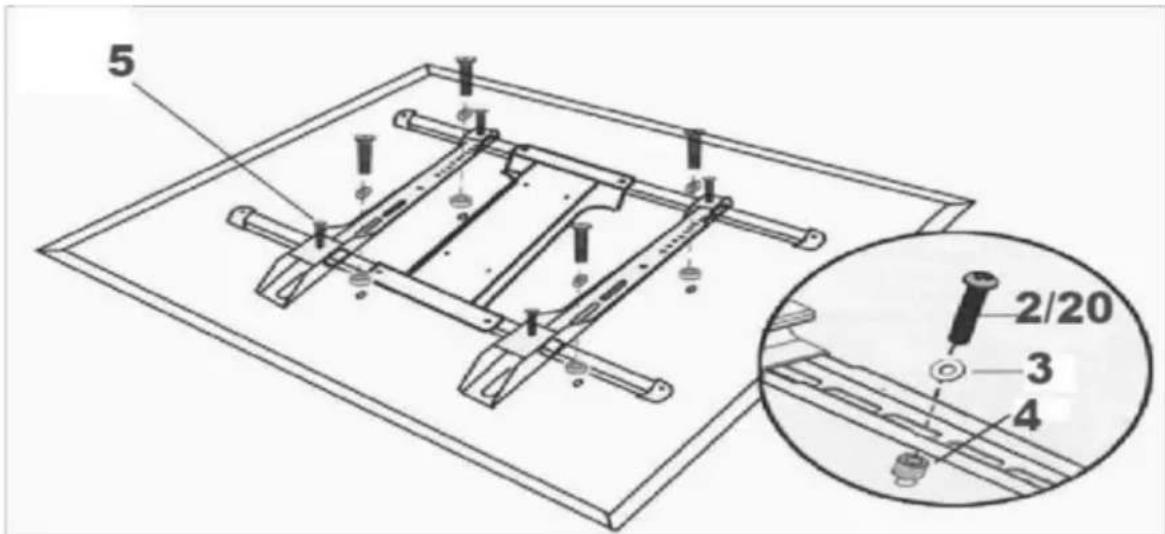

ÉTAPE 4

Télévision connectée

1 Sélectionnez les trous appropriés pour les deux crochets verticaux du support tic-tac assemblé et connectez le support tic-tac aux trous situés à l'arrière du téléviseur.
2. Installez les vis de sécurité au-dessus et au-dessous des deux crochets respectivement.

5 2/20 3 4

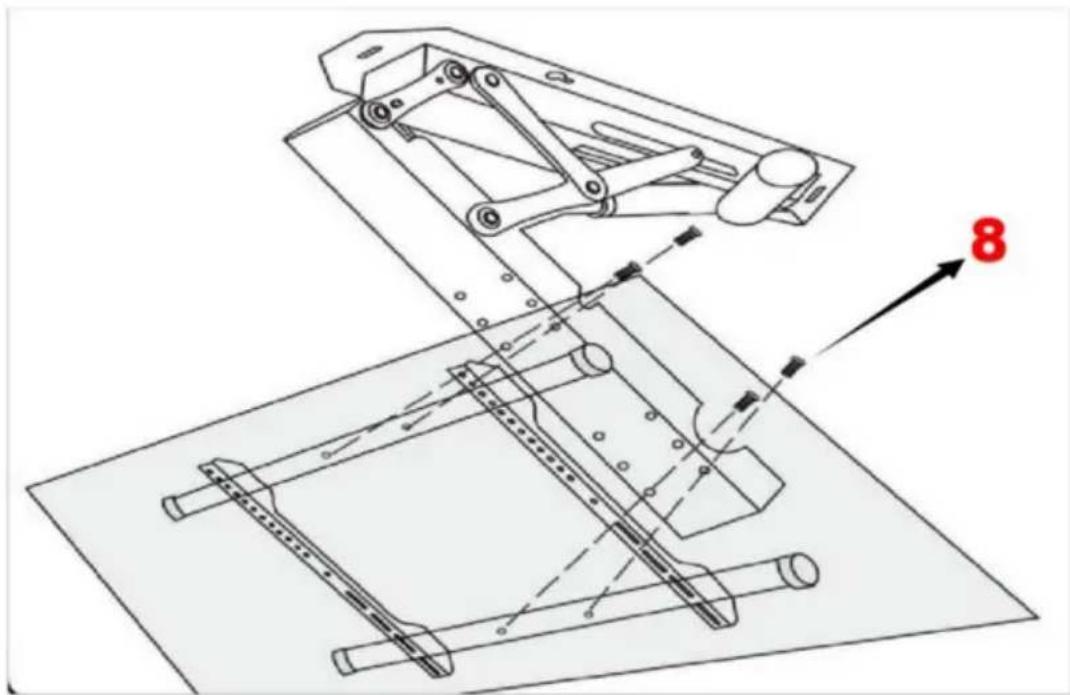

ÉTAPE 5

Installer la télévision

Comme indiqué sur l'image : connectez les 4 trous du support TV et les trous à l'avant d corps principal avec 4 vis.

Adaptateur de connexion

I. Introduction à la fonctionLe contrôleur intelligent à colonne unique présente les caractéristiques suivantes :1. Il peut contrôler la sortie de deux moteurs pour obtenir un fonctionnement synchrone ;2. Le voyant lumineux affiche le défaut, la réinitialisation ; 3. Contrôlé par des boutons haut et bas ;4.Télécommande sans fil (alternative).

II. Paramètres du système 1.Tension d'entrée : DC29V ;2. Courant d'entrée : recommandé au-dessus de 1,8 A et en fonction de la charge ;3. Tension de sortie maximale de l'interface du moteur : DC29V ;4. Courant de sortie maximal de l'interface du moteur : 4 A ;5. Température de fonctionnement : 0~406. Humidité de travail : 20~90 % ;7. Température de stockage : 20~70 .

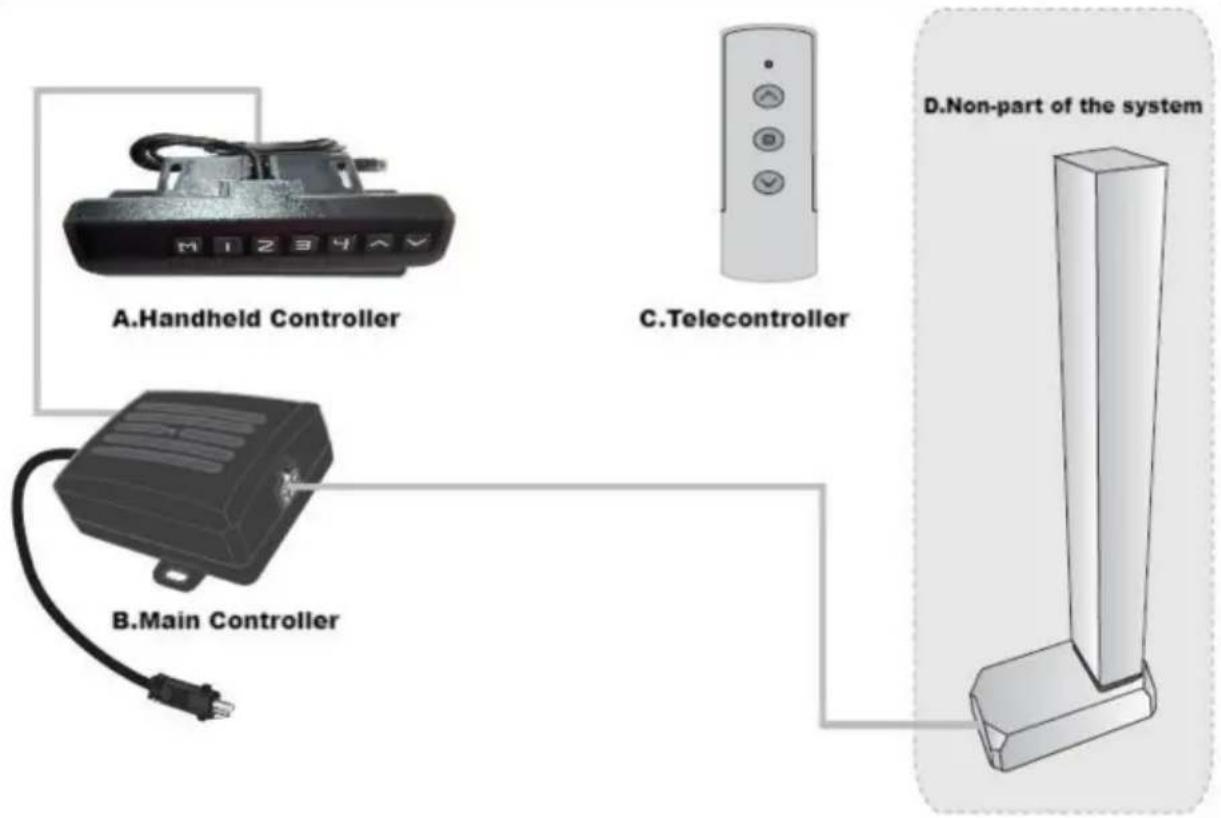

III. Connexion du système

IV. Définition de la prise d'interfamérateur :

V. Code d'erreur et son traitement

1. Code d'erreurErr1
Lorsque le contrôleur manuel affiche Err1, il s'agit d'un défaut Err1. Cela signifie qu'il y a un problème avec le canal d'interface M1 (voir l'image suivante). Par exemple, les moteurs ne sont pas connectés positivement ; la carte de signal Hall n'est pas connectée ; la ligne papier etc.
Une fois le problème résolu, appuyez sur le bouton « bas » pendant plus 3 secondes pour effacer le défaut, et le la machine reviendra à l'état de réinitialisation.

VI. Réinitialisation dusystème

1. Réinitialisation rapideLorsque le voyant du contrôleur manuel est toujaultamé reste allumé (voir l'image suivante), cela signifie qu'il est réinitialisation. L'ensemble du système doit être réinitialisénuellement.
2. Réinitialisation de la ligneLorsque le contrôleur manuel affiche le minimum hauteur, en appuyant sur le bouton « bas » pendant plus secondes et le voyant est allumé. Cela signifie réinitialisation.
Relâcher la main et commencer à réinitialiser le système, après le voyant du contrôleur manuel estimé.
3. Méthode réinitialisationLorsque le voyant du contrôleur manuel est toujours allumé reste allumé (voir la figure suivante), en appuyant sur la touche « bas » « bouton » et ne le relâchez pas.
La colonne peut commencer à se raccourcir et la vitesse peut ralentir. Observez tout autre dommage pendant le fonctionnement ; s'il y en a, arrêtez immédiatement.Column began to shorten,when resetting.

La colonne s'élèvera de 5 à 10 mm après un court laps de temps lorsqu'elle atteindra le niveau le plus bas indiquer.

Lorsque le voyant du contrôleur manuel est éteint (voir ci-dessous) image), relâcher la main et terminer à la réinitialisation.

VII.Hauteur cibleprédéfinie

1. Quantité de hauteur cible prédéfinie :

Le système fournit 4 groupes de stockage de hauteurs prédéfinies

1. Effacement des données de hauteur cible prédéfinies :

La fonction d'effacement n'est pas configurée séparément. Lorsqu'un nouveau paramètre est défini, le système efface automatiquement l'ancien paramètre.

1. Méthode de fonctionnement de la hauteur cible prédéfinie :

À n'importe quelle hauteur (état de réinitialisation, impossible d'effectuer cette opération en état d'erreur), le Le paramètre de hauteur actuel peut être préréglé sur les touches 1 à 4.

Exemple : 1. Réglez la hauteur actuelle 56 sur la touche

Appuyez sur la touche « M » pour afficher « SET »

Dans les 2 secondes, appuyez sur « 2 » avant que « SETdisparaisse
Le préréglage « S-2 » s'affiche. L'affichage précédent est alors restauré.
5. Utiliser la méthode de préréglage de la hauteur cible : quelle que soit la hauteur (état réinitialisé, impossible d'effectuer cette opération dans un état incorrect), vous pouvez utiliser les touches 1 à 4 pour atteindre rapidement la hauteur cible prédéfinie. Si la hauteur actuelle est déjà proche de la hauteur cible prédéfinie, aucune action ne sera effectuée.

. Fonctionnement dutélécontrôleur

1. Période de fenêtre de correspondance La période de fenêtre de correspondance est remise sous tension après 3 secondes. Un bourdonnement retentira à la fin de la période.

2. Code de droite Dans la période de fenêtre correspondante, en appuyant longuement sur le « bouton haut » et en attendant 4 intervalles longs et 3 intervalles courts de bourdonnement, cela signifie que le code de dominé

. Retour en arrière en cas d'obstacles

En plus de l'état de réinitialisation, lors du fonctionnement, la structure mécanique subit des changements soudains de charge, ce qui amènera le contrôleur à effectuer une opération de secours pour éviter tout bruit externe susceptible de provoquer des blessures.

	Modèle	SûrChargementPoids	Saisir	Tensiond'entrée del'adaptateur	Région
1	DT680-A 110 lb		DC29V1,8 A	100-240V~50/60 Hz	Amérique
2					Europe
