Intitulé	Description
Type de produit	Support écran plat
Compatibilité	Écrans plats de différentes tailles (vérifier les spécifications pour la taille maximale)
Matériaux	Acier robuste et plastique de haute qualité
Capacité de charge	Supporte un poids maximum (vérifier les spécifications pour le poids exact)
Type de montage	Montage mural ou sur pied, selon le modèle
Réglages	Inclinaison et rotation possibles pour un meilleur angle de vision
Installation	Instructions d'installation incluses, nécessite des outils de base
Maintenance	Nettoyage régulier avec un chiffon doux, vérifier les fixations périodiquement
Sécurité	Assurez-vous que le support est correctement installé pour éviter les chutes
Garantie	Garantie limitée (vérifier les détails auprès du fabricant)
Informations supplémentaires	Consulter le manuel d'utilisation pour des conseils spécifiques

FOIRE AUX QUESTIONS - YBTC-03 Vevor

Comment installer le support écran plat Vevor YBTC-03 ?

Pour installer le support, commencez par choisir un emplacement solide sur le mur. Utilisez le niveau à bulle pour vous assurer que le support est droit. Fixez le support au mur en utilisant les vis fournies, puis attachez le support à l'arrière de l'écran en suivant les instructions du manuel.

Quel est le poids maximum que le support peut supporter ?

Le support écran plat Vevor YBTC-03 peut supporter des écrans pesant jusqu'à 45 kg.

Est-ce que le support est compatible avec tous les types d'écrans ?

Le support est compatible avec la plupart des écrans plats de 32 à 70 pouces, mais il est important de vérifier les dimensions VESA de votre écran pour garantir la compatibilité.

Comment ajuster l'angle de vue de l'écran une fois installé ?

Le support Vevor YBTC-03 permet une inclinaison et une rotation. Pour ajuster l'angle, dévissez légèrement les vis de réglage, ajustez l'angle souhaité, puis resserrez les vis.

Que faire si le support ne reste pas en place ?

Si le support ne reste pas en place, vérifiez que toutes les vis sont correctement serrées et que le support est bien fixé au mur. Assurez-vous également que le mur est suffisamment solide pour supporter le poids de l'écran.

Comment nettoyer le support sans l'endommager ?

Pour nettoyer le support, utilisez un chiffon doux et légèrement humide. Évitez les produits abrasifs ou chimiques qui pourraient rayer la surface.

Y a-t-il une garantie sur le produit ?

Oui, le support écran plat Vevor YBTC-03 est généralement fourni avec une garantie de 1 an contre les défauts de fabrication. Vérifiez les détails spécifiques dans votre manuel ou sur le site du fabricant.

Où puis-je trouver le manuel d'utilisation du support ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger depuis le site web officiel de Vevor dans la section support ou assistance.

MODE D'EMPLOI YBTC-03 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT:

Avant l'installation, assurez-vous que les trous de montage, les dimensions et le poids de votre support TV peuvent répondre aux spécifications et aux normes de

le meuble TV. Si vous avez des questions ou des questions sur le instructions et avertissements, veuillez nous contacter pour obtenir de l'aide.

Important:

1. Lors de l'installation du support, veuillez utiliser des dispositifs de sécurité professionnels
   et des outils conformes aux exigences de l'assemblage
   instructions. Une installation incorrecte peut entraîner la chute du téléviseur ou de graves blessure.
2. Avant l'installation, assurez-vous que la surface de support peut supporter en toute sécurité le poids de l'appareil et de tous les accessoires.
3. Veuillez ne pas dépasser la capacité de charge prévue, sinon cela pourrait
   causer des blessures graves ou des dommages matériels.
4. Ce produit contient de petites pièces, leur ingestion peut provoquer
   Risque d'étouffement. Tenir hors de portée des enfants.
5. Ce produit est uniquement adapté à une utilisation en intérieur. Une utilisation en extérieur peut provoquer
   risque de dommages au produit et de blessures corporelles.

Entretien:

Veuillez vérifier périodiquement la connexion entre le support et le téléviseur pour s'assurer qu'il reste stable et vérifier que les vis ne se sont pas desserrées ou tombé en raison d'une utilisation à long terme (au moins une fois tous les trois mois). Si les risques de sécurité sont identifiés, remplacez ou renforcez les pièces rapidement.

CONSERVER CE MANUEL

LISTE DES PIÈCES (MEUBLE TV)

Installer des pièces

(Assurez-vous de vérifier que les pièces sont complètes avant l'installation et contactez votre

fournisseur s'ils sont manquants ou endommagés.)

UN
	M8*16	Joint d'étanchéité	Poulie
	2 pièces	2 pièces 4 pièces
B
	M6*12
	11 pièces
C
	M6*12	Joint d'étanchéité
	4 pièces	4 pièces
D
	Bouton (M6*20)
	2 pièces
ET
	Clé hexagonale (M4)	Clé à fourche hexagonale (M5)
	1 pièce	1 pièce	1 pièce

ÉTAPE D'ASSEMBLAGE

ÉTAPE 1 (Installer la base)

Assembler le poteau inférieur et la poulie

Clé à fourche pour poulie
4 pièces

ÉTAPE 2 (Installer la base)

Une clé hexagonale à joint M8*16
2 pièces
2 pièces

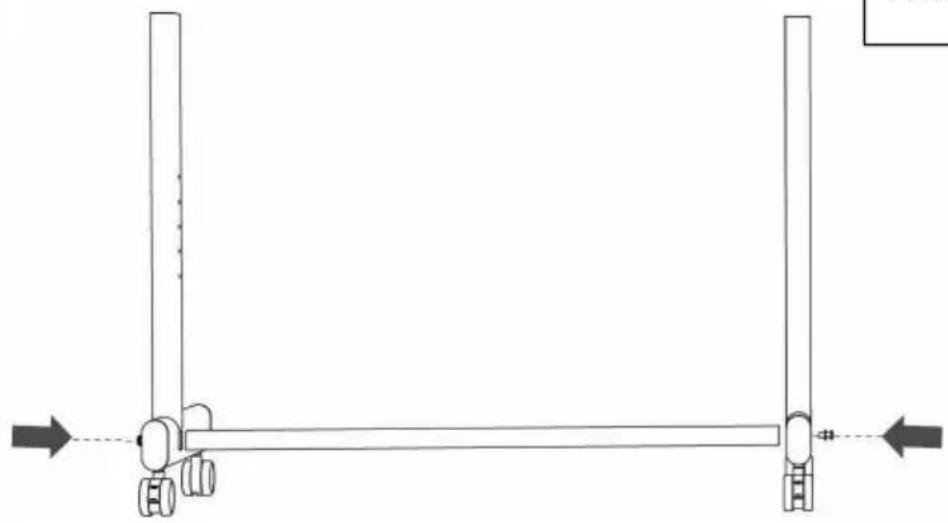

Installer la barre de base et la base

ÉTAPE 3 (Installer la base)

Pose d'étagères

Clé Allen B M6*12

11 pièces

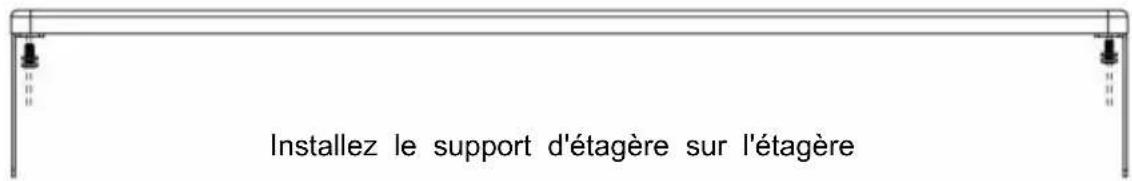

Installez le support d'étagère sur l'étagère

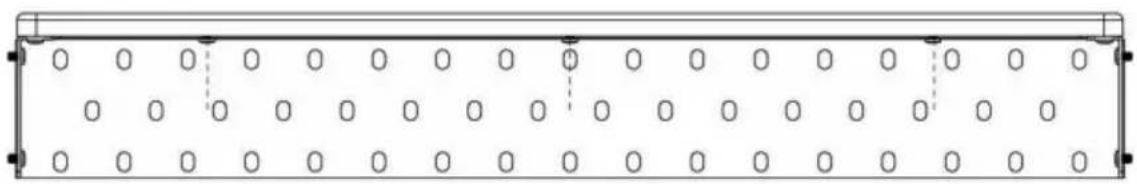

Assemblez le panneau de rangement et le panneau de cavité ensemble

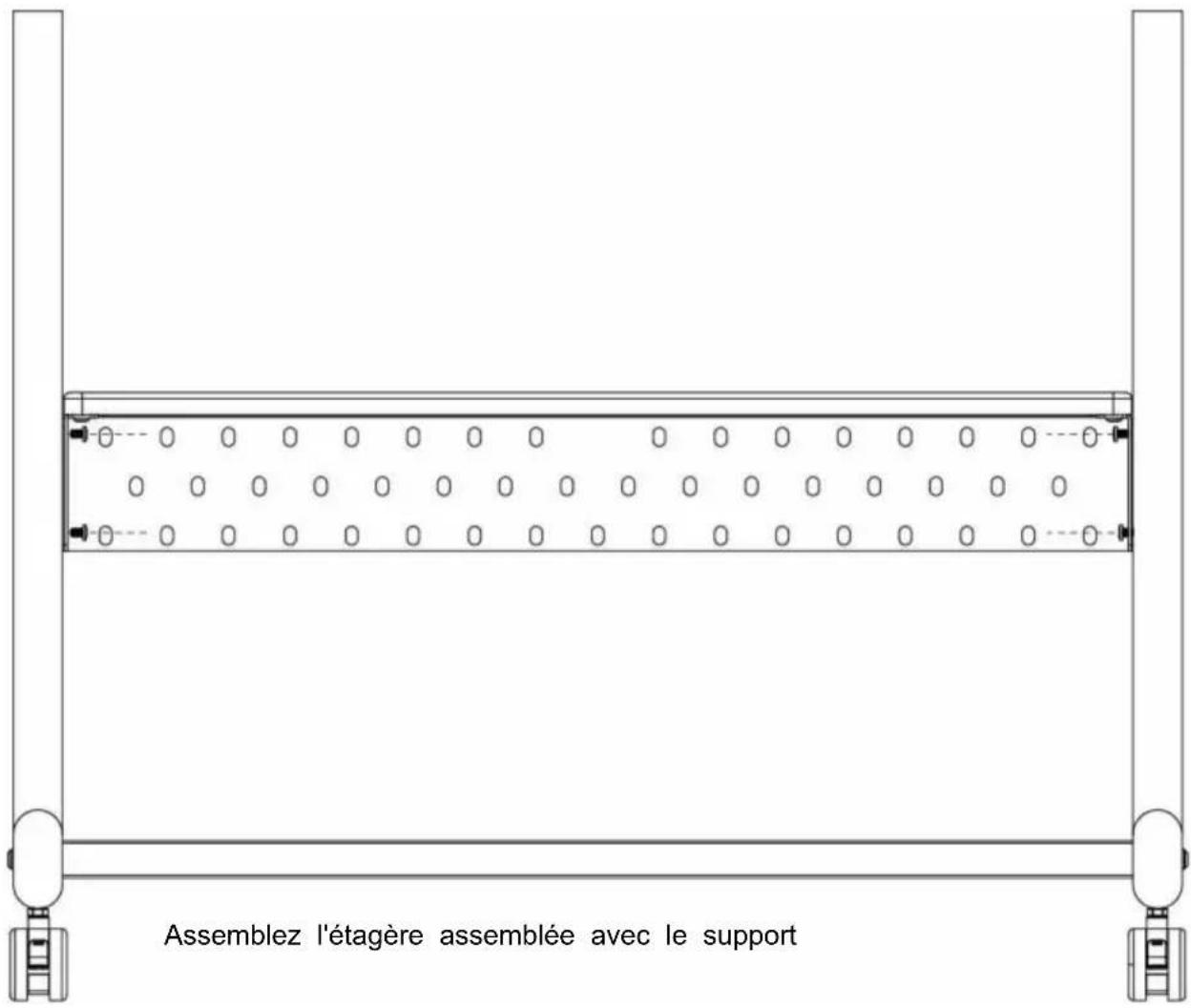

Assemblez l'étagère assemblée avec le support

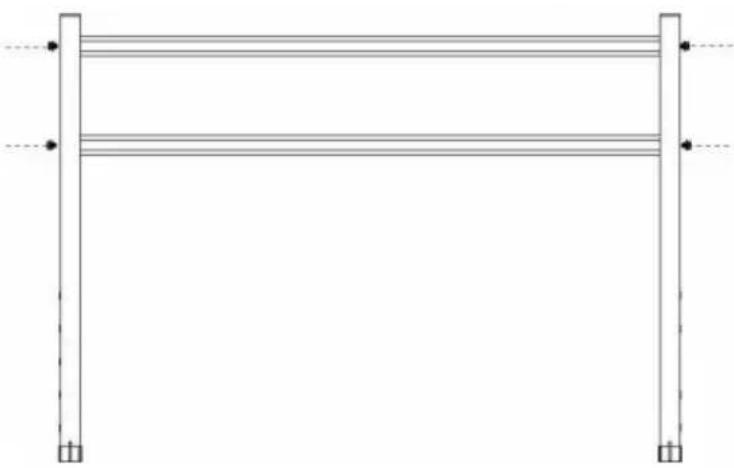

ÉTAPE 4 (Montage de la colonne supérieure)

Installer la barre de base et la base

Clé hexagonale pour joint C M6*12 C

4 pièces

4 pièces

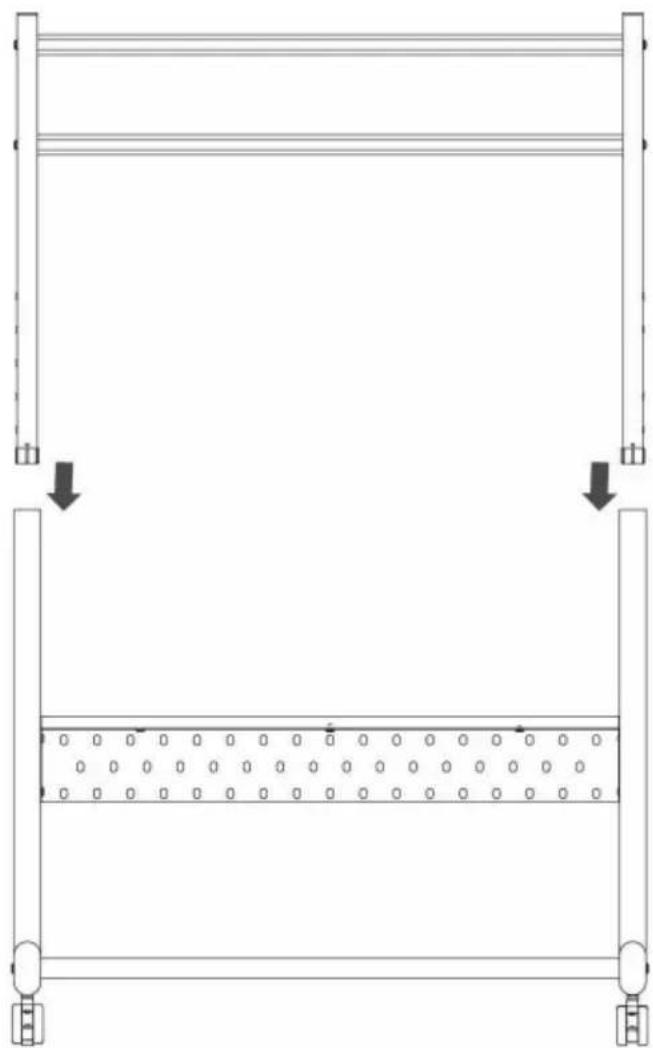

Insérez le poteau supérieur dans le poteau inférieur

ÉTAPE 5 (Montage de la colonne supérieure)

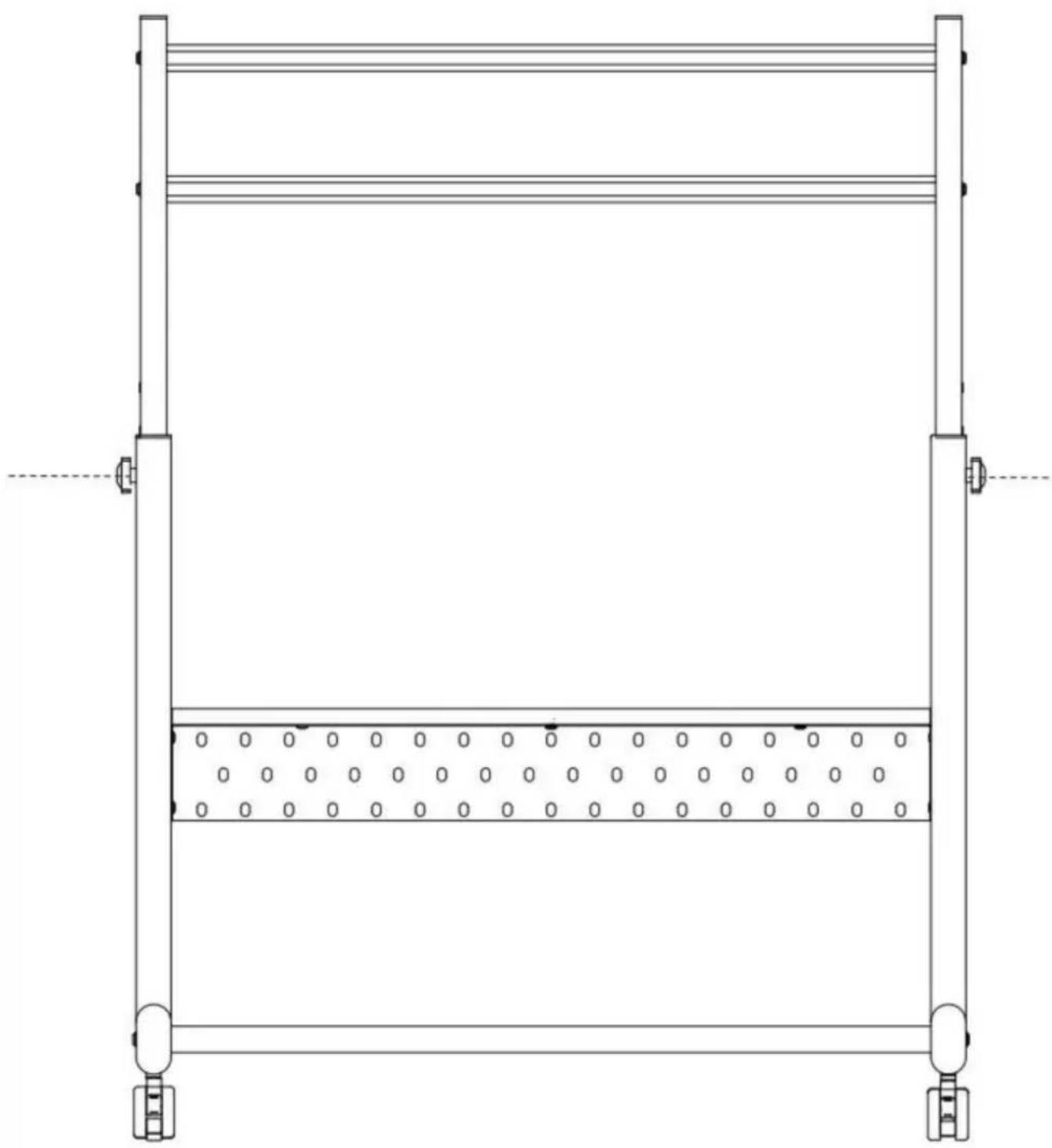

Installer les boutons

D M6*20

2 pièces

LISTE DES PIÈCES (FIXATIONS À VIS POUR TÉLÉVISEUR)

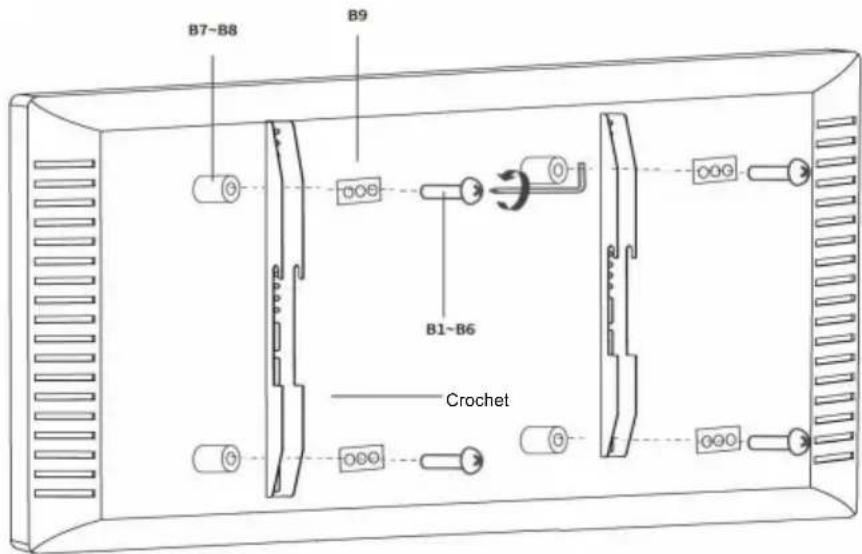

ÉTAPE 6 (Installation du crochet)

B7-B8 B9 B1-B6 Crochet

Installez le support de rehaussement du téléviseur, qui peut être installé au milieu du crochet et le téléviseur (comme indiqué sur la figure A) ou au-dessus le crochet (comme indiqué sur la figure B) selon à la demande.

Figure A Figure B

Remarque : les vis ne doivent pas être trop courtes ou trop longues lors du montage. l'installation et les longues vis peuvent être installées entre les le crochet et la télé.

Lors de l'installation des vis B1-B6, utilisez-les en fonction des exigences réelles.

Sélectionnez les joints en fonction du type de vis. Utilisez des tampons de plus en plus nombreux en fonction du exigences réelles ou ne les installez pas.

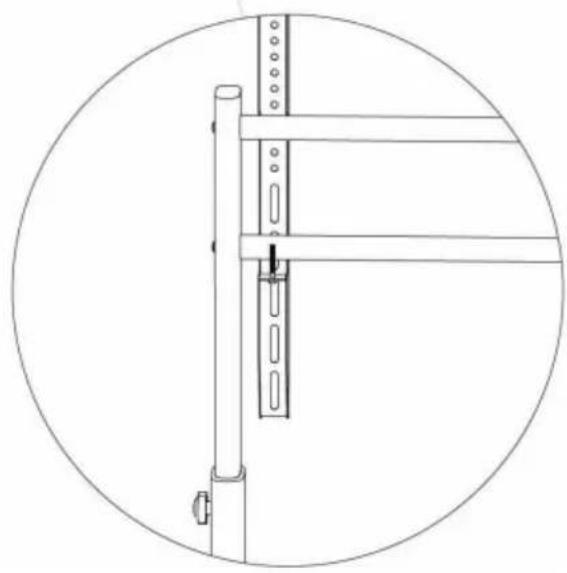

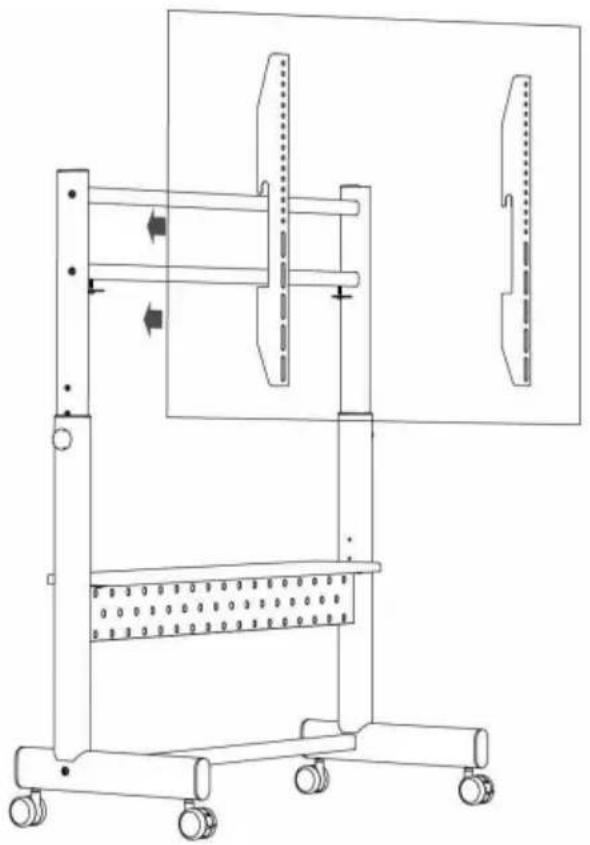

ÉTAPE 7 (Le téléviseur est monté sur le panneau)

Accrochez le téléviseur sur le support TV et serrez les vis de sécurité

Modèle	YBTC-03
Poids de chargement sécuritaire	Total 250 LBSPosition TV: 205 LBSPalette: 45 LBS
Taille du produit	995*463*(1578-1378)mm

Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
