Tipo di prodotto	Supporto per schermo piatto a pavimento con ripiani
Marca	Vevor
Modello	YBTC-03
Dimensioni (L x P x A)	995 x 463 x (1578-1378) mm
Capacità di carico massima (totale)	250 lb (113 kg)
Capacità di carico della posizione TV	205 lb (93 kg)
Capacità di carico del ripiano	45 lb (20 kg)
Materiale	Acciaio (stima ragionevole)
Altezza regolabile	Sì, da 1378 a 1578 mm
Mobilità	Ruote incluse
Assemblaggio richiesto	Sì, strumenti inclusi (chiavi esagonali)
Utilizzo	Solo interno
Manutenzione	Controllare i collegamenti ogni 3 mesi
Sicurezza	Non superare il carico, utilizzare dispositivi di sicurezza
Contenuto della confezione	Paletti, ripiani, ruote, viti, chiavi, istruzioni
Garanzia	Assistenza tecnica e certificato di garanzia elettronico

Domande frequenti - YBTC-03 Vevor

Quali televisori sono compatibili con questo supporto?

Il supporto è progettato per la maggior parte dei televisori piatti. Assicurarsi che i fori di montaggio corrispondano alle viti fornite e che il peso del televisore non superi 205 lb (93 kg).

Come installare la base del supporto?

Seguire i passaggi 1-3 delle istruzioni: assemblare il palo inferiore con le ruote, fissare la barra di base con le viti M8*16 e montare i ripiani con le viti M6*12.

L'altezza del supporto è regolabile?

Sì, l'altezza può essere regolata tra 1378 mm e 1578 mm. Per fare ciò, inserire il palo superiore nel palo inferiore e serrare i pulsanti M6*20.

Qual è il peso massimo supportato dal ripiano?

Il ripiano può supportare fino a 45 lb (20 kg).

Posso utilizzare questo supporto all'esterno?

No, questo prodotto è adatto solo per uso interno. L'esposizione esterna può danneggiare il prodotto e causare lesioni.

Quali strumenti sono necessari per l'assemblaggio?

Gli strumenti sono inclusi nella confezione: una chiave esagonale M4 e una chiave a forchetta esagonale M5. Non sono necessari strumenti aggiuntivi.

Come mantenere il supporto?

Controllare periodicamente (almeno ogni 3 mesi) che le viti siano ben serrate e che il supporto rimanga stabile. Sostituire o rinforzare le parti se necessario.

Cosa fare se le viti sono mancanti o danneggiate?

Prima dell'installazione, verificare che tutti i pezzi siano presenti. Se mancano viti, contattare il fornitore o il servizio clienti tramite www.vevor.com/support.

Come appendere il televisore al supporto?

Fissare i ganci sul retro del televisore con le viti appropriate (scegliere la lunghezza giusta), quindi appendere il televisore sulla piastra del supporto e serrare le viti di sicurezza fornite (passaggi 6 e 7 delle istruzioni).

Dove trovare l'assistenza post-vendita o la garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili su www.vevor.com/support. Conservare le istruzioni per riferimento.

MANUALE UTENTE YBTC-03 Vevor

Supporto tecnico e certificato di garanzia

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

AVVERTIMENTO:

Prima dell'installazione, assicurarsi che i fori di montaggio, le dimensioni e il peso del supporto TV siano conformi alle specifiche e agli standard del supporto TV. Se avete domande o dubbi sulle istruzioni e avvertenze, contattateci per assistenza.

Importante:

1. Durante l'installazione del supporto, utilizzare dispositivi di sicurezza professionali e utensili secondo le esigenze delle istruzioni di assemblaggio. Un'installazione non corretta può causare la caduta della TV o gravi infortuni.
2. Prima dell'installazione, assicurarsi che la superficie di supporto possa supportare in modo sicuro il peso del dispositivo e di tutti gli accessori.
3. Si prega di non superare la capacità di carico prevista, altrimenti potrebbe causare gravi lesioni o danni alla proprietà.
4. Questo prodotto contiene piccole parti, l'ingestione può causare rischi di soffocamento. Tenere fuori dalla portata dei bambini.
5. Questo prodotto è adatto solo per uso interno, l'uso esterno può causare danni al prodotto e rischio di lesioni personali.

Manutenzione:

Si prega di controllare periodicamente la connessione tra la staffa e la TV per assicurarsi che rimanga stabile e verificare che le viti non si siano allentate o cadute a causa dell'uso prolungato (almeno una volta ogni tre mesi). Se vengono identificati rischi per la sicurezza, sostituire o rinforzare tempestivamente le parti.

SALVA QUESTO MANUALE

ELENCO DELLE PARTI (PORTA TV)

Installare le parti

(Assicurarsi di controllare che le parti siano complete prima dell'installazione e contattare il proprio fornitore se risultano mancanti o danneggiati.)

UN
	M8*16	Guarnizione	Puleggia
	2 pezzi	2 pezzi	4 pezzi
B
	M6*12
	11 pezzi
C
	M6*12	Guarnizione
	4 pezzi	4 pezzi
D
	Manopola (M6*20)
	2 pezzi
E
	Chiave esagonale	Chiave esagonale (M5)	Chiave fissa
	(M4) 1 pz.	1 pz.	1 pz.

FASE DI MONTAGGIO

PASSO 1 (Installare la base)

Chiave a forchetta per puleggia

4 pezzi

Montare il montante inferiore e la puleggia

PASSO 2 (Installare la base)

Una chiave esagonale M8*16 A Guarnizione

2 pezzi 2 pezzi

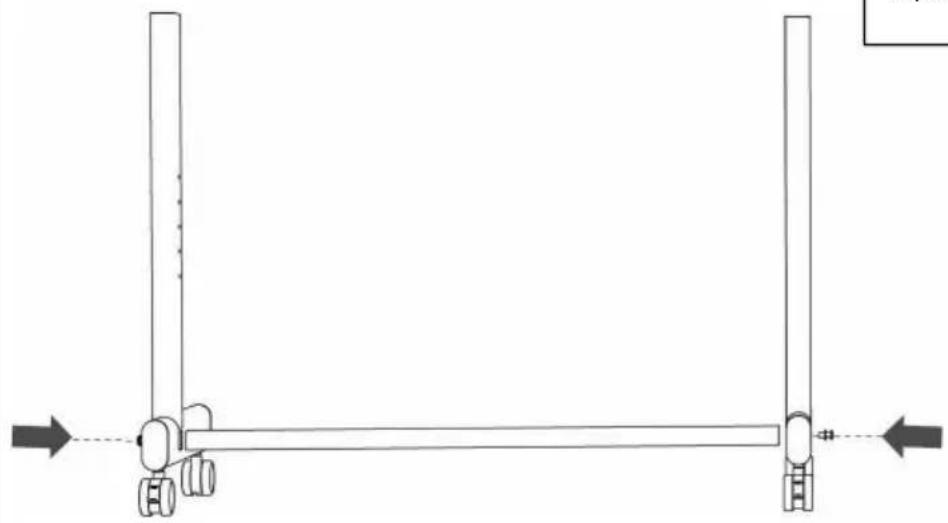

Installare la barra di base e la base

PASSO 3 (Installare la base)

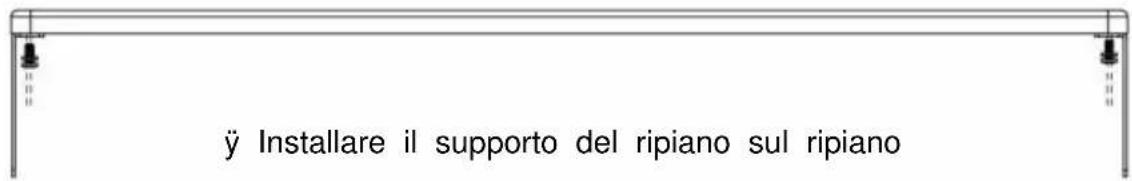

Installazione su mensola

Chiave esagonale M6*12

11 pezzi

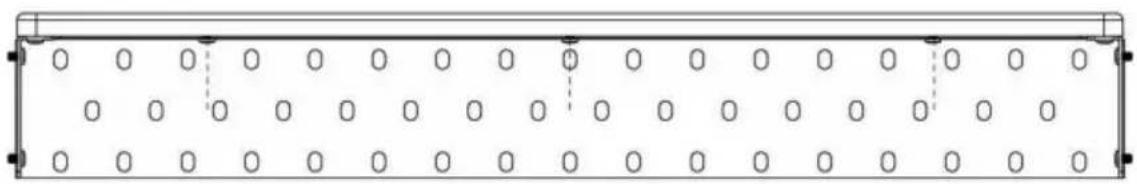

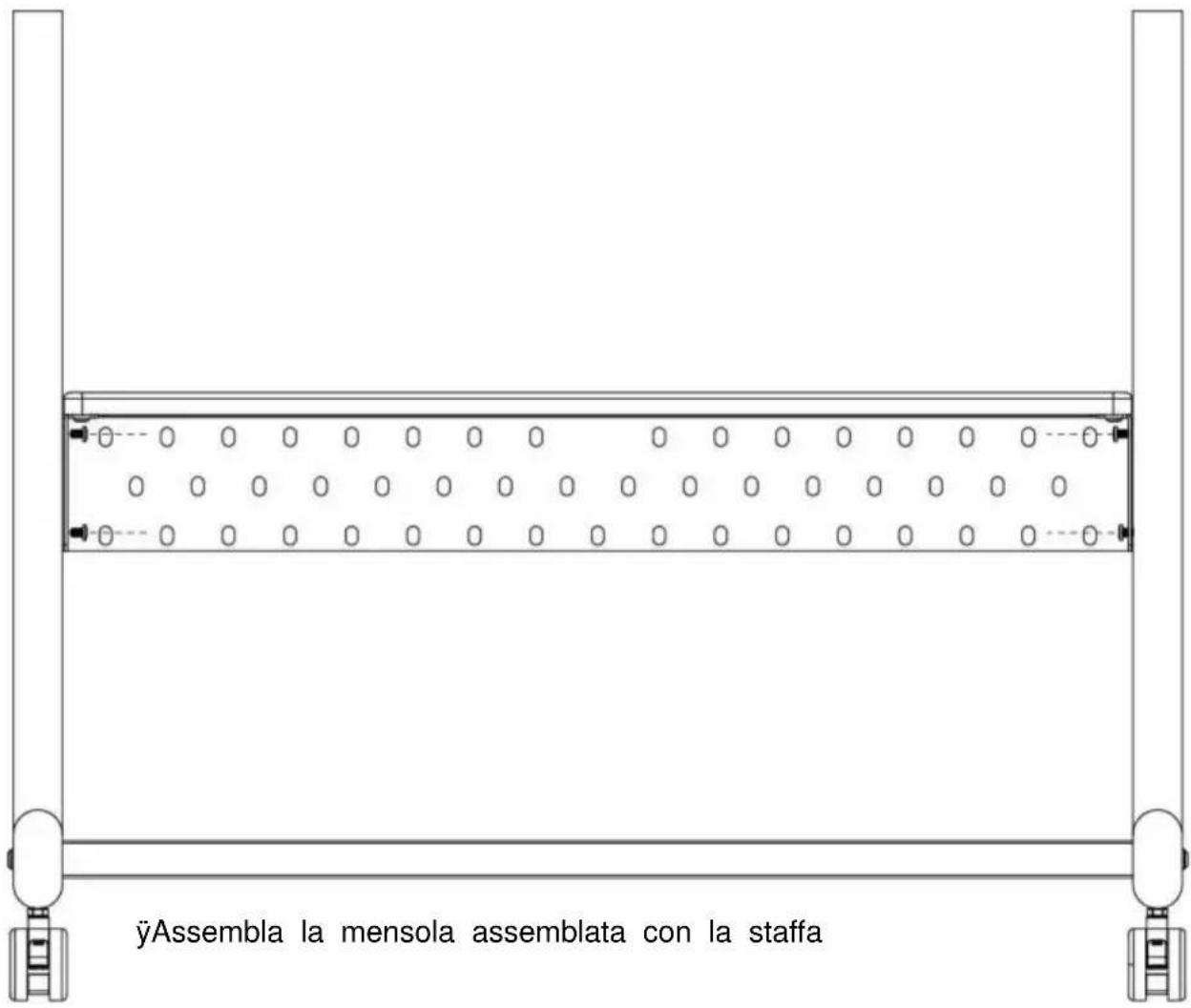

Assemblare insieme il pannello di stoccaggio e il pannello della cavità.

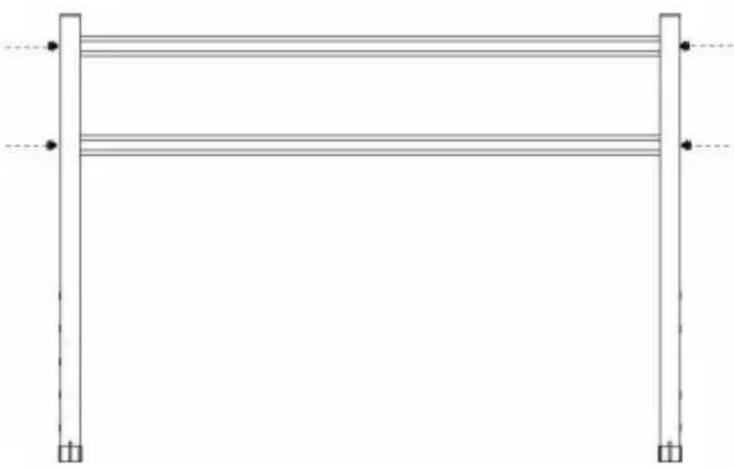

FASE 4 (Costruzione della colonna superiore)

Installare la barra di base e la base.

C M6*12 C Guarnizione Chiave esagonale

4 pezzi

4 pezzi

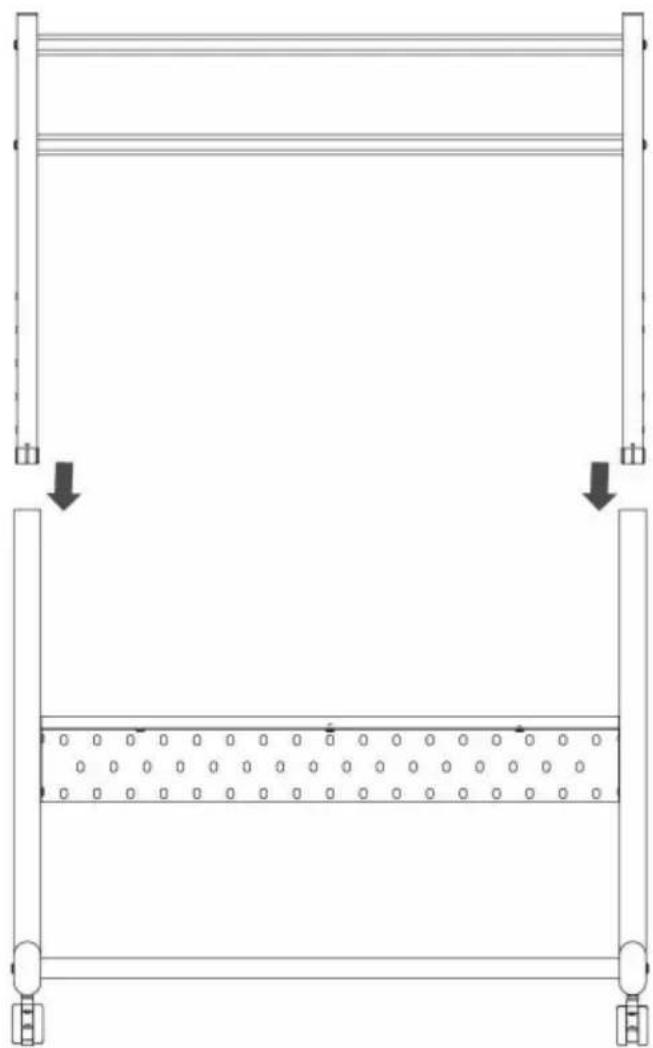

Inserire il palo superiore nel palo inferiore.

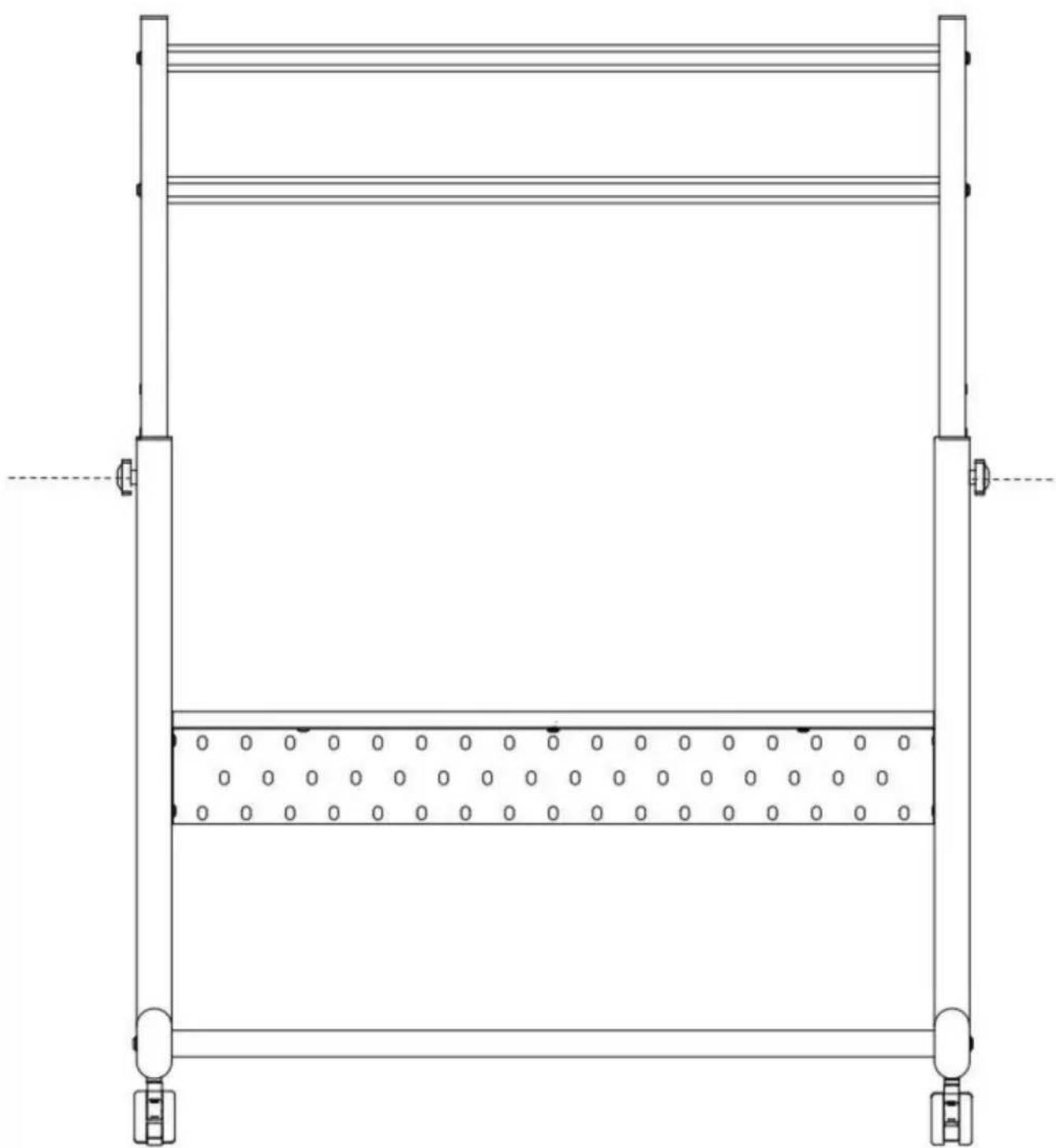

FASE 5 (Costruzione della colonna superiore)

Installare le manopole.

Vite M6*20

2 pezzi

FASE 6 (Installazione del gancio)

Installare il supporto di sollevamento della TV, che può essere installato al centro del gancio e la TV (come mostrato nella Figura A) o sopra il gancio (come mostrato nella Figura B) secondo la domanda.

Figura A Figura B

Nota: le viti non devono essere troppo corte o troppo lunghe durante l'installazione, e le viti lunghe possono essere installate tra il gancio e la TV.

Durante l'installazione delle viti B1-B6, utilizzarle in base ai requisiti effettivi.

Selezionare le guarnizioni in base al tipo di vite. Utilizzare una pastiglia crescente in base ai requisiti effettivi oppure non installarle.

PASSO 7 (La TV è montata sul pannello)

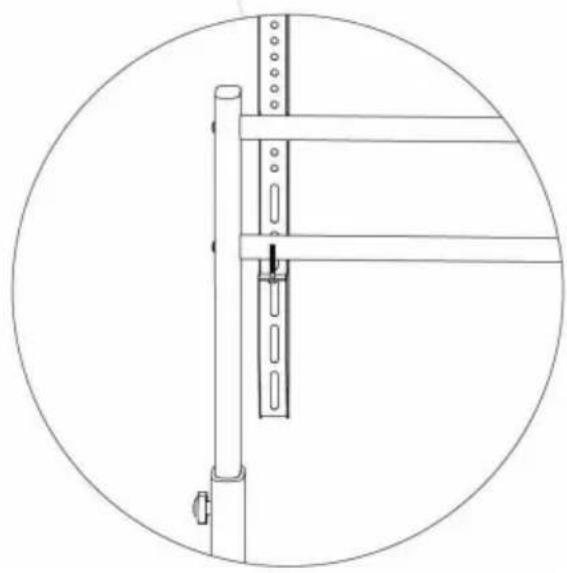

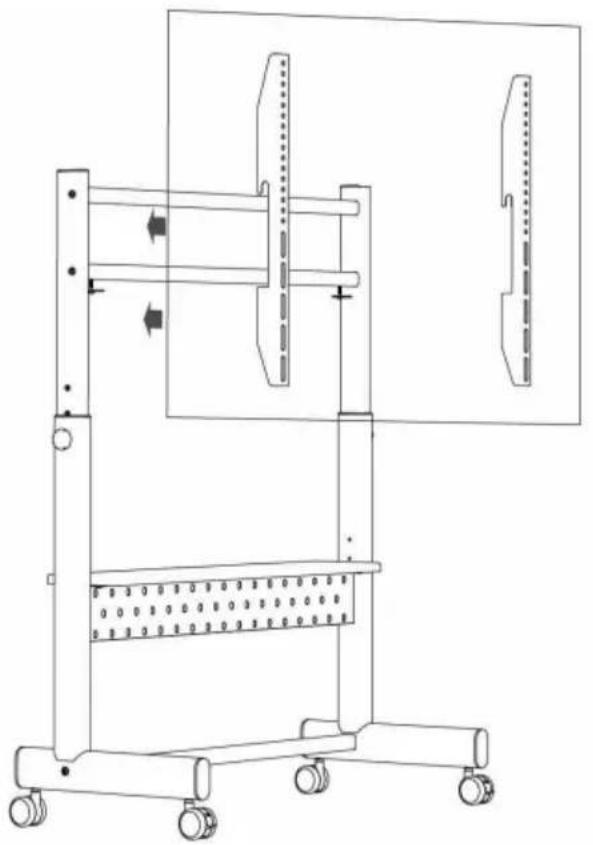

Appendere la TV al supporto TV e stringere le viti di sicurezza.

Modello	Codice prodotto: YBTC-03
Peso di carico sicuro	Totale 250 libbrePosizione TV: 205 libbrePallet: 45 libbre
Dimensioni del prodotto	995*463*(1578-1378)mm

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

YH CONSULTING LIMITED. Per conto di YH Consulting

Ufficio limitato 147, Centurion House, Londra

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
