Tipo di prodotto	Supporto a parete per schermo piatto
Marca	Vevor
Modello	RLLF7-X
Dimensioni (L x A x P)	880 x 325 x 90 mm
Peso netto	10,77 kg
Carico massimo sicuro	75 kg
Materiale	Acciaio
Inclinazione	+5° a -15°
Livellamento	±3°
Compatibilità VESA	Standard (fino a 600x400 mm)
Tipo di parete compatibile	Montanti in legno o parete in cemento massiccio
Strumenti necessari	Trapano, punta per cemento, livella, cacciavite, chiave a bussola, martello, rilevatore di montanti
Funzioni principali	Fissaggio a parete, inclinazione, livellamento
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Sicurezza	Non superare il carico massimo; la parete deve supportare 5 volte il peso totale; indossare occhiali e guanti durante il montaggio
Ricambi e riparabilità	Contattare il servizio clienti Vevor per i ricambi
Informazioni generali	Assemblare solo secondo le istruzioni; utilizzare solo su parete in cemento massiccio o montanti in legno

Domande frequenti - RLLF7-X Vevor

Questo supporto è compatibile con tutti i televisori?

Il supporto Vevor RLLF7-X è compatibile con la maggior parte dei televisori che rispettano lo standard VESA. Verificare le dimensioni del fissaggio posteriore del televisore prima dell'acquisto.

Posso installare questo supporto su una parete in cartongesso?

No, questo supporto è progettato solo per il fissaggio su montanti in legno o parete in cemento massiccio. Non montare su parete in cartongesso.

Qual è il peso massimo supportato?

Il peso massimo di carico sicuro è di 75 kg. Non superare mai questo limite.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un trapano, una punta per cemento (per parete in cemento), una livella, un cacciavite, una chiave a bussola, un martello e un rilevatore di montanti.

Come regolare l'inclinazione del televisore?

Tirare il televisore all'angolazione desiderata (da +5° a -15°), quindi fissare i 4 bulloni di inclinazione utilizzando una chiave a bussola.

Come livellare il televisore?

Allentare i 2 bulloni di livellamento sul retro della piastra TV (massimo 2 giri), regolare il livello, quindi serrare i bulloni. L'intervallo di regolazione è di ±3°.

Il supporto viene fornito con tutte le viti necessarie?

Sì, il supporto include viti, rondelle e distanziali adatti a diversi tipi di televisori (schermo piatto o curvo). Consultare il manuale per selezionare le viti corrette.

Come mantenere questo supporto a parete?

Pulirlo regolarmente con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o corrosivi. Verificare periodicamente il serraggio dei fissaggi.

Cosa fare se alcune parti sono danneggiate?

Ispezionare il supporto prima di ogni utilizzo. Se parti sono allentate o danneggiate, non utilizzarlo e contattare il servizio clienti Vevor all'indirizzo [e-mail].

Posso utilizzare questo supporto per uno schermo curvo?

Sì, il supporto è compatibile con i televisori curvi. Utilizzare i distanziali forniti durante il passaggio 1-2b del manuale di installazione.

MANUALE UTENTE RLLF7-X Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

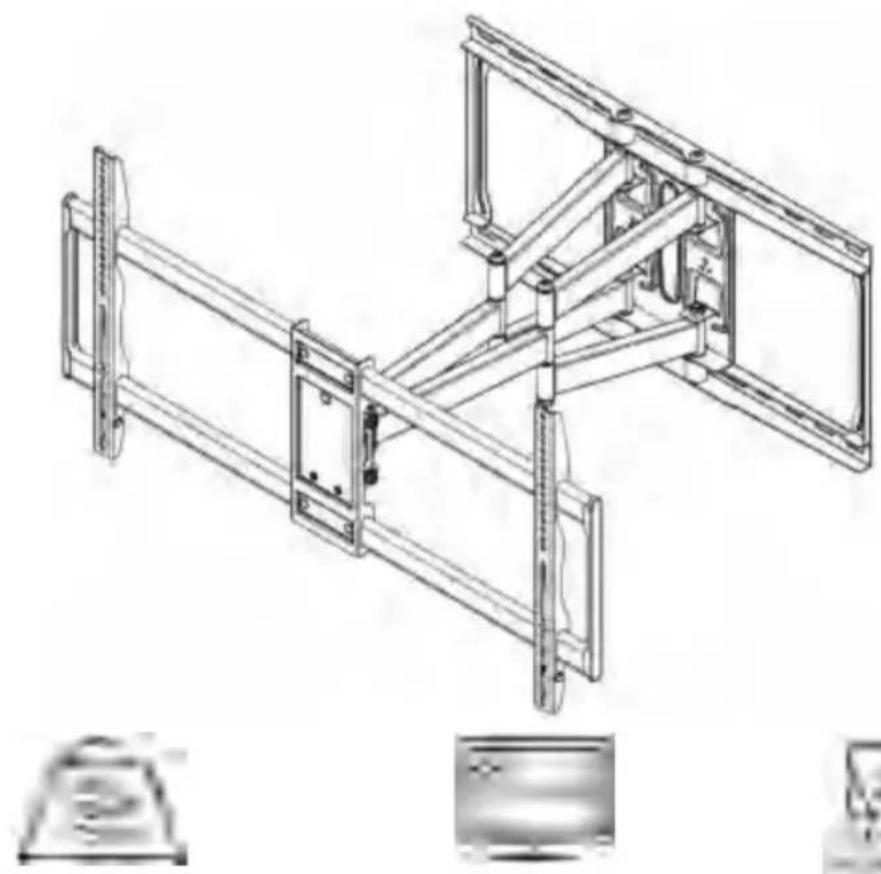

SUPPORTI TV DA PARETE

MANUALE D'USO

MODELLO:RLLF7-X

Continuiamo a impegnardi per fornirvi strumenti a prezzi competitivi.

"Risparmia la meta", "Metà prezzo" o qualsiasi altra espessione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati strumenti con nei rispetto ai principali marchi principali e non significiva necessariamente copire tutte le categorie di strumenti da nei

offerti. Ti ricordiamo gentilmente di verificare attendamente quando effettui un ordine con moi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVILR®

TOCCAREAnche ioLS, HA LF PRI QUESTO

SUPPORTI TV DA PARETE

MODELLO:RLLF7-X

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitare a contattari contattaci:

[e-mail]

Questa è l'istruzione originale, si prega di leggere attendamente tutte le istruzioni del manuale prima di utilizzato. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti technologici o software sul nostro prodotto.

AVVERTIMENO:

Leggere attentamente il presente materiale prima di utilizzato il prodotto. La mancata osservanza di esta precauzione può causare gravi lesioni.

Precauzioni di montaggio 1.

Montare solo secondo queste istruzioni. Un montaggio non corretto può creare pericoli. Questo prodotto è progettato per l'uso in montanti in legno e pareti in cemento armato. -Non montare solo su pareti in cartongesso.

1. Indossare occhiali di sicurezza approvati ANSI e quanti da lavoro resistenti durante assemblaggio.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Tenere gli astanti fuori dall'area durante l'assemblea.
4. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaci.
5. Le capacité del prodotto si applicano a prodotti correttamente e completenesse assemblati solo prodotti.

Per ulteriori informazioni sulle parti elencate nelle pagine seguenti,
fare riferimento allo schema di montaggio di quello manuale. Disimballare e分开are tutte le parti in un'area di lavoro pulita.

Precauzioni d'uso 1.

Limitazioni di peso: non superare la capacité di peso massima di quello prodotto.

1. La parete deve essere in grado di sostenere cinque volte il peso del teilevisore e del supporto messi insieme.
2. Non utilizzato quello prodotto per scopi non escludamente specificati da fabbricazione. La fabbricazione non è responsabile per danni o lesioni causati da un montaggio o un utilizzo non corretti.
3. Ispezionare prima di anni utilizzato; non utilizzare se alcune parti sono allentate o danneggiate.

SALVA QUESTO MANUALE

STRUMENTI NECESSARI

(10mm)

Misuratore di nastro per cercatori di montanti Matita

Trapano per calcestruzzo Trapano

Trapano per legno Martello Cacciavite Chiave a bussola Livella

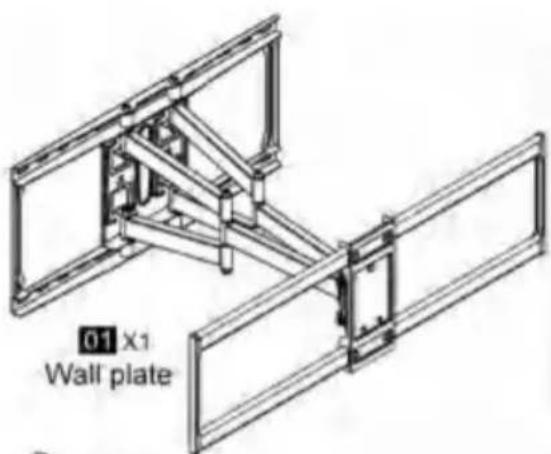

HARDWARE INCLUSO

02X2 TV Brackets

FASE DI MONTAGGIO

PASSO 1 Fissare le staffe alla TV

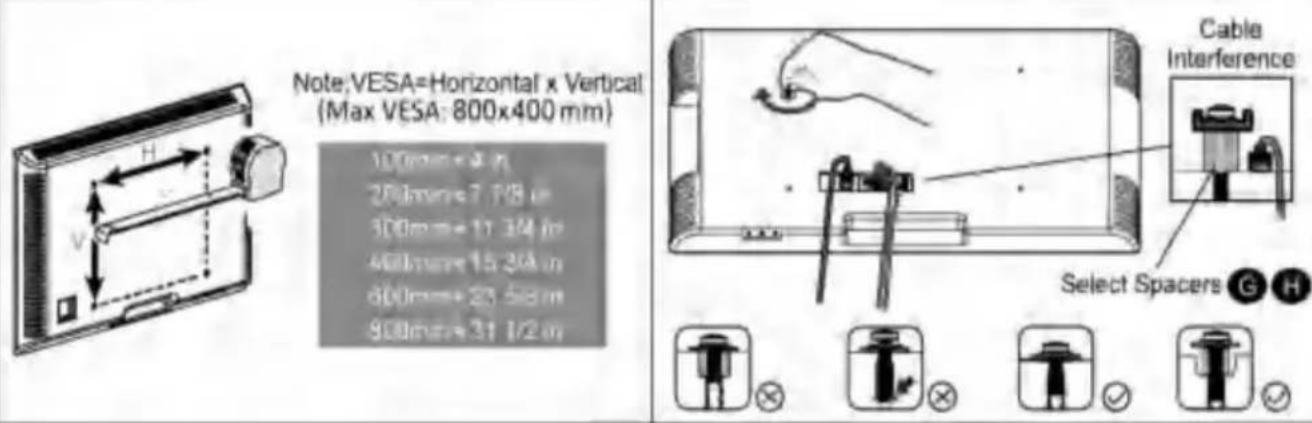

FASE 1-1 Selezionare le viti TV

Preparazione: controllare il modello VESA della TV prima dell'installazione. Solo una dimensione di vite è adatta alla tua TV.

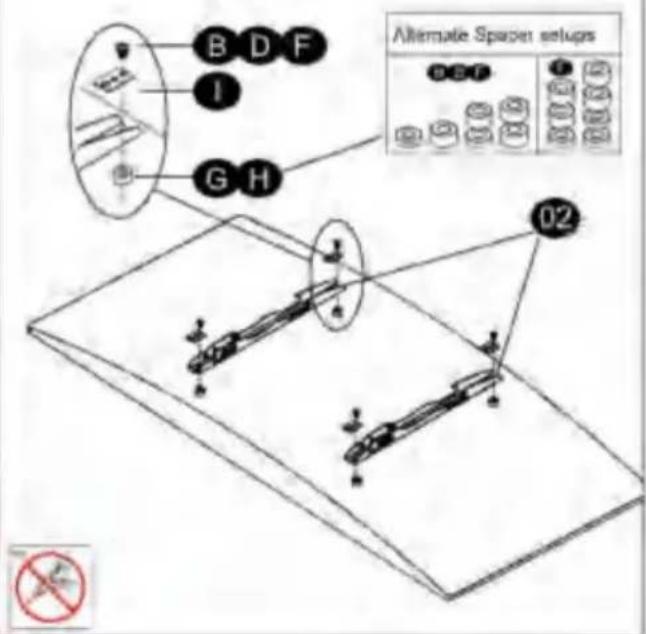

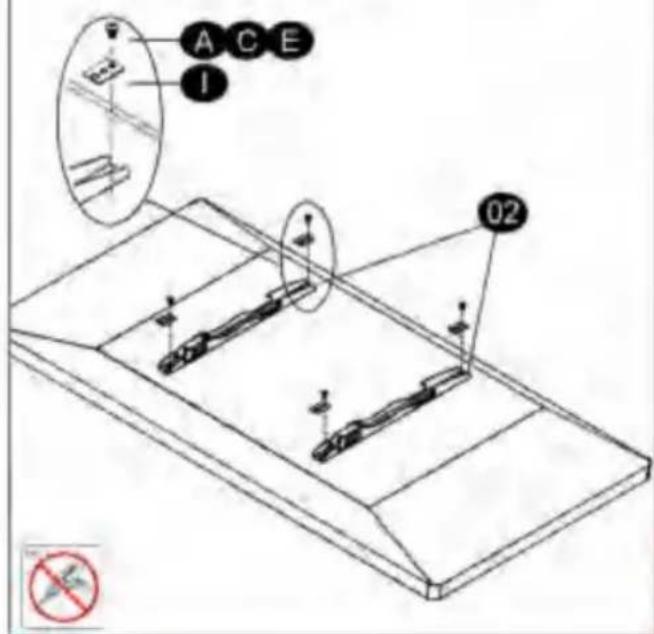

STEP1-2 Fissare le staffe TV

a. TV a schermo platto (vite e rondella)

b. TV curva (distanziatore, vite e rondella)

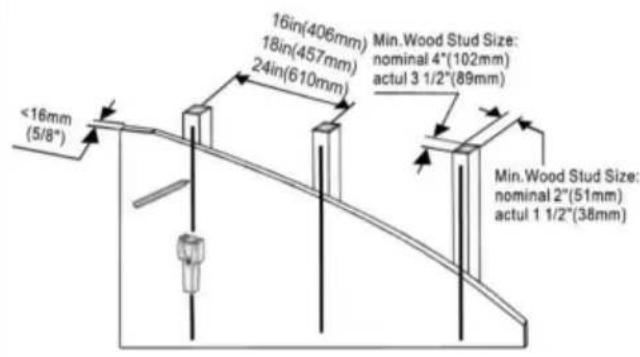

FASE 2 Fissare la piatra a muro al muro

Per l'installazione su montanti in legno, seguire il PASSO 2A

Per l'installazione del calcestruzzo, seguire il PASSO 2B

FASE 2A Installazione del montante in legno

2A-1

FASE 2B Installazione di un muro di cemento solido

Attenzione: quosti ancoraggi sono adatti per muri in calcestruzzo e blocchi di calcestruzzo.

NONutilizzarliuscartongessoomontantiinlegno.

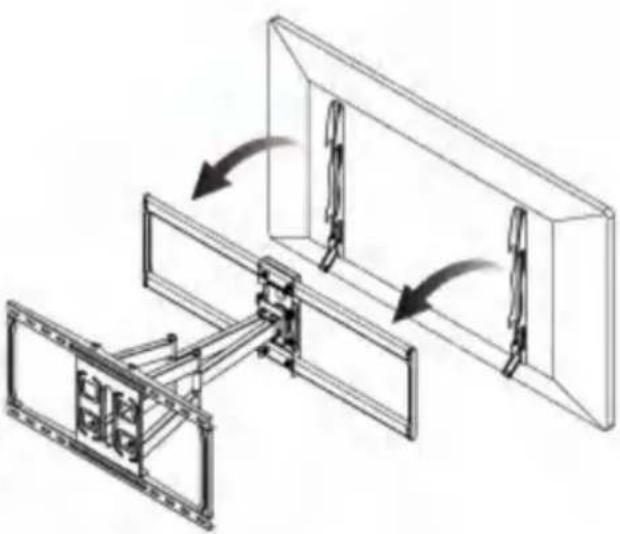

FASE 3 Appendere e fissare la TV alla piastra a muro

STEP4 Regolazioni

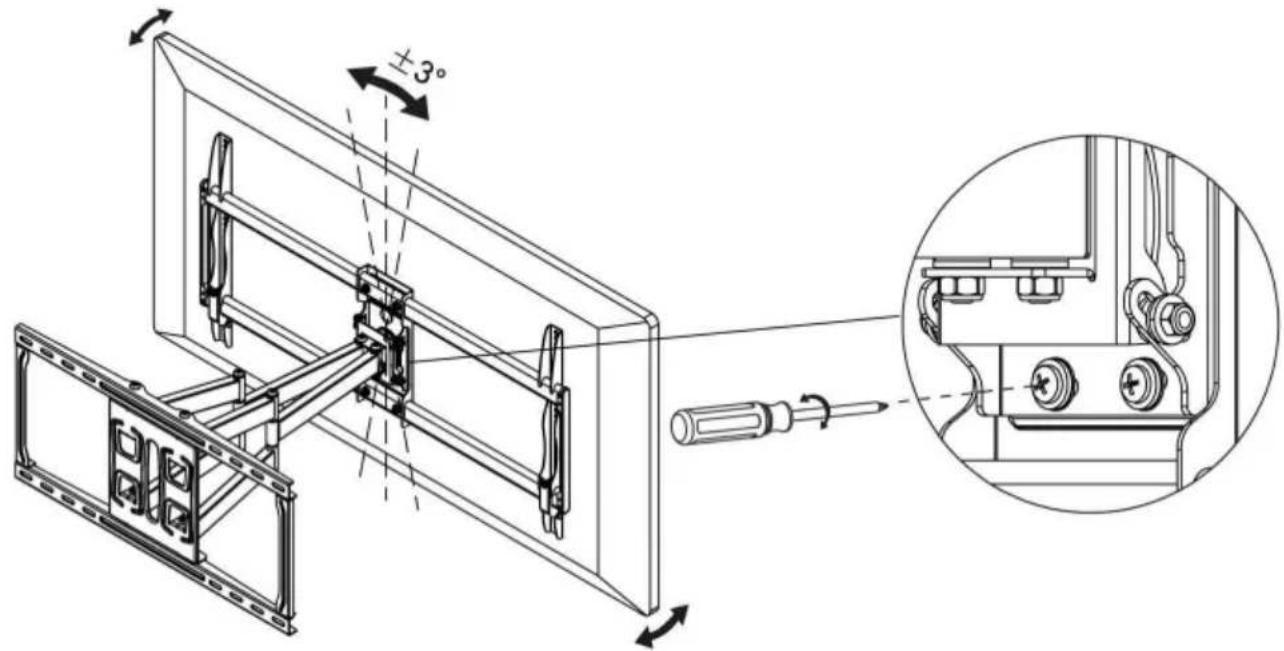

FASE 4-1 Regolazione del livellamento della TV (± 3^)

Allentare i 2 bulloni di livellamento sul retro della piastra TV di massimo 2 giri, regolare a livello e

stringere nuovamente per fissare.

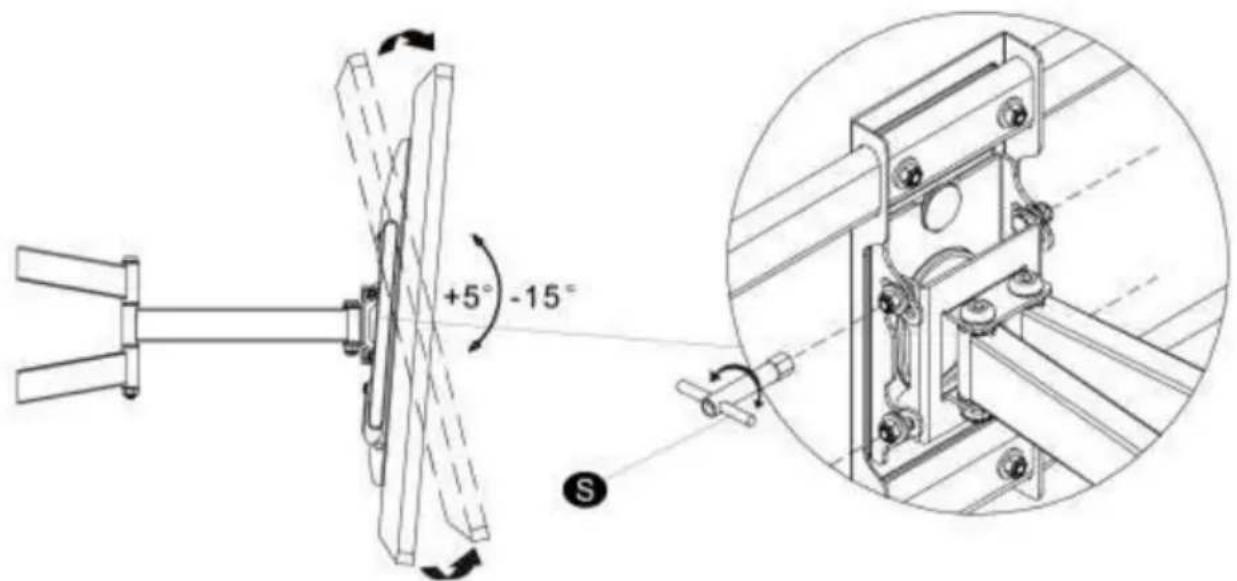

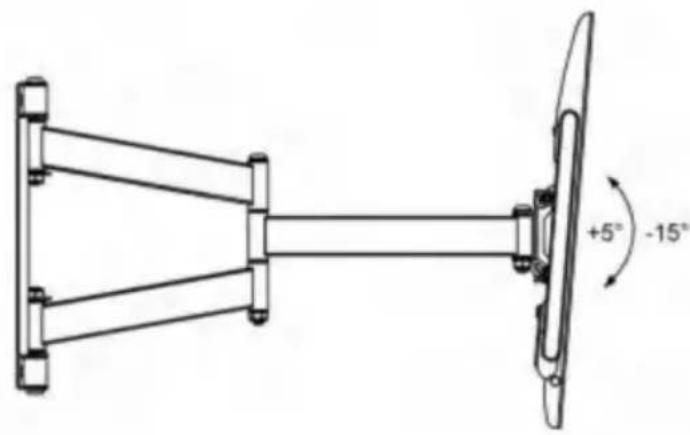

FASE 4-2 Regolazione dell'angolo di inclinazione (+5^ - 15^)

Regolare la TV all'angolazione desiderata, quindi fissare i 4 bulloni di inclinazione con la chiave a bussola.

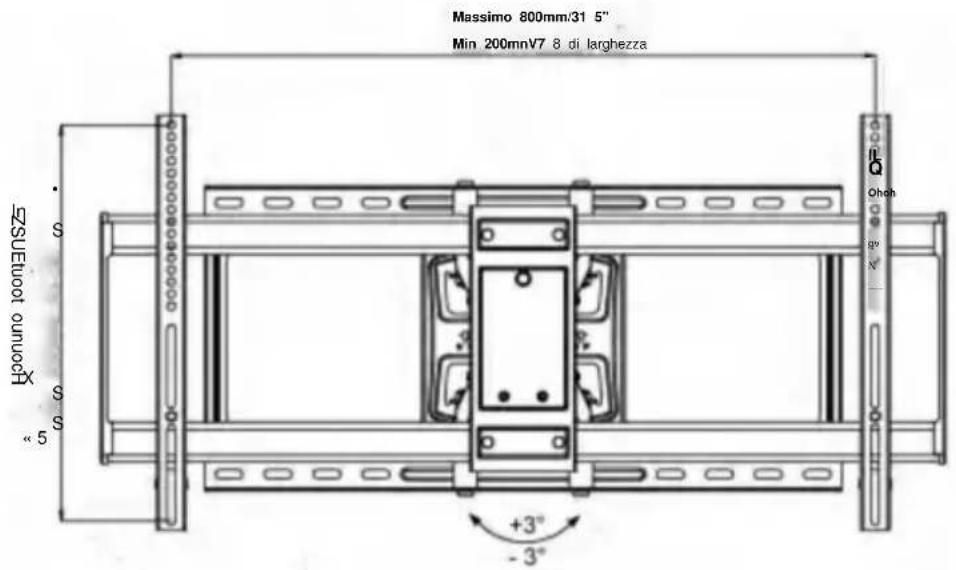

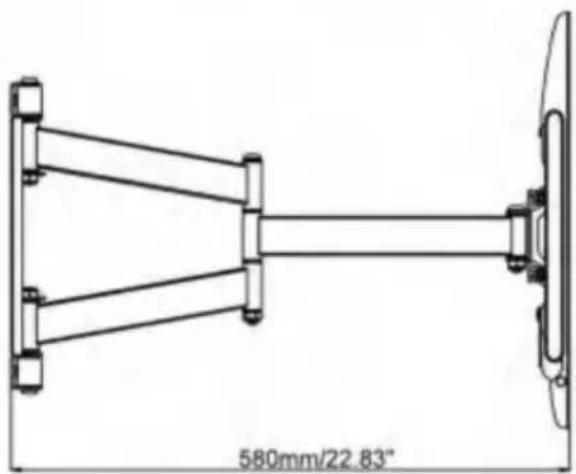

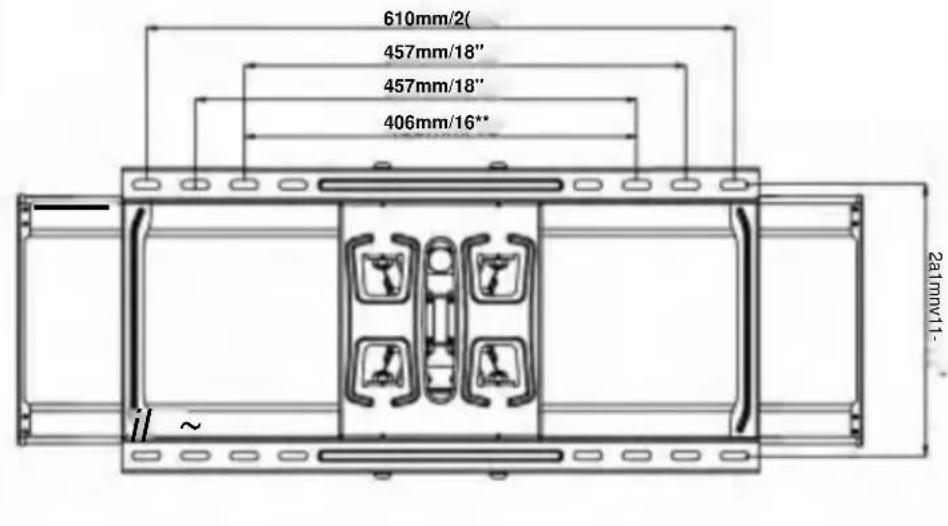

DIMENSIONI DEL PRODOTTO

74mnV2.9r-

PARAMETRO PRODOTTO

Modello	RLLF7-X
Peso di carico sicuro	75 chili
Dimensioni del prodotto	880*325*90 millimetri
Peso netto	10,77 kg

Produture: Shanghaiuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi

baoshanqu, shanghai 200000 CN.
