OK888-DS730+TOP PLATE - Supporto per schermo piatto Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto per schermo piatto motorizzato (sollevatore TV)
Marca	Vevor
Modello	OK888-DS730+TOP PLATE
Capacità di carico massima	120 lb (54.4 kg)
Tensione di ingresso dell'adattatore	DC 29 V, 1.8 A
Alimentazione di rete	100-240 V ~ 50/60 Hz
Tipo di motore	Attuatore elettrico (ciclo di servizio intermittente)
Comando	Manuale (via cavo) e telecomando senza fili
Memoria di altezza	4 posizioni preimpostate
Funzione di sicurezza	Rilevamento ostacoli con retrazione automatica
Indicazione di errore	Codice errore visualizzato sul controller (es: Err1)
Materiale principale	Acciaio robusto
Compatibilità VESA	Fino a 800x600 mm (stimato in base ai supporti forniti)
Inclinazione / Rotazione	Regolabile solo in altezza (sollevamento verticale)
Dimensioni (circa)	Altezza minima non specificata, ma colonna di sollevamento
Peso del prodotto	Non specificato, stimato 15-20 kg
Manutenzione e pulizia	Pulire con un panno morbido asciutto. Non immergere l'attuatore.
Ricambi e riparabilità	Controller, telecomando, adattatore disponibili tramite assistenza Vevor
Garanzia	Garanzia del produttore tramite certificato elettronico (www.vevor.com/support)

Domande frequenti - OK888-DS730+TOP PLATE Vevor

Qual è il peso massimo che può supportare questo supporto TV?

Il supporto OK888-DS730+TOP PLATE può supportare fino a 120 lb (54.4 kg). Rispettare questo limite per evitare danni o lesioni.

Come installare il supporto sul televisore?

Utilizzare i supporti verticali forniti e fissarli sul retro del televisore con le viti M6x16. Quindi, appendere il televisore sulla colonna verticale del supporto. Stringere le viti nella parte inferiore del supporto verticale per fissarlo.

Come resettare il sistema se la spia rimane accesa?

Quando la spia del controller rimane accesa continuamente, tenere premuto il pulsante giù per più di 5 secondi. La colonna inizia ad accorciarsi. Rilasciare quando la spia si spegne, indicando la fine del reset.

Cosa significa il codice di errore Err1 sul controller?

Il codice Err1 indica un problema con il canale motore M1. Verificare che i motori siano collegati correttamente, che la scheda Hall sia inserita e che i cavi non siano danneggiati. Dopo la correzione, premere il pulsante giù per più di 3 secondi per cancellare l'errore.

Come programmare un'altezza preimpostata?

Posizionare il televisore all'altezza desiderata, quindi premere il tasto M per visualizzare 'SET'. Entro 2 secondi, premere uno dei tasti da 1 a 4 per memorizzare tale altezza. Il display 'S-X' conferma la preimpostazione.

Il supporto funziona con un telecomando?

Sì, è incluso un telecomando senza fili. Per abbinarlo, accendere il sistema, quindi entro 3 secondi tenere premuto il pulsante su del telecomando fino a sentire 4 bip lunghi e 3 brevi. Il telecomando è quindi sincronizzato.

Quale adattatore di rete utilizzare?

Utilizzare esclusivamente l'adattatore di rete fornito, con uscita DC 29 V, 1.8 A. Non utilizzare altri adattatori per evitare rischi di scosse elettriche o incendi.

Cosa fare se il televisore non sale o non scende?

Verificare innanzitutto che l'adattatore sia collegato e che il controller visualizzi un'altezza. Se la spia è spenta, premere un pulsante di direzione. Se non succede nulla, controllare i collegamenti dei motori. Se appare il codice Err, seguire la procedura di cancellazione dell'errore.

C'è una protezione contro gli ostacoli?

Sì, il sistema rileva cambiamenti improvvisi di carico ed esegue automaticamente un'operazione di retrazione per evitare lesioni o danni. Non funziona in modalità reset.

Dove trovare il certificato di garanzia?

Il certificato di garanzia elettronico è disponibile sul sito www.vevor.com/support. Conservare la prova d'acquisto per eventuali reclami.

MANUALE UTENTE OK888-DS730+TOP PLATE Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.support

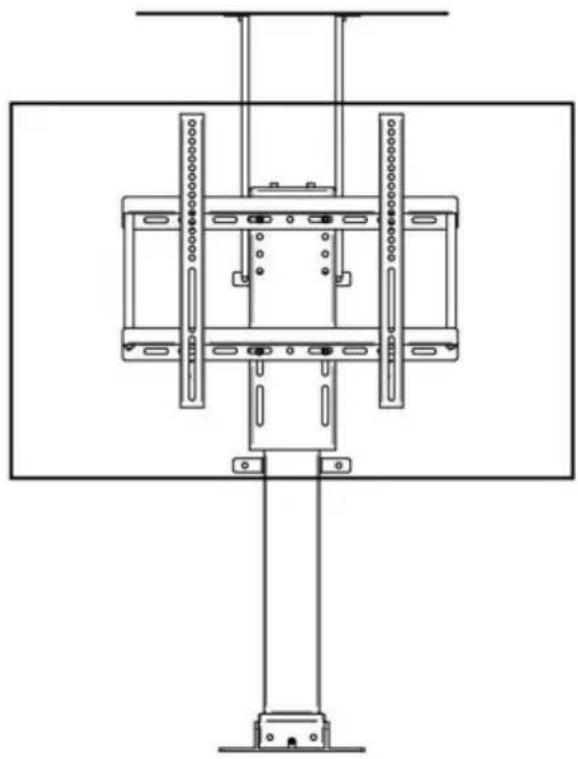

ASCENSORE TV

MANUALE D'USO

OK888-DD560

OK888-DS730+PIASTRA SUPERIORE

Continuiamo a impegnarci per fornirvi strumenti a prezzipetitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili da noi utilizzate rappresentano solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi e non intendono necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

MODELLO: OK888-DD560, OK888-DS730+PIASTRASUPERIORE

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede rifiuti separati raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici edelettronici.
	La conformità è una certificazione di sicurezza.

IMPORTANTI MISURE DI SICUREZZA

Si prega di leggere e comprendere l'intero manuale prima tentativo di assemblare, utilizzare o installare il prodotto. Guasto

seguire tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

AVVERTIMENTO:

1. Il carico aggiunto all'attuatore deve essere inferiore o uguale al carico nominale dell'attuatore.
2. Utilizzare l'adattatore di alimentazione da 29 V CC.
3. Tutti gli attuatori hanno un ciclo di lavoro, non possono funzionare sempre senza fermandosi.
4. L'attuatore non è completamente impermeabile, si prega di non immergerlo in acqua direttamente.
5. I bambini non devono giocare con l'apparecchio. Pulizia e istruzioni per l'uso la manutenzione non deve essere effettuata da bambini senza supervisione.

CONSERVARE QUESTE ISTRUZIONI

ATTENZIONE

1. Assicurarsi che le viti e i dadi siano serrati durante l'installazione.

Per la vostra sicurezza, il prodotto deve essere utilizzato rispettando i limiti di peso e dimensioni specificati.

1. Assicurarsi che la qualità e la capacità portante della parete siano sufficienti per l'installazione. Il produttore non è responsabile per eventuali conseguenze derivanti da un'installazione non corretta.

In caso di installazione su vetro o parete continua in vetro, mattoni in schiuma, marmo o pannelli in fibra di legno, consultare un installatore professionista prima dell'installazione. In caso contrario, il produttore non è responsabile per eventuali conseguenze causate da un'installazione impropria!

PARAMETRI DEL PRODOTTO

	Modello	SicuroCaricamentoPeso	Ingresso	Tensione diingresso dell'adattatore	Regione
1	OK888-DD560	132 libbre	DC29V1,8A	100-240 V~50/60 Hz	America
2					Europa
3	OK888-D S730+TSUPIATTO	120 libbre	DC29V1,8A	100-240 V~50/60 Hz	America
4					Europa

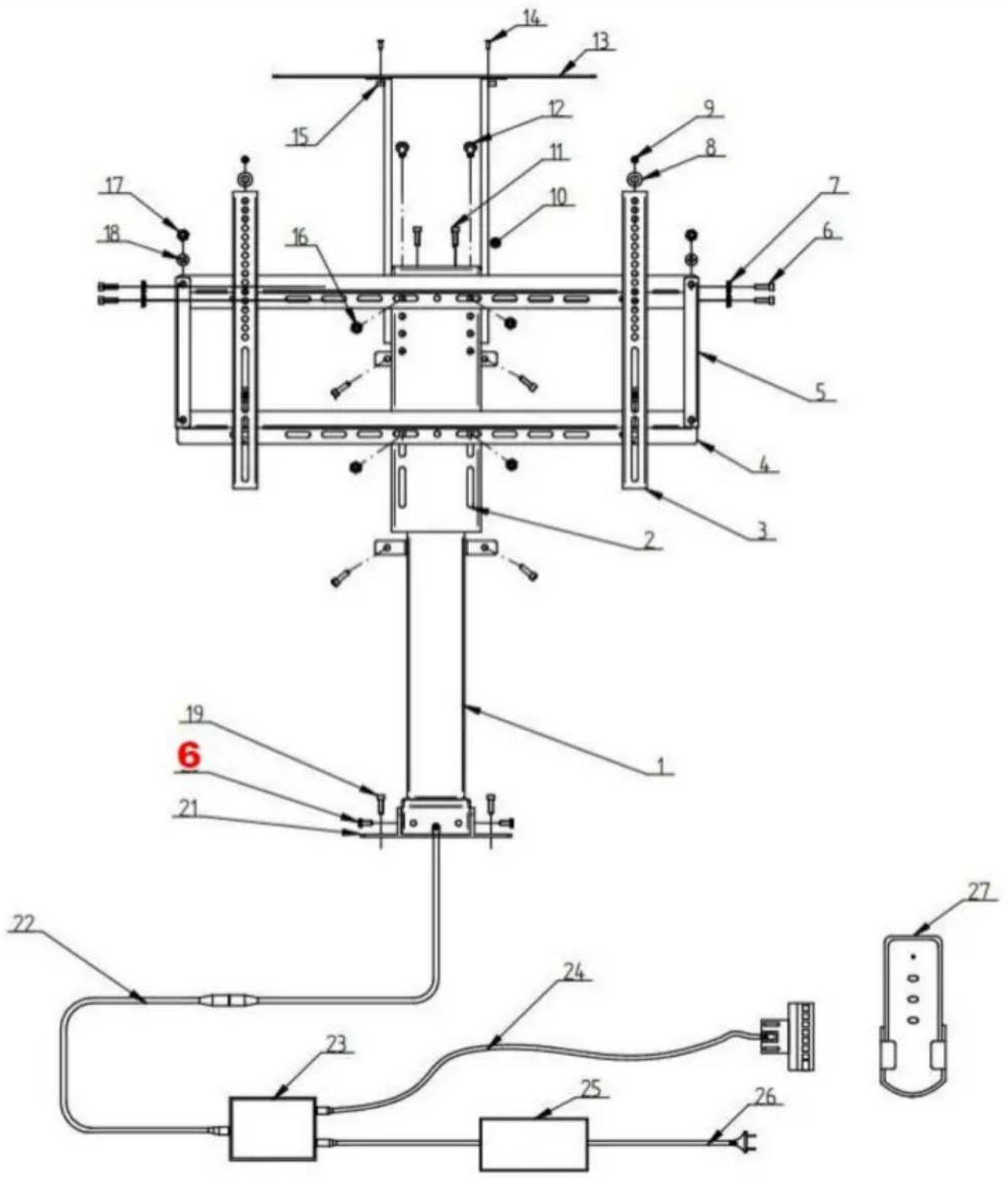

A. Lista di imballaggio

NO.	Nome	Quantità
1	Corpo principale de supporto	1
Staffa di montaggio per 2 TV		1
3 Supporto TV (verticale)		2
4 Supporto TV (orizzontale)		2
5 Biella per supporto TV		2
6 M6*12		12
7 Dado M6		4
Guarnizione 8 y6		4
9 M6*16		4
10 Pilone a forma di 7		2
11 M6*20 (già installato e fissato)		4
12 M8*16		4
13 Piastra superiore		1
14 M5*10		2
15 Dado M5		2
16 Dado M8		4
17 M8*12		4
19	Posizione del foro M8 (da equipaggiare da Il Cliente)	/
21	Lamiera di ferro fissa	2
22 Linea di confine		1
23 Controllore		1
24 Cavo di controllo manuale		1
25 Adattatore di alimentazione		1
26 Cavo di alimentazione		1
27 Telecomando		1	[T4D1]

Come installare tutta la scrivania.

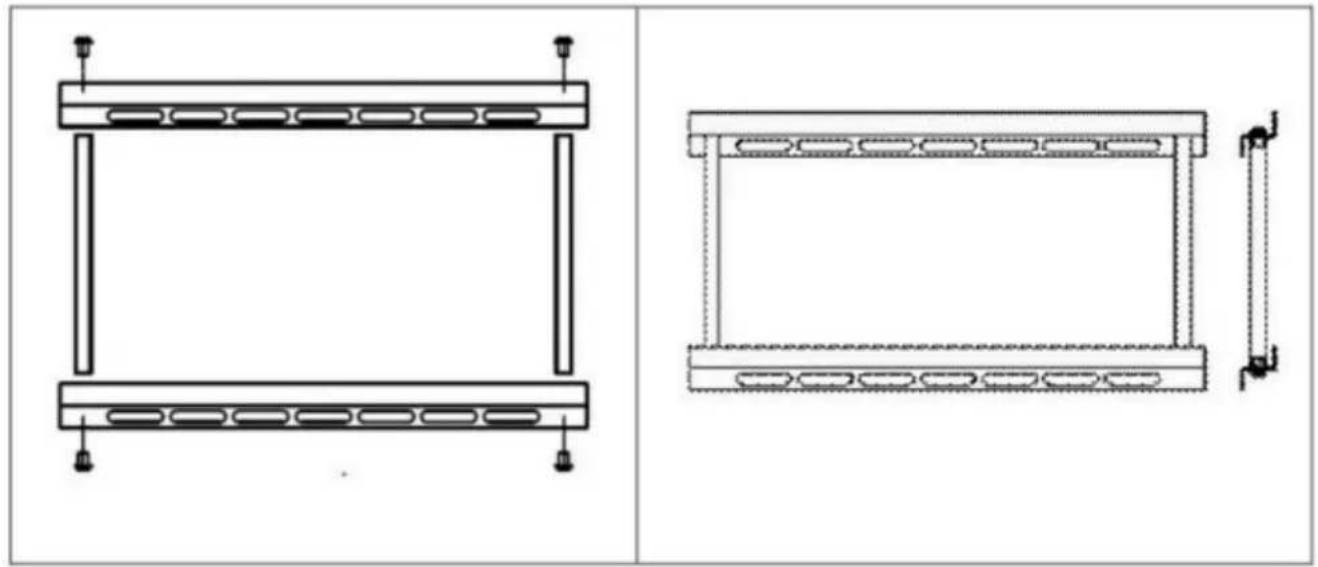

1. Collegare due staffe TV (trasversali) con la barra di collegamento della Staffa

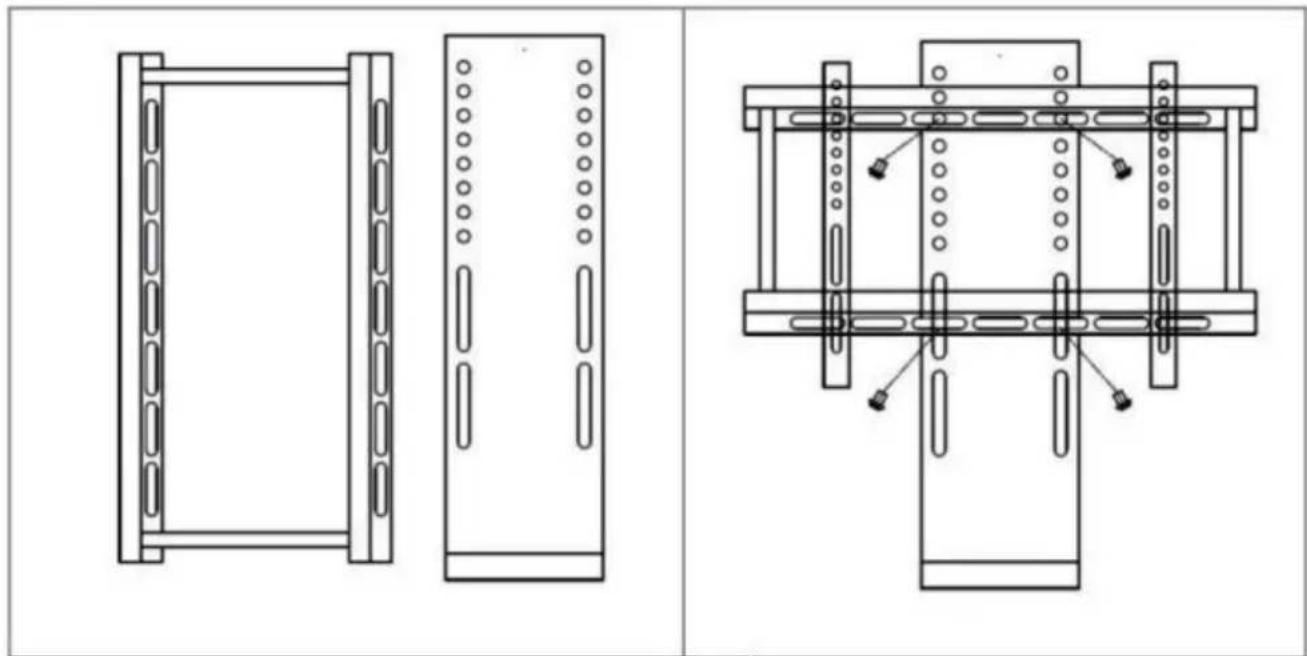

1. Installare il telaio sul supporto per TV con bullone + dado (componenti: 4 viti M8x16, 4 dadi M8).

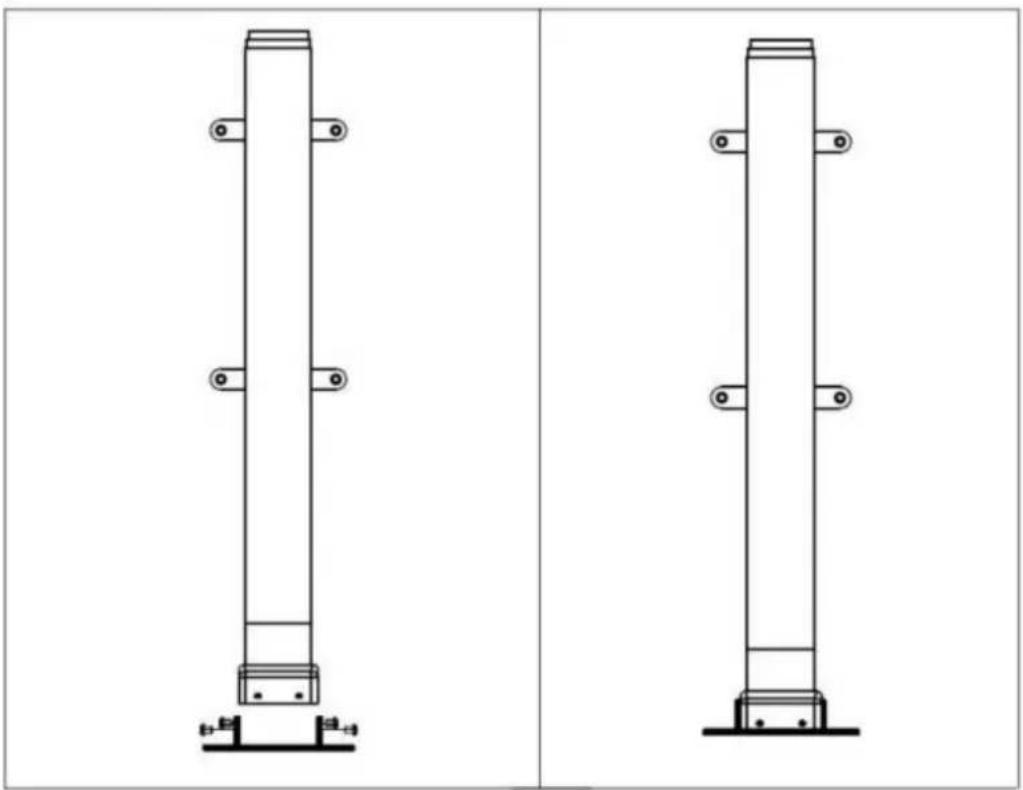

1. Installare la base sulla colondia sollevamento (componenti: 4 viti M6x12).

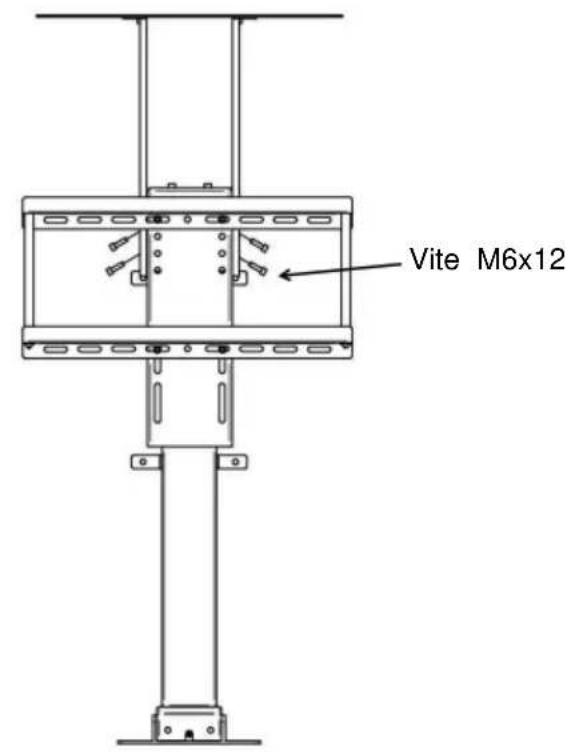

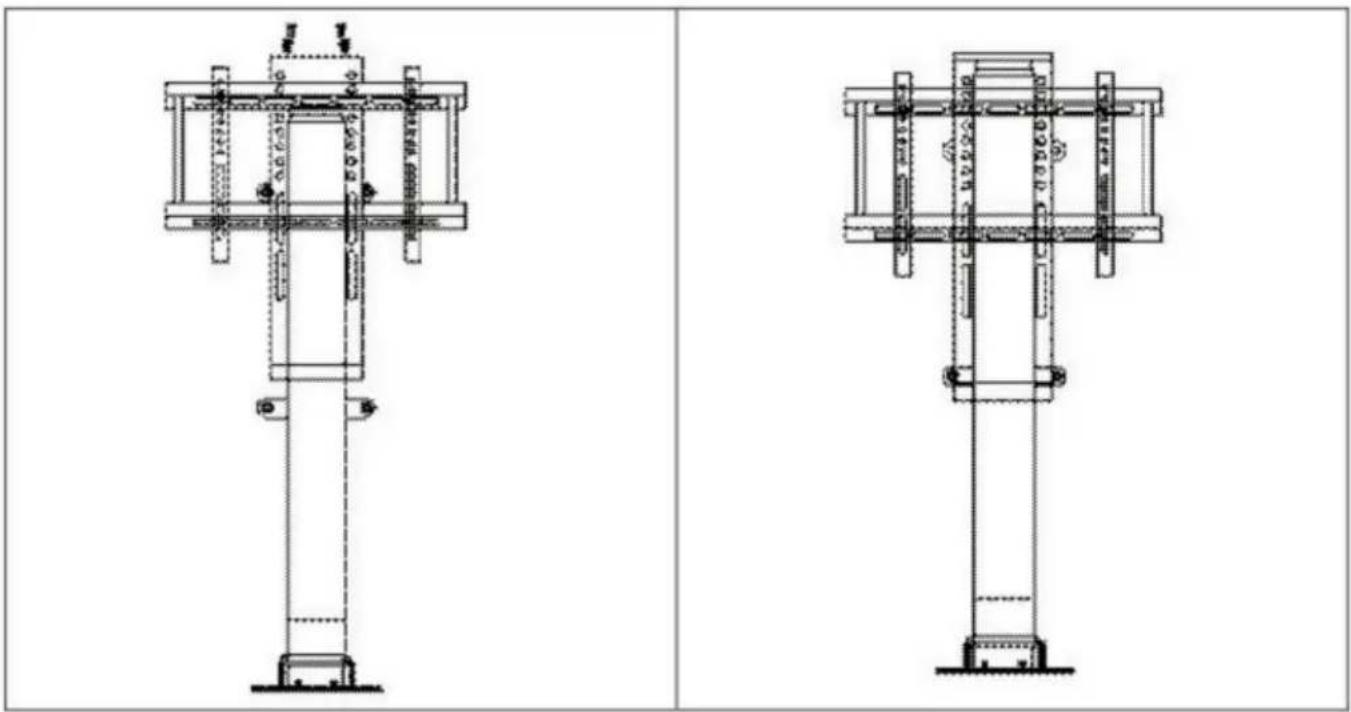

1. Installare il supporto per TV sulla colonna di sollevamento con il bullone (Parti: 4 viti M6x12)

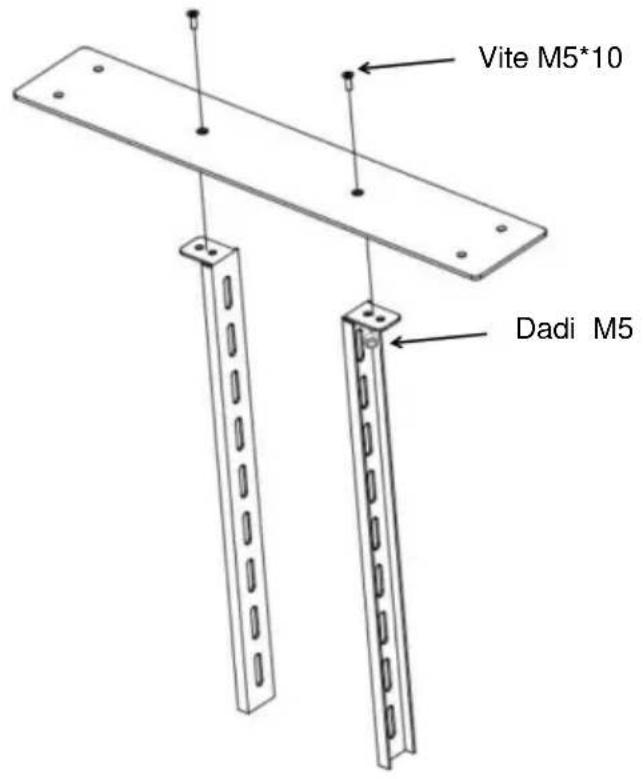

1. La piastra superiore è collegata e fissata con il pilone a forma di 7, quindi collegato e fissato con la faccia laterale del pannello del pilone della colonna. (Parti: 4 viti M6x12, 4 dadi M6, 2 viti M5*10, 2M5)adi

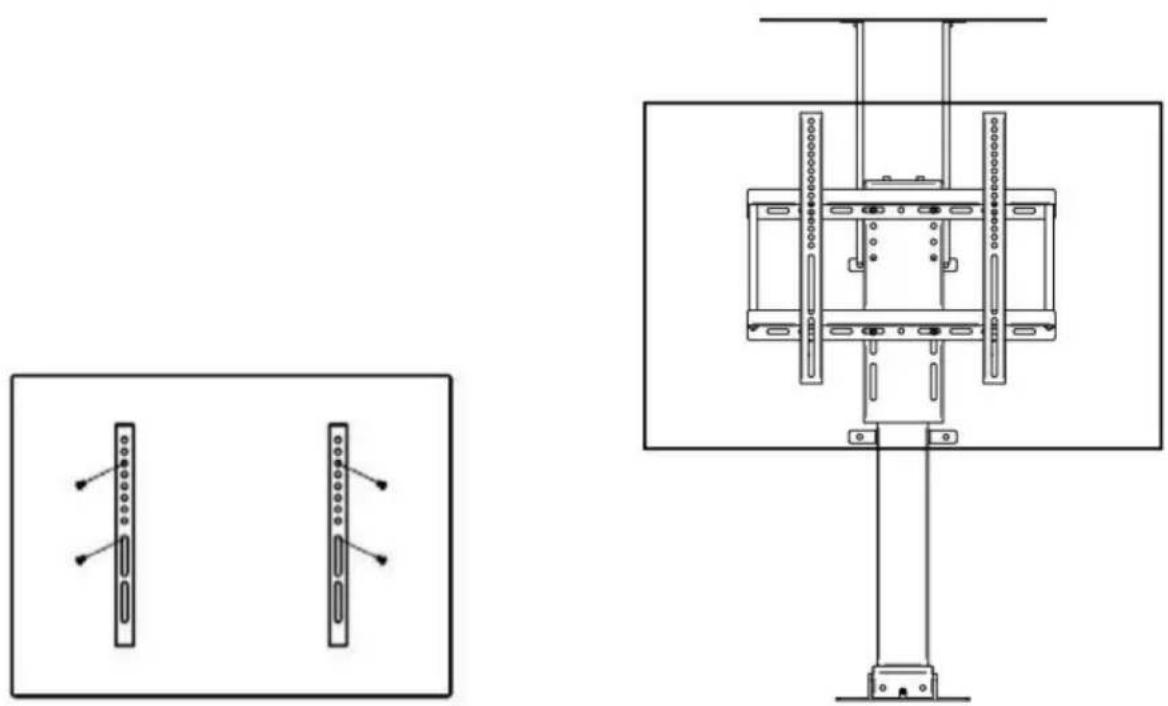

1. Installare la staffa TV (verticale) sul retro del televisore con il bullone. Quindi appendere TV sulla colonna verticale tramite la staffa installata.

(Parti: 4 viti M6x16).

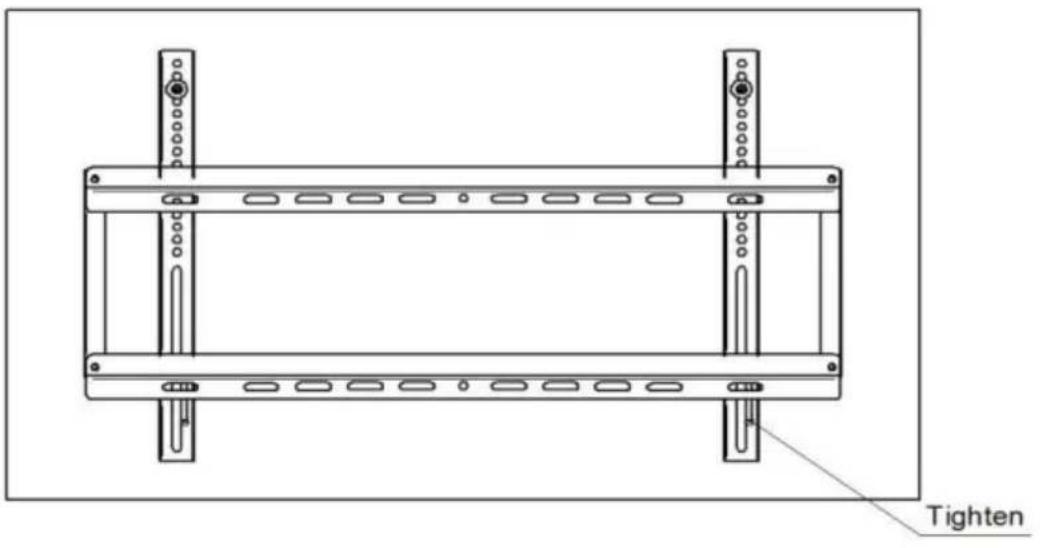

1. Dopo aver installato il televisore, è necessario stringere le viti nella parte inferiore d supporto TV(vertical).

Installare il controller

Manuale di istruzioni dėontroller

I. Introduzione alla funzione

Il controller intelligente a colonna singola presenta le seguenti caratteristiche: 1. Può controllare l'uscita di due motori per ottenere un funzionamento sincrono; 2. La spia

luminosa visualizza l'errore e si ripristina; 3.

Controllato tramite pulsanti su e giù;

1. Telecomando wireless (alternativa).

II. Parametri di sistema 1.

Tensione di ingresso: DC29V;

1. Corrente di ingresso: consigliata superiore a 1,8A e in base al carico;

3.Tensione massima di uscita dell'interfaccia del motore: DC29V;

1. Corrente di uscita massima dell'interfaccia del motore: 4 A;

2. Temperatura di esercizio: 0\~40ÿ

3. Umidità di funzionamento: 20\~90%;

4. Temperatura di conservazione20\~70ÿ.

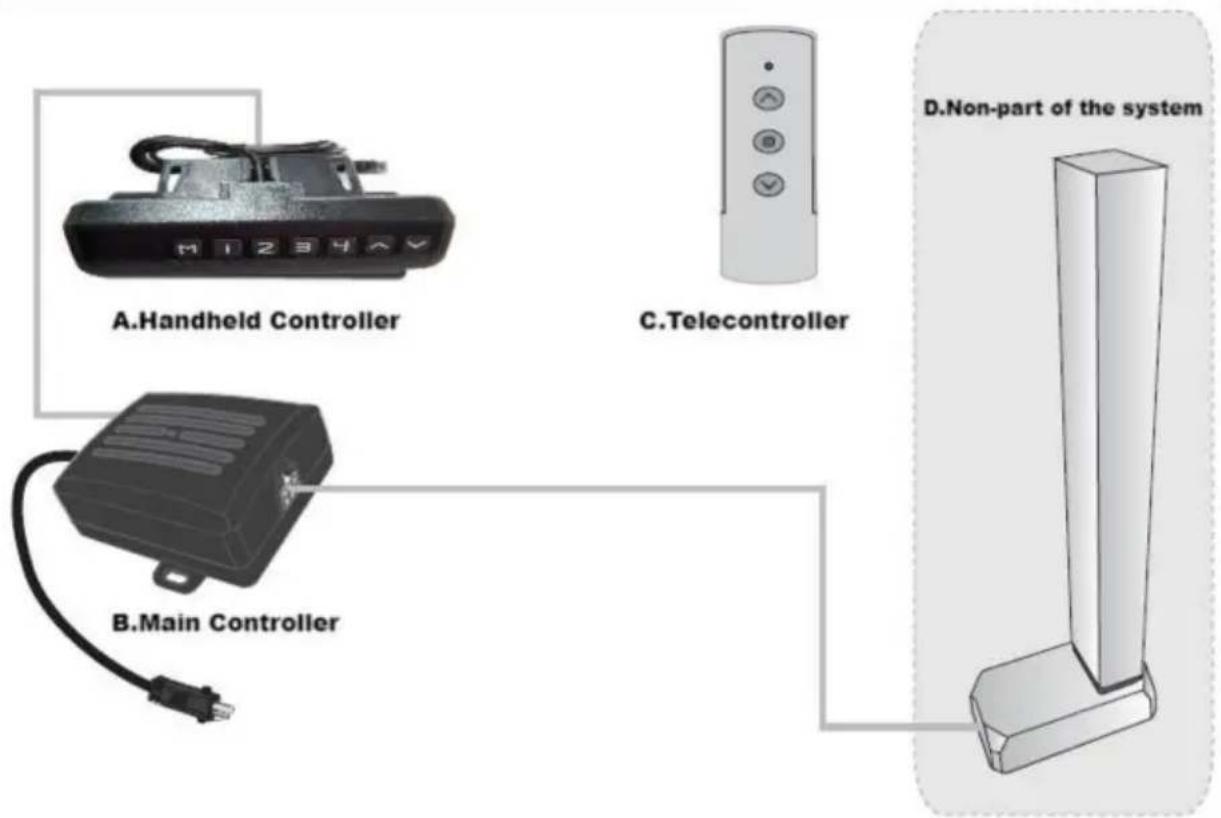

III. Collegamento debistema

IV. Definizione della spina di interfaccia detore:

V. Codice di errore e strattamento

1. Codice di errore Err1
Quando il controller manuale mostra Er1, è un guadistoErr1. Significa che c'è qualcosa che non va nel canale dell'interfaccia M1 (vedere l'immagine seguente). Adempio, i motori non sono collegati in modo positivo; la scheda del segnal Hall non è collegata; la linea di alimentazione, ecc.
Dopo aver risolto il problema, premere il pulsante "giù" per più di secondi per eliminare l'errore e il la macchina tornerà allo stato di reset.

VI. Ripristino debistema

1.Ripristino rapidoQuando la spia del controller manuale è sempreesarimane acceso (vedi l'immagine seguente), significa che èresettando, l'intero sistema deve essere resetttata manualmente.
2.Ripristino della lineaQuando il regolatore manuale mostra il minimoaltezza, premendo il pulsante "giù" per più di 5 secondie la spia è accesa. Significa che si sta effettuandresen.
3. Rilasciare la mano e iniziare il resetsistema, dopo che la spia del controller manuale aciesa.
4. Metodo di ripristinoQuando la spia del controller manuale è sempre accesarimane acceso (vedi figura seguente), premendo il ta'giù"pulsante e non rilasciarlo.
La colonna potrebbe iniziare ad accorciarsi e la velocità potrebbe rallentare. Osservare perqualsiasi altro danno durante il funzionamento; in tal caso, fermarsi immediatamente.Column began to shorten,when resetting.

La colonna si solleverà di 5\~10 mm dopo un breve periodo di tempo quando raggiungerà il punto più basso punto.

Quando la spia del controller manuale è spenta (vedere quanto segue immagine), rilasciando la mano e terminando conipilstino.

VII. Altezza targepreimpostata

1. Quantità di altezza target preimpostata:

Il sistema fornisce 4 gruppi di memorizzazione dell'altezza preimpostata

1. Cancellazione dei dati dell'altezza target preimpostata:

La funzione di cancellazione non è configurata separatamente. Quando un nuovo parametro è impostato, il sistema cancella automaticamente il vecchio parametro.

1. Metodo di funzionamento dell'altezza target preimpostata:

A qualsiasi altezza (stato di reset, non è possibile eseguire questa operazione in stato di errore), il il parametro altezza corrente può essere preimpostato sui tasti 1-4.

Esempio: ÿImpostare l'altezza corrente 83 sulla chiave n. 2

ÿPremere il tasto "M" per visualizzata"SET"
ÿEntro 2 secondi, premere "2" prima che "SET" scompaia
ÿViene visualizzato il preset "S-2". Finile, viene ripristinata la visualizzazione precedente.
5. Utilizzare il metodo di preimpostazione dell'altezza del bersaglio: A qualsiasi altezza (stato di reset, non è possibile eseguire questa operazione nel modo sbagliato stato), è possibile utilizzare i tasti 1-4 per raggiungere rapidamente l'altezza target preimpostata. Se il l'altezza attuale è già vicina all'altezza target preimpostata, non verrà eseguita alcuna azione eseguito.

ÿ. Funzionamento del telecontrollore

1. Periodo di finestra corrispondente
   Il periodo di finestra corrispondente si riaccende dopo 3 secondi. Ci sarà ronzio quando finisce il periodo.
2. Codice corretto
   Nel periodo di finestra corrispondente, passando a lungo il pulsante "su" e aspettando 4 intervalli lunghi e 3 brevi di ronzio, significa che la correzione del coelinata.

ÿ. Tornare indietro quando si incontrano ostacoli

Oltre allo stato di reset, quando funziona, la struttura meccanica

si verificano cambiamenti improvvisi nel caricamento, che causeranno al controller di eseguire un'operazione di ripiego per prevenire rumori esterni di lesioni.
