| Tipo di prodotto | Supporto per schermo piatto motorizzato (sollevatore TV) |
| Marca | Vevor |
| Modello | DT680-A |
| Capacità di carico massima | 110 lb (circa 50 kg) |
| Alimentazione di ingresso dell'adattatore | 100-240 V ~ 50/60 Hz |
| Tensione di uscita dell'adattatore | 29 V DC |
| Corrente di ingresso raccomandata | 1,8 A o superiore (a seconda del carico) |
| Funzioni principali | Salita/discesa motorizzata, telecomando senza fili, comando manuale, preimpostazione di 4 altezze target |
| Tipo di comando | Controllore intelligente a colonna singola con pulsanti su/giù e telecomando |
| Protezione dagli ostacoli | Sì (retroazione automatica in caso di ostacolo) |
| Visualizzazione degli errori | Codice di errore Err1 sul controllore manuale |
| Temperatura di funzionamento | 0 a 40 °C |
| Umidità di funzionamento | 20 a 90 % |
| Ciclo di servizio dell'attuatore | Non continuo - richiede pause |
| Impermeabilità | Non impermeabile - non immergere in acqua |
| Materiale del supporto | Acciaio robusto |
| Fissaggio a muro | Viti di espansione M8 incluse |
| Compatibilità TV | Fori VESA fino a 600x400 mm (stima) |
| Contenuto della confezione | Corpo principale, barre di montaggio, ferramenta, controllore manuale, telecomando, adattatore di rete, cavo di alimentazione, manuale |
| Garanzia | Garanzia elettronica tramite www.vevor.com/support |
Domande frequenti - DT680-A Vevor
Domande degli utenti su DT680-A Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Supporto per schermo piatto in formato PDF gratuitamente! Trova il tuo manuale DT680-A - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DT680-A del marchio Vevor.
MANUALE UTENTE DT680-A Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.support

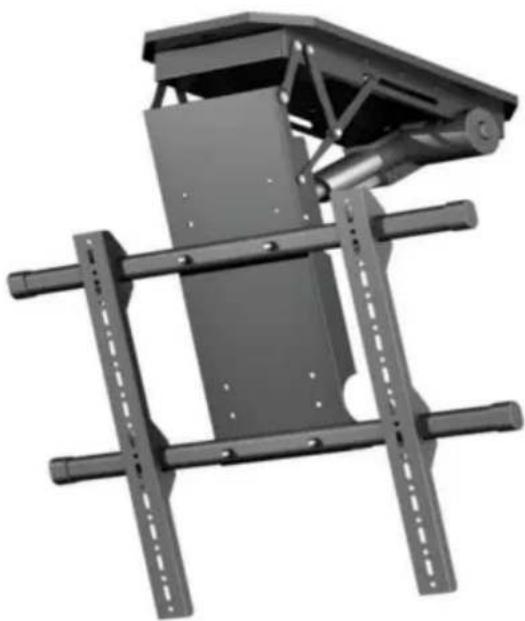

ASCENSORE TV
MANUALE D'USO
MODELLO: DT680A
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o altre espressioni simili da noi utilizzate rappresentano solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi e non intendono necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.
MODELLO: DT680A
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto
tecnico e certificato di garanzia elettronica@www.vevor.com/ support
Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.
 | Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni. |
 | SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede rifiuti separati raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici edelettronici. |
 | La conformità è una certificazione di sicurezza CE. |
IMPORTANTI MISURE DBICUREZZA
Si prega di leggere e comprendere l'intero manuale prima tentativo di assemblare, utilizzare o installare il prodotto. Guasto
seguire tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.
AVVERTIMENTO:
- Il carico aggiunto all'attuatore deve essere inferiore o uguale al carico nominale dell'attuatore.
- Utilizzare l'adattatore di alimentazione da 29 V CC.
- Tutti gli attuatori hanno un ciclo di lavoro, non possono funzionare sempre senza fermanodi.
- L'attuatore non è completamente impermeabile, si prega di non immergerlo in acqua direttamente.
- I bambini non devono giocare con l'apparecchio. Pulizia e istruzioni per l'uso la manutenzione non deve essere effettuata da bambini senza supervisione.
CONSERVARE QUESTE ISTRUZIONI

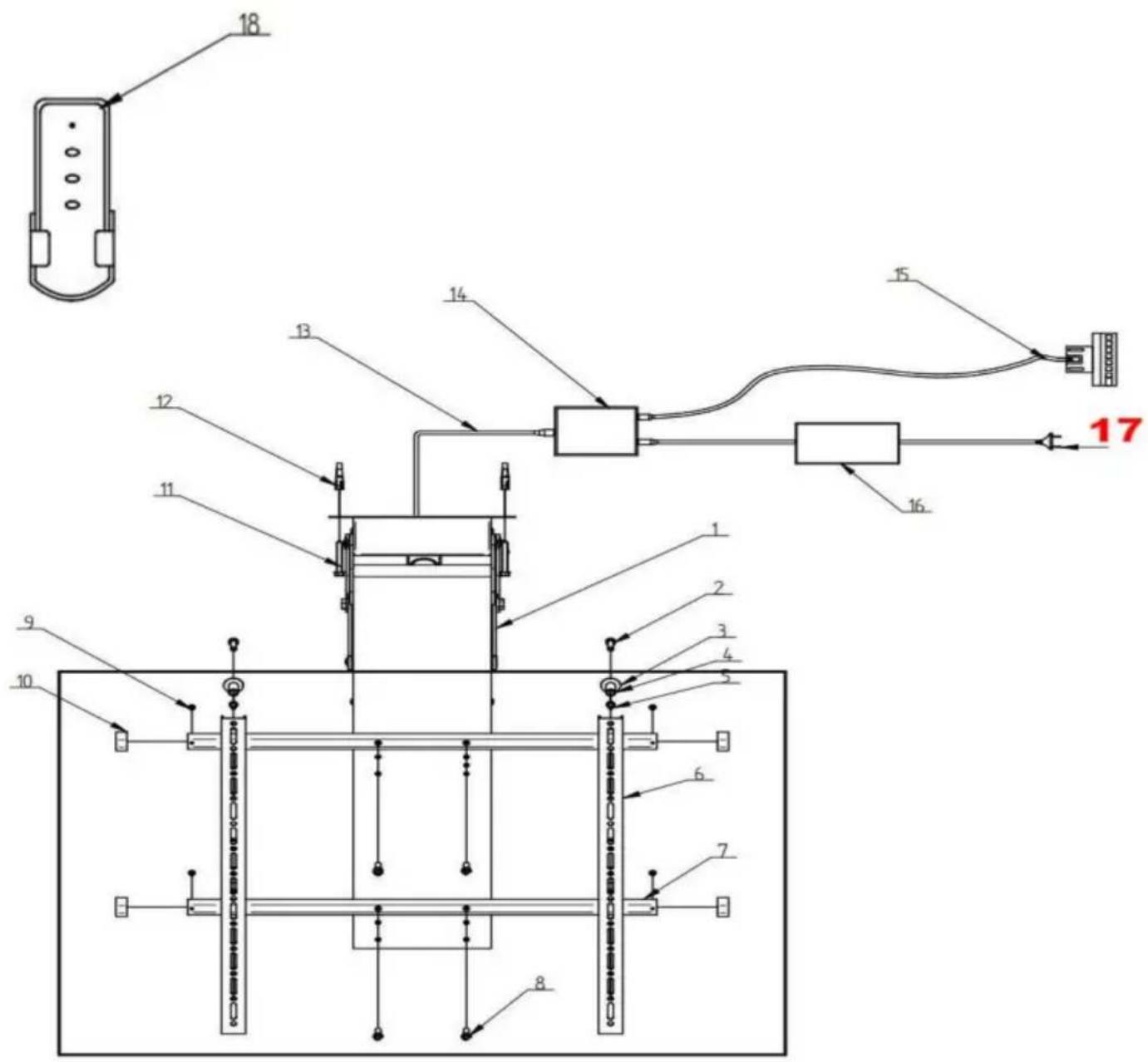

| NO. | Nome | Quantità | |
| 1 | Corpo principale de supporto | 1 | |
| 2 M8*30 | 4 |  | |
| 3 y8*y17*1.7 | 4 |  | |
| 4 | Coperchi cilindrici | 4 |  |
| 5 M6*10 | 4 |  | |
| 6 Supporto TV (verticale) | 2 | ||
| 7 Supporto TV (orizzontale) | 2 | ||
| 8 M6*30 | 8 |  | |
| 9 M5*10 | 4 |  | |
| 10 Testa di blocco | 4 |  | |
| 11 M7*60 | 6 |  | |
| 12 y7 x y10 x 60 mm | 6 |  | |
| 13 Linea di confine | 1 | ||
| 14 Controllore | 1 |  | |
| 15 Cavo di controllmanuale | 1 |  | |
| 16 Adattatore di alimentazione | 1 |  | |
| 17 Cavo di alimentazione | 1 |  | |
| 18 Telecomando | 1 | [xSTC] | |
| 19 Dado M6 | 4 |  | |
| 20 M4*20mm | 4 |  | |
ATTENZIONE
- Assicurarsi che le viti e i dadi siano serrati durante l'installazione.
Per la vostra sicurezza, il prodotto deve essere utilizzato nelle dimensioni e nel peso specificat limiti. - Assicurarsi che la qualità e la capacità portante del muro siano sufficienti per
installazione. Il produttore non è responsabile per eventuali conseguenze
derivanti da un'installazione non corretta. - Se si installa su vetro o parete continua in vetro, mattoni in schiuma, marmo, pannelli in fibra di legno
scheda, consultare un installatore professionista prima dell'installazione. In caso contrario,
il produttore non è responsabile per eventuali conseguenze causate da
installazione non corretta!
ISTRUZIONI

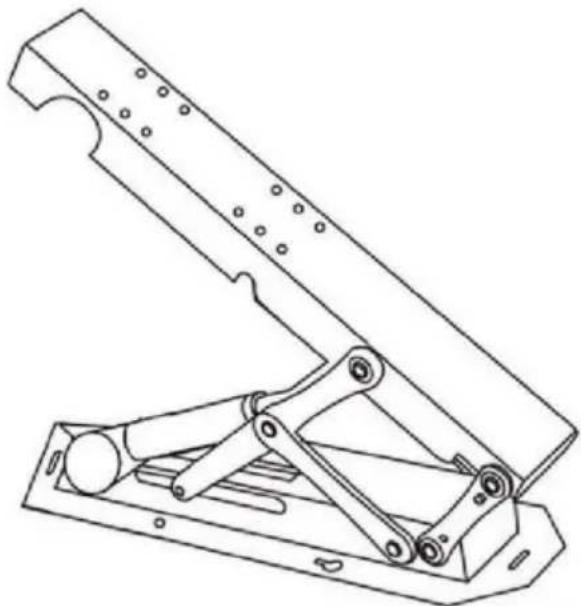

PASSO 1
Accendere il corpo principale del supporto e regolarlo sullo statoto.
Posizionare la piastra di supporto a parete, segnare la posizione dei fori e praticare i fori. Inserire i tubi di espansione nei fori e inserire la vite di espansione attraverso la piastra di supporto a parete per fissare il corpo principale del supporto.

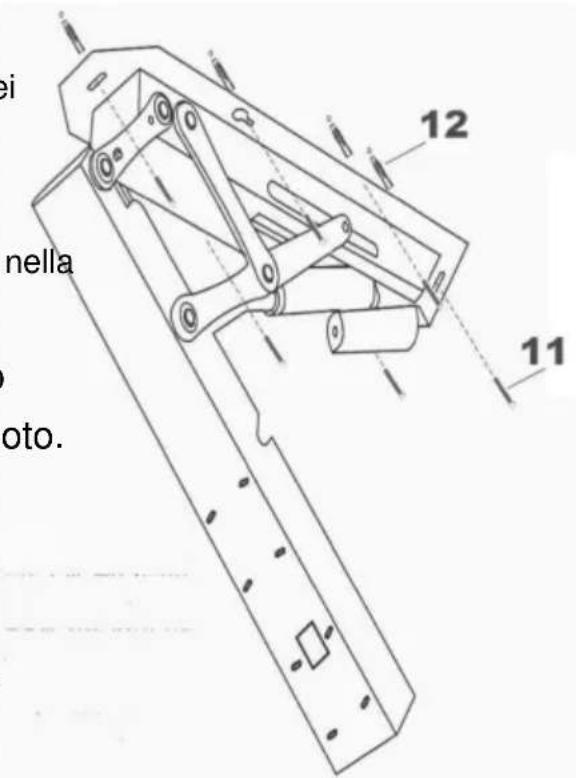

Suggerimenti per
l'installazione: avvitare le viti di espansione nei fori sinistro e destro della zucca per circa metà (1/2), quindi posizionare il corpo di supporto sopra le viti attraverso il foro grande nella zucca.
Sospendere temporaneamente il supporto allineandolo con la posizione del foro vuoto.
Successivamente, inserisci le viti ad espansione nelle quattro posizioni rimanenti. Infine, stringi tutte le viti ad espansione per completare l'installazione, semplificando il processo.

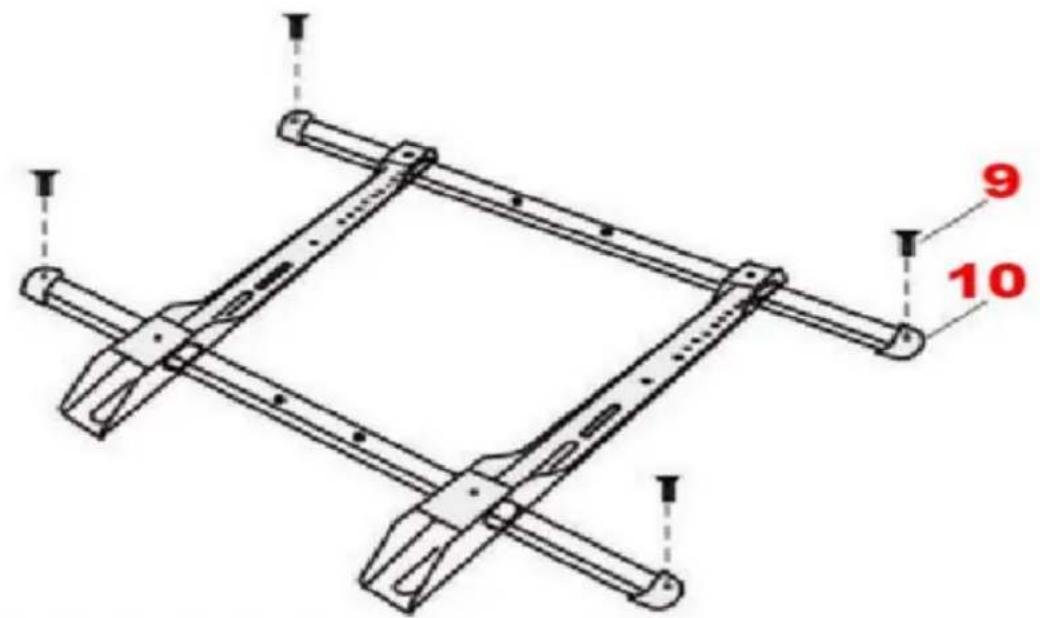

PASSO 3
Inserire le due travi nei due fori sui lati superiore e inferiore del gancio e fissare i tappi a entrambe le estremità delle travi utilizzando viti.

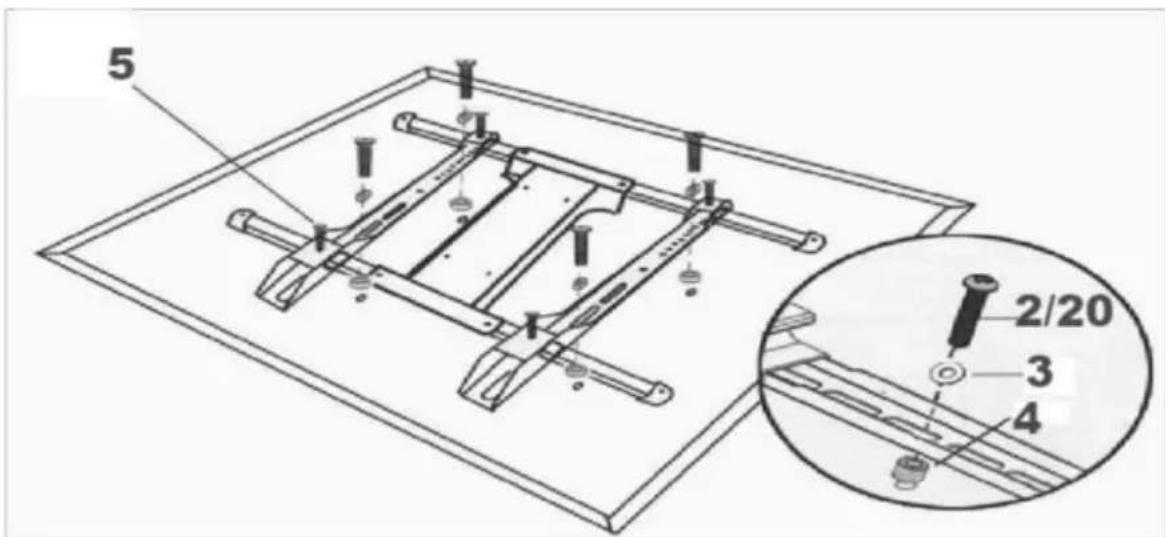

PASSO 4
TV connessa
ÿ Selezionare i fori appropriati per i due ganci verticali del supporto tic-tac assemblato e collegare il supporto tic-tac ai fori sul retro del televisore.
2. Installare le viti di sicurezza rispettivamente sopra e sotto i due ganci.

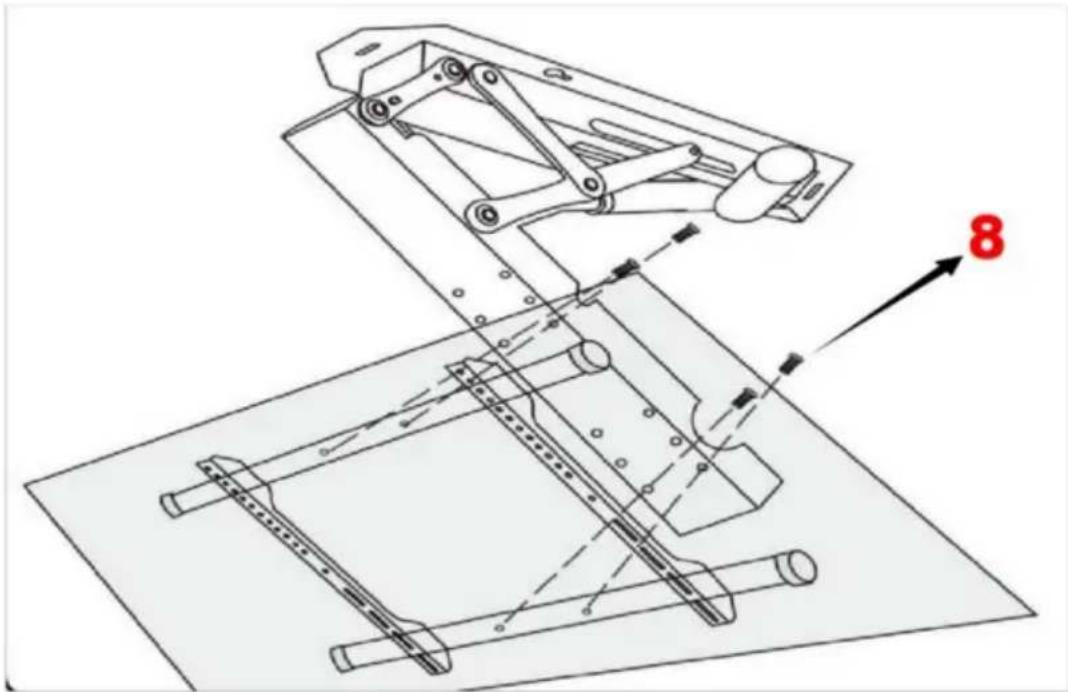

PASSO 5
Installare la TV
Come mostrato nell'immagine: collegare i 4 fori del supporto TV e i fori nella parte anteriore del corpo principale con 4viti.
Adattatore di connessione
I. Introduzione alla funzione
Il controller intelligente a colonna singola presenta le seguenti caratteristiche: 1. Può
controllare l'uscita di due motori per ottenere un funzionamento sincrono; 2. La spia
luminosa visualizza l'errore e si ripristina; 3.
Controllato tramite pulsanti su geù;
- Telecomando wireless (alternativa).
II. Parametri di sistema 1.
Tensione di ingresso: DC29V;
-
Corrente di ingresso: consigliata superiore a 1,8A e in base al carico;
-
Tensione massima di uscita dell'interfaccia del motore: DC29V;
-
Corrente di uscita massima dell'interfaccia del motore: 4 A;
-
Temperatura di esercizio: 0\~40ÿ
-
Umidità di funzionamento: 20\~90%;
-
Temperatura di conservazione20\~70ÿ.

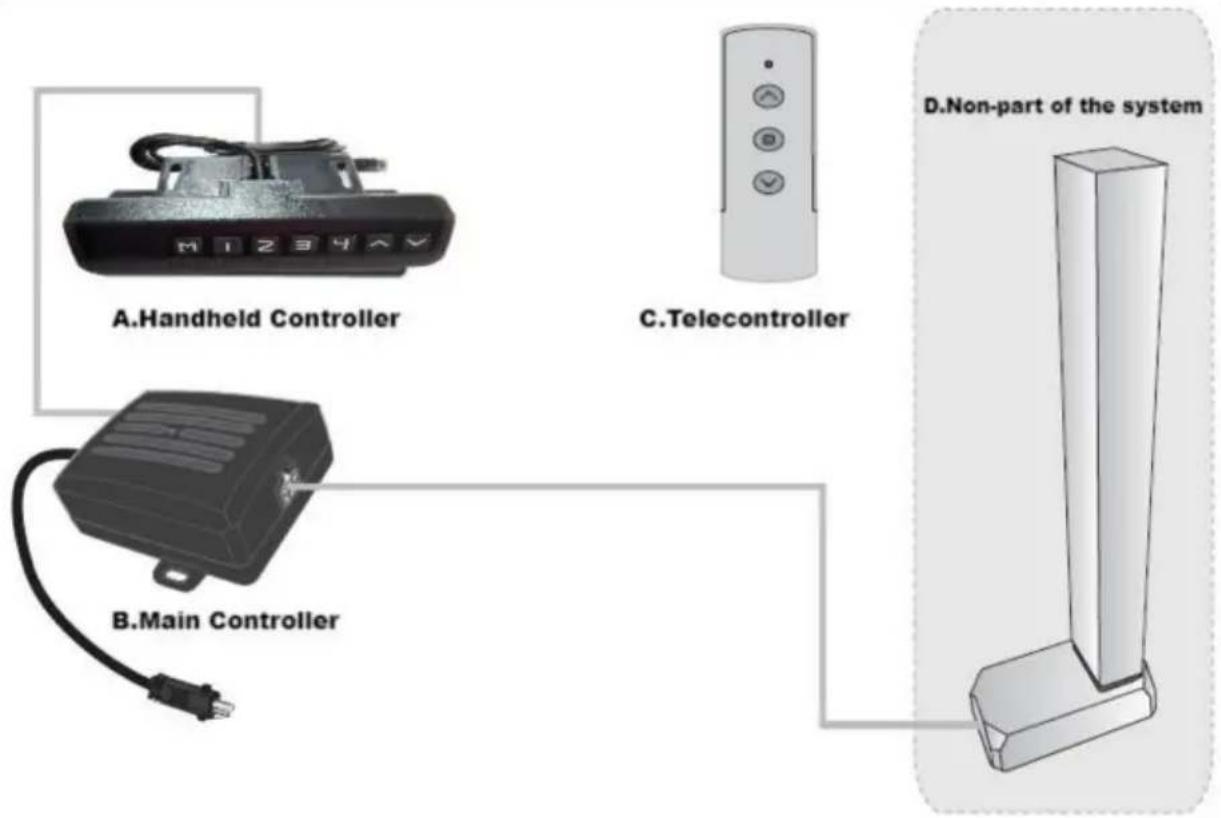

III. Collegamento debistema
IV. Definizione della spina di interfaccia detore:
V. Codice di errore e strattamento
| 1. Codice di errorErr1 |  |
| Quando il controller manuale mostra Er1, si tratta di un errore di Err1. Significa che c'è qualcosa di sbagliato nel canale dell'interfaccia M1 (vedere l'immagine seguente). Ad esempio, i motori non sono collegati correttamente; la scheda del segnale Hall non è collegata; la linea di alimentazione, ecc. |  |
| Dopo aver risolto il problema, premere il pulsante "giù" per più di secondi per eliminare l'errore e il la macchina tornerà allo stato di reset. |  |
VI. Ripristino de sistema
| 1.Ripristino rapidoQuando la spia del controller manuale è sempreesarimane acceso (vedi l'immagine seguente), significa che è ripristino. L'intero sistema deve essere ripristinato manualmente. |  |
| 2.Ripristino della lineaQuando il regolatore manuale mostra il minimo altezza, premendo il pulsante "giù" per più di 5 secondie la spia è accesa. Significa che si sta effettuando un reset. |  |
| Rilasciando la mano e iniziando a resettare il sistema, dopola spia del controller manuale è accesa. |  |
| 3. Metodo di ripristinoQuando la spia del controller manuale è sempre accesarimane acceso (vedi figura seguente), premendo il tasto "giù" "pulsante" e non rilasciarlo. |  |

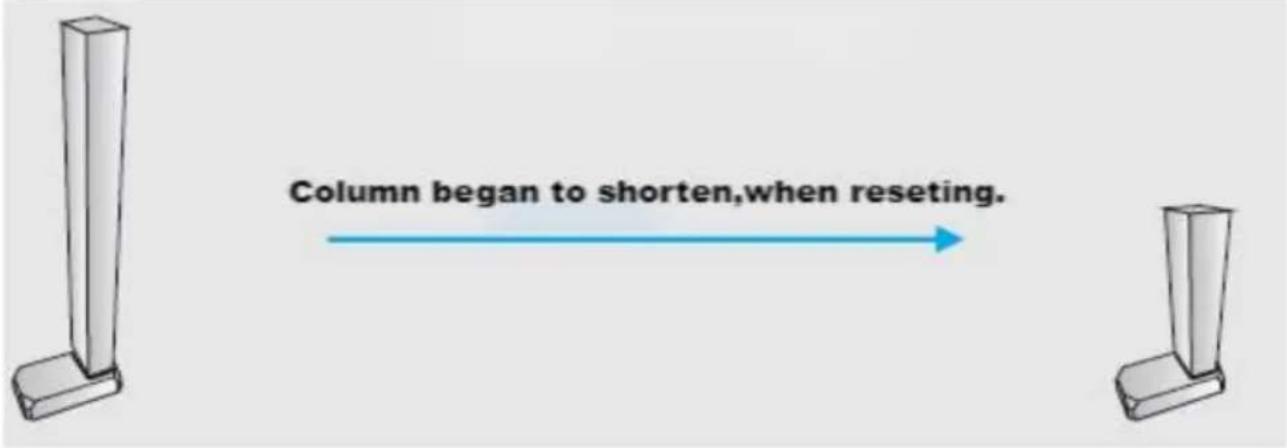

La colonna potrebbe iniziare ad accorciarsi e la velocità potrebbe rallentare. Osservare per qualsiasi altro danno durante il funzionamento; in tal caso, fermarsi immediatamente.
La colonna si solleverà di 5\~10 mm dopo un breve periodo di tempo quando raggiungerà il punto più basso punto.
Quando la spia del controller manuale è spenta (vedere quanto segue immagine), rilasciando la mano e terminando compilstino.
VII. Altezza targepreimpostata
- Quantità di altezza target preimpostata:
Il sistema fornisce 4 gruppi di memorizzazione dell'altezza preimpostata
- Cancellazione dei dati dell'altezza target preimpostata:
La funzione di cancellazione non è configurata separatamente. Quando un nuovo parametro è impostato, il sistema cancella automaticamente il vecchio parametro.
- Metodo di funzionamento dell'altezza target preimpostata:
A qualsiasi altezza (stato di reset, non è possibile eseguire questa operazione in stato di errore), il il parametro altezza corrente può essere preimpostato sui tasti 1-4.
Esempio: ÿImpostare l'altezza corrente 56 sul tasto n. 2
ÿPremere il tasto "M" per visualizzare "SET"
| ÿEntro 2 secondi, premere "2" prima che "SecImpaia |  |
| ÿViene visualizzata la preimpostazione "S-2". Alla fine, viene ripristinata la visualizzazione precedente. |  |
| 5. Utilizzare il metodo di preimpostazione dell'altezza target: a qualsiasi altezza (stato di ripristino, non è possibile eseguire questa operazione nello stato errato), è possibile utilizzare i tasti 1-4 per raggiungere rapidamente l'altezza targ preimpostata. Se l'altezza corrente è già vicina all'altezza target preimpostata, non verrà eseguita alcuna azione. | |
ÿ. Funzionamento detelecontrollore
| 1. Periodo di finestra corrispondenteIl periodo di finestra corrispondente si riattiva dopo 3 secondi. Al termine del periodo verrà emesso un ronzio. |
| 2. Codicecorretto Nel periodo di tempo corrispondente, premendo a lungo il pulsante "su" e attendendo intervalli lunghi e 3 brevi di ronzio, significa che il codice corretto è terminato. |
ÿ. Tornare indietro quando si incontrano ostacoli
Oltre allo stato di ripristino, durante il funzionamento, la struttura meccanica subisce improvvisi cambiamenti di carico, che indurranno il controllore a eseguire un'operazione di fallback per evitare rumori esterni di lesioni.
PARAMETRI DEL PRODOTTO
| Modello | SicuroCaricamentoPeso | Ingresso | Tensione diingresso dell'adattatore | Regione | |
| 1 | DT680-A 110 | libbre | DC29V1,8A | 100-240 V~50/60 Hz | America |
| 2 | Europa |
