MANUALE UTENTE DT500-A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.support

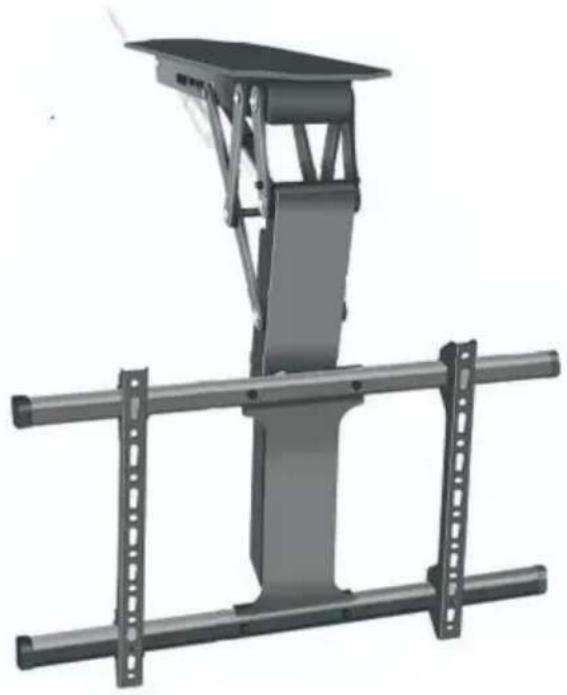

ASCENSORE TV

MANUALE D'USO

MODELLO: DT500-A

Continuiamo a impegnarci per fornirvi strumenti a prezzipetitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili da noi utilizzate rappresentano solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi e non intendono necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi.

MODELLO: DT500A

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia [e-mail]/support

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede rifiuti separati raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici edelettronici.
	La conformità è una certificazione di sicurezza.

IMPORTANTI MISURE DSICUREZZA

Si prega di leggere e comprendere l'intero manuale prima tentativo di assemblare, utilizzare o installare il prodotto. Guasto

seguire tutte le istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi.

AVVERTIMENTO:

1. Il carico aggiunto all'attuatore deve essere inferiore o uguale al carico nominale dell'attuatore.
2. Utilizzare l'adattatore di alimentazione da 29 V CC.
3. Tutti gli attuatori hanno un ciclo di lavoro, non possono funzionare sempre senza fermandosi.
4. L'attuatore non è completamente impermeabile, si prega di non immergerlo in acqua direttamente.
5. I bambini non devono giocare con l'apparecchio. Pulizia e istruzioni per l'uso la manutenzione non deve essere effettuata da bambini senza supervisione.

CONSERVARE QUESTEISTRUZIONI

ATTENZIONE

1. Assicurarsi che le viti e i dadi siano serrati durante l'installazione.
   Per la vostra sicurezza, il prodotto deve essere utilizzato nelle dimensioni e nel peso specifica limiti.
2. Assicurarsi che la qualità e la capacità portante del muro siano sufficienti per installazione. Il produttore non è responsabile per eventuali conseguenze derivanti da un'installazione non corretta.
3. Se si installa su vetro o parete continua in vetro, mattoni in schiuma, marmo, pannelli in fibra di legno scheda, consultare un installatore professionista prima dell'installazione. In caso contrario, il produttore non è responsabile per eventuali conseguenze causate da installazione non corretta!

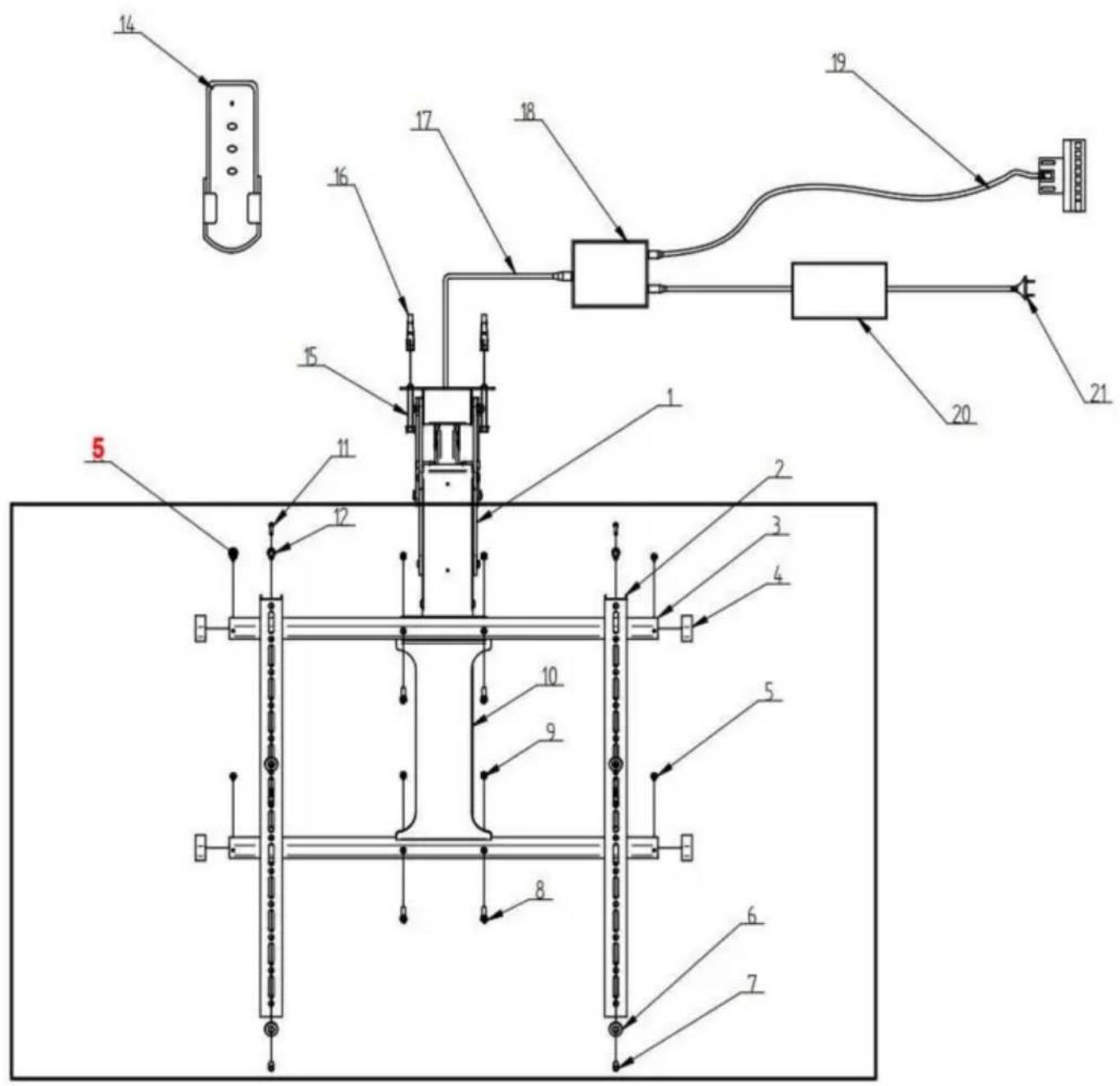

NO.	Nome	Quantità
1	Corpo principale de supporto	1
2 porta TV (verticale)		2
3 Supporto TV (orizzontale)		2
	Testa di blocco	4
5 M5*10		4
6 y8*y16*1.7		4
7	Coperchi cilindrici	4
8 M6*30		8
9 Dado M6		4
Pannello di installazione per 10 TV		1
11 M8*30		4
12 M6*16		4
13 M4*20mm		4
14 Telecomando		1
15 M7*60		6
16 y7 x y10 x 60 mm		6
17 Linea di confine		1
18 Controllore		1
19 Cavo di controllo manuale		1
20 Adattatore di alimentazione		1
21 Cavo di alimentazione		1

ISTRUZIONI

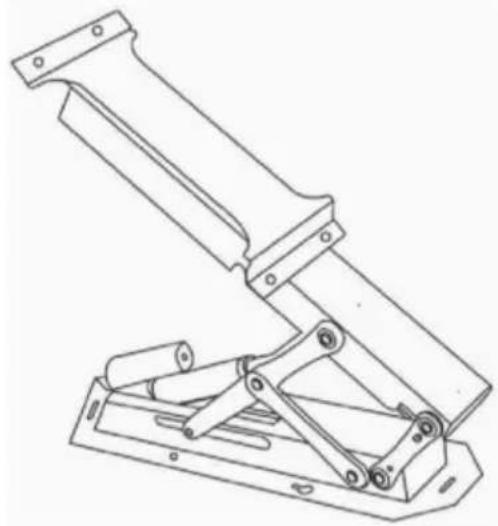

FASE 1 Accendere il corpo principale del supporto e regolarne l'apertura.

Utilizzare un cacciavite per rimuovere le quattro viti di fissaggio interne, quindi staccare la piastra di collegamento anteriore. Conservare le viti come scorta.

Posizionare la piastra di supporto a parete, segnare la posizione dei fori e praticare i fori. Inserire i tubi di espansione nei fori e inserire la vite di espansione attraverso la piastra di supporto a parete per fissare il corpo principale del supporto.

Suggerimenti per

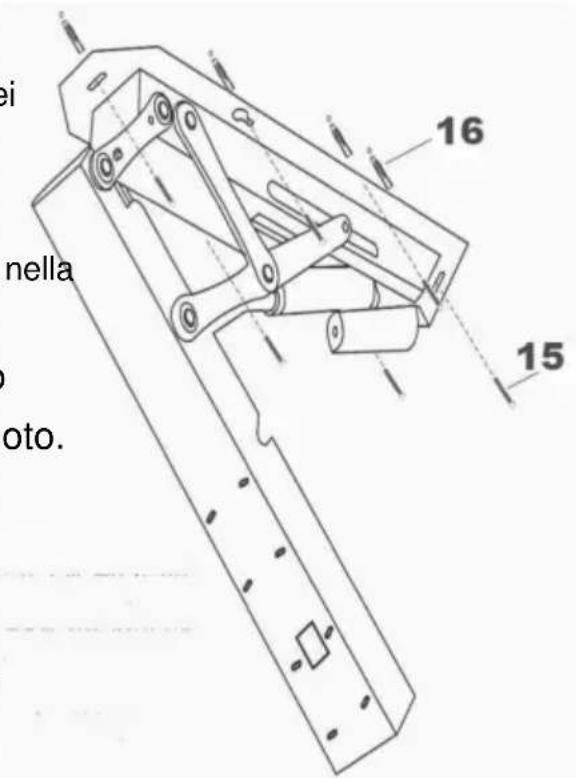

l'installazione: avvitare le viti di espansione nei fori sinistro e destro della zucca per circa metà (1/2), quindi posizionare il corpo di supporto sopra le viti attraverso il foro grande nella zucca.

Sospendere temporaneamente il supporto allineandolo con la posizione del foro vuoto.

Successivamente, inserisci le viti ad espansione nelle quattro posizioni rimanenti. Infine, stringi tutte le viti ad espansione per completare l'installazione, semplificando il processo.

PASSO 3

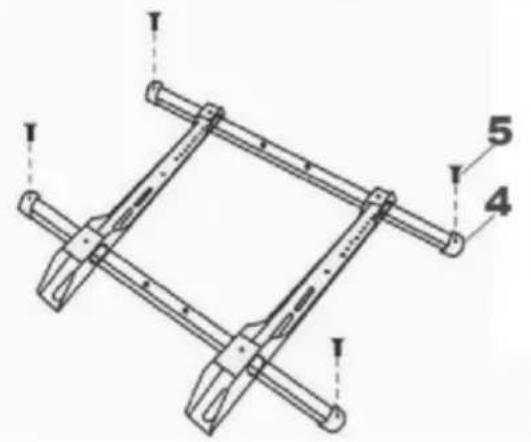

ÿ Inserire le due travi nei due fori sui lati superiore e inferiore del gancio, quindi installare e fissare i tasselli su entrambe le estremità delle travi mediante viti. ÿ Collegare i quattro fori

superiore e inferiore della piastra di montaggio ai quattro fori centrali della trave mediante bulloni edadi.

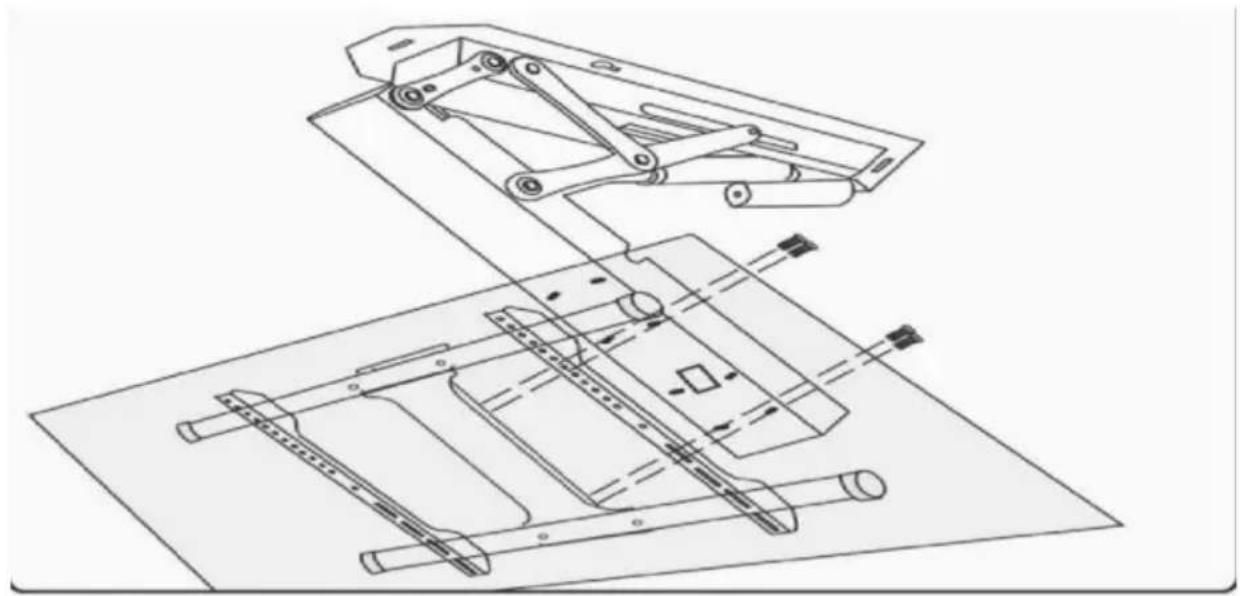

ÿ Selezionare i fori appropriati per i due ganci verticali del supporto tic-tac assemblato e collegare il supporto tic-tac ai fori sul retro del televisore.

1. Installare le viti di sicurezza rispettivamente sopra e sotto i due ganci.

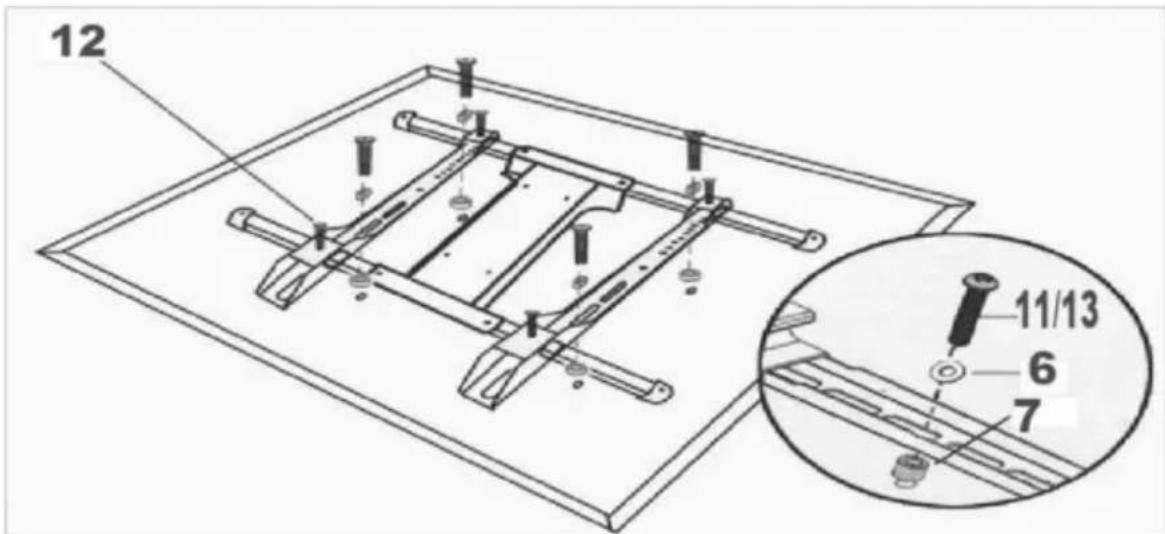

Come mostrato in figura: collegare i 4 fori della piastra di collegamento collegata al televisore e i fori all'estremità anteriore del corpo principale tramite le viti di ricambio rimosse nel passaggio

Adattatore di connessione

I. Introduzione alla funzione

Il controller intelligente a colonna singola presenta le seguenti caratteristiche: 1. Può

controllare l'uscita di due motori per ottenere un funzionamento sincrono; 2. La spia

luminosa visualizza l'errore e si ripristina; 3.

Controllato tramite pulsanti su e giù;

1. Telecomando wireless (alternativa).

II. Parametri di sistema 1.

Tensione di ingresso: DC29V;

1. Corrente di ingresso: consigliata superiore a 1,8A e in base al carico;

2. Tensione massima di uscita dell'interfaccia del motore: DC29V;

3. Corrente di uscita massima dell'interfaccia del motore: 4 A;

4. Temperatura di esercizio: 0\~40ÿ

5. Umidità di funzionamento: 20\~90%;

6. Temperatura di conservazione20\~70ÿ.

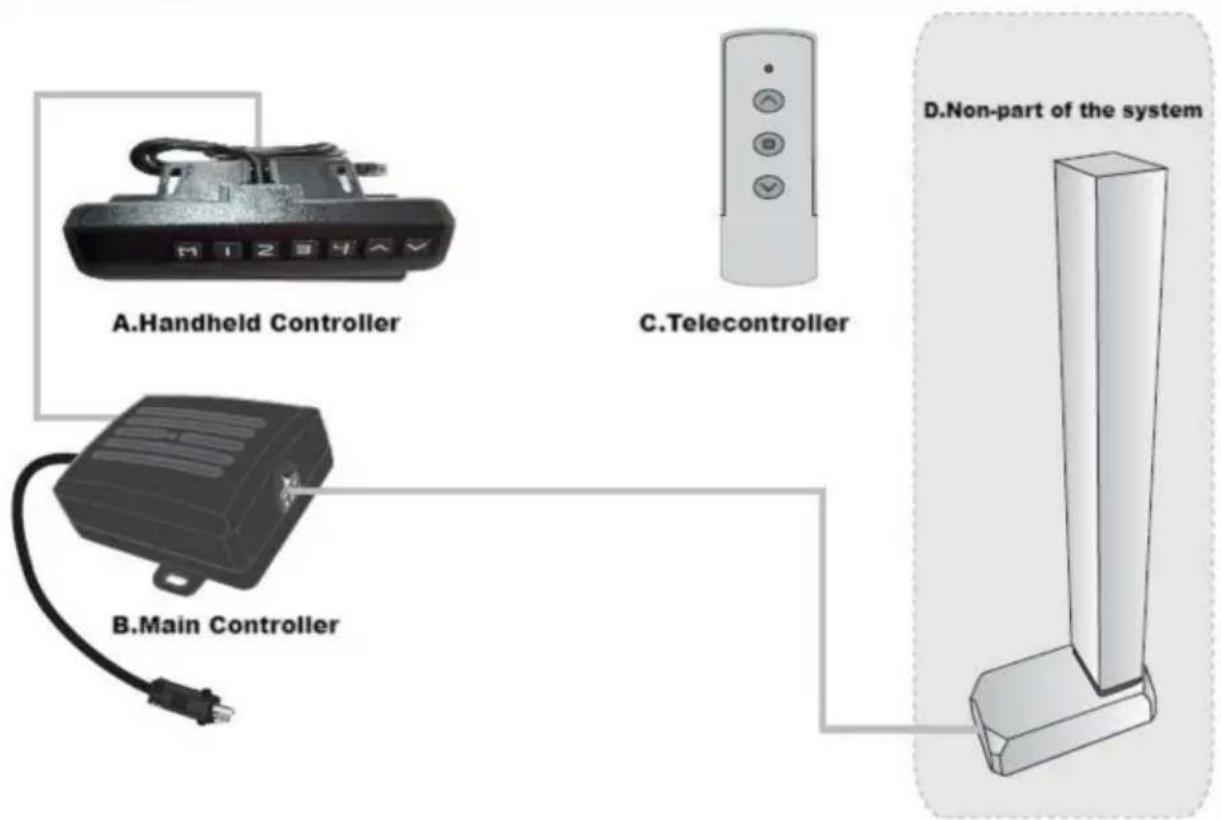

III. Collegamento debistema

IV. Definizione della spina di interfaccia detore:

V. Codice di errore e suo trattamento

1. Codice di errore Err1
Quando il controller manuale mostra Er1, si tratta di un e'frore Err1. Significa che c'è qualcosa di sbagliato nel canale dell'interfaccia M1 (vedere l'immagine seguente). Ad esempio, i motori non sono collegati in modo positivo; la scheda del segnale Hall non è collegata; la linea di alimentazione, ecc.
Dopo aver risolto il problema, premere il pulsante "giù" per più di secondi per eliminare l'errore e il la macchina tornerà allo stato di reset.

VI. Ripristino debistema

1.Ripristino rapidoQuando la spia del controller manuale è sempreesaa(vedi l'immagine seguente), significa che il sistema è ripristino. L'intero sistema deve essere ripristinato manualmente.
2.Ripristino dellalineaQuando il regolatore manuale mostra il minimo altezza, premendo il pulsante "giù" per più di 5 secondi e la spia è accesa. Significa che si sta effettuando un reset.
3. Rilasciare la mano e iniziare il reset sistema, dopo che la spia del controller manuale si è accesa.
4. Metodo di ripristinoQuando la spia del controller manuale è sempre accesa rimane acceso (vedi figura seguente), premendo il tasto ŷgiù" pulsante e non rilasciarlo.

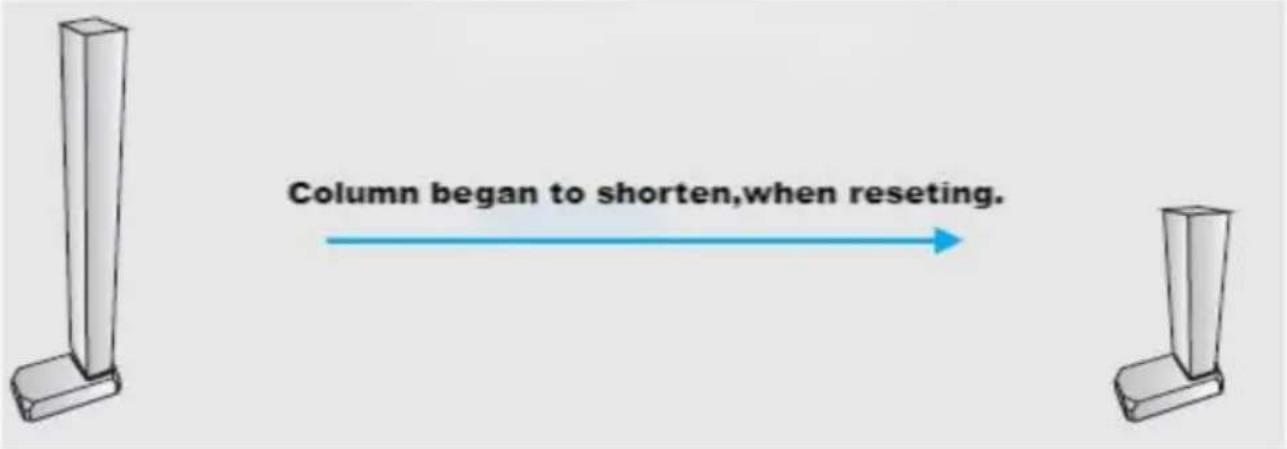

La colonna potrebbe iniziare ad accorciarsi e la velocità potrebbe rallentare. Osservare per qualsiasi altro danno durante il funzionamento; in tal caso, fermarsi immediatamente.

La colonna si solleverà di 5\~10 mm dopo un breve periodo di tempo quando raggiungerà il punto più basso punto.

Quando la spia del controller manuale è spenta (vedere quanto segue immagine), rilasciando la mano e terminando con il ripristino.

VII. Altezza target preimpostata

1. Quantità di altezza target preimpostata:

Il sistema fornisce 4 gruppi di memorizzazione dell'altezza preimpostata

1. Cancellazione dei dati dell'altezza target preimpostata:

La funzione di cancellazione non è configurata separatamente. Quando un nuovo parametro è impostato, il sistema cancella automaticamente il vecchio parametro.

1. Metodo di funzionamento dell'altezza target preimpostata:

A qualsiasi altezza (stato di reset, non è possibile eseguire questa operazione in stato di errore), il il parametro altezza corrente può essere preimpostato sui tasti 1-4.

Esempio: ÿImpostare l'altezza corrente 56 sul tasto n. 2

ÿPremere il tasto "M" per visualizzare "SET"

ÿEntro 2 secondi, premere "2" prima che "SecImpaia
ÿViene visualizzata la preimpostazione "S-2". Alla fine, viene ripristinata la visualizzazione precedente.
5. Utilizzare il metodo di preimpostazione dell'altezza target: a qualsiasi altezza (stato di ripristino, non è possibile eseguire questa operazione nello stato errato), è possibile utilizzare i tasti 1-4 per raggiungere rapidamente l'altezza targ preimpostata. Se l'altezza corrente è già vicina all'altezza target preimpostata, non verrà eseguita alcunaazione.

ÿ. Funzionamento detelecontrollore

1. Periodo di finestra corrispondenteIl periodo di finestra corrispondente si riattiva dopo 3 secondi. Al termine del periodo verrà emesso un ronzio.

2. Codicecorretto Nel periodo di tempo corrispondente, premendo a lungo il pulsante "su" e attendencintervalli lunghi e 3 brevi di ronzio, significa che il codice corretto è terminato.

ÿ. Tornare indietro quando si incontranostacoli

Oltre allo stato di ripristino, durante il funzionamento, la struttura meccanica subisce improvvisi cambiamenti di carico, che indurranno il controllore a eseguire un'operazione di fallback per evitare rumori esterni di lesioni.

PARAMETRI DELPRODOTTO

	Modello	SicuroCaricamentoPeso	Ingresso	Ingresso adattatorevoltaggio	Regione
1	DT500-A	88 libbre	DC29V 1,8A	100-240 V~50/60 Hz	America
2					Europa
