Producttype	Muurbracket voor plat beeldscherm
Merk	Vevor
Model	RLLF7-X
Afmetingen (L x H x D)	880 x 325 x 90 mm
Nettogewicht	10,77 kg
Maximale veilige belasting	75 kg
Materiaal	Staal
Kanteling	+5° tot -15°
Nivellering	±3°
VESA-compatibiliteit	Standaard (tot 600x400 mm)
Geschikt muurtype	Houten balken of massieve betonnen muur
Benodigd gereedschap	Boormachine, betonboor, waterpas, schroevendraaier, dopsleutel, hamer, balkzoeker
Hoofdfuncties	Muurbefestiging, kanteling, nivellering
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen schurende middelen gebruiken
Veiligheid	Niet de maximale belasting overschrijden; de muur moet 5 keer het totale gewicht kunnen dragen; draag een veiligheidsbril en handschoenen tijdens de montage
Onderdelen en repareerbaarheid	Neem contact op met de klantenservice van Vevor voor vervangende onderdelen
Algemene informatie	Alleen monteren volgens de instructies; alleen gebruiken op massieve betonnen muur of houten balken

Veelgestelde vragen - RLLF7-X Vevor

Is deze beugel compatibel met alle televisies?

De Vevor RLLF7-X beugel is compatibel met de meeste televisies die voldoen aan de VESA-standaard. Controleer de bevestigingsafmetingen aan de achterzijde van uw televisie voor aankoop.

Kan ik deze beugel op een gipsmuur installeren?

Nee, deze beugel is alleen ontworpen voor bevestiging op houten balken of een massieve betonnen muur. Niet monteren op alleen een gipsmuur.

Wat is het maximaal ondersteunde gewicht?

Het maximale veilige draagvermogen is 75 kg. Overschrijd deze limiet nooit.

Welk gereedschap is nodig voor de installatie?

U heeft een boormachine, een betonboor (voor betonnen muur), een waterpas, een schroevendraaier, een dopsleutel, een hamer en een balkzoeker nodig.

Hoe stel ik de kanteling van de televisie af?

Trek de televisie naar de gewenste hoek (van +5° tot -15°), draai vervolgens de 4 kantelbouten vast met een dopsleutel.

Hoe stel ik de televisie waterpas?

Draai de 2 nivelleerbouten aan de achterzijde van de tv-plaat los (maximaal 2 slagen), stel het waterpas in, draai de bouten vervolgens weer vast. Het instelbereik is ±3°.

Wordt de beugel geleverd met alle benodigde schroeven?

Ja, de beugel wordt geleverd met schroeven, ringen en afstandhouders die geschikt zijn voor verschillende soorten televisies (plat of gebogen scherm). Raadpleeg de handleiding om de juiste schroeven te selecteren.

Hoe onderhoud ik deze muurbeugel?

Reinig deze regelmatig met een zachte, droge doek. Gebruik geen schurende of corrosieve middelen. Controleer periodiek of bevestigingen nog vastzitten.

Wat te doen als onderdelen beschadigd zijn?

Inspecteer de beugel voor elk gebruik. Als onderdelen loszitten of beschadigd zijn, gebruik het dan niet en neem contact op met de klantenservice van Vevor via [e-mail].

Kan ik deze beugel gebruiken voor een gebogen scherm?

Ja, de beugel is compatibel met gebogen televisies. Gebruik de meegeleverde afstandhouders bij stap 1-2b van de installatiehandleiding.

GEBRUIKSAANWIJZING RLLF7-X Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Besaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

ENVRAGE

TOUG HOOK LS, HALF PRIJS

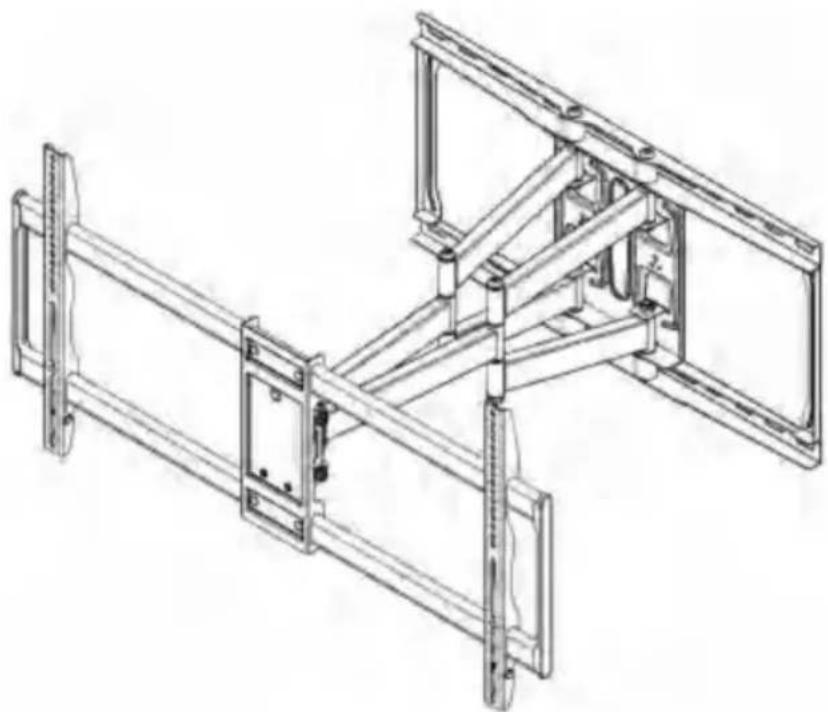

TV-MUURBEVESTIGING

MODEL: RLLF7-X

HULP NODIG? NEEM CONTACT MET ONS OP!

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op.

Neem contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen bij

montage 1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren opleveren. Dit product is ontworpen voor gebruik in houten stijlen en massieve betonnen muren. - Niet alleen op een gipsplaat monteren.

1. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen. montage.
2. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
3. Houd omstanders uit de buurt tijdens de montage.
4. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of andere middelen of medicatie.
5. De producteigenschappen gelden voor correct en volledig gemonteerde producten.

Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, raadpleeg het montageschema van deze handleiding. Pak alle onderdelen uit en scheid ze in een schone werkruimte.

Gebruik

voorzorgsmaatregelen 1. Gewichtsbeperkingen: Overschrijd het maximale draagvermogen van dit product.

1. De muur moet het gewicht van de tv en de beugel samen kunnen dragen.
2. Gebruik dit product niet voor doeleinden die niet expliciet door de fabrikant zijn gespecificeerd. De fabrikant is niet aansprakelijk voor schade of letsel veroorzaakt door onjuiste montage of gebruik.
3. Controleer het apparaat voor elk gebruik. Gebruik het apparaat niet als er onderdelen loszitten of beschadigd zijn.

BEWAAR DEZE HANDLEIDING

BENODIGDE GEREEDSCHAPPEN

(10 mm)

Noppenzoeker Meetlint Potlood

Boor Betonboor

Houtboor Hamer Schroevendraaier Dopsleutel Waterpas

INBEGREPEN HARDWARE

02X2 TV-beugels

MONTAGESTAP

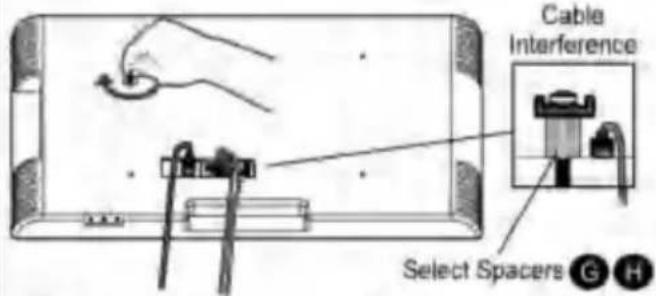

STAP 1 Bevestig de beugels aan de tv

STAP 1-1 Selecteer tv-schroeven

Voorbereiding: Controleer het VESA-patroon van de tv voor installatie. Er past maar één schroefmaat op uw tv.

Opmerking: VESA=Horizontaal x Verticaal (Max VESA: 800x400 mm)

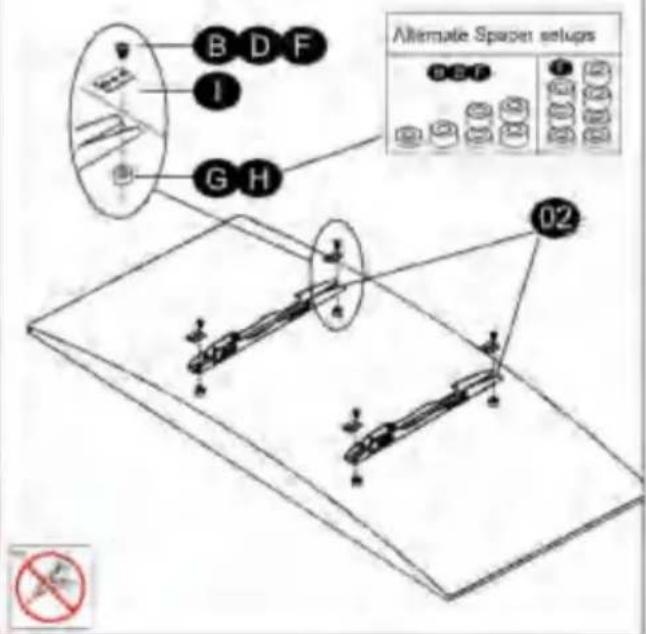

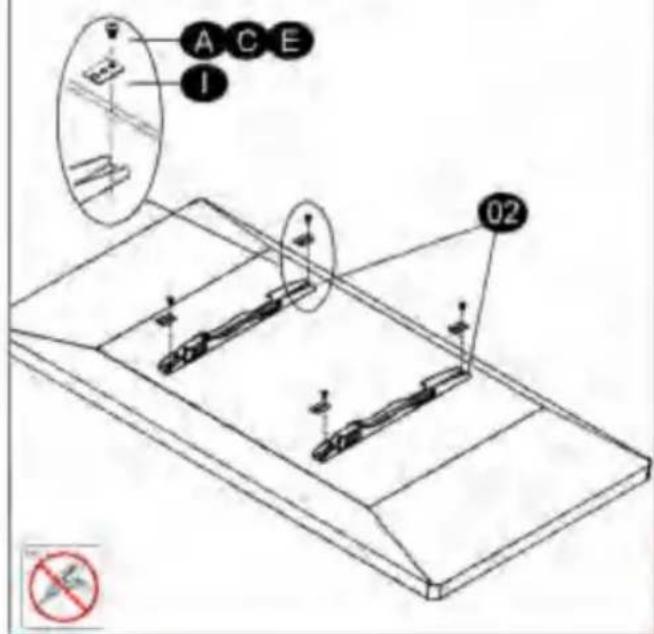

STAP 1-2 Bevestig de tv-beugels

a. Flat-tv (schroef en ring)

b. Gebogen tv (afstandhouder, schroef en ring)

STAP 2 Bevestig de wandplaat aan de muur

Voor installatie op houten staanders volgt u STAP 2A. Voor betoninstallatie volgt u STAP 2B.

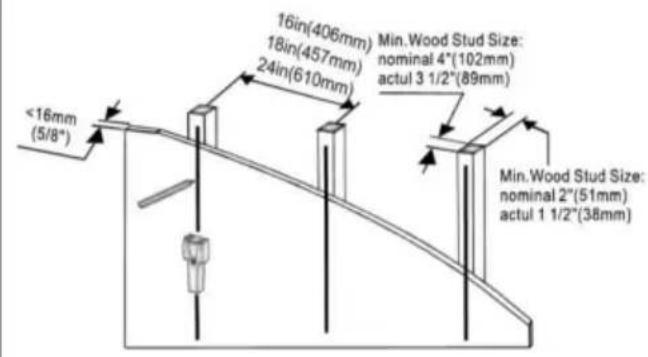

STAP 2A Installatie op houten stijlen

2A-1

STAP 2B Installatie op een massieve betonnen muur

Let op: Deze ankers zijn bedoeld voor muren van massief beton en betonblokken. Gebruik ze NIET in gipsplaten of houten balken.

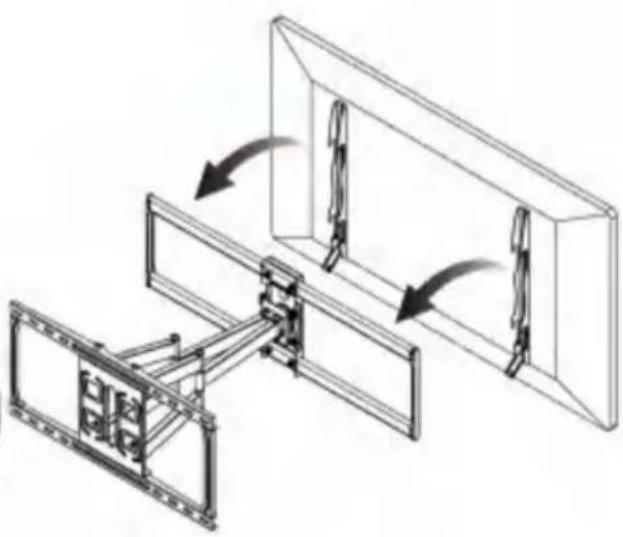

STAP 3 Hang de tv aan de muurplaat en bevestig deze

STAP 4 Aanpassingen

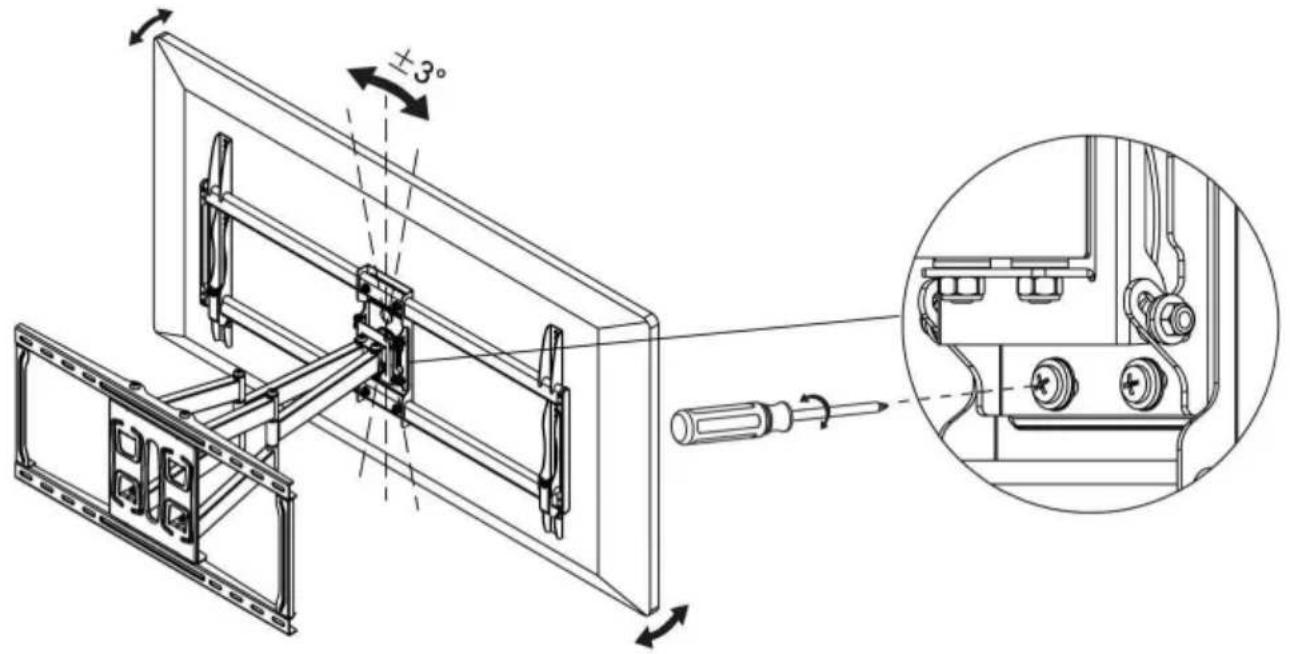

STAP 4-1 TV-nivelleringsaanpassing (±3°)

Draai de 2 stelbouten aan de achterkant van de tv-plaat maximaal 2 slagen los, stel ze waterpas en

draai ze opnieuw vast om ze te bevestigen.

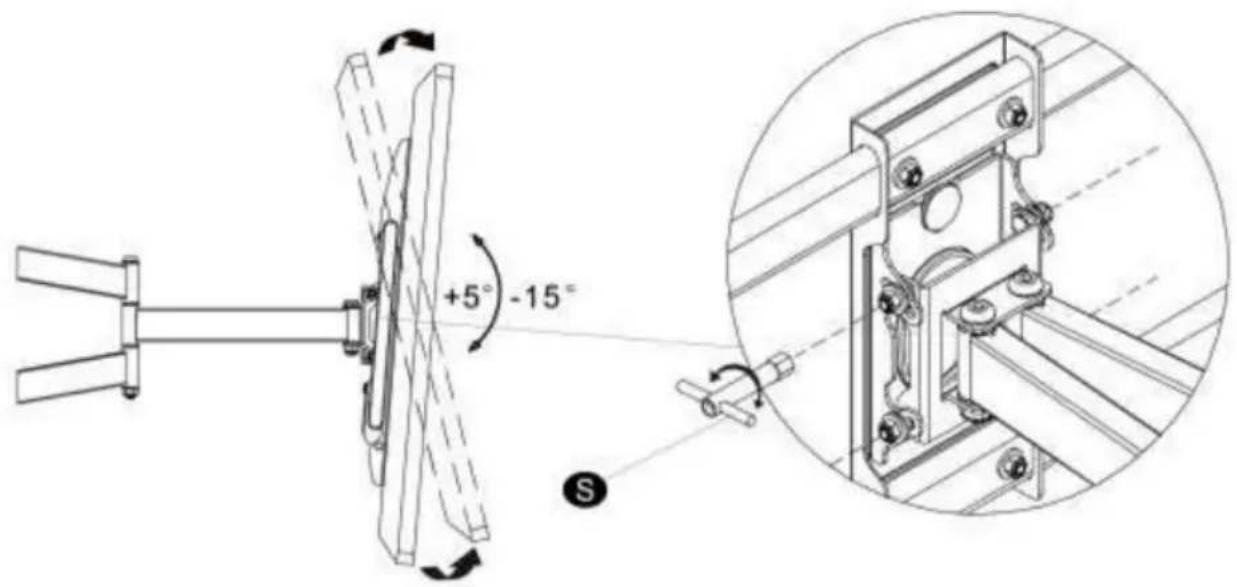

STAP 4-2 Kantelhoekverstelling (+5° tot -15°)

Trek de tv in de gewenste hoek en draai vervolgens de 4 kantelbouten vast met een dopseutel.

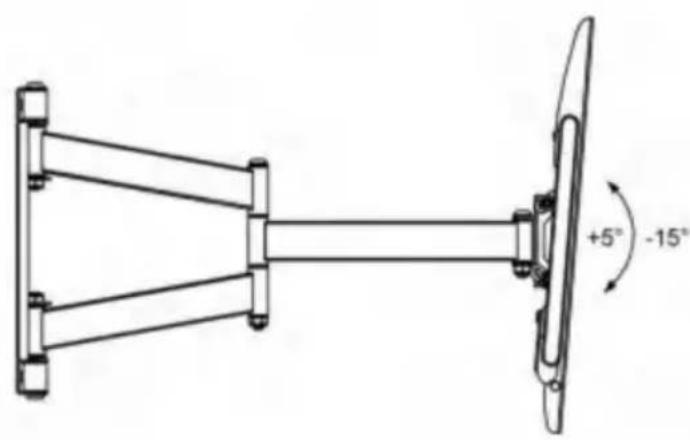

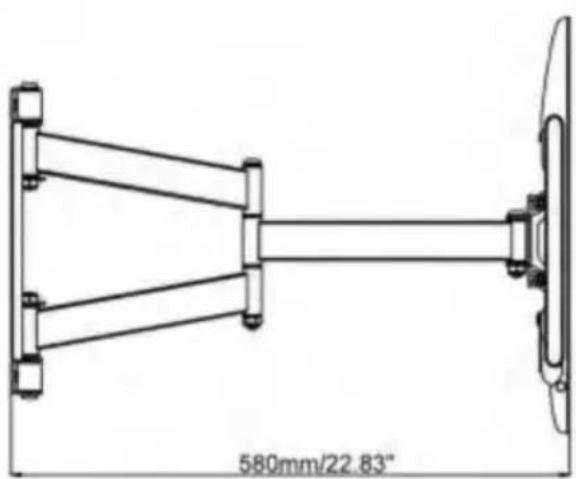

PRODUCTAFMETINGEN

PRODUCTPARAMETER

Model	RLLF7-X
Veilig laadgewicht	75kg
Productgrootte	880*325*90mm
Netto gewicht	10,77kg
