Producttype	Vloerstandaard voor plat scherm met planken
Merk	Vevor
Model	YBTC-03
Afmetingen (L x B x H)	995 x 463 x (1578-1378) mm
Maximale draagvermogen (totaal)	250 lb (113 kg)
Draagvermogen van de TV-positie	205 lb (93 kg)
Draagvermogen van de plank	45 lb (20 kg)
Materiaal	Staal (redelijke schatting)
Verstelbare hoogte	Ja, van 1378 tot 1578 mm
Mobiliteit	Wielen inbegrepen
Montage vereist	Ja, gereedschap meegeleverd (inbussleutels)
Gebruik	Alleen binnenshuis
Onderhoud	Controleer de verbindingen elke 3 maanden
Veiligheid	Overschrijd de lading niet, gebruik veiligheidsvoorzieningen
Inhoud van de verpakking	Palen, planken, wielen, schroeven, sleutels, handleiding
Garantie	Technische ondersteuning en elektronisch garantiecertificaat

Veelgestelde vragen - YBTC-03 Vevor

Welke tv's zijn compatibel met deze standaard?

De standaard is ontworpen voor de meeste platte tv's. Zorg ervoor dat de montagegaten overeenkomen met de meegeleverde schroeven en dat het gewicht van de tv niet hoger is dan 205 lb (93 kg).

Hoe installeer ik de basis van de standaard?

Volg stap 1 tot 3 van de handleiding: monteer de onderste paal met de wielen, bevestig de basisbalk met de M8*16 schroeven en monteer de planken met de M6*12 schroeven.

Is de hoogte van de standaard verstelbaar?

Ja, de hoogte kan worden aangepast tussen 1378 mm en 1578 mm. Steek hiervoor de bovenste paal in de onderste paal en draai de M6*20 knoppen vast.

Wat is het maximale gewicht dat de plank kan dragen?

De plank kan tot 45 lb (20 kg) dragen.

Kan ik deze standaard buitenshuis gebruiken?

Nee, dit product is alleen geschikt voor gebruik binnenshuis. Blootstelling aan buiten kan het product beschadigen en letsel veroorzaken.

Welke gereedschappen zijn nodig voor de montage?

Het gereedschap is inbegrepen in de verpakking: een inbussleutel M4 en een inbussleutel M5. Er is geen extra gereedschap nodig.

Hoe onderhoud ik de standaard?

Controleer regelmatig (minstens elke 3 maanden) of de schroeven goed vastzitten en de standaard stabiel blijft. Vervang of verstevig onderdelen indien nodig.

Wat te doen als er schroeven ontbreken of beschadigd zijn?

Controleer voor installatie of alle onderdelen aanwezig zijn. Als er schroeven ontbreken, neem dan contact op met uw leverancier of de klantenservice via www.vevor.com/support.

Hoe hang ik de tv aan de standaard?

Bevestig de haken aan de achterkant van de tv met de juiste schroeven (kies de juiste lengte), hang de tv vervolgens aan de plaat van de standaard en draai de meegeleverde veiligheidsschroeven vast (stap 6 en 7 van de handleiding).

Waar vind ik de after-sales service of garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op www.vevor.com/support. Bewaar de handleiding ter referentie.

GEBRUIKSAANWIJZING YBTC-03 Vevor

Technische ondersteuning en e-garantiecertificaat

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES

WAARSCHUWING:

Controleer vóór de installatie of de montagegaten, afmetingen en het gewicht van uw tv-standaard voldoen aan de specificaties en normen van

de tv-standaard. Als u vragen of opmerkingen heeft over de

instructies en waarschuwingen, neem dan contact met ons op voor hulp.

Belangrijk:

1. Gebruik bij het installeren van de ondersteuning professionele veiligheidsvoorzieningen en gereedschappen in overeenstemming met de eisen van de assemblage-instructies. Onjuiste installatie kan ertoe leiden dat de tv valt of dat er ernstige schade of letsel ontstaat.
2. Controleer vóór de installatie of het steunoppervlak het gewicht van het apparaat en alle accessoires veilig kan ondersteunen.
3. Overschrijd de beoogde draagkracht niet, anders kan dit ernstig letsel of materiële schade veroorzaken.
4. Dit product bevat kleine onderdelen. Als u deze inslikt, kan dit leiden tot verstikkingsgevaar. Buiten bereik van kinderen houden.
5. Dit product is alleen geschikt voor gebruik binnenshuis. Bij gebruik buitenshuis kan er productschade en risico op persoonlijk letsel ontstaan.

Onderhoud:

Controleer regelmatig de verbinding tussen de beugel en de tv.

om ervoor te zorgen dat het stabiel blijft en controleer of de schroeven niet los zijn geraakt of afgevallen door langdurig gebruik (minimaal eens per drie maanden). Indien van toepassing

Als er veiligheidsrisico's worden geïdentificeerd, moeten de onderdelen onmiddellijk worden vervangen of versterkt.

BEWAAR DEZE HANDLEIDING

ONDERDELENLIJST (TV- STANDAARD)

Onderdelen installeren

(Controleer of de onderdelen compleet zijn voordat u ze installeert en neem contact op met uw

(Neem contact op met de leverancier als deze ontbreken of beschadigd zijn.)

A
	M8*16	Pakking	Katrol
	2 stuks	2 stuks	4 stuks
B
	M6*12
	11 stuks
C
	M6*12	Pakking
	4 stuks	4 stuks
D
	Knop (M6*20)
	2 stuks
EN
	Inbussleutel (M4) 1	Inbussleutel (M5) Steeksleutel
	st.	1 stuk	1 stuk

MONTAGESTAP

STAP 1 (Installeer de basis)

Monteer de onderste paal en de katrol

Katrol steeksleutel 4 stuks

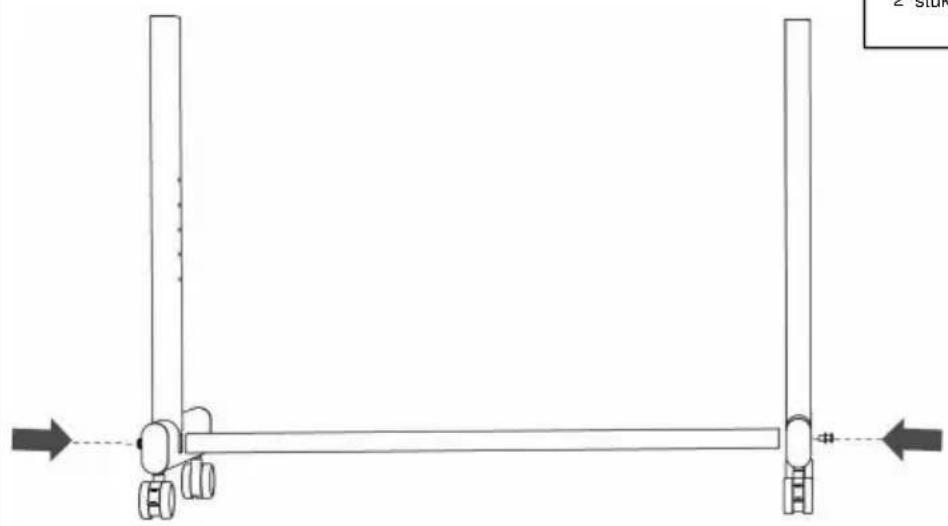

STAP 2 (Installeer de basis)

Een M8*16 A pakking inbussleutel 2 stuks 2 stuks

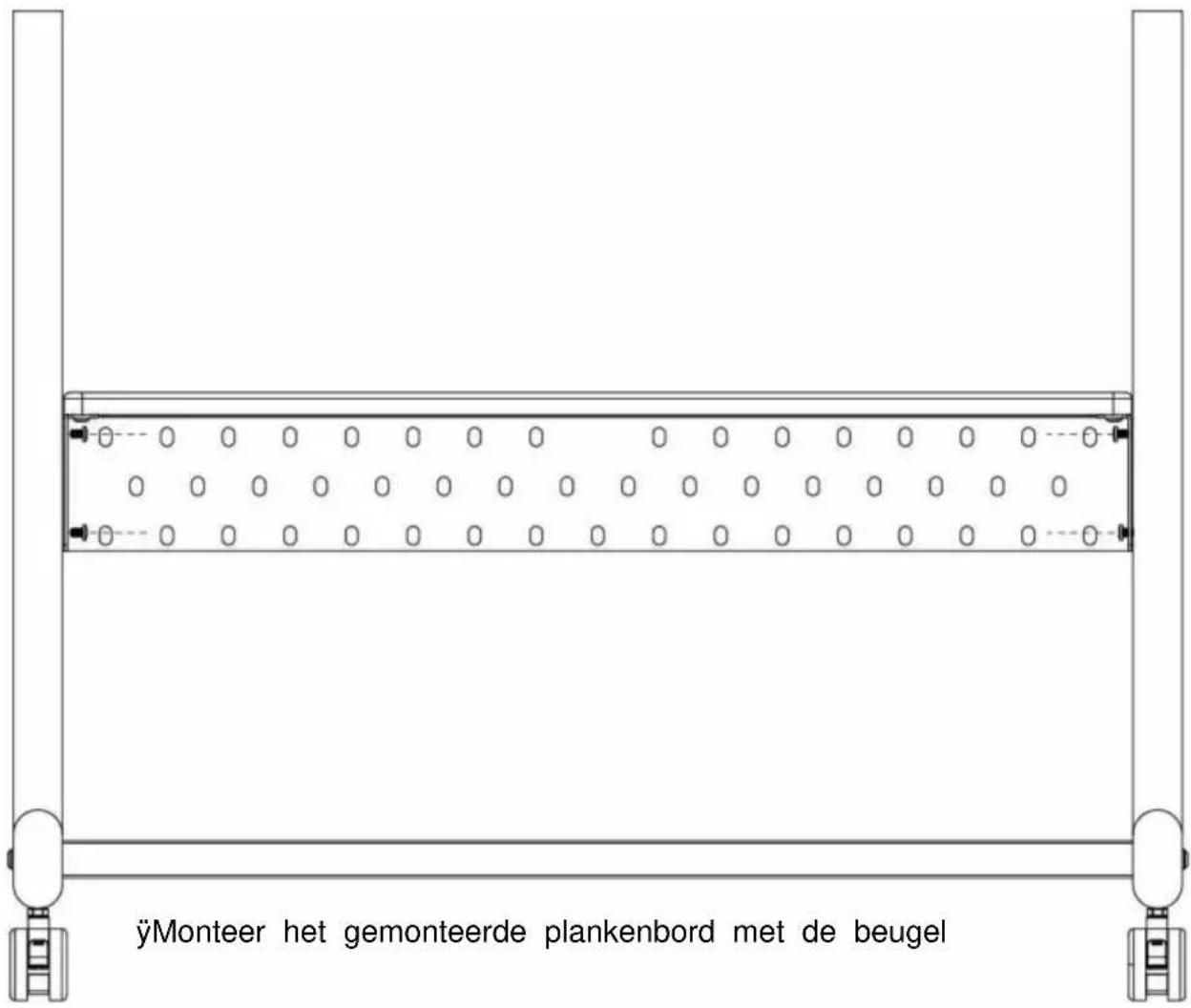

Installatie van planken

Monteer het opslagbord en het spouwbord samen

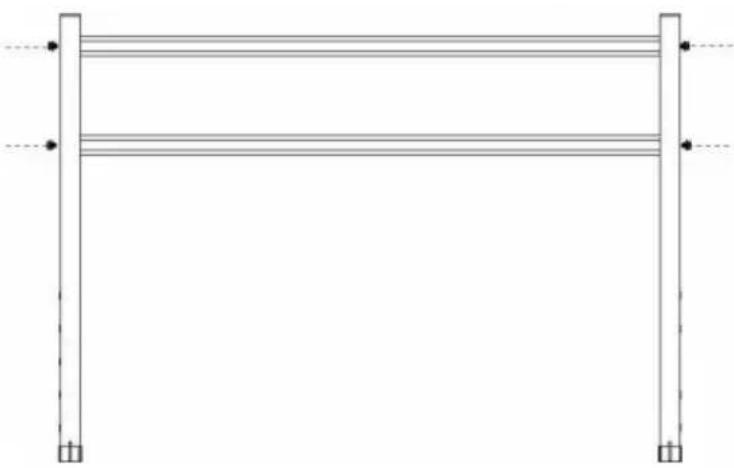

STAP 4 (Oprichting van de bovenste kolom)

De basisbalk en de basis installeren

C M6*12 C Pakking Inbussleutel

4 stuks

4 stuks

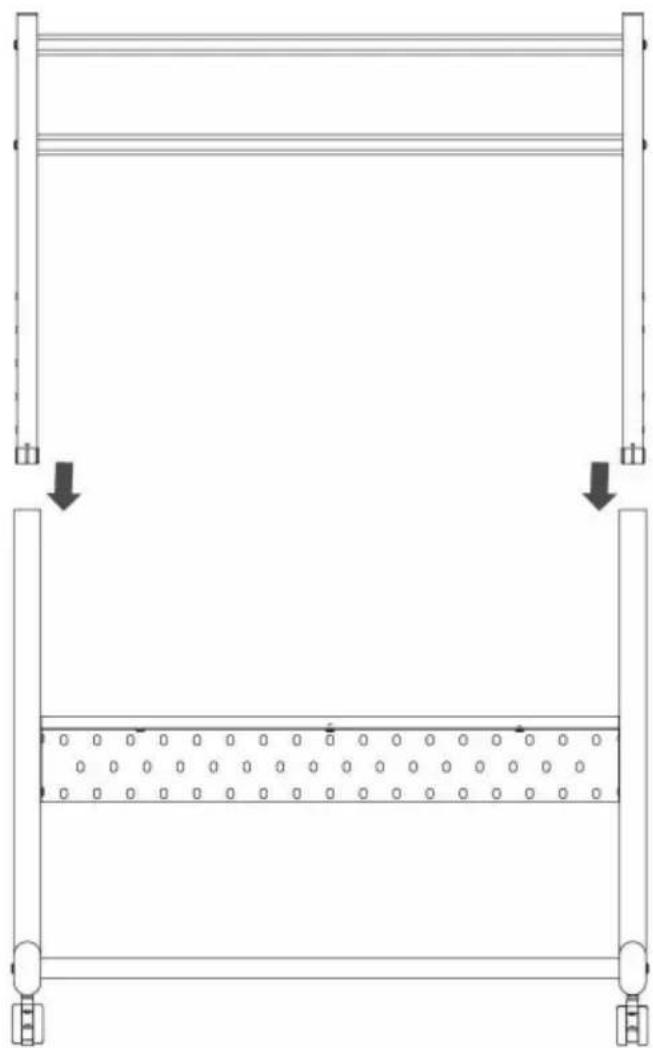

Plaats de bovenste paal in de onderste paal

STAP 5 (Oprichting van de bovenste kolom)

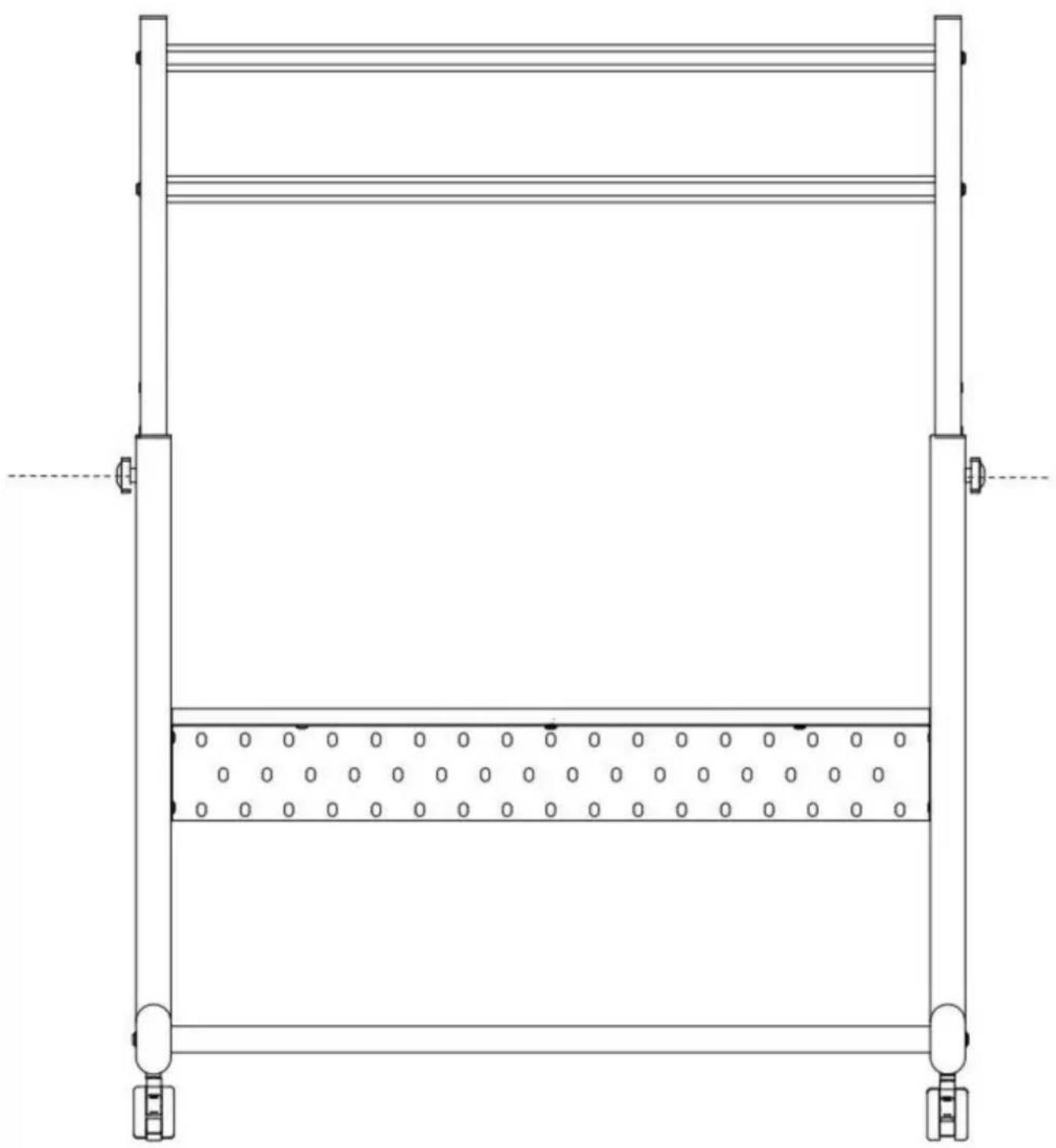

Knoppen installeren

D-M6*20

2 stuks

Installeer de TV-verhoger, die kan in het midden van de haak worden geïnstalleerd en de tv (zoals weergegeven in afbeelding A) of boven de haak (zoals afgebeeld in Figuur B) volgens aan de vraag.

Figuur A Figuur B

Let op: De schroeven mogen niet te kort of te lang zijn bij het monteren. installeren, en de lange schroeven kunnen tussen de haak en de tv.

Bij het installeren van B1-B6 schroeven moet u deze gebruiken volgens de werkelijke vereisten. Selecteer pakkingen op basis van het type schroef. Gebruik toenemende pad volgens de werkelijke vereisten of installeer ze niet.

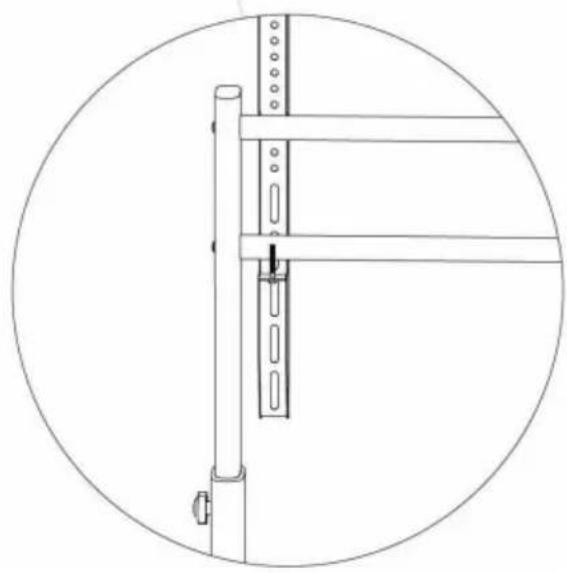

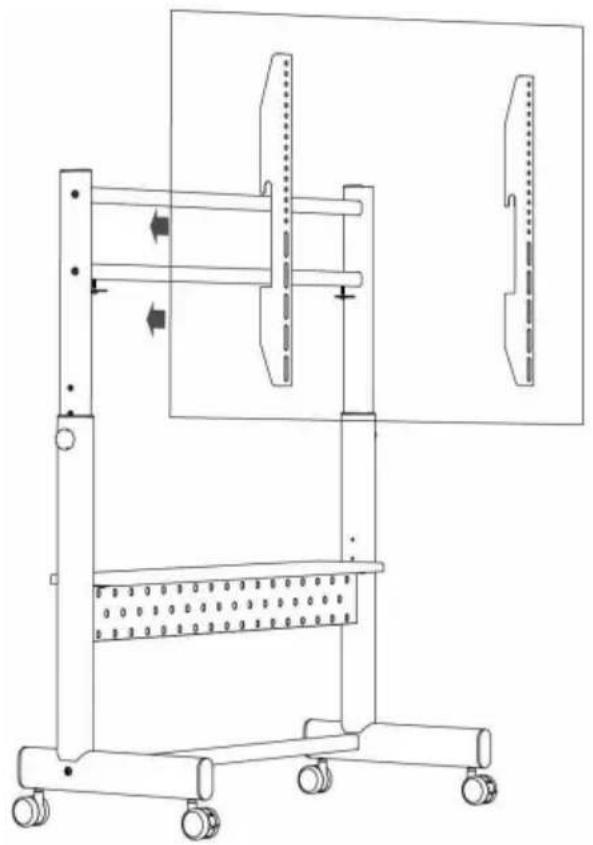

STAP 7 (De tv is op het paneel gemonteerd)

Hang de tv op de tv-standaard en draai de veiligheidsschroeven vast.
