Rodzaj produktu	Stojak na płaski ekran z półkami
Marka	Vevor
Model	YBTC-03
Wymiary (dł. x gł. x wys.)	995 x 463 x (1578-1378) mm
Maksymalna nośność (całkowita)	250 lb (113 kg)
Nośność pozycji TV	205 lb (93 kg)
Nośność półki	45 lb (20 kg)
Materiał	Stal (rozsądne oszacowanie)
Regulowana wysokość	Tak, od 1378 do 1578 mm
Mobilność	Kółka w zestawie
Wymagany montaż	Tak, narzędzia w zestawie (klucze imbusowe)
Przeznaczenie	Tylko do użytku wewnętrznego
Konserwacja	Sprawdzać połączenia co 3 miesiące
Bezpieczeństwo	Nie przekraczać obciążenia, stosować urządzenia zabezpieczające
Zawartość opakowania	Słupki, półki, kółka, śruby, klucze, instrukcja
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancji

Często zadawane pytania - YBTC-03 Vevor

Jakie telewizory są kompatybilne z tym stojakiem?

Stojak jest zaprojektowany dla większości płaskich telewizorów. Upewnij się, że otwory montażowe pasują do dostarczonych śrub, a waga telewizora nie przekracza 205 lb (93 kg).

Jak zamontować podstawę stojaka?

Postępuj zgodnie z krokami 1-3 instrukcji: zmontuj dolny słupek z kółkami, przymocuj belkę podstawy za pomocą śrub M8*16 i zamontuj półki za pomocą śrub M6*12.

Czy wysokość stojaka jest regulowana?

Tak, wysokość można regulować w zakresie od 1378 mm do 1578 mm. W tym celu włóż górny słupek w dolny i dokręć pokrętła M6*20.

Jaka jest maksymalna waga obsługiwana przez półkę?

Półka może wytrzymać do 45 lb (20 kg).

Czy mogę używać tego stojaka na zewnątrz?

Nie, produkt ten jest przeznaczony wyłącznie do użytku wewnętrznego. Ekspozycja na zewnątrz może uszkodzić produkt i spowodować obrażenia.

Jakie narzędzia są potrzebne do montażu?

Narzędzia są dołączone do opakowania: klucz imbusowy M4 i klucz widełkowy imbusowy M5. Żadne dodatkowe narzędzia nie są wymagane.

Jak konserwować stojak?

Okresowo (co najmniej co 3 miesiące) sprawdzaj, czy śruby są dobrze dokręcone, a stojak pozostaje stabilny. W razie potrzeby wymień lub wzmocnij części.

Co zrobić, jeśli brakuje śrub lub są uszkodzone?

Przed montażem sprawdź, czy wszystkie części są obecne. Jeśli brakuje śrub, skontaktuj się ze swoim dostawcą lub obsługą klienta za pośrednictwem www.vevor.com/support.

Jak zawiesić telewizor na stojaku?

Przymocuj haki z tyłu telewizora za pomocą odpowiednich śrub (dobierz długość), a następnie zawieś telewizor na płycie stojaka i dokręć dołączone śruby zabezpieczające (kroki 6 i 7 instrukcji).

Gdzie znaleźć serwis posprzedażowy lub gwarancję?

Pomoc techniczna i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support. Zachowaj instrukcję do celów referencyjnych.

INSTRUKCJA OBSŁUGI YBTC-03 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przed montażem należy upewnić się, że otwory montażowe, wymiary i waga stojaka na telewizor spełniają wymagania i standardy.

stojak pod telewizor. Jeśli masz jakieś pytania lub wątpliwości dotyczące instrukcji i ostrzeżeń, prosimy o kontakt w celu uzyskania pomocy.

Ważny:

1. Podczas montażu podpórki należy stosować profesjonalne środki bezpieczeństwa i narzędzia zgodnie z wymaganiami instrukcji montażu. Nieprawidłowa instalacja może spowodować upadek telewizora lub poważne obrażenia.
2. Przed montażem należy upewnić się, że powierzchnia podparcia może bezpiecznie utrzymać wagę urządzenia i wszystkich akcesoriów.
3. Nie przekraczaj dopuszczalnego obciążenia, w przeciwnym razie może dojść do poważnych obrażeń ciała lub uszkodzenia mienia.
4. Produkt zawiera małe części, których połknięcie może spowodować ryzyko zadławienia. Proszę trzymać poza zasięgiem dzieci.
5. Ten produkt nadaje się wyłącznie do użytku wewnątrz pomieszczeń, stosowanie na zewnątrz może powodować ryzyko uszkodzenia produktu i obrażeń ciała.

Konserwacja:

Proszę okresowo sprawdzać połączenie między uchwytem a telewizorem.

aby upewnić się, że pozostanie stabilny, i sprawdź, czy śruby nie poluzowały się lub

spadły z powodu długotrwałego użytkowania (przynajmniej raz na trzy miesiące). Jeśli zidentyfikowano jakiekolwiek zagrożenia bezpieczeństwa, niezwłocznie wymień lub wzmocnij części.

ZAPISZ TE INSTRUKCJE

LISTA CZĘŚCI (STOJAKA POD TV)

Zainstaluj części

(Przed montażem należy sprawdzić, czy części są kompletne i skontaktować się z dostawcą, jeśli brakuje ich lub są uszkodzone.)

A
	M8*16	Uszczelka	Krażek linowy
	2 szt.	2 szt.	4 szt.
B
	M6*12
	11 szt.
C
	M6*12	Uszczelka
	4 szt.	4 szt.
D
	Gałka (M6*20)
	2 szt.
I
	Klucz imbusowy (M4)	Klucz imbusowy (M5)	Klucz płaski
	1 szt.	1 szt.	1 szt.

KROK MONTAŻU

KROK 1 (Instalacja podstawy)

Złóż dolny słupek i koło pasowe

Klucz płaski do kół pasowych 4 szt.

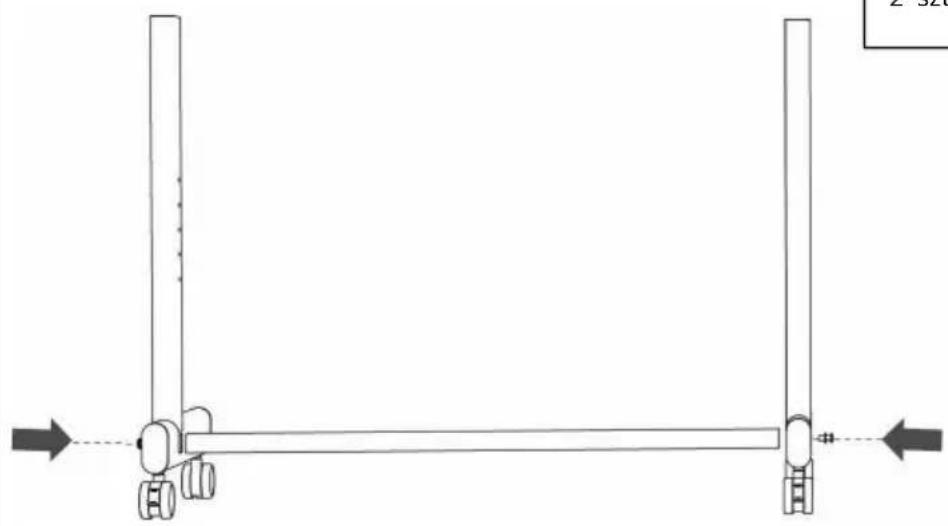

KROK 2 (Instalacja podstawy)

Klucz imbusowy do uszczelek M8*16

2 szt.

2 szt.

Zamontuj listwę bazową i podstawę

KROK 3 (Instalacja podstawy)

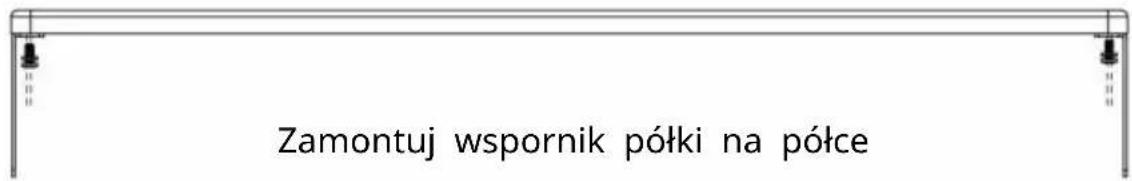

Montaż półki

B Klucz imbusowy M6*12

11 szt.

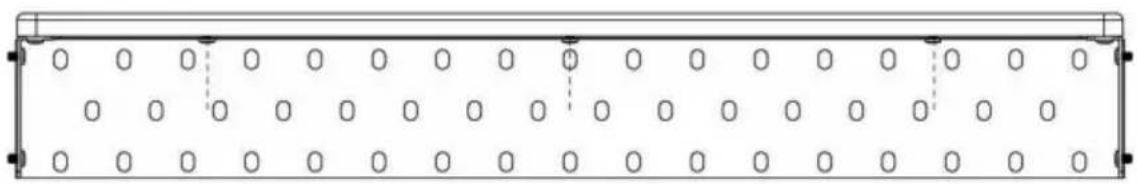

Złóż razem płytę magazynową i płytę wnękową

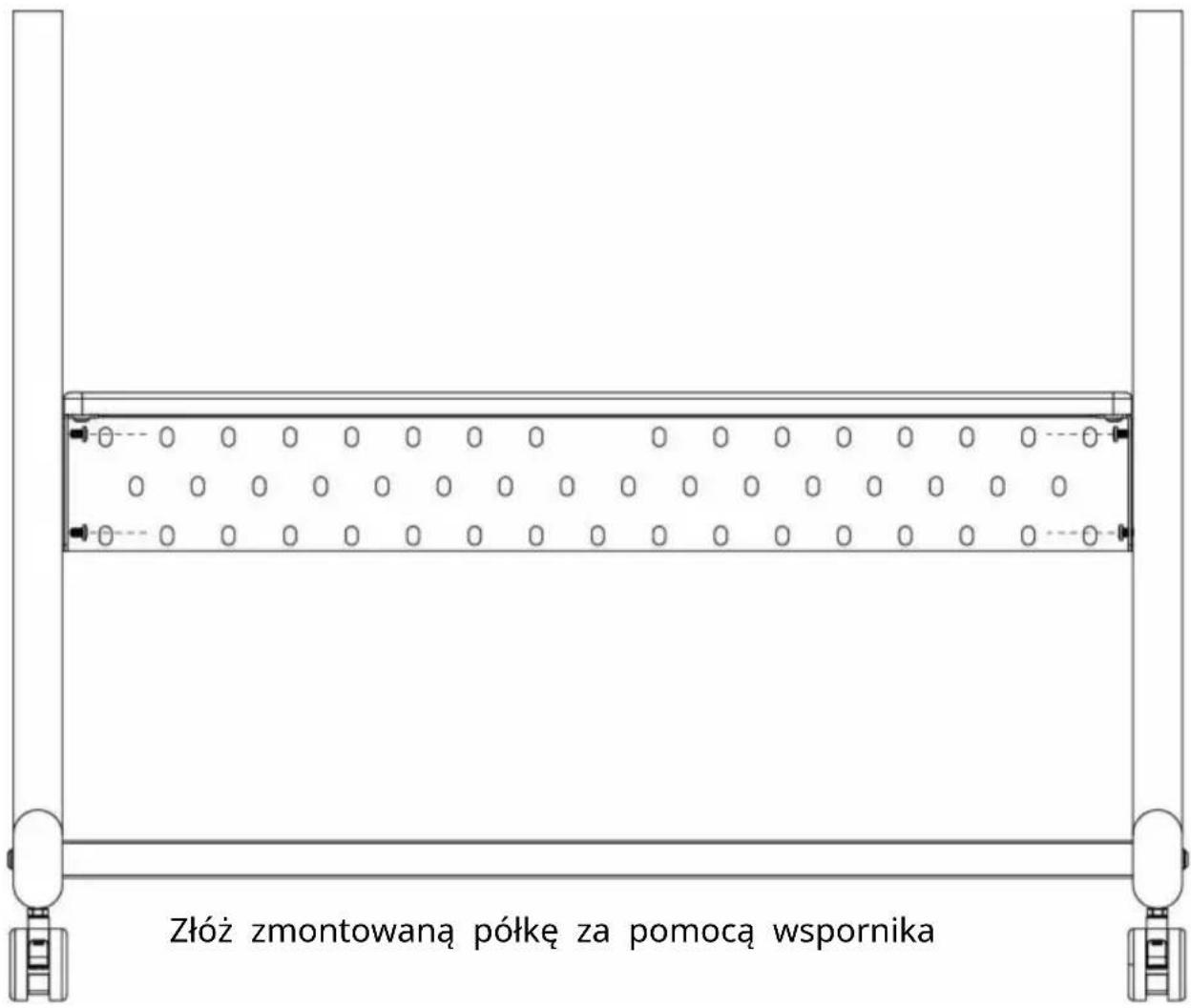

Złóż zmontowaną półkę za pomocą wspornika

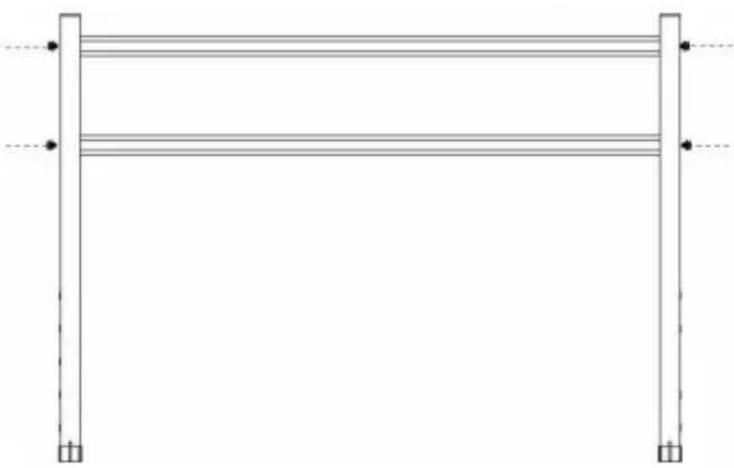

KROK 4 (Wznoszenie górnej kolumny)

Zamontuj listwę bazową i podstawę

C M6*12 C Klucz imbusowy do uszczelek

4 szt.

4 szt.

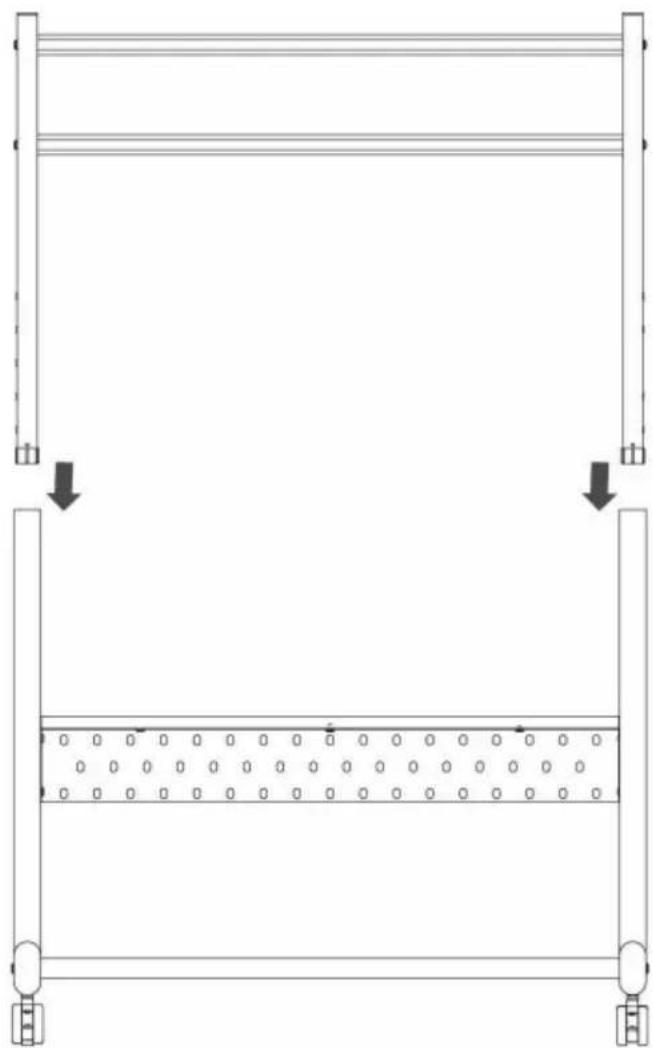

Włóż górny słupek do dolnego słupka

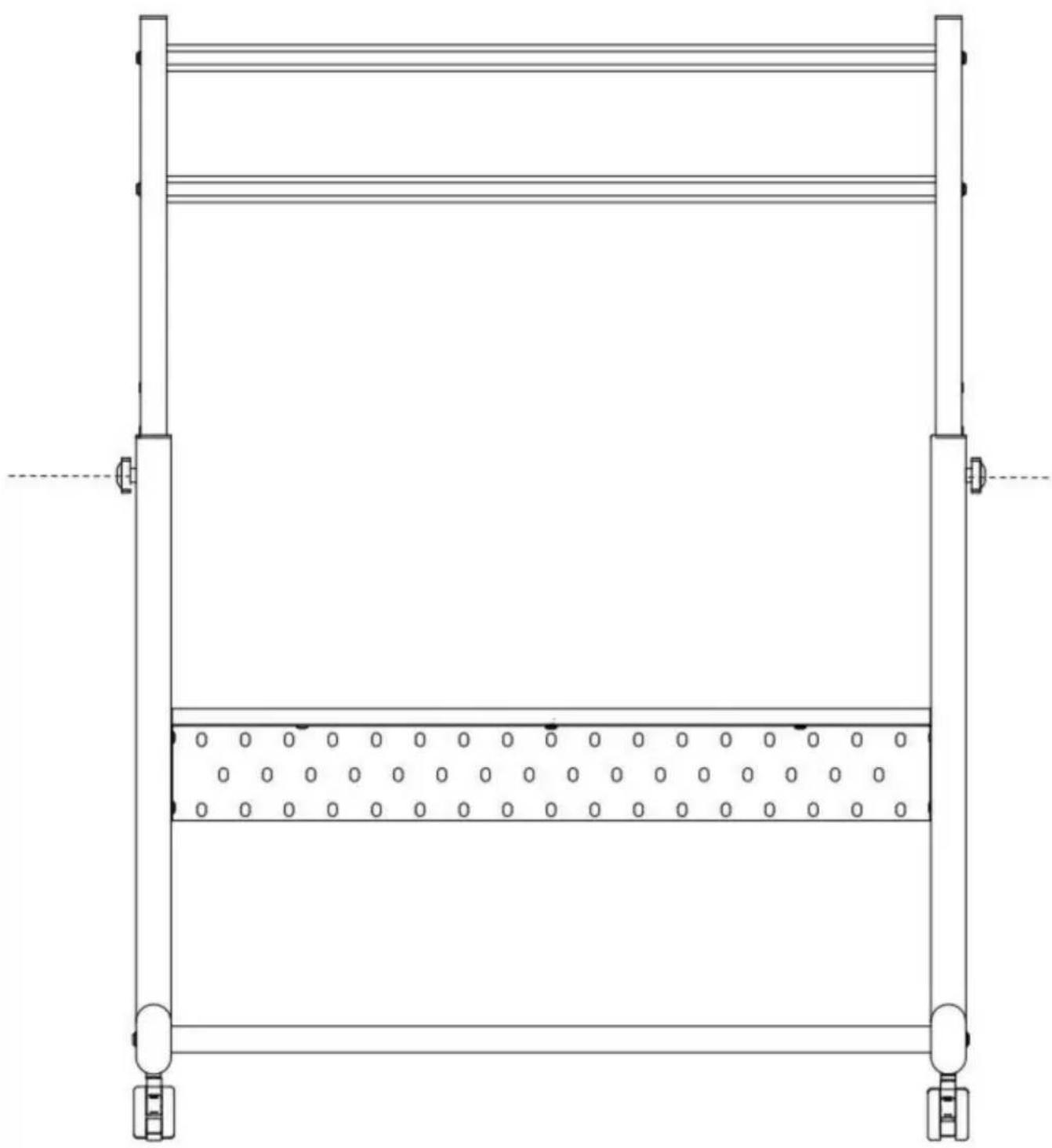

KROK 5 (Wznoszenie górnej kolumny)

Zamontuj pokrętła

M6*20

2 szt.

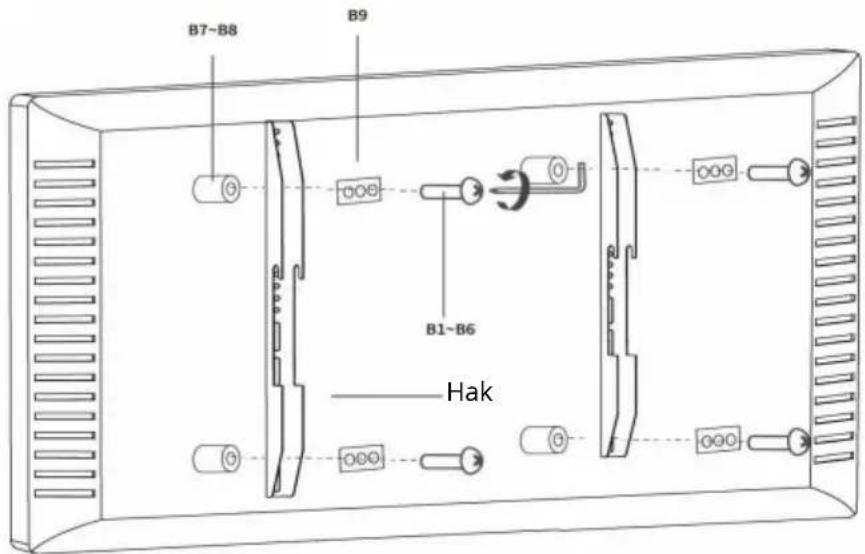

KROK 6 (Instalacja haka)

Zainstaluj podkładkę podwyższającą telewizor, którą można zamontować na środku haka i telewizora (jak pokazano na rysunku A) lub wyżej na haku (jak pokazano na rysunku B) zgodnie z potrzebami.

Rysunek A Rysunek B

Uwaga: Śruby nie powinny być zbyt krótkie ani zbyt długie podczas montażu. Długie śruby można zainstalować między hakiem a telewizorem.

Przy montażu śrub B1-B6 należy stosować je zgodnie z rzeczywistymi wymaganiami.

Wybierz uszczelki w oparciu o typ śruby. Używaj podkładek zwiększających zgodnie z rzeczywistymi wymaganiami lub nie instaluj ich.

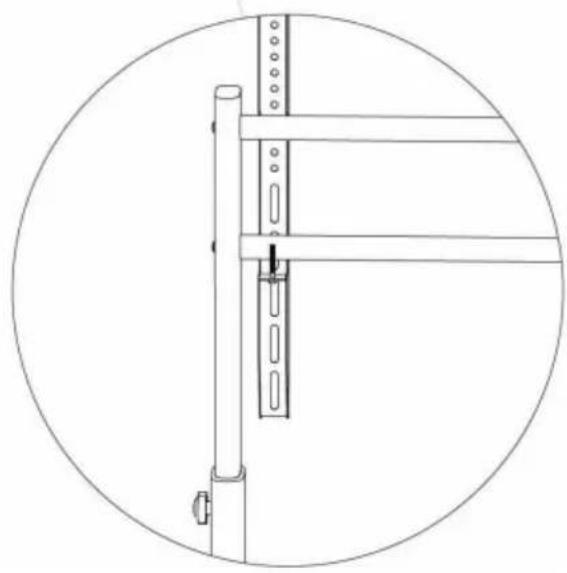

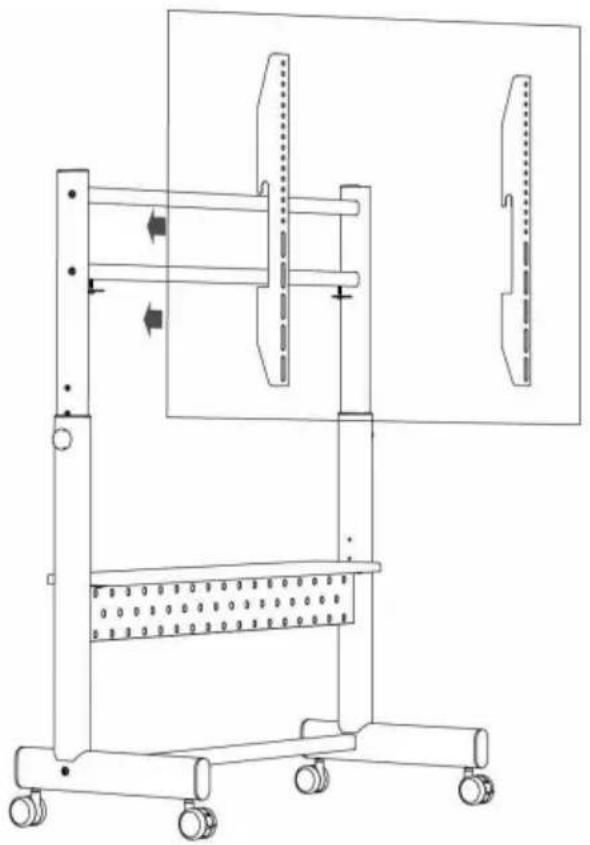

KROK 7 (Telewizor montowany na panelu)

Zawieś telewizor na stojaku i dokręć śruby zabezpieczające.

Model	YBTC-03
Bezpieczna waga załadunkowa	Łącznie 250 funtówPozycja telewizyjna: 205 funtówPaleta: 45 funtów
Rozmiar produktu	995*463*(1578-1378)mm

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
