Produkttyp	Platt skärmställ med hyllor
Märke	Vevor
Modell	YBTC-03
Mått (L x B x H)	995 x 463 x (1578-1378) mm
Maximal lastkapacitet (total)	250 lb (113 kg)
Lastkapacitet för TV-position	205 lb (93 kg)
Lastkapacitet för hylla	45 lb (20 kg)
Material	Stål (rimlig uppskattning)
Justerbar höjd	Ja, från 1378 till 1578 mm
Rörlighet	Hjul ingår
Montering krävs	Ja, verktyg medföljer (insexnycklar)
Användning	Endast inomhus
Underhåll	Kontrollera anslutningarna var tredje månad
Säkerhet	Överskrid inte lasten, använd säkerhetsanordningar
Förpackningens innehåll	Stolpar, hyllor, hjul, skruvar, nycklar, manual
Garanti	Teknisk support och elektroniskt garantibevis

Vanliga frågor - YBTC-03 Vevor

Vilka tv-apparater är kompatibla med detta stativ?

Stativet är utformat för de flesta platta tv-apparater. Se till att monteringshålen matchar de medföljande skruvarna och att tv:ns vikt inte överstiger 205 lb (93 kg).

Hur installerar man stativets bas?

Följ steg 1 till 3 i manualen: montera den nedre stolpen med hjulen, fäst basstången med skruvarna M8*16 och montera hyllorna med skruvarna M6*12.

Är stativets höjd justerbar?

Ja, höjden kan justeras mellan 1378 mm och 1578 mm. För att göra detta, sätt in den övre stolpen i den nedre och dra åt knapparna M6*20.

Vad är den maximala vikten som hyllan kan bära?

Hyllan kan bära upp till 45 lb (20 kg).

Kan jag använda detta stativ utomhus?

Nej, denna produkt är endast avsedd för inomhusbruk. Utomhusexponering kan skada produkten och orsaka skador.

Vilka verktyg behövs för monteringen?

Verktygen medföljer i förpackningen: en insexnyckel M4 och en insexgaffelnyckel M5. Inga ytterligare verktyg krävs.

Hur underhåller man stativet?

Kontrollera regelbundet (minst var 3:e månad) att skruvarna är ordentligt åtdragna och att stativet förblir stabilt. Byt ut eller förstärk delar vid behov.

Vad gör man om skruvar saknas eller är skadade?

Innan installation, kontrollera att alla delar finns. Om skruvar saknas, kontakta din leverantör eller kundtjänst via www.vevor.com/support.

Hur hänger man upp tv:n på stativet?

Fäst krokarna på baksidan av tv:n med lämpliga skruvar (välj rätt längd), häng sedan tv:n på stativets platta och dra åt de medföljande säkerhetsskruvarna (steg 6 och 7 i manualen).

Var hittar man eftermarknadsservice eller garanti?

Teknisk support och elektroniskt garantibevis finns på www.vevor.com/support. Spara manualen för referens.

BRUKSANVISNING YBTC-03 Vevor

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen. Läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende beror på den produkt du fått. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING:

Innan installationen, se till att monteringshålen, dimensionerna och vikten på ditt TV-ställ uppfyller specifikationerna och standarderna för tv-bänken. Om du har några frågor eller funderingar om instruktioner och varningar, kontakta oss för hjälp.

Viktigt:

1. Använd professionella säkerhetsanordningar och verktyg i enlighet med monteringsinstruktionerna. Felaktig installation kan göra att TV:n faller eller skadas allvarligt.
2. Före installation, se till att stödytan kan bära enhetens vikt och alla tillbehör på ett säkert sätt.
3. Överskrid inte den avsedda lastkapaciteten, annars kan det orsaka allvarlig personskada eller egendomsskada.
4. Denna produkt innehåller små delar. Sväljning av dem kan orsaka kvävningsrisk. Förvara dem utom räckhåll för barn.
5. Denna produkt är endast lämplig för inomhusbruk. Utomhusbruk kan orsaka produktskador och risk för personskador.

Underhåll:

Kontrollera med jämna mellanrum anslutningen mellan fästet och TV:n för att säkerställa att den förblir stabil och kontrollera att skruvarna inte har lossnat eller fallit av på grund av långvarig användning (minst en gång var tredje månad). Om några säkerhetsrisker identifieras, byt ut eller förstärk delarna omgående.

SPARA DENNA MANUAL

DELLISTA (TV-STÄLL)

Installera delar

(Se till att kontrollera att delarna är kompletta före installationen och kontakta din leverantör om de saknas eller är skadade.)

A
	M8*16	Packning	Remskiva
	2 st	2 st	4 st
B
	M6*12
	11 st
C
	M6*12	Packning
	4 st	4 st
D
	Knopp (M6*20)
	2 st
och
	Insexnyckel (M4)	Insexnyckel (M5)	öppningsnyckel
	1 st	1 st	1 st

MONTERINGSSTEG

STEG 1 (Installera basen)

Montera den nedre stolpen och remskivan

Remskiva med öppen skiftnyckel 4 st

STEG 2 (Installera basen)

En M8*16 A-packning, sexkantnyckel 2 st 2 st

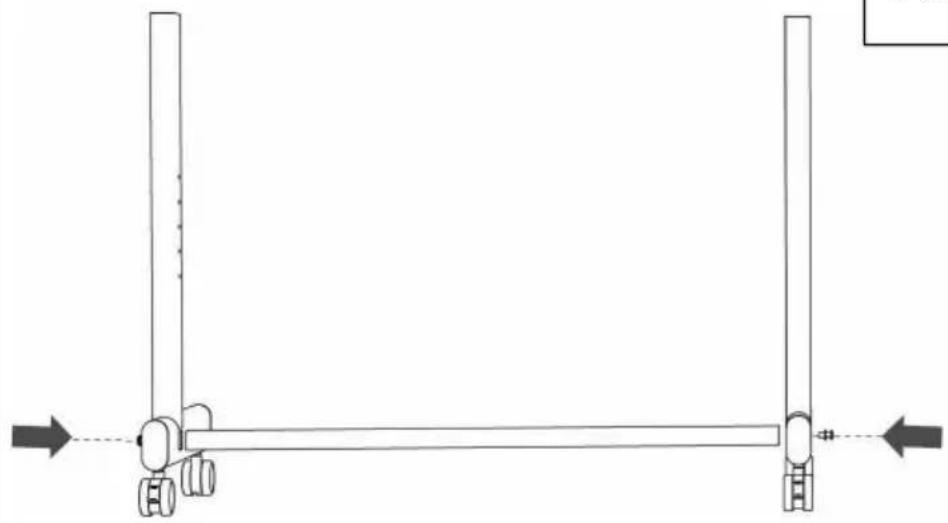

Installera basstången och basen

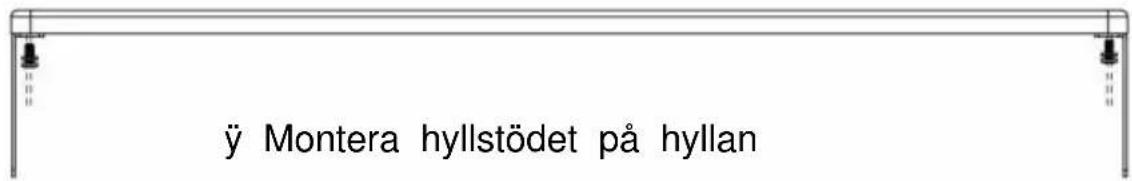

STEG 3 (Installera basen)

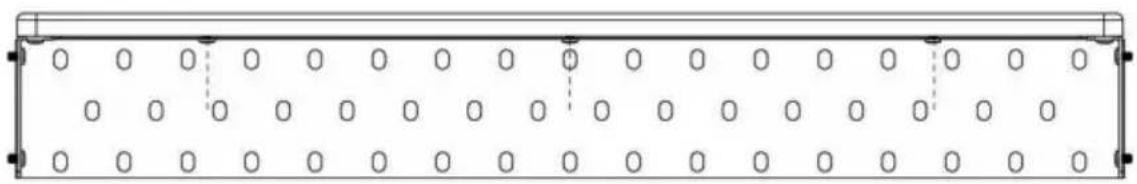

Hyllmontering

B M6*12 Insexnyckel

11 st

Sätt ihop förvaringskortet och hålrummet

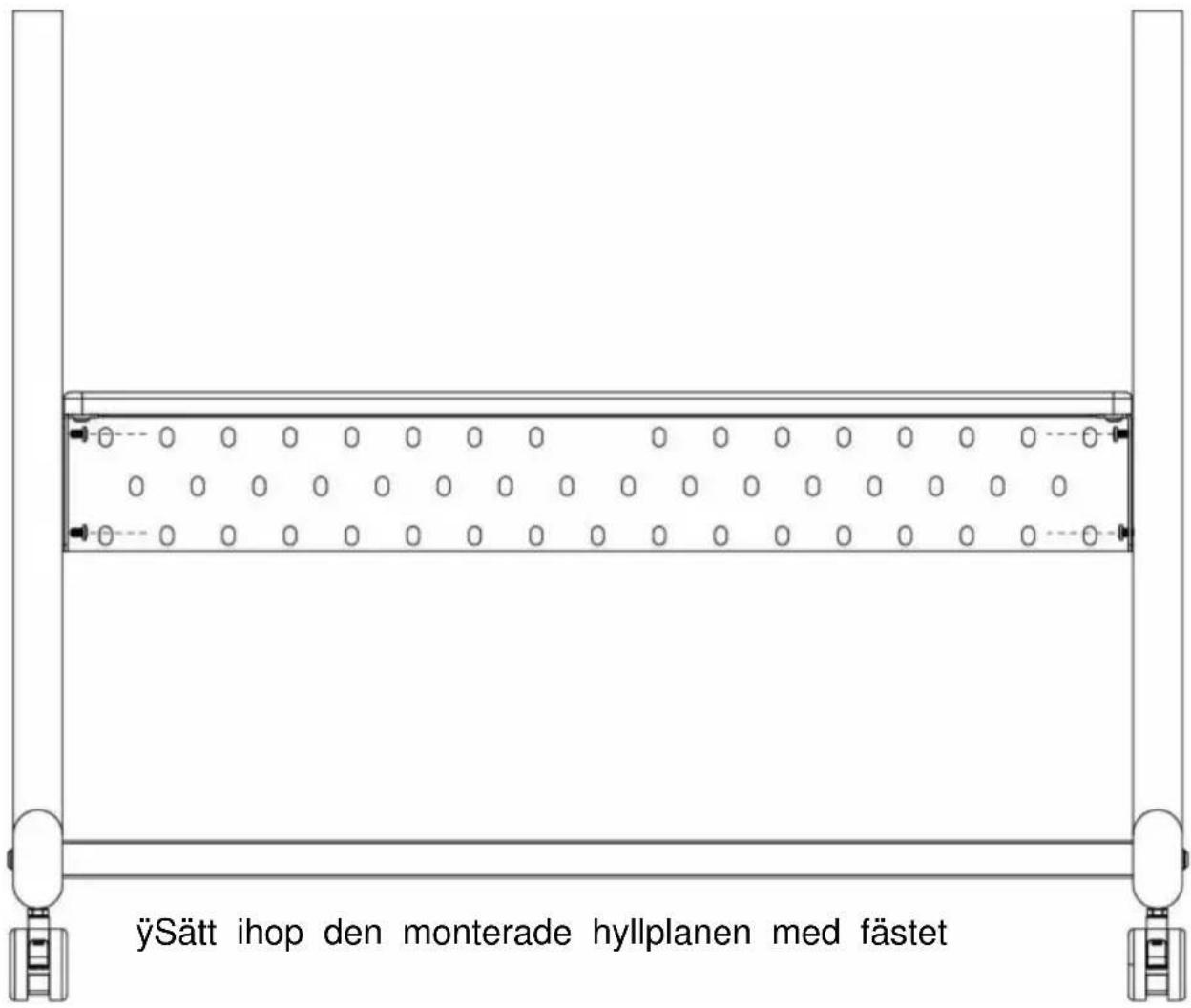

Sätt ihop den monterade hyllplanen med fästet

STEG 4 (uppförande av övre kolumn)

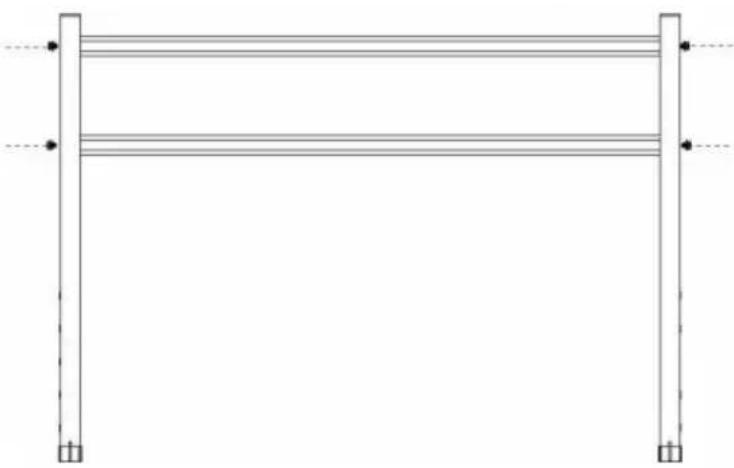

Installera basstången och basen

C M6*12 C Packning Insexnyckel

4 st

4 st

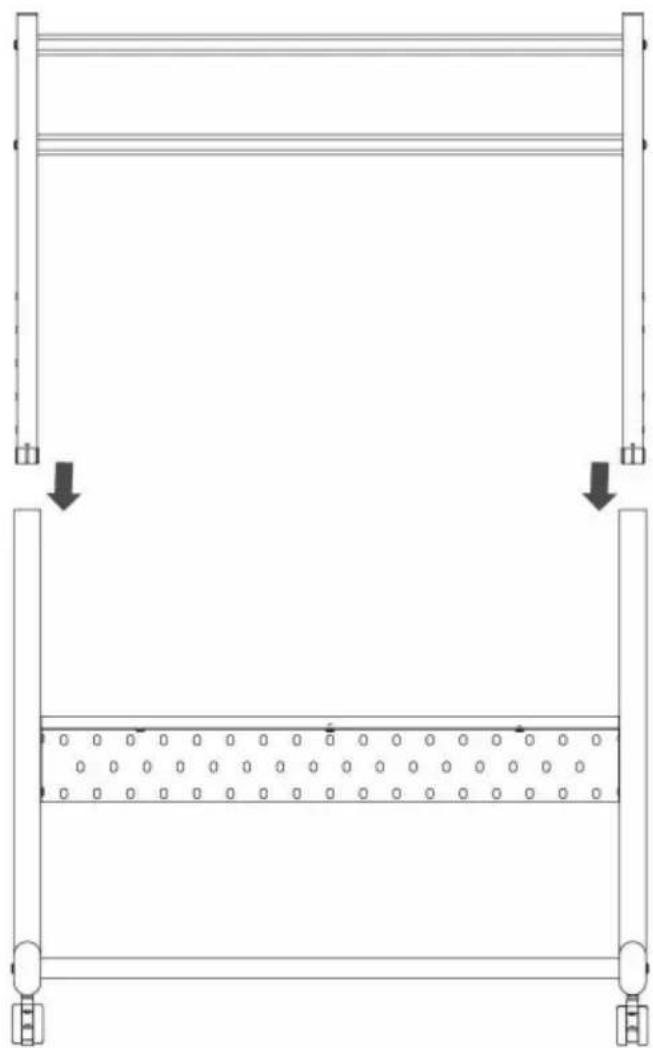

Sätt in den övre stolpen i den nedre stolpen

STEG 5 (uppförande av övre kolumn)

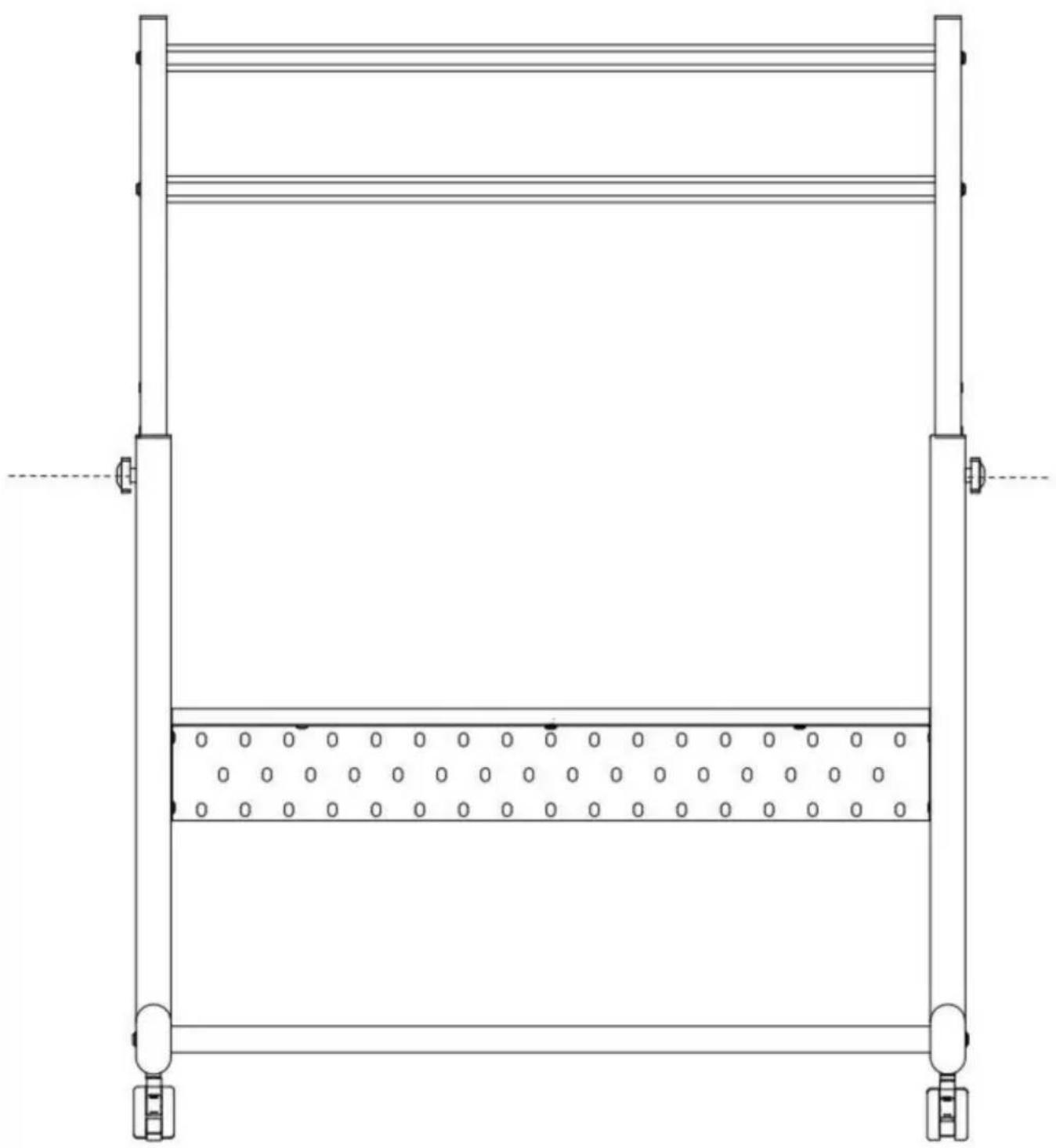

Montera knoppar

D M6*20

2 st

Installera TV:ns höjningsdyna, som kan installeras i mitten av kroken och TV:n (som visas i figur A) eller ovan kroken (som visas i figur B) enligt till efterfrågan.

Bild A Bild B

Obs: Skruvarna får inte vara för korta eller för långa när installation, och de långa skruvarna kan installeras mellan krok och TV.

Vid montering av B1-B6 skruvar, använd dem enligt de faktiska kraven.

Välj packningar baserat på skruvtyp. Använd ökande pad enligt faktiska krav eller inte installera dem.

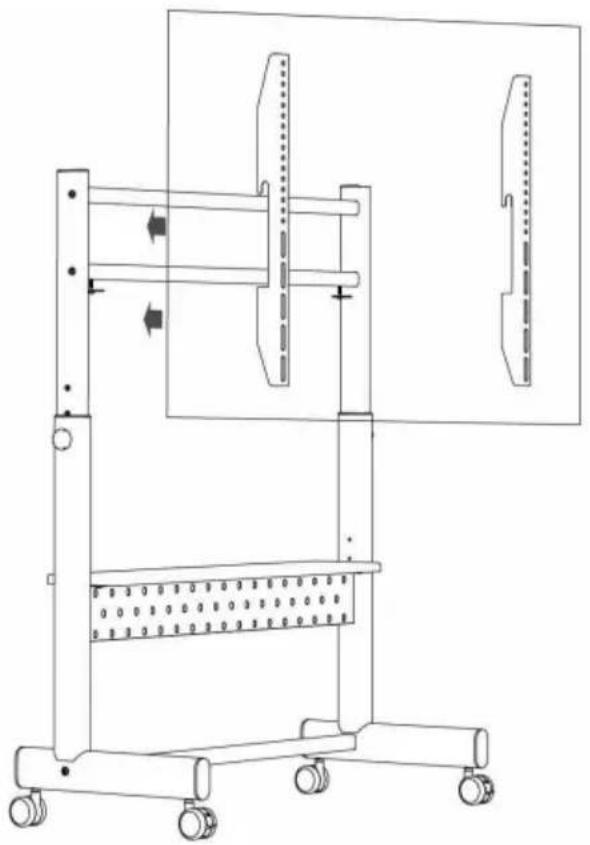

STEG 7 (TV:n är monterad på panelen)

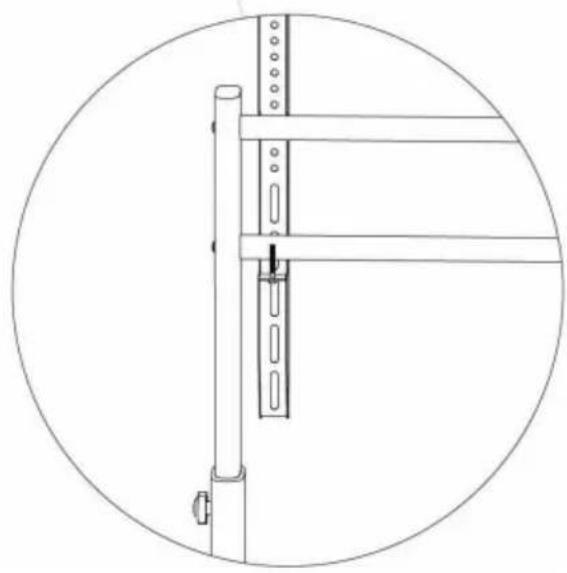

Häng upp TV:n på TV-bänken och dra åt säkerhetsskruvarna
