Produkttyp	Flachbildschirmständer mit Regalen
Marke	Vevor
Modell	YBTC-03
Abmessungen (B x T x H)	995 x 463 x (1578-1378) mm
Maximale Tragfähigkeit (gesamt)	250 lb (113 kg)
Tragfähigkeit der TV-Position	205 lb (93 kg)
Tragfähigkeit des Regals	45 lb (20 kg)
Material	Stahl (vernünftige Schätzung)
Höhenverstellbar	Ja, von 1378 bis 1578 mm
Mobilität	Rollen enthalten
Montage erforderlich	Ja, Werkzeuge im Lieferumfang (Inbusschlüssel)
Verwendung	Nur für Innenräume
Pflege	Verbindungen alle 3 Monate überprüfen
Sicherheit	Die Last nicht überschreiten, Sicherheitsvorrichtungen verwenden
Lieferumfang	Pfosten, Regale, Rollen, Schrauben, Schlüssel, Anleitung
Garantie	Technische Unterstützung und elektronische Garantieurkunde

Häufig gestellte Fragen - YBTC-03 Vevor

Welche Fernseher sind mit dieser Halterung kompatibel?

Die Halterung ist für die meisten Flachbildfernseher ausgelegt. Stellen Sie sicher, dass die Montagelöcher mit den mitgelieferten Schrauben übereinstimmen und das Gewicht des Fernsehers 205 lb (93 kg) nicht überschreitet.

Wie installiere ich die Basis der Halterung?

Befolgen Sie die Schritte 1 bis 3 der Anleitung: Montieren Sie den unteren Pfosten mit den Rollen, befestigen Sie die Basisstange mit den Schrauben M8*16 und montieren Sie die Regale mit den Schrauben M6*12.

Ist die Höhe der Halterung verstellbar?

Ja, die Höhe kann zwischen 1378 mm und 1578 mm eingestellt werden. Dazu den oberen Pfosten in den unteren Pfosten einsetzen und die Knöpfe M6*20 festziehen.

Was ist das maximale Gewicht, das das Regal tragen kann?

Das Regal kann bis zu 45 lb (20 kg) tragen.

Kann ich diese Halterung im Freien verwenden?

Nein, dieses Produkt ist nur für die Verwendung in Innenräumen geeignet. Die Einwirkung von Witterung kann das Produkt beschädigen und zu Verletzungen führen.

Welche Werkzeuge werden für die Montage benötigt?

Die Werkzeuge sind im Lieferumfang enthalten: ein Inbusschlüssel M4 und ein Gabelschlüssel M5. Es sind keine weiteren Werkzeuge erforderlich.

Wie pflege ich die Halterung?

Überprüfen Sie regelmäßig (mindestens alle 3 Monate), ob die Schrauben fest angezogen sind und die Halterung stabil bleibt. Ersetzen oder verstärken Sie Teile bei Bedarf.

Was tun, wenn Schrauben fehlen oder beschädigt sind?

Überprüfen Sie vor der Installation, ob alle Teile vorhanden sind. Wenn Schrauben fehlen, wenden Sie sich an Ihren Händler oder den Kundendienst unter www.vevor.com/support.

Wie hänge ich den Fernseher an die Halterung?

Befestigen Sie die Haken mit den passenden Schrauben (Länge richtig wählen) an der Rückseite des Fernsehers, hängen Sie den Fernseher dann an die Halterungsplatte und ziehen Sie die mitgelieferten Sicherheitsschrauben fest (Schritte 6 und 7 der Anleitung).

Wo finde ich den Kundendienst oder die Garantie?

Der technische Support und die elektronische Garantieurkunde sind auf www.vevor.com/support verfügbar. Bewahren Sie die Anleitung als Referenz auf.

BEDIENUNGSANLEITUNG YBTC-03 Vevor

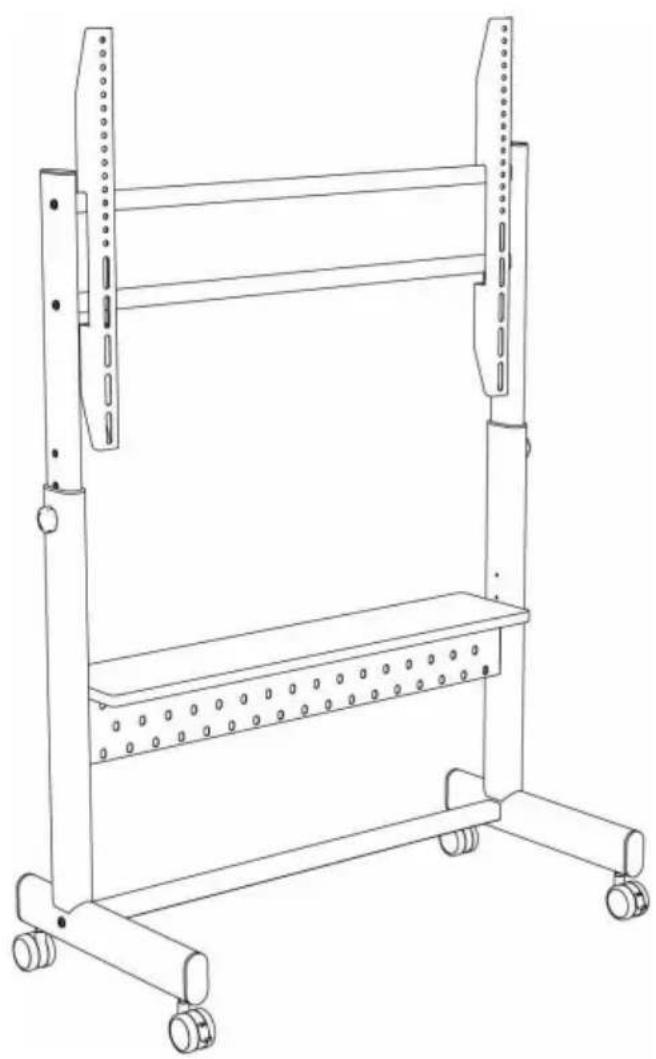

UNIVERSAL-TV-STÄNDER

MODELL: YBTC-03

Technischer Support und E-Garantie-Zertifikat

UNIVERSAL-TV-STÄNDER

MODELL: YBTC-03

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Stellen Sie vor der Installation sicher, dass die Befestigungslöcher, Abmessungen und das Gewicht Ihres TV-Ständers den Spezifikationen und Standards entsprechen.

Wenn Sie Fragen zu den Anweisungen und Warnungen haben, kontaktieren Sie uns bitte für Hilfe.

Anweisungen und Warnungen, bitte kontaktieren Sie uns für Hilfe.

Wichtig:

1. Verwenden Sie bei der Montage der Stütze professionelle Sicherheitsvorrichtungen und Werkzeuge entsprechend den Anforderungen der Montageanleitung. Eine unsachgemäße Installation kann zum Herunterfallen des Fernsehgeräts oder zu schweren Verletzungen führen.
2. Stellen Sie vor der Installation sicher, dass die Auflagefläche sicher das Gewicht des Gerätes und sämtlichen Zubehörs tragen kann.
3. Bitte überschreiten Sie nicht die vorgesehene Tragfähigkeit, sonst kann es schwere Verletzungen oder Sachschäden verursachen.
4. Dieses Produkt enthält Kleinteile, deren Verschlucken zu Erstickungsgefahr führen kann. Bitte außerhalb der Reichweite von Kindern aufbewahren.
5. Dieses Produkt ist nur für den Einsatz im Innenbereich geeignet. Bei Einsatz im Freien kann es zu Produktschäden und Verletzungen kommen.

Wartung:

Bitte überprüfen Sie regelmäßig die Verbindung zwischen der Halterung und dem Fernseher, um sicherzustellen, dass sie stabil bleibt, und überprüfen Sie, dass sich die Schrauben nicht gelöst haben oder durch langfristige Nutzung abgefallen sind (mindestens einmal alle drei Monate).

Werden Sicherheitsrisiken erkannt, sind die Teile zeitnah auszutauschen oder zu verstärken.

BEWAHREN SIE DIESES HANDBUCH AUF

TEILELISTE (TV-STÄNDER)

Teile installieren

(Überprüfen Sie vor der Installation unbedingt die Vollständigkeit der Teile und wenden Sie sich an Ihren Lieferanten, wenn sie fehlen oder beschädigt sind.)

A
	M8*16	Dichtung	Rolle
	2 Stück	2 Stück 4 Stück
B
	M6*12
	11 Stück
C
	M6*12	Dichtung
	4 Stück	4 Stück
D
	Knopf (M6*20)
	2 Stück
UNO
	Inbusschlüssel (M4) 1	Inbusschlüssel (M5)	Gabelschlüssel
	Stück	1 Stück	1 Stück

MONTAGESCHRITTE

SCHRITT 1 (Basis installieren)

Montieren Sie den unteren Pfosten und die Rolle

Riemenscheiben-Maulschlüssel 4 Stück

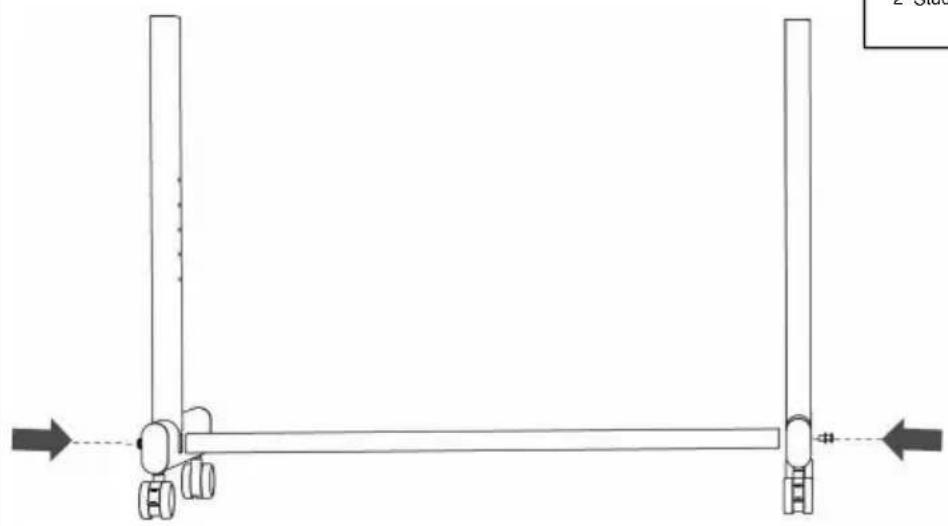

SCHRITT 2 (Basis installieren)

A M8*16 A Dichtungs-Inbusschlüssel 2 Stück 2 Stück

Installieren Sie die Basisstange und die Basis

SCHRITT 3 (Basis installieren)

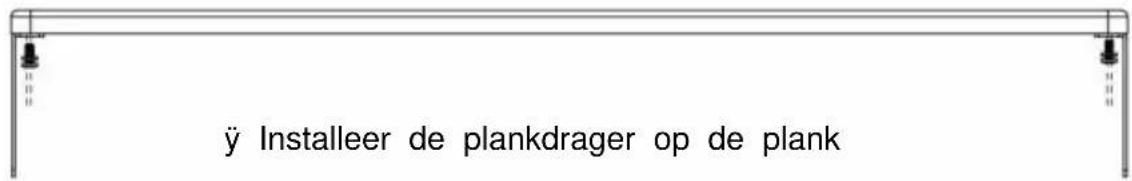

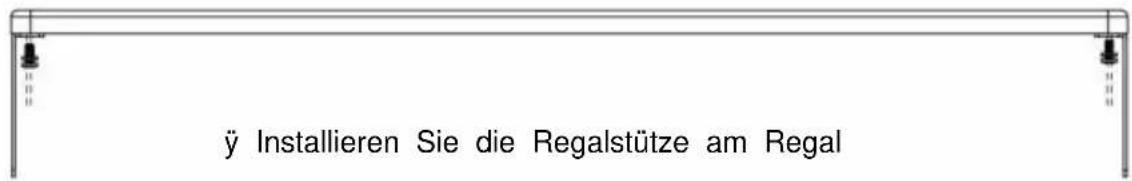

Regalmontage

B M6*12 Inbusschlüssel

11 Stück

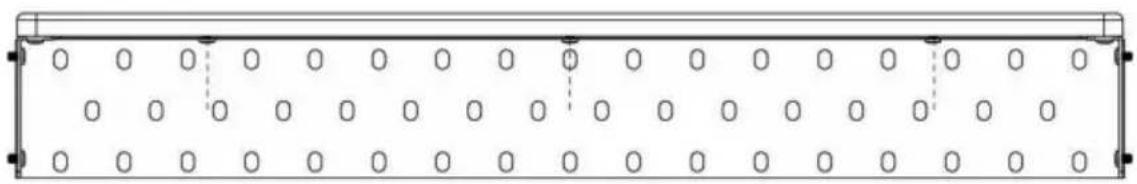

Montieren Sie die Lagerplatte und die Hohlraumplatte zusammen

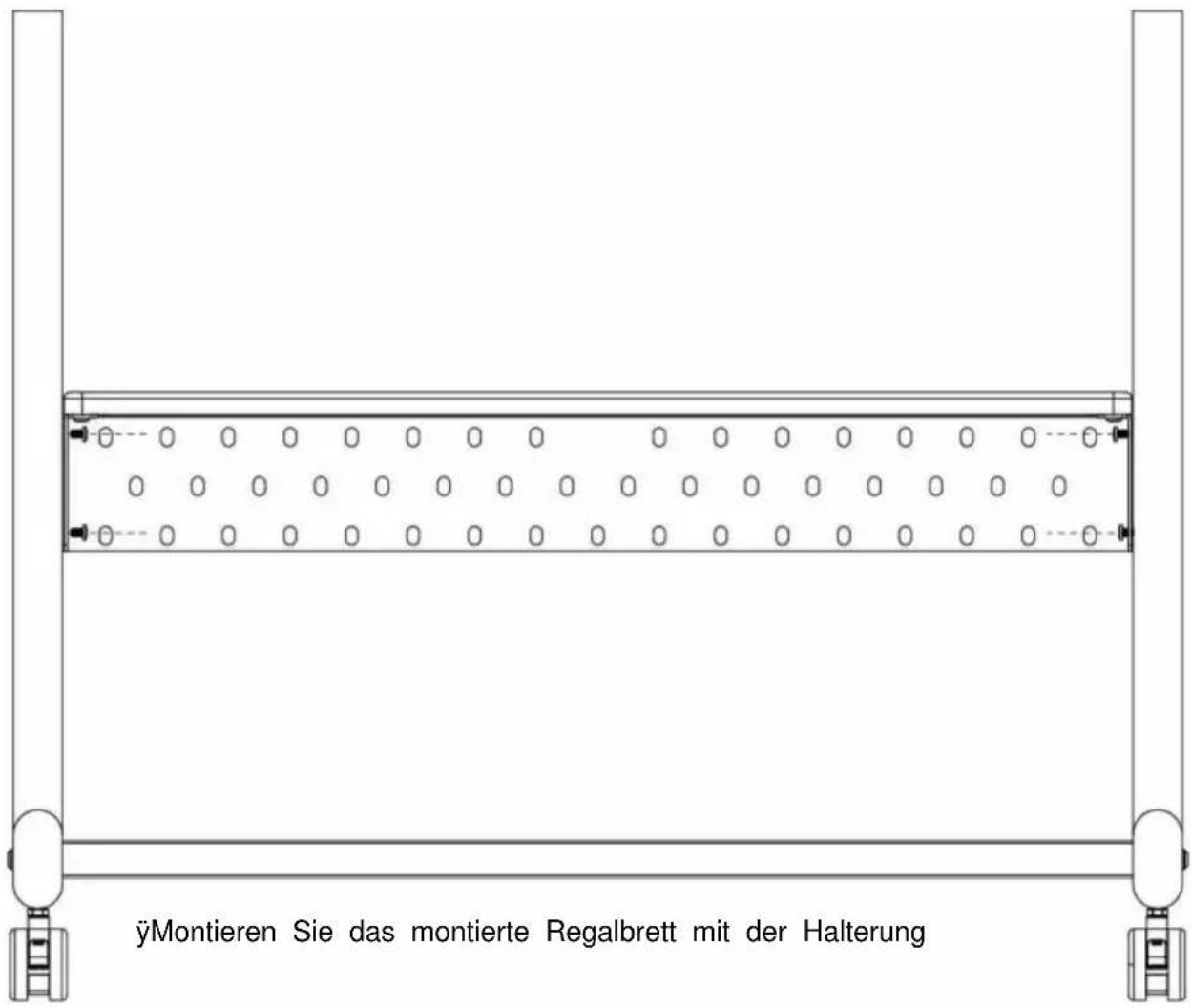

Montieren Sie das montierte Regalbrett mit der Halterung

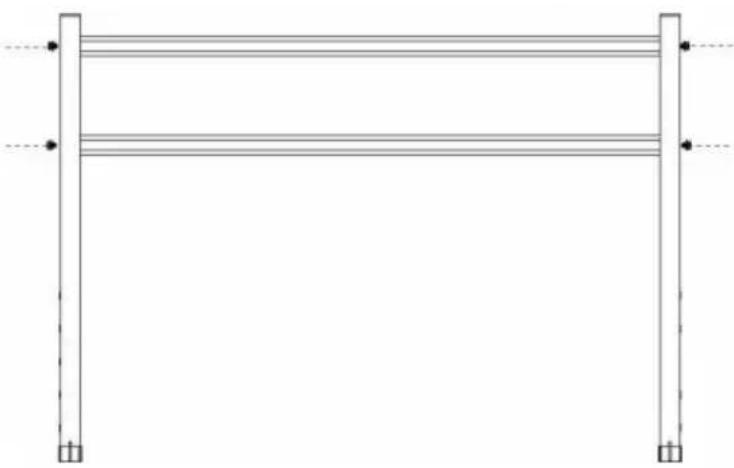

SCHRITT 4 (Aufbau der oberen Säule)

Installieren Sie die Basisstange und die Basis

C M6*12 C Dichtung Inbusschlüssel

4 Stück

4 Stück

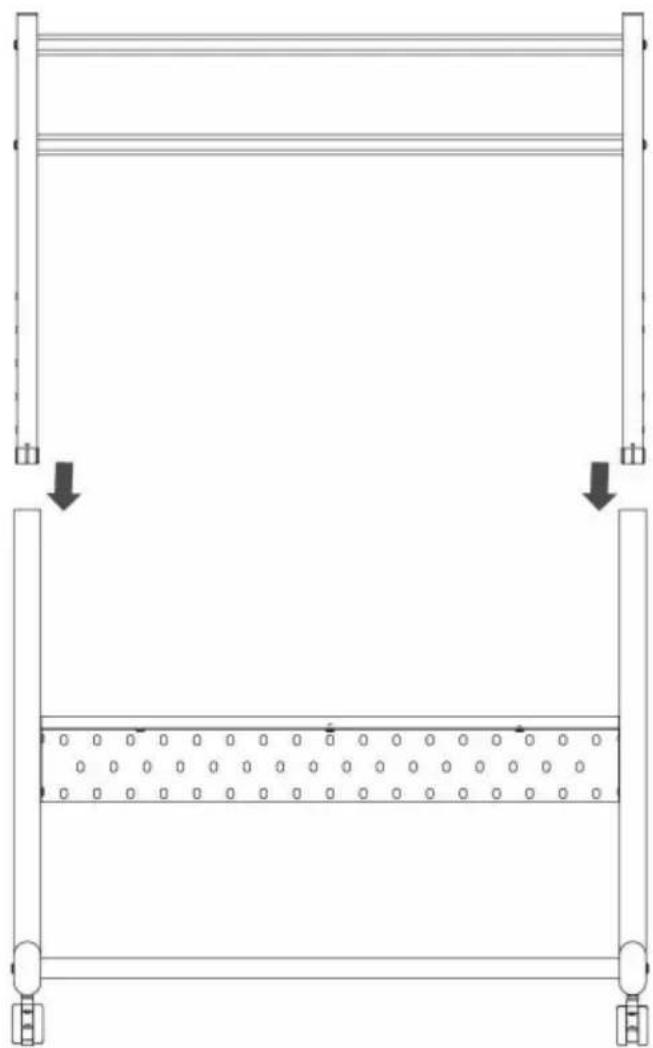

Stecken Sie den oberen Pfosten in den unteren Pfosten

SCHRITT 5 (Aufbau der oberen Säule)

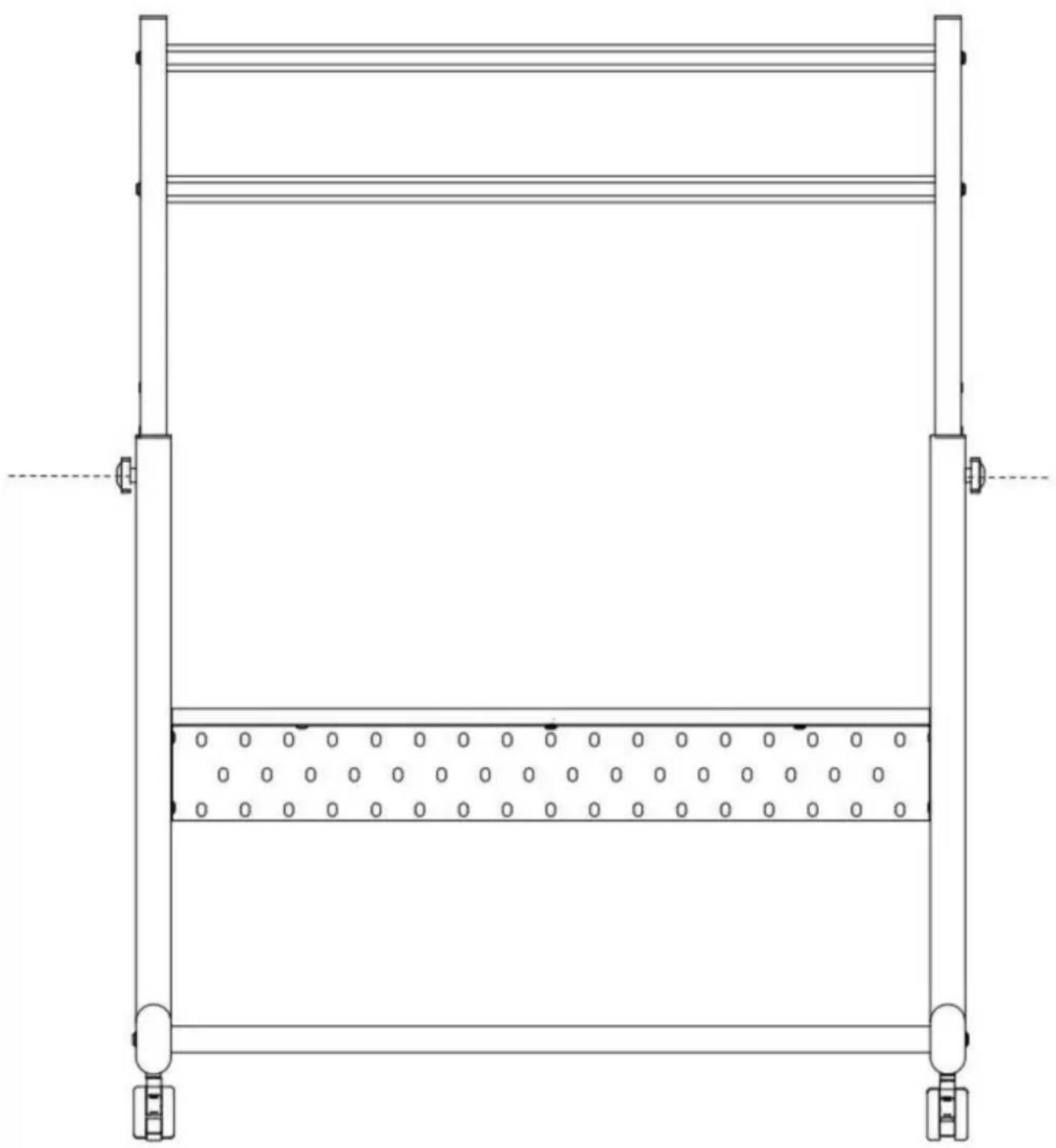

Knöpfe anbringen

D M6*20

2 Stück

TEILELISTE (TV-SCHRAUBENBESCHLÜSSE)

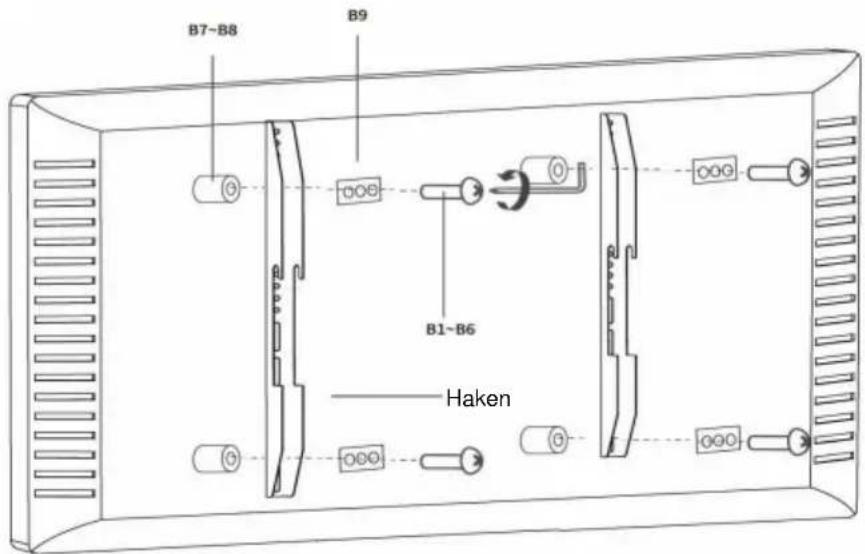

SCHRITT 6 (Haken-Installation)

Installieren Sie das TV-Erhöhungspad, das in der Mitte des Hakens angebracht werden soll und dem Fernseher (siehe Abbildung A) oder über dem Haken (siehe Abbildung B) entsprechend der Nachfrage.

Abbildung A Abbildung B

Hinweis: Die Schrauben dürfen nicht zu kurz oder zu lang sein. Bei der Installation können die langen Schrauben zwischen Haken und Fernseher geraten.

Verwenden Sie beim Einbau der B1-B6 Schrauben diese entsprechend den tatsächlichen Anforderungen.

Wählen Sie Dichtungen entsprechend dem Schraubentyp. Verwenden Sie ein Erhöhungspolster entsprechend den tatsächlichen Anforderungen oder installieren Sie es nicht.

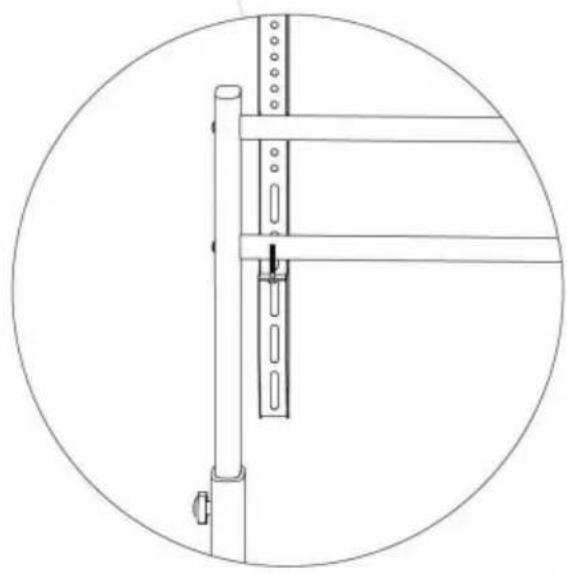

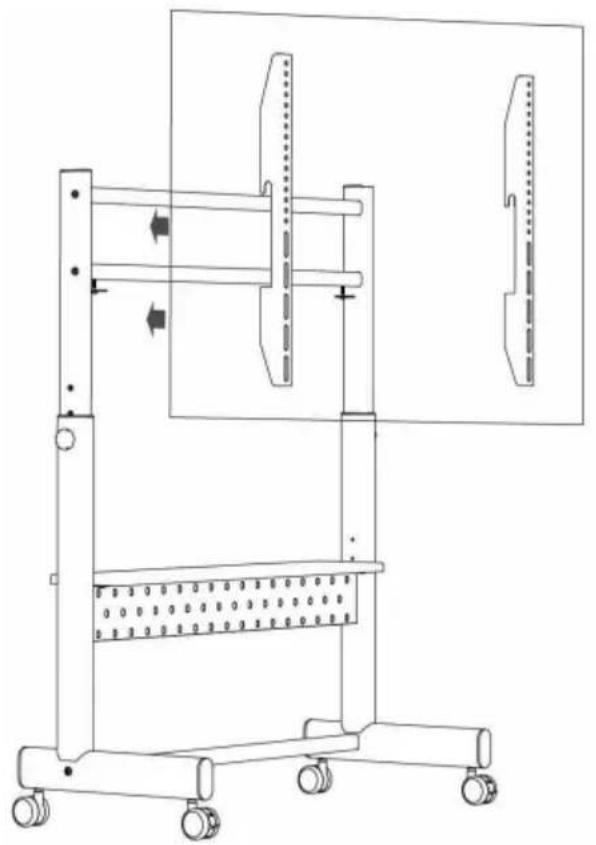

SCHRITT 7 (Der Fernseher wird auf dem Panel montiert)

Hängen Sie den Fernseher an den Fernsehständer und ziehen Sie die Sicherheitsschrauben fest.

Modell	YBTC-03
Sicheres Ladegewicht	Insgesamt 250 PfundTV-Position: 205 PfundPalette: 45 Pfund
Produktgröße	995*463*(1578-1378)mm

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
