TV-HISS

ANVÄNDARMANUAL

MODELL: OK888-DD730

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halv priset" eller andra liknande uttryck som användssav representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

MODELL: OK888-DD730

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du frågor om produkten? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

e-garanticertifikat www.vevor.comsupport

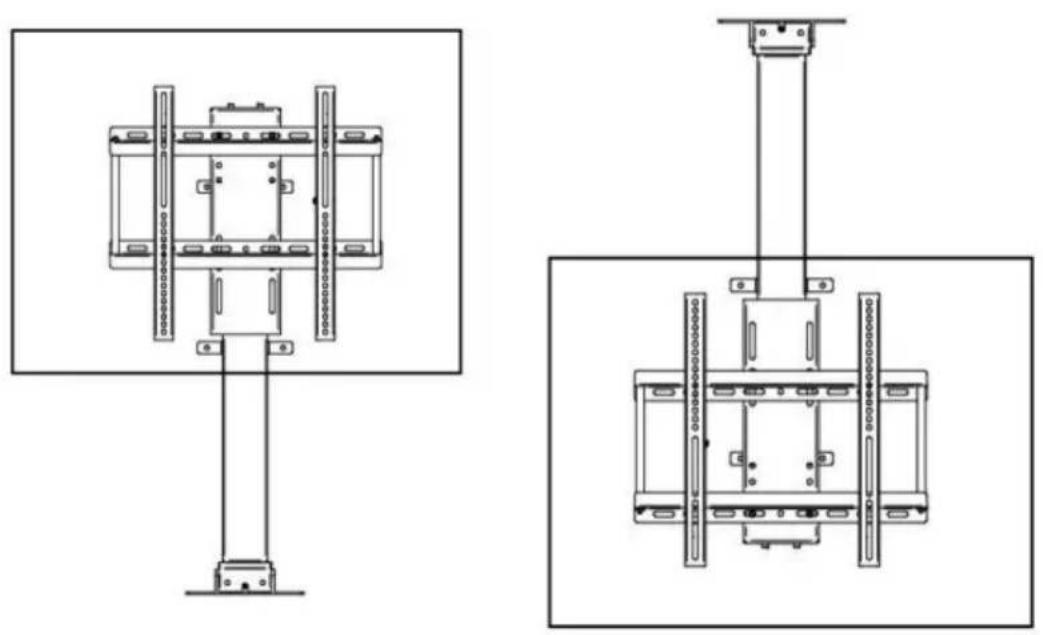

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

	Varning – För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.
	KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en överkorsad soptunna genom indikerar att produkten behöver sopsorteras separat insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör markerade med denna symbol. Produkter märkt som sådan får inte kasseras med vanligt hushållsavfall avfall, men måste lämnas till en återvinningsstation elektriska och elektroniska apparater.
CE	Efterlevnad är en CEäkerhetscertifiering.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs och förstå hela denna manual innan du

försök att montera, använda eller installera produkten. Fel

Att följa alla instruktioner nedan kan leda till elektrisk stöt, brand och/eller allvarlig skada.

WARNING:

1. Belastningen som läggs på ställdonet måste vara mindre än eller lika med ställdonets nominella belastning.
2. Använd 29V DC-nätadaptern.
3. Alla ställdon har en arbetscykel, de kan inte fungera hela tiden utan stoppar.
4. Ställdonet är inte helt vattentätt, vänligen doppaindet i vatten direkt.
5. Barn får inte leka med apparaten. Rengöring och användning Underhåll får inte utföras av barn utan tillsyn.

SPARA DESSAINSTRUKTIONER

1. Se till att skruvar och muttrar är åtdragna under installationen.
   För din säkerhet måste produkten användas i den angivna storlekerviktem gränser.
2. Säkerställ att väggens kvalitet och bärförmåga är tillräcklig för installationen. Tillverkaren ansvarar inte för några konsekvenser till följd av felaktig installation.
3. Vid installation i glas eller glasfasad, skumtegel, marmor eller fiberskiva kretskort, vänligen rådfråga en professionell installatör före installation. Annars tillverkaren ansvarar inte för några konsekvenser orsakade av felaktig installation!

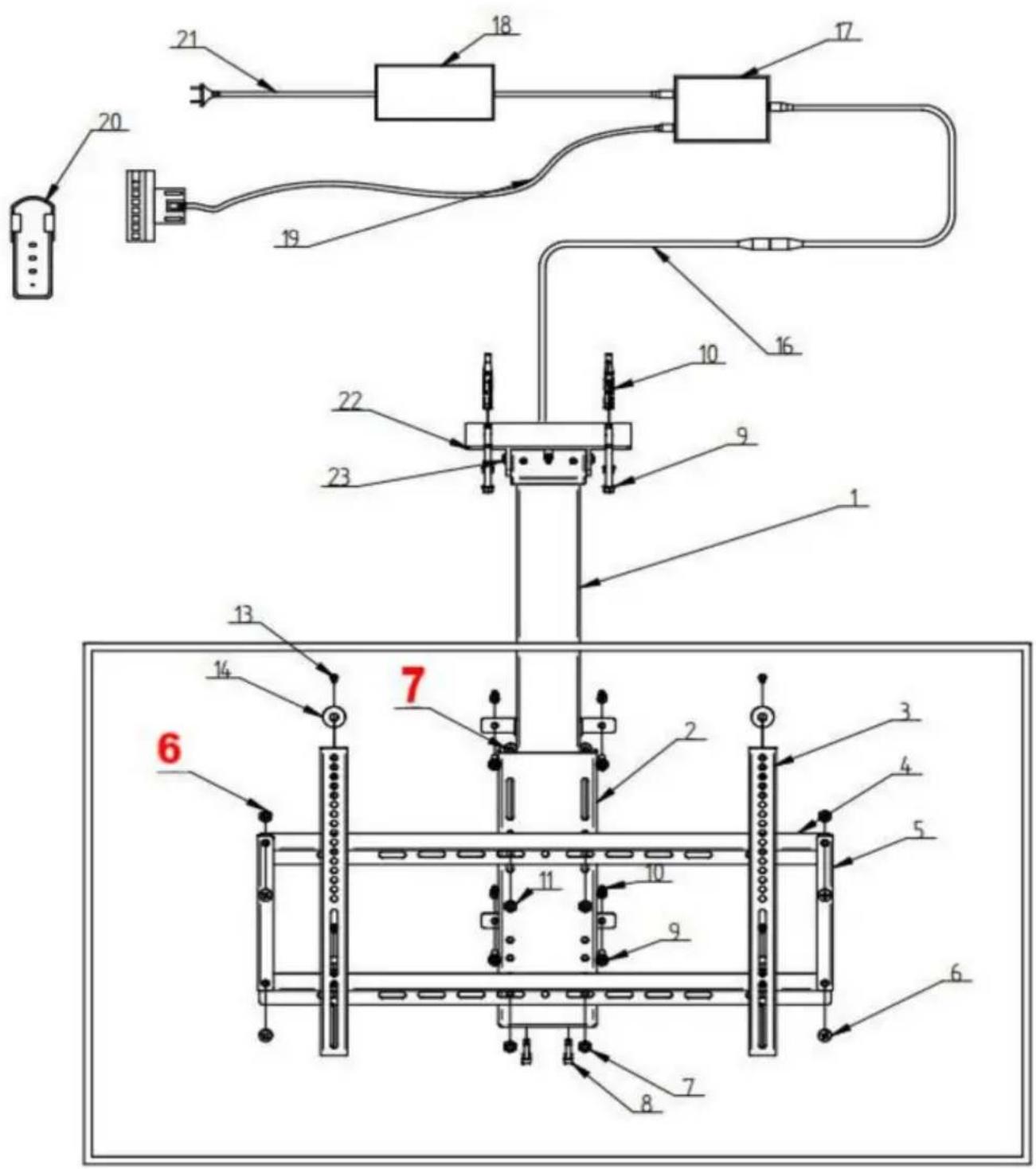

	NamNINGA.	Antal
1	Lyftpelarkontrollkomponent	1
2 TV-monteringsfäste		1
3 TV-stativ (vertikalt)		2
4 TV-bänkar (horisontella)		2
5 TV-stativ Vevstång		2
6 M8*12		4
7 M8*16		4
8 M6*20 (installerad och fixad)		4
9 M7*70		8
10 ÿ7 x ÿ10 x 60 mm		8
11 M8-mutter		4
13 M6*16		4
14 ÿ8*ÿ17*1,7		4
16 Gränslinje		1
17 Styrenhet		1
18 nätadapter		1
19 Manuell styrkabel		1
20 Fjärrkontroll		1
21 Nätsladd		1
22 Fast järn		2
23 M6*12		4

UPPMÄRKSAMHET

1. Se till att skruvar och muttrar är åtdragna under installationen.
   För din säkerhet måste produkten användas inom de angivna storleks- och viktgränserna.
2. Säkerställ att väggens kvalitet och bärförmåga är tillräcklig för installationen. Tillverkaren ansvarar inte för några konsekvenser som uppstår till följd av felaktig installation.
3. Vid installation i glas- eller glasfasad, skumtegel, marmor eller fiberskiva, vänligen rådfråga en professionell installatör före installation. I annat fall ansvarar inte tillverkaren för eventuella konsekvenser orsakade av felaktiginstallation!

INSTRUKTIONER

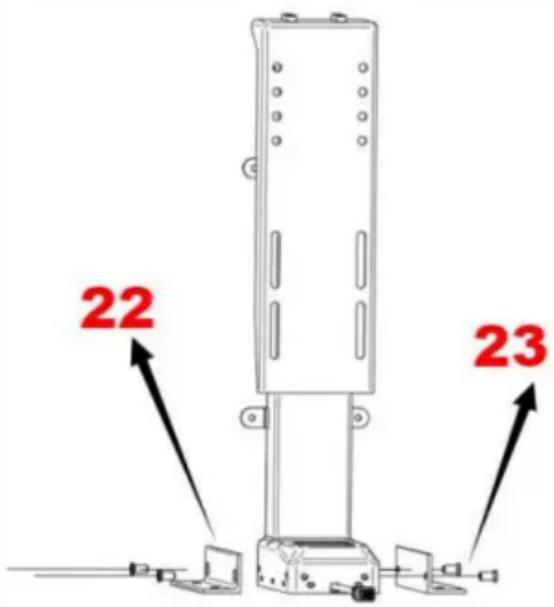

STEG 1 Montera den fasta järnplåten Rikta in

den fasta järnplattan med hålen på båda sidor av basen och fäst den med fyra skruvar.

22 23

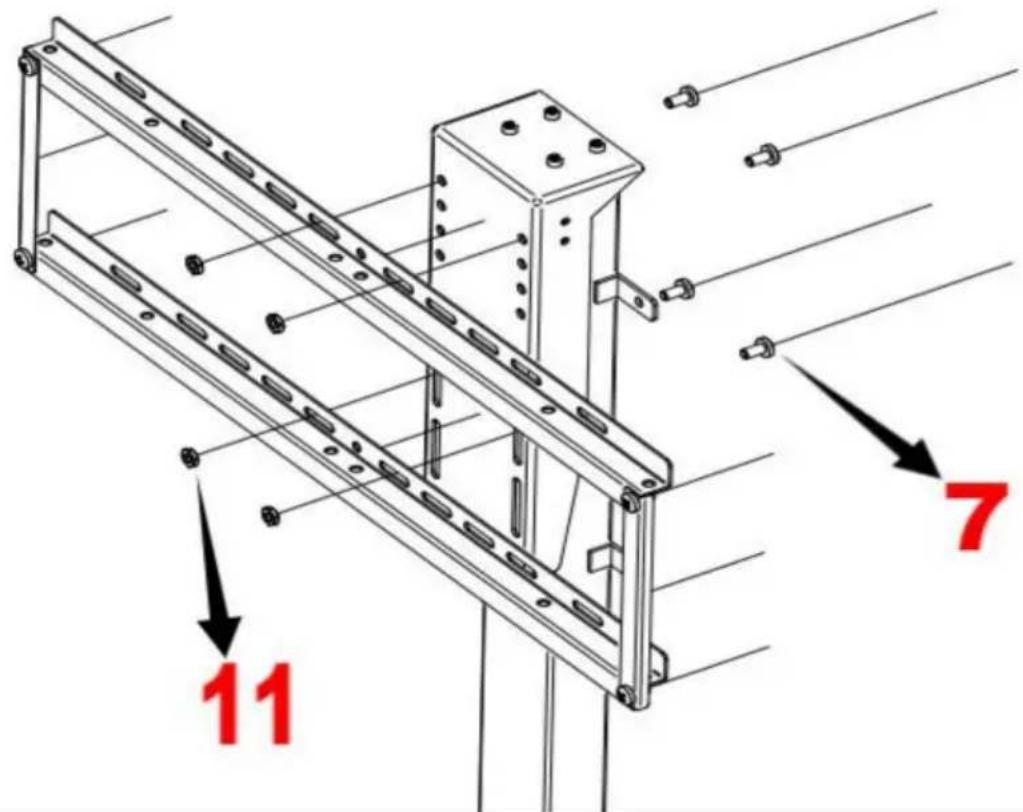

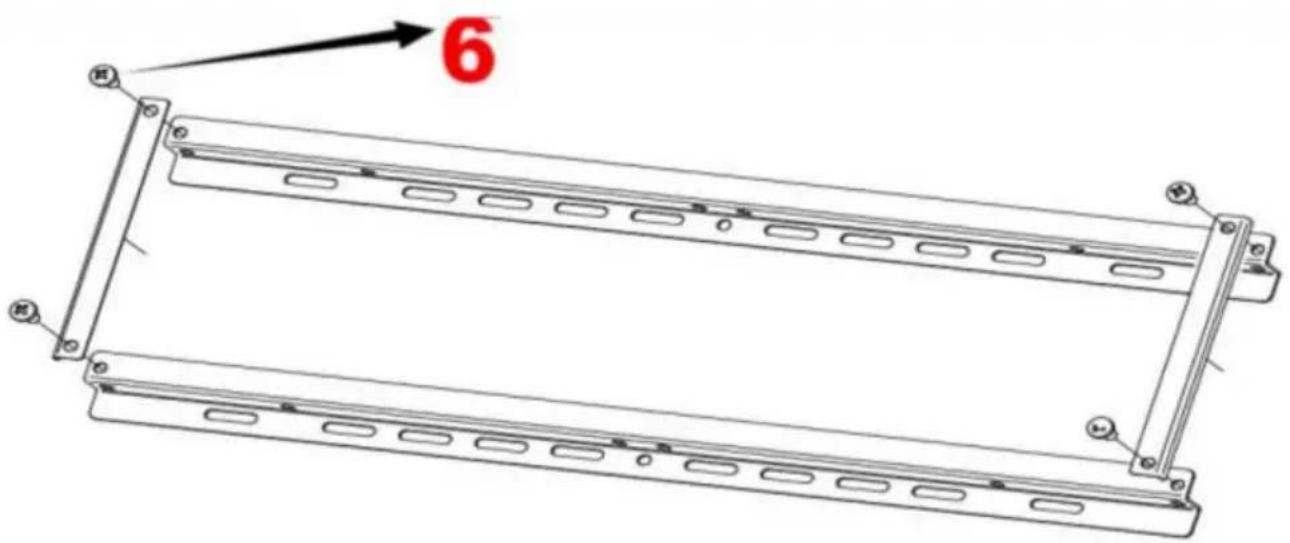

STEG 2 Montera upphängningen y Rikta

in hålen i båda ändar av TV-pylonens vevstång med hålen i båda ändar av pylonen (tvärgående) och fäst dem med fystruvar.

6

ÿ Anslut den monterade pylonen till pylonpanelen på pelarkroppens främre ände med bultar och muttrar.

11 7

STEG 3

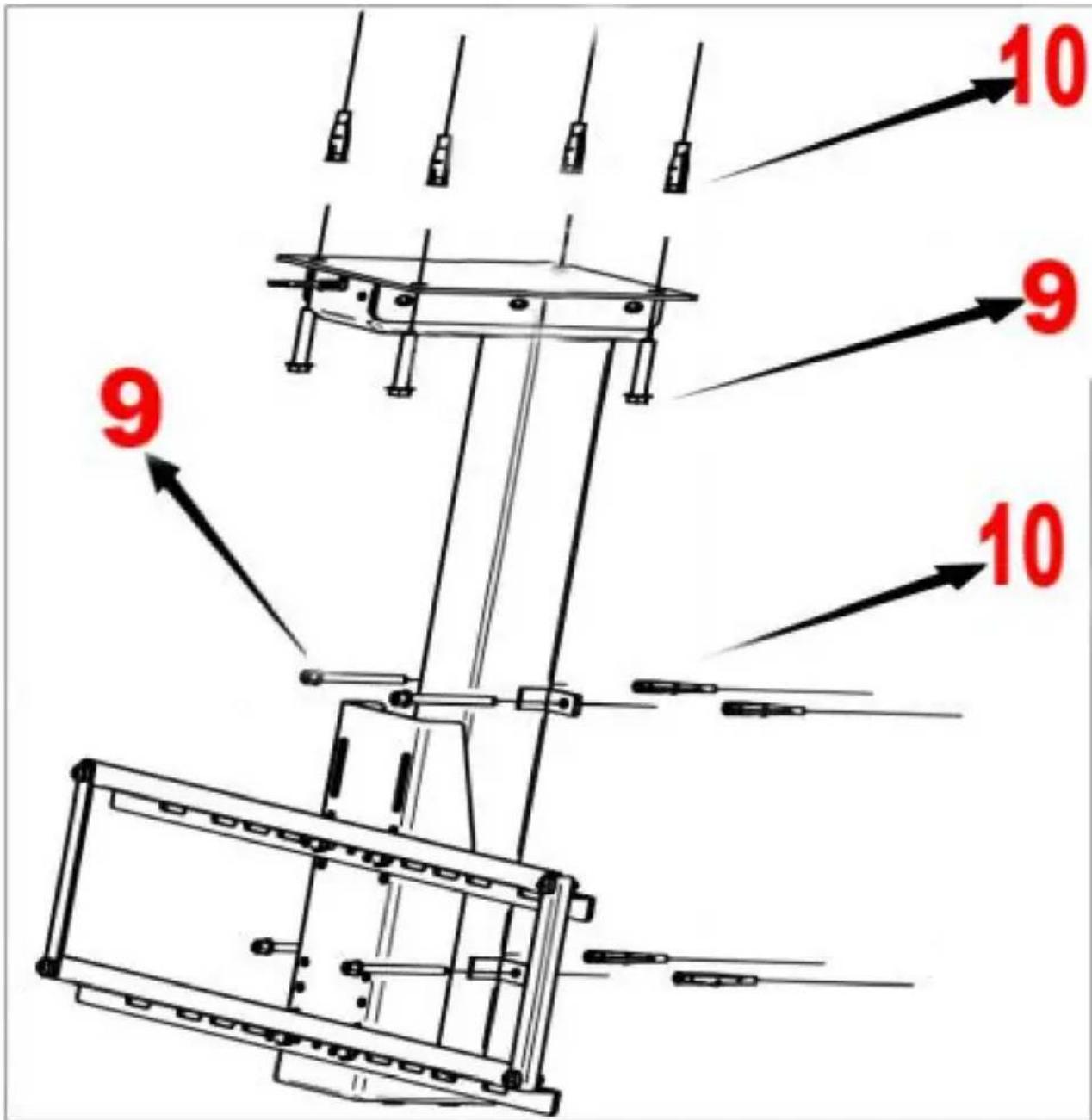

ÿ Placera pelarens bas i den position den ska installeras, markera och borra hål, placera expansionsröret i hålet och för in expansionsskruven genom fästhålet på pelarens bas för att säkra huvudpelaren.

ÿ Markera hålen för de upphängande öronen på båda sidor av huvudpelaren och gör hålen, och använd sedan expansionsrör och expansionsskruvar för att fästa dem.

10 9 10 9

STEG 4

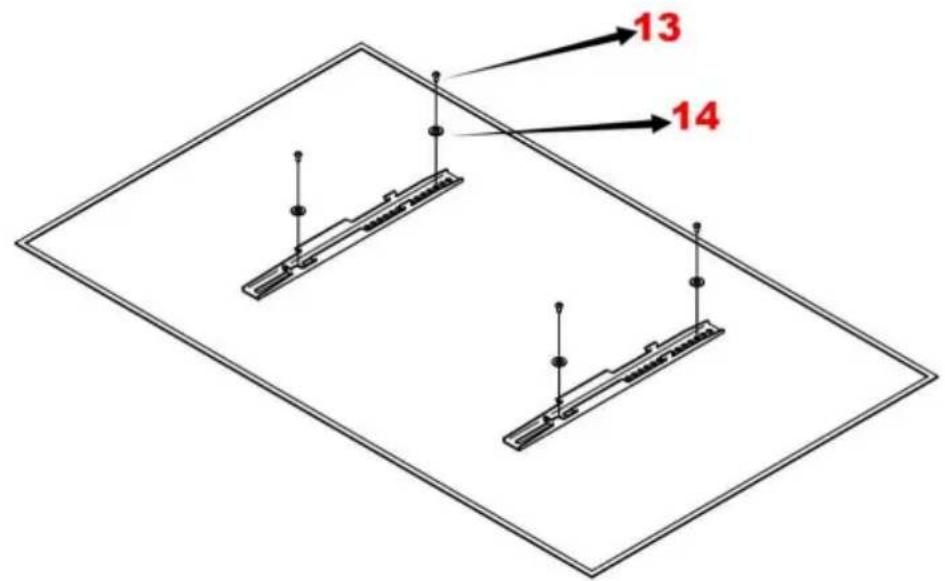

Montera TV:

n ÿ Rikta in lämpliga hål på de två vertikala krokarna med hålen på TV:ns baksida och fixera anslutningen; ÿ Rikta in den monterade TV:n och

pylonen med lämpliga hål i den främre pylonpanelen på pelaren och fixera den med hjälp av bultar och muttrar; Se till att de två nedre skruvarna på den vertikala kroken är ordentligt fastsatta.

13 14

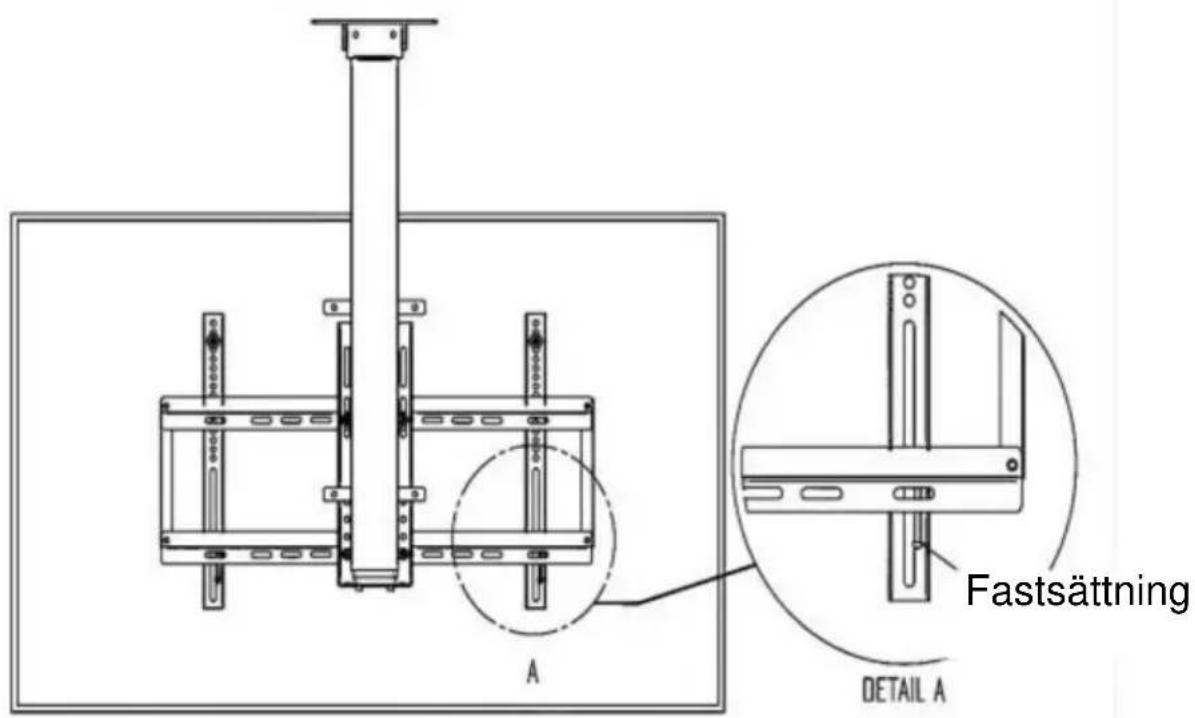

A Fastsättning DETAIL A

Intelligent enkolumnsstyrenhet har följande egenskaper: 1. Den kan styra två motorers

utgång för att uppnå synkron drift; 2.

Indikatorlampan visar fel och återställning;

1. Styrs med upp- ochedknappar;

2. Trådlös fjärrkontroll (alternativ).

II. Systemparametrar 1.

Ingångsspänning: DC29V;

1. Inström: rekommenderas över 1,8 A och beroende på belastning;

2. Maximal utspänning för motorgränssnittet: DC29V; 4. Maximal

utström för motorgränssnittet4A;

1. Driftstemperatur: 0\~40 y

2. Arbetsfuktighet: 20\~90%; 7.

Förvaringstemperatur: 20\~70ÿ.

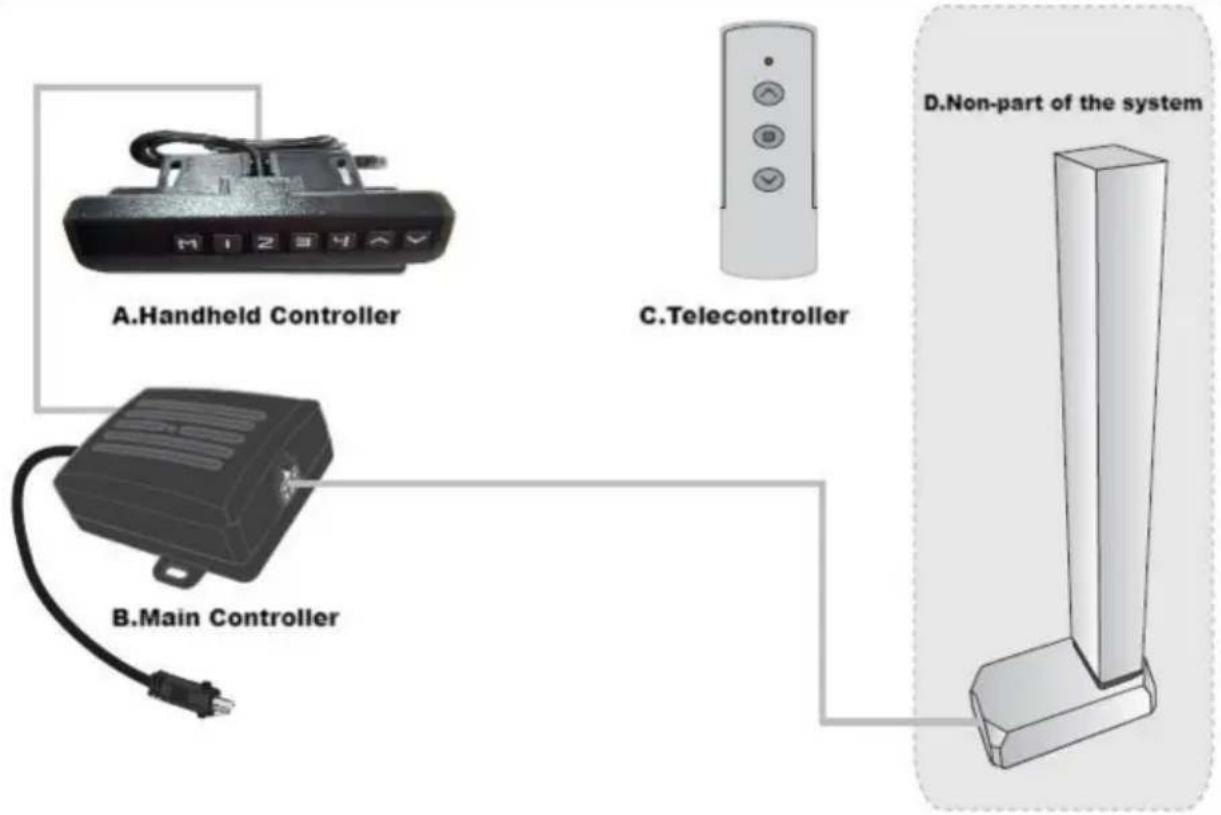

III. Systemanslutning

IV. Definition avmotorgränssnittskontakt:

V. Felkod och dess behandling

1. FelkodErr1
När den manuella styrenheten visar Er1 är det ett fel på Err1. Det betyder att det är något fel med M1-gränssnittskanalen (se följande bild). Till exempel är motorerna inte positivt anslutna; Hallsignalkortet är inte anslutet; Pappersledningen etc.
Efter att problemet är åtgårdat, tryck på "nedåt"-knappen i mer än 3 sekunder för att åtgärda felet, och Maskinen återgår till återställningsläget.

VI. Systemreset

1. SnabbåterställningNär indikatorlampan för den manuella kontrollen alliser lyser (se följande bild) betyder det att den är återställning. Hela systemet måste återställas manuellt.
2. LinjeåterställningNär den manuella styrenheten visar minimum höjd, tryck på "nedåtknappen" i mer än 5 sekunder och indikatorlampan lyser. Det betyder återställning.
3. Släpp handen och börja återställa systemet, efter att indikatorlampan för manuell styrning tänds.
4. ÅterställningsmetodNär indikatorlampan för den manuella kontrollen alltid lyser förblir tänd (se följande bild), tryck på "ned"-knappen knappen och släpp den inte.
Kolonnen kan börja förkortas och hastigheten kan minska. Observera andra skador under drift; om det finns några, stoppa omedelbart.Column began to shorten,when resetting.

Kolonnen kommer att höjas 5\~10 mm efter en kort tid när den när sin lägsta punkt. punkt.

När indikatorlampan för den manuella styrenheten är släckt (se följande bild), släpp handen och avsluta vid återställning.

13 M 1 2 3 4 ∧ ∨

VII. Förinställd målhöjd

1. Förinställd målhöjdskvantitet:

Systemet erbjuder 4 grupper av förinställd höjdlagring

1. Radering av förinställd målhöjddata:

Raderingsfunktionen konfigureras inte separat. När en ny parameter är inställd raderar systemet automatiskt den gamla parametern.

1. Förinställd målhöjdsdriftsmetod:

Vid valfri höjd (återställningstillstånd, kan inte utföra denna operation i felläge), Aktuell höjdparameter kan förinställas på knapparna 1-4.

Exempel: yStäll in aktuell höjd 83 på tangent nr 2

83 H12344V

ÿTryck på "M"-tangenten för att visa "SET"

ÿlnom 2 sekunder, tryck på "2" innan "Stöfsvinner
ÿFörinställningen "S-2" visas. End, den föregående visningenåterställs.
5. Använd metoden för förinställd målhöjd: Vidvalfri höjd (återställningstillstånd, kan inte utföras i fel tillstånd) kan du använda knapparna 1-4 för att snabbt nå den förinställda målhöjden. Om den aktuella höjd redan är nära den förinställda målhöjden kommer ingen åtgärd att utföras.

ÿ. Manövrering av fjärrkontrollen

1. Matchande fönsterperiodMatchande fönsterperiod återställs efter 3 sekunder. Det kommer att höras ett surrande ljud när perioden är slut.

2. HögerkodOm du inom matchande fönsterperiod trycker på "uppåtknappen" länge och väntar fyra långa och tre korta surrande ljudintervaller, betyder det att högerkodningjörerär

ÿ. Gå tillbaka när man stöter på hinder

Utöver återställningstillståndet, utsätts den mekaniska strukturen för plötsliga belastningsförändringar under drift, vilket gör att styrenheten måste utföra en reservåtgärd för att förhindra externt ljud eller skador.

PRODUKTPARAMETRAR

	Modell	SäkerBelastningVikt	Input	Adapternsingångsspänning	Område
1	OK888-DD730	120 pund	DC29V	100–240 V~50/60Hz1,8A	Amerika
2					Europa
