WINDA DOTELEWIZORÓW

INSTRUKCJA OBSŁUGI

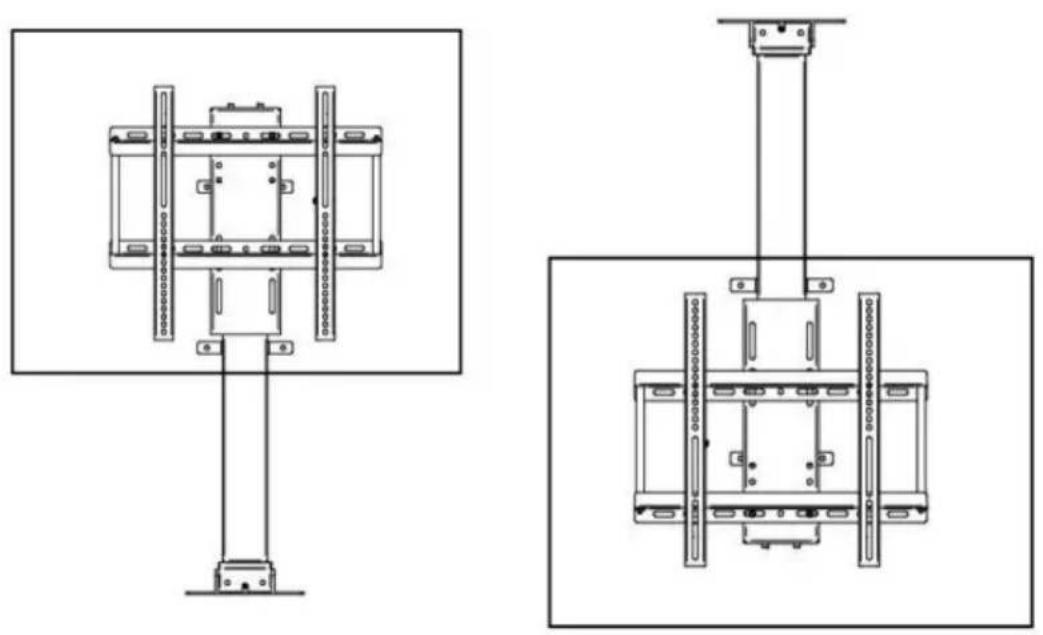

MODEL: OK888-DD730

Nadal staramy się dostarczać Państwu narzędzia w konkurencyjnychach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z wiodącymi markami i niekoniecznie oznaczają, że obejmują wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę ceny w porównaniu z wiodącymi markami.

MODEL:OK888-DD730

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega przepisom dyrektywy europejskiej2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach przez oznacza, że produkt wymaga oddzielnego składowania odpadów zbiórka w Unii Europejskiej. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowyr odpady, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzenia elektryczne elektroniczne.
	Zgodność oznacza certyfikat bezpieczeństwaE.

WAŻNE ZABEZPIECZENIA

Przed użyciem należy przeczytać i zrozumieć całą instrukcję.

próba montażu, obsługi lub instalacji produktu. Awaria

nieprzestrzeganie wszystkich poniższych instrukcji może skutkować porażeniem prądem, pożarem i/lub poważny uraz.

OSTRZEŻENIE:

1. Obciążenie dodane do siłownika musi być mniejsze lub równe obciążenie znamionowe siłownika.
2. Proszę używać zasilacza 29 V DC.
3. Wszystkie siłowniki mają cykl pracy, nie mogą pracować bez przerwy zatrzymanie.
4. Siłownik nie jest całkowicie wodoodporny, nie należy go zanurzać w wodzie. bezpośrednio do wody.
5. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i użytkowanie Dzieci nie mogą wykonywać żadnych czynności konserwacyjnych bez nadzoru.

ZACHOWAJ TEINSTRUKCJE

UWAGA

1. Podczas montażu należy upewnić się, że śruby i nakrętki są dokręcone.

Ze względów bezpieczeństwa produkt musi być używany w podanym rozmiawazdze.

ograniczenia.

1. Upewnij się, że jakość i nośność ściany są wystarczające

instalacji. Producent nie ponosi odpowiedzialności za jakiekolwiek konsekwencje

wynikające z nieprawidłowej instalacji.

1. W przypadku montażu w ścianie ze szkła lub szklanej osłony, cegły piankowej, marmuru, płyty pilśniowej

Przed montażem płyty głównej należy skonsultować się z profesjonalnym instalatorem. W przeciwnym razie producent nie ponosi odpowiedzialności za jakiekolwiek skutki spowodowane nieprawidłowa instalacja!

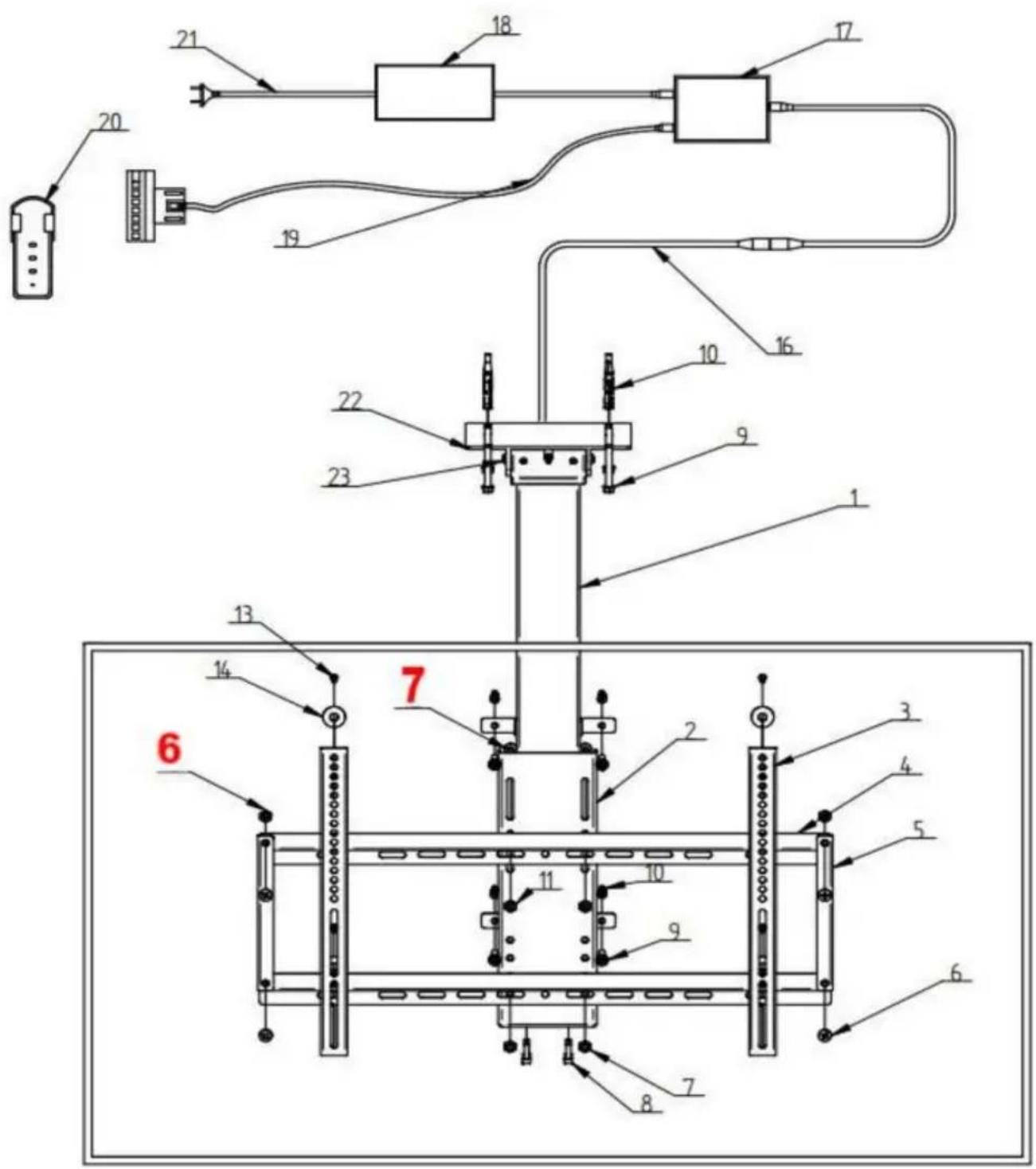

NIE.	Nazwa	Ilość
1	Komponent sterujący kolumnąpodnoszącą	1
2 uchwyty montażowe do telewizorów		1
3 Stojak pod TV (pionowy)		2
4 Stojak pod TV (poziomy)		2
5 Korbowód stojaka pod telewizor		2
6 M8*12		4
7 M8*16		4
8 M6*20 (zamontowane i zamocowane)		4
9 M7*70		8
10 Φ7 x Φ10 x 60 mm		8
11 Nakrętka M8		4
13 M6*16		4
14 Φ8*Φ17*1,7		4
16 Linia graniczna		1
17 Kontroler		1
18 Zasilacz		1
19 Przewód sterowania ręcznego		1
20 Pilot zdalnego sterowania		1	[DC7H]
21 Przewód zasilający		1
22 Stale żelazo		2	[CHD7]
23 M6*12		4

UWAGA

1. Podczas montażu należy upewnić się, że śruby i nakrętki są dokręcone.
   Ze względów bezpieczeństwa produkt musi być używany zgodnie z podanymi ograniczeniami rozmiaru i wagi.
2. Upewnij się, że jakość i nośność ściany są wystarczające do montażu. Producent nie ponosi odpowiedzialności za jakiekolwiek konsekwencje wynikające z nieprawidłowego montażu.
3. W przypadku montażu w ścianie ze szkła lub szklanej ściany osłonowej, cegły piankowej, marmurze, płycie pilśniowej, przed montażem należy skonsultować się z profesjonalnym instalatorem. W przeciwnym razie producent nie ponosi odpowiedzialności za jakiekolwiek konsekwencje spowodowane nieprawidłowym montażem!

INSTRUKCJE

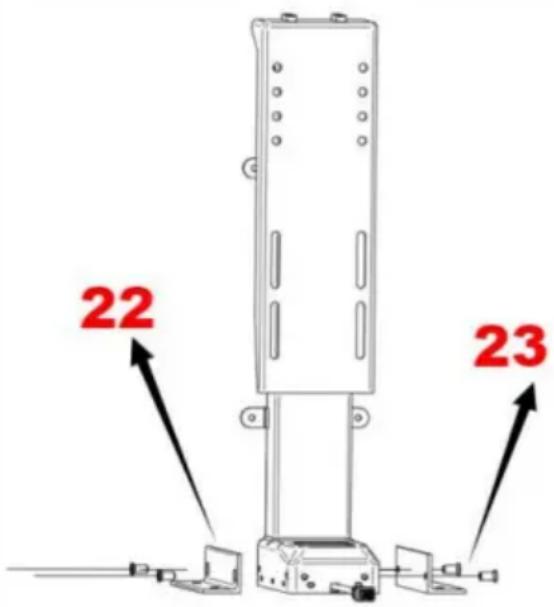

KROK 1 Zamontuj stałą płytę żelazną Wyrównaj płytę

mocującą z otworami po obu stronach podstawy i przymocuj ją czterema śrubami.

22 23

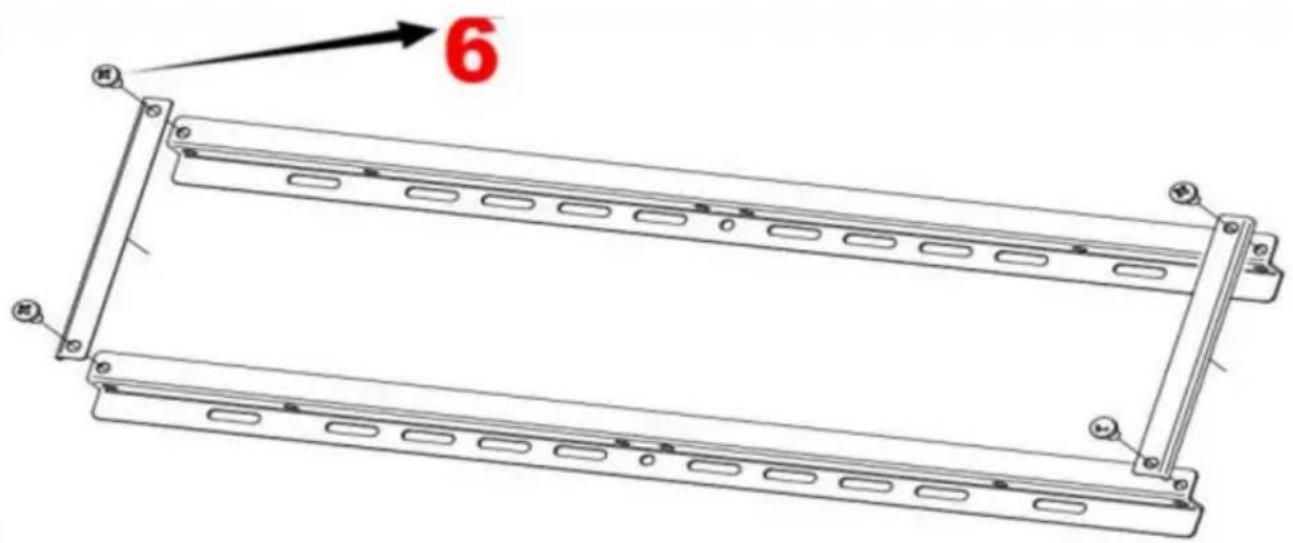

KROK 2 Złóż wieszak 1. Dopasuj otwory na

obu końcach pręta łączącego wspornika telewizora do otworów na obu końcach wspornika (poprzecznego) i przymocuj je czteremśaubami.

6

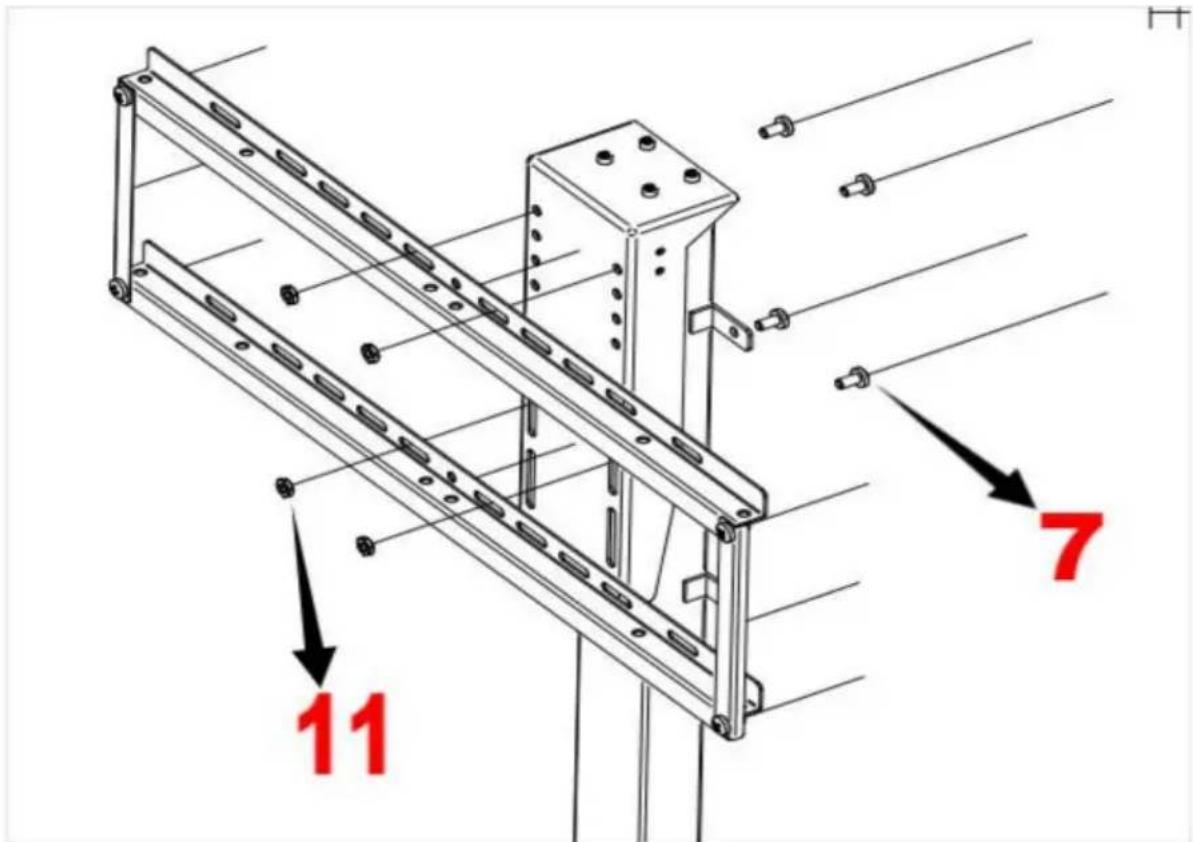

Podłącz zmontowany pylon do panelu pylonu na przednim końcu korpusu słupa za pomocą śrub i nakrętek.

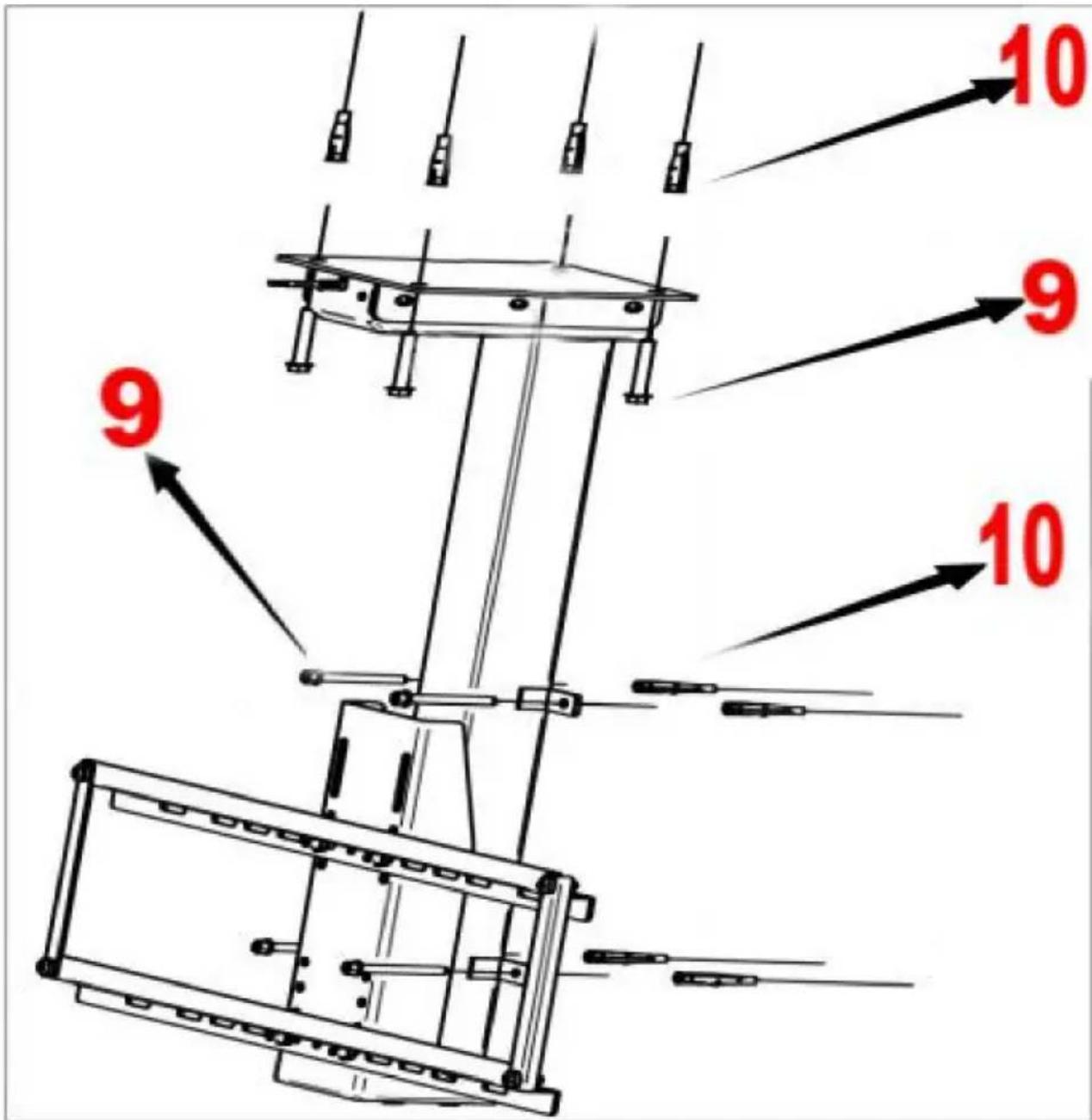

Umieść podstawę kolumny w miejscu, w którym chcesz ją zamontować, zaznacz i wywierć otwory, umieść rurę rozporową w otworze i włóż śrubę rozporową przez otwór mocujący podstawy kolumny, aby zabezpieczyć kolumnę główną.

1. Zaznacz otwory na uszy montażowe po obu stronach głównej kolumny i wybij otwory, a następnie zamocuj je za pomocą tulei rozporowych i śrub rozporowych.

10 9 10 9

KROK 4

Zainstaluj

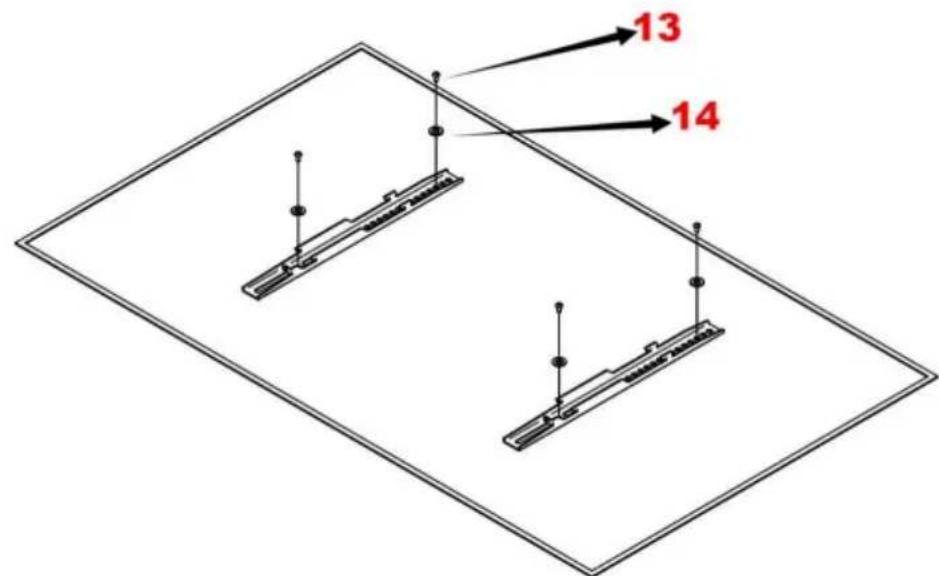

telewizor 1. Dopasuj odpowiednie otwory dwóch pionowych haków do otworów z tyłu telewizora i zamocuj połączenie; 2. Dopasuj zmontowany telewizor i

pylon do odpowiednich otworów w przednim panelu pylonu kolumny i zamocuj go, łącząc śruby i nakrętki; Upewnij się, że dwie dolne śruby pionowego haka są marnocowane.

13 14

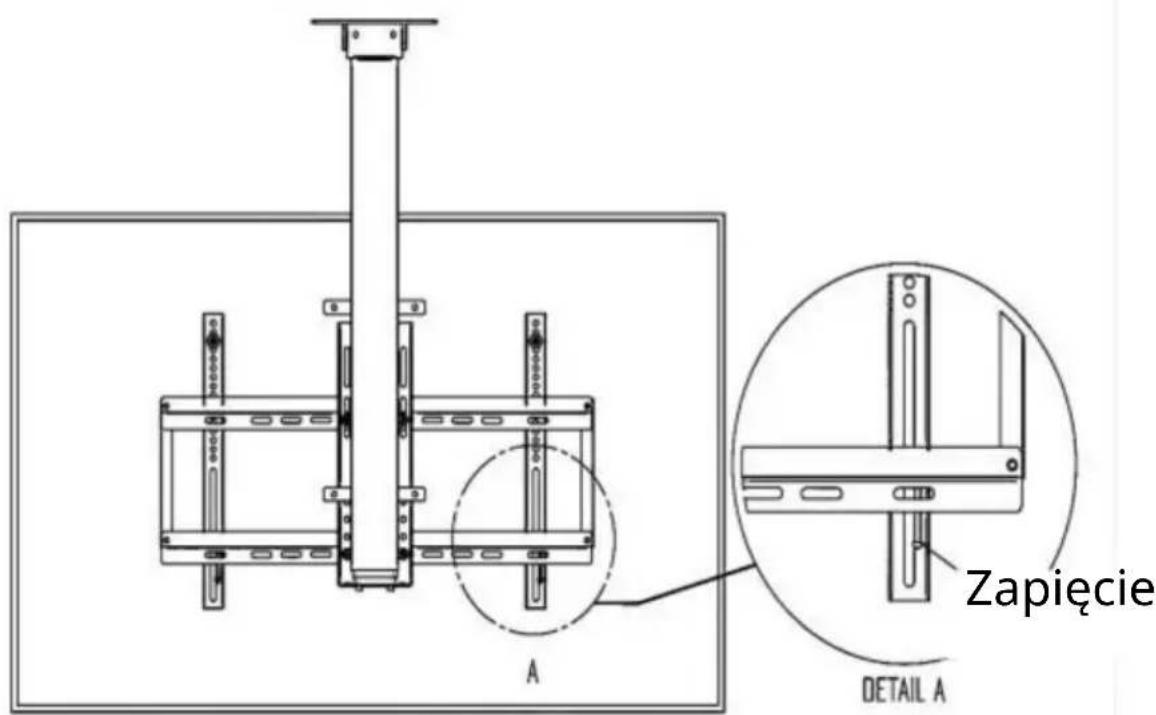

A Zapięcie DETAIL A

I. Wprowadzenie funkcji

Inteligentny sterownik jednokolumnowy ma następujące cechy: 1. Może sterować

wyjściem dwóch silników w celu osiągnięcia pracy synchronicznej; 2. Lampka kontrolna

wyświetla błąd i umożliwia jego zresetowanie; 3.

Sterowany za pomocą przycisków w góre i w dół.

1. Bezprzewodowy pilot

zdalnego sterowania(alternatywa).

II. Parametry systemu 1.

Napięcie wejściowe: DC29V;

1. Prąd wejściowy: zalecany powyżej 1,8 A i zależny odbciążenia;

2. Maksymalne napięcie wyjściowe interfejsu silnika: DC 29 V; 4.

Maksymalny prąd wyjściowy interfejsu silnika: 4 A;

1. Temperatura pracy: 0\~40°C

2. Wilgotność podczas pracy: 20\~90%;

3. Temperatura przechowywania: 20\~70°C.

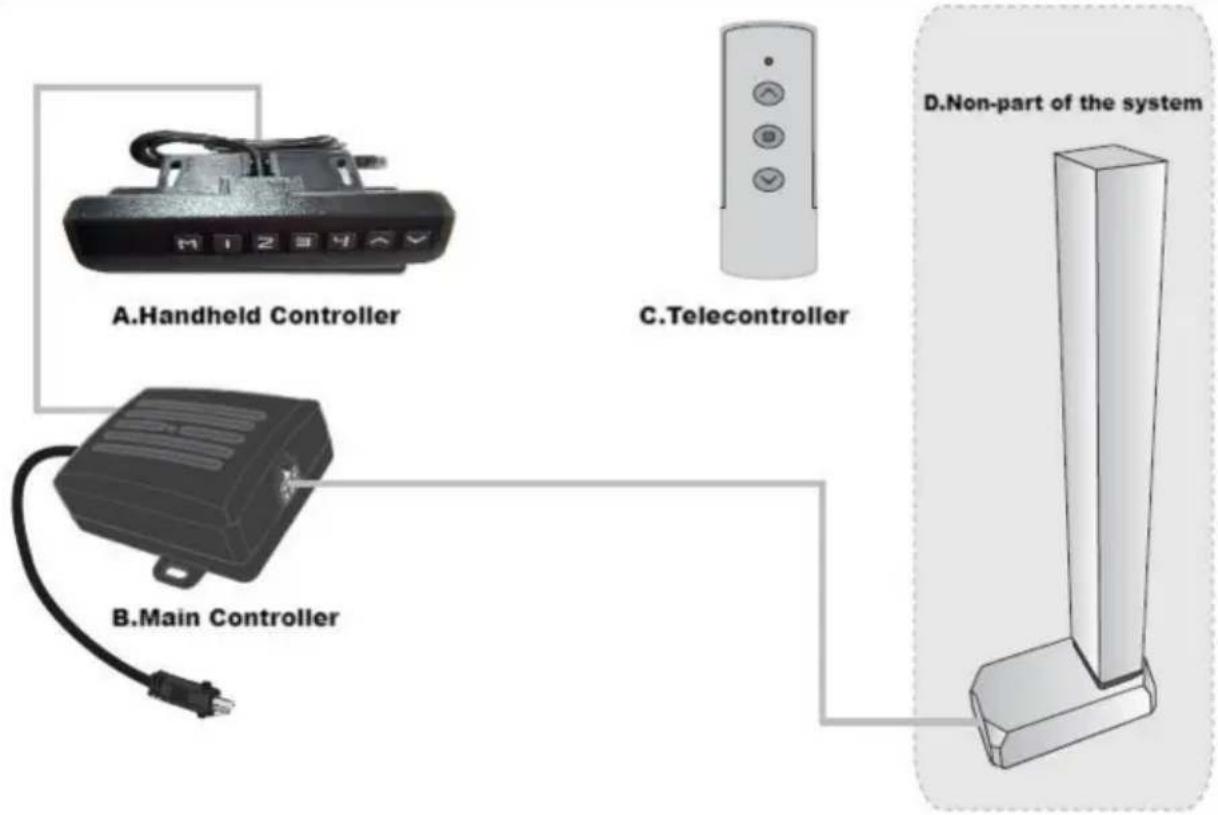

III. Połączenie systemowe

IV. Definicja wtyczki interfejssilnika:

V. Kod błędu i jego leczenie

1.Kod błęduErr1
Gdy sterownik ręczny wyświetla Er1, oznacza to błąd Err1. Oznacza to, że występuje problem z kanałem interfejsu M1 (patrz poniższy rysunek). Na przykład silniki nie są podłączone dodatnio; płytka sygnału Halla nie jest podłączona; linia papierowa itp.
Po usunięciu problemu naciśnij przycisk „w dół” dłużej niż 3 sekundy, aby usunąć usterkę, a Maszyna powraca do stanu resetu.

VI. Resetowaniesystemu

1. Szybkie resetowanieGdy kontrolka ręcznego kontrolera zawsze sięci pozostaje włączony (patrz poniższy obrazek), oznacza to, że jest Resetowanie. Cały system wymaga ręcznegoresetowania.
2. Reset liniiGdy kontroler ręczny pokazuje minimalną wysokość, naciśnięcie przycisku „w dół” przez ponad 5 sekund i świeci się kontrolka. Oznacza to resetowanie.
3. Puszczenie ręki i rozpoczęcie resetowania systemu po zaświecenu się kontrolki sterownika ręcznego.
4. Metoda resetowaniaGdy kontrolka ręcznego kontrolera zawsze się świeci pozostaje włączony (patrz poniższy rysunek), naciskając przycisk „w dół” Naciśnij przycisk i nie puszczaj go.
Kolumna może zacząć się skracać, a prędkość może spadać. Obserwuj jakiekolwiek inne uszkodzenia powstałe w trakcie eksploatacji; w przypadku ich wystąpienia należy natychmiast przerwać pracę.Column began to shorten,when resetting.

Po krótkim czasie, gdy kolumna osiągnie najniższy poziom, podniesie się o 5–10 mm. punkt.

Gdy kontrolka ręcznego sterownika jest wyłączona (patrz poniżej) zdjęcie), puszczając rękę i kończąc na zresetowaniu.

13 M I 2 3 4 ∧ ∨

VII.Zadana wysokość docelowa

1. Wstępnie ustawiona ilość wysokości docelowej:

System zapewnia 4 grupy pamięci o ustawionej wysokości

1. Usuwanie danych o wstępnie ustawionej wysokości docelowej:

Funkcja kasowania nie jest konfigurowana osobno. Gdy nowy parametr jest ustawiony, system automatycznie usuwa stary parametr.

1. Metoda działania z ustawioną wysokością docelową:

Na dowolnej wysokości (stan resetu, nie można wykonać tej operacji w stanie błędu), aktualny parametr wysokości można ustawić za pomocą klawiszy 1-4.

Przykład: Ustaw aktualną wysokość 83 na klawisz nr 2

Naciśnij klawisz „M”, aby wyświetlić „SET”

W ciągu 2 sekund naciśnij przycisk „2“, zanim zniknie „S-2“
Wyświetlany jest preset „S-2“. Koniec, przywracany jest poprzedni ekran.
5. Użyj metody predefiniowanej wysokości docelowej:Na dowolnej wysokości (stan resetu, nie można wykonać tej operacji w niewłaściwym stanie) możesz użyć klawiszy 1-4, aby szybko osiągnąć predefiniowaną wysokość docelową. Je aktualna wysokość jest już bliska predefiniowanej wysokości docelowej, żadna czynność nie zostanie wykonana.

II. Obsługatelekontrolera

1. Okres okna dopasowania Okres okna dopasowania zostanie ponownie włączony po 3 sekundach. Po zakończeniu okresu rozlegnie się dźwięk brzeczenia.

2. Prawy kod W odpowiednim oknie, długie naciśnięcie przycisku „w góre” i oczekiwanie na 4 długie i 3 krótkie przerwy w dźwięku brzeczenia oznacza zakończenie prostowankadu.

. Cofanie się w przypadku napotkania przeszkód

Oprócz stanu resetowania, podczas pracy struktura mechaniczna napotyka nagłe zmiany obciążenia, które powodują, że sterownik wykonuje operację zapasową, aby zapobiec zewnętrznym dźwiękom mogącym spowodować obrażenia.

PARAMETRY PRODUKTU

	Model	BezpiecznaZaładunekWaga	Wejście	Napięciewejściowe adaptera	Region
1	OK888-D DC29V 100-240 V~D730	120 funtów		50/60Hz1,8A	Ameryka
2					Europa
