Producttype	Gemotoriseerde tv-lift (plat schermbeugel)
Merk	Vevor
Model	OK888-DD730
Maximaal toelaatbare belasting	54,4 kg (120 lb)
Ingangsspanning	100-240 V~, 50/60 Hz
Uitgangsspanning van de adapter	29 V DC
Aanbevolen ingangsstroom	≥ 1,8 A
Hoofdfuncties	Handmatige bediening en afstandsbediening, hoogteverstelling, voorinstelling van 4 hoogtes, obstakeldetectie, automatische reset
Inhoud van de verpakking	1 kolom, 2 tv-beugels, 2 verticale staanders, 2 stangen, schroeven, netadapter, afstandsbediening, kabel voor handbediening, controller
Hoofdmateriaal	Staal
Elektrische veiligheid	Adapter 29 V DC, beperkte inschakelduur, niet onderdompelen
Certificeringen	Conformiteit met Europese richtlijnen (AEEA 2012/19/EU)
Bedrijfstemperatuur	0 tot 40 °C
Luchtvochtigheid bedrijf	20 tot 90%
Opslagtemperatuur	-20 tot 70 °C
Foutcode	Err1: motorprobleem of Hall-sensor
Installatie	Op de vloer, optionele muurbevestiging, vereist een drager die het gewicht kan dragen
Onderhoud en reiniging	Reinigen met een droge doek, regelmatig controleren of de schroeven goed vastzitten
Repareerbaarheid	Reserveonderdelen beschikbaar via Vevor-ondersteuning
Afmetingen (ongeveer)	Verstelbare hoogte, basis ongeveer 60 x 40 cm (schatting)

Veelgestelde vragen - OK888-DD730 Vevor

Hoe installeer ik de Vevor OK888-DD730 tv-lift?

Monteer eerst de kolom met de meegeleverde beugels, bevestig de basis aan de vloer met behulp van de expansieschroeven, en bevestig vervolgens de tv aan de verticale haken. Draai alle schroeven en moeren vast. Raadpleeg een professional voor installatie op een niet-standaard muur.

Wat is het maximale gewicht dat deze lift kan dragen?

De maximale belasting is 54,4 kg (120 lb). Overschrijd deze limiet nooit om schade of letsel te voorkomen.

Hoe reset ik het systeem?

Houd de omlaag-knop meer dan 5 seconden ingedrukt wanneer de lift op de minimale hoogte staat. Het lampje van de handbediening gaat branden, daarna daalt de kolom langzaam en stijgt weer iets. Laat de knop los wanneer het lampje uitgaat.

Wat betekent foutcode Err1 op de afstandsbediening?

Err1 geeft een storing op motorkanaal M1 aan: motor niet aangesloten, defecte Hall-kabel of verkeerde aansluiting. Druk na het verhelpen van het probleem meer dan 3 seconden op omlaag om de fout te wissen.

Hoe stel ik een doelhoogte in?

Op een bepaalde hoogte (buiten foutstatus), druk op M om 'SET' weer te geven, druk vervolgens binnen 2 seconden op een cijfertoets (1-4) om deze hoogte op te slaan. U kunt deze daarna snel bereiken door op dezelfde toets te drukken.

Hoe koppel ik de afstandsbediening?

Schakel de stroom in en wacht 3 seconden (koppelvenster). Houd gedurende deze periode de omhoog-knop op de afstandsbediening ingedrukt tot u 4 lange en 3 korte pieptonen hoort, wat aangeeft dat de koppeling is geslaagd.

Wat te doen bij een obstakel tijdens de beweging?

Het systeem detecteert automatisch een plotselinge belasting en keert de beweging om om schade te voorkomen. Verwijder het obstakel en start de beweging opnieuw. Buiten de reset is deze veiligheidsfunctie altijd actief.

Wat zijn de belangrijke veiligheidsvoorschriften?

Overschrijd de maximale belasting niet, gebruik alleen de meegeleverde 29 V DC-adapter, dompel de actuator niet onder in water, zorg dat de installatie stevig is, en laat kinderen niet met het apparaat spelen.

Kan ik deze lift gebruiken met een grotere tv dan de aanbevolen maat?

De schermformaat is niet gespecificeerd, maar het maximale gewicht is 54,4 kg. Controleer of de tv dit gewicht niet overschrijdt en of de montagebeugels compatibel zijn met de VESA-gaten van uw tv.

Hoe reinig en onderhoud ik de lift?

Koppel het apparaat los van de stroom voor het reinigen. Gebruik een zachte, droge doek. Controleer periodiek of de schroeven en moeren goed vastzitten. Spuit geen vloeistof rechtstreeks op het apparaat.

GEBRUIKSAANWIJZING OK888-DD730 Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrentreijzde.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om bij het plaatsen van een bestelling zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

MODEL:OK888-DD730

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en e-garantiecertificaat

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzingLees de gebruiksaanwijzing zorgvuldig door.
	CORRECTE VERWIJDERINGDit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een doorgestreepte vuilnisbakdoor geeft aan dat het product gescheiden afvalverwerking vereist inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeProductenAls zodanig gemarkeerde voorwerpen mogen niet met het normale huishoudelijke afval worden weggegoafval, maar moet naar een inzamelpunt worden gebracht voor recycling elektrische en elektronische apparaten.
	Compliance is een CBeveiligingscertificering.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Lees en begrijp deze volledige handleiding voordat u

bij het proberen het product te monteren, te bedienen of te installeren. Mislukking

het opvolgen van alle hieronder vermelde instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

WAARSCHUWING:

1. De belasting die aan de actuator wordt toegevoegd, moet kleiner of gelijk zijn aan de nominale belasting van de actuator.
2. Gebruik de 29V DC-stroomadapter.
3. Alle actuatoren hebben een duty cycle, ze kunnen niet altijd werken zonder stoppen.
4. De actuator is niet volledig waterdicht, dompel hem daarom niet onder in water. direct water geven.
5. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES

AANDACHT

1. Zorg ervoor dat de schroeven en moeren tijdens de installatie goed vastgedraaid zijn. Voor uw veiligheid moet het product in de aangegeven maat en gewicht worden gebruikt limieten.
2. Zorg ervoor dat de kwaliteit en het draagvermogen van de muur voldoende zijn voor installatie. De fabrikant is niet aansprakelijk voor eventuele gevolgen
   die het gevolg zijn van een onjuiste installatie.
3. Bij installatie in glas of een glazen vliesgevel, schuimsteen, marmer, vezelplaat Raadpleeg voor installatie een professionele installateur. Anders,
   de fabrikant is niet aansprakelijk voor eventuele gevolgen die voortvloeien uit onjuiste installatie!

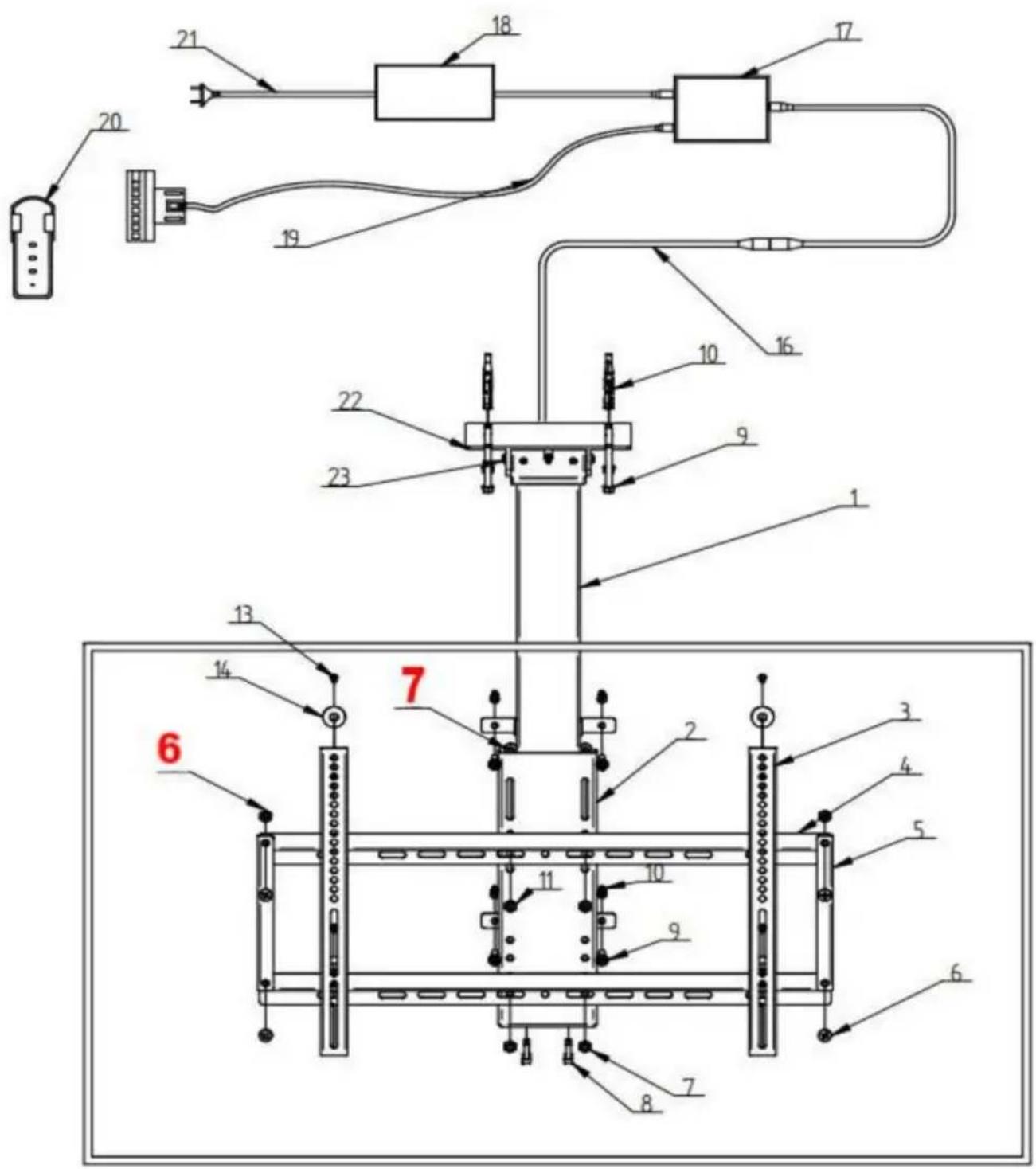

NEE.	Naam	Aantal
1	Component voorhefkolombediening	1
2 Tv-montagebeugels		1
3 TV-standaard (verticaal)		2
4 TV-standaard (horizontaal)		2
5 TV-standaard drijfstang		2
6 M8*12		4
7 M8*16		4
8 M6*20 (geïnstalleerd en bevestigd)		4
9 M7*70		8
10 7 × 10 × 60 mm		8
11 M8 moer		4
13 M6*16		4
14 8*17*1.7		4
16 Grenslijn		1
17 Controller		1
18 Stroomadapter		1
19 Handmatige besturingsdraad		1
20 Afstandsbediening		1	[50H5]
21 Netsnoer		1
22 Vaste ijzeren		2
23 M6*12		4

AANDACHT

1. Zorg ervoor dat de schroeven en moeren tijdens de installatie goed vastgedraaid zijn. Voor uw veiligheid moet het product binnen de aangegeven afmetingen en gewichtslimieten worden gebruikt.
2. Zorg ervoor dat de kwaliteit en het draagvermogen van de muur voldoende zijn voor installatie. De fabrikant is niet aansprakelijk voor eventuele gevolgen van onjuiste installatie.
3. Raadpleeg voor installatie in glas of een glazen vliesgevel, schuimsteen, marmer of vezelplaat een professionele installateur. Anders is de fabrikant niet aansprakelijk voor eventuele gevolgen van onjuistenstallatie!

INSTRUCTIES

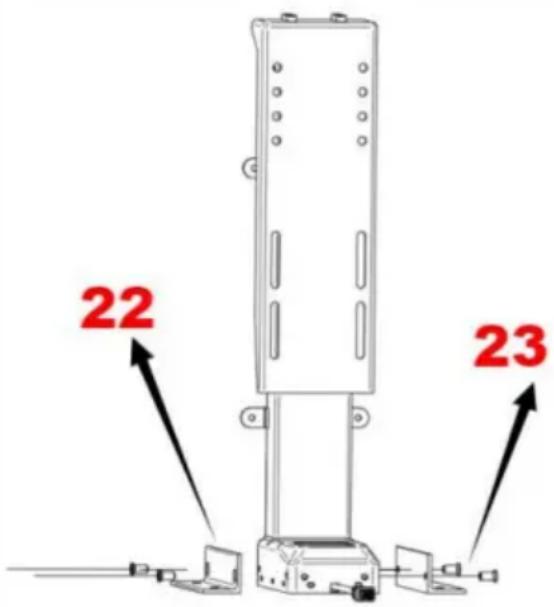

STAP 1 Installeer de vaste ijzeren plaat Lijn de

bevestigingsijzeren plaat uit met de gaten aan beide zijden van de basis en bevestig deze met vierschroeven.

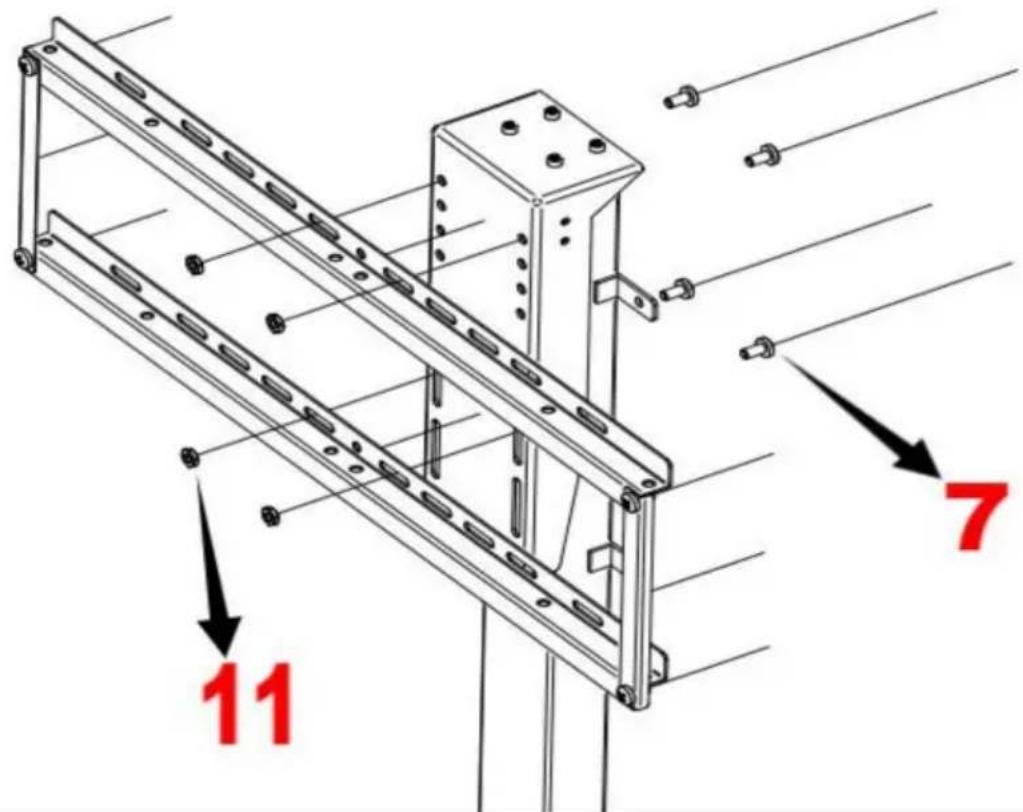

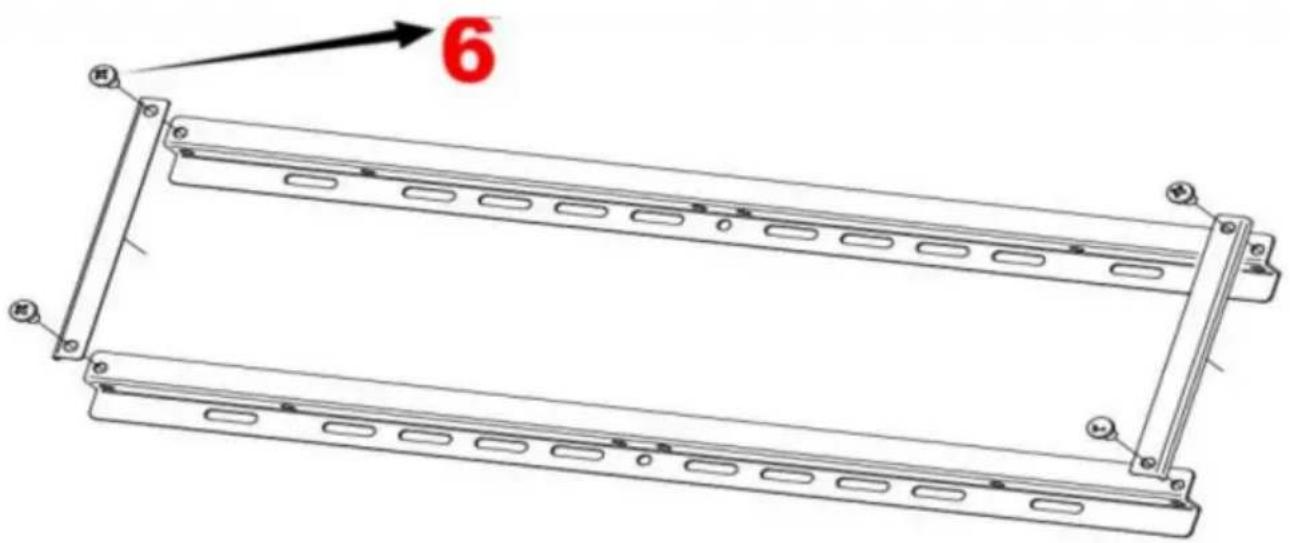

STAP 2 Monteer de hanger 1 Lijn de

gaten aan beide uiteinden van de verbindingsstang van de tv-paal uit met de gaten aan beide uiteinden van de paal (dwars) en bevestig ze meschivreven.

2 Verbind de geassembleerde pyloon met het pyloonpaneel aan de voorzijde van de kolombehuizing door middel van bouten en moeren.

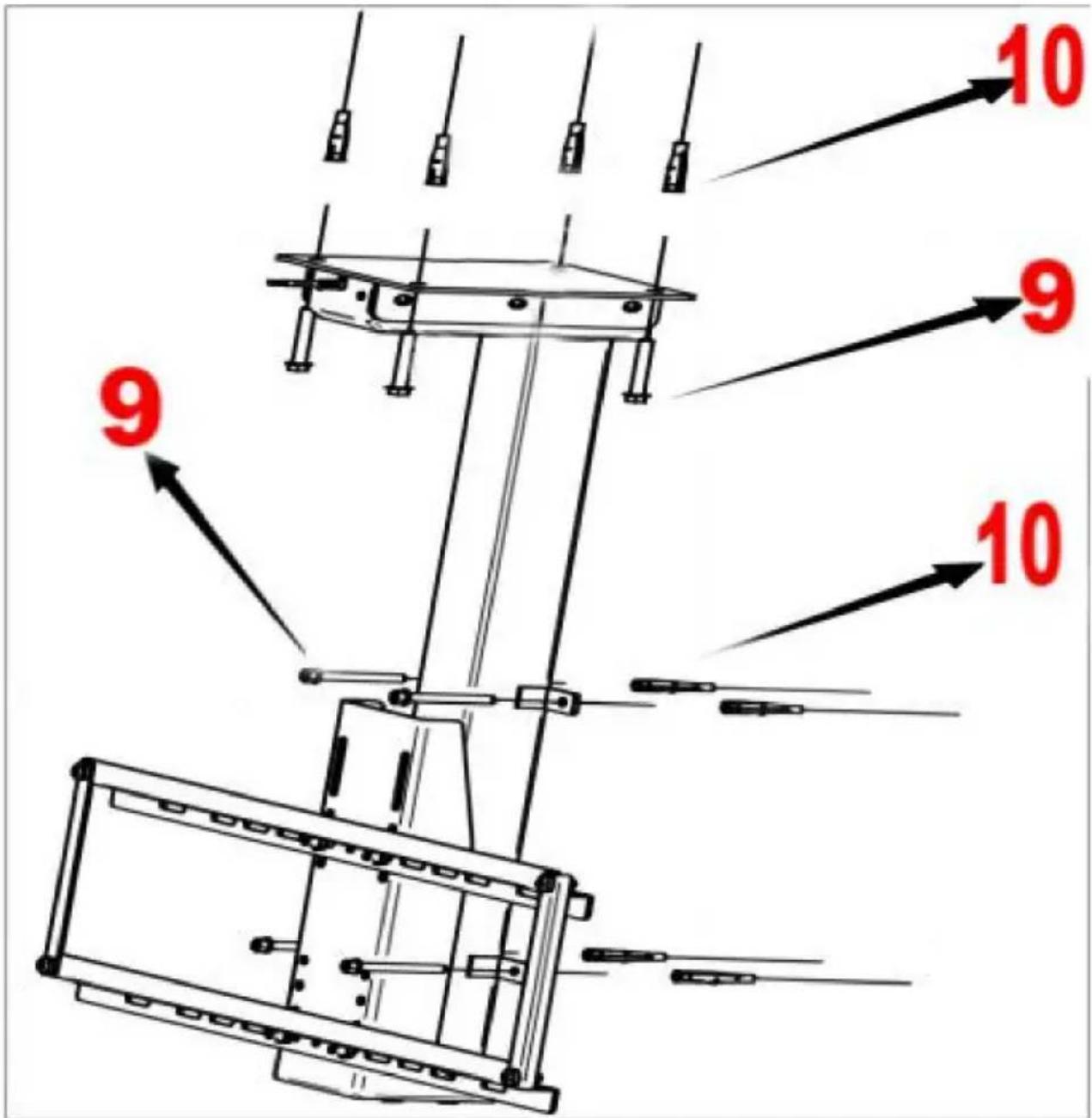

ÿ Plaats de basis van de kolom op de plaats waar deze moet worden geïnstalleerd, markeer en boor gaten, plaats de expansiebuis in het gat en steek de expansieschroef door het bevestigingsgat in de basis van de kolom om de hoofdkolom vast te zetten.

1. Markeer de ophanggaten aan beide zijden van de hoofdkolom en prik er gaten in. Gebruik vervolgens expansiebuizen en expansieschroeven om ze vast te zetten.

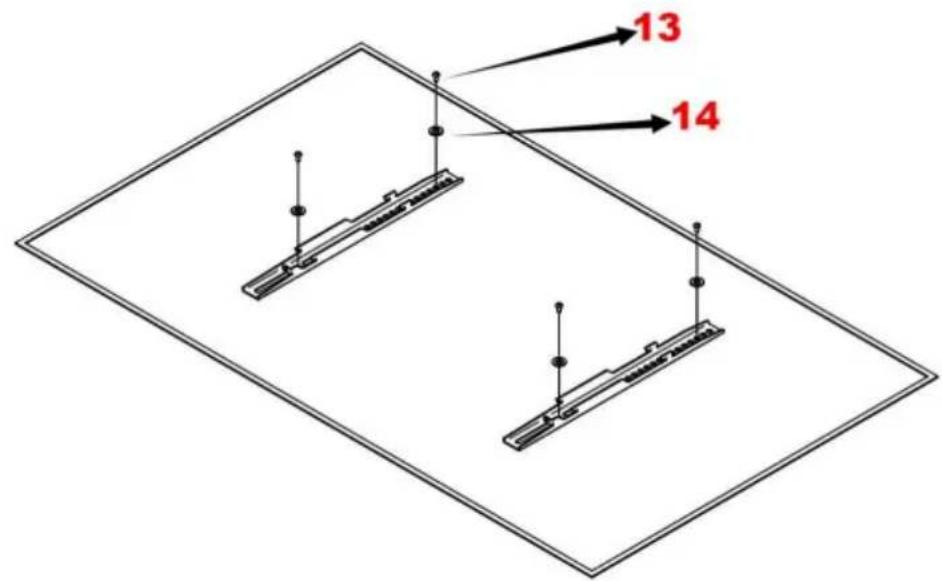

STAP 4

TV

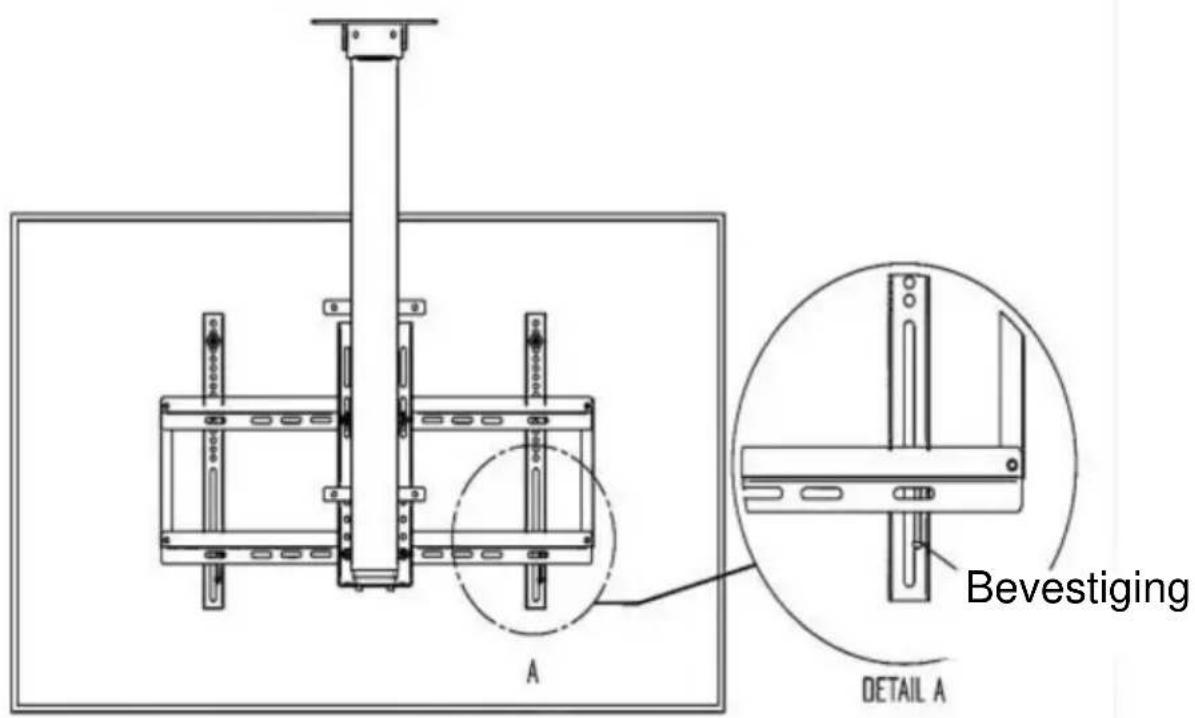

installeren 1 Lijn de juiste gaten van de twee verticale haken uit met de gaten aan de achterkant van de TV en maak de verbinding; 2 Lijn de

gemonteerde TV en pyloon uit met de juiste gaten in het voorste pyloonpaneel van de kolom en bevestig deze door bouten en moeren aan elkaar te bevestigen; Zorg ervoor dat de onderste twee schroeven van de verticale haak stavigitten.

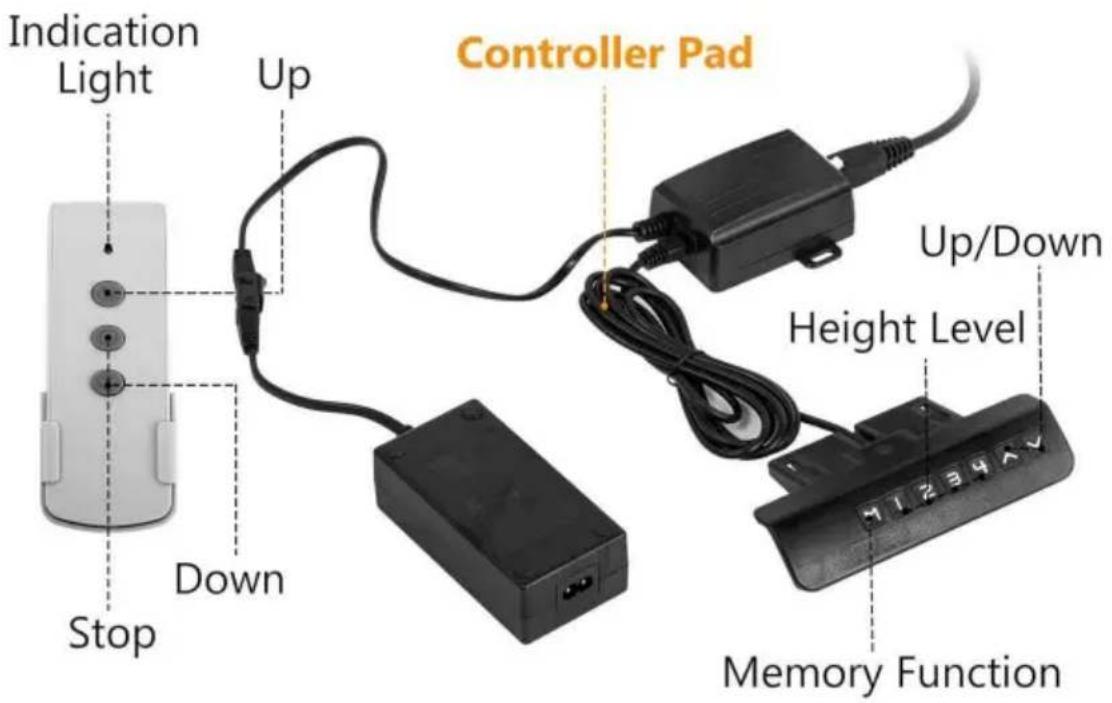

Installeer de controller

Controller-instructiehandleiding

I. Functie-introductie

Intelligente enkelvoudige kolomcontroller heeft de volgende kenmerken: 1. Het kan de uitgang van twee motoren regelen om synchrone werking te bereiken; 2.

Indicatielampje geeft de storing aan en reset; 3.

Bediening met omhoog- en omlaagknoppen;

1. Draadloze afstandsbediening (alternatief).

II. Systeemparameters 1.

Ingangsspanning: DC29V;

1. Ingangsstroom: aanbevolen boven 1,8A en afhankelijk van de belasting;

2. Maximale uitgangsspanning van de motorinterface:

DC29V; 4. Maximale uitgangsstroom van de motorinterface: 4A;

1. Bedrijfstemperatuur: 0\~40ÿ

2. Werkvochtigheid: 20\~90%; 7.

Opslagtemperatuur: 20\~70ÿ.

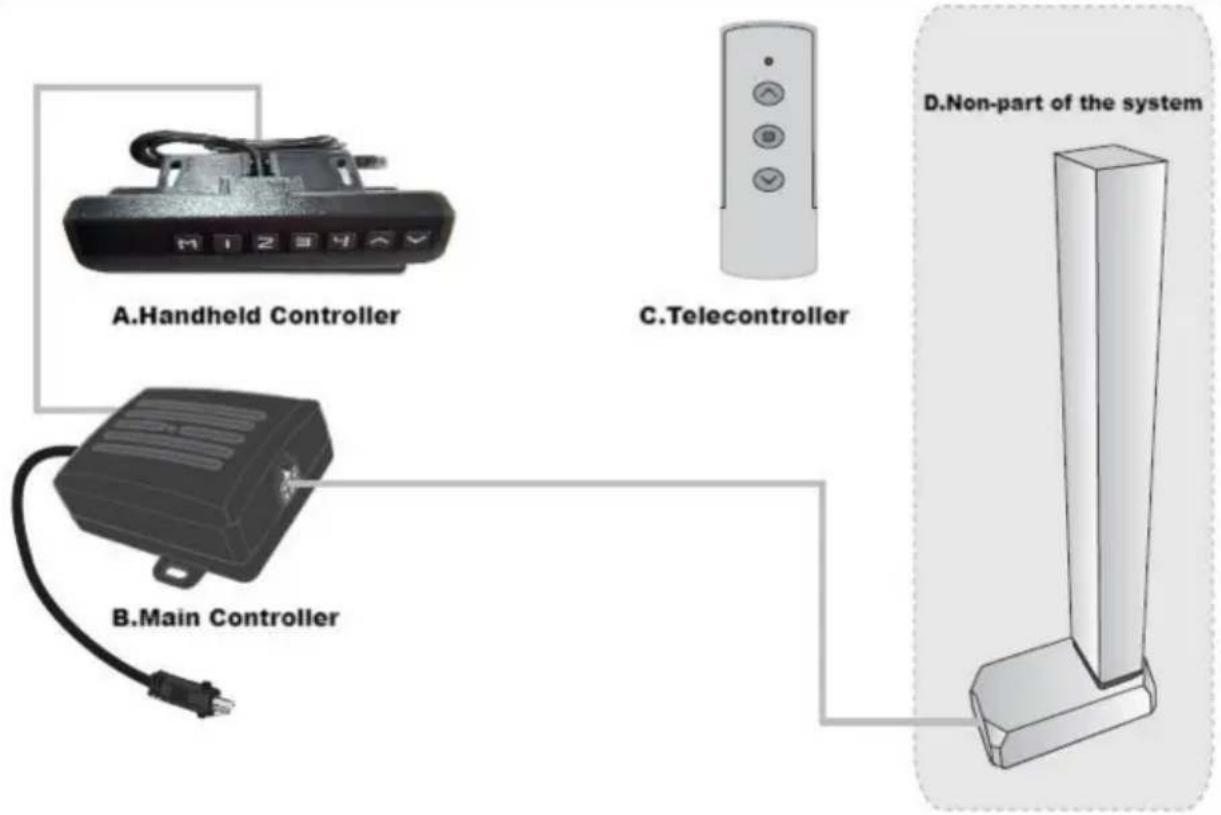

III. Systeemverbinding

1.Foutcode Err1
Wanneer de handmatige regelaar Er1 aangeeft, is er sprake van een Err1-fout. Dit betekent dat er iets mis is met het M1-interfacekanaal (zie de volgende afbeelding). Bijvoorbeeld: motoren zijn niet positief aangesloten; het Hall-signaalbord is niet aangesloten; de papierlijn, enz.
Nadat het probleem is verholpen, drukt u langer dan 3 seconder op de knop "omlaag" om de fout te verhelpen en De machine keert terug naar de reset-status.

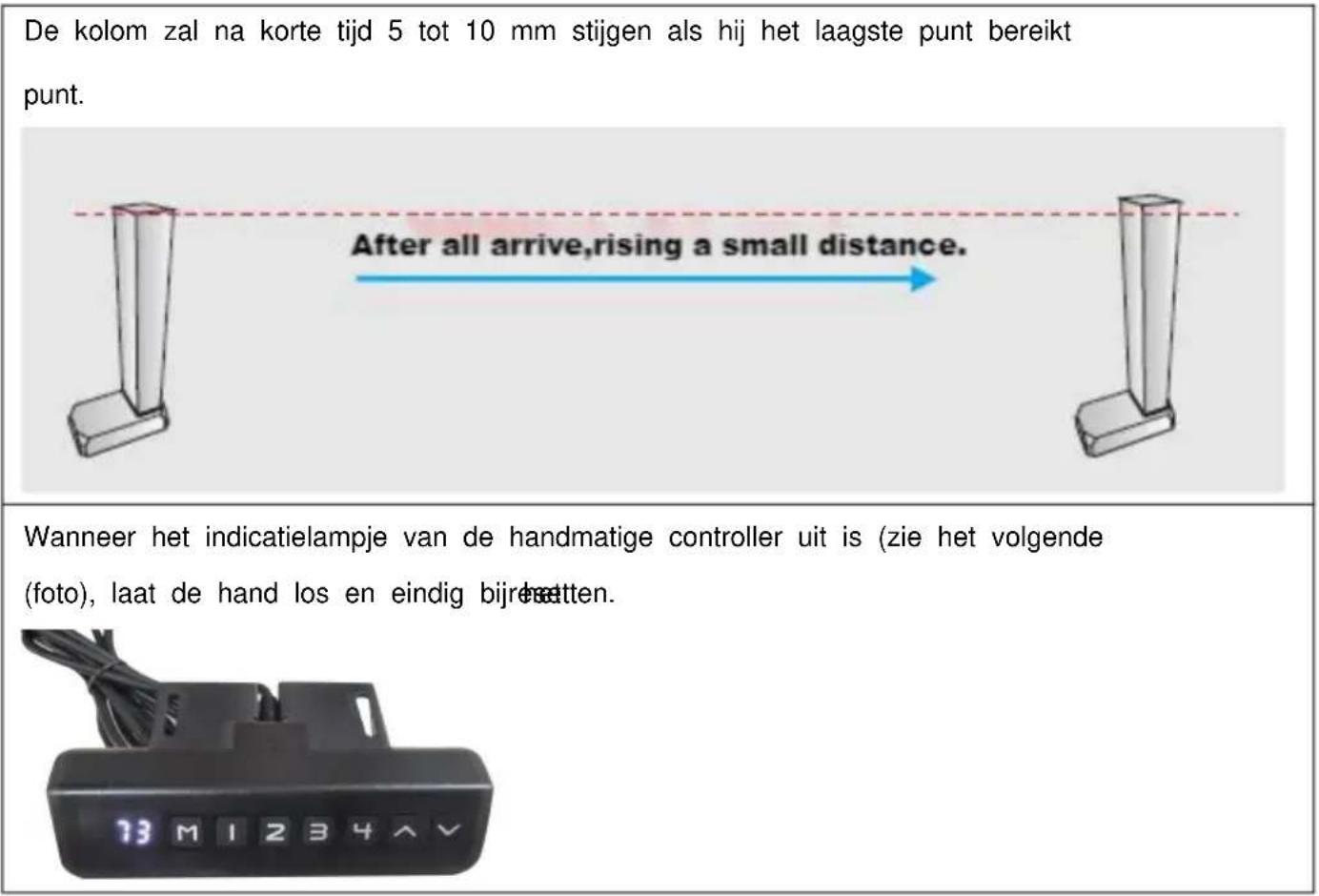

VI. Systeemresetten

1. Snelle resetWanneer het indicatielampje van de handmatige controller abijndt blijft aan (zie onderstaande afbeelding), dan betekent dit dat het resetten. Het hele systeem moet handmatig worden gereset.
2. Lijn resettenWanneer de handmatige controller het minimum aangeeft hoogte, door langer dan 5 seconden op de "omlaagknop" te drukken en het indicatielampje brandt. Dit betekent dat er een plaatsvindt.
3. De hand loslaten en beginnen met resetten systeem, nadat het indicatielampje van de handmatige controller is granden.
4. ResetmethodeWanneer het indicatielampje van de handmatige controller altijd brandt blijft aan (zie de volgende afbeelding), door op de "omlaag"-knop te drukken knop ingedrukt houden en niet loslaten.
De kolom kan korter worden en de snelheid kan afnemen. Let op: andere schade die tijdens het gebruik ontstaat. Indien er schade ontstaat, dient u onmiddellijk te stoppen.
Column began to shorten,when resetting.

VII. Vooraf ingestelde doelhoogte

1. Vooraf ingestelde doelhoogte:Het systeem biedt 4 groepen met vooraf ingestelde hoogteopslag
2. Vooraf ingestelde doelhoogtegegevens wissen:De wisfunctie is niet apart geconfigureerd. Wanneer een nieuwe parameteris ingesteld, wist het systeem automatisch de oude parameter.
3. Methode voor het instellen van de doelhoogte:Op elke hoogte (resetstatus, kan deze bewerking niet uitvoeren in foutstatus),De huidige hoogteparameter kan vooraf worden ingesteld op de toetsen 1-4.
Voorbeeld:ÿStel de huidige hoogte 83 in op toet# nr.
ÿDruk op de "M"-toets om "SET" weer te geven

ÿDruk binnen 2 seconden op "2" voordat "Særdwijnt
ÿDe voorinstelling "S-2" wordt weergegeven. Einde, de vorige weergave wordtersteld.
5. Gebruik de methode met de vooraf ingestelde doelhoogte: op elke hoogte (resetstatus, deze bewerking kan niet worden uitgevoerd in de verkeerde status) kunt u de toetsen 1-4 gebruiken om snel de vooraf ingestelde doelhoogte te bereiken. Als de huidige hoogte al in de buurt van de vooraf ingestelde doelhoogte ligt, wordt geen actie uitgevoerd.

ÿ. Telecontrollerbediening

1. Overeenkomende vensterperiode

De overeenkomende vensterperiode wordt na 3 seconden opnieuw ingeschakeld. Er klinkt een zoemend geluid wanneer de periode afloopt.

1. Correcte code

Als u tijdens de matching window-periode lang op de knop 'omhoog' drukt en wacht tot er 4 lange en

3 korte intervallen van een zoemend geluid klinken, betekent dit dat de correctieve code isoltooid

ÿ. Teruggaan bij het tegenkomen van obstakels

Naast de reset-status kan de mechanische structuur tijdens het werken plotselinge veranderingen door de belasting ondervinden, waardoor de controller een terugvalbewerking moet uitvoeren om extern geluid of letsel te voorkomen.

PRODUCTPARAMETERS

	Model	VeiligBezig met ladenGewicht	Invoer	Adapteringangsspanning	Regio
1	OK888-D DC29VD730	120 pond	1.8A	100-240V~50/60Hz	Amerika
2					Europa
