Produkttyp	Väggfäste för platt skärm
Märke	Vevor
Modell	RLLF7-X
Mått (B x H x D)	880 x 325 x 90 mm
Nettovikt	10,77 kg
Maximal säker belastning	75 kg
Material	Stål
Lutning	+5° till -15°
Nivellering	±3°
VESA-kompatibilitet	Standard (upp till 600x400 mm)
Kompatibel väggtyp	Träreglar eller massiv betongvägg
Nödvändiga verktyg	Borrmaskin, betongborr, vattenpass, skruvmejsel, hylsnyckel, hammare, regelsökare
Huvudfunktioner	Väggmontering, lutning, nivellering
Underhåll och rengöring	Rengör med en mjuk, torr trasa; använd inte slipande rengöringsmedel
Säkerhet	Överskrid inte maximal belastning; väggen måste tåla 5 gånger totalvikten; använd skyddsglasögon och handskar vid montering
Reservdelar och reparerbarhet	Kontakta Vevors kundtjänst för reservdelar
Allmän information	Montera endast enligt instruktionerna; använd endast på massiv betongvägg eller träreglar

Vanliga frågor - RLLF7-X Vevor

Är detta fäste kompatibelt med alla TV-apparater?

Vevor RLLF7-X-fästet är kompatibelt med de flesta TV-apparater som följer standard VESA. Kontrollera måtten på TV:ns bakre fästen innan köp.

Kan jag installera detta fäste på en gipsskiva?

Nej, detta fäste är endast avsett för montering på träreglar eller massiv betongvägg. Montera inte endast på gipsskiva.

Vad är den maximala vikten?

Den maximala säkra belastningsvikten är 75 kg. Överskrid aldrig denna gräns.

Vilka verktyg behövs för installationen?

Du behöver en borrmaskin, ett betongborr (för betongvägg), ett vattenpass, en skruvmejsel, en hylsnyckel, en hammare och en regelsökare.

Hur justerar jag TV:ns lutning?

Dra TV:n till önskad vinkel (från +5° till -15°), fäst sedan de 4 lutningsbultarna med en hylsnyckel.

Hur nivellerar jag TV:n?

Lossa de 2 nivelleringsbultarna på baksidan av TV-plattan (max 2 varv), justera nivån, dra sedan åt bultarna. Justeringsområdet är ±3°.

Levereras fästet med alla nödvändiga skruvar?

Ja, fästet innehåller skruvar, brickor och distanser som passar olika TV-typer (platt eller böjd skärm). Se manualen för att välja rätt skruvar.

Hur underhåller jag detta väggfäste?

Rengör det regelbundet med en mjuk, torr trasa. Använd inte slipande eller frätande rengöringsmedel. Kontrollera regelbundet att fästena sitter åtdragna.

Vad gör jag om delar är skadade?

Inspektera fästet före varje användning. Om delar är lösa eller skadade, använd det inte och kontakta Vevors kundtjänst på [e-mail].

Kan jag använda detta fäste för en böjd skärm?

Ja, fästet är kompatibelt med böjda TV-apparater. Använd de medföljande distanserna vid steg 1-2b i installationsmanualen.

BRUKSANVISNING RLLF7-X Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

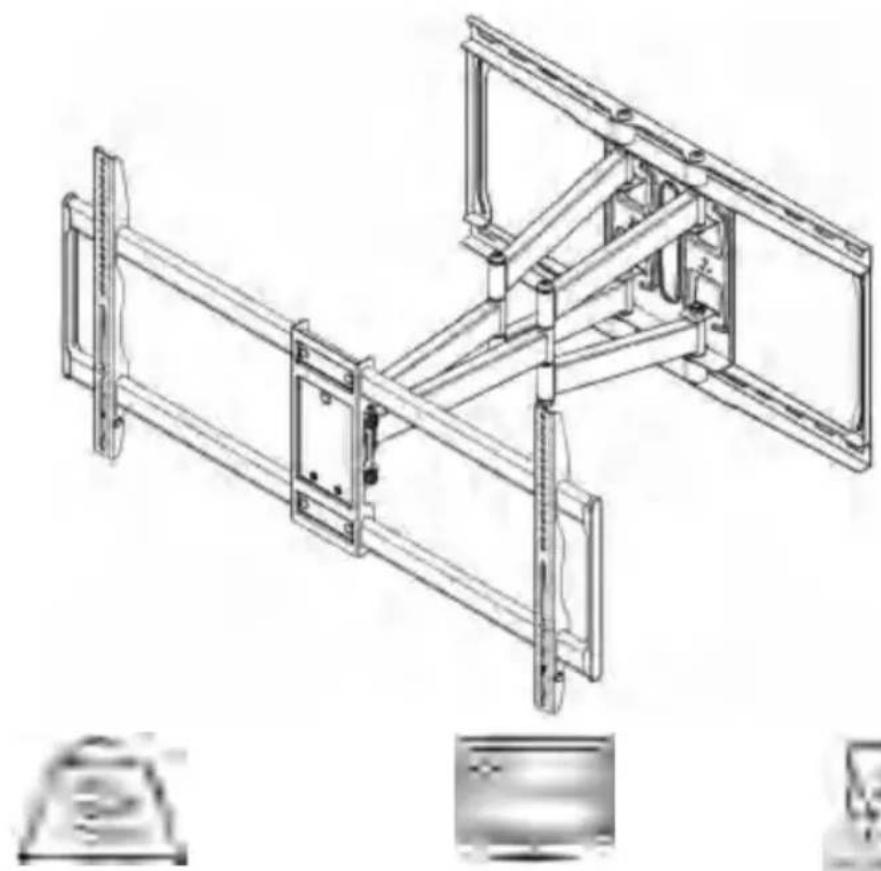

TV-VÄGGFÄSTE

ANVÄNDARMANUAL

MODELL: RLLF7-X

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du lägger en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta varumärkena.

OCHV DER

TV-VÄGGFÄSTE

TUGT H OcksåLs, HA LF PRI DETTA

MODELL: RLLF7-X

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Du får gärna kontakta oss:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

VARNING:

Läs detta material innan du använder den här produkten. Underlåtenhet att göra det kan leda till allvarliga skador.

Försiktighetsåtgärder vid

montering 1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.

Denna produkt är designad för användning i träregel och massiv betongvägg. - Montera inte enbart på torr vägg.

1. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
2. Håll monteringsområdet rent och väl upplyst.
3. Håll åskådare borta från området under monteringen.
4. Sätt inte ihop produkten om du är trött eller påverkad av alkohol, droger eller medicinering.
5. Produktens egenskaper gäller för korrekt och fullständigt monterade produkter endast.

För ytterligare information om delarna som listas på följande sidor, vänligen se monteringsdiagrammet i denna manual. Packa upp och separera alla delar på ett rent arbetsområde.

Använd

försiktighetsåtgärder 1. Viktbegränsningar: Överskrid inte den maximala viktkapaciteten för denna produkt.

1. Väggen måste klara fem gånger vikten av TV:n och fästet tillsammans.
2. Använd inte denna produkt för något ändamål som inte uttryckligen anges av tillverkaren. Tillverkaren ansvarar inte för skada eller personskada orsakad av felaktig montering eller användning.
3. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DENNA MANUAL

VERKTYG SOM BEHÖVS

Regel-/stiftsökare Måttband Penna

(10 mm) Borr Betongborr

Träborrhammare Skruvmejsel Hylsnyckel Vattenpass

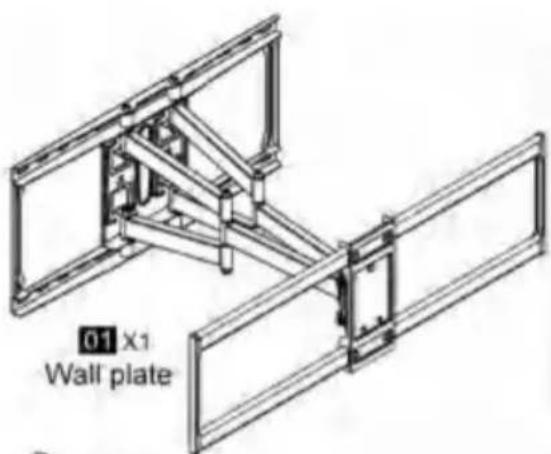

INGÅENDE HÅRDVARA

02X2 TV-fästen

MONTERINGSSTEG

STEG 1 Fäst fästena på TV:n

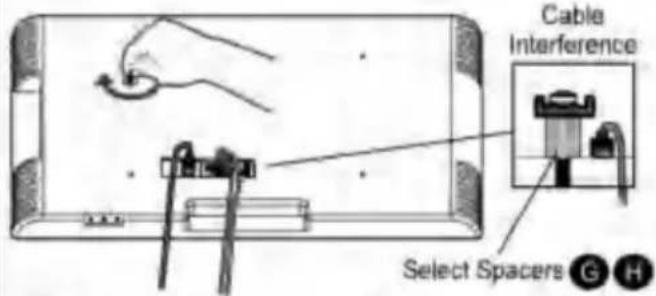

STEG 1-1 Välj TV-skruvar

Förberedelse: Kontrollera TV:ns VESA-mönster före installation. Endast en skruvstorlek passar din TV.

Obs: VESA = Horisontellt x Vertikalt (Max VESA: 800x400 mm)

4067152A in

600r→23-87m

9cm=311/2m

STEG 1-2 Fäst TV-fästena

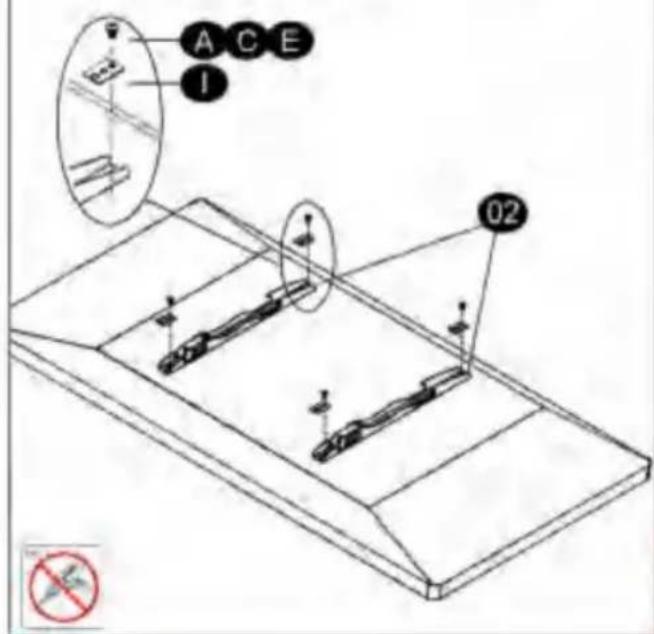

a. Platt-TV (skruv och bricka)

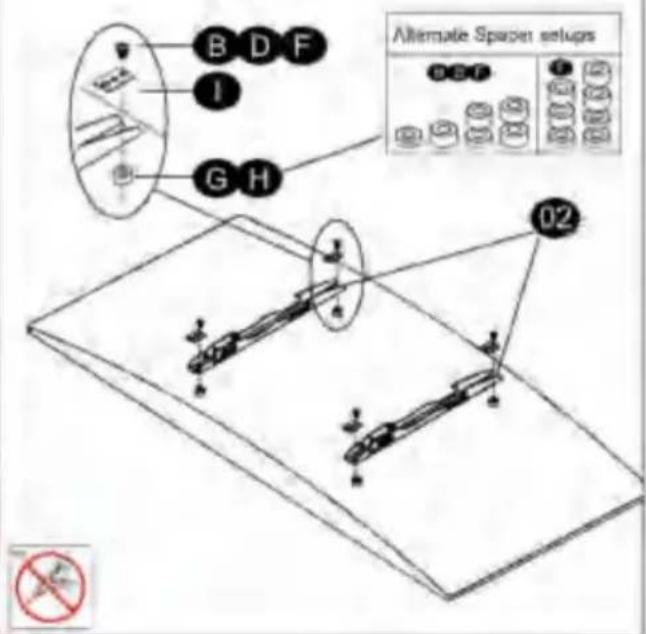

b. Böjd TV (Spacer. Skruv och bricka)

STEG 2 Fäst vaggplattan på väggen

STEG 2B Montering av massiv betongvägg

Varning: Dessa ankare är för solida betong- och betongblockväggar

ANVÄND dem ENDAST i gipsskivor eller träreglar.

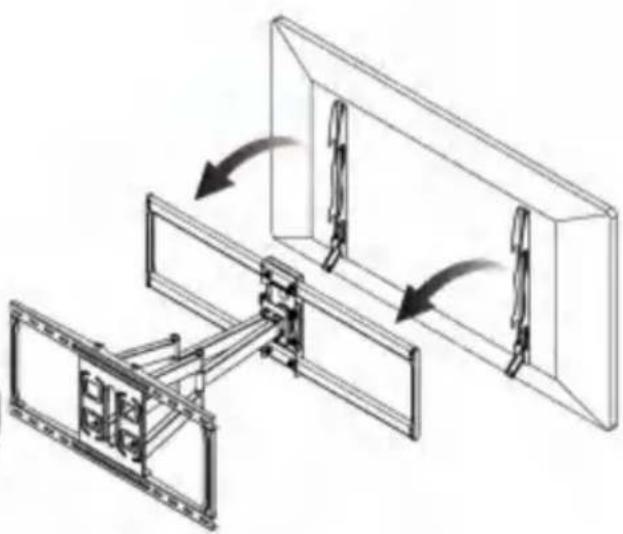

STEG 3 Häng och fäst TV:n på väggplattan

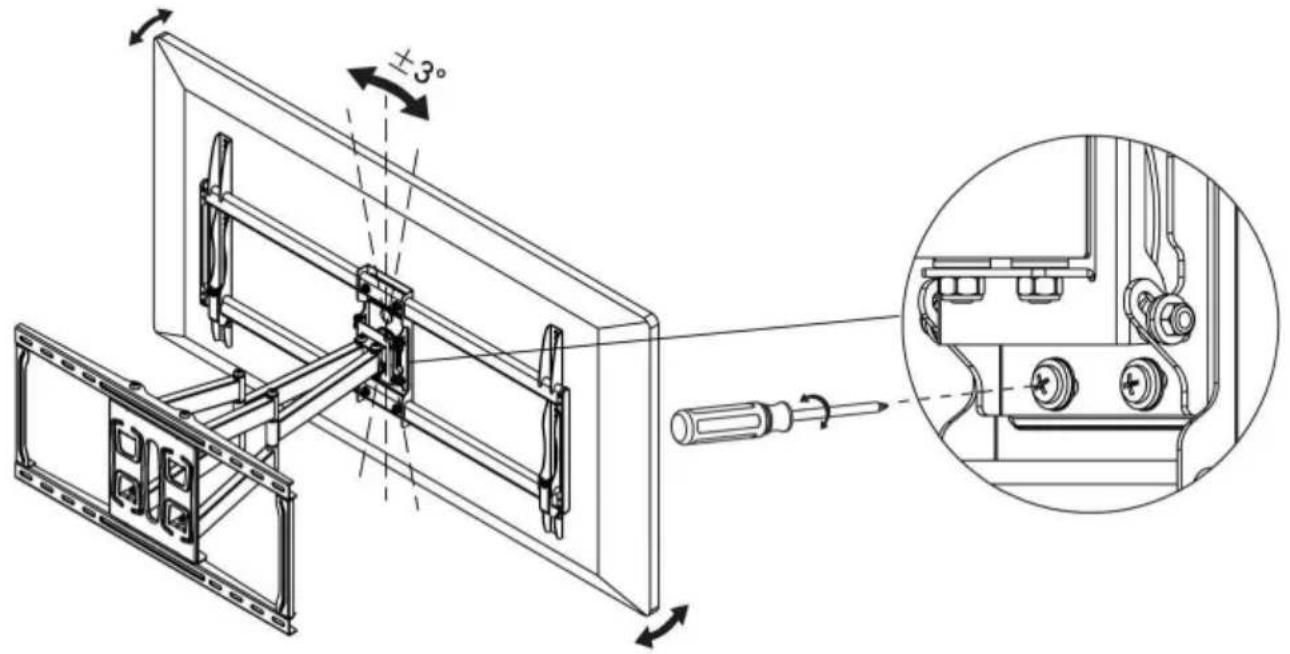

STEG 4 Justeringar

Lossa 2 nivelleringsbultar på baksidan av TV-plattan med maximalt 2 varv, justera till nivå och dra åt igen för att säkra.

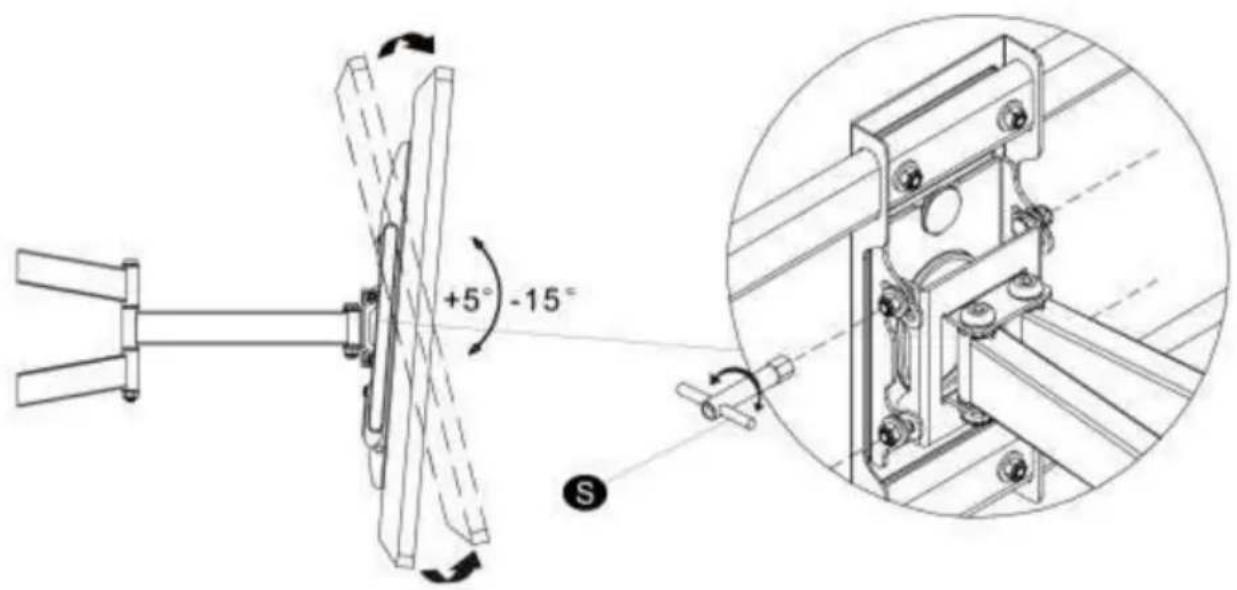

STEG 4-2 Justering av lutningsvinkel (+5°-15°)

Dra TV:n till önskad vinkel och fäst sedan 4 lutande bultar med hylsnyckel.

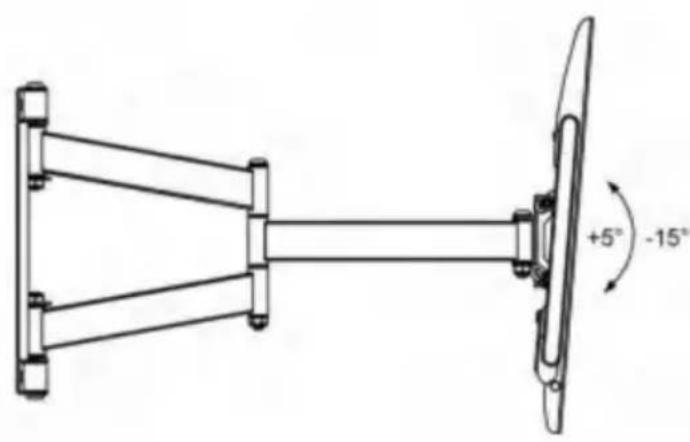

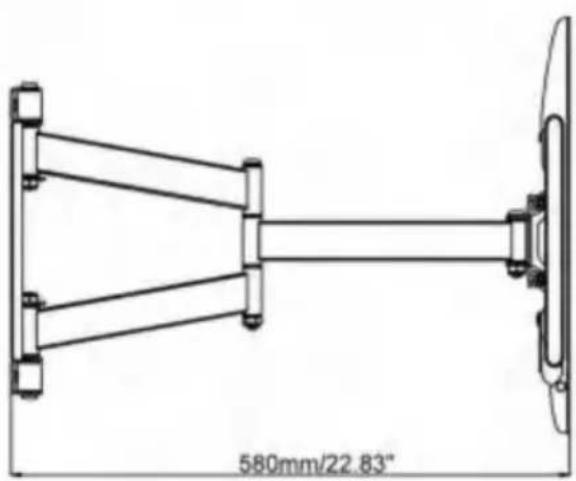

PRODUKTDIMENSIONER

74mnV2.9r-

PRODUKTPARAMETER

Modell	RLLF7-X
Säker lastvikt	75 kg
Produktstorlek	880*325*90 mm
Nettovikt	10,77 kg
