Type de produit	Réfrigérateur-congélateur
Marque	Haier
Modèle	HTW7720CNMM
Dimensions (H x L x P)	2006 x 700 x 675 mm
Poids net	Environ 75 kg
Alimentation électrique	220-240 V ~ 50 Hz
Consommation d'énergie annuelle	195 kWh/an
Classe d'efficacité énergétique	B
Volume total	486 L
Volume réfrigérateur	344 L
Volume congélateur	142 L
Autonomie de coupure	12 h
Capacité de congélation	10 kg/24h
Classe climatique	SN, N, ST, T (10°C à 43°C)
Niveau sonore	37 dB(A)
Réfrigérant	R600a (62 g)
Fonctions principales	Super réfrigération, Super congélation, Mode Vacances, My Zone (3 modes), Zone d'humidité réglable, Alarme porte, Verrouillage panneau, Wi-Fi
Type d'éclairage	LED (classe d'efficacité G)
Réversibilité des portes	Oui
Dégivrage	Automatique
Entretien et nettoyage	Nettoyer toutes les 4 semaines avec un chiffon doux et détergent neutre ; ne pas utiliser de nettoyeur vapeur
Sécurité	Verrouillage enfant (panneau), alarme porte, réfrigérant inflammable R600a
Pièces détachées et réparabilité	Pièces disponibles 7 à 10 ans ; remplacement lampe LED par professionnel
Garantie	2 ans (UE)

FOIRE AUX QUESTIONS - HTW7720CNMM HAIER

Que faire si le réfrigérateur ne refroidit pas suffisamment ?

Vérifiez que la température est réglée correctement, que la porte ferme bien et que la ventilation est suffisante. Consultez le tableau de dépannage dans la notice pour d'autres causes comme l'encrassement du condenseur.

Comment activer le mode Super congélation ?

Déverrouillez le panneau en appuyant sur la touche G pendant 3 secondes, puis appuyez sur la touche F (Super congélation). L'indicateur correspondant s'allume. La fonction se désactive automatiquement après 50 heures.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil. Nettoyez l'intérieur et l'extérieur avec un chiffon humide imbibé d'eau tiède et un détergent doux. Ne pas utiliser de nettoyeur vapeur, de brosses dures ou de solvants. Rincez et séchez.

Que signifie le voyant Wi-Fi clignotant ?

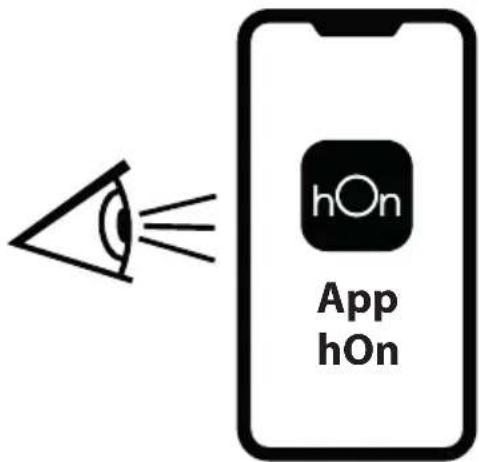

Le module Wi-Fi est activé et cherche à se connecter. Téléchargez l'application hOn et suivez les instructions d'appairage. L'icône cesse de clignoter une fois connectée.

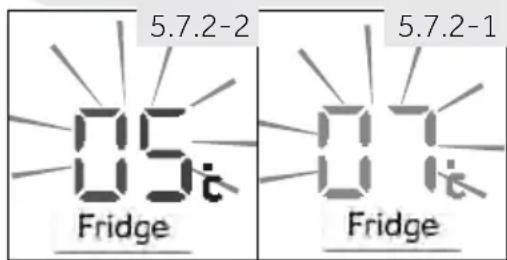

Comment régler la température du réfrigérateur ?

Déverrouillez le panneau. Appuyez sur la touche A pour sélectionner le compartiment réfrigérateur, puis appuyez successivement jusqu'à la température souhaitée (de 1°C à 9°C). Confirmez en appuyant sur une autre touche ou attendez 5 secondes.

Que faire si de la glace se forme dans le congélateur ?

Vérifiez que les aliments sont bien emballés, que la porte ferme correctement et que le joint est propre. Le dégivrage est automatique. Si le givre persiste, consultez le tableau de dépannage pour d'autres causes.

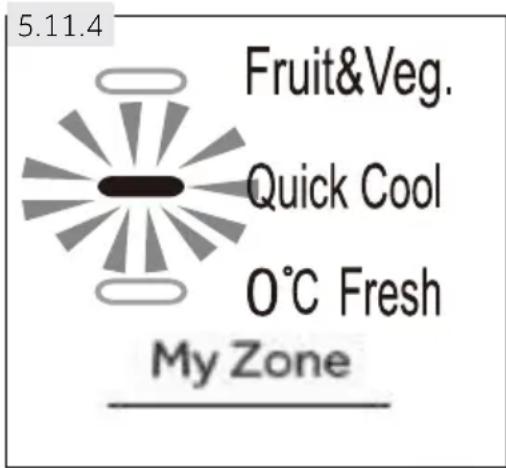

Comment utiliser le tiroir My Zone ?

Appuyez sur la touche C (My Zone) pour choisir parmi trois modes : Fruits et légumes, 0°C Fresh ou Q-Cool. Un mode doit toujours être actif. Le réglage s'affiche sur le panneau.

L'appareil émet un bip, que faire ?

L'alarme sonore indique que la porte du réfrigérateur est restée ouverte plus de 15 minutes. Fermez la porte pour arrêter le bip. Si le problème persiste, vérifiez qu'aucun aliment ne bloque la fermeture.

Puis-je inverser le sens d'ouverture des portes ?

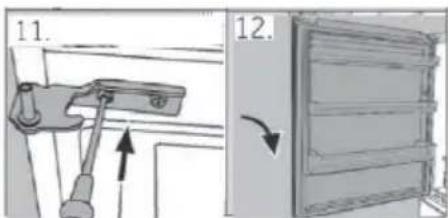

Oui, le modèle permet la réversibilité des portes. Suivez les étapes décrites dans la notice (section 10.9). Il est recommandé d'être à deux personnes et de débrancher l'appareil avant l'opération.

Comment économiser de l'énergie avec ce réfrigérateur ?

Installez l'appareil dans un endroit bien ventilé, à l'abri du soleil. Ne réglez pas une température trop basse, ouvrez la porte moins souvent et laissez refroidir les aliments chauds avant de les ranger. Utilisez les modes Super avec modération.

MODE D'EMPLOI HTW7720CNMM HAIER

Réfrigerateur Mode d'emploi

Manuel d'utilisation

Réfrigérateur-congélateur

HTW7720ENMP

HFW7720EWMP0

HTW7720ENMB

HFW7720ENMB

HTW7720ENPT

HTW7720DNMP

HTW7720BNMM

HTW7720CNMM

Nous vous remercions d'avoir acheté un produit Haier.

Veuillez dire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mistrés exploiter cet apparéil, et vous assurer une installation, une utilisation et un entretien sécurisés et ajustats.

Veuillez bien garder ce manuel et toujours vous y reférer pour une utilisation sécurisée et ajustée de l'appareil.

Si vous doivent vendre, donner ou abandonner l'appareil pour cause de déménagement, assurez-vous également de laisser ce manuel afin que le prochain utilisateur puisse maitriser l'appareil, notamment les règles de sécurité.

Legende

Avertissement- Consignes importantes de sécurité

Renseignements généraux et conseils

Informations sur l'environnement

Mise au rebut

Contribuer à la protection de l'environnement et de la santé humaine. Veuillez mette les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Veuillez à ne pasmettre au rebut les appareils ayant ce symbole avec les déchets menagers. Veuillez déposer l'appareil à votre usine de recyclage locale, ou prendre contact avec votre bureau municipal.

AVENTISSEMENT!

Risque de blessure ou d'asphyxie!

Les réfrigerants et les gaz doivent être mis au rebut par des professionnels. Avant toute mise au rebut, assurez-vous que la tuyauterie du système de réfrigération n'est pas endommagée. Débranchez l'appareil du secteur. Coupez les cables primaires et mettez-les au rebut. Retirez les plateaux et coffrets ainsi que le verroude porte et les joints, pour éviter qu'un enfant ou un animal domestique ne reste coincé dans l'appareil.

1- Consignes de sécurité 4
2-Utilisation prévue 8
3- Description du produit 9
4- Panneau de commande 11
5-Utilisation 12
6-Conseils pour economiser de I'energie 22
7-Équipment 23
8-Entretien et nettoyage 26
9-Dépannage 29
10-Installation 32
11-Informations techniques 37
12-Service client 38

1- Consignes de sécurité

Avant demettre l'appareil en marchepour la première fois,veuillez dire les consignes de sécurité ci-apres:

AVERTISSEMENT!

Avant la première utilisation

Vérifiez qu'aucun dommage lié au transport n'a été subi par l'ap-pareil.
Retirez tous les emballages et tenez-les hors de portée des enfants.
- Attendez au moins deux heures avant d'instructor l'appareil pour une meilleure efficacité du système de réfrigération.
Il faut toujours au moins des deux personnes pour la manipulation de l'appareil car il est lourd.

Installation

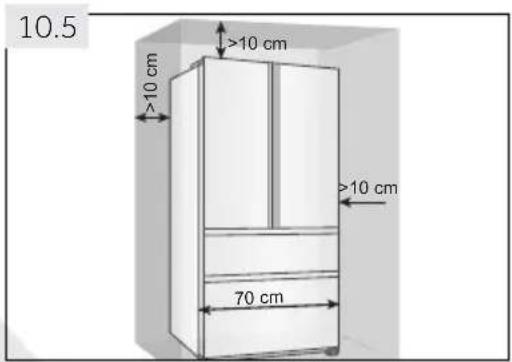

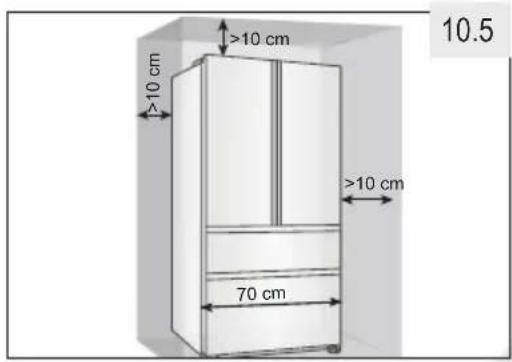

Placez l'appareil dans un endroit bien ventilé. Laissez un espace d'au moins 10 cm au-dessus et 10 cm autour de l'appareil.
- Ne placez jamais l'appareil dans une zone ou à un endroit humide où il pourrait être éclaboussé par de l'eau. Nettoyez et sechez les éclaboussures d'eau et les tâches à l'aide d'un chiffon doux et propre.
N'installez pas l'appareil en direction des rayons solaires ou a proximé des sources de chaleur (par exemple, les cusinières, chauffe-eau).
- Installez et positionnéz l'appareil dans un espace adéquat tenant compte de sa taille et son'utilisation.
Tenez les ouvertures d'aération de l'appareil ou dans les structures encastrées libres de toute obstruction.
Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un electricien.
L'appareil fonctionne avec une alimentation à 220~240 VCA/50 Hz. Des fluctuations anormales de tension peuvent entrainer un échec de démarrage ou endommager le régulateur de température ou le compresseur, ou l'appareil peut émettre un bruit anormal pendant le fonctionnement. Dans de tels cas, installez un régulateur automatique.
Pour l'alimentation électrique, utilisez une prise avec terre différente facilement accessible. Mettez à la terre cet apparéil.
Uniquement pour le Royaume-Uni: Cet apparéil est équipé d'un cordon d'alimentation avec fiche à 3 fils (mise à la terre), répondant aux normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). Lorsque l' apparéil est installé, la prise doit être accessible.
N'utilisez pas d'adaptateurs multiprises ni de rallonges.

AVERTISSEMENT!

Installation

Assurez-vous que le cable d'alimentation n'est pas sous le réfrigerateur. Evitez de marcher sur le cable d'alimentation.
N'endommagez pas le circuit réfrigérant.

Utilisation quotidienne

Cet apparéil peut être utilisé par des enfants âgés d'au minimum 8 ans, ainsi que par des personnes avec des capacities physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont supervisées ou ont été formées à l'utilisation sécurisée de l' apparéil et comprendnant les risques y relatifs.
Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés.
Les enfants ne doivent pas jouer avec l'appareil.
En cas de fuite de gaz froid ou de tout autre gaz inflammable aux alentours du réfrigérateur, arrêtez la vanne d'alimentation du gaz qui s'échappe, ouvrez les portes et fenêtres et ne débranchez pas ni ne branchez le cable d'alimentation de l'appareil ou de tout autre apparéil.
Rassurez-vous que l'appareil estprogramme pour fonctionner a une plaque de température entre 10 et 43^ . L'appareil pourrait ne pas bien fonctionner si vous le faites fonctionnerpendant long-temps à unetempérature en dessous ou au-dessus de la plaque indiquée.
- Ne placez pas des objets instables (objets lourds, recipients remplies d'eau) au-dessus du réfrigérateur pour éviter tout dommage corporel suite à une chute de l'objet ou un choc électrique causé par le contact avec l'eau.
- Ne tirez pas sur les étagères de la porte. La porte pourrait se pencher, le rayon des bouteilles pourrait sauter ou l'appareil pourrait basculer.
Ouvrez et fermez les portes uniquement à l'aide des poignées. L'espace entre les portes et le placard est très réduit. N'envoyez pas vos mains dans ces endroits pour éviter de coincer vos doigts. Ouvrez ou fermez les portes du réfrigerateur uniquement lorsque les enfants ne se trouvent pas pres du réfrigerateur.
Evitez de ranger ou utiliser des produits inflammables, des exploits ou des matieres corrosives à l'intérieur ou autour de l'appareil.
- Ne conservez pas des médicaments, des bacteriés ou des agents chimiques dans le réfrigerateur. Leprésent réfrigerateur est un apparéil electroménager. Il n'est pas reconnexe de conserver des matériaux qui requirent des températures strictes.
Evitez de conserver des liquides dans des bouteilles ou des cannettes (à l'exception de vins et spiritueux fortement alcoolisés), notamment des boissons gazeuses car elles peuvent exploserpendant la congélation.

AVERTISSEMENT!

Utilisation quotidienne

Vérifiez le conditionnement des alimentés si le congélateur devient plus chaud.
Ne programmez pas inutillement le compartmentement réfrigérateur à une température basse. Les températures basses peuvent survenir lorsque les températures haute sont programmées. Attention: Les bouteilles peuvent éclater.
▶ Ne touchez pas les alimentents congélés avec des mains mouillées (portez des gants). Surtout, ne mangez pas les sucettes glacées immeditatement après les avoir sorties du congélateur. Vous risquez une congélation de la langue ou la formation d'ampoules suite à la congélation. PREMIERS soins : placez votre langue sous le robinet avec la sucette. Ne la tirez pas de force!
Ne touchez pas la surface interieure du compartmentement conge-lateur pendant qu'il est en marche, notamment avec les mains mouillées ; vos mains pourraient seCongeler sur la surface.
Débranchez l'appareil en cas de coupure de courant ou avant de le nettoyer. Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommagent le comprisseur.
N'utilisez pas d'appareils électriques de type autre que ceux recommandés par le fabricant, à l'intérieur des compartments de stockage d'aliments de l'appareil.

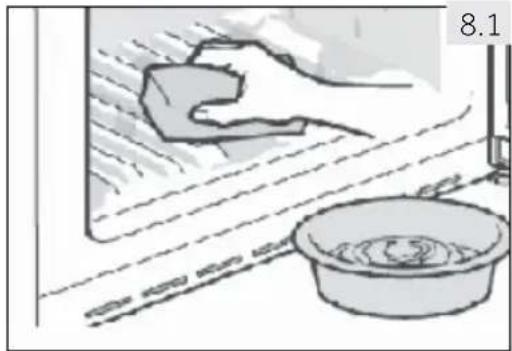

Entretien et nettoyage

Assurez-vous que les enfants sont sous surveillance lors du nettoyage et l'entretien.
Débranchez l'appareil de l'alimentation électrique avant d'entreprenevre tout entretien. Attendeez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endommagent le comprisseur.
Tenez la fiche et non le cordon pour débrancher l'appareil.
- Ne raclez pas le givre ou la glace à l'aide d'objets tranchants. N'utilisez pas de vapeorisateurs, d'appareils de chauffage électriques, de seche-cheveux, de nettoyants à vapeur ou toute autre source de chaleur afin d'éviter des dommages sur les parties en plastique.
N'utilisez pas d'appareils mécaniques ou des moyens autres que ceux recommandés par le fabricant pour accélérer le processus de dégivrage.
Si le cordon d'alimentation est endommagé, faites-le remplaçer par le fabricant, son agent de service ou par des personnes qualifiées similaires afin d'éviter tout risque.
N'essayez pas de réparer, de démonter ou de changer vous même l'appareil. En cas de réparation, veuillez contacter notre service clientèle.

AVERTISSEMENT!

Entretien et nettoyage

Dépoussiérez l'arrière de l'appareil au moins une fois par an afin d'éviter tout risque d'incendie, et pour réduire votre consommation énergétique.
N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage.
N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil.
- Ne nettoyez pas les rayons de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre.

Informations sur le gaz frigorigène

AVERTISSEMENT!

Cet apparéil contient du réfrigérant inflammable ISOBUTANE (R600a). Assurez-vous que le système de réfrigération n'est pas endommagé pendant le transport et l'installation. Une fuite de gaz frigorégène pourrait cause des dommages oculaires ou un incendie. En cas de dommage, veuillez vous éloigner des sources d'incendie visibles, aéréz correctement la piece, évitez de brancher et débrancher les cordons d'alimentation de l' apparéil et de tout autre apparéil. Informez le service clientèle.

En cas de contact avec les yeux, rincez abondament les yeux avec de l'eau et consultez immédiatement un ophtalmologue.

ATTENTION!

Lorsque vous fermez la porte, le renfort vertical de la porteGAuche doit etre rabattu vers l'intérieur (1).

Si vous essayez de fermer la porte gauche et la bande verticale de porte n'est pas rabattue (2), Rabattez-la d'abord, sinon elle frappera l'axe de fixation ou la porte droite. Vous constaterez alors des dommages lors du glissement de la porte ou des fuites.

Le renfort vertical de porte dispose d'un fil chauffant. La surface s'échauffera un peu, ce qui est tout à fait normal et n'attecte nullement le fonctionnement du réfrigérateur.

2- Utilisation prévue

2.1 Utilisation prévue

Cet apparéil a été consq pour la réfrigération et la congélation des alimentés. Il est destiné exclusivement pour des interieurs chauds. Il n'est pas destiné à un usage commercial ou industriel.

Aucune modification ou alteration de cet apparéil n'est autorisée. Toute utilisation inadéquate vous expose à des risques et la perte des droits de garantie.

2.2 Accessoires

Vérifiez les accessoires et la documentation suivant cette liste (Fig. 2.2):

2.2

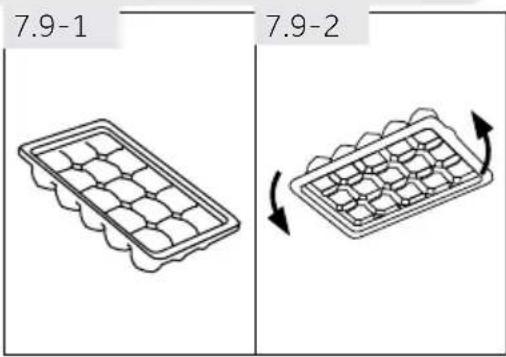

Bac à glaçons avec couv

Plateau à oeufs

Charnières de porte

Cales Charnière
supérieur

Étiquette énergétique

Cartedegarantie

Manuel de l'utilisateur

*HTW7720ENMP/HTW7720ENMB/HTW7720ENPT/HTW7720CNMM

Remarque:Différences

En raison des changements techniques et de différents modèles, certaines des illustrations de ce manuel peuvent différer de votre méthode.

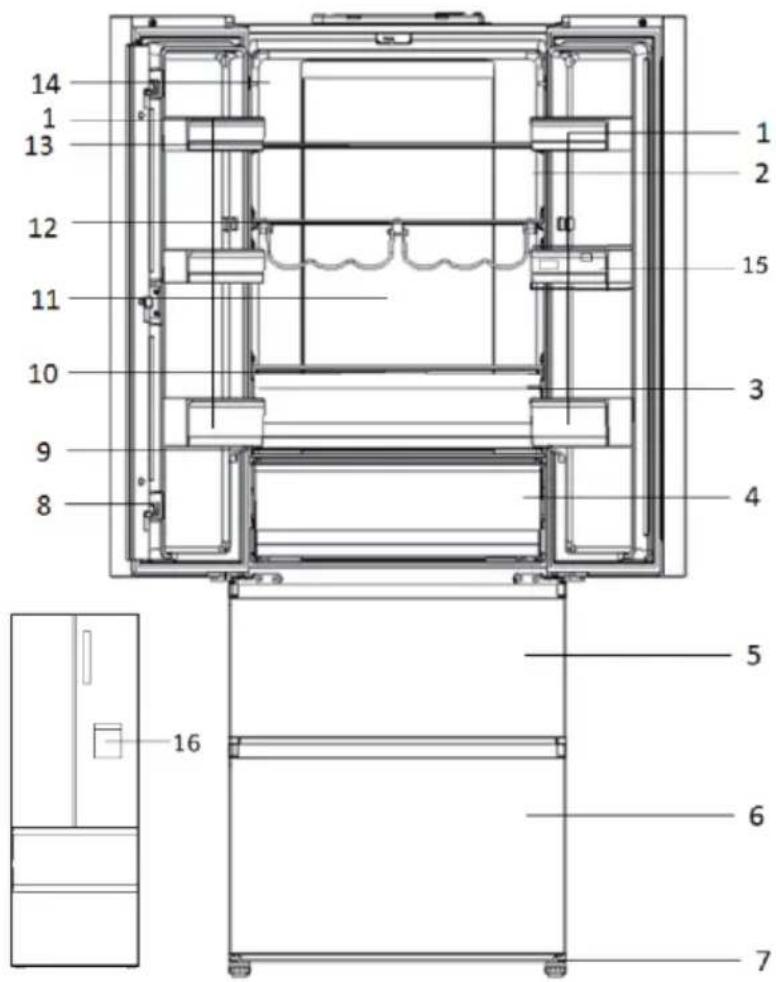

Photo de l'appareil (Fig. 3)

modèle : HFW7720EWMP

1 Balconnet de porte

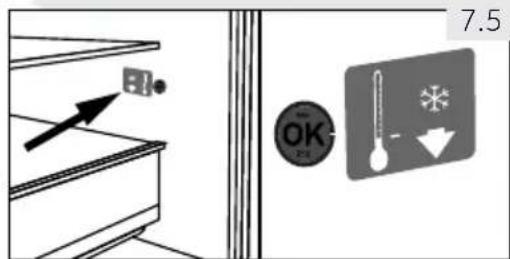

2 Indicateur de températe O.K. (facultatif)
3 Tiroir Humidity Zone
4 Tiroir My Zone
5 Tiroir de rangement supérieur du congélateur
6 Tiroir de rangement inférieur du congelateur
7 Pieds réglables
8 Bandeau de porte

9 Couvercle en verre du tiroir My Zone
10 Couvercle en verre du tiroir d'humidité
11 Lampe arrête
12 Porte-bouteilles
13 Clayette en verre
14 Plaque signalétique
15 Réservoir d'eau
16 Distributeur d'eau

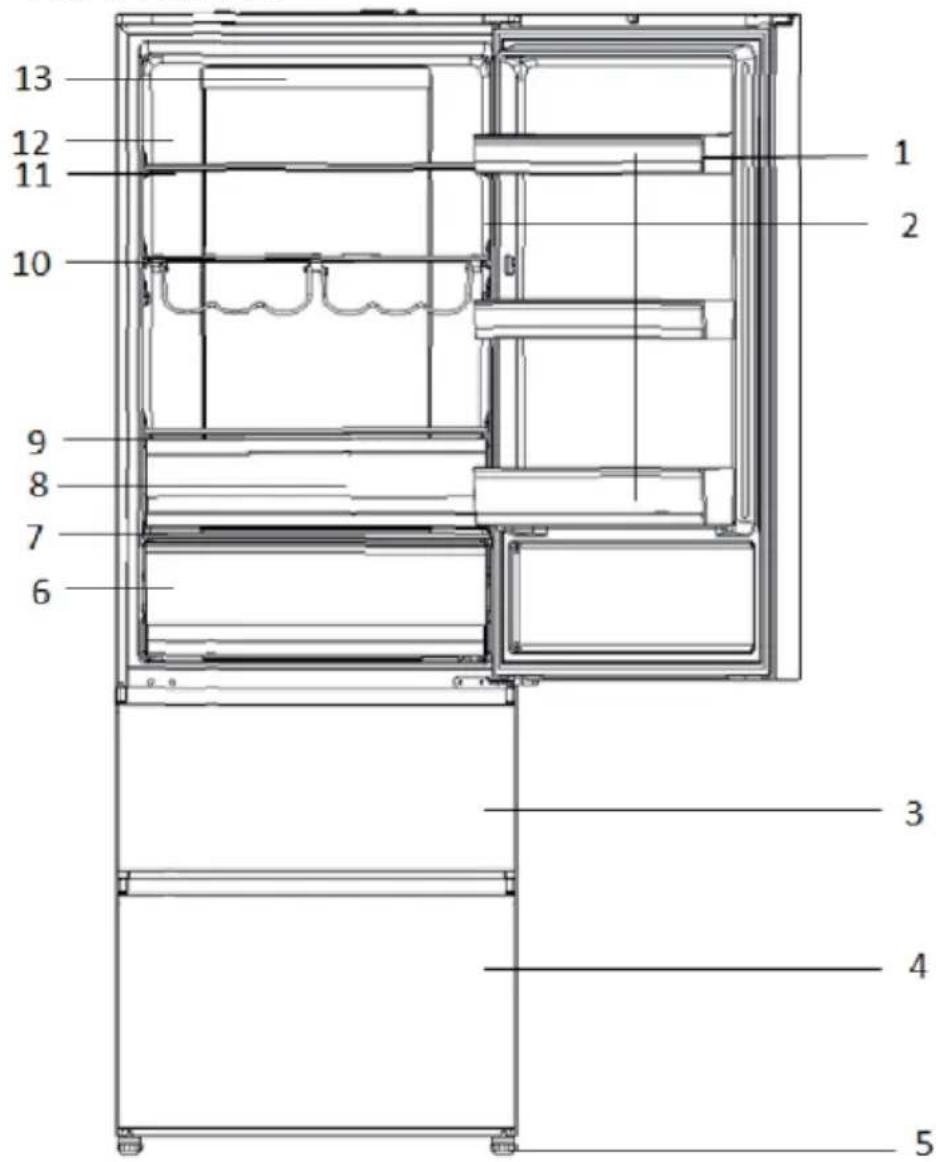

3- Description du produit

FR

modèle:HTW7720ENMP/HTW7720ENMB/HTW7720ENPT/ HTW7720DNMP/HTW7720BNMM/HTW7720CNMM

1 Balconnet de porte
2 Indicateur de tempéature OK (facultatif)
3 Tiroir de rangement supérieur du congélateur
4 Tiroir de rangement inférieur du congelateur
5 Pieds réglables
6 Tiroir My Zone
7 Couvercle en verre du tiroir My Zone
8 Tiroir Humidity Zone

9 Couvercle en verre du tiroir d'humidité
10 Porte-bouteilles
11 Clayette en verre
12 Plaque signalétique
13 Lampe arrête

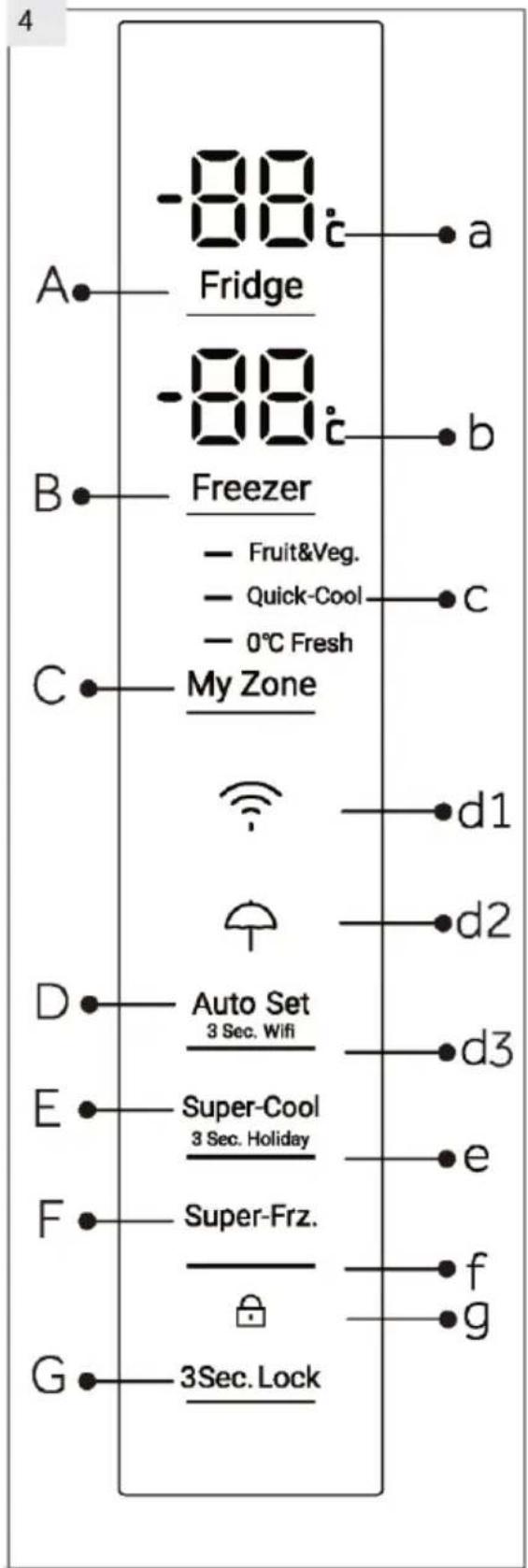

Panneau de commande (Fig. 4)

Touches:

A Réglage de la température du réfrigérateur
B Réglage de la température du congelateur
C Réglage de My Zone
D Mode réglage automatique et marche/arrêt de la fonction Wi-Fi
E Marche/arrêt de la fonction Super refroidissement et de la fonction Vacances
F Marche/arrêt de la fonction Super congélation
G Verrouillage/deverrouillage du panneau

Indicateurs :

a Température du组成部分 réfrigérateur
b Température du compartmenting congelateur
c Fonction My Zone
d1 Fonction Wi-Fi
d2 Fonction Vacances
d3 Modereglage automatique
e Fonction Super refroidissement
f Fonction Super congélation
g Verrouillage du panneau

5.1 Avant la première utilisation

Retirez tous les emballages et tenez-les hors de portée des enfants, puis mettez-les au rebut dans le respect de l'environnement.
Nettoyez l'intérieur et l'extérieur de l'appareil avec de l'eau et un détergent doux avant de garder les aliments à l'intérieur.

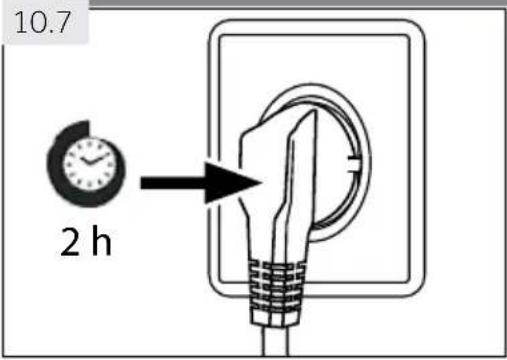

- Une fois l'appareil bien positionné et nettoyé, attendez au minimum 2 heures avant de le brancher à une source d'alimentation. Voir la Section INSTALLATION.
- Pré-refrigérez les compartments à fortes températures avant de charger les alimentents. La fonction Super congélation permet de refroidirrapidement le组成部分 congélateur.
- Les températures du réfrigerateur et du congelasteur sont automatiquement régées à 5^ C et -18^ C respectivement. Ces derniers sont les réglages recommandés. Au besoin, vous pouvez modifier les températures manuellement. Reportez-vous au MODE RÉGLAGE MANUEL

Les boutons sur le panneau de commande sont des touches de détction qui répondent une fois que vous les effleurez avec le doigt.

5.3 Mise en marche / arrêt de l'appareil

L'appareil se met en marche une fois qu'on le branche à l'alimentation électrique.

Lorsque vous mettez l'appareil en marche pour la première fois, les températures actuelles du réfrigerateur et du congélateur (« a » et « b ») s'affichent à l'écran. L'affichage clignote. Il s'estint 30 secondes après la fermeture des portes. Le panneau de verrouillage est peut-être actif.

Remarque: Préréglages

L'appareil et regle à la température recommandée de 5^ (réfrigérateur) et -18 °C (congélateur). Sous une température ambiente normale, nul besoin de régler la tem-préature.
Le mode de préréglage du compartment My Zone est fruits & légumes.
- Une fois que l'appareil est mis en marche et débranché de l'alimentation électrique principale, il faut 12 heures pour que les bonnes températures soient atteintes.

Videz l'appareil avant de l'arrête. Pour arrêter l'appareil, débranche sa prise de l'alimentation électrique.

5.4 Mode Veille

L'écran d'affichage s'eteint automatiquement 30 secondes après la pression d'une touche. L'écran se verrouille automatiquement. Il se rallume automatiquement lorsque vous appuyez sur une touche ou lorsque vous ouvre la porte/le tiroir.

FR

5- Utilisation

5.5

3Sec.Lock

5.5 Verrouillage/Déverrouillage du panneau

neau

Remarque : Verrouillage du

Pour éviter toute activation, le panneau de commande se verrouille automatiquement si aucune touche n'est appuyée pendant 30 secondes. Pour tout réglage, le panneau de commande doit être déverrouillé.

• Appuyez sur la touche « G » pendant 3 secondes pour verrouiller toutes les touches du panneau et éviter toute activation (Fig. 5.5). L'indicateur corespondant « d » s'affiche à l'écran.

Pour déverrouiller le panneau de commande, ap-puyez une seconde fois sur cette touche.

5.6 Alarme d'ouverture de la porte

Lorsqu'une des portes du réfrigérateur reste ouverte pendant plus de 15 minute, l'alarme d'ouverture de la porte résonne. Vous pouvez arrêter l'alarme en fermant la porte. Si la porte reste ouverte pendant plus de 7 minutes, la lumière à l'intérieur du compartment et du panneau de commande s'est int automatiquement.

5.7 Sélection du mode de fonction

Voups pourrez avoir besoin de programmemer une des deux fonctions suivantes sur l'appareil :

5.7.1 Mode réglage manuel

Si vous n'avez pas de besoin précis, nous vous recom-mandons d'utiliser le mode réglage manuel:

Sous le mode automatique l'appareil peut automatiquement régler la température selon la température ambiente et le changement de température à l'intérieur de l'appareil. Cette fonction est totalement libre.

1. Déverrouille le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).

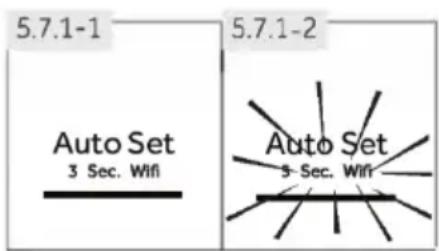

2. Appuyez sur la touche « D » (Fig. 5.7.1-1).
3. L'indicateur « d2 » s'allume et la fonction est activée (Fig. 5.7.1-2).

En repétant les étapes précédentes ou en scélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.

5.7.2 Mode réglage manuel

Si vous poulez régler la température de l'appareil manuellement pour garder un aliment en particulier, vous pouze régler la température à l'aide de la touche de réglage de température :

Remarque: Conflit avec d'autres fonctions

La température ne peut être régée si une autre fonction (Super réfrigération, Super congélation, Vacances ou Multifonction) est activée ou si l'affichage est verrouillé. L'in-dicateur correspondant clignote en émettant un son.

5- Utilisation

FR

5.7.2.1 Réglage de la température du réfrigérateur

1. Déverrouillez le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « A » (Réfrigérateur) pour sélectionner le compartment réfrigérateur. La tempérapure réelle du compartment congélateur s'affiche (Fig. 5.7.2-1).
3. Appuyez successivement sur la touche « A » (réfrigerateur) jusqu'à ce que la valeur de température souhaïée clignote (Fig. 5.7.2-2). Un signal retentira à chaque fois que vous appuyez sur une touche. La température augmente par séquences de 1^ d'un minimum de 1^ à un niveau maximum de 9^ . La température maximale dans le réfrigerateur est de 5^ . Les températures les plus froides signalent une consommation d'énergie inutile.
4. Appuyez sur n'importe qu'elle touche à l'exception de la touche « A » (réfrigérateur) pour confirmer, si non le réglage se confirme automatiquement après 5 secondes. La température affichée cette de cli-gnoter.

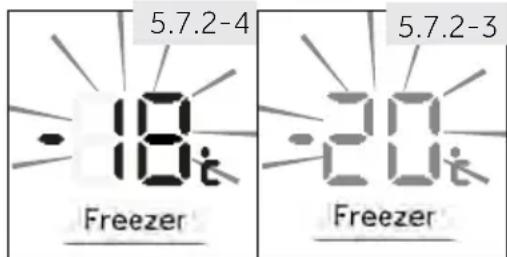

5.7.2.2 Réglage de la température du conGPLateur

1. Déverrouillez le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « B » (congélateur) pour sélectionner le compartmenting congélateur. La tempé-rature réelle du compartmenting congélateur s'affiche (Fig. 5.7.2-3).
3. Appuyez successivement sur la touche « B » (congélateur) jusqu'à ce que la valeur de température souhaitatione clignote (Fig. 5.7.2-4). Un signal sera émis à chaque fois que vous appuyez sur une touche. La température augmente par séquences de 1^ de -14^ à -24^ . La température optimale dans le congélateur est de -18^ . Les températures les plus froides signalent une consommation d'énergie inutile.
4. Appuyez sur n'importe qu'elle touche à l'exception de la touche « B » (congélateur) pour confirmer, si non le réglage se confirme automatiquement après 5 secondes. La température affichée cette de cli-gnoter.

Remarque: Influence sur les températures

Les températures interieures sont influencées par les facteurs suivants :

La température ambiente

La quantité d'aliments conservés

La fréquence d'ouverture de la porte

L'installation de l'appareil

5.8 Fonction Super réfrigération

Activez la fonction Super réfrigeration si vous poulez conserver une plus grande quantité d'aliments (par exemple après les achats). La fonction Super réfrigeration accélère la réfrigeration des aliments frais et aide à protéger les aliments déjà conservés de la cha-leur. Lorsque la fonction commence, la température est presque 1^

1. Déverrouille le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).

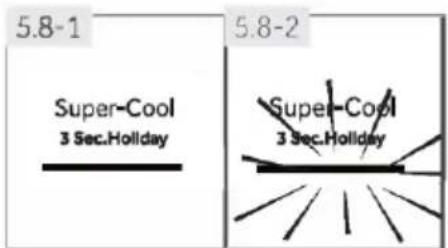

2. Appuyez sur la touche « E » (Super réfrigération) (Fig. 5.8.-1).
3. L'indicateur « e » s'allume et la fonction est activée (Fig. 5.8.-2).

En repétant les étapes précédentes ou en scélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.

Remarque : Désactivation automatique

Cette fonction sera automatiquement désactivée si la fonction a été interrompue pen-dant plus de 4 heures.

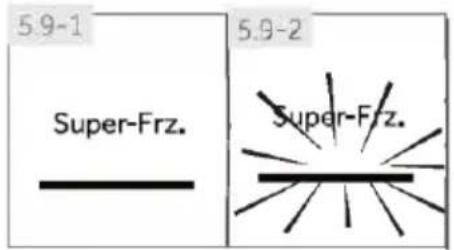

5.9 Fonction Super congélation

Les alimentés frais doivent seCongeler à fond le plus rapidement possible. Ceci permet de préserver au mêux les valeurs nutritives, l'apparce et le goût des alimentés. La fonction Super congélation accélère la congélation d'aliments frais et aide à protéger les alimentés déjà conservés de la chaleur. Si vous poulezCongeler une grande quantité d'aliments en une fois, il est recommendé de régler la fonction Super congélation 24h à l'avance avant lorsque la fonction commence, la température est inférieure à-24°C.

1. Déverrouillez le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « F » (Super congélation) (Fig. 5.9.-1).
3. L'indicateur « f » s'allume et la fonction est activée (Fig. 5.9.-2).

En repétant les étapes précédentes ou en scélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.

Remarque : Désactivation automatique

La fonction Super congélation se désactive automatiquement après 50 heures. L'appléil fonctionne ensuite à la température préalablement réglée.

5- Utilisation

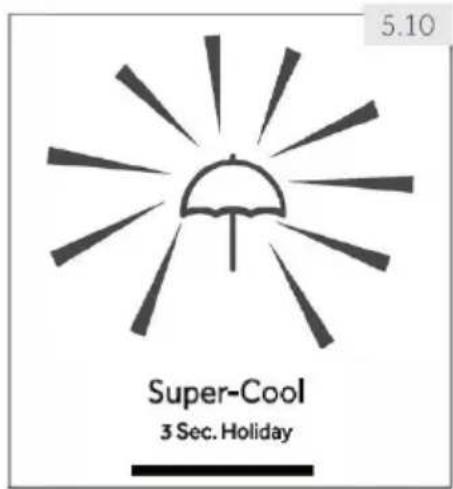

5.10 Fonction Vacances

Cette fonction permet de régler la température du ré-frigérateur de manière permanente à 17^ .

Cela vous permet de garder la porte du réfrigerateur vide fermée sans odeur ni moisissurependant votre longue absence (par exemplependant les vacances).Vous étes libre de régler latempérature du congéla-teur.

1. Déverrouillez le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).
2. Appuyez sur la touche « D » (Réglage automatique) pendant 3 secondes Fig. 5.10). L'indicateur « d1 » s'allume et la fonction est activée.

En repétant les étapes précédentes ou en scélectionnant une autre fonction, la fonction susmentionnée peut être désactivée à nouveau.

AVERTISSEMENT! En mode Vacances, le réglage des iconées "Fruit&Veg,

Quick cool, 0^ fresh" dans Myzone est désactivé et la température de Myzone ne peut être régée. Le compartment réfrigerateur et Myzone s'affichent dans le réglage précédent une fois que vous quittez le mode vacances.

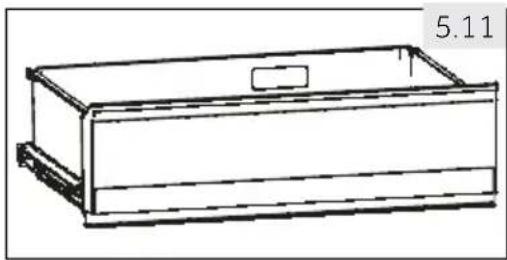

5.11 Tiroir My Zone

Le compartment de congélation est équipé d'un tiroir My Zone (Fig. 5.11). Les fonctions ci-après sont disponibles:

5.11.1 Fonction Fruits et légumes.

Cette fonction est adaptée pour la conservation de fruits et de légumes frais.

Remarque : Fonction Fruits et légumes

Les fruits sensibles comme l'ananas, l'avocat, la banane et les raisins, ainsi que les legumes comme la pomme, l'aubergine, le haricot, le concombre, la courgette et les tomates, ou encore le formage ne doit pas etre conserves dans le tiroir My Zone.

5.11.2 Fonction 0^ C Fresh

Cette fonction permet de régler la température dans le tiroir MyZone à 0^ . Cette fonction est appropriée pour la conservation de produits frais tels que la viande ou les denrées instantanées. La plupart des alimentents conservent leur fraîcheur à 0^ , sans être pour autant congelés.

Remarque : Fonction 0^ C Fresh

En raison de la variation de teneur en eau des viandes, les viandes qui moisissantrapidement sont congelées à une température inférieure à 0^ .Ainsi,coupez immédiatement la viande a conserver et gardez la dans le rayon My Zone a une températur inférieure a 0^

5.11.3 Q-Cool (Réfrigération rapide)

Cette fonction permet de stocker des produits tels que du fromage, des pâtes fraîches et des produits laitiers. La température dans le compartment MyZone est réglée à +2°

Remarque: Tiroir MyZone

L'une des trois fonctions du compartment MyZone doit toujours être activée.
Pour réduire la température du compartment réfrigérateur, utilisez la fonction Q-Cool. Pour l'augmenter, utilisez la fonction Fruits et légumes.

5.11.4 Sélection d'une fonction pour le compartiment MyZone

1. Déverrouillez le panneau en appuyant sur la touche « G » s'il est verrouillé (Fig. 5.5).
2. Appuyez successivement sur la touche « C » (My-Zone) jusqu'à ce que la fonction « c » souhaitation clignote (Fig. 5.11.4).
3. Au bout de quelques secondes, l'indicateur « c » brille de manière permanente et le réglage est confirmé.

5.12 BOITIER D'HUMIDITE

L'humidité du tiroir est régliable (faites glisser le bloc coulissant vers la gauche pour diminuer le niveau d'humidité et vers le côté opposé pour l'augmenter)

5.13 Consels sur la conservation des aliments frais

5.13.1 Conservation dans le compartment réfrigérateur

Maintenez votre réfrigérateur à une température inférieure à 5^

• Les alimentents chauds doivent être refroidis à la température ambiente avant de les conserver dans l'appareil.
  Les alimentes à conserver dans le réfrigérateur doivent être lavés et séchés avant de les conserver.
  Les alimentés à conserver doivent être bien couverts pour éviter les odeurs ou une altération du goût.
  Ne conservez pas de grandes quantités d'aliments. Laissez de l'espace entre les alimentents pour permettre à l'air froid de circuler entre eux, pour une meilleure réfrigération et homogène.
  Les alimentes consommés tous les jours peuvent etre conserves à l'avant du rayon.
  Laissez un espace entre les aliments et les parois internes, pour que l'air y circule. Surtout, ne conservez pas d'aliments pres des parois arrriere : les aliments peuvent congefer et s'y coller. Evitez un contact direct entre les aliments (notamment les aliments huileux et acides) et la paroi interne, car les aliments huileux/acides peuvent l'éroder. Nettoyez l'huile/les acides qui sont sur les aliments.
• Les alimentés congelés peuvent se décongeler doucement dans le compartment réfrigérateur. Ceci permet d'économiser l'énergie.

Les odeurs désagreables à l'intérieur du réfrigérateur signalent que quelques chose s'est versé et qu'il faut nettoyer. Voir ENTRETIEN ET NETTOYAGE.

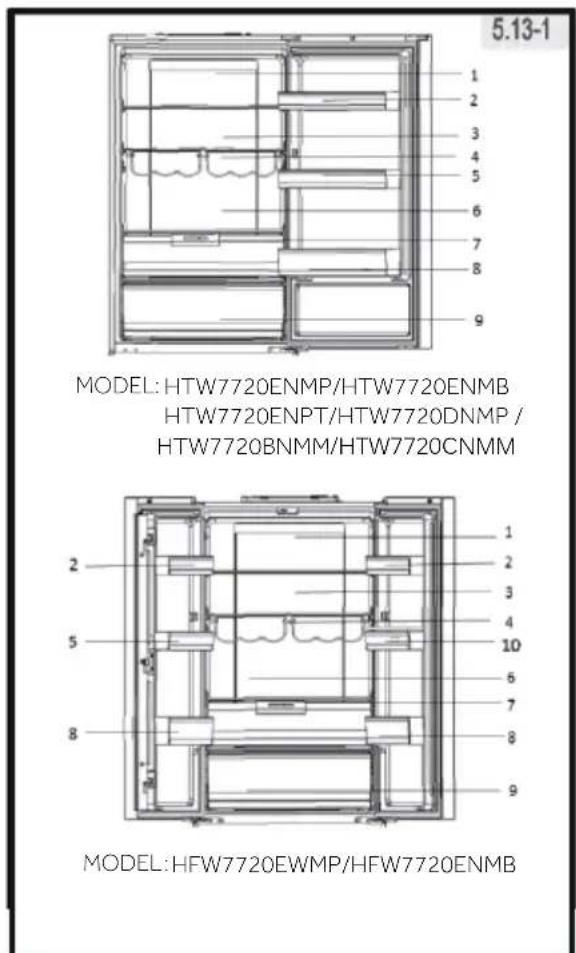

- Les alimentés différents doivent se conserver dans des rayons différents en fonction de leurs caractéristiques (Fig. 5.13.1).

1 Aliments marinés, conserves, etc.
2 Beurre, fromage, oeufs, épices, etc.
3 Produits à base de viande, en-cas, etc.
4 Vin, champagne, etc.
5 OEufs, conserves, épices, etc.
6 Pâtes alimentaires, lait, tofu, produits laitiers, etc.
7 BOITIER D'HUMIDITE: salads, fruits et légumes
8 Boissons, alimentés en bouteille.
9 Tiroir My ZoneFruits, légumes, salute (fruits & légumes) Boissons en cannette (Q-Cool) Alimentscrus et frais (0^)
1 Aliments marinés, conserves, etc.
2 Beurre, fromage, oeufs, épices, etc.
3 Produits à base de viande, en-cas, etc.
4 Vin, champagne, etc.
5 OEufs, conserves, épices, etc.
6 Pâtes alimentaires, lait, tofu, produits laitiers, etc.
7 BOITIER D'HUMIDITE: salads, fruits et légumes
8 Boissons, alimentés en bouteille.
9 Tiroir My ZoneFruits, légumes, salute (fruits & légumes) Boissons en cannette (Q-Cool) Alimentscrus et frais (0^)
10 Réservoir d'eau: pour stocker l'eau potable

5.13.2 Conservation dans le compartment congélateur

Reglez la température de congélation à -18^ C.

24 heures avant la congélation, réglez la fonction Super congélation; pour de petites quantités d'aliments 4 à 6 heures sont suffisantes.
- Les alimentés chauds doivent être refroidis à la température ambiente avant de les conserver dans le conGPLateur.
- Les alimentés découpés en petits morceaux seCongèment plus rapidement et se dégivrent aussi facilement pour la cuisson. Le poids recommandé pour chaque portion est moins de 2,5kg.
Il vaut moins conditionner les alimentes avant de les conserver dans le congélateur. L'extérieur du conditionnement doit etre sec pour eviter que les sacs ne se collent les uns contre les autres. Le matériel de conditionnement doit etre sans odeur, hermetique, et non toxique.
Pour éviter de dépasser le temps de conservation, veuillez inscrite la date de condensation, l'heure et le nom de l'aliment sur l'emballage en fonction des temps de conservation des différents alimentés.
AVERTISSEMENT: Les acides, les alcalis, le sel, etc. peuvent éroder la surface interieure du congélateur. Ne placez pas les alimentents contenant ces substances (par exemple les poissons d'eau profonde) directement sur les surfaces interieures. L'eau salée dans le congélateur doit immédiatement être nettoyée.
Évitez de dépasser la durée recommandée par le fabricant pour la conservation des alimentés. Ne sortez que la quantité d'aliments nécessaire du congélateur.
- Consommiez rapidement les alimentés décongelés. Les alimentés décongelés ne peuvent être recongelés sauf s'ils sont préalablement cuits, auquel cas ils ne sont pas comestibles.
Ne gardez pas une trop grande quantité d'aliments dans le congélateur. Veuillez vous référer à la capacité de congélation du congélateur - Voir les DONNÉES TECHNIQUES ou les informations sur la plaque signalétique.
- Les alimentés peuvent se conserver dans le congélateur à une température d'au moins -18°C pendant 2 à 12 mois, selon ses caractéristiques (par exemple, la viande : 3-12 mois, les légumes : 6-12 mois)
Lorsque vous congelez des alimentents frais, évitez de lesmettre contre des alimentents déjà congelés. Risque de déconnélation!

5.13.3 Suívez les instructions suivantes pendant la conservation des aliments commerciaux congelés :

Suivez toujours les instructions des fabricants concernant le temps de conservation de ces alimentes. Ne dépassez pas ces délais!
- Faites en sorte que le temps entre l'achat et la conservation soit le plus court possible pour préserver la qualité de l'aliment.
- Achetez les alimentents surgelés qui peuvent se conserver à une température de -18 °C ou moins.
Évitez d'acheter des alimentés qui ont du givre ou de la glace sur l'emballage - cela indique que ces alimentés ont eté partiellement décongelés puis recongelés à un moment donné - la montée de température affecte la qualité des alimentés.

5.14.1 Distributeur d'eau (HFW7720EWMP)

Avec le distributeur d'eau (Fig.5.14.1), il est possible d'obtenir de l'eau potable fraîche. Le réservoir d'eau doit être nettoyé avant la première utilisation (voir ENTRETIEN ET NETTOYAGE).

AVERTISSEMENT!

N'utilisez que de I'eau potable.

1. Assurez-vous que le réservoir d'eau est correctement inséré (voir MATERIEL)

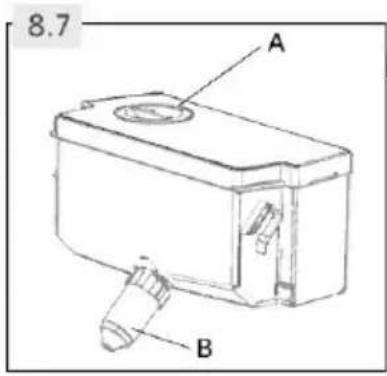

2. Tournez et soulevez le couvercle rond (A) et remplissez le réservoir d'eau avec de l'eau potable.
3. Remplissez l'eau jusqu'au repère (1,8 l), car elle pourrait déborder lorsque vous ouvrez et fermez la porte.
4. Fermez le couvercle rond jusqu'à ce que vous entendiez un déclic.

DISTRIBUTEUR D'EAU

Avant le remplissage, jetez l'eau résiduelle et nettoyez le réservoir d'eau.
Lorsque you n'avez pas besoin d'eau pendant longtemps, veuillez vider le réservoir d'eau et inserer le réservoir nettoyé.
Le couvercle (C) du réservoir d'eau est également utilisé pour économiser de l'énergie. Si vous ne poulez pas Obtirir de l'eau du distributeur d'eau pendant une longue période, veuillez toujours installer le couvercle en raison d'une meilleure isolation et pour économiser de l'énergie.

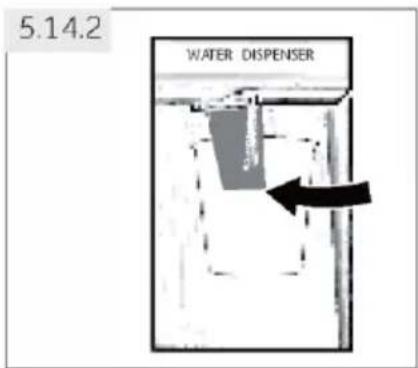

5.14.2 Obtenir de l'eau du distributeur

1. Placez un verre sous la sortie d'eau.
2. Poussez doucement votre verre contre le levier du distributeur d'eau.

Assurez-vous que le verre est aligné avec le distributeur pour éviter que de l'eau ne s'échappe.

5.15 Réglage du mode Wi-Fi

PROCEDURE D'APPAIRAGE DANS L'APPLICATION

• Téléchargez l'application hOn dans les stores

Étape 1

GET IT ON Google Play

Étape 2 Créez votre compte sur l'application hOn ou connectez-vous si vous avez déjà un compte

Étape 3 Suivez les instructions de couplage dans l'application hOn

• Touchez la touche "D" sur le panneau de commande pendant 3 secondes pour activer le module Wi-Fi
  Le module Wi-Fi est allumé, l'icone Wi-Fi commence à clignoter
• Si le réfrigerateur est inscrit mais que le Wi-Fi est activé, l'icone clignotera
• Si le réfrigérateur est inscrit et connecté, l'icone Wi-Fi est toujours activée
• Pour réinitialiser le Wi-Fi, appuyez sur la touche "D" du panneau de commande pendant 3 secondes

Conseils d'économie d'énergie

Assurez-vous que l'appareil est bien ventilé (voir INSTALLATION).
N'installez pas l'appareil en plein soleil ou a proximite de sources de chaleur (par ex. cusinières, chauffages).
Évitez une température inutillementasse dans l'appareil. Plus vous reglez bas la température de l'appareil, plus la consommation d'énergie augmente.
Les fonctions telles que SUPER CONGÉLATION ou SUPER REFROIDISSEMENT consommment plus d'énergie.
Laissez les alimentes chauds refroidir avant de lesmettre dans l'appareil.
Ouvrez la porte de l'appareil le moins souvent et le plus rapidement possible.
Ne replissez pas trop l'appareil pour éviter d'obstruer le flux d'air.
Évitez l'air dans l'emballage des aliments.
Gardez les joints de la porte propres afin que la porte se ferme toujours correctement.
- Décongelez les alimentés surgelés dans le compartment de rangement du réfrigérateur.
La configuration la plus économique en énergie nécessite que le tiroir, la boîte de rangement et les clayéttes soient positionnés dans l'appareil dans les conditions d'usine, et que les alimentés soient placés sans bloquer la sortie d'air du conduit.

Remplacement des lampes LED

Source lumineuse replacable (LEDuniquement) par un professionnel

Ce produit contient une source lumineuse de classe d'efficacité énergétique G.

Compartment	Classe d'efficacité énergétique	Modèle
Réfrigérateur	G	HTW7720ENMP HFW7720EWMP HTW7720EWMB HFW7720ENMB HTW7720ENPT HTW7720DNMP HTW7720BNMM HTW7720CNMM

Remarque : Différences en fonction des modèles

Selon le modele, votre produit pourrait ne pas posseder les fonctionnalités suivantes. Reportez-vous au chapitre DESCRIPTION DU PRODUIT.

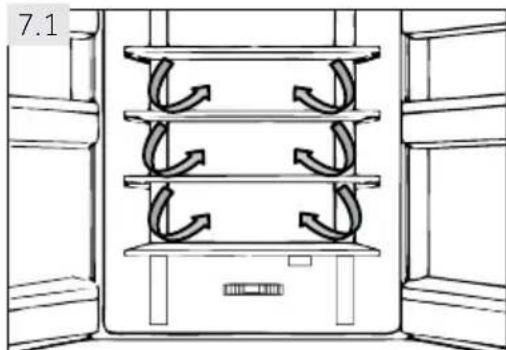

7.1 Ventilation létéral

Le réfrigérateur est équipé d'un système de ventilation létral, qui permet à l'air froid de circuler dans tous les rayons (Fig. 7.1). Ce système permet de main-tenir une température homogène et de conserver les alimentés pendant plus longtemps.

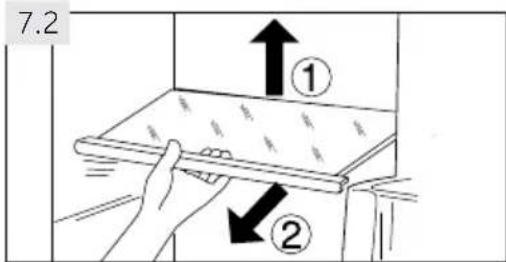

7.2 Étagères réglables

Réglez la hauteur des étagères selon vos besoin de conservation.

1. Pour réaménager une étagère, retirez-la d'abord en boulevant ses bords arrêté (1) puis sortez-la (2) (Fig. 7.2).

2. Pour le réinstaller, placez-le sur les anses des deux côtés puis poussez-le en profondeur vers l'arrière jusqu'à ce que l'arrière se fixe dans les anses sur les côtés.

Remarque:Grilles

Assurez-vous que tous les bouts du rayon sont uniformes.

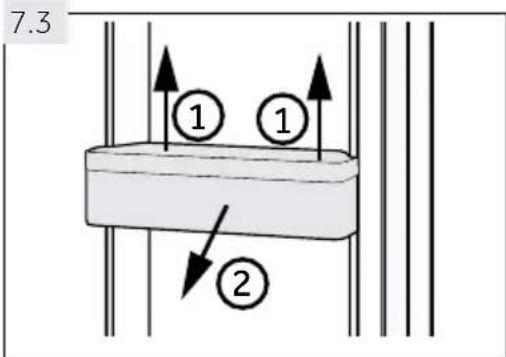

7.3 Balconnets réfrigérateur

Les casiers de porte peuvent être démontés pour les nettoyer.

Placez les mains sur chaque côté du casier, souvezez-le (1) puis retirez-le (2) (Fig. 7.3).

Pour remettre le casier, repeteze ces procédures dans le sens inverse.

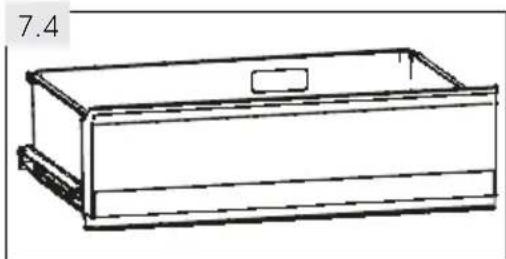

7.4 Tiroir My Zone

Pour utiliser et régler la température du组成部分 My Zone (Fig. 7.4), veuillez vous reférer à la partie UTILISATION (Tiroir My Zone).

7- Equipement

FR

7.5 EN OPTION : Indicateur de températe OK

L'indicateur de température OK (Fig. 7.5) sert à déterminer les températures en dessous de +4^ . Diminuez progressivement la température si le signe « OK » ne s'affiche pas.

Remarque: Autocollant OK

Une fois que l'appareil est mis en marche, il faut 12 heures pour atteindre les bonnes températures.

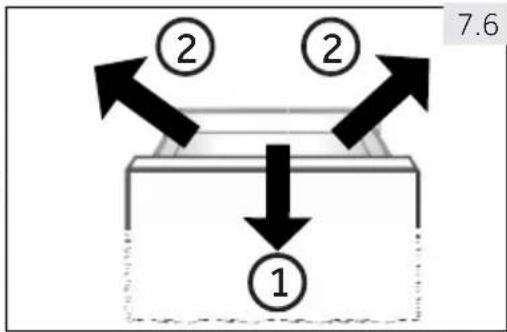

7.6 Tiroir de congélateur démontable

Pour-retirer le tiroir, tirez-le au maximum (1) puis sou-levez et sortez-le (2) (Fig. 7.6).

Pour remettre le tiroir, repeteze ces étapes dans le sens inverse.

7.7 Réservoir d'eau amovible

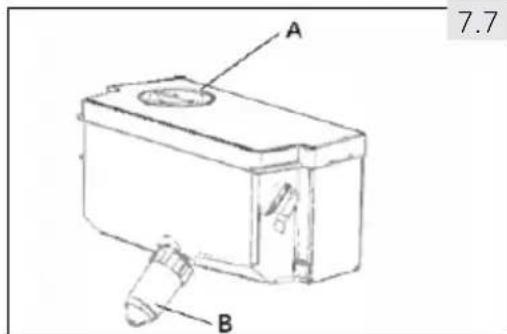

Le réservoir d'eau (Fig.7.7) peut être retire et réinstallé pour être nettoyé, de la même manière que les balconnets de porte.

Insérez le réservoir d'eau

Placez le réservoir d'eau dans la position permettant à la sortie d'eau (B) de s'adapter à l'ouverture de la porte. Assurez-vous que le réservoir d'eau est verrouillé.

Remarque :

~ Si le réservoir d'eau n'est pas correctement inséré, l'eau peut s'égoutter au niveau du raccordement.
~ Ne forcez pas trop lors du retrait ou de l'installation du réservoir d'eau, pour éviter d'endommager le réservoir.

7.8 Tiroir de congélation 3D

Les tiroirs du concélateur (Fig. 7.8) sont complètement extensibles. Ils sont équipés de glissières telles copiques à roulement facile pour vous permettre de很好地 sortir et de remettre les tiroirs dans le concélateur. Grâce à son système de ferméture automatique de porte, il est facile de manoeuvrer et d'économiser ainsi l'énergie.

AVERTISSEMENT !

Ne surchargez pas les tiroirs. Charge maximale pour chaque tiroir : 35 kg!

FR

7- Equipement

7.9 Bac à glaçons

1. Remplissez les bacs à glaçons au 3/4, fermez avec le couvercle et laisserze-les dans le tiroir du compar-timent de congélation (Fig. 7.9-1).

2. Tordez légèrement le bac ou tenez-le sous le robinet pour décoller les glaçons (Fig. 7.9-2).

7.10 Lumière du jour

La lumière interieure LED s'allume à l'ouverture de la porte. La qualité des lumières n'est affectée paraucnon appareil ou réglage.

7.11 Casier à bouteilles pliable

Pour un usage normal

1. Tirez les crochets du casier à bouteilles (Fig. 7.11-1).
2. Placez les bouteilles dans le casier (Fig. 7,11-2).

Lorsque vous n'utilisez pas le casier à bouteilles, vous pouvez le replier pour économiqueiser de l'espace.

AVERTISSEMENT!

Assurez-vous que le poids total des bouteilles n'excède pas 10kg

7.12 BOITIER D'HUMIDITE

Pour utiliser et régler le compartment du BOITIER D'HUMIDITE (Fig 7.12) veuillez consulter la section UTILISATION (BOITIER D'HUMIDITE)

AVERTISSEMENT!

Débranche l'appareil de la prise d'alimentation avant de le nettoyer.

8.1 Généralités

Nettoyez l'appareil uniquement lorsqu'il y a moins d'aliments ou pas d'aliments. Pour un bon entretien et afin de prévenir les mauvaises odeurs, veuillez nettoyer l'appareil toutes les quatre semaines.

AVERTISSEMENT!

• Evitez de nettoyer l'appareil à l'aide de brosses dures, metalliques, de détergent en poudre, d'essence, d'acétate d'amyle, d'acétone et toute autre solution similaire organique, acide ou alcaline. Veuillez nettoyer avec du détergent spécial réfrigérateur pour éviter tout dommage.
  N'utilisez pas de vaporisateur ou ne rincez pas l'appareil pendant le nettoyage.
  N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil.
  Ne nettoyez pas les rayons de congélation en verre avec de l'eau chaude. Le changement soudain de température pourrait briser le verre.
• Evitez de toucher la surface interieure du compartment de stockage du congelateur, surtout avec les mains mouillées, elles pourraient se congeler au contact de ladite surface.
• En cas de chauffage, vérifie l'etat des alimentés congeles.

Gardez tousjours le joint de la portepropre.
Nettoyez l'intérieur et l'extérieur de l'appareil avec une éponge humide humidifiée dans de l'eau tiède et un détergent doux (Fig. 8.1).
Rincez avec un torchon doux.
- Ne lavez aucun élément de l'appareil dans le lavevaisselle.
Nettoyez les accessoires uniquement à l'eau tiède et avec un détergent doux et neutre.
- Attendez au moins 5 minutes avant de redémarrer l'appareil car plusieurs redémarrages endomageraient le compresseur.

8.2 Dégivrage

Le réfrigérateur et le congélateur se dégivrent automatiquement, aucune opération manuelle n'est nécessaire.

8.3 Remplacement des lampes LED

ERTISSEMENT!

Ne remplacez pas la lampe LED vous-même, elle doit être replacée uniquement par le fabricant ou l'agent de maintenance/agréé.

Les lampes sont des lampes LED ; elles consomment moins d'énergie et ont une longue durée de vie. En cas de problème, veuilles contacter le service clientèle. Voir SERVICE CLIENTÉLE.

Caracteristiques des lampes :

Tension 12V; Puissance maximale: 2W

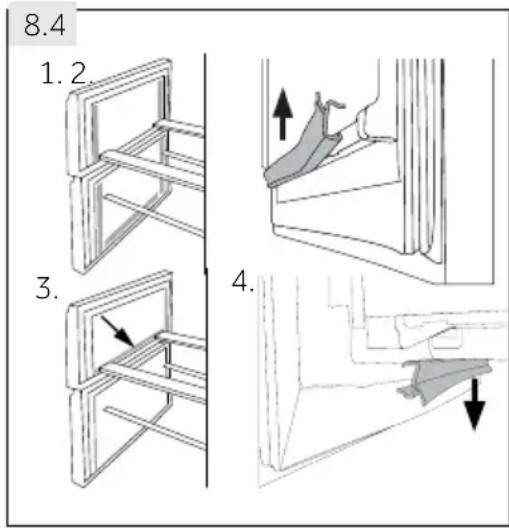

8.4 Joints de porte secondaires démon-tables

L'appareil dispose de six joints de porte sur les tiroirs inférieur et supérieur du congelateur.

1. Localisez les cinq joints de porte en haut et en bas du tiroir du congelatour (Fig. 8.4-1.).
2. Assurez-vous que les cotsés pliers des joints pointent vers l'intérieur lors de la xation (Fig. 8.4-2.).
3. Localisez le joint inférieur du tiroir supérieur tel qu'indiqué (Fig. 8.4-3.).
4. Assurez-vous que son côté plie pointe vers l'intérieur lors de la xation (Fig. 8.4-4.).

Vous pouvez avoir ces joints ainsi que les joints de la porte / tiroir pivotant auprès du service clientèle (voir la carte de garantie).

8.5 Non-utilisation pendant une longue période

Si I'appareil n'est pas utilisé pendant une longue période, et si vous n'allez pas utiliser la fonction Vacances pour le réfrigerateur :

Retirez les alimentes.
Débranche la prise d'alimentation.
Nettoyez l'appareil tel qu'indiqué ci-dessus.
Laissez la porte et les tiroirs/porte du congelateur ouverts pour éviter les mauvaises odeurs à l'intérieur.

Remarque : Hors tension

N'éteignez l'appareil que si c'est absolument nécessaire.

8.6 Déplacement de l'appareil

1. Retirez tous les alimentes et débranchez l'appareil.
2. Sécurisez les clayettes et autres pieces amovibles à l'intérieur du réfrigérateur et du congélateur à l'aide d'un ruban adhésif.
3. Ne penchez pas le réfrigerateur à plus de 45^ pour éviter d'endommager le système de réfrigération.

AVERTISSEMENT!

Ne soulevez pas l'appareil par les poignées.
Ne placez jamais l'appareil horizontally au sol.

8.7 Nettoyage du réservoir HFW7720EWMP

MP. Retirez le réservoir d'eau de l'appareil.

1. Retirez le couvercle (Fig 8.7-A).
2. Dévissez le robinet du distributeur (Fig 8.7-B)
3. Nettoyez le réservoir et le robinet d u distributeur avec de l'eau chaude et du liquide vaisselle. Assurez-vous que le savon est bien rince.
4. Montez le robinet du distributeur, fermez le couvercle et remettez le réservoir à l'intérieur de l'appareil

Vouss pouvez résoudre la plupart des problèmes qui pourraient survenir sans expertise précise. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir SERVICE CLIENTTÉLE.

AVERTISSEMENT!

Avant tout entretien, veuillez arrêté l'appareil et débranchez-le du secteur.
- Les apparêils électriques doivent être entretenus uniquement par des experts en électricité, parce qu'une mauvaise intervention pourrait cause des dommages considérables.
- Faites remplaçer le cordon d'alimentation endommagé par le fabricant, son représentant ou par des personnes qualifiées afin d'éviter tout risque.

9.1 Tableau de dépannage

Problème Causes probables Solutions possibles
Le compresseur ne fonctionne pas.	La fiche principale n'est pas branched à la prise.L'appareil est en cycle de dégivrage.	Branchez la fiche.Ce processus est normal pour un dégivrage automatique.
L'appareil tourne continuèlement ou tourne pendant trop longtemps.	La température interieure et extérieure est trop élevé. L'appareil a été en arrêt pendant trop longtemps.Une porte / un tiroir de l'appareil ne se ferme pas correctement.La portec / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.Latempérature du congelateur est trop BASSE.Le joint de portec / tiroir est sale, usé, fissured ou pas compatible.Le flux d'air nécessaire n'est pas garantiet.	Dans ce cas, il est normal que l'appareil tourne plus longtemps.Normalement, il faut 8 à 12 heures pour que l'appareil se dégivre complètement.Fermez la portec / le tiroir et assu-rez-vous que l'appareil est placé sur une surface plane et qu'on ne retrouve pas d'aliments ou de ré-cipient qui cognent sur la portec.N'ouvre pas la portec / le tiroir trop fréquemment.Réglez la température le plus haut possible jusqu'à Obtienir une tem-perature du réfrigérateur satisfa-sante. Il faut 24 heures pour que la température du réfrigérateur se stabilise.Nettoyez le joint de la portec / du tiroir ou faites-le remplaçer par le service client.Assurez une ventilation adéquate.
L'intérieur du réfri-gérateur est sale et/ou dégage des odeurs.	L'intérieur du réfrigérateur a be-soin de nettoyage.Les alimentés aux odeurs fortes sont conservés dans le réfrigéra-teur.	Nettoyez l'intérieur du réfrigéra-teur.Emballez les alimentés correcte-ment.

Problème Causes probables Solutions possibles

L'appareil n'est pas siffisamment froid.	• La température est trop élevé. • Réglez à nouveau la température • Des alimentents trop chauds sont plácés dans le congelateur. • Trop d'aliments ont été conservés à la fois. • Les alimentents sont trop premes les uns des autres. • Une porte / un tiroir de l'appareil ne se ferme pas correctement. • La portep / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps.	• Laissez toujours les alimentents ré-froidir avant de les保守er. • Conservez toujours de petites quantités d'aliments. • Laissez de l'espace entre les différences alimentents pour permettre à l'air de circuler. • Fermez la portep / le tiroir. • N'ouvre pas la portep / le tiroir trop fréquemment.
L'intérieur de l'appareil est trop froid.	• La température est trop BASSE. • Réglez à nouveau la température • La fonction Super conjugation est activée ou a fonctionné pendant longtemps.	• Désactivez la fonction Super conjugation.
Formation de moisissure à l'in-terieur du réfrigé-rateur.	• Le climat est trop chaud et trop humide. • Une portep / un tiroir de l'appareil ne se ferme pas correctement. • La portep / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps. • Les recipients contenant les aliments ou les liquides sont laissés ouverts.	• Augmentez la température • Fermez la portep / le tiroir. • N'ouvre pas la portep / le tiroir trop fréquemment. • Laissez les alimentents chauds ré-froidir à la température ambiente avant de les couvir et de les pla-cer dans l'appareil.
La moisissure s'accumule sur les surfaces extériures du réfrigé-rateur ou entre la portep et le tiroir.	• Le climat est trop chaud et trop humide. • La portep / le tiroir n'est pas her-métiquement fermé(e). L'air froid dans l'appareil et l'air chaud à l'ex-terieur est en condensation.	• Ceci est normal en zone humide et cela change lorsque l'humidité diminue. • Assurez-vous que la portep / le ti-roir est bien fermé(e).
Du givre dur dans le congelateur.	• Les alimentents ne sont pas bien em-ballés. • Une portep / un tiroir de l'appareil ne se ferme pas correctement. • La portep / le tiroir a été ouvert(e) trop souvent ou pendant trop longtemps. • Le joint de portep / tiroir est sale, use, fissure ou pas compatible. • Quelque chose à l'intérieur em-pêche la portep de se fermer cor-rectement.	• Emballez toujours bien les ali-ments. • Fermez la portep / le tiroir. • N'ouvre pas la portep / le tiroir trop fréquemment. • Nettoyez les joints de la portep / du tiroir ou remplacez-les par de nouveaux. • Repositionnez les rayons, les cas-siers de portep, ou les reçipiens à l'intérieur pour permettre à la portep/tiroir de se fermer.
Problème	Causes probables	Solutions possibles
L'appareil produit dessons bizarres.	• L'appareil n'est pas placé sur une surface plane. • L'appareil est en contact avec certains objets.	• Réglez les supports afin d'équilibrier l'appareil. • Retirez les objets autour de l'appléil.
Voues entendrez un bip.	• La portedu réfrigérateur est ou-verte.	• Fermezlaporte ou arrêtez l'alarme manuellement.
Voues entendrez un léger ronronnements.	• Le système anti-condensation fonctionne.	• Ceci prévient la condensation et c'est normal.
L'éclairage interieur ou le système de refroidissement ne fonctionne pas.	• La fiche principale n'est pas branche à la prise. • L'alimentation électrique est anormale. • La lampe LED ne fonctionne pas.	• Branchez la fiche. • Vérifiez l'alimentation électrique de la piece. Contactez la compa-gnie d'électricité. • Veillez contacter le service client pour changer la lampe.
Les cotsés de l'ar-moire et la bande de porte de viennent chauds.	• C'est normal.	• -

9.2 Coupure de courant

En cas de coupure d'électricité, les alimentents sont en sécurité au froid pendant pres de 12 heures. Suivez les conseils suivants pour une interruption de courant prolongée, no-tamment enété:

Ouvrez la porte / le tiroir à des féquences très réduites.
Ne conservez pas plus d'aliments dans l'appareil pendant l'interruption de courant.
Si vous estes informé à l'avance de la coupure et de ce que l'interruption durera plus de 12 heures, faites des boules de glace, mettez-les dans un recipient et placez le recipient au-dessus du refrigerateur.
Il est conseilé d'inspecter les alimentes une fois le courant rétabli.
- Etant donné que la température à l'intérieur du réfrigerateur va augmenter pendant l'interruption ou autre panne, la période de conservation et la qualité des alimentés seront réduites. Tout alimenté décongelé doit être consommé, cuisine ou recongelé (si possible), immédiatement après, pour éviter tout risque sur la santé.

Remarque : Fonction Mémoire pendant la coupure d'électricité

Après le retour de l'électricité, l'appareil continue de fonctionner avec les réglages définis au préalable avant l'interruption du courant.

10.1 Déballage

AVERTISSEMENT!

L'appareil est lourd. Il faut toujours etre au moins a deux pour le manoeuvrer.
Tenez tous les emballages hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.

Sortez l'appareil de I'emballage.
Retireez tous les emballages.

10.2 Conditions environnementales

La température de la piece doit toujours varier entre 10^ et 43^ , parce qu'elle peut influencer la température à l'intérieur de l'appareil et la consommation énergétique. N'installez pas l'appareil pres d'autres apparèils qui produit de la chaleur (cuisinières, réfrigerateurs) sans isolation.

10.3 Réversibilité des portes

(Uniquement modele:HTW7720ENMP/HTW7720ENMB)

Avant d'insteller l'appareil de maniere permanente, vérifie la position exacte de la charnière de la porte. En cas de besoin, vois la partie RÉVERSIBILITÉ DE LA PORTE.

10.4 Espace recommandé

Espace recommandé lorsquela portestouverte.(Fig.10.4):

modèle	Largeur en mm			Profondeur en mm			Distance par rapport au mur en mm
HTW7720DNMP	W1	W2	W3	D1	D2	D3	D4
HTW7720ENMP
HTW7720ENMB	700	-	1198.5	600	1140	1322	100
HTW7720ENPT
HTW7720BNNM
HFW7720EWMP	700	1188	-	600	887	966	100
HFW7720ENMB

10.5 Ventilation croisée

Pour obtenir une ventilation suffisante pour l'appareil pour des raisons de sécurité, nous recommendons de respecter les directives en matière d'espace recommandé.

Pour un apparéil à pose libre: «Cet apparéil de réfrigération n'est pas destiné à être utilisé comme un apparéil intégrable»

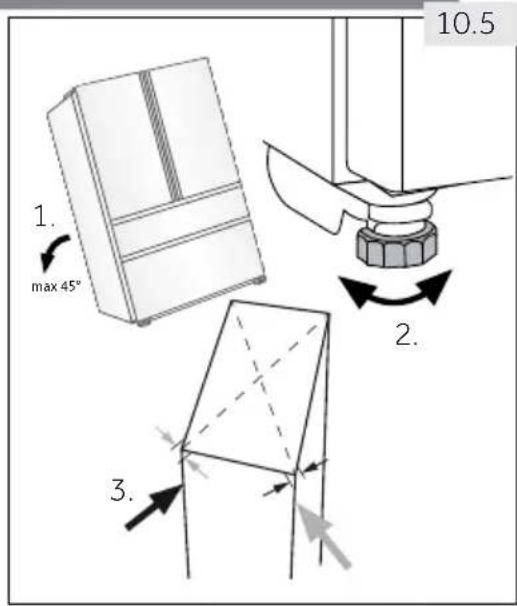

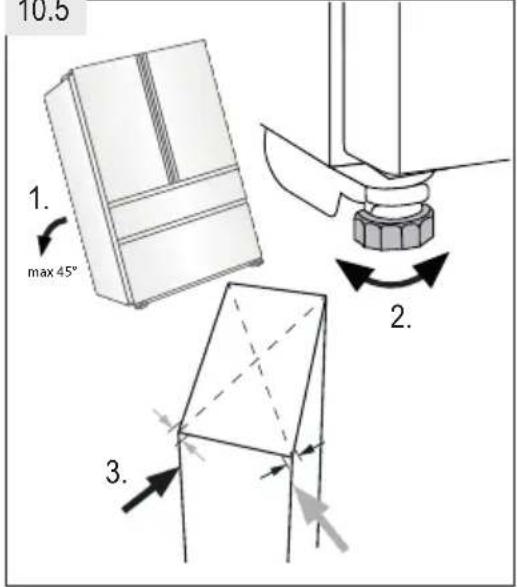

10.5 Alignment de l'appareil

Placez l'appareil sur une surface plane et solide.

1. Penchez légèrement l'appareil vers l'arrière (Fig. 10.5).
2. Reglez les supports de fixation au niveau souhaité.
3. Vérifie la stabilité en basculant entre les diagonales. Faites basculer légèrement dans les deux directions. Sinon le cadre peut se déformer causant ainsi une fuite au niveau des joints de porte. Une légère inclinaison vers l'arrière facilitite la fermeture de la porte.

10.6 Réglage minutieux des portes

Siles portes ne sont pas au même niveau, vous pouvez y remodelier en suivant la procEDURE suivante:

10.6.1 Utilisation des pieds ajustables

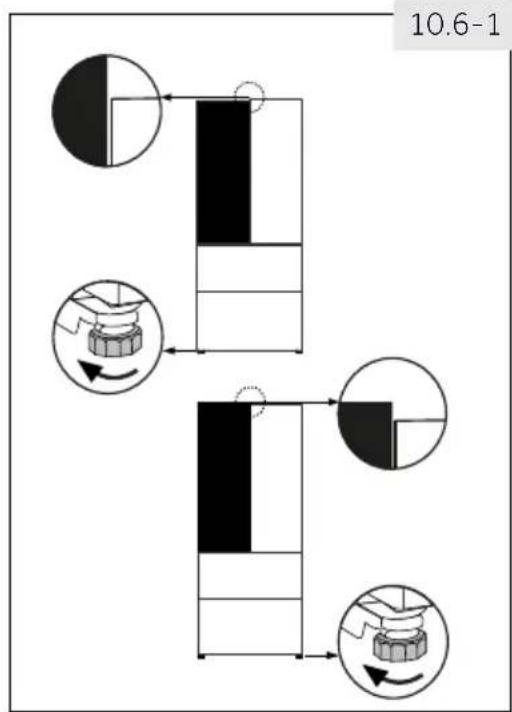

Tournez les pieds ajustables en suivant la direction de la flèche (Fig. 10.6-1) pour les tourner vers le haut ou vers le bas.

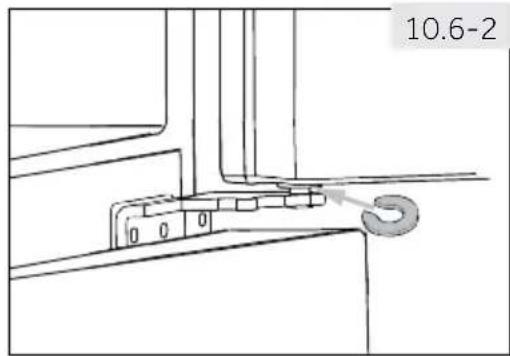

10.6.2 Utilisation des entretoises

Ouvrez la portesupérieure et soulevez-la.
- Attachez soigneusement l'entreose (fournie dans le sac d'accessoires) dans l'anneau en plastique blanc de la charnière centrale à la main ou en utilisant des outils comme une pince (Fig. 10.6-2). N'égratignez pas la porte.

Remarque: Positionnement

Lors de l'utilisation ultérieure du réfrigérateur, un phénomène irrégulier au niveau des portes peut se produit suite au poids des alimentés conservés. Veuillez les ajuster selon les méthodes susmentionnées. 33

10.7 Temps d'atteinte

L'huile d'entretien du compresseur se trouve dans la capsule du compresseur. Cette huile peut se déverser dans le circuit fermé du système pendant le transport. Avant de brancher l'appareil à l'alimentation électrique, vous doivent attendre 2 heures (Fig. 10.7) pour permettre à l'huile de returner dans la capsule.

10.8. Raccordement électrique

Avant chaque branchement, vérifiez si:

l'alimentation electrique, la prise et le fusible correspondent à la plaque signalétique;
La prise est mise à la terre et il n'este aucune prise multi-fiche ou extension.

La prise d'alimentation et la fiche correspondant parfaitement.

Connectez la fiche à une prise correctement installée.

AVERTISSEMENT!

Pour éviter tout risque, le cordon d'alimentation endommagé doit être remplace par le service client (voir la garantie).

Lors du positionnement de l'appareil, assurez-vous que le cordon d'alimentation n'est pas coincide ou endommaged.

Ne placez pas plusieurs prises de courant portables ou blocs d'alimentation portables à l'arrête de l'appareil.

Prenez soit d'éviter de provoquer un incendie en enflammant des matériaux in-flammables.

POSITIONNEMENT

Installez cet apparéil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil.

• Tempérée élargie (SN): «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10^ et 32^
• Tempérée (N): «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 32 °C»
• Subtropicale (ST): «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16^ et 38^
  Tropicale (T): «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 16 °C et 43 °C»

10.9 Réversibilité des portes

Avant de raccorder l'appareil à l'alimentation électrique, vérifie que la porte bascule de droite (tel que livre) à gauche, selon les commodités de l'emplacement d's installation et l'utilisation.

AVERTISSEMENT!

L'appareil est lourd. Deux personnes doivent manoeuvrer la réversibilité de la porte.
Avant toute opération débranchez d'abord l'appareil de l'alimentation.
- Ne penchez pas le réfrigérateur à plus de 45^ pour éviter d'endommager le système de réfrigération.

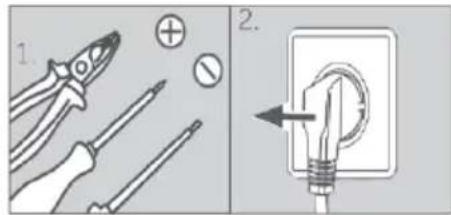

Étapes de montage (Fig. 10.9):

1. Prévoyez les outils nécessaires.

2. Débranchez l'appareil.

3. Retirez les cinq vis qui maintainnent le panneau avant (1) et retirez le panneau (2).(2). Retirez le petit couvercle du panneau avant du côté gauche vers le côté droit.

1. Debranche le cable de raccordement
2. Retirez le cache de la charnière supérieure (1) et desserrez-la (trois vis) du côté droit (2).
3. Soulevez soigneusement la porte du réfrigérateur demontée de la charnière inférieure.
4. Retournez la porte, desserrez le couvercle (1) et l'arrêt de porte (2) à l'aide de la piece de fixation (3).
5. Retirez la charnière inférieure de la porte supérieure.
6. Changez la position des fiches et vissez-les sur le côté.
7. Changez le butoir de porte dans le sens inverse

10- Installation

FR

1. Sortez la nouvelle charnière inférieure de la portesupérieure du sac contenant les accessoires etvissez-la sur le cote gauche de I'appareil.

2. Soulevez doucement la porte supérieure vers la charnière inférieure pour que le pivot se fixe dans le manche de la charnière.

3. Retirez la charnière supérieure du sac contenant les accessoires. Passez le cable de raccordement dans la charnière supérieure et fixez-la à l'aide des trois vis situées sur le côte gauche de l'appareil.

4. 15 Placez le cache de la charnière (fourni dans le sac contenant les accessoires) sur la charnière.

5. Connectez le cable de raccordement et fixez-le dans l'ouverture.

6. Remettez en place le panneau avant et fixez-le avec les cinq vis. ÀpRES le changement de porte, vérifiez que les joints d'étanchéité de la porte sont correctement positionnés sur le boitier et que toutes les vis sont bien serrées.

11.1 Fiche du produit

Marque commerciale	Haier
Référence du modele	HTW7720ENMPHTW7720ENMBHTW7720ENPTHTW7720DNNPHTW7720B/CNMM	HFW7720EWMPHTW7720ENMB
Catégorie du modele	Réfrigérateur-congélateur
Classe d'efficacité énergétique	BHTW7720BNMM/HTW7720CNMM D-ETW7720DNMP/
Consommation d'énergie annuelle (kWh/an)1)	243DNMP/155BNMM/195CNMM/301	302
Volume de refroidissement (L)	345DNMP/344BNMM/344CNMM/343	337
Volume de congélation (L)	141DNMP/142BNMM/142CNMM/140	140
Nombre d'étoiles
Température des autres compartments>14°C	Non applicable
Système de givre	Oui
Autonomie de coupure (h)	12	10
Capacité de congélation (kg/24h)	10
Classe climatiqueCet apparueil est destiné à être utilisé à une température ambiente comprise entre 10°C et 43°C	SN.N.ST.T
Classe d'émission de bruit et émissions acoustiques dans l'air (db(A) re 1pW)	A(29)HTW7720DNMP / C (37)
Temps de montée en température (h)	12	10
Type de construction	Autonome

11 D'après les résultats des tests standard pendant 24 heures. La consommation d'énergie réelle dépendra des conditions d'utilisation et de l'emplacement de l'appareil

11.2 Données techniques supplémentaires

Volume total (L)	486DNMP/BNMM/CNMM/483	477
Tension / Fréquence	220-240 V -/50 Hz
Puisance d'entrée (W)	120
Courant d'entrée (A)	1,5
Fusible principal (A)	16
Réfrigérant/quantité	R600a/62 g
Dimensions (P/L/H en mm)	675x700x2006

11.3 Normes et directives CC et UK CA

Ce produit satisfait aux exigences de toutes les directives CE applicables avec les normes harmonisées correspondantes, qui prévoient le marquage CE

12- Service client

Nous vous recommendons notre service clients Haier et l'utilisation de pieces de rechange d'origine. Si vous avez un problème avec l'appareil, veuillez-vous reférer à la section DÉPANNAGE.

Si vous ne trouvez pas de solution, veuillez contacter

donneur local ou
rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouvez des numérodes打电话 et une FAQ. Vous pourrez également contacter le service de réclamation.

Pour contacter notre Service, rassurez-vous que les informations ci-après sont disponibles.

Ces informations sont disponibles sur la plaque signalétique.

Modèle N° de série

Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.

DISPONIBILITÉ DES PIEÇES DE RECHANGE

Les thermostats, les capteurs de température, les cartes de circuit imprimé et les sources lumineuses sont disponibles pour une période minimale de sept ans à compter de la mise sur le marché de la dernière unité du modele;

Les poignées de porte, gonds de porte, plateaux et bacs, sont disponibles pour une période minimale de sept ans, et les joints de porte sont disponibles pour une période minimale de 10 ans à compter de la mise sur le marché de laforthème unité du modele;

GARANTIE

La garantie minimale est : 2 ans pour les pays de l'UE, 3 ans pour la Turquie, 1 an pour le Royaume-Uni, 1 an pour la Russie, 3 ans pour la Suède, 2 ans pour la Serbie, 5 ans pour la Norvège, 1 an pour le Maroc, 6 mois pour l'Algérie, pas de garantie légale requise pour la Tunisie.

Pour des renseignements généraux concernant les entreprises, vous trouvez ci-jointes nos adresses en Europe :

Adresses de Haier en Europe
Pays* Adresse postale	Pays* Adresse postale
Italie	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIE	France	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Espagne Portugal	Haier Iberie SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPAGNE	Belgique-FR Belgique-NL Pays-Bas Luxembourg	Haier Bénélix SA Anderlecht Route de Lennik 451 BELGIQUE
Allemagne Autriche	Haier Allemagne GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALLEMAGNE	Pologne République Tchèque Hongrie Grèce Roumanie Russia	Haier Pologne Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLOGNE
Royaume-Uni	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Royaume-Uni

Manuale dell'Utente

Frigorifero-Congelatore

HTW7720ENMP

HFW7720EWMP

HTW7720ENMB

HFW7720ENMB

HTW7720ENPT

HTW7720DNMP

HTW7720BNMM

HTW7720CNMM

Ia eUeepn oukeun: « n napouoa yukTKn ouokeuun dev npoopizetai va xpooiopoiothei wc evtoixocmevn ouokeuun

10.5
