Toote tüüp	Külmik-sügavkülmik
Kaubamärk	Haier
Mudel	HTW7720CNMM
Mõõdud (K x L x S)	2006 x 700 x 675 mm
Netokaal	Umbes 75 kg
Elektrivarustus	220-240 V ~ 50 Hz
Aastane energiatarve	195 kWh/aastas
Energiatõhususe klass	B
Kogumaht	486 L
Külmiku maht	344 L
Sügavkülmiku maht	142 L
Elektrikatkestuse autonoomia	12 tundi
Külmutamisvõimsus	10 kg/24h
Kliimaklass	SN, N, ST, T (10°C kuni 43°C)
Müratase	37 dB(A)
Külmaaine	R600a (62 g)
Peamised funktsioonid	Superjahutus, Sügavkülmutus, Puhkuserežiim, Minu tsoon (3 režiimi), Reguleeritav niiskustsoon, Uksehäire, Paneeli lukustus, Wi-Fi
Valgustuse tüüp	LED (energiatõhususe klass G)
Ukste pööratavus	Jah
Sulatamine	Automaatne
Hooldus ja puhastamine	Puhastage iga 4 nädala järel pehme lapiga ja neutraalse pesuvahendiga; ärge kasutage aurupuhastit
Ohutus	Lapselukk (paneelil), uksehäire, tuleohtlik külmaaine R600a
Varuosad ja remonditavus	Varuosi saadaval 7-10 aastat; LED-lambi vahetamine professionaali poolt
Garantii	2 aastat (EL)

Korduma kippuvad küsimused - HTW7720CNMM HAIER

Mida teha, kui külmik ei jahuta piisavalt?

Kontrollige, et temperatuur on õigesti seatud, uks sulgub hästi ja ventilatsioon on piisav. Muude põhjuste (nt kondensaatori määrdumine) korral vaadake kasutusjuhendi tõrkeotsingu tabelit.

Kuidas aktiveerida sügavkülmutusrežiim?

Avage paneeli lukustus, vajutades nuppu G 3 sekundit, seejärel vajutage nuppu F (sügavkülmutamine). Vastav indikaator süttib. Funktsioon lülitub automaatselt välja 50 tunni pärast.

Kuidas külmikut puhastada?

Ühendage seade vooluvõrgust. Puhastage sisemust ja välispinda niiske lapiga, mis on leotatud soojas vees ja pehmes pesuvahendis. Ärge kasutage aurupuhastit, kõvasid harju ega lahusteid. Loputage ja kuivatage.

Mida tähendab vilkuv Wi-Fi indikaator?

Wi-Fi moodul on aktiveeritud ja otsib ühendust. Laadige alla hOn rakendus ja järgige sidumise juhiseid. Ikoon lõpetab vilkumise, kui ühendus on loodud.

Kuidas reguleerida külmiku temperatuuri?

Avage paneeli lukustus. Vajutage nuppu A, et valida külmiku sektsioon, seejärel vajutage korduvalt kuni soovitud temperatuurini (1°C kuni 9°C). Kinnitage vajutades mõnda muud nuppu või oodake 5 sekundit.

Mida teha, kui sügavkülmikusse tekib jää?

Kontrollige, et toit on korralikult pakitud, uks sulgub õigesti ja tihend on puhas. Sulatamine on automaatne. Kui härmatis püsib, vaadake tõrkeotsingu tabelit muude põhjuste jaoks.

Kuidas kasutada Minu tsooni sahtlit?

Vajutage nuppu C (Minu tsoon), et valida kolme režiimi vahel: Puuviljad ja köögiviljad, 0°C Fresh või Q-Cool. Üks režiim peab alati olema aktiivne. Seadistus kuvatakse paneelil.

Seade piiksub, mida teha?

Helisignaal näitab, et külmiku uks on olnud avatud üle 15 minuti. Sulgege uks, et piiksumine peatada. Kui probleem püsib, kontrollige, et ükski toit ei takista sulgumist.

Kas ma saan uste avamissuunda ümber pöörata?

Jah, mudel võimaldab uste pööratavust. Järgige kasutusjuhendis (punkt 10.9) kirjeldatud samme. Soovitatav on olla kahekesi ja enne operatsiooni seade vooluvõrgust eemaldada.

Kuidas selle külmikuga energiat säästa?

Paigaldage seade hästi ventileeritud kohta, päikese eest kaitstult. Ärge seadke temperatuuri liiga madalaks, avage ust harvemini ja laske kuumal toidul enne paigutamist jahtuda. Kasutage Super režiime mõõdukalt.

KASUTUSJUHEND HTW7720CNMM HAIER

Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.

Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata.

Kui peaksite seadme maha müüma, ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

Sümbolite selgitus

Hoiatus! Oluline ohutusteave

Üldine teave ja nõuanded

Keskkonnateave

Utiliseerimine

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS!

Vigastuste või lõbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

Sisukord

1-Ohutusteave 4 2-Kasutusotstarve 8 3-Tooteülevaade 9 4-Juhtpaneel 11 5-Kasutamine 12 6-Nõuanded energiatarbe vähendamiseks 22 7-Seadme tutvustus 23 8-Hooldus ja puhastamine 26 9-Veaotsing 29 10-Paigaldamine 32 11-Tehnilised andmed 37 12-Klienditeenindus 38

Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.

HOIATUS!

Enne esimest kasutamist tehke järgmist.

Kontrollige toodet transpordikahjustuste suhtes. Eemaldage kõik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas. Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis. Seadet peab teisaldama vähemalt kaks inimest, sest see on raske. Paigaldamine: Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi. Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi. Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv. Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud. Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga. Seadme toiteallikas peab vastama järgmistele parameetritele: 220-240 VAC / 50 Hz. Pinge anomaalse kõikumisega võib kaasneda seadme mittekäivitumine, temperatuuriregulaatori või kompressori kahjustumine või seadme kaitseaja ebatavaline müra. Sellisel juhul tuleb paigaldada automaatregulaator. Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hõlpsasti ligipääsetav. Seade peab olema maandatud. Ainult Ühendkuningriigis: seadme toitekaabel on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema. Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid. Jälgige, et toitekaabel ei saaks külmkappi takerduda. Ärge astuge toitekaabile. Jälgige, et külmutusagensi kontuur ei saaks kahjustada.

HOIATUS!

Igapäevane kasutus

Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalve all või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte. - Alla 3-aastased lapsed võivad seadme läheduses viibida vaid siis, kui neid pidevalt jälgitakse. Lapsed ei tohi seadmega mängida. ▶ Kui seadme läheduses lekib jahutusgaasi või muud kergesti süttivat gaasi, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge lahutage külmiku ega ühegi muu seadme toitekaablit. Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10-43°C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem või madalam. ▶ Ärge asetage külmikule ebastabiilseid esemeid (näiteks raskeid esemeid või veega täidetud anumaid), et vältida eseme kukkumisega kaasnevaid kehavigastusi või veega kokkupuutest tingitud elektrilööki. ▶ Ärge tõmmake ukseriivitest. Selle juhise eiramisel võib uks kalduda, pudeliriiul lahti tulla või seade ümber kukkuda. ▶ Kasutage uste avamiseks ja sulgemiseks käepidemeid. Uste vahekaugus on väike ning uste ja külmiku kambrite vaheline pilu kitsas. Sõrmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Külmiku uksi võib avada ja sulgeda vaid siis, kui ukse liikumistrajektooril ei ole lapsi. ▶ Ärge hoidke ega kasutage seadmes ega selle läheduses kergesti süttivaid, plahvatusohtlikke ega söövitavaid aineid. ▶ Ärge hoidke seadmes ravimeid, baktereid ega kemikaale. Seade on mõeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded. ▶ Ärge hoidke sügavkülmikus gaseeritud karastusjooke, karboniseeritud nõrgalt alkohoolseid jooke ega vedelikega täidetud klaaspudeleid või plekkpurke, sest need lõhkevad külmudes (erandiks on kange alkohol). ▶ Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.

HOIATUS!

Igapäevane kasutus

Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda. Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABI: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tõmmake kinnikülmunud eset jõuga lahti. Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad. Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada. Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega.

Hooldus/puhastamine

▶ Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida. Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada. Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist. Ärge kraapige härmatist ega jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid ega elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid. Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud. ▶ Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist. Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Kui vajalik on seadme remont, võtke ühendust meie klienditeenindusega.

HOIATUS!

Hooldus/puhastamine

Seadme tagaküljelt tuleb tolm eemaldada vähemalt kord aastas, mis aitab vältida tulekahjuohtu ja energiatarbe suurenemist. Ärge pihustage ega loputage seadet puhastamise ajal. Ärge kasutage seadme puhastamiseks veepihustit ega auru. Ärge puhastage külmi klaasriiuleid kuuma veega. Klaas võib järsu temperatuurimuutuse korral puruneda.

Külmutusagensit puudutav teave

HOIATUS!

Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust.

Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga.

ETTEVAATUST!

Ukse sulgemisel peab vasakul uksel olev vertikaalne ukseliist sissepoole suunatud olema (1).

Kui proovite vasakut ust sulgeda ja vertikaalne ukseliist pole nõuetekohaselt suunatud (2), on vajalik selle ette nähtud asendisse painutamine, et ukseliist ei läheks kinnitusvõlli või parema ukse vastu. Selle juhise eiramisega võiks kaasneda ukseliistu kahjustumine või leke.

Vertikaalsesse ukseliistu on integreeritud küttejuhe. Seadme pinna temperatuur võib veidi tõusta - see on normaalne ja ei mõjuta külmkapi talitlust.

2.1 Kasutusotstarve

Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. Külmik-sügavkülmik on ette nähtud kasutamiseks kodukeskkonna kuivades siseruumides. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks.

Seadme muutmine või modifitseerimine ei ole lubatud. Kavandust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada.

2.2 Tarvikud

Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni (joonis 2.2).

2.2

Tehniliste muudatuste ja mudelite erinevuste tõttu võivad mõned juhendi illustratsioonid teie mudelist erineda.

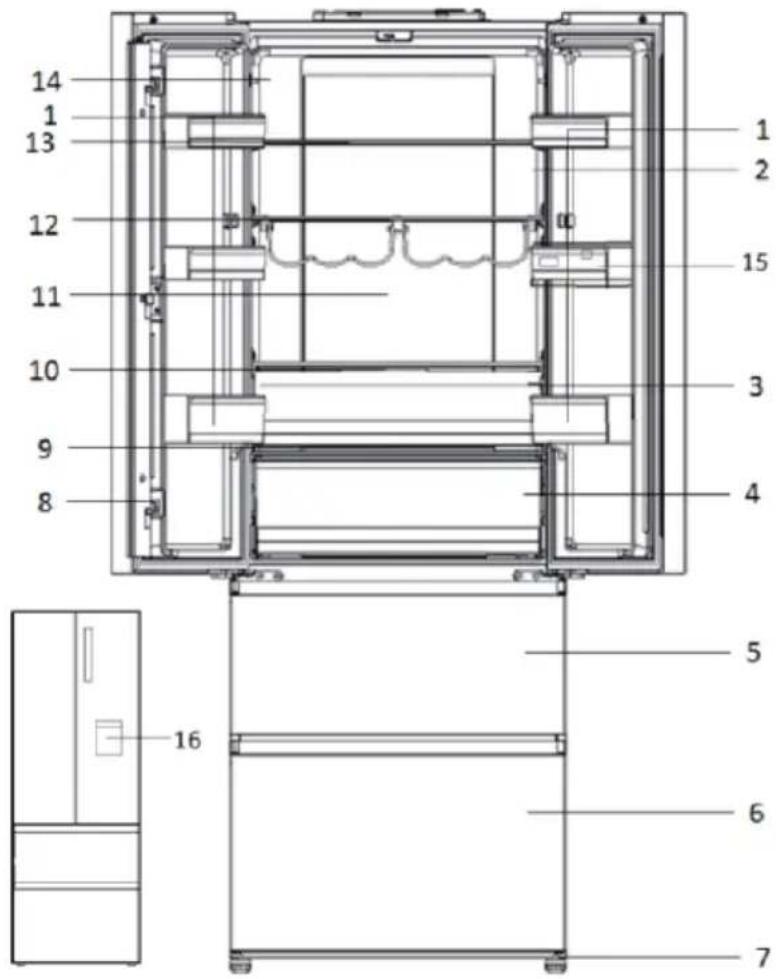

Seadme illustratsioon (joonis 3)

mudel: HFW7720EWMP/HFW7720ENMB

1 Ukseriulid 2 Nõuetele vastava temperatuuri indikaator (mudelist olenev komponent) 3 Humidity Zone sektsiooni sahtel 4 My Zone sektsiooni sahtel 5 Ülemine sügavkülmiku hoiusahtel 6 Alumine sügavkülmiku hoiusahtel 7 Reguleeritavad jalad 8 Ukseliist

9 My Zone sektsiooni sahtli klaaskate 10 Humidity sahtli klaaskate 11 Tagavalgusti 12 Pudeliriiul 13 Klaasriiul 14 Andmesilt 15 Veepaak (HFW7720EWMP) 16 Veemahuti (HFW7720EWMP)

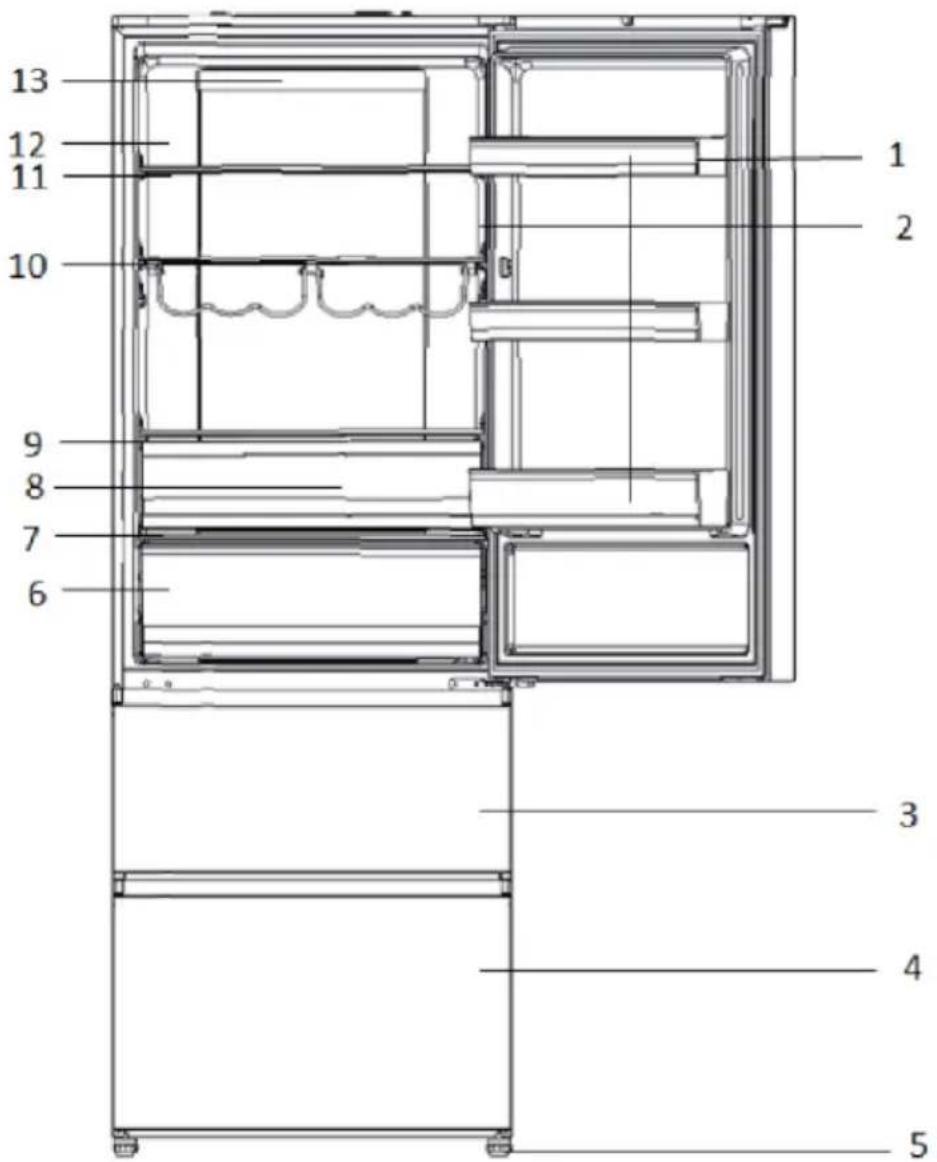

mudel: HTW7720ENMP / HTW7720ENMB / HTW7720ENPT / HTW7720BNMM / HTW7720CNMM

1 Ukseriulid 2 Nõuetele vastava temperatuuri indikaator (mudelist olenev komponent) 3 Ülemine sügavkülmiku hoiusahtel 4 Alumine sügavkülmiku hoiusahtel 5 Reguleeritavad jalad 6 My Zone sektsiooni sahtel 7 My Zone sektsiooni sahtli klaaskate 8 Humidity Zone sektsiooni sahtel

9 F Humidity sahtli klaaskate 10 Pudeliriiul 11 Klaasriiul 12 Andmesilt 13 Tagavalgusti

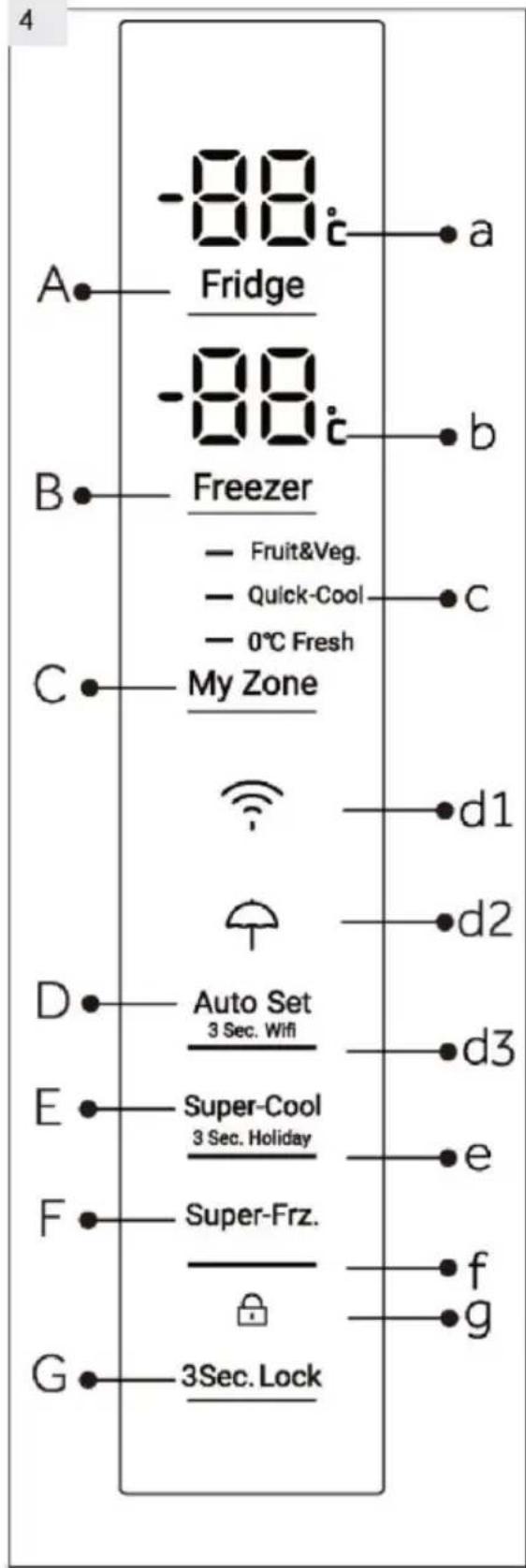

Juhtpaneel (joonis 4)

Nupud:

A Külmiku temperatuuri seadistamise nupp B Sügavkülmiku temperatuuri seadistamise nupp C Temperatuuri reguleerimisfunktsiooni My Zone seadistamise nupp D Automaatseadistusrežiimi Auto Set ja WiFi funktsiooni sisse-/väljalülitusnupp E Kiirjahutusfunktsiooni Super Cool ja energiasäästufunktsiooni Holiday sisse-/väljalülitusnupp F Kiirkülmutusfunktsiooni Super Freeze sisse-/väljalülitusnupp G Paneeli lukustamine/avamine

Indikaatorid:

a Külmiku kambri temperatuur b Sügavkülmiku kambri temperatuur c Temperatuuri reguleerimisfunktsioon My Zone d1 WiFi-funktsioon d2 Energiasäästufunktsioon Holiday d3 Automaatseadistusrežiim Auto Set e Kiirjahutusfunktsioon Super-Cool f Kiirkülmutusfunktsioon Super-Freeze g Paneelilukk

5.1 Enne esimest kasutamist tehke järgmist.

Eemaldage kõik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. ▶ Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning õrna toimega puhastusvahendiga. ▶ Pärast nivelleerimist ja puhastamist oodake vähemalt kaks tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE". Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgematel sätetel. Funktsioon Super-Freeze aitab sügavkülmiku kambrit kiiresti jahutada. ▶ Külmiku temperatuuri sätteks määratakse automaatselt 5°C ja sügavkülmiku temperatuuriks -18°C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „KÄSITSI REGULEERIMISE REŽIIM".

5.2 Andurnupud

Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel.

5.3 Külmkapi sisse-/väljalülitamine

Seade lülitub vooluvõrku ühendamisel automaatselt sisse.

Seadme esmakordsel sisselülitamisel kuvatakse külmiku ja sügavkülmiku tegelikud temperatuurid (a ning b). Näidik vilgub. Pärast ukse sulgemist lülitub näidik 30 sekundi möödudes välja. Paneelilukk võib olla aktiveeritud.

Märkus! Eelmääratud sätted

• Temperatuurid on eelseadistatud soovituslikele sätetele +5 °C (külmikus) ja -18 °C (sügavkülmikus). Tavapärastes keskkonnatingimustes ei ole temperatuuri ümberseadistamine vajalik. My Zone sektsiooni sahtli eelmääratud sätteks on Fruit&Veg. ▶ Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ettenähtud temperatuuride saavutamiseks kuluda kuni 12 tundi.

Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.

5.4 Ooterežiim

Näidik lülitub mõne nupu vajutamisest 30 sekundi möödudes automaatselt välja. Näidik lukustub automaatselt. Näidik valgustub automaatselt mõne nupu vajutamisel või ukse/sahtli avamisel.

5.5

3Sec.Lock

Juhtpaneel lukustatakse automaatselt, kui 30 sekundi jooksul ei vajutata ühtegi nuppu. Mis tahes sätete muutmiseks tuleb juhtpaneel lahti lukustada.

Vajutage kõigi juhtpaneeli elementide lukustamiseks kolm sekundit nuppu G (joonis 5.5). Kuvatakse asjaomane indikaator d. Juhtpaneeli lahti lukustamiseks vajutage uuesti nuppu.

5.6 Avatud ukse helisignaal

Kui uks külmkapi ustest on olnud kauem kui ühe minuti lahti, kostab avatud ukse helisignaal. Sulgege helisignaali vaigistamiseks uks. Kui uks on olnud avatud kauem kui seitse minutit, lülituvad külmkapi sisevalgusti ja juhtpaneeli valgustus automaatselt välja.

5.7 Sätete määramine

Seadme sätete konfigureerimiseks on kaks alljärgnevat võimalust.

5.7.1 Automaatseadistusrežiim Auto Set

Kui teil ei ole mingeid erinõudeid, soovitame kasutada automaatse seadistamise režiimi (Auto Set). Selles režiimis saab seade automaatselt reguleerida temperatuuri vastavalt ümbritseva õhu temperatuurile ja temperatuuri muutumisele seadmes. See režiim ei eelda kasutajapoolseid sätete muutmist.

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu G (joonis 5.5).
2. Vajutage nuppu D (joonis 5.7.1.1).
3. Indikaator d3 süttib ja funktsioon aktiveeritakse (joonis 5.7.1-2).

Funktsiooni väljalülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

5.7.2 Käsitsi reguleerimise režiim

Kui soovite seadme temperatuuri konkreetsete toiduainete säilitamiseks käsitsi kohandada, saate temperatuuri seadistada temperatuuri reguleerimise nupuga.

Märkus! Võimalik vastuolu muude funktsioonidega

Temperatuuri ei saa kohandada, kui näidik on lukustatud või aktiveeritud on mõni muu funktsioon (kiirjahutus Funktsioon Super-Cool, kiirkülmutus Funktsioon Super-Freeze, energia säästufunktsioon Holiday või automaatseadistusrežiim Auto Set). Kui proovite sätet muuta, hakkab vastav indikaator vilkuma ja kostab helisignaal.

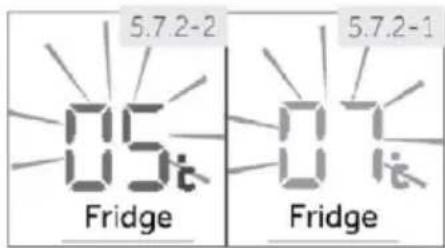

5.7.2.1 Külmiku temperatuuri reguleerimine

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu G (joonis 5.5).
2. Külmiku kambri valimiseks puudutage klahvi A ("Fridge"). Kuvatakse külmiku kambri tegelik temperatuur (joonis 5.7.2-1).
3. Vajutage nuppu A ("Fridge"), kuni soovitud temperatuuri säte hakkab vilkuma (joonis 5.7.2-2). Igal nupuvajutusel kostab helisignaal. Temperatuuri langetatakse 1°C sammuga vahemikus 1°C (miinimumtemperatuur) kuni 9°C (maksimumtemperatuur). Optimaalne temperatuur külmkapis on 5°C . Madalamad temperatuurid suurendavad seadme energiatarvet.
4. Vajutage sätte kinnitamiseks mis tahes nuppu peale nupu A ("Fridge"). Kui te ei vajuta viie sekundi jooksul ühtegi nuppu, kinnitatakse säte automaatselt. Kuvatava temperatuuri säte lõpetab vilkumise.

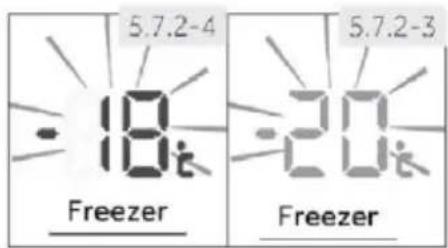

5.7.2.2 Sügavkülmiku temperatuuri reguleerimine

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu G (joonis 5.5).
2. Külmutuskambri valimiseks puudutage klahvi B ("Freezer"). Kuvatakse sügavkülmiku kambri tegelik temperatuur (joonis 5.7.2-3).
3. Vajutage nuppu B ("Freezer"), kuni soovitud temperatuuri säte hakkab vilkuma (joonis 5.7.2). Igal nupuvajutusel kostab helisignaal. Temperatuuri tõstetakse 1°C sammuga vahemikus -14°C kuni -24°C. Sügavkülmiku optimaalne temperatuur on -18°C. Madalamad temperatuurid suurendavad seadme energiatarvet.
4. Vajutage sätte kinnitamiseks mis tahes nuppu peale nupu B ("Freezer"). Kui te ei vajuta viie sekundi jooksul ühtegi nuppu, kinnitatakse säte automaatselt. Kuvatava temperatuuri säte lõpetab vilkumise.

Märkus! Temperatuure mõjutavad tegurid

Külmkapi sisetemperatuuri mõjutavad alljärgnevad tegurid.

Külmkapis olevate toiduainete kogus

Ukse avamise sagedus

Seadme paigalduskoht

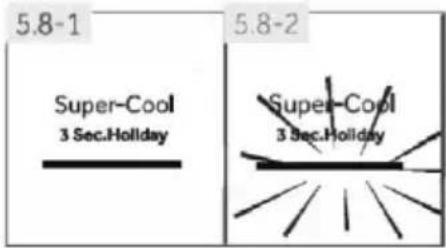

5.8 Kiirjahutusfunktsioon Super-Cool

Paljude toiduainete külmikusse panemisel (näiteks pärast suuremat poeskäiku) on soovitatav lülitada sisse kiirjahutusfunktsioon Super-Cool. Kiirjahutusfunktsioon Super-Cool kiirendab uute toiduainete jahutamist ja kaitseb külmikus juba olevaid toiduaineid liigse soojenemise eest. Funktsiooni aktiveerimisel on ligikaudne temperatuur +1°C.

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu G (joonis 5.5).
2. Vajutage nuppu E (selektorit "Super-Cool") (joonis 5.8-1).
3. Valgustub indikaator e ja funktsioon aktiveeritakse (joonis 5.8-2).

Funktsiooni välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

Märkus! Automaatne väljalülitamine

See funktsioon inaktiveeritakse automaatselt, kui see on olnud sisse lülitatud rohkem kui neli tundi.

5.9 Kiirkülmutusfunktsioon Super-Freeze

Värsked toiduained tuleks külmutada võimalikult kiiresti. See aitab säilitada parimat toiteväärtust, välimust ja maitset. Kiirkülmutusfunktsioon Super-Freeze kiirendab uute toiduainete külmutamist ja kaitseb sügavkülmikus juba olevaid toiduaineid liigse soojenemise eest. Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Super-Freeze. Funktsiooni aktiveerimisel on temperatuur madalam kui -24°C.

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu G (joonis 5.5).
2. Vajutage nuppu F (selektorit „Super-Freeze") (joonis 5.9-1).
3. Valgustub indikaator f ja funktsioon aktiveeritakse (joonis 5.9-2).

Funktsiooni välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

Märkus! Automaatne väljalülitamine

Kiirkülmutusfunktsioon Super-Freeze inaktiveeritakse automaatselt 50 tunni möödudes. Ennistatakse eelnevalt seadistatud temperatuuri säte.

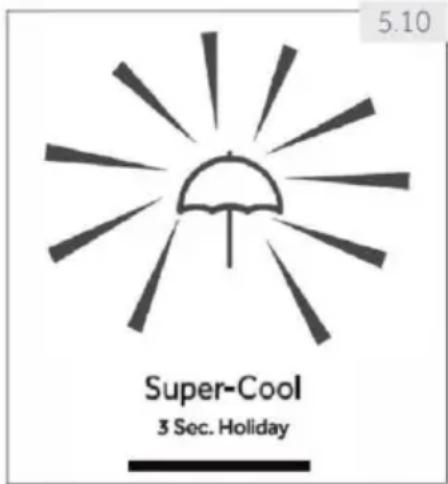

5.10 Energiasäästufunktsioon Holiday

See funktsioon seadistab külmiku temperatuuri püsivale +17°C.

Seeläbi võib tühja külmiku uks pikemal ajaperioodil (näiteks teie puhkuseaegsel eemalviibimisel) suletud olla, ilma et selle sisemuses tekiks ebameeldiv lõhn või hallitus. Saate sügavkülmiku kambri temperatuuri oma soovi kohaselt seadistada.

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu G (joonis 5.5).
2. Hoidke nuppu E (Super-Cool) kolm sekundit all (joonis 5.10). Indikaator d2 süttib ja funktsioon aktiveeritakse.

Funktsiooni väljalülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

HOIATUS!

Energiasäästufunktsioonis Holiday lülitatakse temperatuurireguleerimisfunktsiooni My Zone sätted Fruit&Veg, Quick Cool ja 0°C Fresh välja ning My Zone sektsiooni temperatuuri ei saa kohandada. Pärast energiasäästufunktsiooni Holiday väljalülitamist ennistatakse külmiku kambri ja temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni eelnevalt kasutusel olnud sätted.

5.11 My Zone sektsiooni sahtel

Külmiku kambris on My Zone sektsiooni sahtel (joonis 5.11). Sektsioonile valitavad sätted on alljärgnevad.

5.11.1 Säte Fruit&Veg

See säte sobib värskete puu- ja köögiviljade säilitamiseks.

Märkus! Säte Fruit&Veg

My Zone sektsiooni sahtlis ei tohiks hoida külmatundlikke puuvilju (näiteks ananassi, avokaadot, banaane ja greipe), köögivilju (näiteks kartuleid, baklažaani, ube, kurke, suvikõrvitsat ja tomateid) ega juustu.

5.11.2 Säte 0°C Fresh

Selle sätte valimisel seadistatakse temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni sahtli temperatuuriks 0°C. Sobib värske toidu, näiteks liha või kala hoidmiseks. Enamik toiduaineid säilib temperatuuril 0°C värskena, kuid ei külmu.

Märkus! Säte 0°C Fresh

Lihaveesisaldus varieerub ja kõrgema niiskustasemega liha külmub temperatuuril, mis on madalam kui 0°C. Seega tuleks värskelt lõigatud liha hoida temperatuuri reguleerimisfunktsiooniga My Zone kastis, kus temperatuur on vähemalt 0°C.

See funktsioon võimaldab säilitada näiteks juustu, värskeid pastatooteid ja piimatooteid. Sätte valimisel seadistatakse temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni temperatuuriks +2 °C.

Märkus! Temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni sahtel

▷ Üks temperatuuri reguleerimisfunktsiooniga My Zone sektsiooni kolmest sättest peab alati aktiveeritud olema. ▶ Kui soovite langetada külmiku kambri temperatuuri, kasutage sätet Q-Cool (Kiirjahutus). Temperatuuri tõstmiseks kasutage sätet Fruit&Veg.

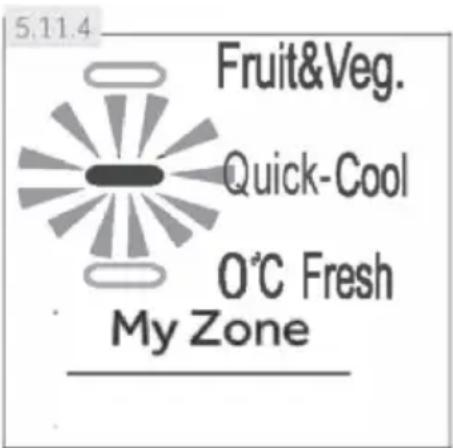

5.11.4 Temperatuuri reguleerimisfunktsiooniga My Zone sektsioonis sahtlile sätte valimine

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu G (joonis 5.5).
2. Vajutage nuppu C (selektorit „My Zone”), kuni soovitud säte hakkab vilkuma (joonis 5.11.4).
3. Mõne sekundi pärast valgustub indikaator püsivalt ja säte kinnitatakse.

5.12 HUMIDITY ZONE

HUMIDITY ZONE sektsiooni sahtel on mõeldud salatite, puuviljade ja köögiviljade säilitamiseks

5.13 Nõuanded värske toidu säilitamiseks

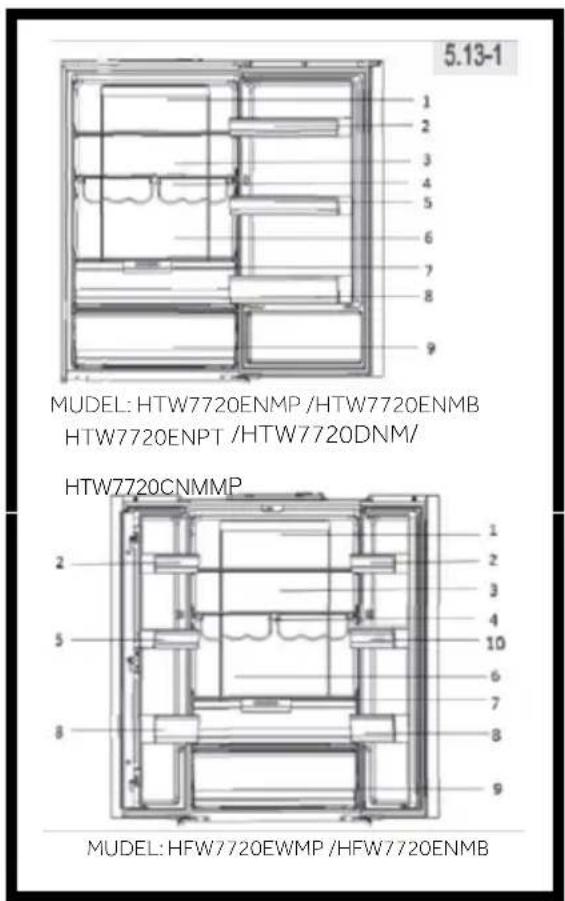

5.13.1 Toiduainete külmiku kambris säilitamine

Jälgige, et külmiku temperatuur oleks 5°C või madalam

Soe toit tuleb enne külmkappi panemist toatemperatuurile jahutada. Teatavad külmkapis hoitavad toiduained tuleks enne külmikusse panemist pesta ja kuivatada. Säilitatav toit peab lõhnade levimise või maitse muutumise vältimiseks hermeetiliselt pakendatud olema. ▷ Ärge säilitage liiga suures koguses toitu. Jätke toiduainete vahele ruumi, et külm õhk saaks nende ümber liikuda - see tagab tõhusama ja ühtlasema jahutuse. ▷ Igapäevaselt tarbitavaid toiduaineid tuleks hoida riiuli eesmises servas. Paigutage toiduained õhuvoolu tagamiseks siseseintest veidi kaugemale. Ärge hoidke toiduaineid külmiku tagaseina vastas, sest sinna paigutatud toit võib külmuda. Vältige toidu (eriti õlise või happelise toidu) otsest kokkupuudet külmkapi sisekülgedega, sest õli/hape võib neid kahjustada. Kõrvaldage külmkappi jäänud õlised/happelised toidujäägid

Külmutatud toiduaineid saab külmiku kambris aeglaselt sulatada. See säästab energiat. Ebameeldiv lõhn külmikus viitab sellele, et midagi on maha valgunud ja vajalik on külmkapi puhastamine. Vaadake osa „HOOLDUS JA PUHASTAMINE". - Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada (joonis 5.13-1).

1 Marineeritud ja konserveeritud toiduained jne 2 Või, juust, munad, vürtsid jne 3 Suupisted jne 4 Vein, šampanja jne 5 Munad, konservid, vürtsid jne 6 Pasta, piim, tofu, piimatooted jne 7 Humidity Zone: salatid, puuviljad ja köögiviljad 8 Joogid ja vedelad toiduained 9 My Zone sektsiooni sahtel Puu- ja köögiviljad, salat (Fruit & Veg.) villitud joogid (S-Cool) Värske toortoit (0°C Fresh) 1 Marineeritud ja konserveeritud toiduained jne 2 Või, juust, munad, vürtsid jne 3 Suupisted jne 4 Vein, šampanja jne 5 Munad, konservid, vürtsid jne 6 Pasta, piim, tofu, piimatooted jne 7 Humidity Zone: salatid, puuviljad ja köögiviljad 8 Joogid ja vedelad toiduained 9 My Zone sektsiooni sahtel Puu- ja köögiviljad, salat (Fruit & Veg.) konserveeritud joogid (S-Cool) Värske toortoit (0°C Fresh) 10 Veepaak: Joogivee hoidmiseks (HFW7720EWMP)

5.13.2 Toiduainete sügavkülmiku kambris säilitamine

Jälgige, et sügavkülmiku temperatuur oleks -18°C. ▶ Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Super-Freeze; väiksemate koguste korral piisab 4-6 tunnist. Soe toit tuleb enne sügavkülmiku kambrisse panemist toatemperatuurile jahutada. Väikesteks portsjoniteks lõigatud toiduained külmuvad kiiremini ning neid on lihtsam sulatada ja küpsetada. Soovituslikult võiks üks portsjon kaaluda vähem kui 2.5 kg. ▶ Toiduained tuleks enne sügavkülmikusse panemist pakendada. Pakendi välispind peab olema kuiv, et säilituskotid üksteise külge ei jääks. Pakkematerjalid peavad olema lõhnatud, õhukindlad, mitterürgised ja toksiinideta. ▶ Märkige pakendile külmutamise kuupäev, säilitusaeg ja toiduaine nimetus - see aitab vältida erinevatele toiduainetele kohalduvate säilitustähtaegade ületamist. ▶ HOIATUS! Hape, leelis, sool ja muud ained võivad sügavkülmiku sisepinda kahjustada. Ärge asetage selliseid aineid sisaldavaid toiduaineid (näiteks merekala) otse sisepinnale. Sügavkülmikusse loksunud soolane vesi tuleb koheselt eemaldada. ▶ Ärge ületage toiduainete tootjate määratletud soovituslikke säilitusaegu. Võtke sügavkülmikust välja vaid vajalik kogus toitu. ▶ Sulatatud toit tuleb tarbida võimalikult kiiresti. Sulatatud toiduaineid ei tohi ilma eelnevalt küpsetamata uuesti külmutada. ▶ Ärge pange sügavkülmiku kambrisse ülemäärases koguses uusi toiduaineid. Arvestage sügavkülmiku külmutusvõimsusega - vaadake osa „TEHNILISED ANDMED" või andmesildil välja toodud spetsifikatsioone. Toiduaineid võib sügavkülmikus, mille temperatuur on vähemalt -18°C, nende omadustest lähtuvalt 2-12 kuud hoida (näiteks liha võib säilitada 3-12 kuud ja köögivilju 6-12 kuud). Värske toidu külmutamisel vältige selle kokkupuudet juba külmutatud toiduainetega. Kohaldub sulamisoht!

5.13.3 Järgige poest ostetud külmutatud toiduainete säilitamisel alljärgnevaid suuniseid.

Järgige säilitusaja osas tootjapoolseid soovitusi. Ärge ületage soovituslikku säilitustähtaega. ▶ Külmutatud toiduainete ostmise ja sügavkülmikusse panemise vaheline aeg peab olema võimalikult lühike - see aitab toidu kvaliteeti alal hoida. - Ostke külmutatud toiduained, mida on säilitatud temperatuuril -18°C või madalamal temperatuuril. Hoiduge selliste toiduainete ostmisest, mille pakendil on jää või härmatis, mis viitab sellele, et tooted võivad olla osaliselt sulanud ja seejärel uuesti külmutatud. Säilitusaja vahepealne temperatuuri tõus mõjutab toidu kvaliteeti.

5.14.1 Veedosaator (HFW7720EWMP)

Veedosaatorist (joonis 5.14.1) saab lasta jahedat joogivett.

Veepaaki tuleb enne esimest kasutamist puhastada (vt HOOLDUS JA PUHASTAMINE).

HOIATUS!

Kasutage ainult joogivett.

1. Veenduge, et veepaak on õigesti sisestatud (vt osa SEADME TUTVUSTUS)
2. Pöörake ja tõstke ümmargune kaas (A) üles ning täitke veepaak värske joogiveega.
3. Täitke paak ainult vastava märgistuseni (1,8 l), kuna vastasel juhul võib vesi ukse avamisel ja sulgemisel üle serva voolata.
4. Sulgege ümmargune kaas, kuni see klõpsatab oma kohale.

VEEDOSAATOR

• Enne täitmist eemaldage jäävesi ja puhastage veepaak. ~ Kui te ei vaja vett pikemat aega, tühjendage paak ja pange tühi puhastatud paak oma kohale tagasi. ~ Veepaagi kate (C) aitab ka energiat säästa. Kui te ei soovi pikema aja jooksul veedosaatorist vett võtta, asetage siiski kate oma kohale, kuna sel on paremad isoleerivad omadused ning see säästab energiat.

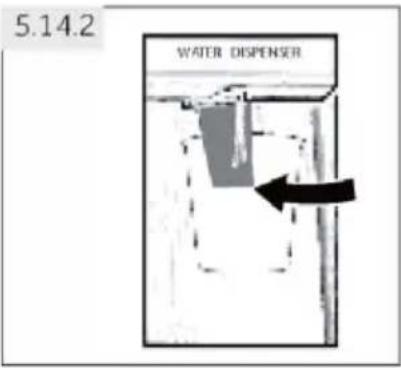

5.14.2 Vee võtmine dosaatorist

1. Asetage klaas vee väljalaskeava alla.
2. Lükake seda õrnalt vastu veedosaatori kangi.

Veenduge, et klaas on dosaatoriga samal joonel, et vesi üle serva ei pritsiks.

5.15 Wi-Fi režiimi seadistamine

RAKENDUSES SEADME SIDUMINE

1. toiming
2. Laadige poest alla rakendus hOn App.

GETITON

Google Play

Download on the

App Store

EXPLORE IT ON

AppGallery

1. toiming • Looge rakenduses hOn App konto või logige sisse, kui teil on konto juba olemas.

Kuidas aktiveerida Wi-Fi moodulit:

• Wi-Fi mooduli aktiveerimiseks puudutage juhtpaneelil kolm sekundit klahvi D
• Wi-Fi moodul on sisse lülitatud, Wi-Fi ikoon hakkab vilkuma. Kui külmik on registreeritud, kuid Wi-Fi on välja lülitatud, hakkab ikoon vilkuma.
• Kui külmik on registreeritud ja ühendatud, on Wi-Fi ikoon alati sisse lülitatud.
• Wi-Fi lähtestamiseks puudutage juhtpaneelil kolm sekundit klahvi D

Nõuanded energiatarbe vähendamiseks

Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE"). Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse. Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve. Energiatarve suureneb mõningate funktsioonide (näiteks kiirkülmutusfunktsiooni SUPER-FREEZE või kiirjahutusfunktsiooni SUPER-COOL) kasutamisel. Laske soojal toidul enne selle külmkappi panemist maha jahtuda. Hoidke külmkapi ust võimalikult vähe aega avatuna. Õhuvoolu takistuste vältimiseks ärge täitke seadet liigselt. Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku. Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks. Sulatage külmutatud toiduaineid külmiku kambris. Kõige energiasäästlikuma lahenduse saavutamiseks peavad sahtel, toidukast ja riiulid olema tehasevärses seisundis ning toit tuleb seadmesse paigutada õhu väljavoolu blokeerimata.

Compartment	Energy efficiency class	Model
Refrigerator	G	HTW7720ENMP HFW7720EWMP HTW7720ENMB HFW7720ENMB HTW7720ENPT HTW7720DNMP HTW7720BNMM HTW7720CNMM

Märkus! Mudelist olenevad erinevused

Mudelite varieeruvuse tõttu ei pruugi teie tootel olla kõiki alljärgnevalt kirjeldatud komponente ja funktsioone. Vaadake osa „TOOTE ÜLEVAADE".

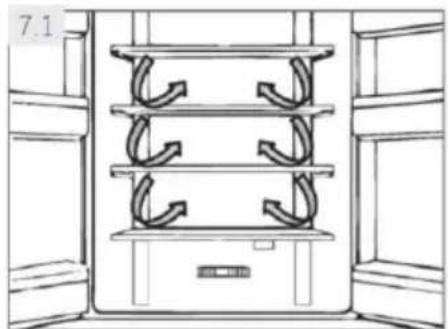

Külmkappi on integreeritud õhuvoolu süsteem, mis tagab igal riiulitasandil külma õhu liikumise (joonis 7.1). See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.

7.2 Reguleeritavad riiulid

Riiulite kõrgust saab hoiustamisvajadustest lähtuvalt kohandada.

1. Riuli ümberpaigutamiseks eemaldage see – tõstke riiuli tagaserva (1) ja tõmmake riiul välja (2) (joonis 7.2).
2. Riuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse suvenditesse fikseeritud.

Märkus! Riiulid

Veenduge, et riiul on ühetasaselt paigutatud.

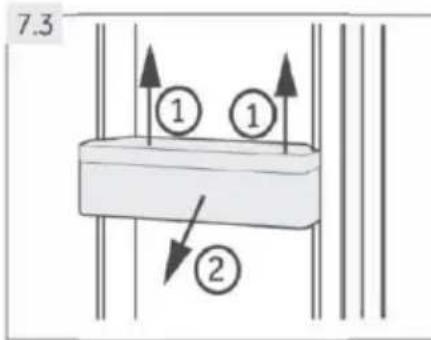

7.3 Eemaldatavad ukseriulid

Ukseriuleid saab puhastamiseks eemaldada. Võtke kinni riiuli kummastki küljest, tõstke riiulit ülespoole (1) ja eemaldage see (2) (joonis 7.3). Ukseriuli tagasi omale kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

7.4 My Zone sektsiooni sahtel

My Zone sektsiooni (joonis 7.4) kasutamist ja seadistamist puudutavat teavet leiate osa „KASUTAMINE“ jaotisest „My Zone sektsiooni sahtel“.

7.5 MUDELIST OLENEV KOMPONENT: nõuetele vastava temperatuuri indikaator

Nõuetele vastava temperatuuri indikaatorit (joonis 7.5) saab kasutada tasemest +4°C madalamate temperatuuride hindamiseks. Kui indikaatoril ei ole kuvatud „OK“, vähendage järk-järgult temperatuuri seadet.

Markus! Nõuetele vastava temperatuuri indikaatorit puudutav teave

Külmkapi sisselülitamisel võib ettenähtud temperatuuride saavutamiseks kuluda kuni 12 tundi.

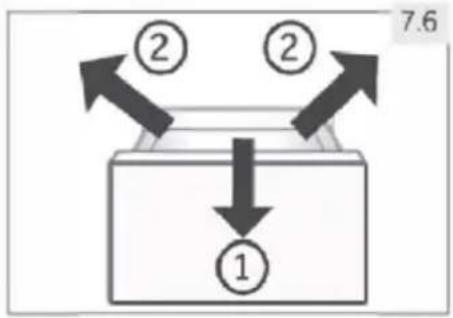

7.6 Eemaldatav sügavkülmiku sahtel

Sahtli väljavõtmiseks tõmmake see maksimaalses ulatuses välja (1), tõstke üles ja eemaldage (2) (joonis 7.6).

Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

7.7 Eemaldatav veepaak (HFW7720EWMP)

Veepaaki (joonis 7.7) saab puhastamiseks eemaldada ja uuesti paigaldada samamoodi nagu ukseriiuleid.

Sisestage veepaak

Asetage veepaak asendisse, kus dosaatori tila (B) sobitub ukse sees olevasse avasse. Veenduge, et veepaak on lukustatud.

Märkus!

~ Kui veepaak ei ole korralikult sisestatud, võib ühenduskohast vett tilkuda. ~ Ärge kasutage veepaagi eemaldamisel ega paigaldamisel liigset jõudu, et seda mitte kahjustada.

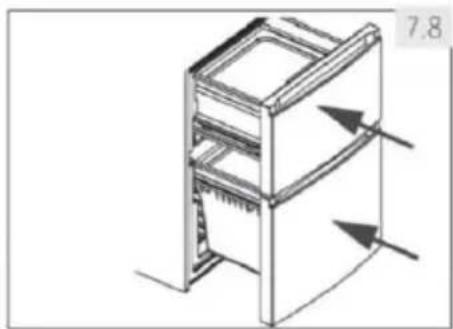

7.8 3D-sügavkülmiku sahtel

Sügavkülmiku sahtleid (joonis 7.8) saab otse ja täielikult välja tõmmata. Rullikud liiguvad teleskoopjalgadel, mis võimaldab külmutatavaid toiduaineid mugavalt sügavkülmikusse paigutada ja sealt välja võtta. Tänu energiat säästvale automaatse ukse sulgemismehhanismile on sügavkülmikut lihtne käsitseda.

HOIATUS!

Ärge paigutage sahtlitesse ülemäärases koguses toiduaineid: ühe sahtli maksimaalne täitumismaht on 35 kg.

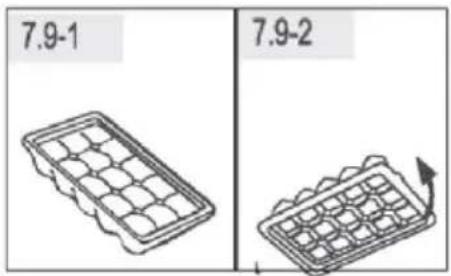

7.9 Jääkuubikualus

1. Täitke jääkuubikualus 3/4 ulatuses veega ja pange see sügavkülmiku sahtlisse (joonis 7.9-1).
2. Väänake jääkuubikute lahtistamiseks kergelt jääkuubikualust või hoidke seda voolava vee all (joonis 7.9-2).

7.10 Valgustus

Ukse avamisel süttib valgusdioodiga sisevalgusti. Tulede intensiivsust ei mõjuta seadme ükski säte.

7.11 Kokkuklapitav pudeliriiul

Tavakasutuseks

1. Tõmmake pudeliriiuli kronsteinid alla (joonis 7.11-1)
2. Paigutage pudelid riiulile (joonis 7.11-2).

Kui pudeliriiul pole kasutusel, saate selle ruumi säästmiseks kokku klappida.

HOIATUS!

Jälgige, et pudelite kogukaal poleks suurem kui 10 kg.

7.12 HUMIDITY ZONE

HUMIDITY ZONE kambri (joonis 7.12) kasutamiseks vaadake osa KASUTAMINE (HUMIDITY ZONE)

HOIATUS!

Enne puhastamist lahutage külmik vooluvõrgust.

8.1 Üldised soovitused

Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi.

Külmikut tuleb puhastada iga nelja nädala järel - see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS!

▶ Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit. ▶ Ärge pihustage ega loputage seadet puhastamise ajal. ▶ Ärge kasutage seadme puhastamiseks veepihustit ega auru. ▶ Ärge puhastage külmi klaasriuleid kuuma veega. Klaas võib järsu temperatuurimuutuse korral puruneda. ▶ Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on see oht siis, kui käed on märjad. Kütteperioodil kontrollige külmutatud toiduainete seisundit.

Jälgige, et uksetihend oleks alati puhas. ▶ Puhastage külmkapi sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud käsnaga (joonis 8.1). Loputage ja kuivatage pehme riidelapiga. ▶ Ärge puhastage seadme osi nõudepesumasinas. Tarvikuid võib puhastada üksnes sooja vee ja õrnatoimelise neutraalse puhastusvahendiga. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.

8.2 Sulatamine

Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.

8.3 Tagavalgusti asendamine

HOIATUS!

Ärge asendage tagavalgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.

Valgusallikal on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS".

Valgusti parameetrid on alljärgnevad:

Pinge: 12 V; Maksimumvõimsus: 12 W

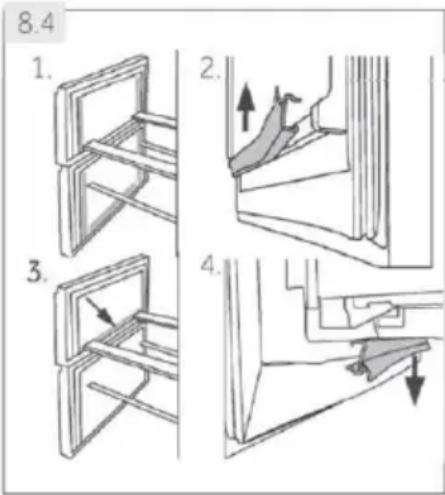

8.4 Eemaldatavad lisatihendid

Ülemisel ja alumisel sügavkülmiku sahtlil on kokku kuus lisatihendit.

1. Määrake kindlaks ülemisel ja alumisel sügavkülmiku sahtlil olevate uksetihendite asukohad (joonis 8.4-1).
2. Jälgige, et tihendite painutatud sektsioonid oleksid paigaldamisel sissepoole suunatud (joonis 8.4-2).
3. Määrake kindlaks ülemise sahtli alumise tihendi asukoht (joonis 8.4-3).
4. Jälgige, et selle tihendi painutatud sektsioon oleks paigaldamisel alla suunatud (joonis 8.4-4). Neid tihendeid ja pöördukse/sahtli tihendeid saab tellida klienditeenindusest (vaadake garantiikaarti).

8.5 Pikaajaline mittekasutamine

Toimige alljärgnevalt, kui te ei kavatse külmkappi pikemal ajaperioodil kasutada ning te ei soovi aktiveerida külmiku energiasäästufunktsiooni Holiday.

Võtke toiduained külmkapist välja. Lahutage toitekaabel. ▶ Puhastage seadet eespool kirjeldatud viisil. Jätke uks ja sügavkülmiku sahtlid/uks lahti, et vältida seadmesisese ebameeldiva lõhna teket.

Märkus! Väljalülitamine

Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.

8.6 Seadme teisaldamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.
2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.
3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

HOIATUS!

▶ Ärge tõstke seadet selle käepidemetest. ▶ Ärge asetage seadet horisontaalselt põrandapinnale.

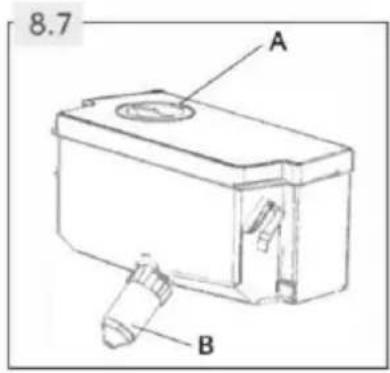

8.7 Veepaagi puhastamine (HFW7720EWMP)

1. Võtke veepaak seadmest välja.
2. Eemaldage kate (joonis 8.7-A).
3. Keerake dosaatori kraan lahti (joonis 8.7-B).
4. Puhastage veepaaki ja dosaatori kraani sooja jooksva vee ja vedela nõudepesuvahendiga. Loputage nõudepesuvahend hoolikalt maha.
5. Paigaldage dosaatori tila omale kohale, sulgege kate ja pange paak seadmesse tagasi.

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS".

HOIATUS!

Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast. ▶ Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused. ▶ Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

9.1 Veaotsingu tabel

Probleem	Vöimalik pöhjus	Potentsiaalne korrigeeriv meede
Kompressor ei tõöta.	Toitepistik ei ole vooluvörku ühendatud.Aktiveeritud on seadmesulatustsükkel.	Uhendage toitepistik.See on automaatse sulatamisekorral normaalne.
Seade käivitub sageli vöi on sellekäitustsükkelliiga pikk.	Sise- vöi välistemperatuur on liiga kõrge.Seade on olnad pikemat aega välja lülitatud.Seadme uks/sahtel ei olekorralikult suletud.Ust/sahtlit avatakse liiga sageli vöi hoitakse seda liiga kaua lahti.Sügavkölmiku kambrileon valitud liiga madal temperatuuri säte.Ukke/sahtli tihend onmäär Dunud, kulunud,pragunenud vöi mittesobiv.Ohuringlus ei vasta nõuetele.	Sellisel juhul on normaalne,kui käitustsükkelon tavalisest pikem.Uldjuhul kulub seadmel ettnahtud temperatuuri saavutamiseks 8-12 tundi.Sulgege uks/sahtel,kontrollige,kas seade paikneb ühetasasel pinnal,ning veenduge,et mõni toiduaine vöi anum ei takistaukse sulgemist.Hoiduge ukse/sahtli liagsagedasest avamiset.Tõstk temperatuuri sätet,kuni saavutate rahuldava külmkapi temperatuuri.Külmkapi temperatuuri stabiliserumiseskulub 24 tundi.Puhastage ukse/sahtli tihendvöi laske klienditeenindusel seeasendadaTAGage kullaldane ventilatsion.
Külmkapi sisemus on määr Dunud ja/vöi lõhnab.	Vajalik on külmkapi sisemusepuhastamine.Külmkapis hoitakse intensivse lõhnaga toitu.	Puhastage külmkapi sisemus.Pakendage toit korralikultja òhukindlalt.
Probleem	Vöimalik pöhjus	Potentsiaalne korrigeiriv meede
Seadme siseturmatuuri ei ole piisavalt modal.	• Temperatuur on seadistatud liiga körgele sättele. • Külmkappi on pandud liiga soe toit. • Külmkapis hoitakse liiga paljusid toiduaineid. • Toiduained on üklesteile liiga lahedale paigutatud. • Seadme uks/sahtel ei ole korralikult suletud. • Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.	• Lähtestage temperatuuri säte. • Jahutage soe toit enneSELL külmkappi panemist. • Jälgige, et säilitatavate toiduainete kogus poleks ülemäär suur. • Jätke vajaliku öhuovolu tagamiseks toiduainete vahele veidi ruumi. • Sulgege uks/sahtel. • Hoiduge ukse/sahtli liiga sagedasest avamisest.
Seadme siseturmatuuri on liiga modal.	• Temperatuur on seadistatud liiga madalale sättele. • Aktiveeritud on kürkülmutusfunktssoon Power-Freeze või on see liiga kaua sisse lūlitatud olud.	• Lähtestage temperatuuri säte. • Lülitage kiirkülmutusfunktssoon Power-Freeze võla.
Külmiku kambris tekib kondensaat.	• Ümbritsev keskkond on liiga soe ja liiga niiske. • Seadme uks/sahtel ei ole korralikult suletud. • Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. • Toiduanumad või vedelikke sisaldavad nõud on katmata.	• Tõstke temperatuuri. • Sulgege uks/sahtel. • Hoiduge ukse/sahtli liiga sagedasest avamisest. • Laske kuumal toidul enneSELL külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud.
Külmaki vitispinnale, ustve hele või ukse ja sahtli vahele koguneb kondensaati.	• Ümbritsev keskkond on liiga soe ja liiga niiske. • Uks/sahtel ei ole nõuetekohaselt suletud. Seadmesisese külma öhu ja ümbritseva keskkonna sooja öhu kokkupuutel tekib kondensaat.	• See on niiskettes ilmastikuoludes normaalne ja muutub niiskustaseme langedes. • Jälgige, et uks/sahtel oleks korralikult suletud.
Sügavkölmiku kambris on liigselt jääd ja härmatist.	• Toiduained ei olnad nõuetekohaselt pakendatud. • Seadme uks/sahtel ei ole korralikult suletud. • Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. • Ukse/sahtli tihend on määrdunud, kulunud, pragunenuud või mittesobiv.	• Pakendage toiduained alati korralikult. • Sulgege uks/sahtel. • Hoiduge ukse/sahtli liiga sagedasest avamisest. • Puhastage ukse/sahtli tihend või laske see uega asendada.
Probleem	Vöimalik pöhjus	Potentsiaalne korrigeeriv meede
	Möni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda.	Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riulid, ukseriulid või külmkapis olevad toiduanumad ümber.
Seadmest kostab anomaalseid helisid.	Seade ei paikne ühetasasel pinnal. Seade on mõne läheduses paikneva eseme vastas.	Reguleerige seadme nivilleerimiseks jalgu. Eemaldage seadme vahetust ümbrusest esemed.
Seadmest kostab vee voolamisele sarnane tasane heli.	See on normalne.	-
Seade genereerib helisignaal.	Külmiku kambri uks on lahti.	Sulgege uks või vaigistage helisignaal käsitsi.
Seadmest kostab vaikne surisev heli.	Kondensniiskust vähendav susteem on sisse lülitunud.	See aitab välida kondenseerumist ja on normalne.
Seadme sisevalgusti või jahutussüsteem ei tõöta.	Toitepistik ei ole vooluvörku ühendatud. Seadme toitevarustus puudub. Valgusdoodiga valgusti on kahjustunud.	Uhendage toitepistik. Kontrollige ruumi elektrivarustust. Helistage elektriettevõttesse. Helistage valgusti vahetamiseks teenindusse.
Külmkapi küljed ja ukseliist soojenevad.	See on normalne.	-

9.2 Voolukatkestus

Voolukatkestuse korral peaks toit umbes 12 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel.

Avage ust/sahtlit nii harva kui võimalik. Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid. ▶ Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 12 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni. ▶ Kohe pärast toitevarustuse taastumist on tarvis toiduained üle vaadata. ▶ Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

Markus! Voolukatkestuse aegne sätete talletamine

Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.

Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/.

Seejärel valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

HOIATUS!

Külmkapp on raske. Seda peab teisaldama vähemalt kaks inimest. Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult. Võtke seade pakendist välja. Eemaldage kõik pakendi komponendid.

10.1 Keskkonnatingimused

Toatemperatuur peaks alati jääma vahemikku 10 - 43°C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse.

10.2 Ukse poolsuse muutmine

(Ainult mudel HTW7720ENMP/HTW7720ENMB)

Enne seadme paigaldamist kontrollige, kas uksehinge poolsus on sobiv.

Vajadusel vaadake osa „UKSE POOLSUSE MUUTMINE".

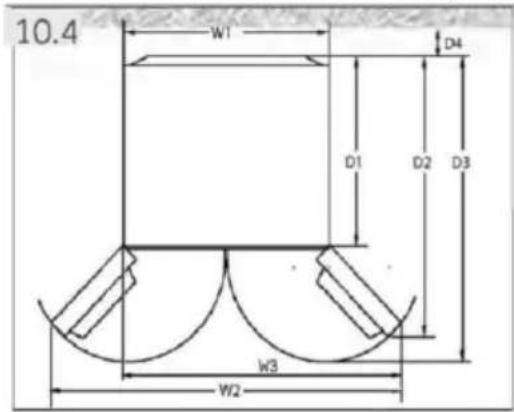

10.3 Ruumisoovitus

Soovitatav ruum ukse avamisel. (joonis 10.4)

Mudel	Laius millimeetrites			Sügavirus millimeetrites			Kaugusseinast millimeetrites
HTW7720DNMP	W1	W2	W3	D1	D2	D3	D4
HTW7720ENMP
HTW7720ENMB	700	-	1198.5	600	1140	1322	100
HTW7720ENPT
HTW7720BNMM
HFW7720EWMP	700	1188	-	600	887	966	100
HFW7720ENMB

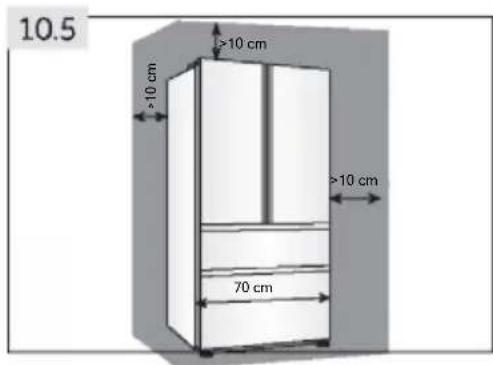

10.4 Ventilatsiooni ristlõige

Seadme piisava ventilatsiooni saavutamiseks ohutuse tagamiseks soovitame järgida ruumisoovitusjuhiseid (joonis 10.5).

Autonoomne külmutusseade ei ole mõeldud kasutamiseks integreeritud seadmena.

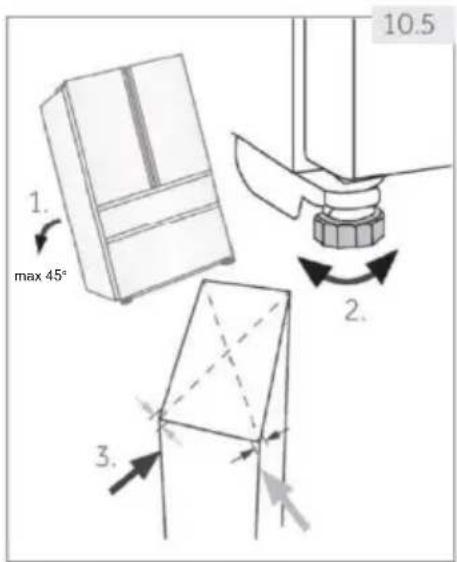

10.5 Seadme tsentreerimine ja nivelleerimine

Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.

1. Kallutage seadet veidi tahapoole (joonis 10.5).
2. Reguleerige jalad soovitud kõrgusele.
3. Kontrollige seadme stabiilsuse hindamiseks selle diagonaaltelgi. Mõningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda tihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.

10.6 Uste täppisreguleerimine

Kui uksed ei ole ühel tasandil, saab selle kõrvaldamiseks kasutada alljärgnevaid meetmeid.

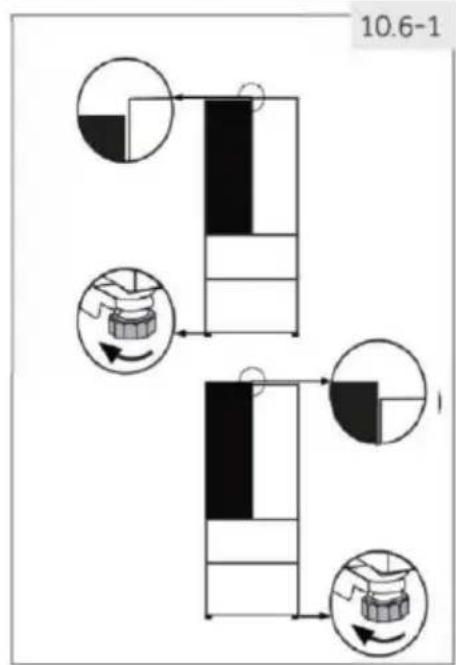

10.6.1 Reguleeritava jala kasutamine

Pöörake reguleeritavat jalga selle üles või alla keeramiseks noolega osutatud suunas (joonis 10.6-1).

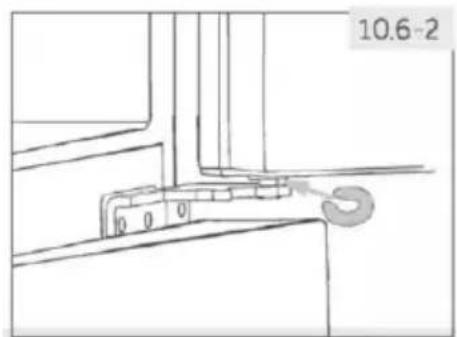

10.6.2 Vahepukside kasutamine

Avage ülemine uks ja tõstke seda üles. Paigutage lisatarvikute kotis sisalduv vahepuks käsitsi või sobivate tööriistade (näiteks napitstangide) abil ettevaatlikult keskmise hinge valgesse plastrongasse (joonis 10.6-2). Jälgige, et uks selle käigus kriimustada või kahjustada ei saaks.

Märkus! Nivelleerimine

Külmkapi kasutamisel võib uste tasapinnalisus selles olevate toiduainete kaalu tõttu muutuda. Sel juhul reguleerige uksi ülaltoodud meetodeid järgides uuesti.

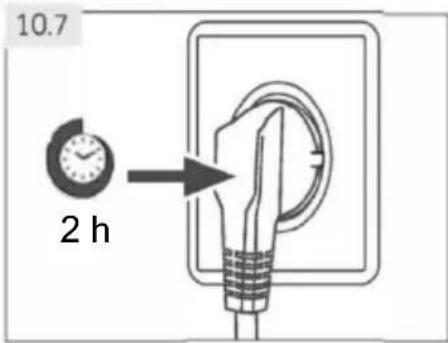

10.7 Ooteaeg

Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Õli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist 2 tundi (joonis 10.7), et õli saaks tagasi kapslisse valguda.

10.8 Seadme vooluvõrku ühendamine

Enne seadme vooluvõrku ühendamist kontrollige, kas:

toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele; - pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid; toitepistik ja pistikupesa vastavad nõuetele.

Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS!

Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti).

Seadme paigutamisel veenduge, et toitekaabel poleks kuhugi kinni jäänud ega kahjustunud.

Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.

Pöörake tähelepanu tuleohtlike materjalide süttimisega kaasnevale tulekahjuohule.

PAIGUTAMINE

Paigutage seade kohta, kus ümbritseva õhu temperatuur vastab seadme andmesildil osutatud kliimaklassile:

• subnormaalne (SN): see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur jääb vahemikku 10 °C kuni 32 °C;
• normaalne (N): see külmutusseade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur jääb vahemikku 16 °C kuni 32 °C;
• subtroopiline: „külmutusseade on ette nähtud kasutamiseks ümbritseva õhu temperatuuril vahemikus 16 °C kuni 38 °C;
• troopiline: külmutusseade on mõeldud kasutamiseks ümbritseva õhu temperatuuril 16 °C kuni 43 °C.

10.9 Ukse poolsuse muutmine

Kontrollige enne seadme vooluvõrku ühendamist, kas paigalduskohast ja kasutusmugavusest lähtuvalt oleks vajalik ukse poolsuse muutmine (seade tarnitakse paremale avaneva uksega, kuid seda saab muuta).

HOIATUS!

▶ Külmkapp on raske. Ukse poolsuse muutmiseks on vaja kahte inimest. Enne edasiste toimingute tegemist lahutage seade vooluvõrgust. Seadet ei tohi jahutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

Monteerimisetapid (joonis 10.9):

1. Pange valmis vajalik tööriist.
2. Lahutage seade vooluvõrgust.
3. Keerake lahti esipaneeli (1) fikseerivad kruvid ja eemaldage paneel (2). Lükake esipaneeli väikese katte eemaldamiseks seda vasakult paremale.
4. Lahutage ühenduskaabel
5. Eemaldage ülemise uksehinge kate (1) ja keerake lahti paremal küljel olev ülemine ukse hing (eemaldage kolm kruvi) (2).
6. Tõstke lahtine külmkapi uks ettevaatlikult alumiselt hingelt maha.
7. Keerake uks tagurpidi. Keerake lahti kate (1) ning uksepiirik (2) ja kinnitusosa (3).
8. Eemaldage ülemise ukse alumine hing.
9. Muutke lukustustüblite ja küljel oleva kruvi paigutust.
10. Paigutage uksepiirik esialgse asukoha suhtes vastasküljele.

1. Võtke lisatarvikute kotist ülemise ukse uus alumine hing ja kruvige see seadme vasakule küljele.
2. Tõstke ülemine uks ettevaatlikult alumisele hingele, jälgides, et pöördetapp sobituks uksehinge silindrisse.
3. Võtke lisatarvikute kotist ülemine hing. Viige ühenduskaabel läbi ülemise hinge ja kinnitage ülemine hing kolme kruviga seadme vasakule küljele.
4. Paigaldage hingele lisatarvikute kotis sisalduv uksehinge kate.
5. Ühendage ühenduskaabel ja paigutage see ette nähtud avausse.
6. Paigutage esipaneel tagasi ja kinnitage see viie kruviga. Pärast ukse poolsuse muutmist kontrollige, kas uksetihendid paiknevad nõuetekohaselt korpusel ja kõik kruvid on korralikult pingutatud.

11.1 Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid

Kaubamärk	Haier
Mudelitähis	HTW7720ENMP HTW7720ENMB HTW7720ENPT HTW7720DNMP HTW7720B/CNMM	HFW7720EWMP HFW7720ENMB
Mudeli kategoriaria Külmik-sügavkülmik
Energiatöhususe klass	BHTW7720BNMM/CHTW7720CNMM DHTW7720DNMP/E
Aastane energiatarbimine (kWh aasta kohta)1)	243DNMP/155BNMM/195CNMM/301	302
Mahtjahutus (I)	345DNMP/344BNMM/344CNMM/343	337
Külmutusjöudlus (I)	141 DNMP/142BNMM/142CNMM/140	140
Tärnides väljendatud hinnang
Töotemperatuuriga > 14°C muud sektsionid Eikohaldu
Jäätumisvaba tehnoloogia Jah
Ohutu elektrikatkestuse kestus (h) 12 10
Külmutusvöimsus (kg/24h) 10
Kliimaklass Seade on ette nättud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 10°C ja 43°C	SN.N.ST.T
Müraklass ja öhus leviva mūra tase (db(A) re 1pW) C (37)
Temperatuuri tõusu aeg (h) 12 10
Konstruktssoon Autonomne

1) Põhineb standardtingimustes mõõdetud 24 tunni tulemustel. Tegelik energiatarbimine oleneb seadme kasutusviisist ja asukohast.

11.2 Täiendavad tehnilised andmed

Kogumaht (I) 477	486DNMP/BNMM/CNMM/483
Pinge/sagedus 220-240V ~/50Hz
Sisendvoimsus (W) 120
Sisendvool (A)	1,5
Peakaitse (A)	16
Jahutusvedelik/kogus	HTW7720ENMP/HFW7720EWMP:R600a/62g
Möötmed (S/L/K millimeetrites)	675 × 700 × 2006

11.3 Standardid ja direktiivid

Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite nõuetele, mille alusel omistatakse tootele CE-vastavusmärgis

Soovitame kasutada Haieri klienditeenindust ja originaalvaruosasid. Kui teil on seadmega probleeme, kontrollige esmalt osa „TÖRKEOTSING”. Kui te ei leia sealt lahendust,

võtke ühendust kohaliku edasimüüjaga või avage veebileht www.haier.com ning minge teeninduse ja klienditoe jaotisesse, kus on välja toodud telefoninumbrid ja korduma kippuvad küsimused ning kus saab esitada garantiinõude.

Teenindusega ühendust võttes peavad teil käepärast olema alljärgnevad andmed.

Vastav teave on välja toodud andmesildil.

Mudel Seerianumber

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti.

VARUOSADE SAADAVUS

Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist.

Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning ukse tihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.

GARANTII

Minimaalne garantii on: Euroopa Liidu riikides kaks aastat, Türgis kolm aastat, Ühendkuningriigis üks aasta, Venemaal üks aasta, Rootsis kolm aastat, Serbias kaks aastat, Norras viis aastat, Marokos üks aasta, Alžeerias kuus kuud ning Tuneesias ei ole garantii andmine seaduse alusel nõutav.

TEHNILINE TUGI

Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/ ning valige asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

Üldiste äriküsimuste korral kasutage alljärgnevaid ettevõtte Euroopa esinduste aadresse.

Ettevõtte Haier esindused Euroopas

Riik*	Postiaaddress	Riik*	Postiaaddress
Italiaia	Haier Europe Trading SRL Via De Cristoforis 12 21100 Varese ITALY	Prantsusmaa	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE
Hispania Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN	Belgia (FR) Belgia (NL) Holland Luksemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM
Saksamaa Austria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg GERMANY	Poola Tšehhi Ungari Kreeka Rumeenia Venemaa	Haier Poland Sp.zo.o Al. Jerozolimskie 181B 02 222 Warszawa POLAND
Ühendku- ningriik	Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*Toodet puudutava lisateabe saamiseks avage veebileht https://eprel.ec.europa.eu/ või skannige toote energiamärgisel olev QR-kood

Kasutusjuhend
