HTW7720CNMM - Koelkast HAIER - Gratis gebruiksaanwijzing en handleiding

Producttype	Koelkast-vriezer
Merk	Haier
Model	HTW7720CNMM
Afmetingen (H x B x D)	2006 x 700 x 675 mm
Nettogewicht	Ongeveer 75 kg
Voeding	220-240 V ~ 50 Hz
Jaarlijks energieverbruik	195 kWh/jaar
Energie-efficiëntieklasse	B
Totaal volume	486 L
Koelkast volume	344 L
Vriezer volume	142 L
Bewaartijd bij stroomuitval	12 uur
Vriescapaciteit	10 kg/24u
Klimaatklasse	SN, N, ST, T (10°C tot 43°C)
Geluidsniveau	37 dB(A)
Koelmiddel	R600a (62 g)
Belangrijkste functies	Superkoelen, Supervriezen, Vakantiemodus, My Zone (3 modi), Instelbare vochtigheidszone, Deuralarm, Paneelvergrendeling, Wi-Fi
Verlichtingstype	LED (energie-efficiëntieklasse G)
Deur omkeerbaar	Ja
Automatisch ontdooien	Automatisch
Onderhoud en reiniging	Reinig elke 4 weken met een zachte doek en neutraal reinigingsmiddel; gebruik geen stoomreiniger
Veiligheid	Kinderslot (paneel), deuralarm, brandbaar koelmiddel R600a
Onderdelen en repareerbaarheid	Onderdelen beschikbaar 7 tot 10 jaar; vervanging LED-lamp door professional
Garantie	2 jaar (EU)

Veelgestelde vragen - HTW7720CNMM HAIER

Wat te doen als de koelkast niet voldoende koelt?

Controleer of de temperatuur correct is ingesteld, of de deur goed sluit en of de ventilatie voldoende is. Raadpleeg de probleemoplossingstabel in de handleiding voor andere oorzaken zoals vervuilde condensor.

Hoe activeer ik de Supervriesmodus?

Ontgrendel het paneel door 3 seconden op de toets G te drukken, druk vervolgens op de toets F (Supervriezen). Het bijbehorende indicatielampje gaat branden. De functie wordt automatisch uitgeschakeld na 50 uur.

Hoe maak ik de koelkast schoon?

Koppel het apparaat los. Reinig de binnen- en buitenkant met een vochtige doek gedrenkt in lauw water en een zacht reinigingsmiddel. Gebruik geen stoomreiniger, harde borstels of oplosmiddelen. Spoel af en droog.

Wat betekent het knipperende Wi-Fi-lampje?

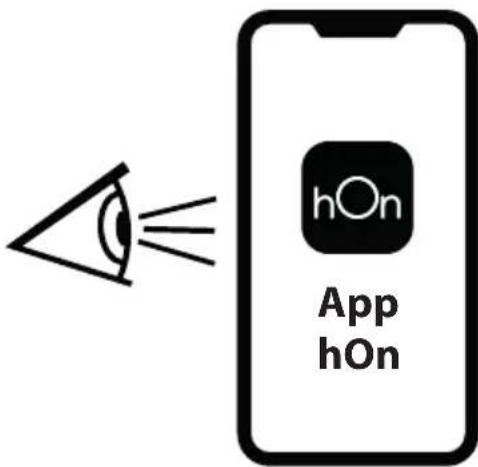

De Wi-Fi-module is geactiveerd en probeert verbinding te maken. Download de hOn-app en volg de koppelingsinstructies. Het pictogram stopt met knipperen zodra verbinding is gemaakt.

Hoe stel ik de temperatuur van de koelkast in?

Ontgrendel het paneel. Druk op toets A om het koelkastcompartiment te selecteren, druk vervolgens herhaaldelijk tot de gewenste temperatuur (van 1°C tot 9°C). Bevestig door op een andere toets te drukken of wacht 5 seconden.

Wat te doen als er ijsvorming in de vriezer optreedt?

Controleer of het voedsel goed is verpakt, of de deur goed sluit en of de afdichting schoon is. Het ontdooien is automatisch. Als de vorst aanhoudt, raadpleeg dan de probleemoplossingstabel voor andere oorzaken.

Hoe gebruik ik de My Zone-lade?

Druk op toets C (My Zone) om te kiezen uit drie modi: Fruit en groenten, 0°C Fresh of Q-Cool. Er moet altijd een modus actief zijn. De instelling wordt weergegeven op het paneel.

Het apparaat piept, wat te doen?

Het geluidsalarm geeft aan dat de koelkastdeur langer dan 15 minuten open is gebleven. Sluit de deur om het piepen te stoppen. Als het probleem aanhoudt, controleer dan of er geen voedsel de sluiting blokkeert.

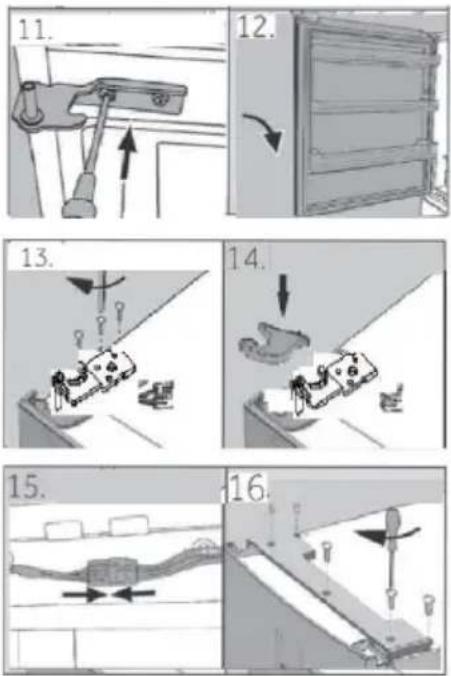

Kan ik de openingsrichting van de deuren omkeren?

Ja, het model ondersteunt omkeerbare deuren. Volg de stappen beschreven in de handleiding (sectie 10.9). Het wordt aanbevolen om met twee personen te zijn en het apparaat los te koppelen vóór de bewerking.

Hoe bespaar ik energie met deze koelkast?

Plaats het apparaat op een goed geventileerde plaats, uit de zon. Stel geen te lage temperatuur in, open de deur minder vaak en laat warme voedingsmiddelen afkoelen voordat u ze opbergt. Gebruik de Super-modi met mate.

GEBRUIKSAANWIJZING HTW7720CNMM HAIER

Koelvriescombinatie Handleiding

Koelkast-diepvriezer

HTW7720ENMP

HFW7720EWMP

HTW7720ENMB

HFW7720ENMB

HTW7720ENPT

HTW7720DNMP

HTW7720BNMM

HTW7720CNMM

Dank u voor uw aankoop van dit Haier product.

Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden.

Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

Legende

Waarschuwing - Belangrijke veiligheidsinformatie

Algemene informatie en tips

Milieu-informatie

Verwijdering

Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Retourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

WAARSCHUWING!

Risico op letsels of verstikking!

Koelmiddelen en gassen moeten door professionals worden verwijderd. Zorg ervoor dat de leiding van het koelcircuit niet beschadigd is voordat het correct verwijderd wordt. Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de laden, de sleuven en de scharnieren en afdichtingen om te vermijden dat kinderen of huisdieren in het apparaat vastgeklemd kunnen raken.

1- Veiligheidsinformatie 4 2- Beoogd gebruik 8 3- Productbeschrijving 9 4- Bedieningspaneel 11 5- Gebruik 12 6- Energiebesparing tips 22 7- Gereedschap 23 8- Zorg en reiniging 26 9- Probleemoplossen 29 10- Installatie 32 11- Technische gegevens 37 12- Klantendienst 38

1- Veiligheidsinformatie

Voor u het apparaat de eerste maal inschakelt, moet u het veiligheidsadvies lezen!

WAARSCHUWING!

Voor de eerste ingebruikname

Zorg ervoor dat er geen schade is opgetreden tijdens het transport. Verwijder alle verpakking en bewaar deze buiten de buurt van kinderen. Wacht minimum twee uur voor u het apparaat monteert om zeker te zijn dat het koelcircuit correct en efficiënt werkt. Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is.

Installatie

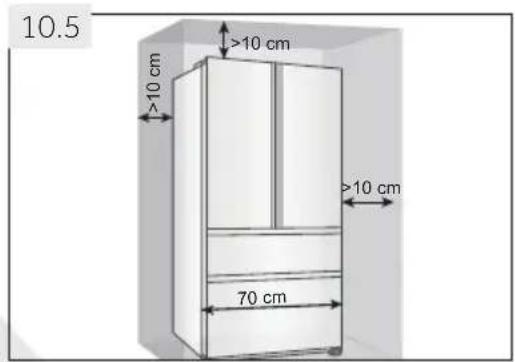

▷ Het apparaat moet in een goed geventileerde ruimte worden geplaatst. Zorg ervoor dat er minimaal 10 cm boven en 10 cm rond het apparaat vrij blijft. - Plaats het apparaat nooit op een vochtige plaats waar water op de koelkast kan spatten. Reinig en droog waterspatten en vlekken met een zachte, schone doek. ▷ U mag het apparaat niet installeren in direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming). - Installeer en nivelleer het apparaat in een ruimte die geschikt is voor de afmetingen en het beoogde gebruik van het apparaat. Houd de ventilatieopeningen in het apparaat of in de ingebouwde structuur vrij van obstructies. ▶ Zorg ervoor dat de elektrische gegevens op het typeplaatje overeenkomen met de stroomvoorziening. Zo niet, neem dan contact op met een elektricien. ▷ Het apparaat werkt op een voeding van 220-240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start, of de temperatuurregeling of de compressor beschadigen, of abnormaal lawaai veroorzaken tijdens het gebruik. In een dergelijk geval moet een automatische spanningsregelaar worden geïnstalleerd. ▶ Gebruik een aparte aardleiding voor de voeding die gemakkelijk toegankelijk is. Het apparaat moet geaard worden. Alleen voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (met aarding) die past in een geaard stopcontact. Snijd de derde pin (aarding) nooit af en demonteer deze niet. De stekker moet ook na installatie toegankelijk blijven. ▷ Gebruik geen multi-stekker adapters of verlengsnoeren. ▶ Zorg ervoor dat het netsnoer niet bekneld raakt onder de koelkast. Stap niet op het netsnoer. ▷ Beschadig het koelmiddelcircuit niet.

WAARSCHUWING!

Dagelijks gebruik

▷ Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderd fysiek, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren die ermee gepaard gaan. Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar, tenzij ze onder constant toezicht staan. ▶ Kinderen mogen niet met het apparaat spelen. ▷ Als er een gaslek of ander ontvlambaar gaslek ontstaat in de buurt van het apparaat, moet u de klep van het lekkende gas sluiten, de deuren en ramen openen en de stekker niet verwijderen of in het stopcontact steken. Denk eraan dat het apparaat is ingesteld voor een werking binnen een specifiek temperatuurbereik van 10 tot 43 °C. Het apparaat werkt mogelijk niet als het gedurende een langere periode aan hogere of lagere temperaturen wordt blootgesteld. ▶ Plaats geen onstabiele artikelen (zware voorwerpen, containers gevuld met water) bovenop het apparaat om persoonlijk letsel te voorkomen dat wordt veroorzaakt door vallen of door elektrische schokken door contact met water. ▷ Trek niet aan de deurladen. De deur kan scheef getrokken worden, het flessenrek kan weg worden getrokken, of het apparaat kan omver kantelen. ▷ Open en sluit de deuren alleen bij de handvaten. De opening tussen de deuren en de kast is bijzonder smal. Steek uw handen niet in deze zones om te voorkomen dat uw vingers bekneld raken. Zorg ervoor dat niemand in de weg staat wanneer u de deur van de koelkast opent of sluit. Berg geen ontvlambaar, explosief of corrosief materiaal op in het apparaat of in de buurt. Bewaar geen medicijnen, bacteriën of chemische stoffen in het apparaat. Dit apparaat is een huishoudelijk apparaat. Het wordt niet aanbevolen om materiaal op te slaan dat strikte temperaturen vereist. Berg geen vloeistoffen op in flessen of blikjes (met uitzondering van drank met een hoog alcoholpercentage), in het bijzonder koolzuurhoudende drank, in het vriesvak, want deze kunnen barsten tijdens het invriezen. ▶ Controleer de toestand van de etenswaren als ze worden opgewarmd of ingevroren.

WAARSCHUWING!

Dagelijks gebruik

Stel geen nodeloos lage temperatuur in in het koelvak. Negatieve temperaturen kunnen optreden bij hoge instellingen. Let op: flessen kunnen barsten. ▶Raak geen ingevroren etenswaren aan met natte handen (draag handschoenen). Eet zeker nooit ijslolly's onmiddellijk uit het vriesvak. Het risico bestaat dat u uw tong bevriest of vorstblaren worden gevormd. EHBO: onmiddellijk onder stromend water houden. Niet wegrekken! Raak de binnenzijde van het vriesvak niet aan als het in werking is, in het bijzonder als uw handen nat zijn, want uw handen kunnen vastvriezen aan het oppervlak. - Ontkoppel het apparaat in het geval van een stroompanne of voor elke reinigingsbeurt. Wacht minimum 5 minuten voor u het apparaat opnieuw opstart, aangezien het herhaaldelijk starten de compressor kan beschadigen. ▶Gebruik geen elektrische apparaten in de etenswarenopbergvakken van het apparaat, tenzij ze van het type zijn dat wordt aanbevolen door de fabrikant.

Onderhoud & reinigen

▶Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden. ▶Verwijder de stekker uit het stopcontact voor u onderhoudswerkzaamheden uitvoert. Wacht minimum 5 minuten voor u het apparaat opnieuw opstart, aangezien het herhaaldelijk starten de compressor kan beschadigen. U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen. ▶Krab geen vorst of ijs weg met scherpe voorwerpen. Gebruik geen sprays, elektrische verwarmingstoestellen zoals een verwarming, haardroger, stoomreinigers of andere warmtebronnen om schade aan de plastic onderdelen te vermijden. ▶Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, behalve de middelen aanbevolen door de fabrikant. ▶Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten. ▶Probeer het apparaat nooit zelf te repareren. Neem contact op met de klantendienst om reparaties te laten uitvoeren.

WAARSCHUWING!

Onderhoud & reinigen

▶Verwijder het stof minimum een maal per jaar van de achterzijde van het apparaat om brandgevaar of een hoger energieverbruik te voorkomen. Spray niet op het apparaat of spuit het niet voor de reiniging. ▶Gebruik geen waterspray of stoom om het apparaat te reinigen. Reinig de koude glazen platen niet met warm water. Plotse temperatuurwijzigingen kunnen het glas doen breken.

Koelgasinformatie

WAARSCHUWING!

Het apparaat bevat het ontvlambare koelmiddel ISOBUTHAAN (R600a). Zorg ervoor dat het koelcircuit niet beschadigd is tijdens het transport of de installatie. Lekkend koelmiddel kan letsels veroorzaken aan de ogen of ontvlammen. Als er schade optreedt, moet u het uit de buurt van open vlammen houden, de ruimte grondig ventileren, de netsnoeren niet verwijderen uit of invoeren in stopcontact. Licht de klantendienst in.

Als uw ogen in contact komen met het koelmiddel, moet u onmiddellijk spoelen met stromend water en onmiddellijk contact opnemen met uw oogspecialist.

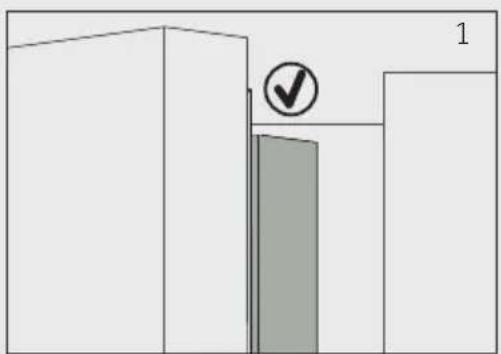

OPGELET!

Wanneer u de deur sluit, moet de verticale deurbalk op de linkse deur naar binnen worden gebogen (1).

Als u de linkse deur probeert te sluiten en de verticale deurstrip is ongebogen (2), moet u deze eerst buigen. Zo niet, zal de deurstrip botsen tegen de bevestiging van de rechtse deur. Dit kan de deur beschadigen of een lek veroorzaken.

Er is een verwarmende draad in de verticale deurbalk. De temperatuur op de oppervlakte zal een beetje stijgen. Dit is normaal en heeft geen impact op de werking van de koelkast.

2- Beoogd gebruik

2.1 Beoogd gebruik

Dit apparaat is bedoeld om etenswaren te koelen en in te vriezen. Het is exclusief ontworpen voor gebruik in droge huishoudelijke ruimten. Het is niet bedoeld voor commercieel of industrieel gebruik.

Wijzigingen aan het apparaat zijn niet toegestaan. Onbedoeld gebruik kan gevaar opleveren en het verlies van de garantie betekenen.

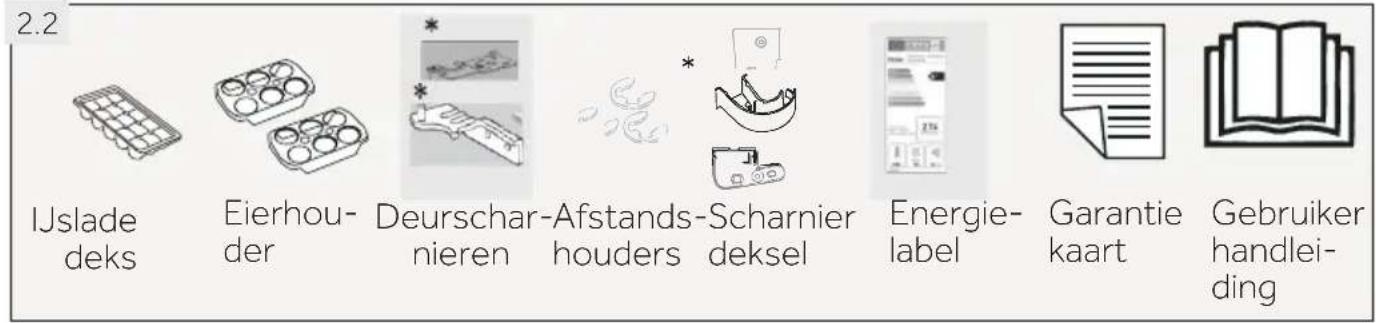

2.2 Accessoires

Controleer de accessoires en literatuur op basis van de onderstaande lijst (Afb. 2.2):

*HTW7720ENMP/HTW7720ENMB/HTW7720ENPT/HTW7720CNMM

Let op: Verschillen

Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldingen in deze handleiding afwijken van uw model.

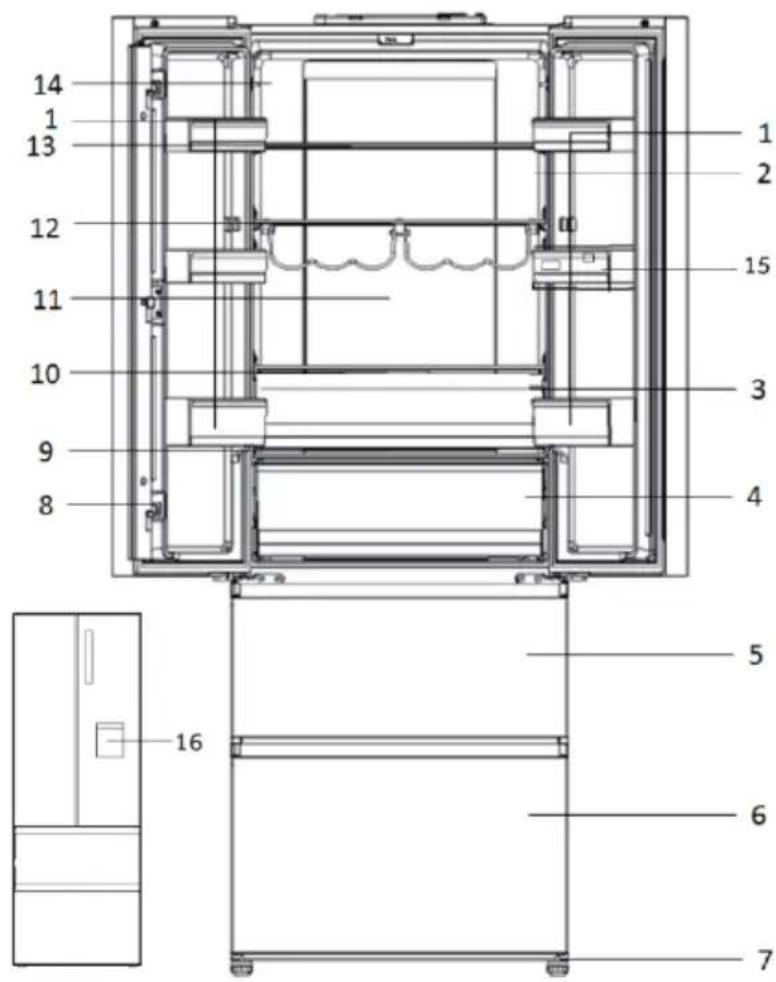

Afbeelding van het apparaat (afb. 3)

model: HFW7720EWMP

1 Deurrek 2 OK-temperatuurindicator (optioneel) 3 Humidity Zone-lade 4 My Zone-lade 5 Bovenste vriezerlade 6 Onderste vriezerlade 7 Verstelbare pootjes 8 Deurgreep

9 Glazen deksel My Zone-lade 10 Glazen deksel Humidity Zone-lade 11 Achterwandverlichting 12 Flessenrek 13 Glazen plank 14 Typeplaatje 15 Waterreservoir 16 Waterdispenser

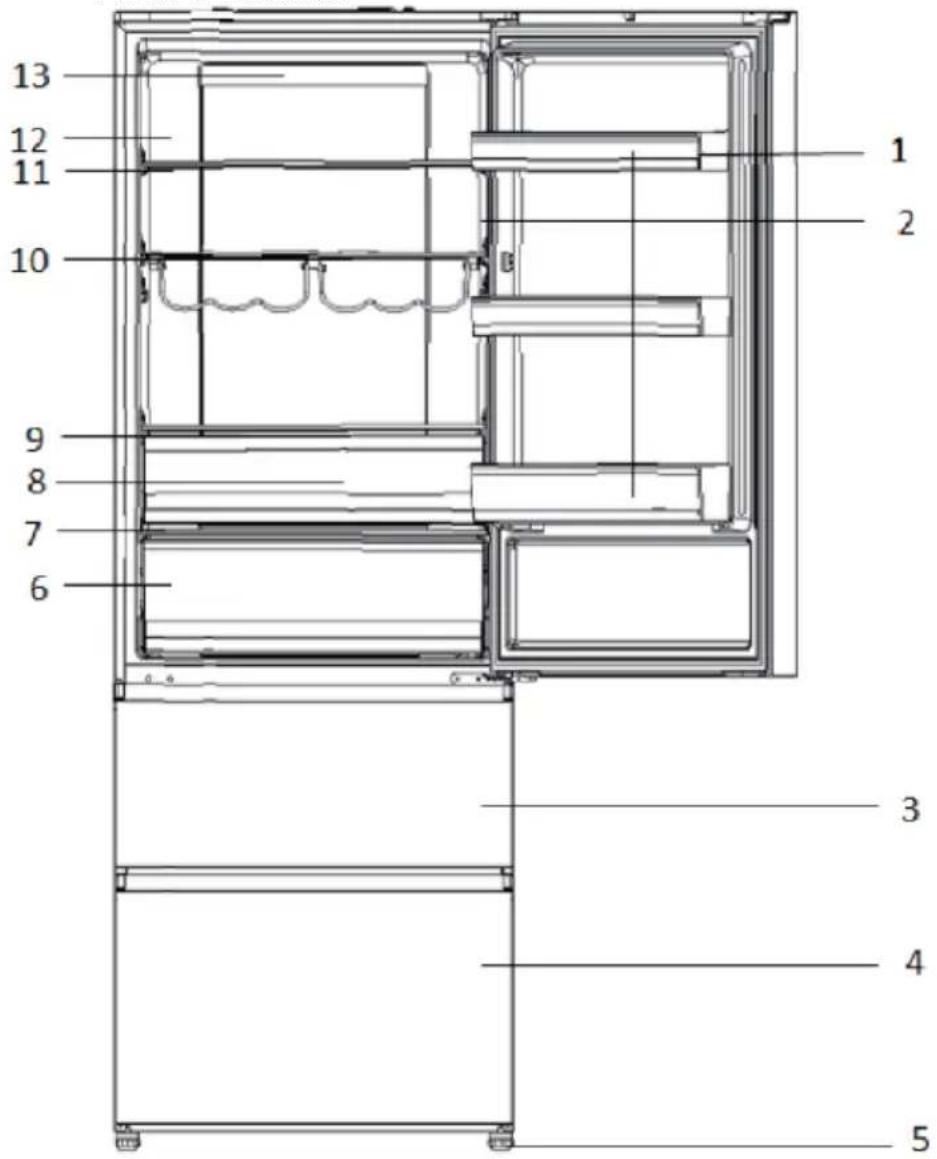

model: HTW7720DNMP/HTW7720ENMP /HTW7720ENMB/HTW7720ENPT/ HTW7720CNMM

1 Deurrek 2 OK-temperatuurindicator (optioneel) 3 Bovenste vriezerlade 4 Onderste vriezerlade 5 Verstelbare pootjes 6 My Zone-lade 7 Glazen deksel My Zone-lade 8 Humidity Zone-lade

9 Glazen deksel Humidity Zone-lade 10 Flessenrek 11 Glazen plank 12 Typeplaatje 13 Achterwandverlichting

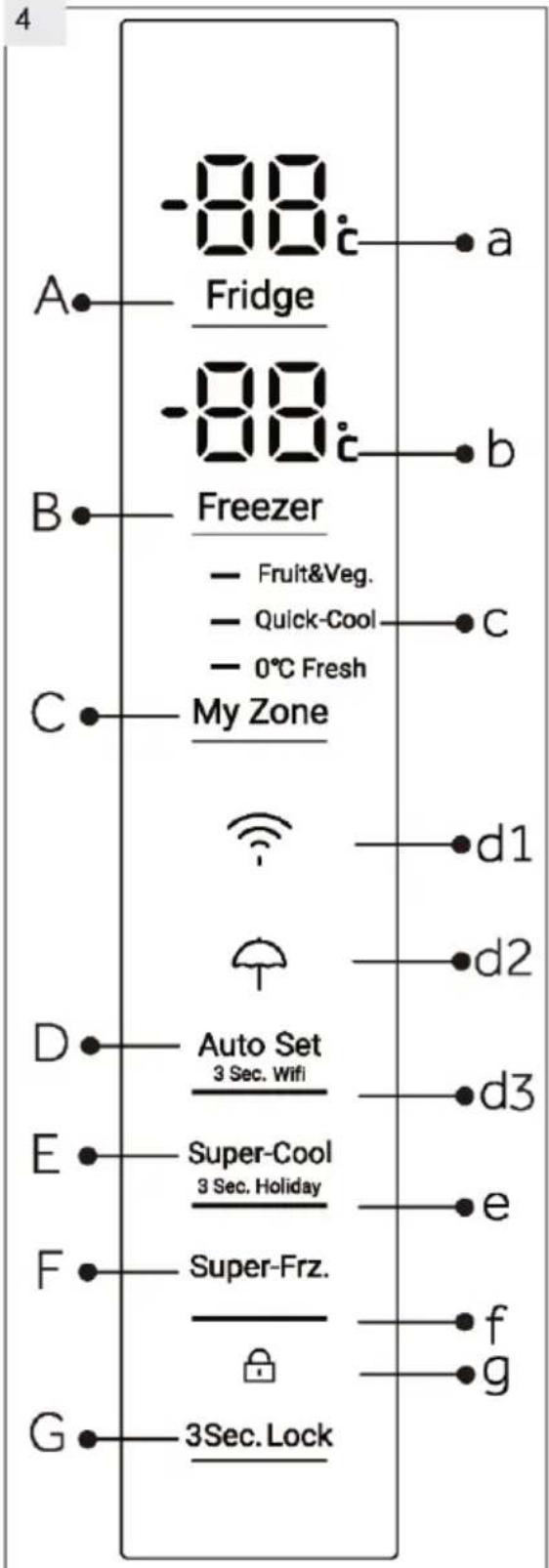

Bedieningspaneel (afb. 4)

Toetsen:

A Instelling koelkasttemperatuur B Instelling vriezertemperatuur C Instelling My Zone D Automatische instelmodus en wififunctie aan/uit E Superkoelfunctie en vakantiefunctie aan/uit F Supervriesfunctie aan/uit G Paneelvergrendeling/-ontgrendeling

Indicatoren:

a Temperatuur koelkastgedeelte b Temperatuur vriezergedeelte c My Zone-functie d1 Wififunctie d2 Vakantiefunctie d3 Automatische instelmodus e Superkoelfunctie f Supervriesfunctie g Paneelvergrendeling

5.1 Voor de eerste ingebruikname

• Verwijder alle verpakking, houd ze uit de buurt van kinderen en verwijder ze op een milieuvriendelijke wijze. Reinig de binnen- en buitenzijde van het apparaat met water en een zacht reinigingsmiddel voordat u er etenswaren in plaatst. Nadat het apparaat genivelleerd en gereinigd is, moet u minimaal 2 uur wachten voordat u het aansluit op het elektrisch net. Zie sectie INSTALLATIE. ▶ Koel de vakken op hoge instellingen voordat u etenswaren in de koelkast of diepvriezer plaatst. De Super-Freeze functie helpt het vriesvak snel af te koelen. De temperatuur van de koelkast en diepvriezer worden automatisch ingesteld op 5°C en -18°C respectievelijk. Dit zijn de aanbevolen instellingen. Indien gewenst kunt u deze temperaturen handmatig wijzigen. Raadpleeg de HANDMATIGE INSTELLINGMODUS.

5.2 Sensortoetsen

De knoppen op het bedieningspaneel zijn sensortoetsen die al reageren als u ze licht aanraakt met de vinger.

5.3 Het apparaat in- of uitschakelen

Het apparaat schakelt in zodra het wordt aangesloten op het elektrisch net.

Wanneer het apparaat de eerste maal wordt ingeschakeld, wordt de reële temperatuur van het koelvak en vriesvak ("a" en "b") weergegeven. Het scherm knippert. Als de deuren gesloten zijn, schakelt het uit na 30 seconden. De paneelvergrendeling is mogelijk actief.

Opgelet: Voorinstellingen

▷ Het apparaat is vooraf ingesteld op de aanbevolen temperatuur van 5°C (koelkast) en -18°C (diepvriezer). In normale omstandigheden is het niet nodig een temperatuur in te stellen. De vooringestelde functie voor het Mijn Zone vak is Fruit & groenten. - Als het apparaat wordt ingeschakeld na een ontkoppeling van het netwerk kan het tot 12 uur duren voor de correcte temperaturen worden bereikt.

Maak het apparaat leeg voor u het uitschakelt. Om het apparaat uit te schakelen, moet u het netsnoer uit het stopcontact verwijderen.

5.4 Stand-by modus

Het scherm schakelt automatisch uit 30 seconden nadat u een toets hebt ingedrukt. Het scherm wordt automatisch vergrendeld. Het licht automatisch op wanneer een toets wordt aangeraakt of een van de deuren/lade geopend wordt.

5- Gebruik

5.5

3Sec.Lock

5.5 Vergrendeling/ontgrendeling paneel

Opgelet: Paneelvergrendeling

Het bedieningspaneel wordt automatisch geblokkeerd bij inschakeling als er geen knop gedurende 30 seconden wordt aangeraakt. Het bedieningspaneel moet ontgrendeld zijn voor alle instellingen.

Raak toets "G" gedurende 3 seconden aan om alle paneelelementen te blokkeren tegen inschakeling (Afb. 5.5). De betrokken "d"-indicatoren worden nu weergegeven. Om te ontgrendelen, raakt u de knop opnieuw aan.

Wanneer een van de koelkastdeuren langer dan 1 minuut open is, wordt het deur-open-alarm geactiveerd. Het alarm kan worden uitgeschakeld door de deur te sluiten. Als de deur langer dan 7 minuten open blijft, schakelt het licht in de koelkast automatisch UIT en de verlichting van het bedieningspaneel schakelt ook automatisch UIT.

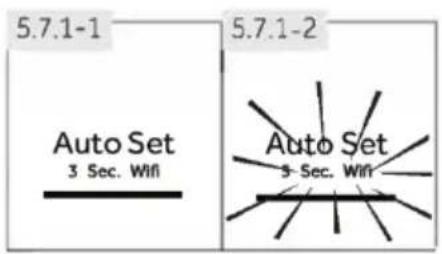

5.7 De werkmodus selecteren

U moet een van deze twee methoden toepassen om het apparaat in te stellen:

Als u geen speciale vereisten hebt, raden we aan de Automatische instelmodus te gebruiken:

In de Automatische instelmodus kan het apparaat de temperatuurinstelling automatisch aanpassen aan de omgevingstemperatuur en de temperatuurwijziging in het apparaat. Deze functie is volledig handenvrij.

1. Ontgrendel het paneel door de toets "G" aan te raken als het vergrendeld is (Afb. 5.5).
2. Raak toets "D" aan (Afb. 5.7.1-1).
3. Indicator "d2" licht op en de functie wordt ingeschakeld (Afb. 5.7.1-2).

Door de bovenstaande stappen te herhalen of door een andere functie te selecteren, kan deze functie opnieuw worden uitgeschakeld.

5.7.2 Handmatige instelmodus

Als u de temperatuur van het apparaat handmatig wilt instellen voor etenswaren, kunt u de temperatuur instellen met de temperatuurinsteltoets:

Opgelet: Conflict met andere functies

De temperatuur kan niet worden aangepast als een andere functie (Super Cool, Super Freeze, Holiday of Automatische instelmodus) is ingeschakeld of als het scherm is vergrendeld. De overeenkomstige indicator knippert en er klinkt ook een geluidssignaal.

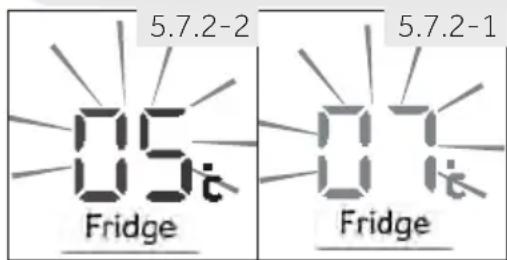

5.7.2.1 De temperatuur van de koelkast instellen

1. Ontgrendel het paneel door de toets "G" aan te raken als het vergrendeld is (Afb. 5.5).
2. Raak toets "A" (Koelkast) aan om het koelvak te selecteren. De reële temperatuur in het koelvak wordt weergegeven (Afb. 5.7.2-1).
3. Raak de toets "A" (Koelkast) aan tot de gewenste temperatuurwaarde knippert (Afb. 5.7.2-2). Er klinkt een geluid iedere keer dat een toets wordt aangeraakt. De temperatuur stijgt in stappen van 1°C van minimum 1°C tot maximum 9°C. De optimale temperatuur in de koelkast is 5°C. Koudere temperaturen resulteren in onnodig energieverbruik.
4. Raak een van de toetsen "A" aan om te bevestigen, of de instelling wordt automatisch bevestigd na 5 seconden. De weergegeven temperatuur stopt met knipperen.

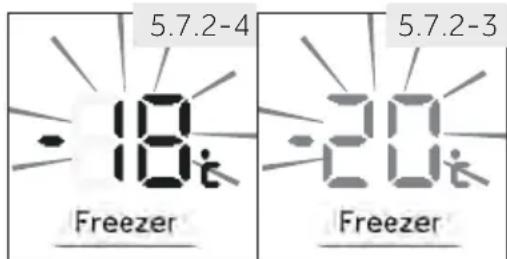

5.7.2.2 De temperatuur van de diepvriezer instellen

1. Ontgrendel het paneel door de toets "G" aan te raken als het vergrendeld is (Afb. 5.5).
2. Druk op knop "B" (Diepvriezer) om het vriesvak te selecteren. De reële temperatuur in het vriesvak wordt weergegeven (Afb. 5.7.2-3).
3. Raak de toets "A" (Vriesvak) aan tot de gewenste temperatuurwaarde knippert (Afb. 5.7.2-4). Er klinkt een geluid iedere keer dat een knop wordt ingedrukt. De temperatuur stijgt in stappen van 1°C van -14°C tot -24°C. De optimale temperatuur in de diepvriezer is -18°C. Koudere temperaturen resulteren in onnodig energieverbruik.
4. Raak een toets aan behalve "B" (Vriesvak) om te bevestigen, of de instelling wordt automatisch bevestigd na 5 seconden. De weergegeven temperatuur stopt met knipperen.

Opgelet: Invloeden op temperaturen

De interne temperaturen worden beïnvloed door de volgende factoren:

▸ Omgevingstemperatuur, regelmaat van het openen van de deur, hoeveelheid opgeborgen etenswaren, installatie van het apparaat.

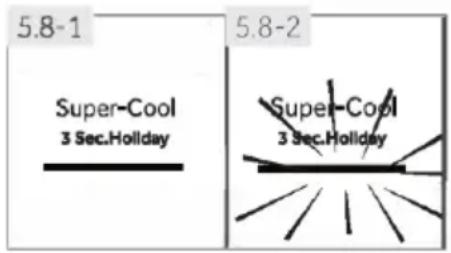

5.8 "Super-Cool" functie

Schakel de "Super-Cool" functie in als een grotere hoeveelheid etenswaren moet worden bewaard (bijvoorbeeld na aankopen). De "Super-Cool" functie versnelt het koelen van verse etenswaren en beschermt de al bewaarde waren tegen ongewenst opwarmen. Wanneer de functie begint, is de temperatuur bijna +1°C.

1. Ontgrendel het paneel door de toets "G" aan te raken als het vergrendeld is (Afb. 5.5).
2. Aanraaktoets "E" (Super-Cool) (Afb. 5.8.-1).
3. Indicator ""licht op en de functie wordt ingeschakeld (Afb. 5.8.-2).

Door de bovenstaande stappen te herhalen of door een andere functie te selecteren, kan de functie opnieuw worden uitgeschakeld.

Opgelet: Automatische uitschakeling

Deze functie wordt automatisch uitgeschakeld wanneer de functie langer dan 4 uur geduurd heeft.

5.9 Super-Freeze functie

Verse etenswaren moeten zo snel mogelijk volledig worden ingevroren. Dit bewaart de optimale voedingswaarde, het uiterlijk en de smaak. De Super freeze functie versnelt het invriezen van verse etenswaren en beschermt de al bewaarde etenswaren tegen ongewenst opwarmen. Als u een grote hoeveelheid etenswaren moet invriezen, is het aanbevolen de Super freeze functie 24 uur voor het gebruik in te stellen. Wanneer de functie begint, is de temperatuur lager dan 24°c

1. Ontgrendel het paneel door de toets "G" aan te raken als het vergrendeld is (Afb. 5.5).
2. Aanraaktoets "F" (Super-Freeze) (Afb. 5.9.-1).
3. Indicator "F" licht op en de functie wordt geschakeld (Afb. 5.9.-2).

Door de bovenstaande stappen te herhalen of door een andere functie te selecteren, kan de functie opnieuw worden uitgeschakeld.

Opgelet: Automatische uitschakeling

De Super freeze functie wordt automatisch uitgeschakeld na 50 uur. De toepassing wordt dan bestuurd op de eerder ingestelde temperatuur.

5- Gebruik

NL

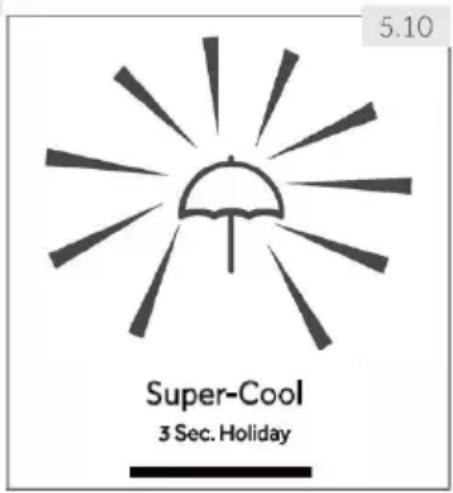

5.10 Vakantiefunctie

Deze functie stelt de temperatuur van de koelkast permanent in op 17°C.

Dit biedt de mogelijkheid de deur van de lege koelkast gesloten te laten zonder dat dit geurtjes of schimmel veroorzaakt - tijdens een langdurige afwezigheid (bijv. tijdens een vakantie). Het vriesvak kan vrij worden ingesteld.

1. Ontgrendel het paneel door de toets "G" aan te raken als het vergrendeld is (Afb. 5.5).
2. Raak toets "D" (Automatische instelmodus) gedurende 3 seconden aan (Afb. 5.10). Indicator "d1" licht op en de functie wordt ingeschakeld.

Door de bovenstaande stappen te herhalen of door een andere functie te selecteren, kan deze functie opnieuw worden uitgeschakeld.

WAARSCHUWING!

In de Vakantiefunctie worden de instellingen van de

"Fruit&Veg, Quick cool, 0°C fresh" pictogrammen in Myzone uitgeschakeld en de temperatuur van Myzone kan niet worden aangepast. Het koelvak en Myzone verschijnen in de vorige instelling wanneer u de vakantiefunctie verlaat.

5.11 Mijn Zone lade

Het koelvak is uitgerust met een Mijn Zonevak (Afb. 5.11). De volgende functies zijn beschikbaar:

5.11.1 Functie Fruit & Groenten.

Deze functie is geschikt om vers fruit en groenten te bewaren.

Opgelet: Fruit & groenten functie

Fruit dat gevoelig is aan kou zoals ananas, avocado, bananen, grapefruit en groenten zoals aardappelen, aubergines, bonen, komkommers, courgettes en tomaten en kaas mogen niet worden bewaard in de Mijn Zone lade.

5.11.2 Functie 0°C Vers

Deze functie stelt de temperatuur in de Mijn Zone lade in op 0°C. Geschikt om verse etenswaren zoals vlees of instant producten te bewaren. De meeste etenswaren blijven vers bij een temperatuur van 0°C, maar niet ingevroren.

Opgelet: 0°C Vers functie

• Omwille van uiteenlopende hoeveelheden water in vlees vriezen sommige vleeswaren met meer�t aan temperaturen van minder dan 0°C. Om die reden moet vlees dat wordt afgesneden worden bewaard in het Mijn Zone vak aan een temperatuur van min. 0°C.

Met deze functie kunnen producten zoals kaas, verse pasta en zuivelproducten worden bewaard. De temperatuur in het Mijn Zonevak is ingesteld op +2°C.

Opgelet: Mijn Zone lade

Eén van de drie functies van het Mijn Zonevak moet altijd ingeschakeld zijn. Om de temperatuur van het koelvak te verminderen, kunt u de Q-Cool functie gebruiken. Om ze te verhogen, kunt u de Fruit & Groenten functie gebruiken.

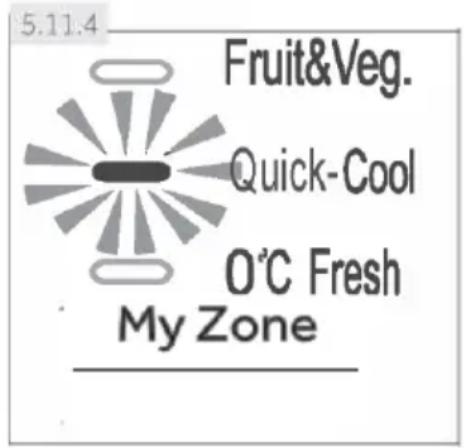

5.11.4 Selecteer functie voor Mijn Zonevak

1. Ontgrendel het paneel door de toets "G" aan te raken als het vergrendeld is (Afb. 5.5).
2. Raak de toets "C" (Koelkast) aan tot de gewenste functie "C" knippert (Afb. 5.11.4).
3. Na een aantal seconden licht indicator "C" permanent op en de instelling wordt bevestigd.

5.12 VOCHTIGHEIDSVAK

De vochtigheidsgraad van de lade kan worden aangepast (schuif het schuifblok naar links om het vochtigheidsniveau te verlagen en in de omgekeerde richting om de vochtigheidsgraad te verhogen).

5.13 Tips om verse etenswaren te bewaren

5.13.1 Opslaan in het koelvak

Houd de temperatuur van uw koelkast lager dan 5°C.

Warme etenswaren moeten worden afgekoeld tot kamertemperatuur voordat u ze in het apparaat bewaart. ▷ Etenswaren die in de koelkast worden bewaard, moeten gewassen en gedroogd worden voordat u ze opbergt. De etenswaren die u wilt bewaren, moeten correct worden afgedicht om geurtjes en smaakveranderingen te vermijden. Bewaar geen al te grote hoeveelheden etenswaren. U moet ruimte tussen de etenswaren laten, zodat de koude lucht kan circuleren voor een betere en homogenere koeling. De etenswaren die u dagelijks eet, moeten vooraan op de lade worden bewaard. Laat een opening tussen etenswaren en de interne wanden om lucht te laten circuleren. Plaats zeker geen etenswaren tegen de achterwand: etenswaren kunnen bevriezen tegen de achterwand. Vermijd direct contact van de etenswaren (in het bijzonder olierijke of zure etenswaren) met de interne voering, want olie/zuur kan de interne voering eroderen. Verwijder olie/zuurresten als u ze opmerkt. Ingevroren etenswaren kunnen zacht worden ontdooid in het koelvak. Dit bespaart

5- Gebruik

NL

energie.

• Onaangename geurtjes in de koelkast zijn een teken dat er iets gemorst is en dat ze gereinigd moeten worden. Zie ZORG EN REINIGING. Andere etenswaren moeten op andere plaatsen worden bewaard, naargelang hun eigenschappen (Afb.: 5.13.1).

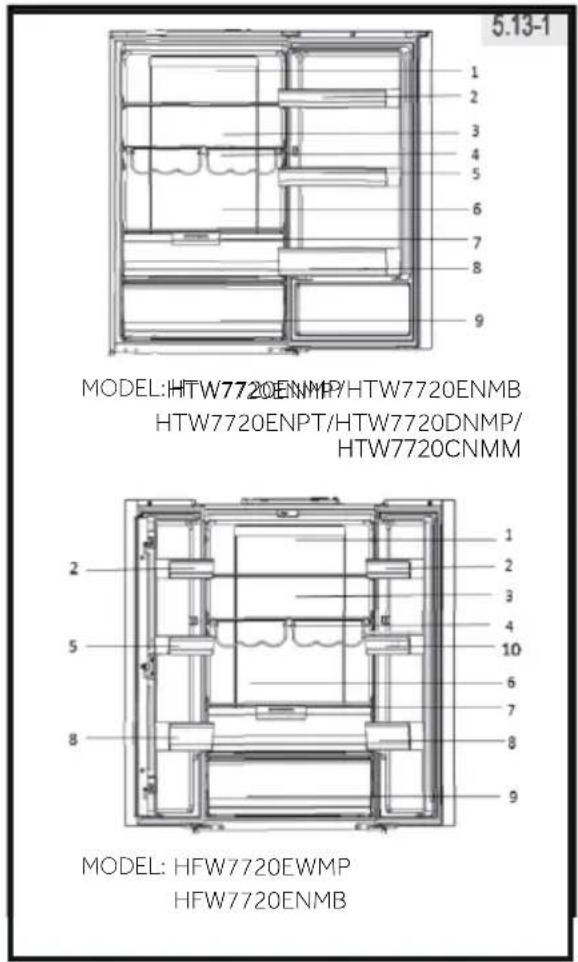

1 Gepekelde etenswaren, etenswaren in blik, etc. 2 Boter, kaas, eieren, kruiden, etc. 3 Snacks, etc. 4 Wijn, champagne, etc. 5 Eieren, blikjes, kruiden, etc. 6 Pasta, melk, tofu, zuivel, etc. 7 VOCHTIGHEIDSVAK: salades, fruit & groenten 8 Drank en etenswaren in flessen. 9 Mijn Zone-lade: Fruit, groenten, salade (Fruit & groenten) Etenswaren in blik (Q-Cool)

Rauwe verse etenswaren (0°C Fresh)

1 Gepekelde etenswaren, etenswaren in blik, etc. 2 Boter, kaas, eieren, kruiden, etc. 3 Snacks, etc. 4 Wijn, champagne, etc. 5 Eieren, blikjes, kruiden, etc. 6 Pasta, melk, tofu, zuivel, etc. 7 VOCHTIGHEIDSVAK: salades, fruit & groenten 8 Drank en etenswaren in flessen. 9 Mijn Zone-lade: Fruit, groenten, salade (Fruit & groenten) Etenswaren in blik (Q-Cool)

Rauwe verse etenswaren (0°C Fresh)

10 Watertank: voor het opslaan van drinkwater

5.13.2 Bewaring in het vriesvak

▶ Handhaaf de temperatuur in het vriesvak op -18°C.

24 uur voor het invriezen moet u de Super-Freeze functie inschakelen; voor kleine hoeveelheden etenswaren is 4-6 uur voldoende. Warme etenswaren moeten worden afgekoeld tot kamertemperatuur voordat u ze opbergt in het vriesvak. - Etenswaren die in kleine porties zijn verpakt, zullen sneller invriezen en eenvoudiger zijn om te ontdooien en te bereiden. Het aanbevolen gewicht voor elke portie is minder dan 2,5 kg. Het is beter etenswaren te verpakken voordat u ze in het vriesvak plaatst. De buitenzijde van de verpakking moet droog zijn om te voorkomen dat ze aan elkaar plakken. Verpakkingsmateriaal moet vrij zijn van geurtjes en luchtdicht of niet-giftig zijn. - Om te voorkomen dat de bewaarperioden verstrijken, moet u de invriesdatum, tijdslimiet en de naam van de etenswaren noteren op de verpakking in overeenstemming met de bewaarperioden van verschillende etenswaren. WAARSCHUWING!: Zuur, basen, zout, etc. kunnen de interne oppervlakte van de diepvriezer beschadigen. Plaats geen etenswaren met deze stoffen (bijv. zeevis) rechtstreeks op de interne wand. Zoutwater in de diepvriezer moet onmiddellijk worden gereinigd. U mag de opslagduur van de etenswaren die wordt aanbevolen door de fabrikanten niet overschrijden. Verwijder uitsluitend de vereiste hoeveelheid etenswaren uit de diepvriezer. - Verbruik de ontdooide etenswaren in een korte periode. Ontdooide etenswaren mogen niet opnieuw worden ingevroren als ze bereid werden. - Plaats geen overdreven hoeveelheden verse etenswaren in het vriesvak. Raadpleeg de capaciteit van de diepvriezer - Zie TECHNISCHE GEGEVENS of informatie op het naamplaatje. Etenswaren kunnen in het vriesvak worden bewaard aan een temperatuur van minimum -18°C gedurende 2 tot 12 maanden, afhankelijk van de eigenschappen (bijv. vlees: 3-12 maanden, groenten: 6-12 maanden). Wanneer u verse etenswaren invriest, moet u contact vermijden met al ingevroren etenswaren. Dooirisico!

5.13.3 Wanneer u commercieel ingevroren etenswaren wilt bewaren, moet u de volgende richtlijnen volgen:

Volg altijd de richtlijnen van de producent met betrekking tot de bewaartijden van de etenswaren. Respecteer deze richtlijnen! Probeer de tijdsduur tussen de aankoop en het opbergen zo kort mogelijk te houden om de kwaliteit te handhaven. - Koop ingevroren etenswaren die werden bewaard aan een temperatuur van -18°C of lager. Vermijd etenswaren te kopen met ijs of vorst op de verpakking - Dit wijst erop dat de producten op zeker moment gedeeltelijk ontdooid en opnieuw ingevroren werden - temperatuurstijgingen beïnvloeden de kwaliteit van de etenswaren.

5.14.1 Waterdispenser (HFW7720EWMP)

Met de waterdispenser (afb. 5.14.1) kan er koud drinkwater worden getapt. Het waterreservoir moet voor het eerste gebruik worden gereinigd (zie ONDERHOUD EN REINIGING).

WAARSCHUWING!

Gebruik alleen drinkwater.

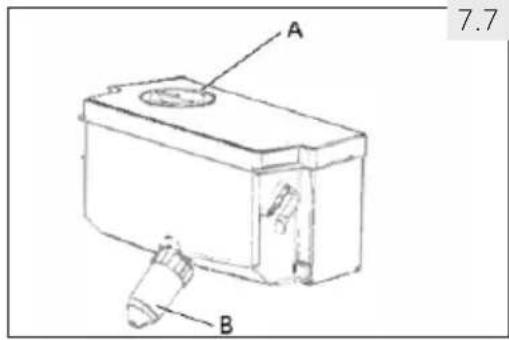

1. Zorg ervoor dat het waterreservoir goed is geplaatst (zie APPARATUUR).
2. Draai en verwijder de Ronde dop (A). Vul het waterreservoir met vers drinkwater.
3. Vul het water niet verder dan de markering (1,8 l); omdat het water anders kan overlopen wanneer de deur open is.
4. Draai de ronde dop terug tot deze vastklikt.

WATERDISPENSER

• Voordat u het reservoir opnieuw vult, moet u het restwater weggooien en het waterreservoir schoonmaken.
• Als u langere tijd geen water nodig hebt, moet u het waterreservoir legen en het gereinigde reservoir plaatsen. Het deksel (C) op het waterreservoir wordt ook gebruikt om energie te besparen. Als u langere tijd geen water uit de waterdispenser wilt, moet u het deksel nog steeds installeren vanwege een betere isolatie en energiebesparing.

5.14.2 Water tappen uit de dispenser

1. Plaats een glas onder de waterafvoer.
2. Duw zachtjes tegen de waterdispenserhendel met het glas.

Zorg dat het glas in lijn is met de dispenser om te voorkomen dat er water uitspat.

5.15 Wifimodusinstellingen KOPPELPROCEDURE IN DE APP

Stap 1

• Download de hOn-app in de stores.

GET IT ON Google Play

Stap 2 Maak je account aan op de hOn-app of log in als je al een account hebt

Stap 2 Volg de koppelingsinstructies in de hOn-app

PRODUCTINFORMATIE

Wi-Fi-module activeren:

• Raak toets "D" op het bedieningspaneel gedurende 3 seconden aan om de wifi-module te activeren.
• De Wi-Fi-module is ingeschakeld, het Wi-Fi-pictogram begint te knipperen.
• Als de koelkast is ingeschreven maar de wifi is uitgeschakeld, knippert het pictogram.
• Als de koelkast is ingeschreven en verbonden, is het wifi-pictogram altijd ingeschakeld.
• Om de Wi-Fi te resetten, drukt u gedurende 3 seconden op de toets "D" op het bedieningspaneel.

Tips voor energiebesparing

Zorg ervoor dat het apparaat goed wordt geventileerd (zie INSTALLATIE). Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen). Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld. Functies zoals SUPERVRIEZEN of SUPERKOELEN verbruiken meer energie. Laat warm voedsel afkoelen voordat u het in de koelkast plaatst. Open de deur van het apparaat zo weinig en zo kort mogelijk. Vul het apparaat niet te vol om te voorkomen dat de luchtdoorstroming wordt geblokkeerd. Vermijd lucht in de verpakking van het voedsel. Houd de deurafdichtingen schoon, zodat de deur altijd goed sluit. Ontdooi bevroren voedsel in de koelkast. De meest energiebesparende configuratie vereist dat de lade, de bak en de planken zoals nieuw in het apparaat worden geplaatst en dat voedsel zo worden geplaatst dat het de luchtuitlaat van het luchtkanaal niet blokkeert.

De ledlampjes vervangen

Dit product bevat een lichtbron van energie-efficiëntieklasse G.

Compartment	Energie-efficientreklasse	Model
Koelkast	G	HTW7720ENMP HFW7720EWMP HTW7720ENMB HFW7720ENMB HTW7720ENPT HTW7720DNMP HTW7720BNMM HTW7720CNMM

Opgelet: Verschillen naargelang model

Omwille van de verschillende modellen is het mogelijk dat uw product niet voorzien is van alle functies. Raadpleeg het hoofdstuk PRODUCTBESCHRIJVING.

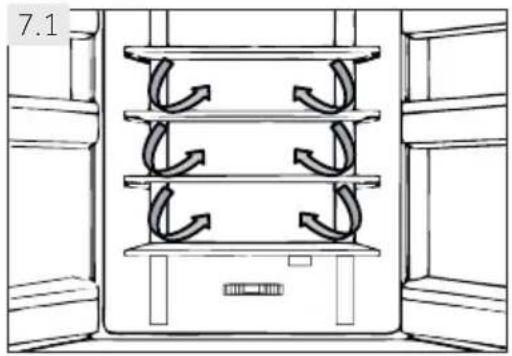

7.1 Laterale luchtstroom

De koelkast is uitgerust met een lateraal luchtstroomsysteem waarmee koude lucht door alle laden stroomt (Afb. 7.1). Dit helpt een gelijke temperatuur te handhaven om ervoor te zorgen dat uw etenswaren langer verser worden gehouden.

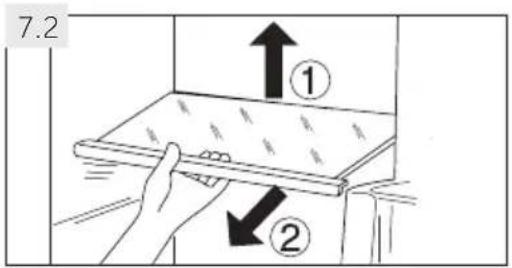

7.2 Instelbare voetjes

De hoogte van de laden kan worden aangepast naar gelang uw bewaarbehoeften.

1. Om een lade te verplaatsen, moet u deze eerst verwijderen door de rechterzijde omhoog te tillen (1) en deze te verwijderen (2) (Afb. 7.2).
2. Om ze opnieuw aan te brengen, plaatst u ze op de beugels aan beide zijden en duwt u ze volledig naar achter tot de rechterzijde van de lade in de sleuven aan de zijkant zit.

Opgelet: Laden

Zorg ervoor dat alle uiteinden van een lade genivelleerd zijn.

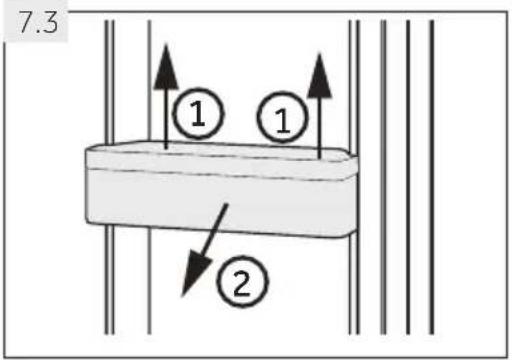

7.3 Verwijderbare deurrekken

De deurrekken kunnen worden verwijderd voor het reinigen:

Plaats uw handen aan beide zijden van het rek en til het omhoog (1) en verwijder het (2) (Afb. 7.3).

Om het deurrek in te voeren, worden de bovenstaande stappen in omgekeerde volgorde uitgevoerd.

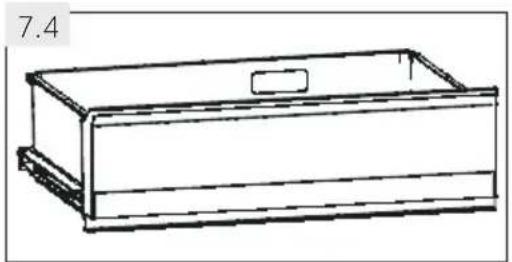

7.4 Mijn Zone lade

Voor het gebruik en de instelling van het Mijn Zonevak (Afb. 7.4) dient u de sectie GEBRUIK te raadplegen (Mijn Zonevak).

7- Gereedschap

NL

7.5 OPTIONEEL: OK-Temperatuurindicator

De OK-temperatuurindicator (Afb. 7.5) kan worden gebruikt om temperaturen te bepalen van minder dan +4 °C. Verlaag de temperatuur stapsgewijs als het teken niet "OK" aangeeft.

Opgelet: OK Sticker

Als het apparaat ingeschakeld is, kan het tot 12 uur duren tot de correcte temperaturen worden bereikt.

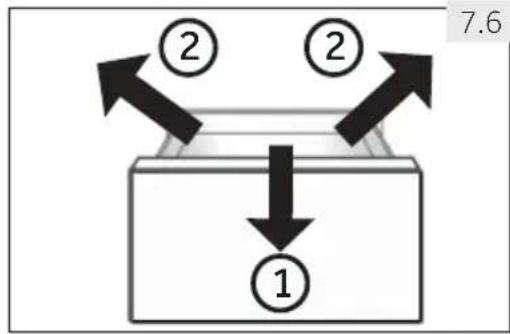

7.6 Verwijderbare diepvrieslade

Om de lade te verwijderen, moet u ze volledig uittrekken (1), optillen en verwijderen (2) (Afb. 7.6).

Om de lade in te voeren, worden de bovenstaande stappen uitgevoerd in de omgekeerde volgorde.

7.7 Uitneembaar waterreservoir

Het waterreservoir (afb. 7.7) kan net als de deurrekken worden verwijderd en terug worden geplaatst om schoon te maken.

Het waterreservoir plaatsen

Plaats het waterreservoir zodanig dat de waterafvoer (B) in de opening van de deur past. Controleer of het waterreservoir vergrendeld is.

Let op:

Als het waterreservoir niet goed is geplaatst, kan er water uit de aansluiting lekken. Gebruik geen overmatige kracht bij het verwijderen of plaatsen van het waterreservoir, om schade aan het reservoir te voorkomen.

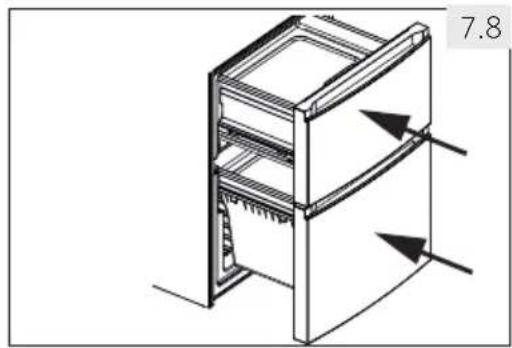

7.8 3D-vriesvaklade

De diepvriesladen (Afb. 7.8) kunnen recht en volledig worden uitgetrokken. Ze worden gemonteerd op eenvoudige rollende telescopische lopers, zodat u de ingevroren etenswaren op comfortabele wijze kunt bewaren en verwijderen. Dankzij het automatische sluitmechanisme van de deur kunt u de etenswaren gemakkelijk hanteren en energie besparen.

WAARSCHUWING!

7- Gereedschap

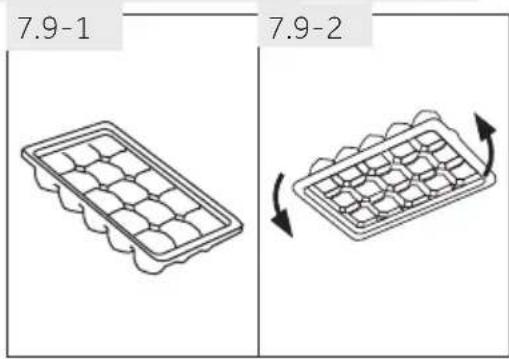

7.9 IJsblokjeslade

1. Vul de lade 3/4 vol water, sluit met het deksel en plaats het in het vriesvak (Afb. 7.9-1).
2. Draai de ijsblokjeslade lichtjes of houd het onder stromend water om de ijsblokjes los te maken (Afb. 7.9-2).

7.10 Daglicht

Het interne LED-licht schakelt in wanneer de deur geopend is. De prestatie van de lichten wordt niet beïnvloed door de instellingen van andere apparaten.

7.11 Vouwbaar flessenrek

Voor normaal gebruik:

1. Trek de beugels van het flessenrek naar beneden (Afb. 7.11-1).
2. Voer de flessen in het rek (Afb. 7.11-2).

Wanneer u het niet gebruikt, kunt u het flessenrek opvouwen om ruimte te besparen.

WAARSCHUWING!

Zorg ervoor dat het totale gewicht van de flessen niet meer is dan 10kg

7.12 VOCHTIGHEIDSVAK

Voor het gebruik en de instelling van het VOCHTIGHEIDSVAK-compartiment (Afb. 7.12) moet u de sectie GEBRUIK raadplegen (VOCHTIGHEIDSVAK).

WAARSCHUWING!

Ontkoppel het apparaat van het elektrisch net voor de reiniging.

8.1 Algemeen

Reinig het apparaat als er slechts een kleine hoeveelheid of geen etenswaren opgeborgen zijn.

Het apparaat moet elke vier weken worden gereinigd voor een goed onderhoud en om de geurtjes van slecht opgeslagen etenswaren te voorkomen.

WAARSCHUWING!

Reinig het apparaat niet met harde borstels, draadborstels, oplosmiddelen, petroleum, amylacetaat, aceton en gelijkaardige organische oplossingen, zuren of alkalische oplossingen. Gebruik een speciaal koelkastreinigingsmiddel om schade te vermijden. Spuit niet op het apparaat of spoel het niet voor de reiniging. - Gebruik geen waterspray of stoom om het apparaat te reinigen. Reinig de koude glazen platen niet met warm water. Plotse temperatuurwijzigingen kunnen het glas doen breken. Raak de binnenzijde van het vriesvak niet aan als het in werking is, in het bijzonder als uw handen nat zijn, want uw handen kunnen vastvriezen aan het oppervlak. Bij opwarming moet u de toestand van ingevroren etenswaren controleren.

Houd de pakking van de deur altijd schoon. Reinig de binnenzijde en de behuizing van het apparaat met een spons in warm water en een neutraal reinigingsmiddel (Afb. 8.1). Spoel en droog met een zachte doek. U mag geen van de onderdelen van het apparaat wassen in de vaatwasmachine. Reinig de accessoires enkel met warm water en een zacht, neutraal wasmiddel. Laat het apparaat minimum 5 minuten rusten voor u het apparaat herstart, want dit kan de compressor beschadigen.

8.2 Ontdooien

De koelkast en diepvriezer ontdooien automatisch; er is geen handmatige bewerking nodig.

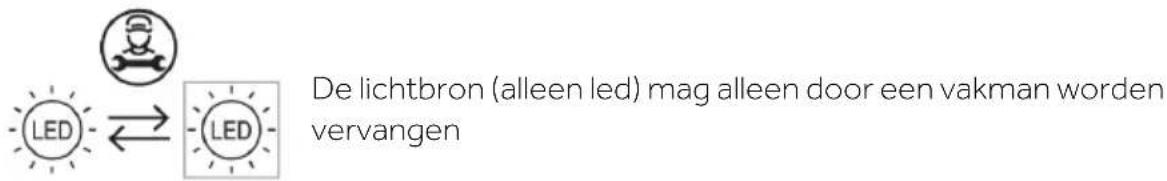

8.3 De LED-lampen vervangen

De lamp gebruikt de LED als haarlichtbron, met een laag energieverbruik en een lange levensduur. Als u iets abnormaals opmerkt, kunt u contact opnemen met de klantendienst. Zie KLANTENDIENST.

WAARSCHUWING!

U mag de LED-lamp niet zelf vervangen. Ze mag enkel worden vervangen door de fabrikant of de geautoriseerde serviceagent.

De lamp gebruikt de LED als haarlichtbron, met een laag energieverbruik en een lange levensduur. Als u iets abnormaals opmerkt, kunt u contact opnemen met de klantendienst. Zie KLANTENDIENST.

Parameters van de lamp:

Spanning 12V; Max. vermogen: 2 W

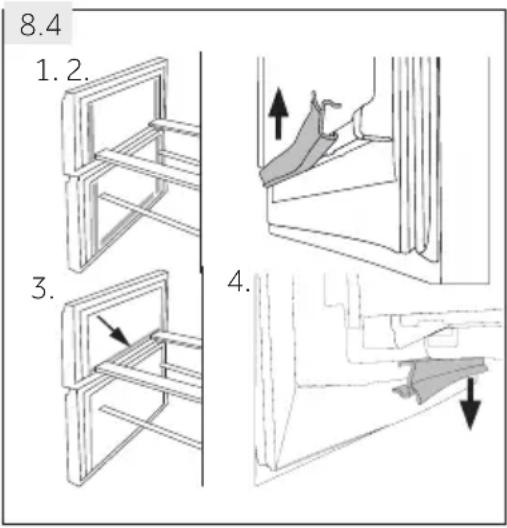

8.4 Verwijderbare secundaire deurpakkingen

Er zitten zes secundaire deurpakkingen op de bovenste en onderste lade van de diepvriezer.

1. Zoek de vijf aangeduide deurpakkingen op de bovenste en onderste diepvrieslade (Afb. 8.4-1).
2. Zorg ervoor dat de gebogen sleuven van de pakking naar binnen zijn gericht wanneer u ze bevestigt (Afb. 8.4-2.).
3. Zoek de onderste pakking van de bovenste lade zoals aangegeven (Afb. 8.4-3).
4. Zorg ervoor dat de gebogen sleuf van deze pakking naar beneden is gericht wanneer u ze bevestigt (Afb. 8.4-4.).

U ontvangt deze pakkingen samen met de roterende deur / ladepakkingen via de klantendienst (zie garantiekaart).

8.5 Niet gebruikt gedurende een lange periode

Als het apparaat gedurende een lange periode niet zal worden gebruikt en u gebruikt de vakantiefunctie van de koelkast niet:

Verwijder de etenswaren. Ontkoppel het netsnoer. Reinig het apparaat zoals hierboven beschreven.

Houd de deur en diepvriesladen open om onaangename geurtjes te voorkomen.

Opgelet: Uitschakelen

Schakel het apparaat enkel uit als het absoluut noodzakelijk is.

8.6 Het apparaat verplaatsen

1. Verwijder alle etenswaren en ontkoppel het apparaat.
2. Beveilig de laden en andere bewegende onderdelen in de koelkast en de diepvriezer met plakband.
3. U mag de koelkast niet meer dan 45° kantelen om schade aan het koelsysteem te vermijden.

WAARSCHUWING!

U mag het apparaat niet bij de handvatten dragen. Plaats het apparaat nooit horizontaal op de grond.

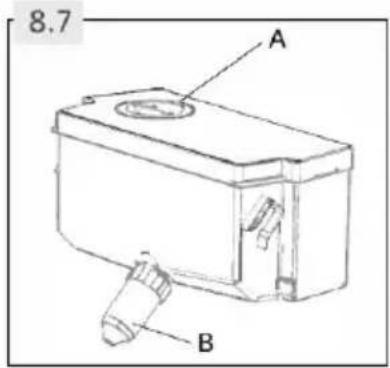

8.7 Het reservoir schoonmaken (HFW7720EWMP)

1. Haal het waterreservoir uit het apparaat.
2. Verwijder het deksel (afb. 8.7-A).
3. Draai de kraan van de dispenser los (afb. 8.7-B).
4. Maak het reservoir en de kraan van de dispenser schoon met warm water en vloeibaar afwasmiddel. Zorg dat de zeep goed wordt afgespoeld.
5. Plaats de kraan van de dispenser terug, sluit het deksel en plaats het reservoir terug in het apparaat.

Veel van de voorkomende problemen kunt u zelf oplossen zonder specifieke expertise. In het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voordat u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST.

WAARSCHUWING!

Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker uit het stopcontact verwijderen. Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.

9.1 Probleemoplossingstabel

Probleem | Mogelijke oorzaak | Mogelijke oplossing

De compressor werkt niet.

• De stekker is niet in het stopcontact gestoken.
• Steek de stekker in het stopcontact.
• Het apparaat is ingesteld op de ontdooicyclus.
• Dit is normaal voor een automatisch ontdooiend apparaat.

Het apparaat draait regelmatig of gedurende een te lange periode.

• De interne en externe temperatuur is te hoog.
• In dat geval is het normaal dat het apparaat langer draait.
• Het apparaat is al een zekere periode uitgeschakeld.
• Het duurt gewoonlijk 8 tot 12 uur tot het apparaat volledig afkoelt.
• Een deur/lade van het apparaat is niet stevig gesloten.
• Sluit de deur/lade en zorg ervoor dat het apparaat op een vlakke ondergrond is geplaatst en dat er geen etenswaren of containers de deur blokkeren.
• De deur/lade is te vaak of te lang geopend.
• Open de deur/lade niet te vaak.
• De temperatuurinstelling van het vriesvak is te laag.

Stel de temperatuur hoger in tot de geschikte koelkasttemperatuur bereikt is. Het duurt 24 uur tot de koelkasttemperatuur stabiel wordt.

• De pakking van de deur/lade is vuil, versleten, gebarsten of stemt niet overeen.
• Reinig de deur/lade of laat deze vervangen door de klantendienst.
• De vereiste luchtcirculatie is niet gegarandeerd.

Zorg voor voldoende ventilatie.

De binnenzijde van de koelkast is vuil en/of stinkt.

• De binnenzijde van de koelkast moet worden gereinigd.
• Reinig de binnenzijde van de koelkast.
• Er zijn etenswaren met een sterke geur opgeborgen in de koelkast.
• Verpak de etenswaren grondig.

9 - Probleemoplossen

Probleem Mogelijke oorzaak Mogelijke oplossing

Het is onvoldoende koud binnen in het apparaat.	• De temperatuur is te hoog inge-steld. • Te warme etenswaren werden op-geslagen. • Te veel etenswaren in een keer op-geslagen. • De etenswaren werden te zich bij elkaar geplaatst. • Een deur/lade van het apparaat is Niet stevig gesloten. • De deur/lade is te vaak of te lang geopend.	• Stel de temperatuur opnieuw in. • Laat de etenswaren algtd goed af-koelen voor u ze opbergt. • Berg algijdkleine hoeveelheden etenswaren op. • Laat een opening tussen verschil-lende etenswaren om de lucht te laten circuleren. • Sluit de deur/lade. • Open de deur/lade nielt te vaak.
Het is te koud in het apparaat	• De temperatuur is te laag inge-steld. • De Power-Freeze functie is inge-schakeld of draait te lang.	• Stel de temperatuur opnieuw in. • Schakel de Power Freeze functieuit.
Vochtverming op de binnenzijde van het koelvak.	• Het klimaat is te warm en te voch-tig. • Een deur/lade van het apparaat is Niet stevig gesloten. • De deur/lade is te vaak of te lang geopend. • Voedselcontainers of vloeistoffen+zijn open gelaten.	• Verhoog de temperatuur. • Sluit de deur/lade. • Open de deur/lade nielt te vaak. • Laat warme etenswaren afkoelen tot kamertemperatuur endek de etenswaren en vloeistoffen af.
Vocht accumu-leert op de bui-tenzijde van de koelkast of tussen de deuren/deur en de lade.	• Het klimaat is te warm en te voch-tig. • De deur/lade is Niet stevig geslo-ten. De koude lucht in het apparaat en de warme lucht buiten conden-seert.	• Dit is normal in een vochtig kli-maat en zal veranderen wonneer de vochtigheidsgraad daalt. • Zorg ervoor dat de deur/lade volledig gesloten is.
Veel ijs en vorst in het vriesvak.	• De etenswaren werden nicht cor-rect verpakt. • Een deur/lade van het apparaat is Niet stevig gesloten. • De deur/lade is te vaak of te lang geopend. • De pakking van de deur/lade is vuil, versleten, gebarsten of stemmen Niet overeen. • Er isiets in de koelkast dat de deur/lade belemmert correct te sluiten.	• U moet de etenswaren algtd goed verpakken. • Sluit de deur/lade. • Open de deur/lade nielt te vaak. • Reinig de deur/ladepakkingen of verrang ze. • Breng de laden, deurrekken of in-terne containers opnieuw aan zo-dat de deur/lade kan sluiten.
Het apparaat maakt abnormaal lawaai.	• Het apparaat staat nicht op een vlakke ondergrond. • Het apparaat komt in contact met een aanpalend voorwerp.	• Stel de voeten in om het apparaat te nivellenen. • Verwijder objcten rond het ap-paraat.
Probleem	Mogelijkkeoorzaak	Mogelijk oplossing
U要去 eenlicht geluid horen, geleijkaardig aan dat van stromend water.	• Dit is normaal.	• -
U zult een alarm-signal horen.	• De koelvak staat open.	• Sluit de deur of schakel het alarm handmatiguit.
U zult een zicht gezoem horen.	• Het anti-condensatiesystem werkt.	• Dit voorkomt condensatie en is normaal.
De interne verlich-ting of het koelsys-teem werkt Niet.	• De stekker is Niet ingevoerd in het stopcontact. • De voeding is Niet intact. • De LED lamp is defect.	• Voer de stekker in het stopcontact. • Controller de elektrische toevoer maar de kamer. Bel het lokale elektriciteitsbedrij! • Bel de service om de lamp te ver-vangen.
De+zijkanten van de kast en deurs-trip+kunnen warm worden.	• Dit is normaal.	• -

9.2 Stroompanne

In het geval van een stroompanne zullen de etenswaren ongeveer 12 uur koud blijven. Volg deze tips tijdens een langdurige stroomonderbreking, in het bijzonder in de zomer:

• Open de deur/lade zo weinig mogelijk.
• Plaats geen bijkomende etenswaren in het apparaat tijdens een stroomonderbreking. Als een stroomonderbreking vooraf wordt aangekondigd en de onderbreking langer dan 12 uur zal duren, kunt u op voorhand ijs maken en het in een container plaatsen boven in het koelvak. Na de onderbreking moeten de etenswaren onmiddellijk worden geïnspecteerd. Aangezien de temperatuur in de koelkast zal stijgen tijdens een stroomonderbreking of een andere panne, zal de bewaartijd en de kwaliteit van de etenswaren verminderen. Alle etenswaren die ontdooien, moeten worden verbruikt of bereid en opnieuw ingevroren (indien geschikt) om gezondheidsrisico's te voorkomen.

Opgelet: Geheugenfunctie tijdens stroompanne

Na herstel van de stroom blijft het apparaat met dezelfde instellingen werken die werden ingesteld voor de stroompanne.

Ga naar onze website om contact op te nemen met de technische ondersteuning: https://corporate.haier-europe.com/en/. Kies onder de sectie "website" het merk van uw product en uw land. U wordt doorgestuurd naar de specifieke website waar u het telefoonnummer en formulier kunt vinden om contact op te nemen met de technische assistentie.

10.1 Uitpakken

WAARSCHUWING!

Het apparaat is zwaar. Draag het altijd met twee personen. Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvriendelijke wijze.

Verwijder het apparaat uit de verpakking. ▶ Verwijder al het verpakkingsmateriaal.

De kamertemperatuur moet altijd tussen 10°C en 43°C zijn, aangezien dit de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van warmte-uitstralende apparaten (ovens, koelkasten) zonder isolatie.

10.3 Deur omkeerbaarheid

(Enkel model HTW7720ENMP/HTW7720ENMB)

Voordat het apparaat permanent geïnstalleerd wordt, moet u de correcte positie van de deurscharnier controleren. Indien nodig, zie sectie DEUR OMKEREN.

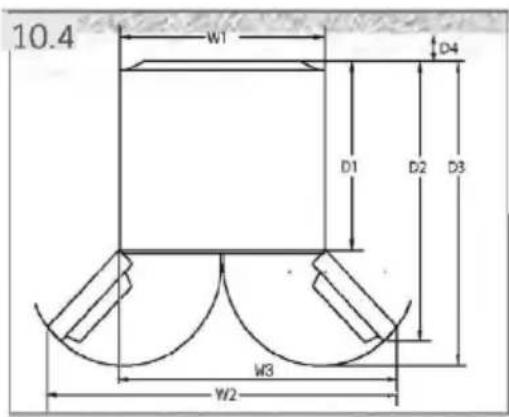

10.4 Ruimteaanbeveling

Aanbevolen ruimte als de deur wordt geopend. (Afb. 10.4):

Model	Breedte in mm			Diepte in mm			Afstand met de muur in mm
HTW7720ENMP	W1	W2	W3	D1	D2	D3	D4
HTW7720DNMP	700 - 600			1198.5		1322	100
HTW7720ENMB
HTW7720ENPT
HFW7720EWMP	700	1188	-	600		887	966 100
HFW7720ENMB

10.5 Ventilatie doorsnede

Om voldoende ventilatie van het apparaat te bereiken, met het oog op de veiligheid, raden we aan de ruimteaanbeveling in acht te nemen. (10.5).

Voor een vrijstaand apparaat: "Dit koelapparaat is niet bedoeld om te worden gebruikt als inbouwapparaat"

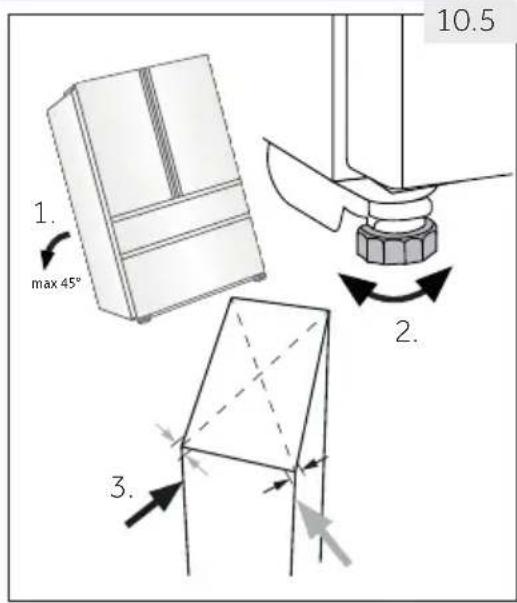

10.5 Het apparaat uitlijnen

Het apparaat moet op een vlakke en stevige ondergrond worden geplaatst.

1. Kantel de koelkast lichtjes naar achteren (Afb. 10.5).
2. Stel de voeten in op het gewenste niveau.
3. De stabiliteit kan worden gecontroleerd door zachtjes te kloppen op de diagonale hoeken. De lichte bewegingen moeten in beide richtingen hetzelfde zijn. Zo niet, kan het kader vervormen; dit kan resulteren in lekken in de deurpakkingen. Een lage tendens naar achteren vereenvoudigt het sluiten van de deur.

10.6 De deuren fijnafstemmen

Als de deuren niet genivelleerd zijn, kan dit als volgt worden opgelost:

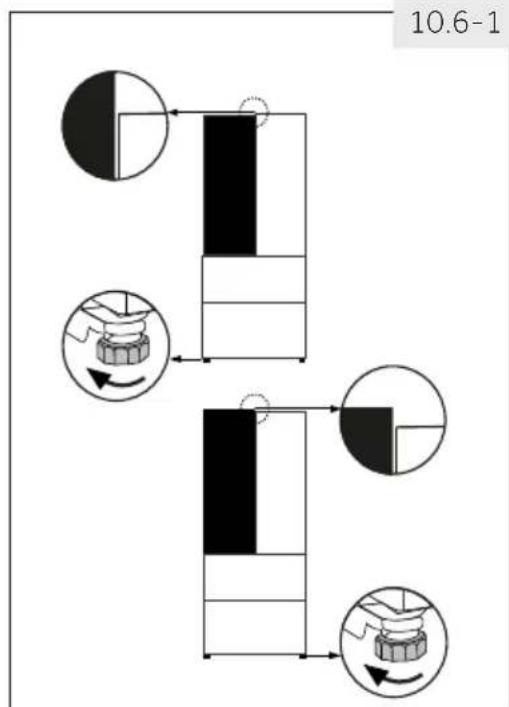

10.6.1 Instelbare voetjes gebruiken

Draai de instelbare voetjes in de richting van de pijl (Afb. 10.6-1) om het voetje omhoog of omlaag in te stellen.

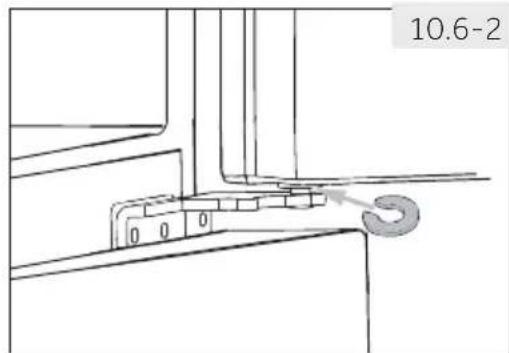

10.6.2 Afstandshouders gebruiken

Open de bovenste deur en til ze op. Klem de afstandshouder (in de accessoire zak) zorgvuldig op de witte plastic ring van het middelste scharnier met de hand of met gereedschap zoals een tang (Afb. 10.6-2). Maak geen krassen of deuken in de deur.

Opgelet: Nivellering

Het is mogelijk dat de deuren van de koelkast in de toekomst niet langer genivelleerd zijn omwille van het gewicht van de bewaarde etenswaren. In dat geval moet u ze instellen in overeenstemming met de bovenstaande methode.

10.7

2h

10.7 Wachtijd

De onderhoudsvrije smeerolie bevindt zich in de capsule van de compressor. Deze olie kan doorheen de afgesloten leidingen stromen als het apparaat gekanteld wordt tijdens transport. Voor u het apparaat aansluit op het elektrisch net moet u 2 uur (Afb. 10.7) wachten zodat de olie in de capsule kan stromen.

Voor elke aansluiting moet u controleren of:

• het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatie op het naamplaatje. het stopcontact geaard is en geen multi-stekker of verlengsnoer is.

de stekker en het stopcontact overeenstemmen.

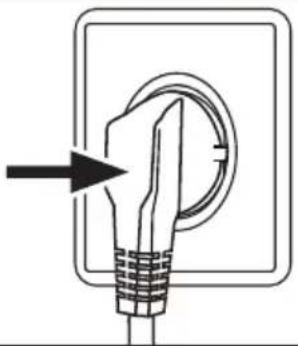

Voer de stekker in een correct geïnstalleerd stopcontact bij u thuis.

WAARSCHUWING!

Om risico's te vermijden, moet een beschadigd netsnoer worden vervangen door de klantendienst (zie garantiekaart).

Wanneer u het apparaat plaatst, moet u ervoor zorgen dat het netsnoer niet geklemd of beschadigd wordt.

Plaats geen meervoudige draagbare stekkerdozen of draagbare voedingen aan de achterzijde van het apparaat.

Zorg ervoor dat u geen brand veroorzaakt door brandbaar materiaal te ontsteken.

POSITIONERING

Installeer dit apparaat op een plaats waar de omgevingstemperatuur overeenkomt met de klimaatklasse die vermeld staat op het typeplaatje van het apparaat:

• Uitgebreid gematigd (SN): "dit koelapparaat is bedoeld voor gebruik bij omgevingstemperaturen van 10°C tot 32°C
• Gematigd (N): "dit koelapparaat is bedoeld voor gebruik bij omgevingstemperaturen van 16° C tot 32° C "
• Subtropisch (ST): "dit koelapparaat is bedoeld voor gebruik bij omgevingstemperaturen van 16°C tot 38°C
• Tropisch (T): "dit koelapparaat is bedoeld voor gebruik bij omgevingstemperaturen van 16°C tot 43°C

10.9 Deur omkeerbaarheid

Voordat u het apparaat op het elektriciteitsnet aansluit, moet u controleren of de draairichting van de deur moet worden gewijzigd van rechts (zoals geleverd) naar links, als dit vereist is voor de locatie en het gebruik van de installatie.

WAARSCHUWING!

• Het apparaat is zwaar. Het omkeren van de deur moet door twee personen worden uitgevoerd. Voor elke bewerking moet u eerst de stekker uit het stopcontact verwijderen. U mag het apparaat niet meer dan 45 graden kantelen om schade aan het koelsysteem te voorkomen.

Montagestappen (Afb. 10.9):

1. Gebruik het juiste gereedschap.
2. Verwijder de stekker uit het stopcontact.
3. Verwijder de vijf schroeven waarmee het voorpaneel (1) wordt bevestigd en verwijder het paneel (2). Verwijder het kleine deksel van het voorpaneel van links naar rechts.

1. Ontkoppel de verbindingskabel.
2. Verwijder het deksel van het bovenste scharnier (1) en schroef het bovenste scharnier (drie schroeven) los aan de rechterzijde (2).
3. Til de losse deur voorzichtig van het onderste scharnier.
4. Draai de deur om, schroef het deksel (1) en de deurstop (2) met de bevestiging (3) los.
5. Verwijder het onderste scharnier los van de bovenkant van de deur.
6. Wijzig de posities van de afdichtpluggen en de schroef op de zijkant.
7. Verander de deurstop van de huidige positie naar de andere.

10- Installatie

1. Neem het nieuwe onderste scharnier van de bovenste deur uit de accessoiretas en schroef het links op de koelkast.
2. Til de bovenste deur voorzichtig op het onderste scharnier zodat de spil op de scharnierbeugel past.
3. Verwijder het bovenste scharnier uit de accessoirezak. Plaats de verbindingskabel door het bovenste scharnier en bevestig het bovenste scharnier met de drie schroeven links op de koelkast.
4. Plaats de scharnierafdekking (geleverd in de accessoirezak) over het scharnier.
5. Voer de aansluitkabel in en breng hem aan in de opening.
6. Vervang het voorpaneel en bevestig het met de vijf schroeven. Nadat de deur gewijzigd is, moet u controleren of de deurafdichtingen correct zijn aangebracht op de behuizing en dat alle schroeven correct zijn aangeschroefd.

11.1 Productkaart

Handelsmerk	Haier
Modelummer	HTW7720ENMP HTW7720ENMB HTW7720ENPT HTW7720DNMP HTW7720B/CNMM	HFW7720EWMP HFW7720ENMB
Categorie van het model	Koel-vrieskast
Energie-efficiëntieklasse	BHTW7720BNMM/CHTW7720CNMM DHTW7720DNMP/E
Jaarliks energieverbruik (kWh/jaar)1)	243DNMP/155BNMM/195CNMM/301	302
Koelvolume (liter)	345DNMP/344BNMM/344CNMM/343	337
Vriesvolume (liter)	141DNMP/142BNMM/142CNMM/140	140
Steraanduiding	×XXX
Temperatuur van andere compartmenten >14°C	Niet van toepassing
FrostFree-systeem	Ja
Veilige stroomuitval (uur)	12	10
Vriescapaciteit (kg/24 uur)	10
Klimaatklasse Dit apparaat is bedoeld voor gebruik bij een omgevingstermetatuur:tussen 10 °C en 43 °C.	SN.N.ST.T.
Geluidsemissieklasse en geluidsemissie via de lucht (db(A) re 1pW)	A(29)HTW7720DNMP/C (37)
Temperatuurstijgingstijd (uur)	12	10
Constructietype	Vrijstaand

1 Gebaseerd op de resultaten van de standaardtest gedurende 24 uur. Het werkelijke energieverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt en de plaats waar het zich bevindt.

11.2 Aanvullende technische gegevens

Totaal volume (liter)	486DNMP/BNMM/CNMM/483	477
Spanning/frequentie	220-240 V ~/50 Hz
Ingangsvermogen (W)	120
Ingangsstroom (A)	1.5
Belangrijkste zekering (A)	16
Koelvloeistof/hoeveeelheid	R600a/62 g
Afmetingen (D/B/H in mm)	675x700x2006

11.3 Normen en richtlijnen CE en UK CA

Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen die voorzien in een CE-markering.

12 - Klantendienst

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen.

Als u een probleem ondervindt met uw apparaat, moet u eerst de sectie PROBLEEMOPLOSSING controleren.

Als u daar geen oplossing vindt, kunt u contact opnemen met

uw lokale verdeler of de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en VGV kunt vinden en waar u uw service claim kunt activeren.

Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben. De informatie staat vermeld op het naamplaatje.

Model Serienr.

Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking tot de garantie.

BESCHIKBAARHEID VAN RESERVEONDERDELEN

Thermostaten, temperatuursensoren, printplaten en lichtbronnen, voor een minimumperiode van zeven jaar nadat het laatste exemplaar van het model op de markt is gebracht; deurklinken, deurscharnieren, bladen en manden voor een minimumperiode van zeven jaar en deurafdichtingen voor een minimumperiode van tien jaar, nadat het laatste exemplaar van het model op de markt is gebracht;

GARANTIE

Minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist.

Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa:

Europese Haier adressen
Land*	Postadres Postadres	Land*
Italië	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIë	Frankrijk	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANKRIJK
Spanje Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE	België-FR België-NL Nederland Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIë
Duitsland Oostenrijk	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg DUITSLAND	Polen Tsjechë Hongarije Griekenland Roemenië Rusland	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN
Verenigd Koninkrijk	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

• Voor meer informatie over het product, raadpleeg https://eprel.ec.europa.eu/ of scan de QR-code op het energielabel dat bij het apparaat is geleverd.
