Tipo de produto	Frigorífico-congelador
Marca	Haier
Modelo	HTW7720CNMM
Dimensões (A x L x P)	2006 x 700 x 675 mm
Peso líquido	Aproximadamente 75 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Consumo de energia anual	195 kWh/ano
Classe de eficiência energética	B
Volume total	486 L
Volume frigorífico	344 L
Volume congelador	142 L
Autonomia de corte	12 h
Capacidade de congelação	10 kg/24h
Classe climática	SN, N, ST, T (10°C a 43°C)
Nível de ruído	37 dB(A)
Refrigerante	R600a (62 g)
Funções principais	Super refrigeração, Super congelação, Modo Férias, My Zone (3 modos), Zona de humidade ajustável, Alarme de porta, Bloqueio do painel, Wi-Fi
Tipo de iluminação	LED (classe de eficiência G)
Reversibilidade das portas	Sim
Descongelação	Automática
Manutenção e limpeza	Limpar a cada 4 semanas com um pano macio e detergente neutro; não utilizar limpador a vapor
Segurança	Bloqueio infantil (painel), alarme de porta, refrigerante inflamável R600a
Peças sobressalentes e reparabilidade	Peças disponíveis 7 a 10 anos; substituição da lâmpada LED por profissional
Garantia	2 anos (UE)

Perguntas frequentes - HTW7720CNMM HAIER

O que fazer se o frigorífico não arrefecer suficientemente?

Verifique se a temperatura está regulada corretamente, se a porta fecha bem e se a ventilação é suficiente. Consulte a tabela de resolução de problemas no manual para outras causas como a sujidade do condensador.

Como ativar o modo Super congelação?

Desbloqueie o painel premindo a tecla G durante 3 segundos, depois prima a tecla F (Super congelação). O indicador correspondente acende-se. A função desativa-se automaticamente após 50 horas.

Como limpar o frigorífico?

Desligue o aparelho. Limpe o interior e o exterior com um pano húmido embebido em água morna e um detergente suave. Não utilize limpador a vapor, escovas duras ou solventes. Enxagúe e seque.

O que significa o indicador Wi-Fi a piscar?

O módulo Wi-Fi está ativado e procura conectar-se. Descarregue a aplicação hOn e siga as instruções de emparelhamento. O ícone deixa de piscar quando estiver ligado.

Como regular a temperatura do frigorífico?

Desbloqueie o painel. Prima a tecla A para selecionar o compartimento frigorífico, depois prima sucessivamente até à temperatura desejada (de 1°C a 9°C). Confirme premindo outra tecla ou aguarde 5 segundos.

O que fazer se formar gelo no congelador?

Verifique se os alimentos estão bem embalados, se a porta fecha corretamente e se a vedação está limpa. A descongelação é automática. Se a geada persistir, consulte a tabela de resolução de problemas para outras causas.

Como utilizar a gaveta My Zone?

Prima a tecla C (My Zone) para escolher entre três modos: Frutas e legumes, 0°C Fresh ou Q-Cool. Um modo deve estar sempre ativo. A regulação aparece no painel.

O aparelho emite um bip, o que fazer?

O alarme sonoro indica que a porta do frigorífico ficou aberta mais de 15 minutos. Feche a porta para parar o bip. Se o problema persistir, verifique se algum alimento obstrui o fecho.

Posso inverter o sentido de abertura das portas?

Sim, o modelo permite a reversibilidade das portas. Siga os passos descritos no manual (secção 10.9). Recomenda-se serem duas pessoas e desligar o aparelho antes da operação.

Como economizar energia com este frigorífico?

Instale o aparelho num local bem ventilado, ao abrigo do sol. Não regule uma temperatura muito baixa, abra a porta com menos frequência e deixe arrefecer os alimentos quentes antes de os arrumar. Utilize os modos Super com moderação.

MANUAL DE UTILIZADOR HTW7720CNMM HAIER

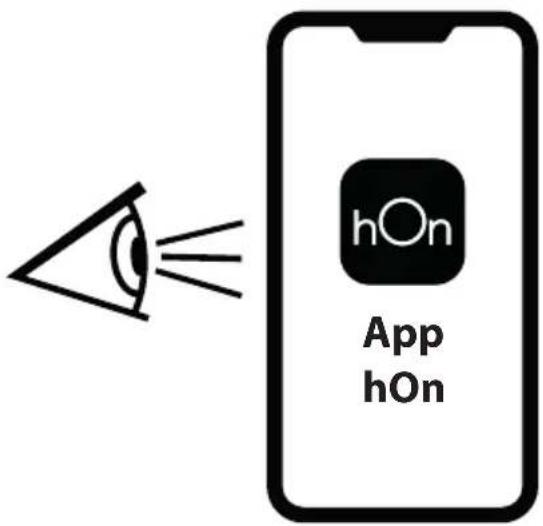

PROCEDIMENTO DE EMPAREIHAMENTO NO APLICATIVO

Informações gerais e dicas

1- Informações de segurança

Deve ler estas instruções cuidadosamente antes de usar o aparelho. As instruções contêm informação importante que o ajudará a obter o melhor do aparelho e assegurar a instalação segura, utilização e manutenção adequada.

Manter este manual em local conveniente para que o possa consultar sempre para a utilização segura e adequada do aparelho.

Se vender o aparelho, o oferecer, ou o deixar quando mudar de casa, ter certeza de também entregar este manual para o novo proprietário se familiarizar com o aparelho e as advertências de segurança.

Legenda

Advertência - Informação de Segurança Importante

Informação geral e dicas

Informação Ambiental

Eliminação

Ajude a proteger o ambiente e a saúde humana. Ponha a embalagem em contentores adequados para ser reciclada. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não eliminar aparelhos marcados com este símbolo com o lixo doméstico. Levar o produto para a sua instalação de reciclagem local ou contatar o seu serviço municipal.

ADVERTÊNCIA!

Risco de lesão ou asfixia!

Refrigerantes e gases devem ser eliminados profissionalmente. Assegurar que a tubagem do circuito de refrigeração não está danificada antes de ser eliminado adequadamente. Desligar o aparelho da corrente elétrica. Cortar os cabos de alimentação e eliminá-los. Retirar as prateleiras e gavetas bem como os vedantes e pegas da porta, para que crianças e animais não fiquem perto do aparelho.

1- Informação de Segurança 4 2- Utilização prevista 8 3- Descrição do produto 9 4- Painel de controlo 11 5- Uso 12 6- Dicas para poupar energia 22 7- Equipamento 23 8- Cuidado e Limpeza 26 9- Resolução de problemas 29 10- Instalação 32 11- Dados técnicos 37 12- Serviço ao cliente 38

1- Informação de Segurança

Antes de ligar o aparelho pela primeira vez, leia as seguintes dicas de segurança!

ADVERTÊNCIA!

Antes da primeira utilização

Assegurar que não há danos de transporte. - Remover toda a embalagem e mantê-la fora do alcance das crianças. ▶ Aguardar... - Aguardar... - Aguardar... - Aguardar... - Manusear o aparelho sempre com cuidado, especialmente quando é pesado. Instalação - O aparelho deve ser colocado num local bem ventilado. Garantir espaço de pelo menos 10 cm por cima e 10 cm à volta do aparelho. Nunca colocar o aparelho numa zona húmida ou local onde possa ser salpicado com água. Limpar salpicos e manchas de água com um pano limpo e suave. - Não instalar o aparelho à luz solar direta ou perto de superfícies quentes (p. ex. fogões, aquecedores). - Instalar e nivelar o aparelho numa zona adequada ao seu tamanho e utilização. - Manter as aberturas de ventilação no aparelho ou na estrutura embutida sem obstrução. - Assegurar que a informação elétrica na chapa de características está de acordo com a fonte de alimentação. Se não estiver, contactar um eletricista. ▶ O aparelho funciona com uma fonte de alimentação de 220-240 VAC/50 Hz. Flutuação anómala de tensão pode provocar falha de arranque do aparelho, ou danificar o controlo de temperatura ou compressor, ou causar um ruído anómalo durante o funcionamento. Em tais casos, deve ser montado um regulador automático. - Usar uma tomada com ligação à terra para a fonte de alimentação que seja acessível facilmente. O aparelho deve ser ligado à terra. - Apenas para RU: O cabo de alimentação do aparelho está... (texto ilegível) - Não usar adaptadores multi-fichas ou cabos de extensão. Garantir que o cabo de alimentação não está preso pelo frigorífico. Não pisar no cabo de alimentação. ▶ Não danificar o circuito de refrigeração.

ADVERTÊNCIA!

Uso diário

• Este equipamento pode ser utilizado por crianças a partir de 8 anos e mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, se lhes tiver sido dada supervisão ou instrução relativamente ao uso do equipamento de uma forma segura e entenderem os riscos envolvidos.
• Manter as crianças com menos de 3 anos afastadas do aparelho, a menos que estejam supervisionadas constantemente. As crianças não devem brincar com o aparelho. ▶Seguir estas instruções se gás de refrigeração ou outro gás inflamável for libertado perto do aparelho: desligar a válvula do gás libertado, abrir as portas e janelas e não desligar uma ficha no cabo de alimentação do frigorífico ou de qualquer outro aparelho. Notar que o aparelho está concebido para funcionar numa faixa de ambiente específica entre 10 e 43°C. O aparelho pode não funcionar corretamente se for deixado por um longo período a uma temperatura acima ou abaixo do intervalo indicado.
• Não colocar artigos instáveis (objetos pesados, recipientes cheios de água) em cima do frigorífico, para evitar danos pessoais ou choque elétrico causado pelo contacto com água.
• Não puxar pelas prateleiras da porta. A porta deve ser puxada inclinada, a prateleira para garrafas deve ser puxada para fora, ou o aparelho pode tombar. Abrir e fechar as portas apenas com as pegas. O espaço entre as portas e o armário é muito estreito. Não estender as suas mãos nestas zonas para evitar apertar os seus dedos. Abrir ou fechar as portas do frigorífico apenas quando não há crianças ao alcance do movimento da porta.
• Não guardar ou usar materiais inflamáveis, explosivos ou corrosivos no aparelho ou na sua proximidade.
• Não armazenar medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um aparelho doméstico. Não é recomendado para armazenar materiais que necessitem de temperaturas rigorosas.
• Nunca guardar líquidos em garrafas ou latas (além de elevada percentagem de espirituosos) especialmente bebidas carbonatadas no congelador, pois podem explodir durante a congelação.
• Verificar a condição dos alimentos se tiver havido um aquecimento no frigorífico.

ADVERTÊNCIA!

Uso diário

• Não definir temperatura baixa desnecessariamente no compartimento frigorífico. Podem ocorrer temperaturas negativas em definições elevadas. Atenção: As garrafas podem explodir.
• Não tocar em alimentos congelados com as mãos molhadas (usar luvas). Especialmente não comer sorvetes imediatamente depois de os retirar do compartimento congelador. Há o risco de congelar ou a formação de bolhas por gelo. Primeiros socorros: pôr imediatamente sob água corrente fria. Não retirar!
• Não tocar na superfície inferior do compartimento de armazenamento do congelador quando está a funcionar, especialmente com as mãos molhadas, pois as suas mãos podem congelar em contacto com a superfície.
• Desligar o aparelho quando de uma falha de alimentação ou antes de limpar. Esperar pelo menos 5 minutos antes de reiniciar o aparelho. Arranques frequentes podem danificar o compressor.
• Não usar dispositivos elétricos no interior dos compartimentos de armazenamento de alimentos do aparelho, a menos que sejam do tipo recomendado pelo fabricante.

Manutenção / limpeza

• Assegurar que as crianças são supervisionadas se fizerem limpeza e manutenção.
• Desligar o aparelho da fonte de alimentação antes de realizar qualquer manutenção de rotina. Esperar pelo menos 5 minutos antes de reiniciar o aparelho, quando arranques podem danificar o compressor. ▶ Segurar a ficha, não o cabo, quando desligar o aparelho.
• Não raspar geada e gelo com objetos cortantes. Não usar pulverizadores, aquecedores elétricos como aquecedor, secador de cabelo, limpeza a vapor ou outras fontes de calor, a fim de evitar danos às peças de plástico.
• Não usar dispositivos mecânicos nem outros meios para acelerar o processo de descongelação, exceto os recomendados pelo fabricante. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência ou uma pessoa igualmente qualificada, de modo a evitar perigo.
• Não tentar reparar, desmontar ou alterar o aparelho autonomamente. Em caso de reparação, deve contactar o serviço ao cliente.

ADVERTÊNCIA!

Manutenção / limpeza

• Eliminar a sujidade na parte traseira do aparelho pelo menos uma vez por ano para evitar perigo de incêndio, bem como aumento do consumo de energia.
• Não pulverizar ou enxaguar o aparelho durante a limpeza.
• Não usar pulverizador ou vaporizador de água para limpar o aparelho.
• Não limpar as prateleiras de vidro frias com água quente. Mudança de temperatura súbita pode provocar a quebra do vidro.

Informação do gás refrigerante

ADVERTÊNCIA!

O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Assegurar que o circuito refrigerante não foi danificado durante o transporte ou instalação. Libertação de refrigerante pode causar danos nos olhos ou detonação. Se ocorreu um dano, manter afastado de fontes de fogo abertas, ventilar bem a divisão, não ligar ou desligar os cabos de alimentação do aparelho ou de qualquer outro aparelho. Informar o serviço ao cliente.

No caso de contacto dos olhos com o refrigerante, enxaguá-los imediatamente sob água corrente e contactar o especialista de olhos imediatamente.

ATENÇÃO!

Quando fecha a porta, a barra da porta vertical na porta esquerda deve ser dobrada para dentro (1).

Se tentar fechar a porta esquerda e a barra vertical da mesma não se encontrar dobrada (2), deve em primeiro lugar dobrá-la, caso contrário a barra da porta baterá no eixo de fixação ou na porta do lado direito. Assim, ocorrerão danos na barra da porta ou uma fuga.

Existe uma LINHA de aquecimento no interior da barra da porta vertical. A temperatura da superfície aumenta ligeiramente, o que é normal e não afetará o funcionamento do frigorífico.

2- Utilização prevista

2.1- Utilização prevista

Este aparelho é indicado para refrigerar e congelar alimentos. Foi concebido exclusivamente para utilização no interior seco de casa. Não está previsto para utilização comercial ou industrial.

Não são permitidas alterações ou modificações ao aparelho. Utilização não indicada pode causar perigos e perda de solicitação de garantia.

2.2 Acessórios

Verificar os acessórios e literatura em conformidade com esta lista (Fig. 2.2):

2.2

Prateleira de cubos de gelo com tampa para ovos

Dobradiças da porta

Etiqueta energética

Cartão de garantia

Manual do utilizador

*HTW7720ENMP/HTW7720ENMB/HTW7720ENPT/HTW7720CNMM

Aviso: Diferenças

Devido a alterações técnicas e a modelos diferentes, algumas das ilustrações neste manual podem ser diferentes do seu modelo.

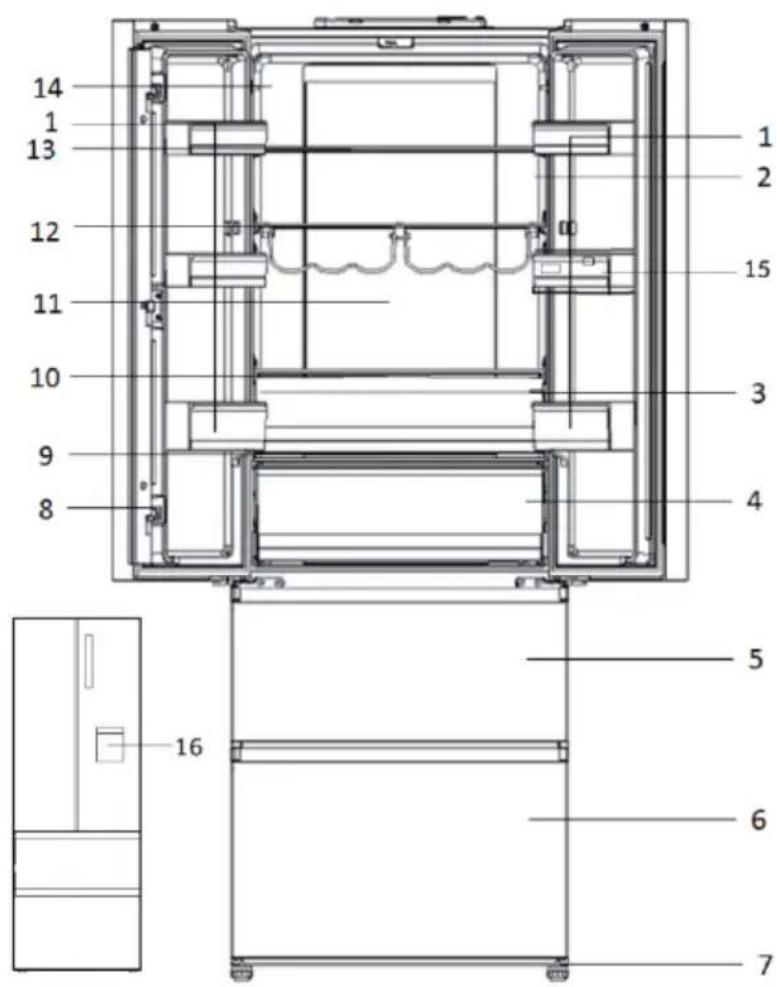

Imagem do aparelho (Fig. 3)

modelo: HFW7720EWMP

1 Prateleira da porta 9 Tampa de vidro da gaveta My Zone 2 O.K.- indicador de temperatura (opcional) 10 Tampa de vidro da gaveta Humidity 3 Gaveta Humidity Zone 4 Gaveta My Zone 5 Gaveta superior do congelador 6 Gaveta inferior do congelador 14 Placa de classificação 7 Pés ajustáveis 8 Viga da porta

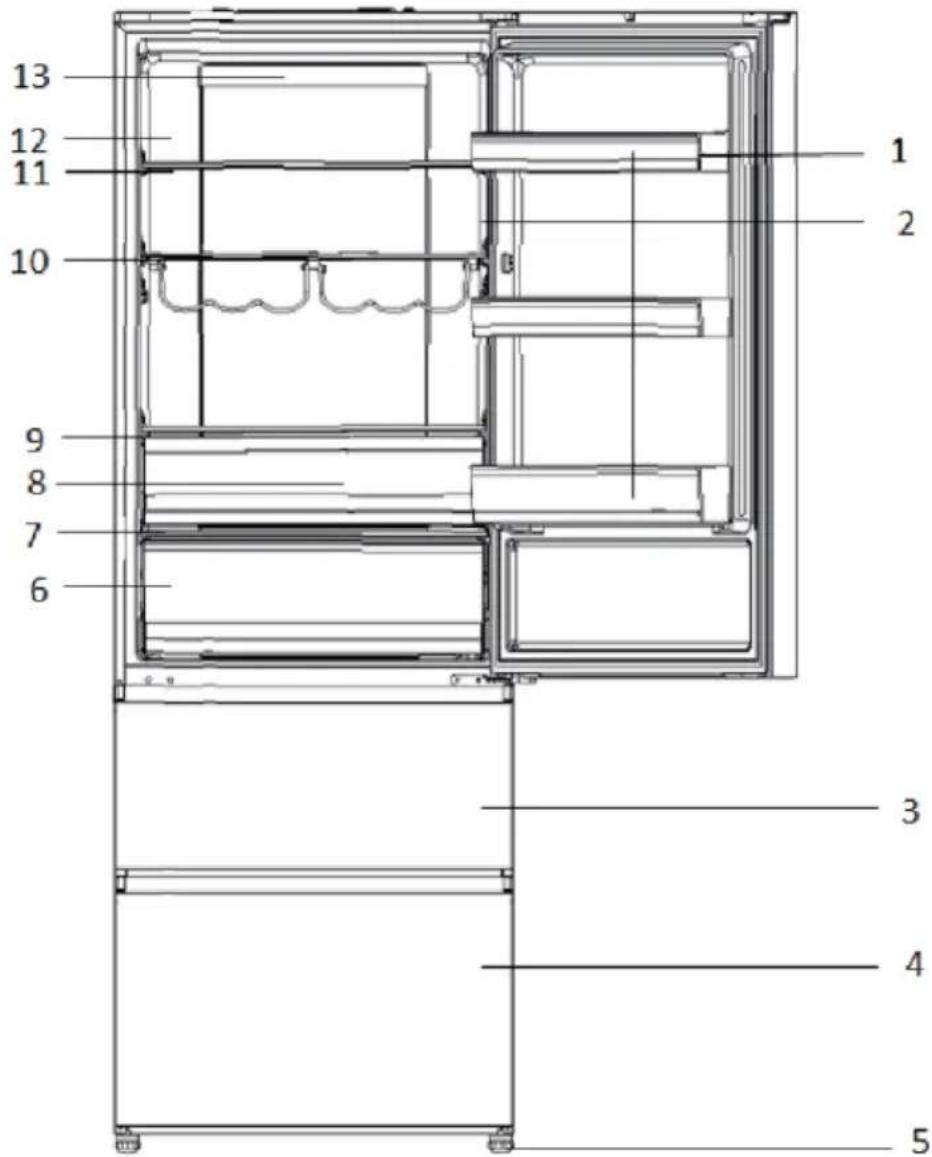

3- Descrição do produto

PT

modelo: HTW7720ENMP /HTW7720ENMB/HTW7720ENPT/HTW7720DNMP/ HTW7720BNMM/HTW7720CNMM

1 Prateleira da porta 2 OK- indicador de temperatura (opcional) 3 Gaveta superior do congelador 4 Gaveta inferior do congelador 5 Pés ajustáveis 6 Gaveta My Zone 7 Tampa de vidro da gaveta My Zone 8 Gaveta Humidity Zone

9 Tampa de vidro da gaveta Humidity

10 Suporte para garrafas 11 Prateleira de vidro 12 Placa de classificação 13 Lâmpada traseira

Painel de controlo (Fig. 4)

Teclas:

A Regulação da temperatura do frigorífico B Regulação da temperatura do congelador C Configuração My Zone D Modelo Auto Set (ajuste automático) e função Wifi on/off E Função Super Cool e função Holiday (férias) on/off F Função Super Freeze on/off G Bloqueio/Desbloqueio do painel

Indicadores:

a Temperatura do frigorífico b Temperatura do congelador c Função My Zone d1 Função Wifi d2 Função Holiday d3 Modo Auto Set (ajuste automático) e Função Super-Cool f Função Super-Freeze g Bloqueio do painel

5.1 Antes da primeira utilização

• Remova todos os materiais de embalagem, mantenha-os fora do alcance das crianças e elimine-os de forma ecológica.
• Limpe o interior e exterior do aparelho com água e um detergente suave antes de lá colocar qualquer alimento. Depois do aparelho ter sido nivelado e limpo, espere cerca de 2 horas antes de o ligar à fonte de alimentação. Consulte a secção INSTALAÇÃO.
• Pré-arrefeça os compartimentos em definições elevadas antes de colocar alimentos. A função Congelamento Intenso ajuda a arrefecer rapidamente o compartimento do congelador. As temperaturas do frigorífico e do congelador são automaticamente definidas para 5°C e -18°C, respectivamente. Estas são as definições recomendadas. Se pretendido, pode alterar estas temperaturas manualmente. Deve consultar MODO DE AJUSTE MANUAL.

5.2 Teclas do sensor

Os botões no painel de controlo são teclas sensíveis, que respondem quando toca suavemente com o dedo.

5.3 Ligar/desligar o aparelho

O aparelho fica a funcionar assim que é ligado à fonte de alimentação.

Quando o aparelho é ligado pela primeira vez, as temperaturas atuais do frigorífico e congelador ("a" e "b") são exibidas. O visor piscará. Se as portas estiverem fechadas, desligará antes de 30 segundos. Talvez o bloqueio do painel esteja ativo.

Observação: Predefinições

• O aparelho é predefinido para as temperaturas recomendadas de 5°C (frigorífico) e -18°C (congelador). Em condições ambientais normais não precisa de definir uma temperatura. A função de predefinição para a gaveta de Minha Zona é de fruta e vegetais.
• Quando o aparelho é ligado antes de desligado da fonte de alimentação elétrica, demorará até 12 horas a atingir as temperaturas corretas.

Esvaziar o aparelho antes de o desligar. Para desligar o aparelho, retirar o cabo de alimentação da tomada.

5.4 Modo férias

O visor desliga automaticamente 30 segundos depois de premir uma tecla. O visor bloqueará automaticamente. Acende automaticamente quando premir qualquer tecla ou abrir a porta/gaveta.

5.5

3 Seg. Lock

5.5 Bloquear/Desbloquear o painel

Observação: Bloqueio de painel

O painel de controlo é bloqueado automaticamente se não for premido qualquer botão durante 30 segundos. Para quaisquer definições o painel de controlo deve estar desbloqueado.

Premir a tecla "G" durante 3 segundos para bloquear todos os elementos do painel contra a ativação. (Fig.5.5). O indicador "e" relacionado é exibido. Para desbloquear premir a tecla de novo.

5.6 Alarme de abertura da porta

Quando uma das portas do frigorífico estiver aberta durante mais de tempo, soar o alarme de abertura da porta. O alarme pode ser silenciado fechando a porta. Se a porta estiver aberta durante mais de 7 minutos, a luz inferior do frigorífico e a iluminação do painel de controlo desligará automaticamente.

5.7 Selecionar o modo de funcionamento

Deve precisar de selecionar um dos vários modos de funcionamento para definir o aparelho:

5.7.1 Modo Definição Automática

Se não tiver requisitos especiais, recomendamos a utilização do modo de Definição Automática:

No modo de Definição Automática, o aparelho pode fazer a definição de temperatura de acordo com a temperatura ambiente e mudança de temperatura no aparelho. Esta função é totalmente de mãos livres.

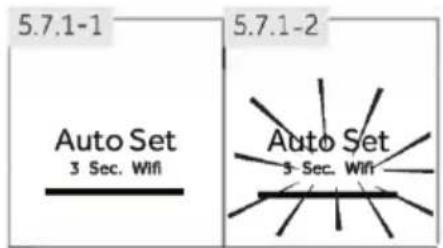

1. Desbloquear o painel tocando na tecla "G" se estiver bloqueada (Fig. 5.5).
2. Tocar na tecla "D" (Fig. 5.7.1-1).
3. O indicador "d2" acende e a função está ativada (Fig. 5.7.1-2).

Repetindo os passos acima ou selecionando outra função pode desligar esta função de novo.

5.7.2 Modo de ajuste manual

Se quer ajustar manualmente a temperatura do aparelho de modo a guardar um alimento em particular, pode definir a temperatura através da tecla de ajuste da temperatura:

Observação: Conflito com outras funções

A temperatura não pode ser ajustada, se não estiver ativada qualquer outra função (Frio intenso, Congelamento intenso, Férias ou Definição Automática) ou o visor estiver bloqueado. O indicador correspondente piscará acompanhado com uma campainha.

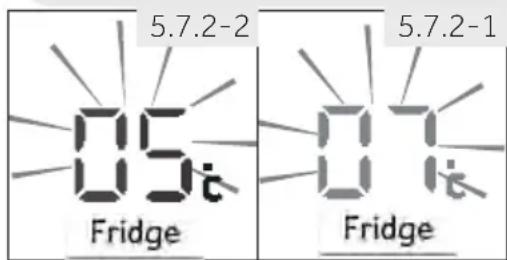

5.7.2.1 Ajustar a temperatura do frigorífico

1. Desbloquear o painel tocando na tecla "G" se estiver bloqueada (Fig. 5.5).
2. Tocar na tecla "A" (Frigorífico) para selecionar o compartimento frigorífico. A temperatura atual no compartimento frigorífico é exibida (Fig. 5.7.2-1).
3. Tocar sequencialmente a tecla "A" (Frigorífico) até que o valor de temperatura desejado esteja a piscar (Fig. 5.7.2-2). Soará um sinal de cada vez que tocar numa tecla. A temperatura aumenta em sequências de 1°C de um mínimo de 1°C a um máximo de 9°C. A temperatura ideal no frigorífico é 5°C. Temperaturas mais frias significam consumo de energia desnecessário.
4. Tocar em qualquer tecla exceto "A" (Frigorífico) para confirmar, ou as definições confirmam-se automaticamente depois de 5 segundos. As temperaturas exibidas deixam de piscar.

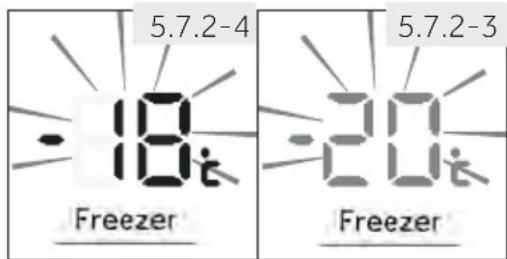

5.7.2.2 Ajustar a temperatura do congelador

1. Desbloquear o painel tocando na tecla "G" se estiver bloqueada (Fig. 5.5).
2. Tocar na tecla "B" (Congelador) para selecionar o compartimento congelador. A temperatura atual no compartimento congelador é exibida (Fig. 5.7.2-3).
3. Tocar sequencialmente na tecla "B" (Congelador) até que o valor de temperatura desejado esteja a piscar (Fig. 5.7.2-4). Soará um sinal de cada vez que premir uma tecla. A temperatura aumenta em sequências de 1°C de -14°C a -24°C . A temperatura ideal no congelador é -18°C . Temperaturas mais frias significam consumo de energia desnecessário.
4. Tocar em qualquer tecla exceto "B" (Congelador) para confirmar, ou as definições confirmam-se automaticamente antes de 5 segundos. As temperaturas exibidas deixam de piscar.

Observação: Influências sobre as temperaturas

As temperaturas interiores são influenciadas pelos seguintes fatores:

• Temperatura ambiente

Quantidade de alimentos guardados

Frequência de abertura da porta

Instalação do aparelho

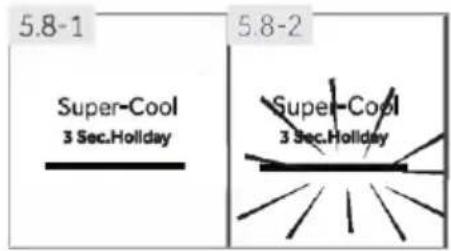

5.8 Função Frio intenso

Ligar a função Frio intenso se for guardada uma grande quantidade de alimentos (por exemplo, depois de uma compra). A função Frio intenso acelera o arrefecimento de alimentos frescos e protege os alimentos já guardados de aquecimento indesejável.

Quando a função começa, a temperatura está quase +1°C

1. Desbloquear o painel tocando na tecla "G" se estiver bloqueada (Fig. 5.5).
2. Tocar na tecla "E" (Frio intenso) (Fig. 5.8.-1).
3. O indicador "e" acende e a função está ativada (Fig. 5.8.-2).

Repetindo os passos acima ou selecionando outra função pode desligar esta função de novo.

Observação: Desligar automático

Esta função será desativada automaticamente quando a função tenha sido utilizada no modo por mais de 4 horas.

5.9 Função Congelamento Intenso

Os alimentos frescos devem ser congelados tão rapidamente quanto possível até ao núcleo. Isto preserva o melhor valor nutricional, aparência e sabor. A função Congelamento Intenso acelera o congelamento de alimentos frescos e protege os alimentos já guardados de aquecimento indesejável. Se precisar de congelar uma grande quantidade de alimentos de uma só vez, é recomendado definir a função Congelamento Intenso 24h antes da utilização do espaço congelador. Quando a função começa, a temperatura é inferior a -24°C.

1. Desbloquear o painel tocando na tecla "G" se estiver bloqueada (Fig. 5.5).
2. Tocar na tecla "F" (Frio intenso) (Fig. 5.9.-1).
3. O indicador "f" acende e a função está ativada (Fig. 5.9.-2).

Repetindo os passos acima ou selecionando outra função pode desligar esta função de novo.

Observação: Desligar automático

A função Congelamento Intenso desligará automaticamente às 50 horas. O aparelho fica quando a funcionar à temperatura definida previamente.

5- Uso

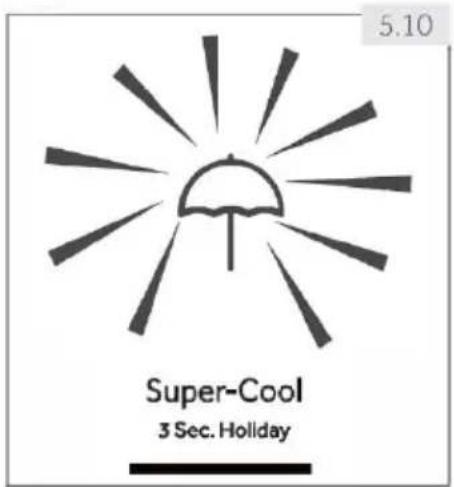

5.10 Função Férias

Esta função define a temperatura do frigorífico para 17°C permanente.

Isto permite manter a porta do frigorífico vazio fechada sem causar odor ou mofo - durante uma longa ausência (p.ex. durante as férias). O compartimento congelador está livre para a sua definição.

1. Desbloquear o painel tocando na tecla "G" se estiver bloqueada (Fig. 5.5).
2. Tocar na tecla "D" (Definição Automática) durante 3 segundos (Fig. 5.10). O indicador "d1" acende e a função está ativada.

Repetindo os passos acima ou selecionando outra função pode desligar esta função de novo.

ADVERTÊNCIA!

Na função Férias, os ícones de definição "Fruta e Veg.", "Refrigeração rápida" e "Minha Zona" são desligados e a temperatura da Minha Zona não pode ser ajustada. O compartimento do frigorífico e a Minha Zona irão exibir a definição anterior quando estiverem a sair da função Férias.

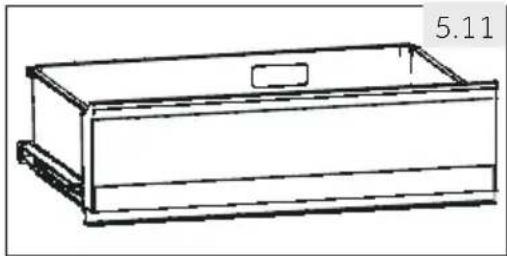

5.11 Gaveta Minha Zona

O compartimento frigorífico está equipado com a gaveta Minha Zona (Fig. 5.11). Estão disponíveis as seguintes funções:

5.11.1 Função Fruta e Vegetais

Esta função é adequada para armazenar frutas e vegetais frescos.

Observação: Função fruta e vegetais

Frutos sensíveis ao frio como ananás, abacate, bananas, toranjas e legumes tais como batatas, berinjelas, feijões, pepinos, abobrinha e tomates e queijo não devem ser guardados na gaveta Minha Zona.

5.11.2 Função Frescos a 0°C

Esta função define a temperatura na gaveta Minha Zona a 0°C. Adequada para armazenar alimentos frescos tais como carne ou produtos instantâneos. A maioria dos alimentos ficam frescos a 0°C, mas não congelados.

Observação: Função fresca a 0 °C

Devido a diferentes teores de água da carne, alguma carne com mais umidade ficará congelada a temperaturas abaixo de 0 °C. Assim, a carne "cortada imediatamente" deve ser guardada na caixa Minha Zona, com temperaturas mín. de 0 °C.

Observação: Gaveta de Minha Zona

Deve estar sempre ativada uma das funções do compartimento Minha Zona - Para reduzir a temperatura do compartimento frigorífico usar a função Q-Cool. Para a aumentar, usar a função Frutas e Vegetais.

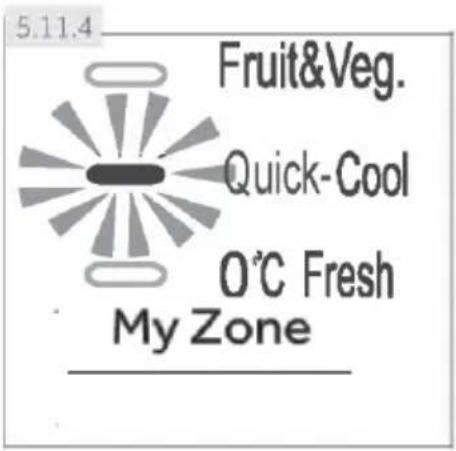

5.11.4 Selecionar função para caixa Minha Zona

1. Desbloquear o painel tocando na tecla "G" se estiver bloqueada (Fig. 5.5).
2. Tocar subsequentemente "C" (Minha Zona) até que a função "c" esteja a piscar (Fig. 5.11.4).
3. Após alguns segundos o indicador "c" ficará permanentemente brilhante e a definição é confirmada.

5.12 CAIXA DE HUMIDADE

A umidade da gaveta é ajustável (deslizar o bloco de deslizamento para a esquerda para reduzir o nível de umidade e para o lado oposto para aumentar o nível de umidade).

5.13 Dicas para guardar alimentos frescos

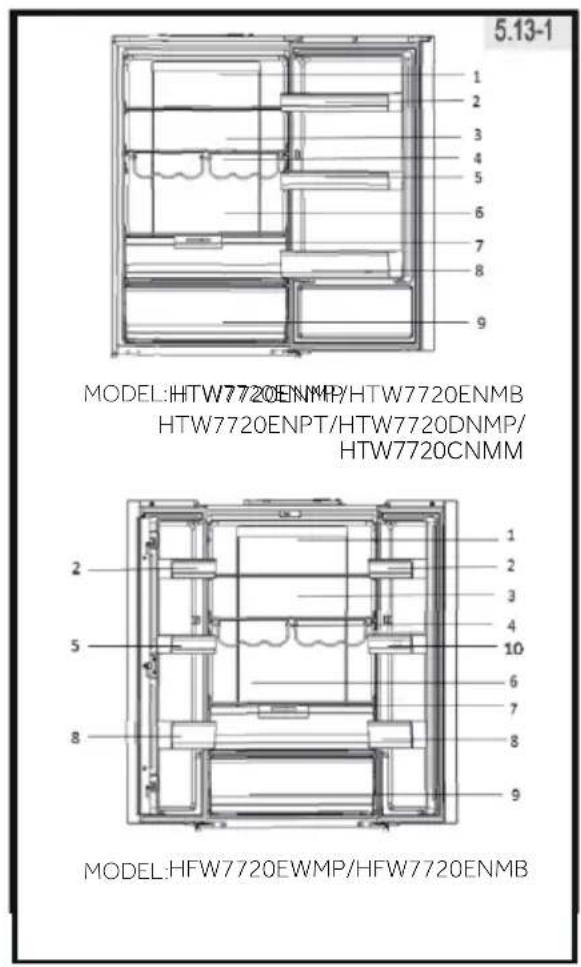

5.13.1 Guardar no compartimento frigorífico

• Manter a temperatura do seu frigorífico abaixo dos 5 °C. Alimentos quentes devem ser arrefecidos para a temperatura ambiente antes de guardar no aparelho. Alimentos guardados no frigorífico devem ser lavados e secos antes de guardar. Alimentos para serem guardados devem ser vedados adequadamente para evitar alterações de odor ou sabor.
• Não guardar quantidades excessivas de alimentos. Deixar espaços entre os alimentos para permitir que o ar frio flua à sua volta, para um resfriamento melhor e mais homogêneo. Alimentos consumidos diariamente devem ser guardados à frente na prateleira. Deixar um espaço entre os alimentos e as paredes interiores, permitindo que o ar flua. De modo especial, não guardar os alimentos contra a parede traseira: os alimentos podem congelar contra esta parede. Evitar o contato direto dos alimentos (especialmente alimentos oleosos e ácidos) com o revestimento interior, pois o óleo/ácido pode corroer o revestimento interior. Limpar a sujeira oleosa/ácida sempre que a encontrar.
• Os alimentos congelados podem ser descongelados lentamente no compartimento do frigorífico. Isto poupa energia.
• Odores desagradáveis dentro do frigorífico são um sinal de que algo foi derramado e é necessária limpeza. Consultar CUIDADO E LIMPEZA. Alimentos diferentes devem ser colocados em zonas diferentes de acordo com as suas propriedades (Fig.: 5.13.1).

1 Picles, alimentos enlatados, etc. 2 Manteiga, queijo, ovos, especiarias, etc. 3 Aperitivos, etc. 4 Vinho, champanhe, etc. 5 Ovos, alimentos enlatados, especiarias, etc. 6 Massa, leite, tofu, produtos lácteos, etc. 7 CAIXA DE HUMIDADE: saladas, fruta e vegetais. 8 Bebidas e alimentos engarrafados. 9 Gaveta M Minha Zona: Fruta, vegetais, saladas (fruta e vegetais), bebidas em lata (Q-cool), alimentos frescos crus (0°C Frescos).

1 Picles, alimentos enlatados, etc. 2 Manteiga, queijo, ovos, especiarias, etc. 3 Aperitivos, etc. 4 Vinho, champanhe, etc. 5 Ovos, alimentos enlatados, especiarias, etc. 6 Massa, leite, tofu, produtos lácteos, etc. 7 CAIXA DE HUMIDADE: saladas, fruta e vegetais. 8 Bebidas e alimentos engarrafados. 9 Gaveta M Minha Zona: Fruta, vegetais, saladas (fruta e vegetais), bebidas em lata (Q-cool), alimentos frescos crus (0°C Frescos). 10 Tanque de água: para armazenar água potável.

5.13.2 Armazenamento no compartimento do congelador

• Manter a temperatura do congelador em -18 °C.

24 horas antes de congelar, ligar a função Congelamento Intenso; para pequenas quantidades de alimentos são suficientes 4-6 horas. Alimentos quentes devem ser arrefecidos para a temperatura ambiente antes de guardar no compartimento congelador. Os alimentos cortados em pequenas porções congelarão mais rapidamente e será mais fácil descongelar e cozinhar. O peso recomendado para cada porção é de menos de 2,5 kg. É melhor embalar os alimentos antes de os pôr no congelador. O exterior da embalagem deve ser seco para que os sacos se colem. Os materiais de embalagem devem ser isentos de cheiro, herméticos, não venenosos e não tóxicos. A fim de fazer a expiração do tempo de armazenamento, deve anotar a data de congelamento, limite de tempo e nome do alimento na embalagem de acordo com os períodos de armazenamento dos diferentes alimentos. ADVERTÊNCIA! Ácido, alcalinos e sal, etc. podem corroer a superfície interna do congelador. Não colocar os alimentos com estas substâncias (p.ex. marisco) diretamente na superfície interna. Água salgada no congelador deve ser limpa imediatamente. Não exceder os prazos de armazenagem de alimentos recomendados pelos fabricantes. Retirar apenas a quantidade de alimento necessária do congelador. Consumir rapidamente alimentos descongelados. Alimentos descongelados não devem ser congelados de novo a menos que cozinhados previamente, para se tornarem menos comestíveis. Não colocar quantidades excessivas de alimentos frescos no compartimento congelador. Consultar a capacidade de congelamento do congelador - Consultar DADOS TÉCNICOS ou dados na placa de características. Os alimentos podem ser guardados no congelador à temperatura de menos -18°C durante 2 a 12 meses, dependendo das suas propriedades (p.ex. carne: 3-12 meses, legumes: 6-12 meses). Quando congelar alimentos frescos, evitar que fiquem em contato com alimentos já congelados. Risco de descongelamento!

5.13.3 Quando guardar alimentos congelados comercialmente, deve seguir estas orientações:

Seguir sempre as orientações sobre qual o período de tempo que devem ser guardados. Não exceder estas orientações! Tentar manter o período de tempo entre a compra e a armazenagem tão curto quanto possível para preservar a qualidade dos alimentos. Comprar alimentos congelados que tenham sido guardados a uma temperatura de -18°C ou abaixo. Evitar comprar alimentos que tenham gelo ou geada na embalagem - Isto indica que o produto deve ter sido parcialmente descongelado e congelado de novo em determinada altura - subidas de temperatura afetam a qualidade dos alimentos.

5.14.1 Dispensador de água (HFW7720EWMP)

Com o dispensador de água (Fig.5.14.1) é possível servir-se de água potável. O depósito de água deve ser limpo antes da primeira utilização (ver CUIDADO E LIMPEZA).

AVISO!

Use apenas água potável.

1. Certifique-se de que o depósito de água está devidamente inserido (ver EQUIPAMENTO).
2. Rode e levante a tampa redonda (A) e encha o depósito de água com água potável fresca.
3. Encha água apenas até a marca (1,8 l), uma vez que pode transbordar quando se abre e fecha a porta.
4. Feche a tampa redonda até encaixar no lugar com um "clique".

DISPENSADOR DE ÁGUA

~ Antes de reabastecer, elimine a água residual e limpe o depósito de água. - Quando não precisar de água durante um tempo prolongado, esvazie o depósito de água e insira o depósito limpo. - A tampa (C) no depósito de água é usada para economizar energia. Se não quiser obter água do dispensador de água durante um longo período, por favor, instale a tampa na mesma para melhor isolamento e economia de energia.

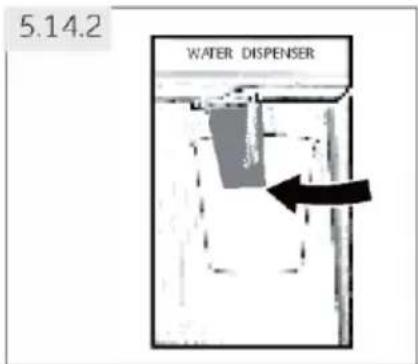

5.14.2 Obter água do dispensador

1. Coloque um copo debaixo da saída de água.
2. Empurre-o suavemente contra a alavanca dispensadora de água com o seu copo.

Certifique-se de que o copo está alinhado com o dispensador para evitar que a água salpique.

5.15 Configuração do modo Wi-Fi

PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO

Passo 1

• Faça download da aplicação hOn nas lojas

GET IT ON Google Play

Passo 2 Crie sua conta no hOn App ou faça login se você já tiver uma conta

Passo Siga as instruções de emparelhamento no aplicativo hOn

INFORMAÇÕES SOBRE O PRODUTO

Como ativar o módulo Wi-Fi:

Toque na tecla "D" no painel de controlo durante 3 segundos para ativar o módulo Wi-Fi. O módulo Wi-Fi está ligado, o ícone Wi-Fi começa a piscar. Se o frigorífico estiver inscrito, mas o Wi-Fi estiver desligado, o ícone piscará. Se o frigorífico estiver matriculado e ligado, o ícone Wi-Fi está sempre ligado. Para reiniciar o Wi-Fi, toque na tecla "D" no painel de controlo durante 3 segundos.

Dicas de poupança de energia

• Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO).
• Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores). Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia aumenta quanto menor for a temperatura do aparelho.
• Funções como SUPER-FREEZE ou SUPER-COOL consomem mais energia. Deixe os alimentos arrefecer antes de os colocar no aparelho. Abra a porta do aparelho o mínimo e tão brevemente quanto possível.
• Não encha demasiado o aparelho para evitar obstruir o fluxo de ar. Evite ar dentro das embalagens de alimentos.
• Mantenha os vedantes da porta limpos para que a porta feche sempre corretamente.
• Descongele alimentos congelados no frigorífico. A configuração mais economizadora de energia implica que a gaveta, caixa de alimentos e prateleiras estejam posicionadas no aparelho tal como vem de fábrica, e que os alimentos sejam colocados sem bloquear a saída de ar das condutas.

Fonte de luz (apenas LED) substituível por um profissional

Este produto contém uma fonte de luz com classe de energia energética G.

Compartmento	Classe de eficiência energetica	Modelo
Frigorífico	G	HTW7720ENMP HFW7720EWMP HTW7720ENMB HFW7720ENMB HTW7720ENPT HTW7720DNMP HTW7720BNMM HTW7720CNMM

Observação: Diferenças dependendo do Modelo

Devido aos diferentes modelos, o seu produto pode não ter todas as seguintes funções. Deve consultar DESCRIÇÃO DO PRODUTO.

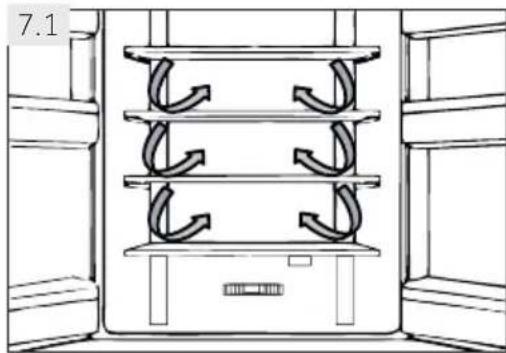

7.1 Fluxo de ar lateral

O frigorífico está equipado com um sistema de fluxo de ar lateral, com o qual os fluxos de ar frio estão em todo o nível da prateleira. (Fig. 7.1). Isto ajuda a manter uma temperatura uniforme para garantir que todo o alimento é mantido mais fresco por mais tempo.

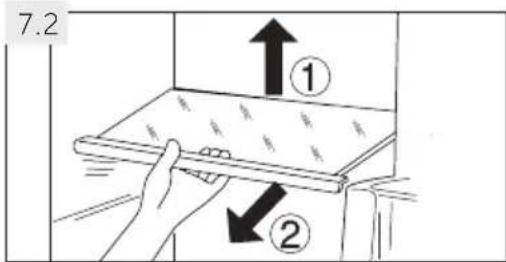

7.2 Prateleiras ajustáveis

A altura das prateleiras pode ser ajustada para combinar com as suas necessidades de armazenamento.

1. Para deslocar uma prateleira, remova-a primeiro levantando a sua extremidade traseira (1) e puxando-a para fora (2) (Fig. 7.2).
2. Para a recolocar, coloque-a sobre as saliências nos lados e empurre-a para a posição mais recuada até que a parte traseira da prateleira fique fixa no interior das ranhuras laterais.

Observação: Prateleiras

Assegure que todas as extremidades da prateleira estão niveladas.

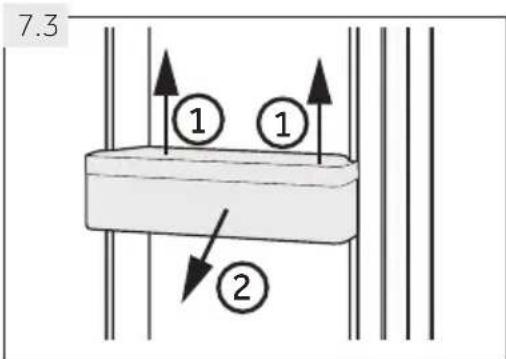

7.3 Prateleiras amovíveis da porta

As prateleiras da porta podem ser removidas para limpeza:

Coloque as mãos de cada lado da prateleira, levante para cima (1) e puxe para fora (2) (Fig. 7.3).

Para inserir a prateleira da porta, os passos acima são realizados na ordem inversa.

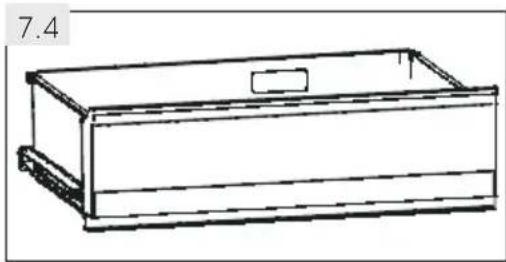

7.4 Gaveta Minha Zona

Para utilização e definição do compartimento Minha Zona (Fig. 7.4), deve verificar a seção UTILIZAÇÃO (gaveta Minha Zona).

7- Equipamento

PT

7.5 OPCIONAL: Indicador da temperatura OK

O indicador de temperatura OK (Fig. 7.5) pode ser usado para determinar temperaturas abaixo de +4°C. Reduzir gradualmente a temperatura se o sinal não indicar "OK".

Observação: Autocolante OK

Quando o aparelho é ligado, poderá demorar até 12 horas a atingir as temperaturas corretas.

7.6 Gaveta do congelador amovível

Para remover as prateleiras, puxá-las até à extensão máxima (1), elevar e remover (2) (Fig. 7.6).

Para inserir a gaveta, os passos acima são realizados na ordem inversa.

7.7 Depósito de água amovível

O depósito de água (Fig. 7.7) pode ser removido e reinstalado para limpeza da mesma forma que as prateleiras da porta.

~ Se o depósito de água não estiver devidamente inserido, a água pode escorrer da conexão. ~ Não use força excessiva ao remover ou instalar o depósito de água, para não danificar o tanque.

7.8. Gaveta do congelador -3D

As gavetas do congelador (Fig. 7.8) podem ser prolongadas a direito e completamente. São montadas em calhas telescópicas de fácil rolamento, assim pode guardar e remover os produtos congelados confortavelmente. Por causa do mecanismo de fecho da porta automático, o manuseamento é fácil e poupa energia.

ADVERTÊNCIA!

PT

7- Equipamento

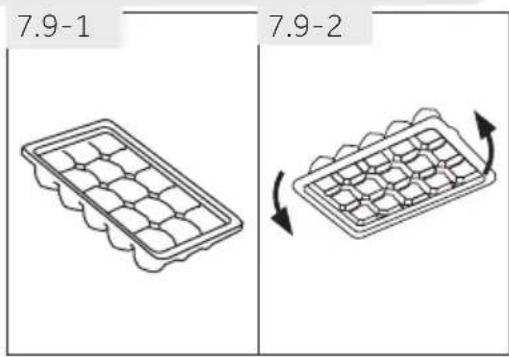

7.9 Prateleira de cubos de gelo

1. Encher a prateleira de cubos de gelo com 3/4 de água, fechar com a tampa e colocá-la na gaveta de armazenamento do congelador (Fig. 7.9-1).
2. Torcer a bandeja de cubos de gelo ou mantê-la um pouco sob água corrente para soltar os cubos de gelo (Fig. 7.9-2).

7.10 Luz do dia

A luz interior de LED acende quando a porta é aberta. O desempenho das luzes não é afetado por qualquer outra definição do aparelho.

7.11 Prateleira para garrafas dobrável

Para uso normal:

1. Puxar para baixo os suportes da prateleira para garrafas (Fig. 7.11-1).
2. Colocar as garrafas na prateleira (Fig. 7.11-2).

Quando fora de uso, a prateleira para garrafas pode ser dobrada de modo a poupar espaço.

ADVERTÊNCIA!

Assegurar que o peso total das garrafas não excede 10kg

7.12 CAIXA DE HUMIDADE

Para utilização do compartimento CAIXA DE HUMIDADE (Fig. 7.12), deve verificar a seção UTILIZAÇÃO (CAIXA DE HUMIDADE).

ADVERTÊNCIA!

Desligar o aparelho da fonte de alimentação antes de proceder à limpeza.

8.1 Generalidades

Limpar o aparelho apenas quando pouco ou nenhum alimento esteja guardado.

O aparelho deve ser limpo a cada quatro semanas para boa manutenção e evitar maus cheiros nos alimentos guardados.

ADVERTÊNCIA!

• Não limpar o aparelho com escovas duras, escovas de aço, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, ácido ou soluções alcalinas. Deve limpar com detergente de frigorífico especial para evitar danos.
• Não pulverizar ou encharcar o aparelho durante a limpeza.
• Não usar pulverizador ou vaporizador de água para limpar o aparelho.
• Não limpar as prateleiras de vidro frias com água quente. Mudança de temperatura súbita pode provocar a quebra do vidro.
• Não tocar na superfície interior do compartimento de armazenamento do congelador, especialmente com as mãos molhadas, pois as suas mãos podem congelar na superfície. Em caso de aquecimento, verificar a condição dos produtos congelados.

▸ Manter sempre o vedante da porta limpo. - Limpar o interior e a estrutura do aparelho com uma esponja humedecida em água quente e detergente neutro (Fig. 8.1). Enxaguar e secar com pano suave. - Não limpar qualquer das peças do aparelho na máquina de lavar loiça. - Limpar o acessório apenas com água quente e detergente neutro. - Esperar pelo menos 5 minutos antes de reiniciar o aparelho, pois arranques frequentes podem danificar o compressor.

8.2 Descongelar

O descongelamento do frigorífico e do compartimento congelador é feito automaticamente; não é necessária qualquer operação manual.

A lâmpada adota LED como a sua fonte de luz, proporcionando baixo consumo de energia e longa vida útil. Se houver alguma anormalidade, deve contatar o serviço ao cliente. Consultar SERVIÇO AO CLIENTE.

ADVERTÊNCIA!

Não substituir por si a lâmpada LED, apenas deve ser substituída pelo fabricante ou agente de assistência autorizado.

A lâmpada adota LED como a sua fonte de luz, proporcionando baixo consumo de energia e longa vida útil. Se houver alguma anormalidade, deve contatar o serviço ao cliente. Consultar SERVIÇO AO CLIENTE.

Parâmetros da lâmpada:

Tensão 12V; Potência máx: 2 W

8.4

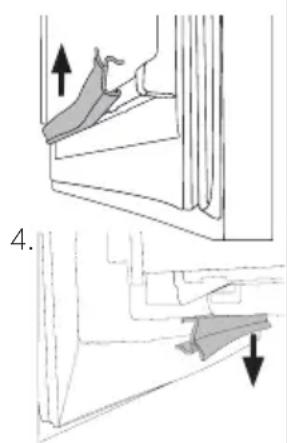

8.4 Vedantes da porta auxiliares amovíveis

Há seis vedantes da porta auxiliares na gaveta superior e inferior do congelador.

1. Colocar os cinco vedantes da porta indicados na gaveta superior e inferior do congelador (Fig 8.4-1).
2. Assegurar que as faixas curvas dos vedantes apontam para dentro quando as colocar (fig. 8.4-2).
3. Colocar o vedante inferior da gaveta superior como indicado (Fig. 8.4-3.).
4. Assegurar que as faixas curvas do vedante apontam para baixo quando colocar (Fig. 8.4-4.).

Obter os vedantes bem como os vedantes envolventes da porta / gaveta através do serviço ao cliente (consultar cartão de garantia).

8.5 Não utilização por período mais longo

Se o aparelho não for utilizado normalmente por um período de tempo alargado, e não usar a função Férias para o frigorífico:

Retirar os alimentos. Desligar o cabo de alimentação. Limpar o aparelho como descrito acima.

• Manter a porta e gavetas/porta do congelador abertas para evitar a criação de maus cheiros no interior.

Observação: Desligar

Desligar o aparelho apenas se estritamente necessário.

8.6 Deslocar o aparelho

1. Retirar todos os alimentos e desligar o aparelho.
2. Fixar prateleiras e outras peças móveis no frigorífico e congelador com fita adesiva.
3. Não inclinar o frigorífico mais de 45° para evitar danificar o sistema de refrigeração.

ADVERTÊNCIA!

• Não levantar o aparelho pelas pegas. Nunca colocar o aparelho horizontalmente no chão.

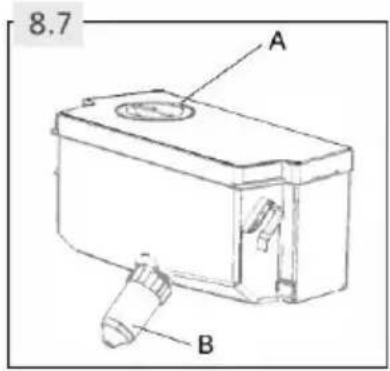

8.7 Limpeza do depósito de água (HFW7720EWMP)

1. Retire o depósito de água do aparelho.
2. Remova a tampa (Fig. 8.7-A).
3. Desenrosque a torneira dispensadora (Fig. 8.7-B)
4. Limpe o depósito e a torneira do dispensador com água morna e detergente de loiça líquido. Certifique-se de que enxagua o detergente.
5. Monte a torneira do dispensador, feche a tampa e volte a colocar o tanque no interior do aparelho.

Muitos problemas ocorridos podem ser resolvidos por si sem conhecimento específico. No caso de um problema, verificar todas as possibilidades e seguir as instruções abaixo antes de contactar um serviço pós-venda. Consultar SERVIÇO AO CLIENTE.

ADVERTÊNCIA!

• Antes da manutenção, desativar o aparelho e desligar a ficha de alimentação da tomada de rede.
• Equipamento elétrico deve ser assistido apenas por técnicos em eletricidade qualificados, porque reparações inapropriadas podem causar danos e consequências consideráveis.
• Um cabo de alimentação danificado apenas deve ser substituído pelo fabricante, pelo seu agente de assistência ou uma pessoa igualmente qualificada de modo a evitar algum perigo.

9.1 Tabela de resolução de problemas

Problema Causa Possível Solução Possível

O compressor não funciona.	·A ficha de alimentação não está li-gada à tomada elétrica. ·O aparecido está no ciclo de des-congelamento.	·Ligar a ficha de alimentação. ·Isto é normal para um descogelamento automatico.
O aparecido func- na frequentlymente ou funciona por um longo período de tempo.	·A temperatura inferior ou exterior é demasiado elevada. ·O aparecido esteve desligado por um longo período de tempo. ·Uma porta/gaveta do aparecido não está fechada hermeticamente. ·Uma porta/gaveta foi aberta de-masiado freqüentemente ou por muito tempo. ·A definição de temperatura para o compartmento do congelador é demasiado baixa. ·O vedante da porta/gaveta está sujo, desgastado, fendido ou de-sajustado. ·A circulacao de ar necessária não está garantida.	·Neste caso, é normal que o apare- lho funciona mais tempo. ·Normalamente, demora 8 a 12 ho- ras até o aparecido arrefecer com- pletamente. ·Fechar a porta/gaveta e assegurar que o aparecido está colocado num piso nivelado e não há alimentio ou recipiente a vibrar na porta. ·Não Abrir a porta/gaveta com de-masiada frequência. ·Definir a temperatura mais eleva- da até que uma temperatura do frigorífico sera obtida satisfatoria-mente. Demora 24 horas para que a temperatura do frigorífico fique estável. ·Limpar o vedante da porta/gave- ta ou substituí-los pelo service ao cliente. ·Assegurar ventilação adequada.
O interior do apare- lho está sujo e/ouCHEira.	·O interior do frigorífico precise de limpeza. ·Alimento de odor forte está guar- dado no frigorífico.	·Limar o interior do frigorífico. ·Envolver o-alimento totalmente.

Não está frio sufi-ciente no interior do aparecido.	·A temperatura está definida de-masiado elevada. ·Foram guardados alimentos muito quentes. ·Foram guardados alimentos muito quentes de uma vez. ·Os produits estao demasiadoproximas umas das outras. ·Uma porta/gaveta do aparelhono não está fechada hermeticamente. ·Uma porta/gaveta foi aberta demasiadofreqentemente ou por muito tempo.	·Reiniciar a temperatura. ·Deixar arrefecer sempre os pro-duutos antes de os guardar. ·Guardar sempre algumas quantidades de alimentos. ·Deixar um espaço entre os diver-sos alimentos permitindo o fluxo de ar. ·Fechar a porta/gaveta. ·Não Abrir a porta/gaveta com demasiada Frequência.
Não está frio sufi-ciente no interior do aparecido.	·A temperatura está definida de-masiado baixa. ·A funcao Ativar-Congelador está ativada ou a functionar há demasia-do tempo.	·Reiniciar a temperatura. ·Desligar a funcao Ativar-Congelador.
Formação de hu-midade no intere-rior do comparti-mente frigorífico.	·O clima é demasiado quente e de-masiado humido. ·Uma porta/gaveta do aparelhono não está fechada hermeticamente. ·Uma porta/gaveta foi aberta demasiadofreqentemente ou por muito tempo. ·Foram deixados recipientes de ali-mentos ou liquidos.	·Aumentar a temperatura. ·Fechar a porta/gaveta. ·Não Abrir a porta/gaveta com demasiada frequência. ·Deixar os alimentos quentes arre-fecerem à temperatura ambiente e cobrir alimentos e liquidos.
Humidade acu-mula na superficie exterior do frigo-rífico ou entre as portas/ports ou gaveta.	·O clima é demasiado quente e de-masiado humido. ·A porta/gaveta do aparelhono não está fechada hermeticamente. O ar frio no aparelhono e or ar quente exterior condensa-o.	·Isto é normal num clima humido e mudará quando ahumidade di-minuir. ·Assegurar que porta/gaveta é hermeticamente fechada.
Gelo e geada forte no compar-timento conge-lador.	·Os produits não foram devidamente embalados. ·Uma porta/gaveta do aparelhono não está fechada hermeticamente. ·Uma porta/gaveta foi aberta demasiadofreqentemente ou por muito tempo. ·O vedante da porta/gaveta está sujo, desgastado, fendido ou de-sajustado. ·Alguma coisa no interior evita que a porta/gaveta feche adequada-mente.	·Embalar sempre bem os produs- tos. ·Fechar a porta/gaveta. ·Não Abrir a porta/gaveta com demasiada frequência. ·Limpar o vedante da porta/gaveta ou substitui-os por novos. ·Reposicaoar as prateleiras, as prateleiras das portas, ou reci- prientes interiores para permitir que a porta/gaveta feche.
Problema	Causa Possível	Solução Possível
O aparelho faz sons anormais.	• O aparelho não está colocado num piso nivelado. • O aparelho está a tocar em algum objeto à sua volta.	• Ajustar os pés para nivelar o apar- reinho. • Removev objetivos à volta do apar- reinho.
Ouvirá um bipe de alarme.	• A porta do compartmento de ar- mazenamento do frigorífico está aberta.	• Fechar a porta ou silenciar o alar- memanualmente.
Ouvirá um leve zumbido.	• OSYSTEMA de anti-condensação está a funcional.	• Isto evita condensação e é nor- mal.
A iluminação inter- rior ou o Sistema de arrefecimento não funciona.	• A ficha de alimentação não está li- gada à tomadaétrica. • A fonte de alimentação não está intata. • A lâmpada LED está fora de servi- ço.	• Ligar a ficha de alimentação. • Verficar a alimentaçãoétrica à divisão. Contatar a Empresa local de eletricidade! • Deve contatar a assistência para mudar a lâmpada.
Os lados do apar- reinho e a chapa da porta ficamquentes.	• Isto é normal.	• -

9.2 Interrupção da alimentação

No caso de um corte de energia, os alimentos deverão permanecer seguramente frios por cerca de 12 horas. Seguir estas dicas durante uma interrupção de energia prolongada, especialmente no verão:

Abrir a porta/gaveta tão poucas vezes quanto possível. - Não por alimentos adicionais no aparelho durante uma interrupção de energia. Se for dada notificação prévia de uma interrupção de energia e a duração da interrupção for superior a 12 horas, fazer algum gelo e colocá-lo num recipiente na parte superior do compartimento do frigorífico. - É necessária uma inspeção dos produtos imediatamente após a interrupção. - Como a temperatura no frigorífico AUMENTA com uma interrupção de energia ou outra falha, o período de armazenamento e a qualidade dos alimentos serão reduzidos. Qualquer alimento que descongele deve ser consumido, ou cozinhado e congelado de novo (quando apropriado) logo antes de fazer riscos para a saúde.

1. Observação: Função de memória durante interrupção de energia

Após a reposição da energia, o aparelho continua com as definições que estavam definidas antes da falha de energia.

10.1 Desembalar

ADVERTÊNCIA!

O aparelho é pesado. Manusear sempre com menos de duas pessoas. - Manter todos os materiais de embalagem fora do alcance das crianças e eliminá-los de forma ecológica.

Retirar o aparelho da embalagem. - Remover todos os materiais de embalagem.

10.2 Condições ambientais

A temperatura da divisão deve ser sempre entre 10°C e 43°C. A temperatura ambiente influencia o funcionamento do aparelho. Certifique-se de que a divisão está bem ventilada e que a temperatura não desce abaixo de 10°C nem sobe acima de 43°C.

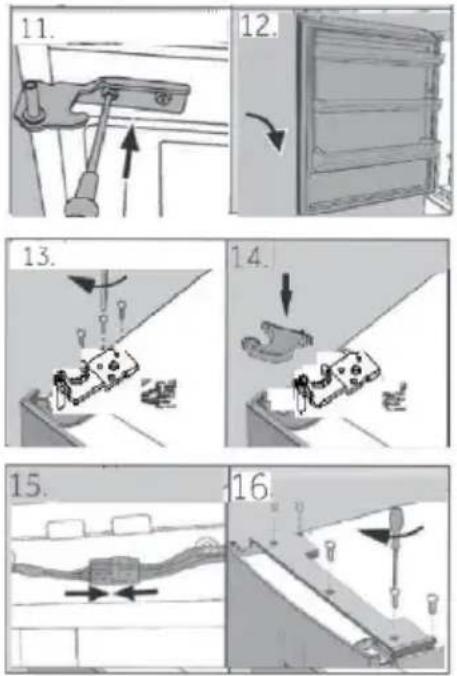

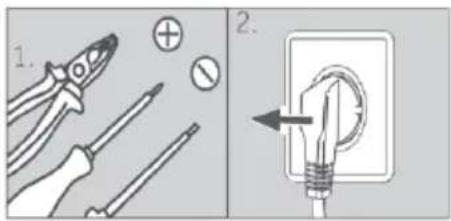

10.3 Reversibilidade da porta

(Apenas modelo HTW7720ENMP/HTW7720ENMB)

Antes de o aparelho estar instalado permanentemente, verificar a posição correta da dobradiça da porta. Se necessário, consultar a secção REVERSIBILIDADE DA PORTA.

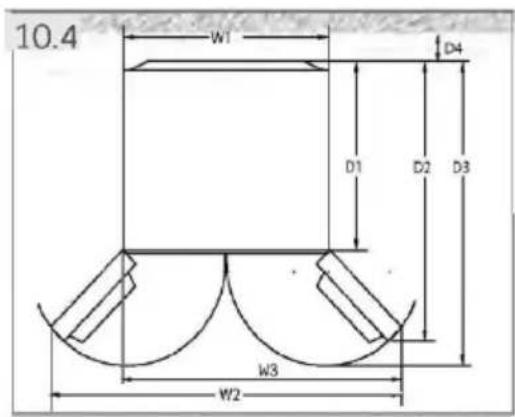

10.4 Recomendação de espaço

Espaço recomendado quando a porta é aberta. (Fig. 10.4):

Modelo	Largura em mm				Profundidade em mm			Distância atà à parede em mm
HTW7720DNMP	W1	W2	W3	D1	D2	D3	D4
HTW7720ENMP	700	-		1198.5	600	1140	1322	100
HTW7720ENMB
HTW7720ENPT
HFW7720EWMP	700	1188		-	600	887	966	100
HFW7720ENMB

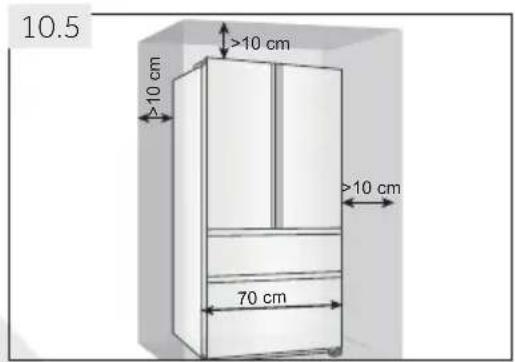

10.5 Corte transversal de ventilação

Para alcançar uma ventilação suficiente do aparelho por razões de segurança,

recomendamos observar as orientações

de recomendação de espaço (Fig. 10.5).

No caso dos aparelhos de instalação livre: «Este aparelho de refrigeração não se destina a ser utilizado como aparelho encastrável».

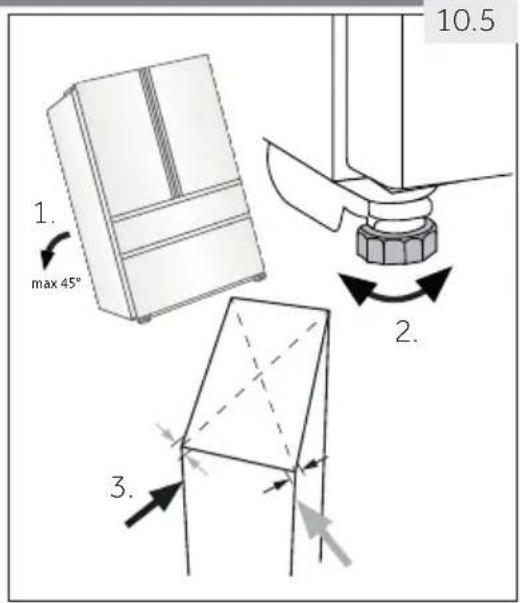

10.5 Nivelar o aparelho

O aparelho deve ser colocado numa superfície plana e sólida.

1. Inclinar ligeiramente o aparelho para trás (Fig. 10.5).
2. Ajustar os pés para o nível pretendido.
3. A estabilidade pode ser verificada abanando nas diagonais alternadamente. A oscilação ligeira deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode deformar; possíveis fugas dos vedantes da porta são o resultado. Uma pequena tendência para a parte traseira facilita o fecho da porta.

10.6 Ajuste das portas

Se as portas não estão niveladas, este desencontro pode ser remediado do seguinte modo:

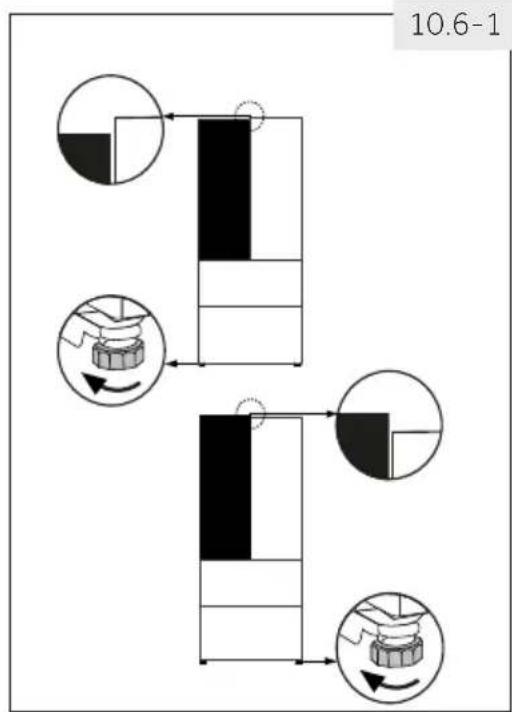

10.6.1 Usar o pé ajustável

Rodar o pé ajustável de acordo com a direção da seta (Fig. 10.6-1) para subir ou descer o pé.

10.6.2 Usar espaçadores

Abrir a porta superior e levantar a mesa. Apertar cuidadosamente o espaçador (fechado no saco de acessórios) na anilha de plástico branco da dobradiça do meio com a mão ou usando ferramentas como alicates (Fig. 10.6-2). Não riscar ou amolgar a porta.

Observação: Nivelar

No uso futuro do frigorífico, o fenómeno de portas desniveladas pode ocorrer com o peso dos alimentos armazenados. Então deve fazer os métodos acima.

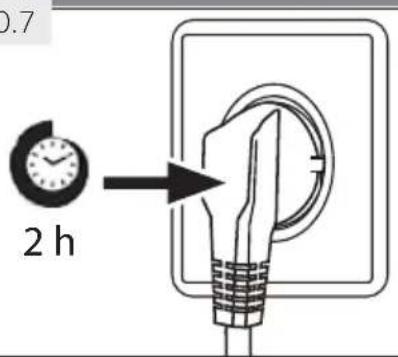

10.7

10.8 Ligação elétrica

Antes de cada ligação, verificar se:

• A fonte de alimentação, a tomada e o fusível são adequados à placa de características. A tomada de alimentação tem ligação à terra e sem fichas múltiplas ou extensão.

Ligar a ficha a uma tomada doméstica instalada adequadamente.

ADVERTÊNCIA!

Um cabo de alimentação danificado deve ser substituído pelo Serviço ao Cliente para evitar riscos (consultar cartão de garantia).

Ao posicionar o aparelho, assegurar que o cabo de alimentação não está preso ou danificado.

Não colocar várias tomadas ou fontes de alimentação portáteis na parte de trás do aparelho.

Instale este eletrodoméstico no local onde a temperatura ambiente corresponda à classe de temperatura indicada na chapa de características do eletrodoméstico:

• Temperada alargada (SN): «Este aparelho de refrigeração destina-se a ser utilizado a temperaturas ambientes compreendidas entre 10 °C e 32 °C»
• Temperada (N): «Este aparelho de refrigeração destina-se a ser utilizado a temperaturas ambientes compreendidas entre 16 °C e 32 °C»
• Subtropical (ST): «Este aparelho de refrigeração destina-se a ser utilizado a temperaturas ambientes compreendidas entre 16 °C e 38 °C»
• Tropical (T): «Este aparelho de refrigeração destina-se a ser utilizado a temperaturas ambientes compreendidas entre 16 °C e 43 °C»

10.9 Reversibilidade da porta

Antes de ligar o aparelho à fonte de alimentação, deve verificar se a rotação da porta deve ser alterada da direita (como entregue) para a esquerda, se isto for necessário pela localização da instalação e pela funcionalidade.

ADVERTÊNCIA!

O aparelho é pesado. Precisa de duas pessoas para realizar a reversibilitação da porta. - Antes de qualquer operação, desligar primeiro o aparelho da eletricidade. - Não inclinar o aparelho mais de 45° para evitar danos ao sistema de refrigeração.

Passos da montagem (Fig. 10.9):

1. Providenciar a ferramenta necessária.
2. Desligar o aparelho.
3. Remover os cinco parafusos que fixam o painel frontal (1) e remover o painel (2). Remover a tampa pequena do painel frontal do lado esquerdo para o direito.

1. Desligar o cabo de ligação.
2. Remover a tampa superior da dobradiça (1) e desaparafusar a dobradiça superior (três parafusos) no lado direito (2).
3. Levantar a porta solta da dobradiça inferior cuidadosamente.
4. Voltar a porta ao contrário, desaparafusar a tampa (1) e o bloqueador da porta (2) com a parte de fixação (3).
5. Remover a dobradiça inferior da porta superior.
6. Mudar as posições dos bujões e o parafuso no lado.
7. Mudar o batente da porta da posição atual para o lado oposto.

10- Instalação

PT

1. Retirar as novas dobradiças inferiores do saco dos acessórios e aparafusá-las no lado esquerdo do aparelho.
2. Levantar a porta cuidadosamente sobre a dobradiça inferior, de modo que o eixo se encaixe no cilindro da dobradiça.
3. Remover a dobradiça superior do saco dos acessórios. Colocar um cabo de ligação através da dobradiça superior e fixar a mesma com os outros parafusos no lado esquerdo do aparelho.
4. Colocar a tampa (entregue no saco de acessórios) sobre a dobradiça.
5. Ligar o cabo de ligação e fixá-lo na abertura.
6. Substituir o painel frontal e fixar o mesmo com cinco parafusos. Depois de mudar a porta, verificar se todos os vedantes estão devidamente colocados na carcaça e todos os parafusos estão bem apertados.

11.1 Ficha de produtos de acordo com o Regulamento UE N.° 2019/2016

Marca	HTW7720ENMP	HFW7720EWMP
	HTW7720ENMB	HFW7720ENMB
Identificacao do modelo	HTW7720ENPT
	HTW7720DNMP
	HTW7720B/CNMM
Categoria do modelo	Frigorífico-congelador
Classe de eficiência enerética	BHTW7720BNMM/CHTW7720CNMM DHTW7720DNMP/E
Consumo anual de energia (kWh/ano)1)	243DNMP/155BNMM/195CNMM/301	302
Volume de refrigeração (L)	345DNMP/344BNMM/344CNMM/343	337
Volume de convigelação (L)	141DNMP/142BNMM/142CNMM/140	140
Classificação em estrelas	x x y z
Temperatura dos outros compartments > 14°C	Não aplicável
Sistema Frostfree	Sim
Segança de corte de energia (h)	12	10
Capacidade de convigelação (kg/24h)	10
Classe climática Este aparecido destina-se a ser realizado a uma temperatura ambiente entre 10°C e 43°C	SN.N.ST.T
Classe de emissão de ruido e emissões de ruido aereo (db(A) re 1pW)	A(29)HTW7720DNMP /C (37)
Tempo de subida da temperatura (h)	12	10
Tipo de construção	Instalação independente

11 com base nos resultados do teste padrão durante 24 horas. O consumo de energia real irá depender da forma como o aparelho é usado e onde está localizado

11.2 Dados técnicos adicionais

Volume total (L)	486DNMP/BNMM/CNMM/483	477
Tensão/Frequency	220-240V ~/50Hz
Potência de entrada (W)	120
Corrente de entrada (A)	1.5
Fusivel principal (A)	16
Liquido de refrigeração/quantidade	R600a/62g
Dimensoes (D/W/H em mm)	675x700x2006

11.3 Normas e diretivas CE e UK CA

Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes, que fornecem a marca CE

12 - Serviço ao cliente

Recomendamos o nosso Serviço ao Cliente Haier e a utilização de peças de substituição originais. Se tiver um problema com o seu aparelho, deve verificar primeiro a secção RESOLUÇÃO DE PROBLEMAS.

Se não conseguir encontrar uma solução lá, deve contatar

o seu revendedor local ou - A área de Reparação e Apoio em www.haier.com onde pode encontrar os manuais e Perguntas Frequentes e onde pode ativar um pedido de assistência.

Para contactar o apoio, assegure-se de que tem os seguintes dados disponíveis.

A informação pode ser encontrada na placa de características.

Modelo Nº de série

DISPONIBILIDADE DE PEÇAS DE REPOSIÇÃO

Termóstatos, sensores de temperatura, placas de circuito impresso e fontes de luz, por um período mínimo de sete anos antes da colocação no mercado da última unidade do modelo em causa; pegas de porta, dobradiças de porta, tabuleiros e cestos por um período mínimo de sete anos e vedantes de porta por um período mínimo de dez anos, antes da colocação no mercado da última unidade do modelo em causa.

GARANTIA

A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária.

Para pedidos gerais de negócios abaixo indicamos os outros endereços na Europa:

Endereções europeus da Haier
País* País*	Endereço postal Endereço postal
Itália	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITÁLIA	França	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANÇA
Espanha Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona ESPANHA	Bélgica - FR Bélgica - PB Païses Baixos Luxemburgo	Haier Benelux SA Anderlecht Route de Lennik 451 BÉLGICA
Alemanha Áustria	Haier Deutschland GmbH Hewlett-Packard-Str. 4 D-61352 Bad Homburg ALEXMANHA	Polónia Républica Checa Hungria Grécia Roménia Rússia	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLONIA
Reino Unido	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR RU

*Para mais informações sobre o produto, consulte https://eprel.ec.europa.eu/ ou digitalize o QR na etiqueta de energia fornecida com o aparelho.

HTW7720ENMP

HFW7720EWMP

HTW7720ENMB

HFW7720ENMB

HTW7720ENPT

HTW7720DNMP

HTW7720BNMM

HTW7720CNMM

Euxapiotoue Tou Tpounetkate eva Tpoiov Haier.

Aiaaote PPOeTKa Tc napakatw oynie c piv xnpoiotoinoTe tn ouokeun. OI oyie c tepiexouv Omavtikc s npopopie c yia va agioToinoTe oTo meyioTo tn ouakeun oac kai va eaoqalioTe Tnv aogaah kai owtn eykataotaon, xpon kai ouvtnponTns.
