Produkttyp	Kühl-Gefrierkombination
Marke	Haier
Modell	HTW7720CNMM
Abmessungen (H x B x T)	2006 x 700 x 675 mm
Nettogewicht	Etwa 75 kg
Stromversorgung	220-240 V ~ 50 Hz
Jährlicher Energieverbrauch	195 kWh/Jahr
Energieeffizienzklasse	B
Gesamtvolumen	486 L
Kühlvolumen	344 L
Gefriervolumen	142 L
Lagerzeit bei Störung	12 h
Gefriervermögen	10 kg/24h
Klimaklasse	SN, N, ST, T (10°C bis 43°C)
Geräuschpegel	37 dB(A)
Kältemittel	R600a (62 g)
Hauptfunktionen	Superkühlung, Supergefrieren, Urlaubsmodus, My Zone (3 Modi), Einstellbare Feuchtigkeitszone, Türalarm, Bedienfeldsperre, Wi-Fi
Beleuchtungstyp	LED (Effizienzklasse G)
Türanschlagwechsel	Ja
Abtauen	Automatisch
Pflege und Reinigung	Alle 4 Wochen mit einem weichen Tuch und neutralem Reinigungsmittel reinigen; keinen Dampfreiniger verwenden
Sicherheit	Kindersicherung (Bedienfeld), Türalarm, brennbares Kältemittel R600a
Ersatzteile und Reparierbarkeit	Ersatzteile 7-10 Jahre verfügbar; LED-Lampe durch Fachkraft austauschbar
Garantie	2 Jahre (EU)

Häufig gestellte Fragen - HTW7720CNMM HAIER

Was tun, wenn der Kühlschrank nicht ausreichend kühlt?

Überprüfen Sie, ob die Temperatur richtig eingestellt ist, die Tür gut schließt und die Belüftung ausreichend ist. Schlagen Sie in der Fehlertabelle in der Bedienungsanleitung nach, um weitere Ursachen wie eine verschmutzte Kondensatorspule zu finden.

Wie aktiviere ich den Supergefriermodus?

Entsperren Sie das Bedienfeld, indem Sie die Taste G 3 Sekunden lang drücken, dann drücken Sie die Taste F (Supergefrieren). Die entsprechende Anzeige leuchtet auf. Die Funktion wird nach 50 Stunden automatisch deaktiviert.

Wie reinige ich den Kühlschrank?

Trennen Sie das Gerät vom Netz. Reinigen Sie Innen- und Außenseite mit einem feuchten Tuch, das mit warmem Wasser und einem milden Reinigungsmittel getränkt ist. Keinen Dampfreiniger, harte Bürsten oder Lösungsmittel verwenden. Spülen und trocknen.

Was bedeutet die blinkende Wi-Fi-Anzeige?

Das Wi-Fi-Modul ist aktiviert und versucht, eine Verbindung herzustellen. Laden Sie die App hOn herunter und folgen Sie den Kopplungsanweisungen. Das Symbol hört auf zu blinken, sobald eine Verbindung hergestellt ist.

Wie stelle ich die Kühlschranktemperatur ein?

Entsperren Sie das Bedienfeld. Drücken Sie die Taste A, um das Kühlfach auszuwählen, und drücken Sie dann wiederholt, bis die gewünschte Temperatur erreicht ist (von 1°C bis 9°C). Bestätigen Sie durch Drücken einer anderen Taste oder warten Sie 5 Sekunden.

Was tun, wenn sich Eis im Gefrierschrank bildet?

Überprüfen Sie, ob die Lebensmittel gut verpackt sind, die Tür richtig schließt und die Dichtung sauber ist. Das Abtauen erfolgt automatisch. Wenn das Eis bestehen bleibt, schlagen Sie in der Fehlertabelle nach, um weitere Ursachen zu finden.

Wie verwende ich die My Zone-Schublade?

Drücken Sie die Taste C (My Zone), um zwischen drei Modi zu wählen: Obst und Gemüse, 0°C Fresh oder Q-Cool. Es muss immer ein Modus aktiv sein. Die Einstellung wird am Bedienfeld angezeigt.

Das Gerät piept, was tun?

Der akustische Alarm zeigt an, dass die Kühlschranktür länger als 15 Minuten geöffnet war. Schließen Sie die Tür, um den Piepton zu stoppen. Wenn das Problem weiterhin besteht, prüfen Sie, ob Lebensmittel den Türschluss blockieren.

Kann ich den Türanschlag wechseln?

Ja, das Modell ermöglicht den Türanschlagwechsel. Befolgen Sie die Schritte in der Bedienungsanleitung (Abschnitt 10.9). Es wird empfohlen, zu zweit zu arbeiten und das Gerät vor dem Vorgang vom Netz zu trennen.

Wie kann ich mit diesem Kühlschrank Energie sparen?

Stellen Sie das Gerät an einem gut belüfteten Ort auf, geschützt vor Sonneneinstrahlung. Stellen Sie keine zu niedrige Temperatur ein, öffnen Sie die Tür seltener und lassen Sie warme Speisen abkühlen, bevor Sie sie einlagern. Verwenden Sie die Supermodi mit Bedacht.

BEDIENUNGSANLEITUNG HTW7720CNMM HAIER

Kühlschrank Bedienungsanleitung

Material. Das Symbol weist auf Brandgefahr hin, da brennbare Materialien verwendet werden.

Verhindern Sie die Entstehung von Bränden, die durch entflammbare Materialien verursacht werden.

ACHTUNG: Brandgefahr oder entflammbare Materialien. Das Symbol weist auf die Gefahr von Bränden hin, da entflammbare Materialien verwendet werden. Achten Sie darauf, Brände zu vermeiden, die durch die Verbrennung entflammbarer Materialien entstehen können.

5.11.3 Q-Cool (Quick-Cool)

Vielen Dank für den Kauf eines Haier-Gerätes.

Machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie mit dem Gerät arbeiten. In der Anleitung finden Sie wichtige Hinweise, die Ihnen helfen, von Anfang an perfekt saubere Wäsche zu erhalten. Zusätzlich zeigt Ihnen die Anleitung, wie Sie das Gerät richtig und sicher aufstellen, in Betrieb nehmen, damit waschen und das Gerät richtig pflegen.

Bewahren Sie die Anleitung gut auf, damit Sie später darin nachlesen können.

Geben Sie die Anleitung auch mit, wenn Sie das Gerät verkaufen oder verschenken möchten. So kann sich der neue Besitzer auch gleich mit allem Wichtigen zum Gerät vertraut machen.

Legende

Warnung - Wichtige Sicherheitsinformationen

Allgemeine Informationen und Tipps

Umweltinformationen

Entsorgung

Leisten Sie einen wichtigen Beitrag zum Schutz der Umwelt und der menschlichen Gesundheit. Entsorgen Sie das Verpackungsmaterial richtig, damit es dem Recycling zugeführt werden kann. Helfen Sie auch beim Recycling von elektrischen und elektronischen Altgeräten mit. Entsorgen Sie die mit diesem Symbol markierten Geräte nicht mit dem regulären Hausmüll. Bringen Sie die Maschine zu einer Sammelstelle in Ihrer Nähe. Ihre Stadtverwaltung informiert Sie über passende Sammelstellen.

WARNUNG!

Verletzungs- und Erstickungsgefahr!

Kühlmittel und Gase müssen fachgerecht entsorgt werden. Achten Sie darauf, dass die Leitungen des Kühlkreislaufs nicht beschädigt werden, bevor das Gerät der Entsorgung zugeführt wird. Ziehen Sie den Netzstecker aus der Steckdose. Schneiden Sie das Netzkabel ab und entsorgen Sie das Kabel. Nehmen Sie die Einschübe und Schubladen heraus und entfernen Sie die Schließvorrichtung sowie die Dichtung an der Tür, um zu verhindern, dass spielende Kinder oder Tiere in dem Gerät versehentlich eingeschlossen werden.

DE

Inhalt

1-Sicherheitsinformationen 4 2-Vorgesehene Verwendung 9 3-Produktbeschreibung 10 4-Bedienfeld 12 5-Verwendung 13 6-Energiespartipps 23 7-Ausstattung 24 8-Pflege und Reinigung 27 9-Fehlersuche 30 10-Aufstellung 33 11-Technische Daten 38 12-Kundendienst 39

1-Sicherheitsinformationen

Lesen Sie die folgenden Sicherheitstipps vor dem ersten Einsatz des Gerätes!

WARNUNG!

Vor dem ersten Einsatz

▷ Vergewissern Sie sich zunächst, dass die Maschine nicht beim Transport beschädigt wurde. Entfernen Sie die gesamte Verpackung und halten Sie sie außer Reichweite von Kindern. Warten Sie mindestens zwei Stunden, bevor Sie das Gerät aufstellen, um sicherzustellen, dass der Kältekreislauf voll leistungsfähig ist. ▶ Handhaben Sie das Gerät immer mit mindestens zwei Personen, da es schwer ist.

Aufstellung

Das Gerät muss an einem gut gelüfteten Ort aufgestellt werden. Stellen Sie sicher, dass über dem Gerät mindestens 10 cm und um das Gerät herum 10 cm Platz sind. ▶ Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, an dem es Wasserspritzern ausgesetzt ist. Reinigen und trocknen Sie Wasserspritzer und Flecken mit einem weichen Tuch. ▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Wärmequellen (z. B. Ofen, Heizungen) auf. ▶ Stellen Sie das Gerät in einem für seine Größe und Verwendung passenden Bereich auf und nivellieren Sie es. ▶ Halten Sie Lüftungsöffnungen am Gerät oder in der Einbaustruktur frei von Blockaden. ▶ Stellen Sie sicher, dass die elektrischen Angaben auf dem Typenschild mit der Stromversorgung übereinstimmen. Falls dies nicht der Fall ist, kontaktieren Sie einen Elektriker. Das Gerät wird durch eine 220-240 VAC/50 Hz Stromversorgung betrieben. Abnormale Spannungsfluktuationen können verursachen, dass das Gerät sich nicht einschaltet, oder Schaden an der Temperaturkontrolle oder dem Kompressor entsteht, oder beim Betrieb ein abnormales Geräusch entsteht. In einem solchen Fall muss ein automatischer Regler montiert werden. ▶ Verwenden Sie eine separat geerdete Steckdose für die Stromversorgung, die einfach zugänglich ist. Das Gerät muss geerdet werden. Nur für DE: Das Netzkabel des Geräts ist mit 3-poligem (geerdet) Stecker ausgestattet, der in einen 3-poligen Standardstecker (geerdet) passt. Schneiden oder demontieren Sie niemals den dritten Pol (Erdung) ab. Nach dem Aufstellen des Geräts muss der Stecker zugänglich sein.

WARNUNG!

Aufstellung

▶ Verwenden Sie keine Mehrfach-Stecker-Adapter und Verlängerungskabel. - Stellen Sie sicher, dass das Netzkabel nicht durch das Kühl-/Gefriergerät gequetscht wird. Treten Sie nicht auf das Netzkabel. ▶ Beschädigen Sie nicht das Kühlaggregat.

Tägliche Verwendung

Das Gerät darf nur von Kindern ab 8 Jahren und Personen mit körperlichen oder geistigen Einschränkungen genutzt werden, wenn diese beaufsichtigt oder gründlich über den richtigen und sicheren Umgang mit dem Gerät aufgeklärt wurden, sich sämtlicher möglicher Gefahren bewusst sind. ▶Halten Sie Kinder unter 3 Jahren von der Maschine fern, sofern sie nicht ständig beaufsichtigt werden. ▶Kinder dürfen nicht mit dem Gerät spielen. - Wenn kühles oder anderes brennbares Gas in der Höhe des Gerätes ausläuft, drehen Sie das Ventil des auslaufenden Gases zu, öffnen Sie die Türen und Fenster und ziehen Sie nicht den Stecker aus dem Netzkabel des Kühl- und Gefriergeräts oder anderer Geräte heraus. - Bitte beachten Sie, dass das Gerät für den Einsatz bei spezifischen Umgebungstemperaturen zwischen 10 und 43°C eingestellt ist. Das Gerät funktioniert möglicherweise nicht richtig, wenn es über einen längeren Zeitraum hinweg über oder unter der angegebenen Temperatur läuft. ▷ Stellen Sie keine instabilen Gegenstände (schwere Objekte, mit Wasser gefüllte Behälter) auf den Kühlschrank, um Verletzungen durch Herunterfallen oder Stromschlag durch Kontakt mit Wasser zu vermeiden. Ziehen Sie nicht an den Ablagen in den Türen. Die Tür kann in Schräglage geraten, das Flaschengestell kann abgerissen werden, oder das Gerät kann umfallen. ▷ Öffnen und schließen Sie die Türen nur mit den Handgriffen. Die Lücke zwischen den Türen und zwischen den Türen und dem Gehäuse ist sehr schmal. Stecken Sie Ihre Hände nicht in diese Bereiche, um das Quetschen der Finger zu vermeiden. Öffnen oder schließen Sie die Türen des Kühlschranks nur, wenn sich keine Kinder im Bereich der Türbewegung befinden.

WARNUNG!

Tägliche Verwendung

Lagern Sie keine brennbaren, explosiven oder korrodierenden Materialien in dem Gerät oder in der Nähe. Lagern Sie keine Medikamente, Bakterien oder chemische Mittel in dem Gerät. Das Gerät ist ein Haushaltsgerät. Es wird nicht empfohlen, Materialien zu lagern, die eine genaue Temperatur benötigen. Lagern Sie niemals Flüssigkeiten in Flaschen oder Dosen (außer hochprozentigen Spirituosen), insbesondere Getränke mit Kohlensäure im Gefriergerät, da diese während des Einfrierens platzen. Überprüfen Sie den Zustand von Lebensmitteln, falls eine Erwärmung im Gefriergerät stattgefunden hat. Stellen Sie die Temperatur im Kühlfach nicht unnötigerweise niedrig. Bei hohen Einstellwerten kann es zu Minustemperaturen führen. Achtung: Flaschen können platzen. Berühren Sie Tiefkühlwaren nicht mit nassen Händen (tragen Sie Handschuhe). Essen Sie insbesondere kein Eis am Stiel direkt nach Entnahme aus dem Gefrierfach. Es besteht das Risiko, dass das Eis festfriert oder die Bildung von Frostblasen. ERSTE HILFE: Halten Sie die Stelle mit der Frostblase sofort unter fließendes kaltes Wasser. Reißen Sie den gefrorenen Gegenstand nicht ab! Berühren Sie nicht die Oberfläche der Innenseite des Gefrierfachs, wenn es in Betrieb ist, besonders nicht mit nassen Händen, da Ihre Hände an der Oberfläche anfrieren können. Ziehen Sie den Gerätenetzstecker im Falle eines Stromausfalls oder vor dem Reinigen. Warten Sie mindestens 5 Minuten, bevor Sie das Gerät erneut einschalten, da häufiges Einschalten den Kompressor beschädigen kann. Verwenden Sie keine elektrischen Geräte im Inneren der Lebensmittelfächer des Gerätes, sofern dies nicht ausdrücklich durch den Hersteller empfohlen wird.

Wartung / Reinigung

• Stellen Sie sicher, dass Kinder unter Aufsicht sind, wenn diese Reinigung und Wartung durchführen. Trennen Sie das Gerät vom Netzstrom vor dem Ausführen von Routine-Wartungsarbeiten. Warten Sie mindestens 5 Minuten, bevor Sie das Gerät erneut einschalten, da häufiges Einschalten den Kompressor beschädigen kann. Halten Sie beim Herausziehen des Steckers den Stecker, nicht das Kabel. Kratzen Sie Frost und Eis nicht mit scharfen Gegenständen ab. Verwenden Sie keine Sprays, elektrischen Heizkörper, Haartrockner, Dampfreiniger oder andere Wärmequellen, um Schaden an den Plastikteilen zu vermeiden.

WARNUNG!

Wartung / Reinigung

Verwenden Sie keine mechanischen Vorrichtungen oder andere als die vom Hersteller empfohlenen Mittel, um den Abtauvorgang zu beschleunigen. Sollte das Netzkabel beschädigt sein, muss es durch den Hersteller, dessen Kundendienst oder eine Person mit gleicher technischer Qualifikation ausgetauscht werden. Versuchen Sie nicht, das Gerät selbst zu reparieren, zu demontieren oder zu ändern. Im Falle einer Reparatur kontaktieren Sie bitte unseren Kundendienst. Entfernen Sie mindestens einmal im Jahr den Staub an der Rückseite des Geräts, um Brandgefahr sowie erhöhten Energieverbrauch zu vermeiden. Sprayen Sie das Gerät während des Reinigens nicht mit Wasser ein und setzen Sie es nicht unter Wasser. Sprayen Sie das Gerät nicht mit Wasser ein und reinigen Sie es nicht mit Dampf. Reinigen Sie die kalten Regale nicht mit weißem Wasser. Plötzliche Temperaturänderung kann dazu führen, dass das Glas bricht.

Informationen bezüglich Kältemittelgas

WARNUNG!

Das Gerät enthält das brennbare Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kältekreislauf während des Transports und der Aufstellung nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen oder Augentzündungen verursachen. Sollte das Kälteaggregat beschädigt worden sein, sind alle offenen Feuerquellen zu beseitigen und der Raum gründlich zu lüften. Ziehen Sie keinesfalls den Netzstecker des Geräts oder anderer im Raum befindlicher Geräte bzw. stecken Sie keinesfalls Gerätestecker in eine Steckdose. Informieren Sie den Kundendienst.

Sollten die Augen in Kontakt mit dem Kältemittel geraten, spülen Sie diese sofort unter fließendem Wasser aus und rufen Sie sofort einen Augenarzt an.

1- Sicherheitsinformationen

VORSICHT!

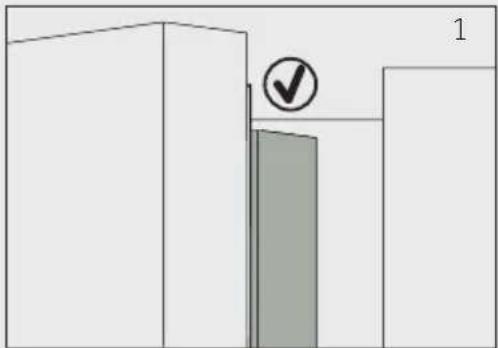

Wenn Sie die Tür schließen, muss die vertikale Türstrebe an der linken Tür eingeklappt sein (1).

Wenn Sie versuchen, die linke Tür zu schließen, und die Türstrebe nicht eingeklappt ist (2), müssen Sie diese zuerst einklappen, da andernfalls die Türstrebe gegen die Fixierung der rechten Tür schlägt. Das kann zur Beschädigung der Türstrebe oder zu Leckstellen führen.

Im Inneren der vertikalen Türstrebe befindet sich ein Heizdraht. Die Temperatur auf der Oberfläche wird dadurch leicht erhöht. Das ist normal und hat keinerlei Auswirkungen auf die Funktionsweise des Kühlschranks.

2.1 Vorgesehene Verwendung

Dieses Gerät ist zum Kühlen und Einfrieren von Lebensmitteln vorgesehen. Es wurde ausdrücklich für den Gebrauch in trockenen Räumen konstruiert. Das Gerät ist nicht für gewerblichen oder industriellen Gebrauch vorgesehen.

Änderungen oder Modifizierungen am Gerät sind nicht erlaubt. Nicht vorgesehener Gebrauch kann zu Risiken und dem Verlust von Gewährleistungsansprüchen führen.

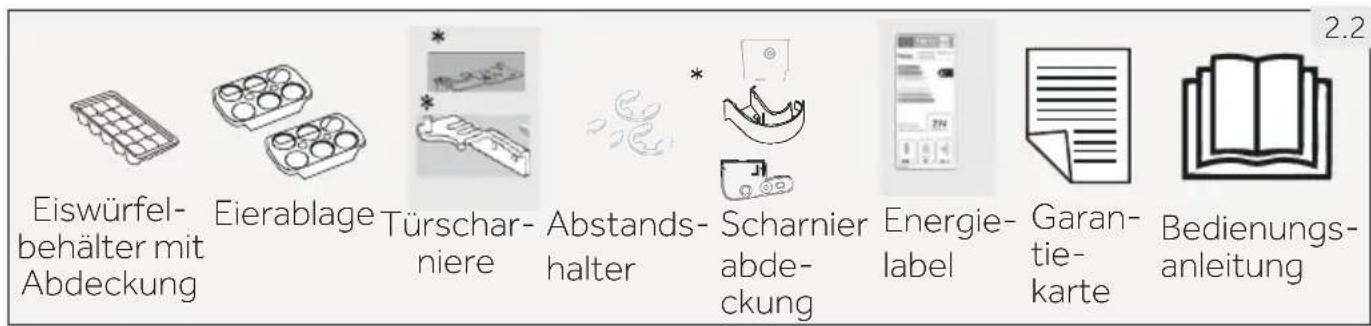

2.2 Zubehör

Überprüfen Sie, ob das Zubehör und das Informationsmaterial gemäß den Angaben auf dieser Seite (Abb.: 2.2) vorhanden sind:

*HTW7720ENMP /HTW7720ENMB/HTW7720ENPT/HTW7720CNMM

Hinweis: Unterschiede

Aufgrund von technischen Änderungen und entsprechenden Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

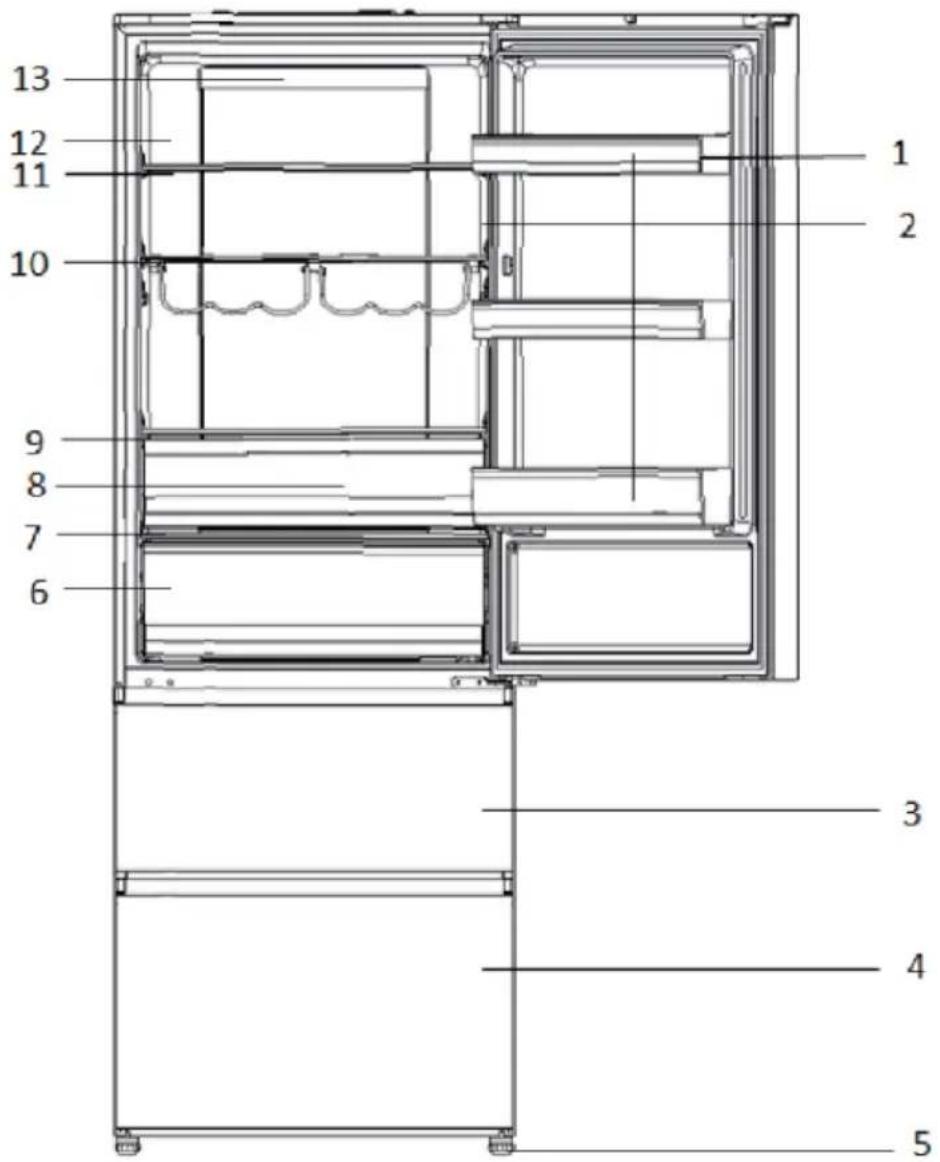

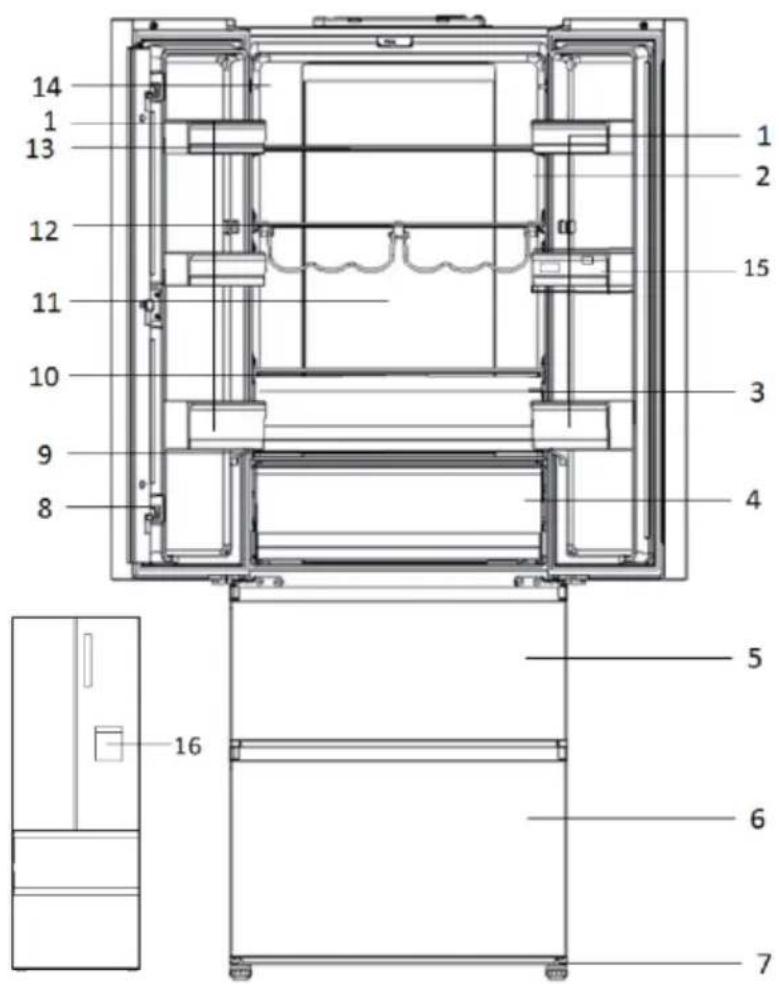

Geräteabbildung (Abb. 3)

Modell: HFW7720EWMP/HFW7720ENMB

1 Türfach 2 O.K.-Temperaturanzeige (optional) 3 Humidity Zone Schublade 4 My Zone Schublade 5 Obere Gefrierschrank-Schublade 6 Untere Gefrierschrank-Schublade 14 Typenschild 7 Verstellbare Füße 8 Türträger

9 My Zone Schublade Glasabdeckung 10 Humidity Schublade Glasabdeckung 11 Hintere Lampe 12 Flaschenablage 13 Einlegeboden aus Glas

15 Wassertank (HFW7720EWMP) 16 Wasserspender (HFW7720EWMP)

Modell: HTW7720ENMP/HTW7720ENMB/HTW7720ENPT/ HTW7720DNMP/HTW7720BNMM/HTW7720CNMM

1 Türfach 2 OK-Temperaturanzeige (optional) 3 Obere Gefrierschrank-Schublade 4 Untere Gefrierschrank-Schublade 5 Verstellbare Füße 6 My Zone Schublade 7 My Zone Schublade Glasabdeckung 8 Humidity Zone Schublade

9 Humidity Schublade Glasabdeckung

10 Flaschenablage 11 Einlegeboden aus Glas 12 Typenschild 13 Hintere Lampe

Bedienfeld (Abb.4)

Tasten:

A Einstellung der Kühlschranktemperatur B Temperatureinstellung des Tiefkühlschranks C Einstellung My Zone D Auto-Set-Modus und Wifi-Funktion ein/aus E Super Cool-Funktion und Urlaubs-Funktion ein/aus F Super Freeze-Funktion ein/aus G Bedienfeld verriegeln/entriegeln

Anzeigen:

a Temperatur Kühlschrank b Temperatur Gefrierfach c Funktion My Zone d1 WIFI-Funktion d2 Urlaubs-Funktion d3 Auto-Set-Modus e Super-Cool-Funktion f Super-Freeze-Funktion g Bedienfeldsperre

5.1 Vor der ersten Verwendung

Entfernen Sie alle Verpackungsmaterialien, halten Sie sie außer Reichweite von Kindern und entsorgen Sie sie umweltgerecht. - Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie es mit Lebensmitteln füllen. Warten Sie mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen, nachdem das Gerät nivelliert und gereinigt wurde. Siehe Abschnitt AUFSTELLUNG ▶ Kühlen Sie die Fächer auf hohen Einstellungen vor, bevor Sie sie mit Lebensmitteln füllen. Die Funktion Super-Freeze hilft, das Gefrierfach schnell herunterzukühlen. Die Kühltemperatur und die Gefriertemperatur werden jeweils automatisch auf 5 °C und -18 °C eingestellt. Dies sind die empfohlenen Einstellungen. Wenn Sie möchten, können Sie diese Temperaturen manuell ändern. Bitte lesen Sie dazu auch den Abschnitt „MANUELLER EINSTELLUNGSMODUS".

5.2 Sensortasten

Die Tasten auf dem Bedienfeld sind Sensortasten, die bereits reagieren, wenn Sie nur leicht berührt werden.

5.3 Das Gerät ein-/ausschalten

Das Gerät ist betriebsbereit, sobald es an die Stromversorgung angeschlossen wird.

Wenn das Gerät zum ersten Mal eingeschaltet wird, werden die tatsächlichen Temperaturen im Kühlschrank und Gefrierfach (a'' und b'') angezeigt. Das Display wird blinken. Wenn die Türen geschlossen werden, schaltet sich das Display nach 30 Sekunden aus. Möglicherweise wurde die Bedienfeldsperre aktiviert.

Hinweis: Voreinstellungen

Das Gerät ist auf die empfohlene Temperatur von 5 °C (Kühlgerät) und -18 °C (Gefriergerät) eingestellt. Bei normalen Umgebungstemperaturen müssen Sie die Temperatur nicht einstellen. Die voreingestellte Funktion für den My-Zone-Einschub ist Obst & Gemüse. - Wenn das Gerät nach Ausschaltung von der Stromversorgung eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtige Temperatur erreicht wird.

Leeren Sie das Gerät, bevor Sie es ausschalten. Ziehen Sie das Netzkabel aus der Steckdose, um das Gerät auszuschalten.

5.4 Stand-by-Modus

Die Anzeige schaltet sich automatisch 30 Sekunden nach dem Drücken der Taste ab. Die Anzeige wird automatisch gesperrt. Sie leuchtet automatisch auf Berühren einer beliebigen Taste oder durch das Öffnen der Tür des Einschubs.

5. Verwendung

DE

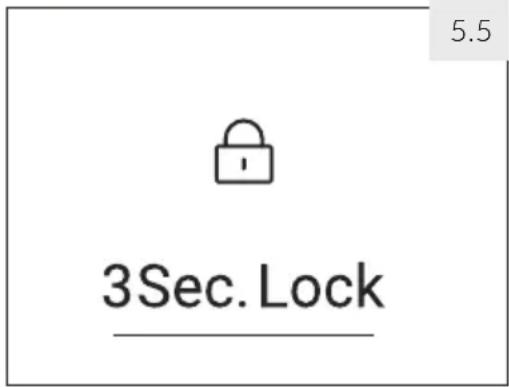

5.5 Bedienfeld sperren/entsperren

Hinweis: Bedienfeldsperre

Das Bedienfeld wird automatisch gegen Aktivierung gesperrt, wenn 30 Sekunden lang keine Taste berührt wurde. Für jegliche Einstellungen muss das Bedienfeld entsperrt werden.

• Berühren Sie die Taste „G“ für 3 Sekunden, um alle Elemente des Bedienfelds gegen Aktivierung zu sperren (Abb. 5.5). Die zugehörige Anzeige „g“ wird nun angezeigt. Zum Entsperren berühren Sie die Taste erneut.

5.6 Warnton bei offener Tür

Wenn eine der Kühlschranktüren länger als 1 Minute geöffnet ist, ertönt der Warnton bei offener Tür. Der Warnton kann durch Schließen der Tür abgestellt werden. Wenn die Tür länger als 7 Minuten geöffnet ist, geht das Licht im Inneren des Kühlschranks aus und die Beleuchtung des Bedienfelds schaltet sich automatisch ab.

5.7 Auswählen des Arbeitsmodus

Sie können das Gerät mithilfe eines der folgenden zwei Verfahren einstellen:

5.7.1 Auto-Set-Modus

Sofern Sie nicht besondere Bedürfnisse erfüllen müssen, empfehlen wir Ihnen die Verwendung des Auto-Set-Modus:

Im Auto-Set-Modus kann das Gerät die Temperatureinstellung automatisch gemäß der Umgebungstemperatur und den Temperaturänderungen im Gerät anpassen. Diese Funktion erfordert keinerlei weitere Bedienung durch Sie.

1. Entsperren Sie das Bedienfeld durch Berühren der Taste „G“, wenn es gesperrt ist (Abb. 5.5).

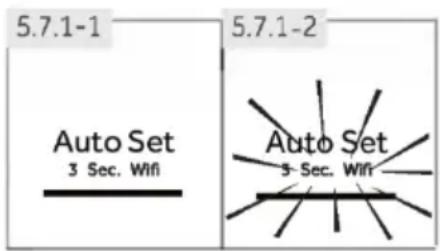

2. Berühren Sie die Taste „D“ (Abb. 5.7.1-1).
3. Die Anzeige „d2“ leuchtet auf und die Funktion ist aktiviert (Abb. 5.7.1-2).

Durch die Wiederholung der vorherigen Schritte bzw. durch Auswahl einer anderen Funktion kann diese Funktion wieder ausgeschaltet werden.

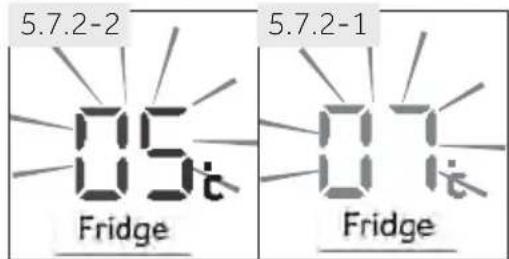

5.7.2 Manueller Einstellungsmodus

Wenn Sie die Temperatur des Geräts manuell einstellen möchten, weil bestimmte Lebensmittel darin gelagert werden sollen, können Sie die Temperatur mithilfe der Taste zur Temperatureinstellung regulieren.

Hinweis: Konflikt mit anderen Funktionen

Die Temperatur kann nicht angepasst werden, wenn eine andere Funktion (Super-Cool, Super-Freeze, Urlaub oder AutoSet) aktiviert ist oder die Anzeige gesperrt ist. Die entsprechende Anzeige blinkt begleitet von einem Piepton.

5.7.2.1 Stellen Sie die Temperatur für den Kühlschrank ein

1. Entsperren Sie das Bedienfeld durch Berühren von Taste „G“, wenn es gesperrt ist (Abb. 5.5).
2. Berühren Sie Taste "A" (Kühlschrank), um den Kühlschrankinnenraum auszuwählen. Die tatsächliche Temperatur im Kühlschrankinnenraum wird angezeigt (Abb. 5.7.2-1).
3. Berühren Sie dann Taste "A" (Kühlschrank), bis der gewünschte Wert für die Temperaturanzeige aufblinkt (Abb. 5.7.2-2). Ein Signalton erklingt mit jeder Berührung der Taste. Die Temperatur erhöht sich in Stufen von jeweils 1°C von mindestens 1°C bis zu einem Höchstwert von 9°C . Die optimale Temperatur für den Kühlschrank beträgt 5°C . Niedrigere Temperaturen bedeuten einen unnötigen Energieverbrauch.
4. Berühren Sie jede Taste mit Ausnahme von „A" (Kühlschrank), um zu bestätigen. Alternativ werden die Einstellungen nach 5 Sekunden automatisch bestätigt. Die angezeigte Temperatur blinkt nicht länger.

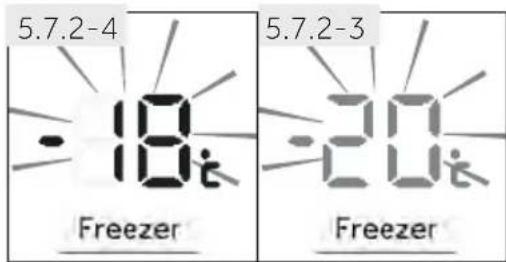

5.7.2.2 Anpassen der Temperatur des Gefriergeräts

1. Entsperren Sie das Bedienfeld durch Berühren von Taste "G", wenn es gesperrt ist (Abb. 5.5).
2. Berühren Sie Taste „B" (Gefrierfach), um den Gefrierfachinnenraum auszuwählen. Die tatsächliche Temperatur im Gefrierfach wird angezeigt (Abb. 5.7.2-3).
3. Berühren Sie dann Taste "B" (Gefrierfach), bis der gewünschte Wert für die Temperaturanzeige aufblinkt (Abb. 5.7.2-4). Ein Signalton erklingt mit jedem Drücken der Taste. Die Temperatur kann in Stufen von jeweils 1°C von -14°C auf bis zu -24°C eingestellt werden. Die optimale Temperatur für das Gefrierfach beträgt -18°C . Niedrigere Temperaturen bedeuten einen unnötigen Energieverbrauch.
4. Berühren Sie jede Taste mit Ausnahme von „B" (Gefrierfach), um zu bestätigen. Alternativ werden die Einstellungen nach 5 Sekunden automatisch bestätigt. Die angezeigte Temperatur blinkt nicht länger.

Hinweis: Einfluss auf Temperaturen

Die Innenraumtemperaturen werden durch die folgenden Faktoren beeinflusst:

▷ Umgebungstemperatur

▶ Menge der gelagerten Lebensmittel

Häufigkeit des Öffnens der Tür

Aufstellungsort des Kühlschranks

5- Verwendung

5.8 Super-Cool-Funktion

Schalten Sie die Super-Cool-Funktion ein, wenn größere Mengen an Lebensmitteln gelagert werden sollen (zum Beispiel nach dem Einkaufen). Die Super-Cool-Funktion beschleunigt das Kühlen von frischen Lebensmitteln und schützt die bereits gelagerten vor unerwünschter Erwärmung. Wenn die Funktion beginnt, ist die Temperatur fast +1 °C.

1. Entsperren Sie das Bedienfeld durch Berühren von Taste „G“, wenn es gesperrt ist (Abb. 5.5).

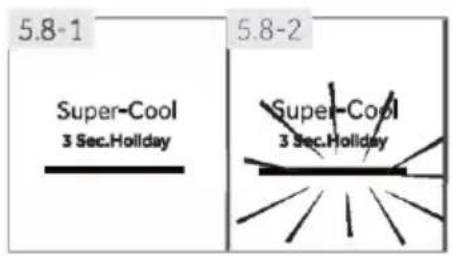

2. Berühren Sie Taste "E" (Super-Cool) (Abb. 5.8.-1).
3. Die Anzeige „e“ leuchtet auf und die Funktion ist aktiviert (Abb. 5.8.-2).

Durch die Wiederholung der vorherigen Schritte bzw. durch Auswahl einer anderen Funktion kann diese Funktion wieder ausgeschaltet werden.

Hinweis: Automatisches Ausschalten

Diese Funktion wird automatisch deaktiviert, wenn die Funktion für mehr als 4 Stunden eingeschaltet ist.

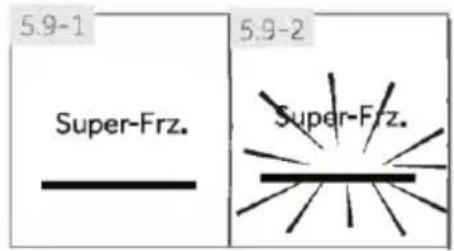

5.9 Super-Freeze-Funktion

Frische Lebensmittel müssen so schnell wie möglich tiefgefroren werden. Dies konserviert am besten Nährwert, Zustand und Geschmack. Die Super-Freeze-Funktion beschleunigt das Gefrieren von frischen Lebensmitteln und schützt die bereits gelagerten vor unerwünschter Erwärmung. Wenn Sie eine große Menge an Lebensmitteln auf einmal einfrieren müssen, wird empfohlen, die Super-Freeze-Funktion 24 Stunden vor dem Gebrauch des Gefrierfachs einzustellen. Wenn die Funktion beginnt, ist die Temperatur niedriger als -24°C

1. Entsperren Sie das Bedienfeld durch Berühren von Taste „G“, wenn es gesperrt ist (Abb. 5.5).
2. Berühren Sie Taste „F“ (Super-Freeze) (Abb. 5.9.-1).
3. Die Anzeige „f“ leuchtet auf und die Funktion ist aktiviert (Abb. 5.9.-2).

Durch die Wiederholung der vorherigen Schritte bzw. durch Auswahl einer anderen Funktion kann diese Funktion wieder ausgeschaltet werden.

Hinweis: Automatisches Ausschalten

Die Super-Freeze-Funktion wird automatisch nach 50 Stunden ausgeschaltet. Das Gerät wird dann bei der vorher eingestellten Temperatur betrieben.

Diese Funktion stellt die Kühlschranktemperatur permanent auf 17°C ein.

Es ermöglicht, die Tür des leeren Kühlschranks geschlossen zu halten, ohne dass Geruch oder Schimmel entsteht - während einer längeren Abwesenheit (z. B. während des Urlaubs). Das Gefrierfach ist bereit für Ihre Einstellung.

1. Entsperren Sie das Bedienfeld durch Berühren von Taste „G“, wenn es gesperrt ist (Abb. 5.5).
2. Berühren Sie die Taste „D“ (Auto Set) für 3 Sekunden (Abb. 5.10). Die Anzeige „d1“ leuchtet auf und die Funktion ist aktiviert.

Durch die Wiederholung der vorherigen Schritte bzw. durch Auswahl einer anderen Funktion kann diese Funktion wieder ausgeschaltet werden.

WARNUNG!

Symbol "Obst und Gemüse, Schnellkühlen, 0°C, frisch" in MyZone ausgeschaltet, sodass eine Anpassung der Temperatur in MyZone nicht möglich ist. Das Kühlschrankfach und MyZone zeigen die vorherigen Einstellungen an, sobald die Holiday-Funktion abgeschaltet

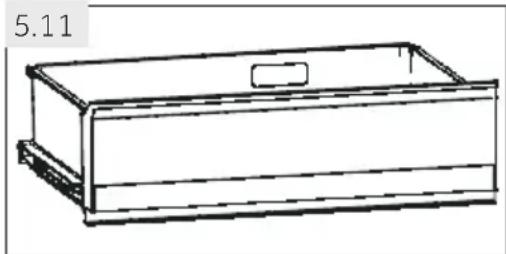

5.11 My-Zone-Einschub

Der Kühlschrankinnenraum verfügt über einen My-Zone-Einschub (Abb. 5.11). Folgende Funktionen stehen zur Verfügung:

5.11.1 Funktion Obst & Gemüse

Diese Funktion eignet sich zur Lagerung von frischem Obst und Gemüse.

Hinweis: Obst- & Gemüse-Funktion

Kälteempfindliche Früchte, wie Ananas, Avocado, Bananen, Grapefruits, sowie Gemüse, wie Kartoffeln, Auberginen, Bohnen, Gurken, Zucchini und Tomaten, sowie Käse sollten nicht im My-Zone-Einschub gelagert werden.

5.11.2 Funktion 0°C Frisch

Diese Funktion stellt die Temperatur im MyZone-Einschub auf 0°C ein. Diese eignet sich zur Lagerung von frischen Lebensmitteln, wie beispielsweise Fleisch- und Wurstwaren oder Instantprodukte. Die meisten Lebensmittel halten sich ohne Tiefkühlung bei 0°C frisch.

Hinweis: 0°C-Frisch-Funktion

Wegen des entsprechenden Wassergehalts von Fleisch, wird Fleisch, das mehr Wasser enthält, bei Temperaturen unter 0°C eingefroren. Das bedeutet, dass rohes Fleisch bei Temperaturen unter min. 0°C im MyZone-Behälter gelagert werden muss.

5.11.3 Q-Cool (Schnellkühlen)

Mit dieser Funktion können Produkte wie Käse, frische Nudeln und Milchprodukte aufbewahrt werden. Die Temperatur im MyZone-Fach ist auf +2 °C eingestellt.

Hinweis: MyZone-Einschub

Eine der drei Funktionen des My-Zone-Fachs muss immer aktiviert sein. Nutzen Sie zur Reduzierung der Temperatur im Kühlschrankinnenraum die Q-Cool-Funktion. Zur Erhöhung der Temperatur nutzen Sie die Obst- & Gemüse-Funktion.

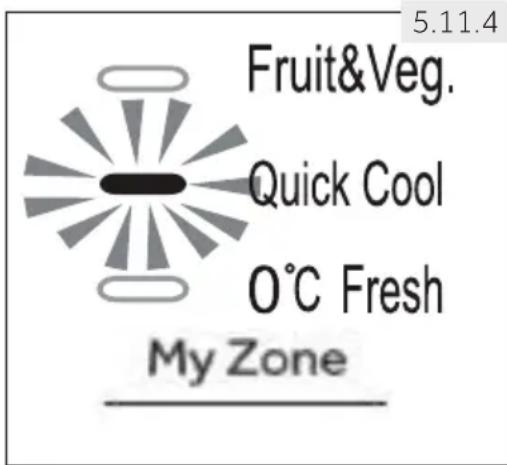

5.11.4 Auswählen einer Funktion für den MyZone-Behälter

1. Entsperren Sie das Bedienfeld durch Berühren von Taste „G“, wenn es gesperrt ist (Abb. 5.5).
2. Berühren Sie mehrfach hintereinander „C“ (MyZone), bis die gewünschte Funktion „c“ aufblinkt (Abb. 5.11.4).
3. Die Anzeige „c“ leuchtet nach einigen Sekunden permanent und die Einstellung wird bestätigt.

5.12 OBST- UND GEMÜSEFACH

Die Feuchtigkeit im Einsatz ist regelbar (schieben Sie das Gleitstück nach links, um den Feuchtigkeitsgehalt zu verringern, und in die entgegengesetzte Richtung, um den Feuchtigkeitsgehalt zu erhöhen).

5.13 Tipps zum Lagern von frischen Lebensmitteln

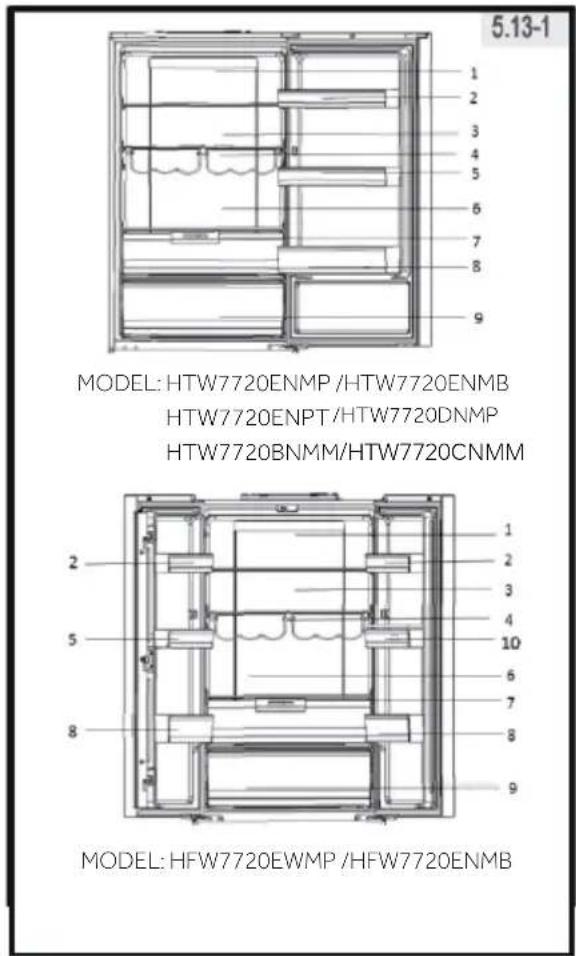

5.13.1 Lagern im Kühlschrankfach

▶ Halten Sie Ihre Kühlschranktemperatur auf 5 °C.

Heiße Speisen müssen auf Raumtemperatur abgekühlt werden, bevor Sie im Gerät gelagert werden. Lebensmittel, die im Kühlschrank aufbewahrt werden, müssen vor dem Lagern gewaschen und getrocknet werden. Lebensmittel zum Lagern müssen sachgemäß versiegelt sein, um Geruch oder Geschmacksveränderungen zu vermeiden. Frieren Sie keine zu großen Mengen ein. Lassen Sie Platz zwischen den Lebensmitteln, damit kalte Luft um sie herum fließen kann, was für ein besseres und gleichmäßigeres Kühlen sorgt. Lebensmittel, die jeden Tag gegessen werden, sollten vorne in der Ablage gelagert werden. Lassen Sie Platz zwischen den Lebensmitteln und den Innenwänden, damit die Luft fließen kann. Lagern Sie insbesondere keine Lebensmittel an der Rückwand: die Lebensmittel könnten an der Rückwand festfrieren. Vermeiden Sie (insbesondere) direkten Kontakt von öligen oder säurehaltigen Lebensmitteln mit dem Inneren des Gerätes, da Öl/Säure das Innere des Gerätes erodieren kann. Reinigen Sie das Gerät von Öl- und Säureverschmutzungen, wann immer Sie diese vorfinden.

Tiefgekühlte Lebensmittel können schonend im Kühlschrankinnenraum aufgetaut werden. So können Sie Energie sparen. Unangenehme Gerüche im Inneren des Kühlschranks sind ein Zeichen dafür, dass etwas ausgelaufen ist und Reinigung erforderlich ist. Siehe WARTUNG UND REINIGUNG. Unterschiedliche Lebensmittel müssen gemäß ihren Eigenschaften in verschiedenen Bereichen gelagert werden (Abb. 5.13.1).

1 Eingelegte Lebensmittel, Konserven usw. 2 Butter, Käse, Eier, Gewürze usw. 3 Wurstwaren, Snacks usw. 4 Wein, Champagner usw. 5 Eier, Konserven, Gewürze usw. 6 Nudeln, Milch, Tofu, Milchprodukte usw. 7 OBST- UND GEMÜSEFACH: Salate,

Obst und Gemüse

8 Getränke und Lebensmittel in Flaschen 9 My-Zone-Einschub Obst, Gemüse, Salat (

Obst & Gemüse) Getränkedosen (Q-Cool)

Rohe, frische Lebensmittel (0 °C Frisch)

1 Eingelegte Lebensmittel, Konserven usw. 2 Butter, Käse, Eier, Gewürze usw. 3 Wurstwaren, Snacks usw. 4 Wein, Champagner usw. 5 Eier, Konserven, Gewürze usw. 6 Nudeln, Milch, Tofu, Milchprodukte usw. 7 OBST- UND GEMÜSEFACH: Salate,

Obst und Gemüse 8 Getränke und Lebensmittel in Flaschen 9 My-Zone-Einschub: Obst, Gemüse, Salat (Obst & Gemüse), Getränkedosen (Q-Cool), rohe, frische Lebensmittel (0°C Frisch) 10 Wassertank: zur Speicherung von Trinkwasser (HFW7720EWMP)

5.13.2 Lagerung im Gefrierfach

▶ Halten Sie die Temperatur des Gefriergerätes auf -18 °C.

Schalten Sie die Super-Freeze-Funktion 24 Stunden vor dem Einfrieren ein; für kleine Mengen an Lebensmitteln sind 4 bis 6 Stunden vorher genug. Heiße Speisen müssen auf Raumtemperatur heruntergekühlt werden, bevor sie im Gefrierfach gelagert werden. ▶ Nahrungsmittel, die in kleine Stücke geschnitten sind, gefrieren schneller und sind einfacher aufzutauen und zu kochen. Das empfohlene Gewicht für jede Portion beträgt weniger als 2,5 kg. Es ist besser, die Lebensmittel einzupacken, bevor man sie in den Gefrierschrank gibt. Die Außenseite der Verpackung muss trocken sein, damit die Verpackungen nicht aneinanderkleben. Verpackungsmaterialien müssen geruchsfrei, luftdicht, nicht giftig und frei von Schadstoffen sein. Schreiben Sie bitte das Gefrierdatum, das Ablaufdatum und den Namen des Lebensmittels gemäß des Lagerzeitraums der verschiedenen Lebensmittel auf die Verpackung, um den Lagerzeitraum nicht zu überschreiten. ▸ WARNUNG!: Säure, Lauge und Salz usw. können dazu führen, dass die Oberfläche des Innern des Gefrierschranks erodiert. Stellen Sie die Lebensmittel, die diese Substanzen enthalten (z. B. Seefisch), nicht unmittelbar auf die Oberfläche der Innenseite. Salzwasser im Gefrierschrank muss sofort beseitigt werden. ▸ Überschreiten Sie nicht die vom Hersteller empfohlenen Lagerzeiten für Lebensmittel. Nehmen Sie stets nur die benötigte Menge aus dem Gefriergerät. - Verzehren Sie aufgetaute Lebensmittel schnell. Aufgetaute Lebensmittel dürfen nicht wieder eingefroren werden, es sei denn, sie wurden vorher gekocht, andernfalls werden sie ungenießbar. Lagern Sie keine übermäßigen Mengen von frischen Lebensmitteln im Gefrierfach. Siehe TECHNISCHE DATEN oder Daten auf dem Typenschild bezüglich der Gefrierkapazität des Gefrierschranks. Lebensmittel können bei einer Temperatur von mindestens -18 °C für 2 bis 12 Monate gelagert werden, abhängig von den Eigenschaften (z. B. Fleisch: 3-12 Monate, Gemüse: 6-12 Monate). - Wenn Sie frische Lebensmittel einfrieren, vermeiden Sie es, sie mit bereits gefrorenen Lebensmitteln in Kontakt zu bringen. Risiko des Auftauens!

5.13.3 Wenn Sie kommerziell eingefrorene Lebensmittel lagern, befolgen Sie bitte nachstehende Anweisungen:

▶ Befolgen Sie immer die Anweisungen der Hersteller in Bezug auf den Zeitraum, für den Sie Lebensmittel einfrieren sollen. Überschreiben Sie diese Anweisungen nicht! - Versuchen Sie den Zeitraum zwischen dem Einkauf und der Lagerung so kurz wie möglich zu halten, um die Qualität der Lebensmittel zu erhalten. ▶ Kaufen Sie gefrorene Lebensmittel, die bei einer Temperatur von -18 °C oder darunter gelagert wurden. - Vermeiden Sie Lebensmittel zu kaufen, die Eis oder Frost an der Verpackung haben - dies deutet darauf hin, dass die Produkte teilweise aufgetaut wurden und an einem Punkt wieder eingefroren wurden. Temperaturanstieg wird sich auf die Qualität der Lebensmittel auswirken.

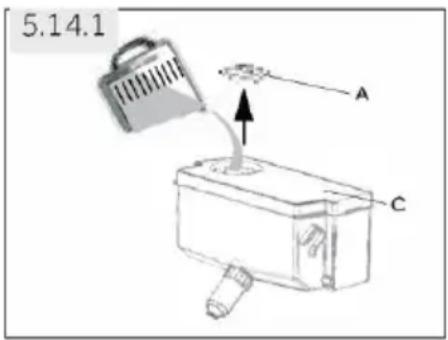

5.14.1 Wasserspender (HFW7720EWMP)

Mit dem Wasserspender (Abb.5.14.1) kann gekühltes Trinkwasser gezapft werden. Der Wassertank sollte vor dem ersten Gebrauch gereinigt werden (siehe PFLEGE UND REINIGUNG).

WARNUNG!

Verwenden Sie nur Trinkwasser.

1. Stellen Sie sicher, dass der Wassertank richtig eingesetzt ist (siehe AUSRÜSTUNG).
2. Drehen Sie den runden Deckel (A) ab und füllen Sie den Wassertank mit frischem Trinkwasser auf.
3. Wasser nur bis zur Markierung (1,8 l) einfüllen; da es beim Öffnen und Schließen der Tür überlaufen kann.
4. Schließen Sie den runden Deckel, bis er einrastet.

WASSERSPENDER

~ Entsorgen Sie vor dem Nachfüllen Restwasser und reinigen Sie den Wassertank. ~ Wenn Sie längere Zeit kein Wasser benötigen, leeren Sie den Wassertank und setzen Sie den gereinigten Tank ein. ~ Die Abdeckung (C) am Wassertank dient der Energieeinsparung. Wenn Sie über einen längeren Zeitraum kein Wasser aus dem Wasserspender entnehmen möchten, setzen Sie zusätzlich die Abdeckung auf, da diese besser isoliert und Energie spart.

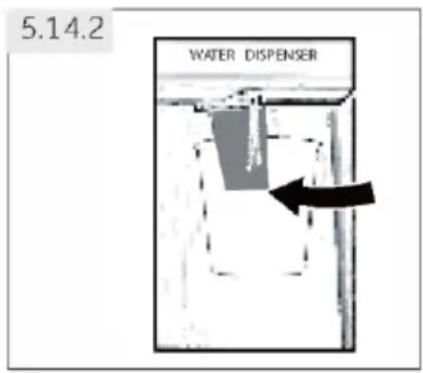

5.14.2 Wasser aus dem Spender zapfen

1. Stellen Sie ein Glas unter den Wasserauslass.
2. Drücken Sie es mit dem Glas leicht gegen den Hebel des Wasserspenders. Achten Sie darauf, dass das Glas genau unter dem Ausguss steht, damit das Wasser nicht spritzt.

5.15 WLAN-Moduseinstellung

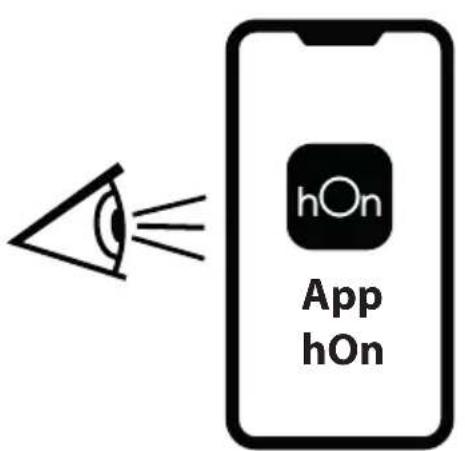

KOPPELUNGSVORGANG IN DER APP

Schritt 1

• Laden Sie die hOn-App aus den Stores herunter.

Schritt 2: Erstellen Sie Ihr Konto in der hOn App oder melden Sie sich an, wenn Sie bereits ein Konto haben.

Schritt 3: Befolgen Sie die Anweisungen zum Pairing in der hOn App.

Aktivieren des WLAN-Moduls:

• Berühren Sie die Taste "D" auf dem Bedienfeld für 3 Sekunden, um das WLAN-Modul zu aktivieren.
• Das WLAN-Modul ist eingeschaltet, das WLAN-Symbol blinkt.
• Wenn der Kühlschrank angemeldet ist, aber das WLAN aktiviert ist, blinkt das Symbol.
• Wenn der Kühlschrank angemeldet und verbunden ist, ist das WLAN-Symbol immer eingeschaltet.
• Um das WLAN zurückzusetzen, berühren Sie die Taste "D" auf dem Bedienfeld für 3 Sekunden.

Tipps zum Energiesparen

• Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATIONEN).
• Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
• Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät eingestellte Temperatur, umso höher der Energieverbrauch. Funktionen wie SUPER-FREEZE oder SUPER-COOL verbrauchen mehr Energie. Lassen Sie warme Mahlzeiten abkühlen, bevor Sie diese in den Kühlschrank stellen. Öffnen Sie die Gerätetür so wenig und so kurz wie möglich. Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern. Vermeiden Sie Luft innerhalb der Lebensmittelverpackung. Halten Sie Türdichtungen sauber, damit die Tür immer richtig schließt. Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf. Die energiesparendste Konfiguration erfordert, dass Schublade, Lebensmittelbox und Einlegeboden im Gerät so wie geliefert eingesetzt sind und die Lebensmittel so platziert werden, dass sie den Luftauslass des Kanals nicht blockieren.

Austausch der LED-Leuchten

Lichtquelle, die nur durch einen Fachmann ausgetauscht werden darf (nur LED).

Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G.

Fach	Energieeffizienzklasse	Modell
Kühlfach	G	HTW7720ENMP HFW7720EWMP HTW7720ENMB HFW7720ENMB HTW7720ENPT HTW7720DNMP HTW7720BNMM HTW7720CNMM

Hinweis: Unterschiede sind abhängig vom Modell.

Möglicherweise hat Ihr Produkt nicht alle der unten genannten Funktionen, da es verschiedene Modelle gibt. Siehe Kapitel PRODUKTBESCHREIBUNG.

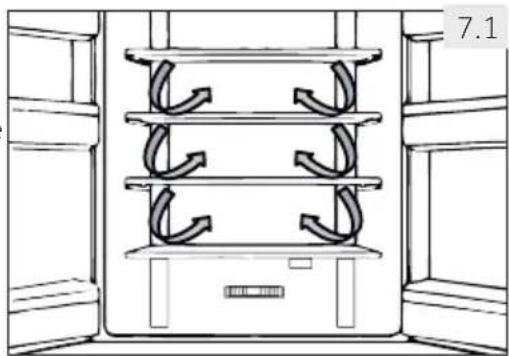

7.1 Seitliche Luftzirkulation

Der Kühlschrank ist mit einer seitlichen Luftzirkulation ausgestattet, mit deren Hilfe jede Ablage mit kühler Luft versorgt wird (Abb. 7.1). Dies hilft, eine einheitliche Temperatur zu halten, um sicherzustellen, dass Ihre Lebensmittel länger frisch gehalten werden.

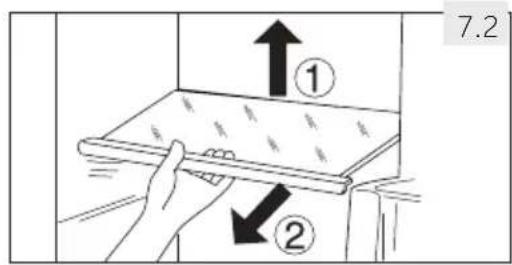

7.2 Anpassbare Einschübe

Die Höhe der Einschübe kann angepasst werden, um Ihren Lagerbedürfnissen gerecht zu werden.

1. Um einen Einsatz zu entnehmen, heben Sie erst seine vordere Ecke (1) an und ziehen Sie ihn heraus (2) (Abb. 7.2).
2. Um ihn wieder einzubauen, legen Sie den Einsatz auf beiden Seiten auf die Haltevorrichtungen und drücken Sie ihn an die hinterste Stelle, bis die Rückseite des Einsatzes in den Spalten an den Seiten fixiert ist.

Hinweis: Einschübe

Stellen Sie sicher, dass alle Enden des Einsatzes nivelliert sind.

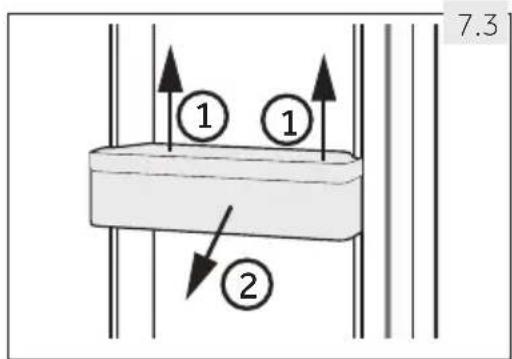

7.3 Entfernbare Turablagen

Die Turablagen können zum Reinigen entfernt werden: Legen Sie Ihre Hände auf jeder Seite der Ablage, heben Sie sie hoch (1) und ziehen Sie sie heraus (2) (Abb. 7.3). Um die Turablage wieder einzubauen, sind die oben genannten Schritte in umgekehrter Reihenfolge auszuführen.

7.4 My-Zone-Einschub

Für Gebrauch und Einstellen des My-Zone-Fachs (Abb. 7.4) beziehen Sie sich bitte auf den Abschnitt GEBRAUCH (My-Zone-Fach).

7-Ausstattung

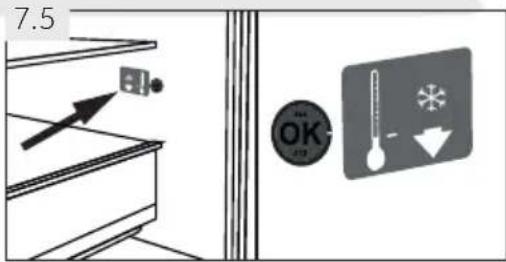

7.5 OPTIONAL: OK-Temperaturanzeige

Die OK-Temperaturanzeige (Abb. 7.5) kann benutzt werden, um Temperaturen unter +4°C festzustellen. Reduzieren Sie die Temperatur schrittweise, wenn die Anzeige "OK" nicht anzeigt.

Hinweis: OK-Aufkleber

Wenn das Gerät eingeschaltet ist, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht worden sind.

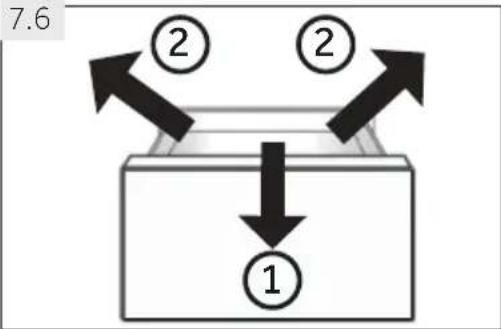

7.6 Herausnehmbare Gefrierfacheinschübe

Zum Herausnehmen des Einschubs ziehen Sie diesen bis zum Anschlag heraus (1), heben Sie diesen an und nehmen Sie ihn heraus (2) (Abb. 7.6).

Um den Einschub wieder einzusetzen, sind die obigen Schritte in umgekehrter Reihenfolge auszuführen.

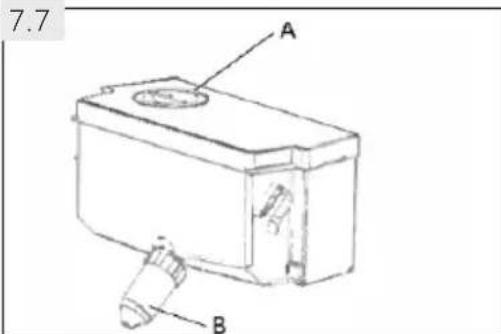

7.7 Abnehmbarer Wassertank (HFW7720EWMP) Der Wassertank (Abb. 7.7) kann zur Reinigung genau wie die Türfächer aus- und wieder eingebaut werden.

Wassertank einsetzen

Stellen Sie den Wassertank so auf, dass der Wasserauslass (B) in die Öffnung der Tür passt. Stellen Sie sicher, dass der Wassertank verschlossen ist.

Hinweis:

Wenn der Wassertank nicht richtig eingesetzt ist, kann Wasser aus dem Anschluss tropfen. Wenden Sie beim Entfernen oder Einsetzen des Wassertanks keine übermäßige Kraft an, um eine Beschädigung des Tanks zu vermeiden.

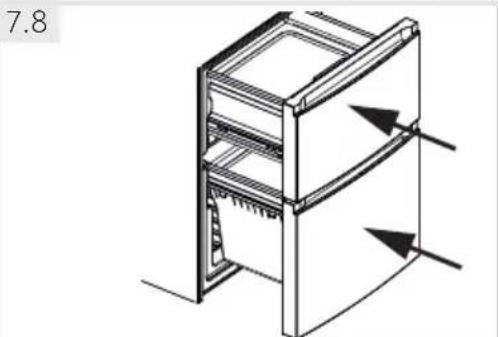

7.8.3 Gefrierfacheinschübe

Die Gefrierfacheinschübe (Abb. 7.8) können direkt und vollständig ausgefahren werden. Sie sind auf leichtlaufenden Teleskopschienen montiert, sodass Sie ohne Mühe Gefriergut hineinlegen und herausnehmen können. Dank des automatischen Türschließmechanismus ist die Handhabung einfach und Sie sparen Energie.

WARNUNG!

Überladen Sie die Einschübe nicht. Höchstlast für jeden Einschub: 35 kg.

7 Ausstattung

DE

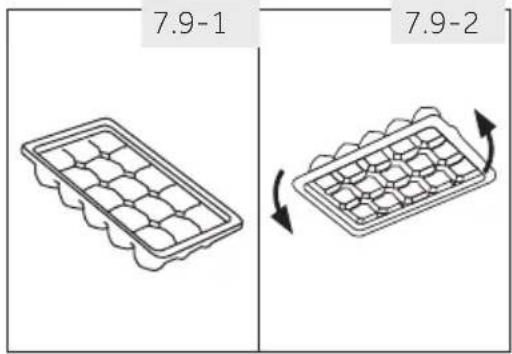

7.9 Eiswürfelbehälter

1. Füllen Sie den Eiswürfelbehälter zu 3/4 mit Wasser, schließen Sie die Abdeckung und legen Sie den Behälter in einen der Gefrierfacheinschübe (Abb. 7.9-1).
2. Verdrehen Sie den Eiswürfelbehälter leicht oder halten Sie ihn unter fließendes Wasser, um die Eiswürfel herauszulösen (Abb. 7.9-2).

7.10 Beleuchtung

Das LED-Licht im Inneren leuchtet auf, wenn die Tür geöffnet wird. Die Lichtleistung wird durch keines der Geräte oder Einstellungen beeinträchtigt.

7.11 Ausklappbares Flaschengestell

Für den normalen Gebrauch

1. Ziehen Sie die Bügel des Flaschengestells nach unten (Abb. 7.11-1).
2. Setzen Sie die Flaschen in das Gestell ein (Abb. 7.11-2).

Wenn das Flaschengestell nicht verwendet wird, kann es eingeklappt werden, um Platz zu sparen.

WARNUNG!

Achten Sie darauf, dass das Gesamtgewicht der Flaschen nicht mehr als 10 kg beträgt.

7.12 OBST- UND GEMÜSEFACH

Für Gebrauch und Einstellen des OBST- UND GEMÜSEFACHS (Abb. 7.12) beziehen Sie sich bitte auf den Abschnitt GEBRAUCH (OBST- UND GEMÜSEFACH).

WARNUNG!

Trennen Sie das Gerät vom Netz, bevor Sie es reinigen.

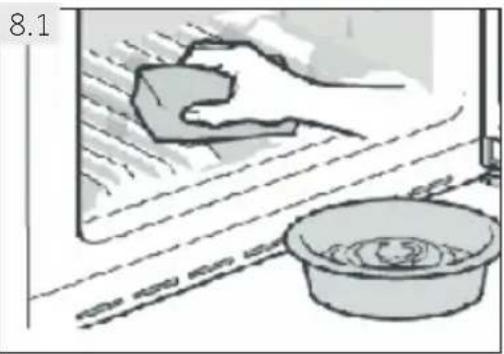

8.1 Allgemeines

Reinigen Sie das Gerät, wenn nur wenige oder gar keine Lebensmittel darin sind. Zur guten Wartung und um schlechten Lebensmittelgeruch zu vermeiden, sollte das Gerät alle vier Wochen gereinigt werden.

WARNUNG!

• Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Waschpulver, Benzin, Amylacetat, Aceton oder ähnlichen organischen Lösungen, Säuren oder Laugen. Bitte reinigen Sie mit einem speziellen Reinigungsmittel für Kühlschränke, um Schäden zu vermeiden. Sprühen Sie das Gerät während des Reinigens nicht mit Wasser ein und setzen Sie es nicht unter Wasser. Sprühen Sie das Gerät nicht mit Wasser ein und reinigen Sie es nicht mit Dampf. Reinigen Sie die kalten Regale nicht mit freiem Wasser. Plötzliche Temperaturänderungen können dazu führen, dass das Glas bricht.
• Berühren Sie die Oberfläche der Innenseiten der Gefrierfächer nicht, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten. Überprüfen Sie den Zustand von gefrorenen Lebensmitteln im Falle von Erwärmung.

Halten Sie die Türdichtung immer sauber.

Reinigen Sie das Innere und das Gehäuse des Geräts mit einem feuchten Schwamm in warmem Wasser und mit neutralem Reinigungsmittel (Abb. 8.1). Spülen und trocknen Sie mit einem weichen Tuch.

Reinigen Sie keine der Geräteteile in einer Geschirrspülmaschine.

Reinigen Sie die Zubehörteile ausschließlich mit warmem Wasser und einem milden, neutralen Spülmittel. Warten Sie mindestens 5 Minuten, bevor Sie das Gerät erneut einschalten, da häufiges Einschalten den Kompressor beschädigen kann.

8.2 Abtauen

Das Abtauen des Kühl- und Gefrierfachs findet automatisch statt, manuelles Abtauen ist nicht notwendig.

8.3 Austausch der Innenlampe

WARNUNG!

Ersetzen Sie die Innenlampe nicht selbst, sie muss entweder durch den Hersteller oder den autorisierten Dienstleister ersetzt werden.

8. Pflege und Reinigung

Die Lampe verwendet eine Lichtquelle, die einen niedrigen Stromverbrauch und eine lange Lebensdauer zum Resultat hat. Wenn eine Abweichung vorliegt, kontaktieren Sie bitte den Kundendienst. Siehe KUNDENDIENST.

Parameter der Lampe:

Spannung 12V, Max. Leistung: 2 W

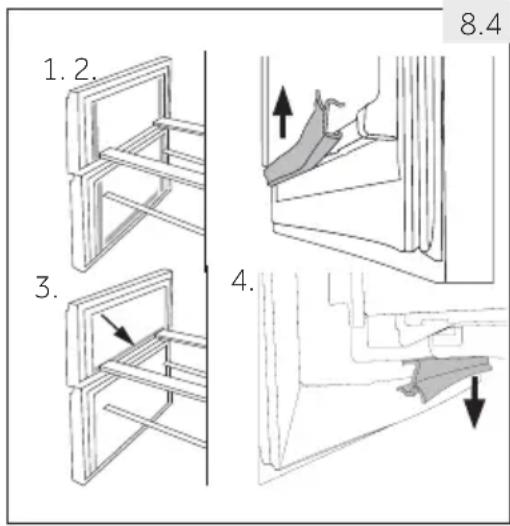

8.4 Zusätzliche Türabdichtungen

Es gibt sechs zusätzliche Türabdichtungen an dem oberen und unteren Gefrierfacheinschub.

1. Befestigen Sie die fünf zusätzlichen Türabdichtungen an dem oberen und unteren Gefrierfacheinschub (Abb. 8.4-1.).
2. Achten Sie darauf, dass die Biegung der Abdichtungen beim Anbringen nach innen zeigt (Abb. 8.4-2.).
3. Befestigen Sie die untere Abdichtung des unteren Gefrierfacheinschubs, wie angezeigt (Abb. 8.4-3.).
4. Achten Sie darauf, dass der gebogene Abschnitt dieser Abdichtung beim Anbringen nach unten zeigt (Abb. 8.4-4.).

Sie können diese Abdichtungen wie auch die umlaufenden Tür-/Einschubabdichtungen über den Kundendienst beziehen (siehe Garantiekarte).

8.5 Nicht-Gebrauch für einen längeren Zeitraum

Wenn das Gerät für einen längeren Zeitraum nicht gebraucht wird und Sie die Urlaubsfunktion für das Kühlfach nicht benutzen:

▶ Nehmen Sie die Lebensmittel heraus. Ziehen Sie das Netzkabel heraus. Reinigen Sie das Gerät wie oben beschrieben.

• Halten Sie die Tür und die Gefrierfachschubladen/-tür offen, um die Entstehung von schlechten Gerüchen im Innern zu vermeiden.

Hinweis: Schalten Sie das Gerät aus

Schalten Sie das Gerät nur aus, wenn es unbedingt notwendig ist.

8.6 Transport des Geräts

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Stecker heraus.
2. Sichern Sie Einschübe und andere bewegliche Teile im Kühl- und Gefrierfach mit Klebeband.
3. Kippen Sie den Kühlschrank nicht mehr als 45°, um zu vermeiden, dass das Kühlsystem beschädigt wird.

WARNUNG!

Heben Sie das Gerät nicht an seinen Griffen hoch. - Stellen Sie das Gerät niemals waagrecht auf den Boden.

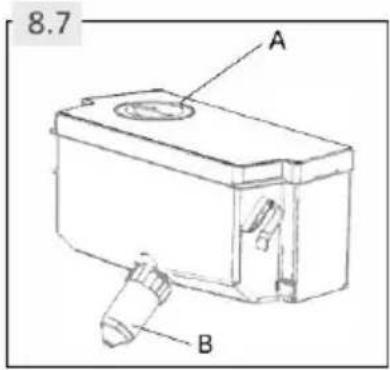

8.7 Reinigen Sie den Wassertank (HFW7720EWMP). Entnehmen Sie den Wassertank aus dem Gerät.

1. Entfernen Sie die Abdeckung (Abb. 8.7-A).
2. Schrauben Sie den Zapfhahn ab (Abb. 8.7-B).
3. Reinigen Sie den Tank und den Zapfhahn mit warmem Wasser und etwas Geschirrspülmittel. Stellen Sie sicher, dass das Spülmittel restlos abgespült wird.
4. Montieren Sie den Zapfhahn, schließen Sie den Deckel und setzen Sie den Tank wieder in das Gerät ein.

Viele Probleme können Sie auch selbst ohne Expertenwissen lösen. Falls einmal ein Problem auftreten sollte, prüfen Sie sämtliche erwähnten Ursachen und probieren die nachstehenden Abhilfemaßnahmen, bevor Sie sich an den Kundendienst wenden. Siehe KUNDENDIENST.

WARNUNG!

Schalten Sie die Maschine ab und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät pflegen oder warten. Da elektrische Arbeiten zu schweren Folgeschäden führen können, sollten solche Tätigkeiten nur von Elektrofachleuten ausgeführt werden. Ein geschädigtes Netzkabel darf nur vom Hersteller, seinem Dienstleister oder einer ähnlich qualifizierten Person ersetzt werden, um Risiken zu vermeiden.

9.1 Fehlersuche-Tabelle

Problem Mögliche Ursache Mögliche Lösung
Der Kompressor Funktioniert nicht.	·Netzstecker ist nicht mit der Steck-dose verbunden.	·Verbinden Sie den Netzstecker.
	·Das Gerät befindet sich im Abtau-vorgang.	·Dies ist normal für automatisches Abtauen.
Das Gerät lauft hau-fig oder lauft für ein-nen zu langen Zeit-ruam.	·Die Innen- und Außentemperatur ist zu hoch.	·In thissem Fall ist es normal, dass das Gerät länger lauft.
	·Das Gerät war für einen Zeitraum nicht an den Strom angeschlüssen.	·Es dauert normalerweise 8 bis 12 Stunden, bis das Gerät vollständig herunter gekühlt ist.
	·Eine Tür/Schublade des Geräts ist nicht fest verschlossen.	·Schließen Sie die Tür/Schublade und stellen Sie safer, dass das Gerät auf geradem Boden stehen und keine Lebensmittel oder Behälter gegen die Tür schlagen.
	·Die Tür/Schublade wurde zu haufig und zu lange geöffnet.	·Öffnen Sie die Tür/Schublade nicht zu haufig.
	·Die Temperatureinstellungen für das Gefrierfach sind zu niedrig.	·Stellen Sie die TemperaturHigher ein, bis eine zufriedenstellende Kühlschranktemperatur erreicht wird. Es dauert 24 Stunden bis die Kühlschranktemperatur stabil ist.
	·Die Tür-/Schubladendichtung ist schmutzig, verschlissen, gerissen oder falsch angepasst.	·Reinigen Sie die Tür-/Schuladen-dichtung oder halten Sie durch den Kundendienst ersetzen.
	·Die erforderliche Luftzirkulation ist nicht sichergestellt.	·Sorgen Sie für angemessene Be-luftung.
Der Innenraum des Kühlschranks ist schmutzig und/oder riecht.	·Der Innenraum des Kühlschranks muss gereinigt werden.	·Reinigen Sie den Innenraum des Kühlschranks.
	·Lebensmittel mit strengem Geruch werden im Kühlschrank gelagert.	·Verpacken Sie die Lebensmittel sorgfälltig.

Problem Mögliche Ursache Mögliche Lösung

Der Innena rum des Kühlschranks ist nicht kalt genug.	Die Temperatur ist zu hoch eingestellt. Es wurden zu warme Speisen gela-gert. Es wurden zu weitere Lebensmittel auf einmal gelagert. Die Lebensmittel liegen zu dicht beieinander. Eine Tür/Schublade des Geräts ist nicht fest verschlossen. Die Tür/Schublade wurde zu halten. Eine Tür/Schublade wird zu halten. Eine Power Freezer-Funktion ist ak-tiviert oder lauf zu halten.	Stellen Sie die Temperatur neu ein. Kühler Sie Speisen vor dem Lager immer herunter. Lagern Sie immer keine Mengen an Lebensmitteln. Lassen Sie eine Lücke zwischen den Lebensmitteln, damit die Luft zirkulieren kann. Schließen Sie die Tür/Schublade. Öffnen Sie die Tür/Schublade nicht zu halten.
Im Innena rum des Geräts ist es zu warm.	Die Temperatur ist zu niedrig ein-gestellt. Die Power Freezer-Funktion ist ak-tiviert oder lauf zu halten.	Stellen Sie die Temperatur neu ein. Schalten Sie die Power Freezer-Funktion aus.
Feuchtgkeitsbil-dung im Innena rum des Kühlschrankfachs.	Das Klima ist zu warm und zu feucht. Eine Tür/Schublade des Geräts ist nicht fest verschlossen. Die Tür/Schublade wurde zu halten. Lebensmittelbehälter oder Flüssig-keiten wurden offen gelassen.	Erhöhen Sie die Temperatur. Schließen Sie die Tür/Schublade. Öffnen Sie die Tür/Schublade nicht zu halten. Lassen Sie heiße Speisen auf Raumtemperatur herunterkühlen unddecken Sie Lebensmittel und Getränke ab.
Auf der Oberfläche der Kühlschrankau-ßenseite oder zwi-schen den Türen/Tür und Schublade bildet sich Feuch-tigkeit.	Das Klima ist zu warm und zu feucht. Die Tür/Schublade ist nicht fest geschlossen. Durch die kalte Luft im Gerät und die warme Außenluft bildet sich Kondensat.	Bei feuchtem Klima ist das normal und es ändert sich, wenn die Luft-feuchttigkeit sinkt. Stellen Sie safer, dass die Tür/Schublade fest geschlossen.
Zu viel Eis und Frost im Gefrier-fach.	Die Lebensmittel waren nicht rich-tig verpackt. Eine Tür/Schublade des Geräts ist nicht fest verschlossen. Die Tür/Schublade wurde zu halten. Die Tür-/Schubladendichtigung ist schmutzig, verschlassen, gerissen oder falsch angepasst. Etwas im Innena rumlässt die Tür/Schublade nicht rich-tig schreiben.	Packen Sie die Lebensmittel im-mer gut ein. Schließen Sie die Tür/Schublade. Öffnen Sie die Tür/Schublade nicht zu halten. Reinigen Sie die Tür-/Schublad-endichtigung oder ersetzen Sie sie durch neue. Positionieren Sie die Einschü-be, Turablagen, oder Behälter im Innena rum neu, damit die Tür/Schublade schreiben.
Das Gerät macht abnormale Ge-räusahe.	Das Gerät steht nicht auf ebenem Boden. Das Gerät berührt einen Gegen-stand in seiner Umgebung.	Passen Sie die Fuß-ane, um das Gerät zu nivellieren. Entfernen Sie Gegenstände um das Gerät herum.

9 Fehlersuche

Problem	Mögliche Ursache	Mögliche Lösung
Ein leiser Ton ist zu horen, ähnlich dem von fließen dem Wasser.	Das ist normal.	- -
Sie horen einen Alarm-Piepston.	Die Tur des Kühlschrankfachs ist offen.	Schließen Sie die Tur oder stellen Sie den Alarm manuell ab.
Sie horen ein leiSES Brummen.	Das Anti-Kondenswasser-System ist in Betrieb.	Dies verhindert Kondensation und ist normal.
Das Licht oder das Kühlsystem im Innenraum Funktioniert nicht.	Netzstecker ist nicht mit der Steckdose verbunden. Die Stromversorgung ist nicht in-takt. Die LED-Lampe Funktioniert nicht.	Verbinden Sie den Netzstecker. Überprüfen Sie die Stromzufahr zum Raum. Rufen Sie den örtlichen Stromversorger an.itte rufen Sie den Kundendienstan, um die Lampe zu wechseln.
Die Schrankseiten und die Tüverkleidung werden warm.	Das ist normal.	- -

9.2 Stromausfall

Bei einem Stromausfall bleiben die Lebensmittel in der Regel ca. 12 Stunden lang sicher gekühlt. Beachten Sie bei einem Stromausfall insbesondere im Sommer die folgenden Hinweise:

Öffnen Sie die Türen und Schubladen so wenig wie möglich. - Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät. - Sofern es sich um einen angekündigten Stromausfall handelt und die voraussichtliche Dauer mehr als 12 Stunden betragen soll, stellen Sie Eis her und legen Sie es in ein Gefäß in den obersten Einsatz im Kühlschrankfach. Überprüfen Sie die Lebensmittel unmittelbar nach dem Ende des Stromausfalls. Da die Temperaturen im Kühlschrank während eines Stromausfalls oder einer anderen Störung steigen, kann die Lagerdauer und die Qualität einzelner Lebensmittel beeinträchtigt werden. Um gesundheitliche Schäden zu vermeiden, sind sämtliche aufgetauten Lebensmittel entweder sofort zu verbrauchen oder müssen erhitzt (sofern zulässig) werden, bevor diese wieder eingefroren werden können.

Hinweis: Speicherfunktion während Stromunterbrechung

Sobald die Stromzufuhr wiederhergestellt ist, fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt wurden.

10.1 Auspacken

WARNUNG!

Das Gerät ist schwer. Hantieren Sie immer mit mindestens zwei Personen. - Halten Sie sämtliches Verpackungsmaterial von Kindern fern, entsorgen Sie alles auf umweltfreundliche Weise.

▶ Nehmen Sie das Gerät aus der Verpackung. - Entfernen Sie ähnliche Verpackungsmaterialien.

10.2 Umweltbedingungen

Die Raumtemperatur muss immer zwischen 10°C und 43°C betragen, da sie die Temperatur im Innenraum des Gerätes und seinen Stromverbrauch beeinflussen kann. Stellen Sie das Gerät nicht ohne Isolation in der Höhe von anderen Hitze abgebenden Geräten

10.3 Umkehrbarkeit der Tür

(Nur Modell: HTW7720ENMP/HTW7720ENMB)

Überprüfen Sie die richtige Position des Türgriffs, bevor das Gerät permanent aufgestellt wird. Siehe Abschnitt UMKEHRBARKEIT DER TÜR, falls erforderlich.

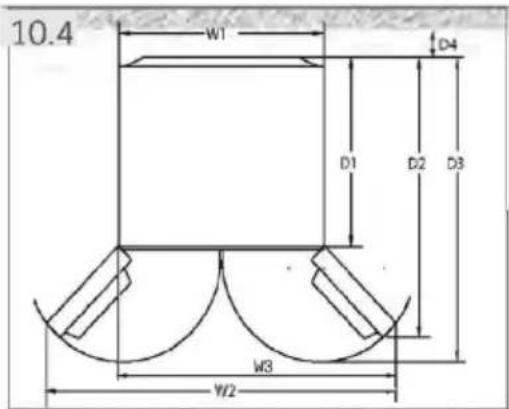

10.4 Empfohlener Abstand

Empfohlener Abstand beim Öffnen der Tür. (Abb. 10.4):

Model	Breite in mm	Tiefe in mm	Abstand zur Wand in mm
HTW7720DNMP	W1 W2 W3 D1 D2 D3 D4
HTW7720ENMP
HTW7720ENMB
HTW7720ENPT	700-600 1140 1982 100
HTW7720BNMM
HFW7720EWMP	700 1188-600 887 966 100
HFW7720ENMB

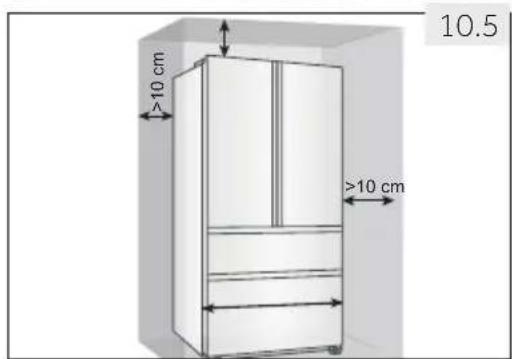

10.5 Lüftungsquerschnitt

Um aus Sicherheitsgründen für eine ausreichende Belüftung des Geräts zu sorgen, empfehlen wir die Einhaltung des empfohlenen Platzbedarfs.

Für freistehende Geräte: „Dieses Gerät ist nicht für die Verwendung als Einbaugerät geeignet.“

10 Aufstellung

DE

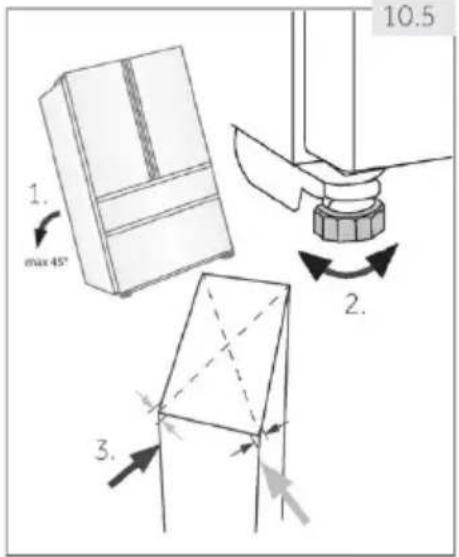

10.5 Ausrichtung des Geräts

Das Gerät muss auf eine flache und stabile Oberfläche gestellt werden.

1. Kippen Sie das Gerät leicht nach hinten (Abb. 10.5).
2. Setzen Sie die Füße auf die gewünschte Höhe.
3. Alternativ kann die Stabilität durch Anstoßen an die Diagonalen überprüft werden. Das leichte Schaukeln muss in beiden Richtungen das gleiche sein. Ansonsten kann sich der Rahmen verziehen; mögliche undichte Türöffnungen sind das Resultat. Eine leichte Tendenz nach hinten macht es einfacher, die Tür zu schließen.

10.6 Feineinstellung der Türen

Wenn die Türen nicht gerade ausgerichtet sind, kann diese Fehlausrichtung folgendermaßen behoben werden:

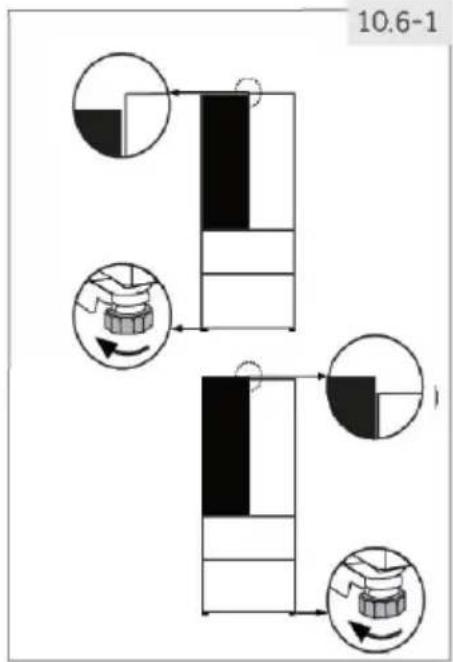

10.6.1 Verwendung des einstellbaren Fußes

Drehen Sie den einstellbaren Fuß in Pfeilrichtung (Abb. 10.6-1), um den Fuß nach oben oder unten zu drehen.

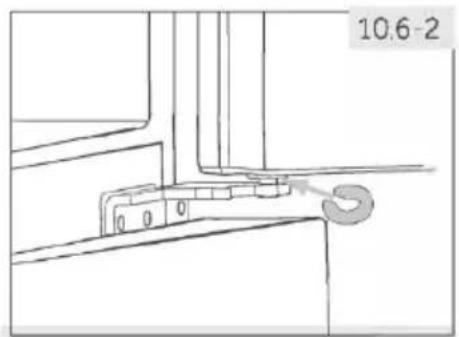

10.6.2 Verwendung der Abstandshalter

• Öffnen Sie die obere Tür und halten Sie diese offen. Trennen Sie die Abstandshalter (in der Tüte mit den Zubehörteilen enthalten) vorsichtig von dem Kunststoffring des mittleren Scharniers mit der Hand oder mithilfe von Werkzeugen, wie einer Zange, ab (Abb. 10.6-2). Achten Sie darauf, die Tür nicht zu zerkratzen.

Hinweis: Nivellierung

Im Laufe der Zeit können sich die Türen des Kühlschranks aufgrund des Gewichts der gelagerten Lebensmittel verschieben. In diesem Fall sind die Türen mithilfe der oben genannten Methoden auszurichten.

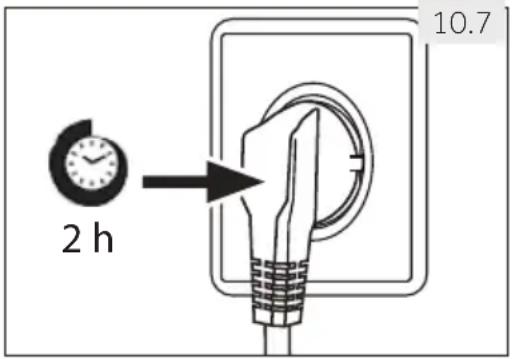

10.7 Wartezeit

Für die Wartung ist Schmieröl in der Kapsel des Kompressors enthalten. Dieses Öl kann während des Transports durch das geschlossene Leitungssystem gelangen. Vor dem Anschließen des Gerätes an die Stromversorgung müssen Sie 2 Stunden warten (Abb. 10.7), sodass das Öl zurück in die Kapsel fließt.

10.8 Elektrischer Anschluss

Überprüfen Sie vor jedem Anschluss, ob:

Stromversorgung, Steckdose und Sicherung mit dem Typenschild übereinstimmen, die Steckdose geerdet ist und kein Mehrfachstecker oder eine Verlängerung verwendet wird.

• Stromversorgung und Steckdose den Anforderungen entsprechen. Verbinden Sie den Stecker mit einer sachgemäß montierten Haushaltssteckdose.

WARNUNG!

Ein beschädigtes Stromkabel muss durch den Kundendienst ersetzt werden (siehe Gewährleistungskarte), um Risiken zu vermeiden.

Wenn Sie das Gerät in die gewünschte Position bringen, müssen Sie darauf achten, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.

Stellen Sie keine Steckdosenleisten oder tragbare Netzteile hinter der Rückseite des Geräts auf.

Verhindern Sie die Entstehung von Bränden, die durch entflammbare Materialien verursacht werden.

POSITIONIERUNG

Stellen Sie das Gerät an einem Ort auf, an dem die Umgebungstemperatur der auf dem Typenschild des Geräts angegebenen Klimaklasse entspricht:

• Erweiterte gemäßigte Zone (SN): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 10°C bis 32°C bestimmt."
• Gemäßigte Zone (N): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 32 °C bestimmt."
• Subtropische Zone (ST): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 38 °C bestimmt."
• Tropische Zone (T): „Dieses Kühlgerät ist für die Verwendung bei Umgebungstemperaturen von 16 °C bis 43 °C bestimmt."

10-Aufstellung

10.9 Umkehrbarkeit der Tür

Bevor Sie das Gerät mit dem Netzkabel verbinden, müssen Sie überprüfen, ob der Türflügel von rechts (wie geliefert) nach links geändert werden muss, da der Aufstellungsort und der Gebrauch dies erforderlich machen.

WARNUNG!

Das Gerät ist schwer. Sie benötigen zwei Personen, um die Umkehrbarkeit der Tür durchzuführen. ▶ Nehmen Sie vor dem ersten Betrieb das Gerät vom Netzkabel. Kippen Sie das Gerät nicht mehr als 45 °, um Schaden am Kühlsystem zu vermeiden.

Aufstellungsschritte (Abb. 10.9):

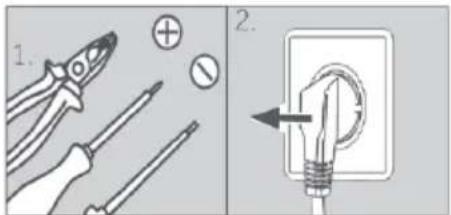

1. Stellen Sie das notwendige Werkzeug zur Verfügung.
2. Ziehen Sie den Gerätenetzstecker.
3. Entfernen Sie die fünf Schrauben, die die Frontblende (1) fixieren, und entfernen Sie die Blende (2). Versetzen Sie die kleine Abdeckung der Frontblende von der linken zur rechten Seite.
4. Ziehen Sie das Verbindungskabel heraus.
5. Entfernen Sie die obere Scharnierabdeckung (1) und schrauben Sie das obere Scharnier (drei Schrauben) auf die rechte Seite (2).
6. Heben Sie die lose Kühlschranktur vorsichtig aus dem oberen Scharnier.
7. Stellen Sie die Tür auf den Kopf, schrauben Sie die Abdeckung (1) und den Türstopper (2) mit dem Befestigungsteil (3) ab.
8. Entfernen Sie das untere Scharnier der oberen Tür.
9. Ändern Sie die Position des Blindstopfens und der Schraube an der Seite.
10. Türstopper auf andere Seite umsetzen.

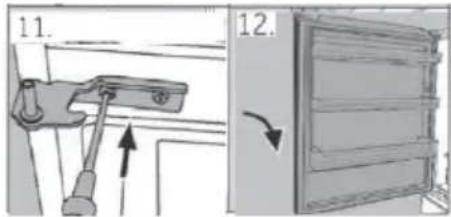

11. Nehmen Sie das neue Scharnier der oberen Tür aus der Zubehörtasche und schrauben Sie es auf die linke Seite des Gerätes.
12. Heben Sie die obere Tür vorsichtig auf das untere Scharnier, so dass das Drehgelenk in die Scharnieraufhängung passt.
13. Nehmen Sie das obere Scharnier aus der Zubehörtasche. Stecken Sie das Verbindungskabel durch das obere Scharnier und befestigen Sie das obere Scharnier mit den drei Schrauben auf der linken Seite des Gerätes.
14. Legen Sie die Scharnierabdeckung (geliefert in der Zubehörtasche) über das Scharnier.
15. Stecken Sie das Verbindungskabel hinein und befestigen Sie es in der Öffnung.
16. Tauschen Sie die Gerätevorderseite aus und befestigen Sie diese mit fünf Schrauben. Überprüfen Sie nach der Änderung der Tür, ob die Türdichtungen sachgemäß im Gehäuse angebracht sind und alle Schrauben fest angezogen sind.

11.1 Produktdatenblatt

Handelsmarke	Haier
Modellkennung	HTW7720ENMP	HFW7720EWMP
	HTW7720DNMP
	HTW7720ENMB	HFW7720ENMB
	HTW7720ENPT
	HTW7720B/CNMM
Kategorie des Modells	Kuhl-Gefrier kombination
Energieeffizienzklasse	BHTW7720BNMM/DHTW7720DNMP/
Jährlicher Energieverbrauch (kWh/Jahr)1)	243HTW7720DNMP/301	302
Volumen Kühlung (L)	345HTW7720DNMP/343	337
Volumen Einfrieren (L)	141HTW7720DNMP/140	140
Sterne-Bewertung	×xxx
Temperatur der anderen Fächer > 14°C	Nicht anwendbar
Frostsicheres System	Ja
Sicher bei Stromausfall (h)	12	10
Gefrierleistung (kg/24h)	10
Klimaklasse
Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen 10°C und 43°C ausgelegt	SN.N.ST.T
Gerauschemissionsklasse und Luftschallemissionen (db(A) re 1pW)	A(29)HTW7720DNMP / C (37)
Temperaturanstiegszeit (h)	12	10
Bauart	Freistehend

basierend auf Standard-Testergebnissen für 24 Stunden. Der tatsächliche Energieverbrauch hängt davon ab, wie das Gerät verwendet wird und wo es steht.

11.2 Zusätzliche technische Daten

Gesamtvolumen (L)	486DNMP/BNMM/CNMM/483	477
Spannung / Freqenz	220-240V ~/50Hz
Eingangsleistung (W)	120
Eingangsstrom (A)	1,5
Hauptsicherung (A)	16
Kühlmittel/Menge	R600a/62g
Abmessungen (T/B/H in mm)	675x700x2006

11.3 Normen und Richtlinien CC und UK CA

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

Wir empfehlen Ihnen unseren Haier-Kundendienst sowie die Verwendung von Originalersatzteilen. Falls jemals Schwierigkeiten mit Ihrem Gerät auftreten sollten, schauen Sie sich zunächst den Abschnitt „Problemlösung“ an.

Falls Sie dort keine Lösung finden sollten, wenden Sie sich bitte an

• Ihren Händler vor Ort. Alternativ besuchen Sie den Bereich „Service & Unterstützung“ unter www.haier.com – hier finden Sie Telefonnummern, Antworten auf häufig gestellte Fragen sowie Hinweise zu Service- und Garantieleistungen.

Bitte halten Sie die folgenden Angaben bereit, wenn Sie sich an unseren Kundendienst wenden. Die entsprechenden Angaben finden Sie auf dem Typenschild.

Modell Seriennummer

Schauen Sie sich auch die mitgelieferte Garantiekarte an, wenn Sie Garantieleistungen in Anspruch nehmen möchten.

VERFÜGBARKEIT VON ERSATZTEILEN

Thermostat, Temperatursensoren, Leiterplatten und Lichtquellen sind nach dem Inverkehrbringen der letzten Einheit des Modells mindestens sieben Jahre lang verfügbar.

Türgriffe, Türscharniere, Tabletts und Körbe für einen Zeitraum von mindestens sieben Jahren und Türdichtungen für einen Zeitraum von mindestens zehn Jahren, nachdem die letzte Einheit des Modells auf den Markt gebracht wurde.

GARANTIE

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien. Tunesien keine gesetzliche Garantie erforderlich.

Bei allgemeinen geschäftlichen Anfragen wenden Sie sich bitte an unsere Niederlassungen in Europa:

Europäische Haier-Niederlassungen
Land*	Anschrift	Land*	Anschrift
Italien	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIEN	Frankreich	Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANKREICH
Spanien Portugal	Haier Iberia SL Pg. Garcia Faria, 49 - 51 08019 Barcelona SPANIEN	Belgien-FR Belgien-NL Niederlande Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIEN
Deutschland Österreich	Haier Deutschland GmbH Hewlett-Packard-Str. 4 61352 Bad Homburg DEUTSCHLAND	Pollen Tschechien Ungarn Griechenland Rumänien Russland	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLEN
Großbritannien	Haier Appliances UK Co. Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR VK

*Weitere Informationen zum Produkt erhalten Sie unter https://eprel.ec.europa.eu/ oder scannen Sie den QR auf dem mit dem Gerät gelieferten Energieetikett.

Haier

5.7.1 Automatischer Einstellmodus

5.11.3 Q-Cool (Schnellkühlung)

10.8 Elektrischer Anschluss

Lampenparameter:

5.11.3 Q-Cool (Schnellkühlung)

5.11.3 Q-Cool-Modus (Schnellkühlung)

5.11.3 Q-Cool (Schnellkühlung)

11.3 Normen und Richtlinien

Dieses Produkt erfüllt alle Anforderungen der geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die die CE-Kennzeichnung vorsehen.

12 - Kundendienst

LV

Wir empfehlen unseren Haier-Kundendienst und die Verwendung von Original-Ersatzteilen. Wenn Sie Probleme mit dem Gerät haben, prüfen Sie bitte zuerst den Abschnitt FEHLERBEHEBUNG. Wenn Sie keine Lösung finden, wenden Sie sich bitte an

den örtlichen Händler oder besuchen Sie den Bereich Service & Support auf der Website www.haier.com, wo Sie Telefonnummern und häufig gestellte Fragen finden sowie einen Wartungsantrag stellen können.

Um sich mit unserem Kundendienst in Verbindung zu setzen, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben. Die Informationen finden Sie auf dem Typenschild.

Modell Seriennummer
