Type de produit	Caméra de surveillance avec moniteur 7 pouces
Marque	Mestic
Modèle	MC-200
Taille de l'écran	7 pouces TFT LCD couleur
Résolution de l'écran	1024 (RGB) × 600
Luminosité de l'écran	550 cd/m²
Résolution de la caméra	1920 × 1080 pixels
Angle de l'objectif	H:106°, V:55°, D:120°
Distance focale	2,8 mm
Nombre de caméras supportées	Jusqu'à 2 caméras
Fonction de déclenchement	Oui, avec commutation automatique
Mise en miroir de l'image	Oui
Alimentation électrique	12/24 V CC, < 3,5 W
Température de fonctionnement	-20 °C à +70 °C
Température de stockage	-30 °C à +80 °C
Humidité admissible	Jusqu'à 95 % RH
Étanchéité	Non étanche
Nettoyage	Détergent doux et chiffon humide
Sécurité	Tension dangereuse interne, ne pas ouvrir
Garantie	Voir conditions

FOIRE AUX QUESTIONS - MC-200 Mestic

Quelle est la tension d'alimentation de la caméra ?

La caméra fonctionne avec une alimentation de 12 ou 24 volts CC, provenant de la batterie du véhicule ou du système électrique.

Comment nettoyer l'écran du moniteur ?

Débranchez tous les câbles, puis utilisez un détergent ménager doux et un chiffon doux et humide. N'utilisez jamais de solvants comme du diluant ou du benzène.

Que faire si l'image est inversée ou retournée ?

Utilisez la télécommande ou le bouton MENU pour accéder au paramètre de rotation et ajuster l'orientation de l'image.

Comment régler la luminosité et le contraste de l'écran ?

Appuyez sur le bouton MENU, sélectionnez l'icône de réglage de l'image, puis utilisez les touches + et - pour ajuster la luminosité, le contraste, etc.

Puis-je connecter plus d'une caméra ?

Oui, le moniteur prend en charge l'entrée vidéo simultanée de deux caméras. Utilisez le bouton CAM pour basculer entre elles.

Comment activer la fonction de déclenchement automatique ?

Connectez le fil vert (trigger cam 1) au positif du feu de recul. Lorsque vous passez en marche arrière, le moniteur commute automatiquement sur la caméra correspondante.

Que faire s'il n'y a pas d'image à l'écran ?

Vérifiez la connexion de l'alimentation, assurez-vous que l'interrupteur est sur ON, et contrôlez les câbles de verrouillage (lock cables). Si le problème persiste, contactez le service après-vente.

Quelles sont les précautions de stockage ?

Stockez le moniteur dans un endroit sec, à une température comprise entre -30 °C et +75 °C. Évitez l'humidité excessive et ne percez pas l'appareil.

Puis-je utiliser cette caméra pour une utilisation intérieure ?

Oui, mais le moniteur n'est pas étanche, donc évitez l'exposition à l'eau. La caméra elle-même peut être utilisée en extérieur si elle est protégée des intempéries.

Comment réinitialiser les paramètres d'usine ?

Dans le menu principal, accédez aux paramètres système et sélectionnez l'option 'Réinitialisation'. Confirmez pour rétablir les réglages par défaut.

MODE D'EMPLOI MC-200 Mestic

Précautions, stockage et conservation

1. N'exposez pas le moniteur à une chaleur ou un froid excessifs. La température de stockage de ce produit est de -30 \~+75°C et la température de fonctionnement est de -20 \~+60°C. L'humidité est de 90 %.
2. Ne pas percer, rayer ou utiliser des produits de nettoyage abrasifs sur cet appareil.
3. Ne placez pas les câbles dans un endroit où ils peuvent être pincés ou piétinés.
4. Laissez un espace d'au moins 2" entre le moniteur et les murs, les armoires ou d'autres objets pour permettre une circulation d'air adéquate autour de l'appareil.
5. Le moniteur n'est pas étanche.

Précautions, précautions d'utilisation

1. L'appareil peut être alimenté par une batterie automobile de 12 ou 24 volts ou par le système électrique du véhicule.
2. Veillez à ce que tous les câbles soient connectés correctement, en respectant la polarité. Des connexions incorrectes peuvent endommager le moniteur. Débranchez les câbles d'alimentation lorsqu'ils ne sont pas utilisés.

Attention!

Une haute tension est présente dans le moniteur. L'ouverture du boîtier doit être effectuée par des professionnels. Ne regardez pas la vidéo en conduisant, sauf si vous surveillez l'affichage de la caméra de recul.

Avis spécial !

L'écran LCD peut parfois présenter des points lumineux ou sombres. Il s'agit d'un phénomène très courant dans la technologie d'affichage à matrice active, qui n'indique pas nécessairement un défaut ou un dysfonctionnement. N'essayez jamais de réparer cet appareil vous-même. En cas de problème, éteignez immédiatement le moniteur et contactez notre société ou un revendeur agréé. Le moniteur est un équipement complexe. Tout démontage ou modification peut entraîner des dommages et annuler la garantie.

Maintenance

1. Débranchez tous les câbles du moniteur avant de le nettoyer.
2. Utilisez un détergent ménager doux et essuyez l'appareil avec un chiffon doux et humide. N'utilisez jamais de solvants puissants tels que du diluant ou du benzène, car ils risquent d'endommager la finition de l'appareil.

Ce symbole est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur du produit qui peut être d'une magnitude suffisante pour constituer un risque d'électrocution pour les personnes.

Ce symbole est destiné à attirer l'attention de l'utilisateur sur la présence d'importantes instructions d'utilisation et de maintenance (entretien) dans la documentation accompagnant l'appareil.

Ce symbole est destiné à attirer l'attention de l'utilisateur sur la nécessité de mettre au rebut les équipements électriques et électroniques.

ATTENTION

Veuillez noter que tout changement ou modification non expressément approuvé dans ce manuel peut invalider votre garantie et nécessiter des réparations coûteuses.

Déclaration de conformité

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences nuisibles.
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences qui peut entraîner un fonctionnement insuffisant.

Caractéristiques du produit

1. Choix de la langue : Anglais / Deutsch / Français / Italiano / Espanol / Nederlands.
2. Équipé d'une télécommande.
3. Prise en charge de la détection automatique du signal vidéo.
4. Prend en charge l'entrée vidéo simultanée de deux caméras.
5. Prend en charge la fonction de mise en miroir de l'image.
6. Prise en charge de la fonction de déclenchement, la caméra est contrôlée par une ligne de déclenchement et bascule automatiquement lorsqu'elle est déclenchée.
7. Prend en charge le démarrage automatique et le passage à l'image de la caméra correspondante lorsqu'il est déclenché en mode veille.
8. Plage d'alimentation 12-24V, fonction de protection contre les courts-circuits.

Spécifications techniques

Moniteur

Moniteur couleur TFT LCD de 7 pouces.

Résolution : 1024(RGB)X600

Système : N / P

Luminosité : 550cd/.m²

Surface active : 154,21(H)X85,92(V) mm

Vidéo : CVBS / AHD

Canal vidéo : 2 canaux

Fonction d'inversion : 1 canal

Fonction de guidage : 2 canaux Commutation automatique

Alimentation électrique : 12/24V DC/<3.5W

Température de fonctionnement : -20°C à +70 °C

Température de stockage : -25°C à +70 °C

CAMÉRA

Système TV : NTSC/PAL

Pixels effectifs : 1920(H)*1080(V)

Sync. Système : Interne

LED IR Qté : 18PCS

Système de numérisation : Entrelacé

Objectif : 2,8 mm

Angle de l'objectif : H:106° V:55° D:120°

Température de fonctionnement : -20°C - 70°C , RH 95%

MAX

Température de stockage : -30°C - 80°C , RH 95% MAX

Avis spécial !

Toutes les spécifications peuvent être modifiées sans préavis.

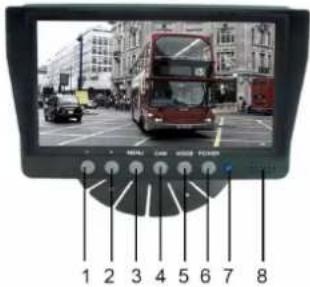

Description des touches et des commandes

1. Bouton de diminution - Permet de régler le volume, la luminosité, le contraste, la langue, la rotation, etc.
2. Bouton d'augmentation - Permet de régler le volume, la luminosité, le contraste, la langue, la rotation, etc.
3. MENU - Accès à la luminosité, au contraste, à la langue, à la rotation, etc.
4. CAM - Permet de basculer entre toutes les caméras connectées au moniteur.
5. MODE - Sélectionne le mode de luminosité.
6. POWER - Permet d'allumer et d'éteindre le moniteur.
7. Indicateur de puissance.
8. Orateur.

Options de menu

Paramètres de l'image

1. Appuyez sur le bouton MENU pour entrer dans le menu, vous verrez l'icône sélectionnée en vert par défaut.
2. Appuyez à nouveau sur la touche MENU pour confirmer le réglage de l'image comme indiqué à gauche.
3. Appuyez sur + pour sélectionner Caméra 1 ou Caméra 2, puis appuyez sur la touche MENU pour confirmer.
4. Appuyez à nouveau sur + pour accéder au sous-menu ci-dessous, qui devient vert.
5. Appuyez sur la touche MENU pour confirmer, puis appuyez sur - ou + pour ajuster la valeur. Une fois la valeur bien réglée, appuyez à nouveau sur la touche MENU pour confirmer le réglage.
6. Appuyez ensuite sur la touche + pour accéder au sous-menu Luminosité ou à d'autres sous-menus afin de régler la valeur. Répétez les étapes 4 et 5. Lorsque tous les réglages sont terminés, appuyez sur MODE pour quitter et revenir au menu principal.
7. 6 ème option ^s pour le réglage de l'image miroir/non-miroir.

Réglages de la ligne de stationnement

1. Appuyez sur la touche MENU pour accéder au menu, puis appuyez sur la touche + pour accéder au menu Ligne de stationnement, appuyez sur la touche MENU pour confirmer et accéder au menu de réglage de la ligne de stationnement comme indiqué sur la gauche.
2. Appuyer sur la touche + ou - pour sélectionner Caméra 1 ou Caméra 2, appuyer sur la touche MENU pour confirmer. Appuyez sur la touche + pour passer à M(mètres) ou ft(pieds), appuyez sur la touche MENU pour confirmer.
3. Appuyez sur + ou - pour sélectionner ON, puis appuyez sur la touche MENU pour définir ON/OFF. Appuyez sur + ou - pour sélectionner, puis appuyez sur MENU pour confirmer. Appuyez ensuite sur + ou - pour déplacer la ligne de stationnement horizontalement. Appuyez sur la touche MENU pour confirmer le réglage.
4. Appuyez sur + pour passer à , puis appuyez sur la touche MENU pour confirmer la sélection. Appuyez ensuite sur + ou - pour déplacer la ligne de stationnement verticalement. Appuyez sur la touche MENU pour confirmer le réglage.
5. Appuyez sur + pour vous déplacer sur, puis appuyez sur la touche MENU pour confirmer la sélection. Appuyez ensuite sur + ou - pour déplacer la ligne de stationnement horizontalement. Appuyez sur la touche MENU pour confirmer le réglage.
6. Appuyez sur + pour vous déplacer sur, puis appuyez sur la touche MENU pour confirmer la sélection. Appuyez ensuite sur + ou - pour déplacer le chiffre que vous souhaitez régler. Appuyez sur MENU pour confirmer la sélection, puis appuyez sur + ou - pour augmenter ou diminuer.
7. Lorsque le réglage est terminé, appuyez sur MODE pour quitter et revenir au menu principal. Si la ligne de stationnement est réglée sur ON, connectez également le fil de déclenchement au positif + de l'alimentation du feu arrière. Lorsque vous mettez la voiture en marche arrière, le moniteur affichera la ligne de stationnement. À ce moment-là, tous les boutons ne fonctionnent pas. Après la marche arrière, les boutons fonctionneront.

Paramètres linguistiques

Appuyez sur la touche MENU pour accéder au menu Language, puis appuyez sur la touche + pour vous déplacer dans le menu, puis appuyez sur la touche MENU pour confirmer et accéder au sous-menu. Appuyez sur les touches + ou - pour sélectionner la langue de votre choix, puis appuyez sur la touche MENU pour confirmer. Appuyez sur MODE pour quitter.

Réglages du rétroéclairage

Appuyez sur la touche MENU pour accéder au menu Backlight, puis appuyez sur la touche + pour vous déplacer dans le menu, puis appuyez sur la touche MENU pour confirmer et accéder au sous-menu. Appuyez sur les touches + ou - pour sélectionner la langue de votre choix, puis appuyez sur la touche MENU pour confirmer. Appuyez sur MODE pour quitter.

Paramètres du système

1. Appuyez sur la touche MENU pour accéder au menu, puis appuyez sur la touche + pour vous déplacer dans le menu, puis appuyez à nouveau sur la touche MENU pour confirmer.
2. Appuyez sur + pour vous déplacer sur, puis appuyez sur MENU pour confirmer le réglage du délai de déclenchement. Appuyez ensuite sur + ou - pour sélectionner ou pour régler le délai pour la caméra 1 ou la caméra 2. Appuyez ensuite sur MENU pour confirmer, appuyez sur + ou - pour augmenter ou pour diminuer le nombre. Lorsque le réglage est terminé, appuyez sur MODE pour quitter.
3. Appuyez sur + pour vous déplacer et appuyez sur MENU pour confirmer. pour régler le balayage/cyclage automatique entre la caméra 1 et la caméra 2. Appuyez ensuite sur + ou - pour sélectionner le ou pour régler le temps pour la caméra 1 ou la caméra 2, puis appuyez sur MENU pour confirmer, appuyez sur + ou - pour augmenter ou diminuer le nombre. Lorsque le réglage est terminé, appuyez sur MODE pour quitter. Si vous souhaitez lancer le balayage/cyclage automatique, quittez tous les menus et appuyez sur la touche MENU pendant environ 5 secondes, le balayage automatique entre les 2 caméras commencera. entre les 2 caméras. Appuyez sur MODE pour annuler.
4. Appuyez sur + pour passer à . Appuyez ensuite sur MENU pour faire pivoter l'image. Lorsque le réglage est terminé, appuyez sur MODE pour quitter.
5. Appuyez sur + pour passer à la réinitialisation.

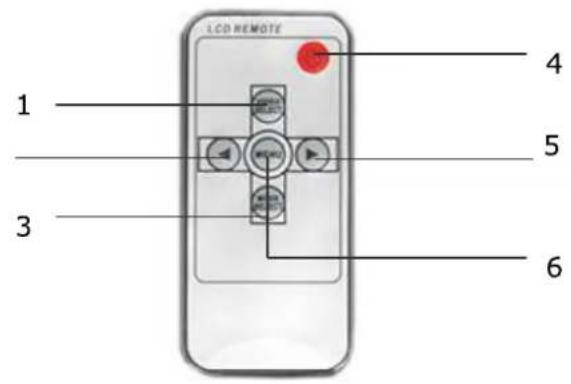

Fonctionnement de la télécommande

1. Sélection vidéo - Permet de basculer entre toutes les caméras connectées au moniteur.
2. Touche bas - Permet de régler le volume, la luminosité, le contraste, la langue, la rotation, etc.
3. Sélection du mode - Sélection du mode de luminosité
4. Mise sous tension/hors tension
5. Bouton d'augmentation - Permet de régler le volume, la luminosité, le contraste, la langue, la rotation, etc.
6. Menu - Accès à la luminosité, au contraste, à la langue, à la rotation, etc.

Remplacement des piles de la télécommande

1. Pour l'utiliser, pointez la télécommande vers la fenêtre infrarouge du moniteur.

2. Ne démontez jamais la télécommande, ne la laissez jamais tomber et ne la mouillez jamais.

3. Appuyez fermement sur les boutons de commande. Attendez 2 secondes pour que l'image change.

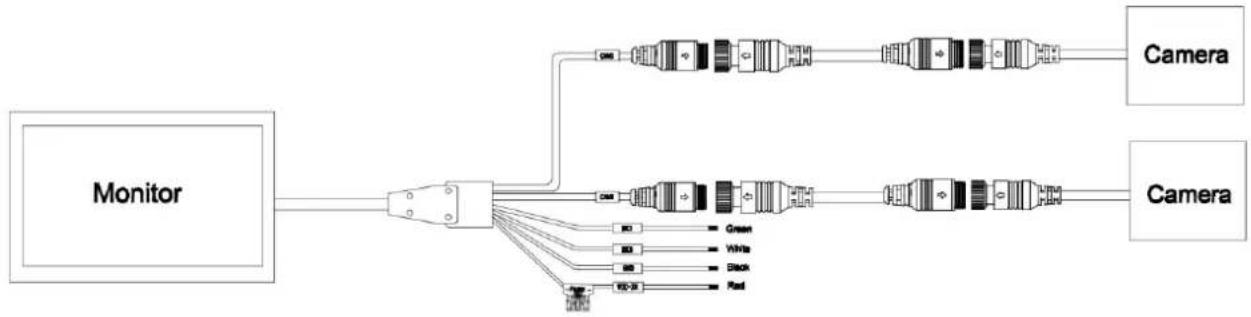

Fonctionnement de base

Noir : Masse
Rouge : ACC (alimentation de la clé de voiture) DC 12\~24V
Vert : Caméra de déclenchement 1 - Alimentation positive de la lumière de recul DC12\~24V.
Blanc : Trigger Cam 2 - Alimentation positive de la lampe de recul DC12\~24V.

Dépannage

Les symptômes décrits ci-dessous n'indiquent pas nécessairement une défaillance de l'écran. Veuillez vérifier les points suivants avant de faire appel au service après-vente.

Symptôme	Causes possibles/solution
Pas d'image. Pas de son	Mauvaise connexion de l'adaptateur de voiture. Utilisation d'une alimentation électrique non autorisée. L'interrupteur d'alimentation est en position OFF.
Pas de photo	Vérifier que le câble de verrouillage est correctement connecté.
Pas de son	Vérifiez que le câble de verrouillage est correctement connecté ou que le volume est réglé trop bas.
Image sombre	Vérifiez que la luminosité et le contraste sont correctement réglés ; vérifiez que la température ambiante n'est pas trop basse.
Sans couleur	Ajuster les paramètres de couleur.
A l'envers ou de côté Image inversée	Utilisez la télécommande/bouton MENU-ROTATION pour définir l'orientation correcte.
Pas de fonction d'inversion (c'est-à-dire d'image)	Vérifier que les fils (noir/rouge/vert) ne sont pas desserrés.
