BRUGSANVISNING MC-200 Mestic

1. Udsæt ikke skærmen for overdreven varme eller kulde. Opbevaringstemperaturen for dette produkt er -30 \~+75°C og driftstemperaturen er -20 \~+60°C . Luftfugtigheden er Rh90%.
2. Undgå at punktere, ridse eller bruge slibende rengøringsmidler på denne enhed.
3. Placer ikke kabler, hvor de kan komme i klemme eller blive trädt på.
4. Lad der være mindst 2" afstand mellem skærmen og vægge, skabe eller andre genstande, så der er tilstrækkelig luftcirkulation omkring enheden.
5. Skærmen er ikke vandtæt.

Forholdsregler, Forholdsregler ved brug

1. Enheden kan drives af et 12- eller 24-volts bilbatteri eller bilens elektriske system.
2. Sørg for, at alle kabler er tilsluttet korrekt, og overhold den korrekte polaritet. Forkerte forbindelser kan beskadige skærmen. Frakobl strømkablerne, när de ikke er i brug.

Der er højspænding i skærmen. Åbningen af kabinettet bør foretages af fagfolk. Se ikke videoen under kørslen, medmindre du følger med i bakkameraets display.

Særlig opmærksomhed!

Lejlighedsvis kan LCD-skærmen vise nogle lyse eller mørke pletter. Dette er et meget almindeligt fænomen i aktiv matrix-skærmteknologi og er ikke nødvendigvis tegn på en defekt eller fejlfunktion. Forsøg aldrig selv at reparere denne enhed. Hvis der opstår et problem, skal du straks slukke for skærmen og kontakte vores firma eller en autoriseret forhandler. Skærmen er et komplekst stykke udstyr. Enhver adskillelse eller ændring kan forårsage skade og gøre garantien ugyldig.

Vedligeholdelse

1. Frakobl alle kabler fra skærmen før rengøring.
2. Brug et mildt husholdningsrengøringsmiddel, og tør enheden af med en fugtig, blød klud. Brug aldrig stærke opløsningsmidler som f.eks. fortynder eller benzin, da de kan beskadige enhedens finish.

Dette symbol er beregnet til at advare brugeren om tilstedeværelsen af uisolereet "farlig spænding" i produktets kabinet, som kan være tilstrækkelig stor til at udgøre en risiko for elektrisk stød for personer.

Dette symbol er beregnet til at gøre brugeren opmærksom på, at der findes vigtige drifts- og vedligeholdelsesinstruktioner (service) i den litteratur, der følger med apparatet.

Dette symbol er beregnet til at gøre brugeren opmærksom på behovet for at bortskaffe elektrisk og elektronisk udstyr.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

FORSIGTIG

Bemærk, at ændringer eller modifikationer, der ikke udtrykkeligt er godkendt i denne manual, kan gøre garantien ugyldig og kræve dyre reparationer.

Denne enhed overholder del 15 i FCC-reglerne. Driften er underlagt følgende to betingelser:

1. Denne enhed må ikke forårsage skadelig interferens.
2. Denne enhed skal acceptere enhver modtaget interferens, herunder interferens, der kan forårsage underdimensioneret drift.

Produktfunktioner

1. Valg af sprog: Engelsk / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Udstyret med fjernbetjening.
3. Understøtter automatisk registrering af videosignaler.
4. Understøtter samtidig videoinput fra to kameraer.
5. Understøtter billedspejlingsfunktion.
6. Understøtter triggerfunktion, kameraet styres af en triggerlinje og skifter automatisk, när det udløses.
7. Understøtter automatisk start og skift til det tilsvarende kamerabillede, når det udløses i standbytilstand.
8. Strømforsyningsområde 12-24V, funktion til beskyttelse mod kortslutning.

Tekniske specifikationer

Overvåge

7" TFT LCD-farveskærm.

Opløsning: 1024(RGB)X600

System: N / P

Lysstyrke: 550cd/.m²

Aktivt område: 154,21(H)X85,92(V) mm

Video: CVBS / AHD

Videokanal: 2 kanaler

Omvendt funktion: 1 kanal

Guidefunktion : 2 kanaler Automatisk skift

Strømforsyning: 12/24V DC/<3,5W

Driftstemperatur: -20°C til +70.°C

Opbevaringstemperatur: -25°C til +70 .°C

KAMERA

TV-system: NTSC/PAL

Effektive pixels: 1920(H)*1080(V)

Alle specifikationer kan ændres uden varsel.

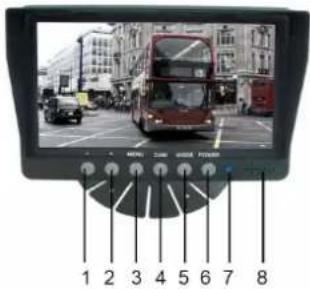

Beskrivelser af taster/kontroller

1 2 3 4 5 6 7 8

1. Reducer-knap - Justerer lydstyrke, lysstyrke, kontrast, sprog, rotation osv.
2. ∅g-knap - Justerer lydstyrke, lysstyrke, kontrast, sprog, rotation osv.
3. MENU - Adgang til lysstyrke, kontrast, sprog, rotation osv.
4. CAM - Skifter mellem alle kameraer, der er tilsluttet skærmen.
5. MODE - Vælg lysstyrketilstand.
6. POWER - Tænder og slukker for skærmen.
7. Strømindikator.
8. Højttaler.

Valgmuligheder i menuen

Billedindstillinger

1. Tryk på MENU-knappen for at åbne menuen, og du vil se det ikon, der er valgt i grønt som standard.
2. Tryk på MENU-knappen igen for at bekræfte og gå til billedindstillingerne som vist til venstre.
3. Tryk på + for at vælge Kamera 1 eller Kamera 2, og tryk derefter på MENU-knappen for at bekræfte.
4. Tryk på + igen for at åbne undermenuen nedenfor, den bliver grøn.
5. Tryk på MENU-knappen for at bekræfte, og tryk derefter på - eller + for at justere værdien. Når værdien er justeret korrekt, skal du trykke på MENU-knappen igen for at bekræfte justeringen.
6. Tryk derefter på +-knappen for at gå ind i Lysstyrke eller andre undermenuer for at justere værdien. Gentag fra trin 4 til trin 5. Når alle indstillinger er udført, skal du trykke på MODE for at vende tilbage til hovedmenuen.
7. 6 ^th muligheder for indstilling af spejl/ikke-spejlbillede.

Indstillinger for parkeringslinje

1. Tryk på MENU-knappen for at åbne menuen, tryk derefter på +-knappen for at gå til menuen Parkeringslinje, tryk på MENU-knappen for at bekræfte og åbne menuen til indstilling af parkeringslinje som vist til venstre.
2. Tryk på + eller - for at vælge Kamera 1 eller Kamera 2, og tryk på MENU for at bekræfte. Tryk på + for at flytte til M (meter) eller ft (fod), og tryk på MENU for at bekræfte.
3. Tryk på + eller - for at vælge ON, og tryk derefter på MENU-knappen for at indstille til ON/OFF. Tryk på + eller - for at vælge, og tryk derefter på MENU for at bekræfte. Tryk derefter på + eller - for at flytte parkeringslinjen vandret. Tryk på MENU-knappen for at bekræfte indstillingen.
4. Tryk på + for at flytte til, og tryk derefter på MENU-knappen for at bekræfte valget. Tryk derefter på + eller - for at flytte parkeringslinjen lodret. Tryk på MENU-knappen for at bekræfte indstillingen.
5. Tryk på + for at flytte til, og tryk derefter på MENU for at bekræfte valget. Tryk derefter på + eller - for at flytte parkeringslinjen vandret. Tryk på MENU-knappen for at bekræfte indstillingen.
6. Tryk på + for at flytte til, og tryk derefter på MENU for at bekræfte valget. Tryk derefter på + eller - for at flytte det tal, du vil justere. Tryk på MENU for at bekræfte valget, og tryk derefter på + eller - for at øge eller mindske.
7. Når du er færdig med at indstille, skal du trykke på MODE for at afslutte og vende tilbage til hovedmenuen. Hvis parkeringslinjen er indstillet til ON, skal du også forbinde udløserledningen til den positive + på baglygten. Når du sætter bilen i bakgear, vil skærmen vise parkeringslinjen. I dette øjeblik vil alle knapper ikke virke. Efter bakning vil knapperne virke.

Sprogindstillinger

Language 中文 English Deutsch Français Italiano Español 日本語

Tryk på knappen MENU for at åbne menuen, tryk derefter på knappen + for at gå til menuen, og tryk derefter på knappen MENU for at bekræfte og åbne undermenuen. Tryk på + eller - for at vælge det sprog, du foretrækker, og tryk derefter på MENU for at bekræfte. Tryk på MODE for at afslutte.

Indstillinger for baggrundsbelysning

Tryk på knappen MENU for at åbne menuen, tryk derefter på knappen + for at gå til menuen, og tryk derefter på knappen MENU for at bekræfte og åbne undermenuen. Tryk på + eller - for at vælge det sprog, du foretrækker, og tryk derefter på MENU for at bekræfte. Tryk på MODE for at afslutte.

Systemindstillinger

1. Tryk på MENU-knappen for at åbne menuen, tryk derefter på +-knappen for at gå til menuen, og tryk derefter på MENU-knappen igen for at bekræfte.

2. Tryk på + for at flytte til, og tryk derefter på MENU for at bekræfte for at indstille udløserforsinkelsestiden. Tryk derefter på + eller - for at vælge eller for at indstille tiden for kamera 1 eller kamera 2. Tryk derefter på MENU for at bekræfte, tryk på + eller - at øge eller for at øge eller mindske tallet. Når indstillingen er færdig, skal du trykke på MODE for at afslutte.

3. Tryk + for at flytte til og tryk på MENU for at bekræfte. for at indstille den automatiske scanning/cykling mellem kamera 1 og kamera 2. Tryk derefter på + eller - for at vælge eller for at indstille tiden for kamera 1 eller kamera 2, og tryk derefter på MENU for at bekræfte, tryk på + eller - for at øge eller mindske tallet. Når indstillingen er færdig, skal du trykke på MODE for at afslutte. Hvis du vil starte den automatiske scanning/cykling, skal du forlade alle menuerne og trykke på MENU-knappen i ca. 5 sekunder, så starter den automatiske scanning mellem 2 kameraer. mellem 2 kameraer. Tryk på MODE for at annullere.

4. Tryk på + for at flytte til . Tryk derefter på MENU for at rotere billedet. Når indstillingen er færdig, skal du trykke på MODE for at afslutte.

5. Tryk på + for at flytte til nulstilling af alle.

Betjening med fjernbetjening

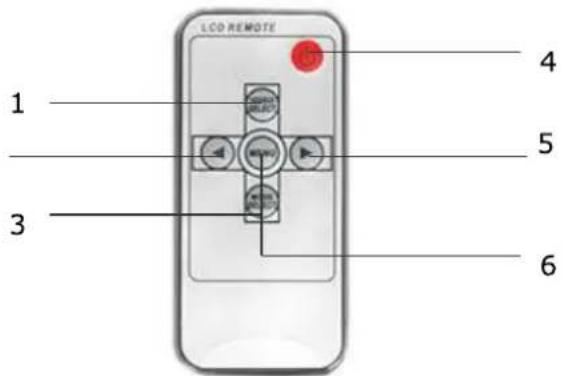

LCD REMOTE 1 2 3 4 5 6

1. Video Select - Skifter mellem alle kameraer, der er tilsluttet skærmen.

2. Ned-tast - Justerer lydstyrke, lysstyrke, kontrast, sprog, rotation osv.

3. Tilstandsvalg - Vælg lysstyrketilstand

4. Tænd/sluk

5. ∅g-knap - Justerer lydstyrke, lysstyrke, kontrast, sprog, rotation osv.

6. Menu - Adgang til lysstyrke, kontrast, sprog, rotation osv.

Udskiftning af fjernbetjeningens batterier

1. Ret fjernbetjeningen mod det infrarøde vindue på skærmen for at betjene den.

2. Skil aldrig fjernbetjeningen ad, tab den eller gør den våd.

3. Tryk hårdt på kontrolknapperne. Lad der gå 2 sekunder, før billedet skifter.

Grundlæggende betjening

De symptomer, der beskrives nedenfor, er ikke nødvendigvis tegn på en fejl i displayet. Tjek venligst følgende punkter, før du anmoder om service.

Symptom	Mulige årsager/løsning
Intet billede. Ingen lyd	Forkert tilslutning af biladapteren. Brug af en uautoriseret strømforsyning.Strømafbryderen er i OFF-position.
Intet billede	Kontrollér, at låsekablet er korrekt tilsluttet.
Ingen lyd	Kontroller, at låsekablet er tilsluttet korrekt, eller at lydstyrken er indstillet for lavt.
Mørkt billede	Kontrollér, at lysstyrke og kontrast er indstillet korrekt; kontrollér, at omgivelsestemperaturen ikke er for lav.
Ingen farve	Juster farveindstillingerne.
På hovedet eller til siden Inverteret billede	Brug fjernbetjeningen/MENU-ROTATION-knappen til at indstille den korrekte retning.
Ingen omvendt funktion (f.eks. billede)	Tjek for løse ledninger (sort/rød/grøn).
