MANUALE UTENTE MC-200 Mestic

Precauzioni, stoccaggio e conservazione

1. Non esporre il monitor a calore o freddo eccessivi. La temperatura di conservazione di questo prodotto è -30 \~+75°C e la temperatura di esercizio è -20 \~+60°C . L'umidità è pari al 90%.
2. Non forare, graffiare o utilizzare materiali abrasivi per la pulizia di questa unità.
3. Non collocare i cavi in punti in cui possano essere schiacciati o calpestati.
4. Lasciare uno spazio di almeno 2" tra il monitor e le pareti, gli armadi o altri oggetti per consentire un'adeguata circolazione dell'aria intorno all'unità.
5. Il monitor non è impermeabile.

Precauzioni, precauzioni operative

1. L'unità può essere alimentata da una batteria da 12 o 24 volt o dall'impianto elettrico del veicolo.
2. Assicurarsi che tutti i cavi siano collegati correttamente, rispettando la corretta polarità. Collegamenti errati possono danneggiare il monitor. Scollegare i cavi di alimentazione quando non vengono utilizzati.

Attenzione!

All'interno del monitor è presente un'alta tensione. L'apertura della custodia deve essere effettuata da professionisti. Non guardare il video durante la guida, a meno che non si stia monitorando il display della telecamera posteriore.

Avviso speciale!

Occasionalmente, lo schermo LCD può presentare alcune macchie chiare o scure. Si tratta di un fenomeno molto comune nella tecnologia dei display a matrice attiva e non indica necessariamente un difetto o un malfunzionamento. Non tentare mai di riparare questa unità da soli. In caso di problemi, spegnere immediatamente il monitor e contattare la nostra azienda o un rivenditore autorizzato. Il monitor è un'apparecchiatura complessa. Qualsiasi smontaggio o modifica può causare danni e annullare la garanzia.

Manutenzione

1. Prima della pulizia, scollegare tutti i cavi dal monitor.
2. Utilizzare un detergente domestico delicato e pulire l'unità con un panno umido e morbido. Non utilizzare mai solventi forti, come diluenti o benzene, perché potrebbero danneggiare la finitura dell'unità.

Questo simbolo avverte l'utente della presenza di "tensione pericolosa" non isolata all'interno dell'involucro del prodotto, che può essere di entità sufficiente a costituire un rischio di scossa elettrica per le persone.

Questo simbolo avverte l'utente della presenza di importanti istruzioni per il funzionamento e la manutenzione (assistenza) nella documentazione che accompagna l'apparecchio.

Questo simbolo avverte l'utente della necessità di smaltire le apparecchiature elettriche ed elettroniche.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

ATTENZIONE

Si noti che qualsiasi cambiamento o modifica non espressamente approvata in questo manuale può invalidare la garanzia e richiedere costose riparazioni.

Dichiarazione di conformità

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti
1. Questo dispositivo non deve causare interferenze dannose.
2. Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che può causare un funzionamento insufficiente.

Caratteristiche del prodotto

1. Selezione della lingua: Inglese / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Dotato di telecomando.
3. Supporta il rilevamento automatico del segnale video.
4. Supporta l'ingresso video simultaneo da due telecamere.
5. Supporta la funzione di mirroring delle immagini.
6. Supporta la funzione di attivazione, la telecamera è controllata da una linea di attivazione e commuta automaticamente quando viene attivata.

7. Gamma di alimentazione di lavoro 12-24V, funzione di protezione da cortocircuito.

8. Supporta l'avvio automatico e il passaggio all'immagine della telecamera corrispondente quando viene attivato in modalità standby.

Specifiche tecniche

Monitor

Monitor a colori LCD TFT da 7".

Risoluzione: 1024(RGB)X600

Sistema: N / P

Luminosità: 550cd/.m²

Area attiva: 154,21(H)X85,92(V) mm

Video: CVBS / AHD

Canale video: 2 canali

Funzione di inversione: 1 canale

Funzione guida:2 canali Commutazione automatica

Alimentazione: 12/24V DC/<3,5W

Temperatura di esercizio: da -20°C a +70.°C

Temperatura di stoccaggio: da -25°C a +70 .°C

TELECAMERA

Sincronizzazione. Sistema di sincronizzazione: Interno

LED IR Qtà: 18PCS

Sistema di scansione: Interlacciato

Obiettivo: 2,8 mm

Angolo dell'obiettivo: H: 106° V: 55° D: 120°

Temperatura di funzionamento: -20°C - 70°C , RH 95%

MAX

Temperatura di stoccaggio: -30°C - 80°C, RH 95% MAX

Avviso speciale!

Tutte le specifiche possono essere modificate senza preavviso.

Descrizioni dei tasti/comandi

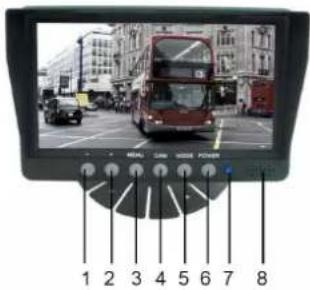

1 2 3 4 5 6 7 8

1. Pulsante di riduzione - Regola il volume, la luminosità, il contrasto, la lingua, la rotazione, ecc.
2. Pulsante di aumento - Regola il volume, la luminosità, il contrasto, la lingua, la rotazione, ecc.
3. MENU - Accede a luminosità, contrasto, lingua, rotazione, ecc.
4. CAM - Commuta tra tutte le telecamere collegate al monitor.
5. MODO - Seleziona la modalità di luminosità.
6. POWER - Accende e spegne il monitor.
7. Indicatore di alimentazione.
8. Relatore.

Opzioni di menu

Impostazioni dell'immagine

1. Premere il tasto MENU per accedere al menu; l'icona selezionata per impostazione predefinita è di colore verde.
2. Premere nuovamente il tasto MENU per confermare l'operazione e accedere alle impostazioni dell'immagine come mostrato a sinistra.
3. Premere + per selezionare Fotocamera 1 o Fotocamera 2, quindi premere il tasto MENU per confermare.
4. Premere nuovamente + per accedere al sottomenu sottostante, che diventerà verde.
5. Premere il pulsante MENU per confermare, quindi premere - o + per regolare il valore. Dopo aver regolato bene il valore, premere nuovamente il pulsante MENU per confermare la regolazione.
6. Quindi premere il pulsante + per accedere a Luminosità o ad altri sottomenu per regolare il valore. Ripetere dal punto 4 al punto 5. Al termine di tutte le impostazioni, premere MODE per uscire e tornare al menu principale.
7. 6 ^i opzioni per l'impostazione dell'immagine speculare/non speculare.

Impostazioni della linea di parcheggio

1. Premere il pulsante MENU per accedere al menu, quindi premere il pulsante + per passare al menu Linea di parcheggio, premere il pulsante MENU per confermare e accedere al menu di impostazione della Linea di parcheggio, come mostrato a sinistra.
2. Premere i tasti + o - per selezionare Camera 1 o Camera 2, premere il tasto MENU per confermare. Premere + per spostarsi su M (metri) o ft (piedi), premere MENU per confermare.
3. Premere + o - per selezionare ON, quindi premere il tasto MÉNU per impostare ON/OFF. Premere + o - per selezionare, quindi premere il tasto MENU per confermare. Premere + o - per spostare la linea di parcheggio in orizzontale. Premere il pulsante MENU per confermare l'impostazione.
4. Premere + per spostarsi su, quindi premere il pulsante MENU per confermare la selezione. Premere + o - per spostare la linea di parcheggio in verticale. Premere il pulsante MENU per confermare l'impostazione.
5. Premere + per spostarsi su, quindi premere il tasto MENU per confermare la selezione. Quindi premere + o - per spostare la linea di parcheggio in orizzontale. Premere il tasto MENU per confermare l'impostazione.
6. Premere + per spostarsi su, quindi premere il tasto MENU per confermare la selezione. Quindi premere + o - per spostare il numero che si desidera regolare. Premere MENU per confermare la selezione, quindi premere + o - per aumentare o diminuire.
7. Al termine dell'impostazione, premere MODE per uscire e tornare al menu principale. Se la linea di parcheggio è impostata su ON, collegare anche il filo di attivazione al positivo + dell'alimentazione della luce posteriore. Quando si mette la macchina in retromarcia, il monitor mostrerà la linea di parcheggio. In questo momento tutti i pulsanti non funzionano. Dopo la retromarcia i pulsanti funzioneranno.

Impostazioni della lingua

Language 中文 English Deutsch Français Italiano Español 日本語

Premere il tasto MENU per accedere al menu, quindi premere il tasto + per spostarsi nel menu, quindi premere il tasto MENU per confermare e accedere al sottomenu. Premere + o - per selezionare la lingua preferita, quindi premere MENU per confermare. Premere MODE per uscire.

Impostazioni della retroilluminazione

Premere il tasto MENU per accedere al menu, quindi premere il tasto + per spostarsi nel menu, quindi premere il tasto MENU per confermare e accedere al sottomenu. Premere + o - per selezionare la lingua preferita, quindi premere MENU per confermare. Premere MODE per uscire.

Impostazioni del sistema

1. Premere il tasto MENU per accedere al menu, quindi premere il tasto + per spostarsi nel menu, quindi premere nuovamente il tasto MENU per confermare.
2. Premere + per spostarsi su, quindi premere MENU per confermare per impostare il ritardo di attivazione. Premere + o - per selezionare o per impostare il tempo per la telecamera 1 o per la telecamera 2. Quindi premere MENU per confermare, premere + o - per aumentare o aumentare o diminuire il numero. Al termine dell'impostazione, premere MODE per uscire.
3. Premere + per spostarsi su e premere MENU per confermare. per impostare la scansione/ciclo automatico tra la telecamera 1 e la telecamera 2. Quindi premere + o - per selezionare il o per impostare il tempo per la telecamera 1 o per la telecamera 2, quindi premere MENU per confermare. Quindi premere + o - per selezionare l'ora o per impostare l'ora della telecamera 1 o della telecamera 2, quindi premere MENU per confermare, premere + o - per aumentare o diminuire il numero. Al termine dell'impostazione, premere MODE per uscire. Se si desidera avviare la scansione/ciclo automatico, abbandonare tutti i menu e premere il tasto MENU per circa 5 secondi; si avvierà la scansione automatica tra 2 telecamere. tra 2 telecamere. Premere MODE per annullare.
4. Premere + per spostarsi su . Quindi premere MENU per ruotare l'immagine. Al termine dell'impostazione, premere MODE per uscire.
5. Premere + per spostarsi su Azzera tutto.

Funzionamento del telecomando

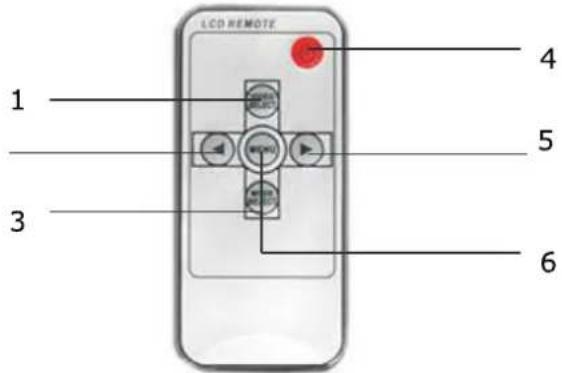

LCD REMOTE 1 2 3 4 5 6

1. Selezione video - Commuta tra tutte le telecamere collegate al monitor.
2. Tasto giù - Regola volume, luminosità, contrasto, lingua, rotazione, ecc.
3. Selezione modalità - Seleziona la modalità di luminosità
4. Accensione/spegnimento
5. Pulsante di aumento - Regola il volume, la luminosità, il contrasto, la lingua, la rotazione, ecc.
6. Menu - Consente di accedere a luminosità, contrasto, lingua, rotazione, ecc.

Sostituzione delle batterie del telecomando

1. Per il funzionamento, puntare il telecomando verso la finestra a infrarossi del monitor.

2. Non smontare mai il telecomando, non farlo cadere e non bagnarlo.

3. Premere con decisione i tasti di controllo. Attendere 2 secondi affinché l'immagine cambi.

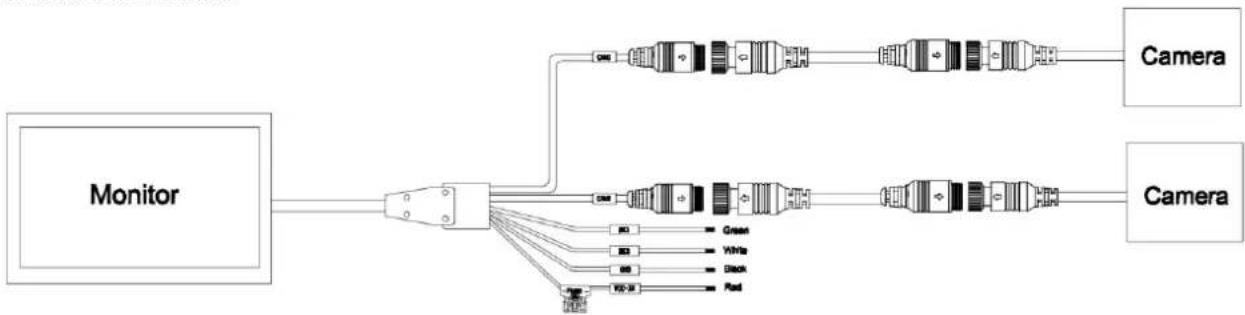

Funzionamento di base

Nero: Terra
Rosso: ACC (alimentazione chiave auto) DC 12\~24V
Verde: Camma di attivazione 1 - Alimentazione luce di retromarcia positiva CC12\~24V.
Bianco: Camma di attivazione 2 - Alimentazione luce di retromarcia positiva DC12\~24V.

Risoluzione dei problemi

I sintomi descritti di seguito non indicano necessariamente un guasto del display. Prima di richiedere l'assistenza, verificare i seguenti punti.

Sintomo	Possibili cause/soluzione
Nessuna immagine. Nessun suono	Collegamento errato dell'adattatore per auto. Utilizzo di un alimentatore non autorizzato. L'interruttore di alimentazione è in posizione OFF.
Nessuna immagine	Verificare che il cavo di chiusura sia collegato correttamente.
Nessun suono	Controllare che il cavo della serratura sia collegato correttamente o che il volume sia troppo basso.
Immagine scura	Controllare che la luminosità e il contrasto siano impostati correttamente; controllare che la temperatura ambiente non sia troppo bassa.
Nessun colore	Regolare le impostazioni del colore.
Immagine capovolta o laterale Immagine invertita	Utilizzare il tasto del telecomando/MENU-ROTATION per impostare l'orientamento corretto.
Nessuna funzione di inversione (ad es. immagine)	Verificare che non vi siano fili allentati (nero/rosso/verde).
