MANUALE UTENTE MC-300 Mestic

Precauzioni, stoccaggio e conservazione

1. Non esporre il monitor a calore o freddo eccessivi. La temperatura di conservazione di quello prodotto è -30 +75^ e la temperatura di esercizio è -20 +60^ . L'umidità è pari al 90%
2. Non forare, graffiare o utilizzare materiali abrasivi per la pulizia di questa unità.
3. Non collocare i cavi in puncti in cui possano essere schiacciati o calpestati.
4. Lasciere uno spazio di almeno 2" tra il monitor e le pareti, gli armadi o altri oggetti per consentire un'adeguata circolazione dell'aria intorno all'unità.
5. Il monitor non è impermeabile.

Precauzioni, precauzioni operative

1. L'unità pou essere alimentata da una batteria da 12 o 24 volt o dall'impianto elettrico del veicolo.
2. Assicurarsi che tutti i cavi siano collegati correttamente, rispetto la corretta polarità. Collegamenti errati possono danneggiare il monitor. Scollegare i cavi di alimentazione quando non vengono utilizzati.

Attenzione!

All'interno del monitor è presente un'alta tensione. L'apertura della custodia deve essere effettuata da professionisti. Non guardare il video durante la guida, a meno che non si stia monitorando il display della telecamera posteriore.

Avviso speciale!

Occasionalmente, lo schermo LCD puo presentare alcune macchie chiare o scure. Si tratta di un fenomeno molto comune nella technologia dei display a matrice attiva e non indica necessariamente un difetto o un malfunzionamento. Non tentare mai di riparareQLa unita da soli. In caso di problemi, spegnere immediatamente il monitor e contattare la nostra azienda o un rivenditore autorizzato. Il monitor è un'apparecchiatura complessa. Qualsiasi smontaggio o modifica puo causare danni e annullare la garanzia.

Manutenzione

1. Prima della pulizia, scollegare tutti i cavi dal monitor.
2. Utilizzare un detergente domestico delicato e pulire l'unità con un panno umido e morbido. Non utilizzato mai solventi forti, come diluenti o benzene, perché potrebbero danneggiare la finitura dell'unità.

Questo symbolo avverte l'utente della presenza di "tensione pericolosa" non isolata all'interno dell'involucro del prodotto, che cui quodesseredi entità sufficiente a costituire un rischio di scossa elettrica per le persone.

Questo symbolo avverte l'utente della presenza di importanti istruzioni per l'uso e la manutenzione (assistenza) nella documentazione che accompaniesa l'apparecchio.

Questo symbolo avverte l'utente della necessità di smaltire le apparecchiature elettriche ed elettroniche.

ATTENZIONE

Si noti che qualsiasi cambiamento o modifica non espressamente approvata in quello manuale cui validare la garanzia e richiedere costose riparazioni.

Dichiarazione di conformità

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguente.

1. Questo dispositivo non deve causare interferenze dannose.
2. Questo dispositivo deve accettare qualiasi interferenza ricevuta, incluse le interferenze che può causare un funzionamento insufficiente.

Caratteristica del prodotto

1. Monitor LCD TFT con ampio angolo di visione e display ad alta risoluzione.
2. L'imagine più essere regolata per la visione orizzontale, verticale, speculare e normale.
3. Scelta di 12 lingue per il funzionamento dell'utente.
4. Specchio e interrupttre normale disponibili.
5. Telecomando completo di tutte le funzioni.
6. Sono disponibili diversi formati video: AUTO
7. Fino a 2 ingressi AV. Passa automaticamente alla visualizzazione della telecamera posteriore.
8. Alimentazione: 12 24V
9. Altoparlante incorp.orato.

Specifiche tecniche

Monitor

Monitor a colori da 7^

Uscita audio: ≤ 8,64W

Alimentazione: 12~24V

Ingressi video: 2 ingressi CH

Tip: 16:9 Wide Screen

Risoluzione dello schermo digitale: 1024*600

Sistema di colore: AUTO

Guida posteriore: Si

Interruttore SPECCHIO/NORMALE: Si

Grilletto di inversionione: Automatico

TELECAMERA

Sistema tevisivo: NTSC/PAL

Pixel effettivi: 1920(H)*1080(V)

Sincronizzazione. Sistema di sincronizzazione: Interno

LED IR Qtà: 18PCS

Sistema di scansione: Interlacciato

Obiettivo: 2,8 mm

Angolo dell'obiettivo: H: 106^ V: 55^ D: 120^

Temperatura di funzionamento: -20^ - 70^, RH 95%

MAX

Temperatura di stoccaggio: -30^ - 80^ , RH 95% MAX

Descrizioni dei tasti/comandi

FUNZIONE	PULSANTE	REGOLAZIONE	FUNZIONE
ON/OFF	◇
Selezione video	V1/V2	Camma 1 / Camma 2	Commutazione di canale
Menu M Menu			Commutazione del menu con un solo tasting
Luminosità	Premere 1x M (Menu)	▲ e▼ per controllare	Entrate nel menu, dovreste essere in grado di regolare (0-40, default 20) e salvare i parametri quando uscite.
Contrasto Premere 2x M (Menu)		▲ e▼ per controllare
Colore Premere 3x M (Menu)		▲ e▼ per controllare
Lingua	Premere 4x M (Menu)	▲ e▼ per selezionare	Selezionare la lingua
Righello	Premere 5x M (Menu)	▲ e▼ per selezionare	ON: visualità il righello. OFF: non visualitàre il righello.
Ruotare Premere 6x M (Menu)		▲ e▼ per selezionare	Regolare la modalità mirror flip di un singolo canale, salvare i parametri dopo l'uscita
Reset	Premere 7x M (Menu)	▲ e▼ per controllare	Ripristino di luminosità, contrasto, croma, ai valori predefiniti (20)
VCOM Premere 8x M (Menu)		▲ e▼ per controllare	Predefinito: 20

1. Premere il tastingo MENU per accedere al menu; l'icona selezionata per impostazione predefinita è di colore verde.
2. Premere nuovamente il tastingo MENU per confermare l'operazione e accedere alle impostazioni dell'imagine come molto a sinistra.
3. Premere + per selezionare Fotocamera 1 o Fotocamera 2, quando premere il tastingo MENU per confermare.
4. Premere nuovamente + per accedere al sottomenu sottostante, che diventerà verde.
5. Premere il pulsante MENU per confermare, quindi premere - o + per regolare il valore. Dopo aver regolato bene il valore, premere nuovamente il pulsante MENU per confermare la regolazione.
6. Quindi premere il pulsante + per accedere a Luminosità o ad altri sottomenu per regolare il valore. Ripetere dal punto 4 al punto 5. Al termine di tutte le impostazioni, premere MODE per uscire e tornare al menu principale.
7. L'opzione 6 ^th serve per impostare l'imagine speculare/non speculare.

Impostazioni della linea di parcheggio

1. Premere il pulsante MENU per accedere al menu, quindi premere il pulsante + per passare al menu Linea di parcheggio, premere il pulsante MENU per confermare e accedere al menu di impostazione della Linea di parcheggio, come migliorato a sinistra.
2. Premere i tasti + o - per selezionare Camera 1 o Camera 2, premere il tastingo MENU per confermare. Premere + per spostarsi su M (metri) o ft (piedi), premere MENU per confermare.
3. Premere + o - per selezionale ON, quando premere il tastingo MENU per impostare ON/OFF. Premere + o - per selezionale, quando premere il tastingo MENU per confermare. Premere + o - per spostare la linea di parcheggio in orizzontale. Premere il pulsante MENU per confermare l'impostazione.
4. Premere + per spostarsi su, quindi premere il pulsante MENU per confirmare la selezione. Premere + o - per spostare la linea di parcheggio in verticale. Premere il pulsante MENU per confirmare l'impostazione.
5. Premere + per spostarsi su, quindi premere il tastingo MENU per confermare la selezione. Quindi premere + o - per spostare la linea di parcheggio in orizzontale. Premere il tastingo MENU per confermare l'impostazione.
6. Premere + per spostarsi su, quando premere il tastingo MENU per confermare la selezione. Quindi premere + o - per spostare il numero che si desidera regolare. Premere MENU per confermare la selezione, quando premere + o - per aumentare o diminuire.
7. Al termine dell'impostazione, premere MODE per uscire e tornare al menu principale. Se la linea di parcheggio è impostata su ON, collegare ancè il filo di attivazione al positivo + dell'alimentazione della luce posteriore. Quando si mette la macchina in retromarcia, il monitor mostrera la linea di parcheggio. In questo momento tutti i pulsanti non funzionano. Dopo la retromarcia i pulsanti funzioneranno.

Impostazioni della lingua

Premere il tastingo MENU per accedere al menu, quindi premere il tastingo ^+ per spostarsi nel menu, quindi premere il tastingo MENU per confermare e accedere al sottomenu. Premere ^+ o - per selezionare la lingua preferita, quindi premere MENU per confermare. Premere MODE per uscire.

Impostazioni della retroilluminazione

Premere il tastingo MENU per accedere al menu, quindi premere il tastingo + per spostarsi nel menu, quando premere il tastingo MENU per confermare e accedere al sottomenu. Premere + o - per selezionare la lingua preferita, quando premere MENU per confermare. Premere MODE per uscire.

Impostazioni del sistema

1. Premere il tastingo MENU per accedere al menu, quindi premere il tastingo + per spostarsi nel menu, quindi premere nuovamente il tastingo MENU per confermare.
2. Premere + per spostarsi su, quando premere MENU per confermare per impostare il ritardo di attivazione. Premere + o - per selezione o per impostare il tempo per la telecamera 1 o per la telecamera 2. Quindi premere MENU per confermare, premere + o - per aumentare o aumentare o diminuire il numero. Al termine dell'impostazione, premere MODE per uscire.
3. Premere + per spostarsi su e premere MENU per confermare. per impostare la scansion/ciclo automatico tra la telecamera 1 e la telecamera 2. Quindi premere + o - per selezionare il o per impostare il tempo per la telecamera 1 o per la telecamera 2, quando premere MENU per confermare. Quindi premere + o - per selezionare l'ora o per impostare l'ora della telecamera 1 o della telecamera 2, quando premere MENU per confermare, premere + o - per;aumentare o diminuire il numero. Al termine dell'impostazione, premere MODE per uscire. Se si desidera avviare la scansion/ciclo automatico, uscire da tutti i menu e premere il tastingo MENU per circa 5 secondi; si avviare la scansione automatica tra 2 telecamere. tra 2 telecamere. Premere MODE per annullare.
4. Premere + per spostarsi su. Quindi premere MENU per ruotare l'imagine. Al termine dell'impostazione, premere MODE per uscire.
5. Premere ^+ per spostarsi su Azzera tutto.

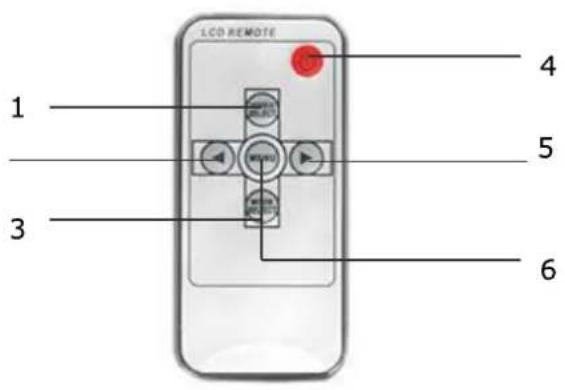

1. Sezione video - Commuta tra tutte le telecomere collegate al monitor.
2. Tasto giù - Regola volume, luminosità, contrasto, lingua, rotazione, ecc.
3. Selezione modalita - Seleziona la modalità di luminosità
4. Accensione/spegnimento
5. Pulsante di aumento - Regola il volume, la luminosità, il contrasto, la lingua, la rotazione, ecc.
6. Menu - Consente di accedere a luminosità, contrasto, lingua, rotazione, ecc.

Sostituzione delle batterie del telecomando

Avviso!

1. Per il funzionamento, puntare il telecomando verso la finestra a infrarossi del monitor.
2. Non smontare mai il telecomando, non farlo cadere e non bagnarlo.
3. Premere con decidione i tasti di controllo. Attendere 2 secondi affinché l'immagine cambii.

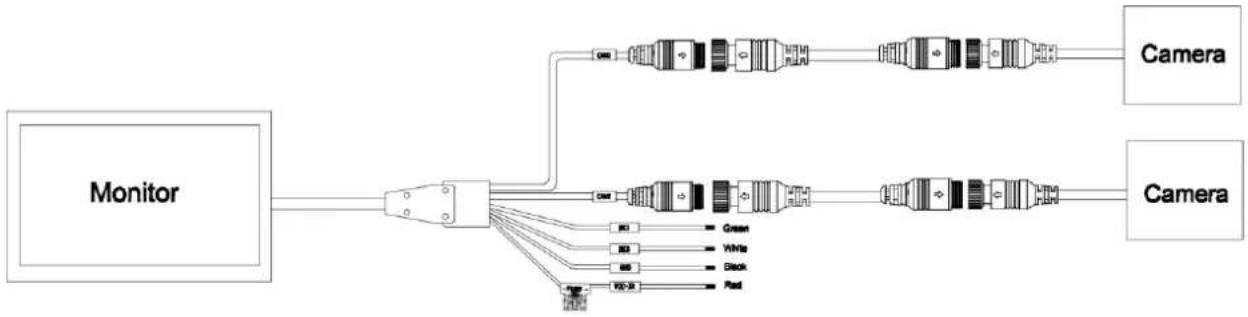

Funzionamento di base

Nero: Terra

Rosso: ACC (alimentazione chiave auto) DC 12~24V

Verde: Camma di attivazione 1 - Alimentazione luce di retromarcia positiva CC12~24V.

Bianco: Camma di attivazione 2 - Alimentazione luce di retromarcia positiva DC12~24V.

Risoluzione dei problemi

I sintomi descriitti di seguito non indicano necessariamente un guasto del display. Prima di richiedere l'assistenza, verificare i seguenti punti.

Sintomo	Possibili cause/soluzione
Nessuna imagine. Nessun suono	Collegamento errato dell'adattatore per auto. Utilizzo di un alimentatore non autorizzato. L'interruttore di alimentazione è in posizione OFF.
Nessuna imagine	Verificare che il cavo di chiusura sia collegato correttamente.
Nessun suono	Controllare che il cavo della serratura sia collegato correttamente o che il volume sia troppo basso.
Imagine scura	Controllare che la luminosità è il contrasto siano impostati correttamente; controllare che la temperature ambiente non sia troppo Bassa.
Nessun colore	Regolare le impostazioni del colore.
Imagine capovolta o laterale Immagine invertita	Utilizzare il tasto del telecomando/MENU-ROTATION per impostare l'orientamento corretto.
Nessuna funzione di inversionione (ad es. imagine)	Verificare che non vi siano fili allentati (nero/rosso/verde).
