BRUKSANVISNING MC-300 Mestic

Forsiktighetsaatgärder, lagring och fövaring

1. Utsatt inte bildskärmen for overdriven värme erler kyla. Förvaringstemperaturen forenna Produkt ar -30 +75^ och driftstemperaturen ar -20 +60^ . Luftfuktigheten ar Rh90%.
2. Enheten fär inte punkteras, repas eller rengöras med slipande rengöringsmedel.
3. Placera inte kablarna sa att de kan klammmas aller trampas pa.
4. Lat det finnas minst 2" utrymme mellan bildskärmen och väggar, skap aller andra foremal for att möllgora tillräcklig luftcirkulation runt enheten.
5. Monitor ar inte vattentat.

1. Enheten kan drivas av ett 12 eller 24 volts bilbatteri eller fordonets elsystem.
2. Kontrollera att alla kablar ar korrekt anslutna och att de har ratt polaritet. Felaktiga anslutningar kan skada monitorn. Koppla bort stromkablarna nar de inte anvands.

Varning!

Högspänning finns i monitorn. Öppningen av fodralet bör góras av fackmän. Titta inte på videoon medan du kör, sävida du inte övervakar backkamerans display.

Särskilt meddelande!

Ibland kan LCD-skärmen visa nagra ljusa eller mörka fläckar. Detta ar att mycket vanligt fenomen inom displaytekniken med aktiv matris och behöver inte nödvändigtvis innebära en defekt erer att Funktionsfel. Försök aldrig att reparera enheten själv. Om att problem uppSTAR sku du omedelbart stänga av bildskärmen och kontakta vär t foretag erer en auktoriserad äterförsäljare. Monitorn ar en komplex utrustning. All demontering erer modifiering kan orsaka skador och göra garantin ogiltig.

Underhäll

1. Koppla bort alla kablar fran monitorn fore rengoring.
2. Använd ett milt hushålsrengöringsmedel och torka av encheten med en fuktig, mjuk trasa. Använd aldrig starka losningsmedel som thinner eller bensen, aftersom de kan skada enchetens yta.

Denna symbol ar avsedd att varna användaren for forekomsten av oisolerad "farlig spanning" i Produkten höje som kan vara tillräckligt hoc for att utgöra en risk for elektriska stotar for personer.

Denna symbol ar avsedd att gora anvandaren uppmärksam pa att det finns viktiga anvisningar for drift och underhäll (service) i den dokumentation som medfoljer apparaten.

Denna symbol ar avsedd att gora anecdaren uppmärksam pa behovet av att kassera elektrisk och elektronisk utrustning.

FÖRSIKTIGHET

Observera att alla andringar ell modifieringar som inte uttryckligen godkants ienna braupsanvisning kan gora garantin ogiltig och krva kostsamma reparationer.

Försakran om överensstammelse

Denna entet overensstammer med del 15 i FCC-reglerna. Anvandningen ar underkastad foljande tva villkor:

1. Denna enchet fár inte orsaka skadlig störning.
2. Denna enchet maste acceptera alla störningar som tas emot, inklusive störningar som kan orsaka underdimensionerad drift.

Produktfunktioner

1. TFT LCD-skärm med bred betraktningsvinkel och hög upplösning.
2. Bilden kan justeras for horisontell, vertikal, spegelvand och normal visning.
3. Val av 12 sprák für användarmanövrering.
4. Spiegel och Normal-omkopplare tillganglia.
5. Fjarrkontroll med full Funktion.
6. Flera videoformat tillgangliga: AUTO
7. Upp till 2 AV-ingangar. Vaxlar automatiskt till bakre kameravyn.
8. Strömförsörning: 12~24V.
9. Inbyggd hegtalare.

Tekniska specificationer

Övervaka

7" färgskärm.

Ljudutgang: ≤ 8,64W

Stromforsorjning: 12~24V

Videoingangar: 2-CH-ingangar

Typ: 16:9 bredbildsskarm

Digital skärmupplösning: 1024*600

Fargsystem: AUTO

Bakre guide:Ja

MIRROR/NORMAL-omkoplare:Ja

Omvand avtryckare: Automatisk

KAMERA

TV-system: NTSC/PAL

Effektiva pixlar: 1920(H)*1080(V)

Synkronisera. System: Internet

IR LED Antal: 18 ST

Skanningsystem:Interlace

Lins: 2,8 mm

Linsvinkel: H: 106^ V: 55^ D: 120^

Drifttemperatur: -20°C - 70°C, RH 95% MAX

Förvaringstemperatur: -30°C - 80°C, RH 95% MAX

Beskrivningar av tangenter/kontroller

FUNKTION	KNAPP	JUSTERING	FUNKTION
PÄ/AV
Val av video	V1/V2	Cam 1 / Cam 2	Omkoppling av kanaler
Meny M Meny			Menyväxling med cykel med en knapptryckning
Ljusstyrka Tryck 1x M (Meny)		▲ och▼ För att kontrollera	Gä in i menyn, du ska kunna justera (0-40, standard 20) och spara parametrarna Near du gär ut.
Kontrast Tryck 2x M (Meny)		▲ och▼ För att kontrollera
Färeg Tryck på 3x M (Meny)		▲ och▼ För att kontrollera
Språk	Tryck på 4x M (Meny)	▲ och▼ För att välja	Välj språk
Linjal Tryck på 5x M (Meny)		▲ och▼ För att välja	ON: visa linjalen.OFF: linjalen visas inte.
Rotera	Tryck 6x M (Meny)	▲ och▼ För att välja	Justera spegelvändningslåget für en enda kanal, spara parametrar after avslutning
Återställning Tryck på 7x M	(Meny)	▲ och▼ För att kontrollera	Äterställ lusstyrka, kontrast, färeg till standard (20)

VCOM Tryck på 8x M (Meny)

▲ och▼ für attkontrollera

Standard: 20

Menyalternativ Bildinställningar

1. Tryck på MENU-knappen for att öppna menyn, sö ser du ikonen som är grönmarkerad som standard.
2. Tryck på MENU-knappenigen for att bekräfta och gå till bildinställningen som visas till vänster.
3. Tryck pa + for att välja Kamera 1 eller Kamera 2 och tryck sedan pa MENU-knappen for att bekräfta.
4. Tryck pa + igen for att oppna undermenyn nedan, den blir grn.
5. Tryck på MENU-knappen for att bekräfta och tryck sedan på - eller + für att justera vindet. När vindet är väll justerat trycker du på MENU-knappenigen for att bekräfta justeringen.
6. Tryck sedan pa + for att gà till Brightness aller andra undermenyer for att justera vardet. Upprepa frän steg 4 till steg 5. När alla inställninger ar klara trycker du pa MODE for att Återgå till huvudmenyn.
7. 6 ^th ar'ett alternative for att ställa in spelgelbild/icke-spegelbild.

Inställningar für parkeringslinje

1. Tryck på MENU-knappen for att öppna menyn, tryck sedan på +-knappen for att flytta till menyn Parking Line, tryck på MENU-knappen for att bekräfta och öppna inställningsmenyn for Parking Line enligt bilden till vänster.
2. Valj Kamera 1 aller Kamera 2 med + aller - och tryck sedan på MENU für att bekräfta. Tryck på + für att flytta till M(meter) aller ft(fot) och tryck sedan på MENU für att bekräfta.
3. Valj ON med + eller - och tryck sedan på MENU-knappen for att ange ON/OFF. Valj med + uller - och tryck sedan på MENU for att bekräfta. Tryck sedan på + uller - for att flytta parkeringslinjen horisontellt. Tryck på MENU-knappen for att bekräfta inställningen.
4. Tryck pa + for att flytta till, tryck sedan pa MENU-knappen for att bekräfta valet. Tryck sedan pa + aller - for att flytta parkeringslinjen vertikalt. Tryck pa MENU-knappen for att bekräfta installingen.
5. Tryck pa + for att flytta till, tryck sedan pa MENU for att bekräfta valet. Tryck sedan pa + aller - for att flytta parkeringslinjen horisontellt. Tryck pa MENU-knappen for att bekräfta inställingen.
6. Tryck pa + for att flyta till, tryck sedan pa MENU for att bekrafta valet. Tryck sedan pa + eller - for att flyta den siffra du vill justera. Tryck pa MENU for att bekrafta valet och tryck sedan pa + eller - for att öka aller minska.
7. När installingen ar klar trycker du på MODE for att avsluta och Återgå till huvudmenyn. Om parkeringslinjen ar installd på ON sku du också ansluta utlosarkabeln till bakljusete positiva+. När du lagger i backenkommen parkeringslinjen att visas på monitorn. I detta ögonblick fungerar inte alla knappar. Efter backningkommen knapparna att fungera.

Spräkinställningar

Tryck på knappen MENU für att öppna menyn Language,tryck sedan på knappen +for att flytta till menyn och tryck sedan på knappen MENU for att bekräfta och öppna untermenyn. Välj önskat språk med ^+ eller-ochtryck sedan på MENU for att bekräfta.Tryck på MODE for att avsluta.

Inställningar für bakgrundsbelynsing

Tryck på knappen MENU for att öppna menyn, tryck sedan på knappen + für att flytta till menyn och tryck sedan på knappen MENU for att bekräfta och öppna untermenyn. Välj önskat språk med + eller - och tryck sedan på MENU for att bekräfta. Tryck på MODE für att avsluta.

Systeminställningar

1. Tryck på MENU-knappen für att öppna menyn, tryck sedan på +-knappen für att flytta till menyn och tryck sedan på MENU-knappenigen für att bekräfta.
2. Tryck pa + for att flyta till, tryck sedan pa MENU for att bekrafta for att stalla in utlosarens fordrojningstid. Tryck sedan pa + erler - for att valja erler for att stalla in tiden for kamera 1 erler kamera 2. Tryck sedan pa MENU for att bekrafta, tryck pa + erler - att oka erler for att oka erler minska antelet. När inställingen ar klar trycker du pa MODE for att avsluta.
3. Tryck pa + for att flytta till och tryck pa MENU for att bekräfta. knappen for att bekräfta for att ställa in automatisk skanning/cykling mellan camera 1 och kamera 2. Tryck sedan pa + eller - for att välja eller for att ställa in tiden for kamera 1 erler kamera 2,tryck sedan pa MENU for att bekräfta,tryck pa + uller - for att öka erller minska siffran. När inställningen ar klar trycker du pa MODE for att avsluta. Om du vill starta den automatiska skanningen/cyklingen, lamna alla menyer och tryck pa MENU-knappen i ca 5 sekunder, sa startup den automatiska skanningen mellan 2 kameror. mellan 2 kameror. Tryck pa MODE for att avbryta.
4. Tryck pa + for att flyta till. Tryck sedan pa MENU for att rotera bilden. Närinställingen ar klar trycker du pa MODE for att avsluta.
5. Tryck pä + För att flytta till äterställning av alla.

Användning av fjärrkontroll

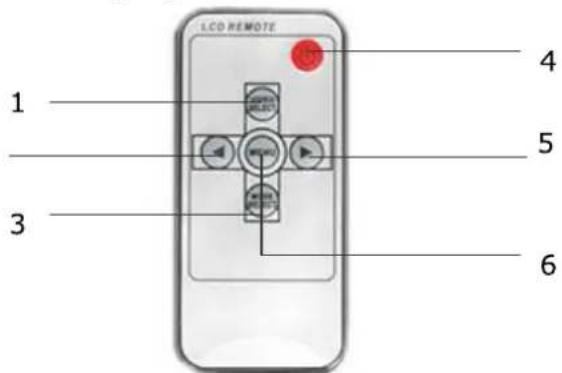

1. Video Select - Växlar mellan alla kameror som ar anslutna till monitorn.
2. Nedatknapp - Justar volym, lusstyrka, kontrast, sprak, rotation etc.
3. Lagesval - Välj lusstyrkeläge
4. Ström på/av
5. Hojningsknapp - Justar volym, lusstyrka, kontrast, sprak, rotation etc.
6. Meny - Tillgang till ljuststyrka, kontrast, sprak, rotation etc.

Byte av fjarrkontrollens batterier

Meddelande!

1. For att anvanda fjarrkontrollen, rikta den mot det infraroda fönstret på bildskärmen.

2. Ta aldrig isär fjärrkontrollen, tappa den ell erller blöt den.

3. Tryck hårt på kontrollknapparna. Vänta 2 sekunder innan bildenändras.

Grundläggande drift

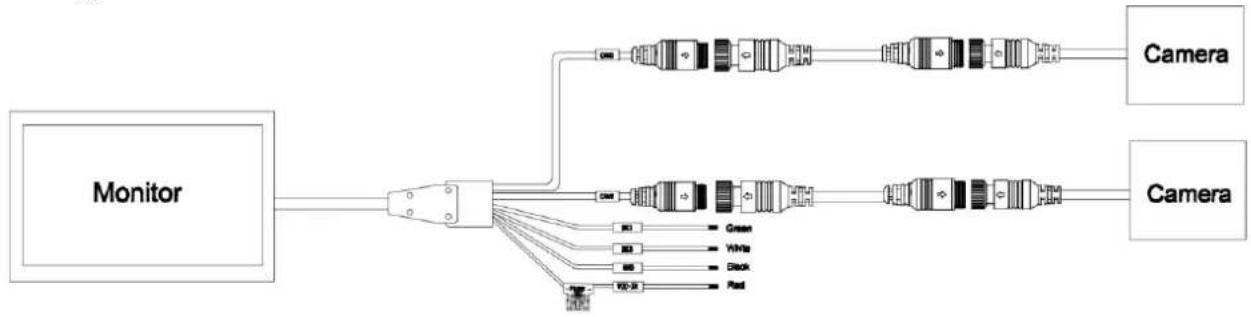

Svart: Jord

Röd: ACC (strömförsörjning frän bilnyckel) DC 12~24V

Grön: Trigger Cam 1 - Omvänd Ijusström positiv DC12~24V.

Vit: Trigger Cam 2 - Bakljustström positiv DC12~24V.

Felsökning

De symptom som beskrivs nedan behover inte betyda att det ar fel pa displayen. Kontrollera foljande punkter innan du begar service.

Symptom	Möjliga orsaker/lösning
Ingen bild. Inget ljud	Felaktig anslutning av biladaptern. Användning av obehörig strömförsörjning.Strömbrytarenär i进展情况 OFF.
Ingen bild	Kontrollera att laskajernär korrekt ansluten.
Inget ljud	Kontrollera att laskabelnär korrekt ansluten erer att volymenär for进展情况 inställd.
Mörk bild	Kontrollera att lusstyrkan och kontrastenär korrekt inställda och attomgivningstemperatureninteär for进展情况
Ingen färg	Justera fänginställningarna.
Upp och ner eller i sidledInverterad bild	Använd fjärrkontrollen/MENU-ROTATION-knuppen für att ställa in rätt orientering.
Ingen omvänd Funktion (t.ex.bild)	Kontrollera om det finns进展情况 kablar (svart/röd/grön).
