MC-210 - Övervakningskamera Mestic - Gratis bruksanvisning och manual

Produkttyp	Övervakningskamera med monitor
Skärmstorlek	7 tum TFT LCD
Upplösning	1024 x 600 pixlar
Videosystem	PAL / NTSC / Auto
Ljusstyrka	550 cd/m²
Videoingång	CVBS / AHD (1080P), 2 kanaler
Strömförsörjning	12-36 V DC, < 3,5 W
Driftstemperatur	-20 °C till +70 °C
Förvaringstemperatur	-25 °C till +70 °C
Kamera - Effektiva pixlar	1920 x 1080
Kamera - Objektiv	2,8 mm
Kamera - Synvinkel	H:108°, V:54°, D:120°
Kamera - IR-LED	15+15 st
Kamera - Max fuktighet	95% RH
Huvudfunktioner	Automatisk detektering, dubbel ingång, spegling, utlösning, parkeringslinje
Fjärrkontroll	Ja, infraröd
Menyspråk	Engelska, Tyska, Franska, Italienska, Spanska, Nederländska
Underhåll och rengöring	Mjuk, fuktig trasa, mild rengöring
Säkerhet	Intern högspänning, öppna inte, polaritet måste respekteras

Vanliga frågor - MC-210 Mestic

Hur ansluter man kameran Mestic MC-210?

Anslut den svarta ledningen till jord (GND), den röda till ACC-ström (12-36V) och den gröna till backsignalen (BK1). Använd videokabeln för att ansluta kameran till monitorn.

Kameran tänds inte, vad gör jag?

Kontrollera att strömkabeln är korrekt ansluten och att polariteten respekteras. Se till att batteriet är tillräckligt laddat. Kontrollera 3A-säkringen.

Hur använder man den automatiska omkopplingsfunktionen på kameran?

Monitorn växlar automatiskt till bilden från den utlösta kameran (grön ledning till +12-36V). I standby-läge tänds den och visar motsvarande kamera vid utlösning.

Hur spegelvänder man kamerabilden?

Använd fjärrkontrollen eller menyn för att justera orienteringen. Tryck på ROTATION-knappen eller gå till MIRROR-alternativet i huvudmenyn.

Hur ställer man in parkeringslinjerna?

I menyn väljer du PARKING LINE. Du kan aktivera/inaktivera linjen och justera dess position (vänster/höger, upp/ner) och bredd med funktionsknapparna.

Fjärrkontrollen fungerar inte, vad ska jag kontrollera?

Kontrollera batterierna i fjärrkontrollen. Rikta den mot monitorns infraröda mottagare. Montera inte isär, kasta inte eller blöt inte fjärrkontrollen.

Hur rengör man monitorskärmen?

Koppla bort alla kablar före rengöring. Använd en mjuk, fuktig trasa med ett milt hushållsrengöringsmedel. Använd aldrig starka lösningsmedel som thinner eller bensen.

Vad gör jag om skärmen är svart?

Kontrollera ljusstyrke- och kontrastinställningarna. Se till att omgivningstemperaturen inte är för låg. Om problemet kvarstår, kontakta en serviceverkstad.

Vad är räckvidden för kamerans infraröda LED?

De 30 IR-LED (15+15) möjliggör mörkerseende, men exakt räckvidd anges inte. Den beror på omgivningsbelysning och konfiguration.

Kan jag använda en 12V eller 24V strömkälla?

Ja, monitorn accepterar en spänning på 12 till 36V DC. Se till att respektera rätt polaritet för att undvika skador på enheten.

BRUKSANVISNING MC-210 Mestic

Försiktighetsåtgärder, lagring och förvaring

1. Utsätt inte bildskärmen för överdriven värme eller kyla. Förvaringstemperaturen för denna produkt är -30 \~+75°C och driftstemperaturen är -20 \~+60°C . Luftfuktigheten är Rh90%.
2. Enheten får inte punkteras, repas eller rengöras med slipande rengöringsmedel.
3. Placera inte kablarna så att de kan klämmas eller trampas på.
4. Låt det finnas minst 2" utrymme mellan bildskärmen och väggar, skåp eller andra föremål för att möjliggöra tillräcklig luftcirkulation runt enheten.
5. Monitorn är inte vattentät.

Försiktighetsåtgärder, Försiktighetsåtgärder vid drift

1. Enheten kan drivas av ett 12- eller 36-volts bilbatteri eller fordonets elsystem.
2. Kontrollera att alla kablar är korrekt anslutna och att de har rätt polaritet. Felaktiga anslutningar kan skada monitorn. Koppla bort strömkablarna när de inte används.

Varning!

Högspänning finns i monitorn. Öppningen av fodralet bör göras av fackmän. Titta inte på videoon medan du kör, såvida du inte övervakar backkamerans display.

Särskilt meddelande!

Ibland kan LCD-skärmen visa några ljusa eller mörka fläckar. Detta är ett mycket vanligt fenomen inom displaytekniken med aktiv matris och behöver inte nödvändigtvis innebära en defekt eller ett funktionsfel. Försök aldrig att reparera enheten själv. Om ett problem uppstår ska du omedelbart stänga av bildskärmen och kontakta vårt företag eller en auktoriserad återförsäljare. Monitorn är en komplex utrustning. All demontering eller modifiering kan orsaka skador och göra garantin ogiltig.

Underhåll

1. Koppla bort alla kablar från monitorn före rengöring.
2. Använd ett milt hushållsrengöringsmedel och torka av enheten med en fuktig, mjuk trasa. Använd aldrig starka lösningsmedel som thinner eller bensen, eftersom de kan skada enhetens yta.

Denna symbol är avsedd att varna användaren för förekomsten av oisolerad "farlig spänning" i produktens hölje som kan vara tillräckligt hög för att utgöra en risk för elektriska stötar för personer.

Denna symbol är avsedd att göra användaren uppmärksam på att det finns viktiga anvisningar för drift och underhåll (service) i den dokumentation som medföljer apparaten.

Denna symbol är avsedd att göra användaren uppmärksam på behovet av att kassera elektrisk och elektronisk utrustning.

FÖRSIKTIGHET

Observera att alla ändringar eller modifieringar som inte uttryckligen godkänts i denna bruksanvisning kan göra garantin ogiltig och kräva kostsamma reparationer.

Försäkran om överensstämmelse

Denna enhet överensstämmer med del 15 i FCC-reglerna. Driften är underkastad följande två villkor:

1. Val av språk: Engelska / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Utrustad med fjärrkontroll.
3. Stöder automatisk detektering av videosignaler.
4. Stöder samtidig videoinmatning från två kameror.
5. Stöder funktionen för bildspegling.
6. Stöd för triggerfunktion, kameran styrs av en triggerlinje och växlar automatiskt när den utlöses.
7. Stödjer automatisk start och växling till motsvarande kamerabild när den utlöses i standby-läge.
8. Strömförsörjningsområde 12-36V, funktion för skydd mot kortslutning.

Tekniska specifikationer

Övervaka

7" TFT LCD färgmonitor.

Upplösning: 1024(RGB)X600

System: PAL/NTSC/AUTO

Ljusstyrka: 550cd/.m²

Aktivt område: 154,21(H)X85,92(V) mm

Video: CVBS\AHD(1080P)

Strömförsörjning: 12/24V LIKSTRÖM/<3,5W

Förvaringstemperatur: -25°C till +70.°C

KAMERA

TV-system: NTSC/PAL

Effektiva pixlar: 1920(H)*1080(V)

Synkronisera. System: Internt

IR LED Antal: 15 ST/15 ST

Skanningssystem: Interlace

Lins: 2,8 mm

Linsvinkel: H:108° V:54° D:120°

Drifttemperatur: -20°C - 70°C, RH 95% MAX

Förvaringstemperatur: -30°C - 80°C, RH 95% MAX

Särskilt meddelande!

Alla specifikationer kan ändras utan föregående meddelande.

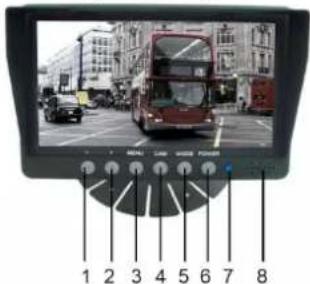

Beskrivningar av tangenter/kontroller

1. Minskningsknapp - Justerar volym, ljusstyrka, kontrast, språk, rotation etc.
2. Höjningsknapp - Justerar volym, ljuststyrka, kontrast, språk, rotation etc.
3. MENU - Tillgång till ljusstyrka, kontrast, språk, rotation etc.
4. CAM - Växlar mellan alla kameror som är anslutna till monitorn.
5. MODE - Välj ljusstyrkeläge.
6. POWER - Sätter på och stänger av bildskärmen.
7. Strömindikator.
8. Talare.

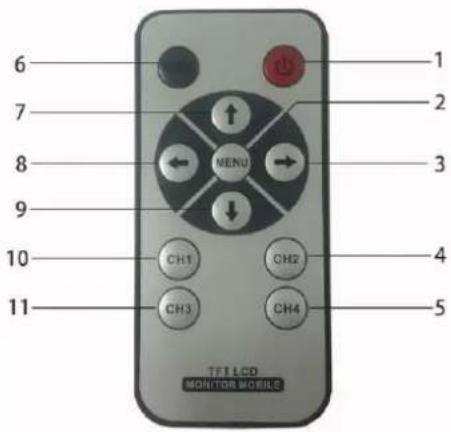

Användning av fjärrkontroll

1. Ström på/av
2. Meny/bekräftelse
3. Öka-knappen
4. CH2
5. CH4(Ingen effekt)
6. Byte av kanal/retur
7. Välj uppåt
8. Minska-knappen
9. Välj nedåt
10. CH1
11. CH3(Ingen effekt

Byte av fjärrkontrollens batterier

1. För att använda fjärrkontrollen, rikta den mot det infraröda fönstret på bildskärmen.

2. Ta aldrig isär fjärrkontrollen, tappa den eller blöt den.

3. Tryck hårt på kontrollknapparna. Vänta 2 sekunder innan bilden ändras.

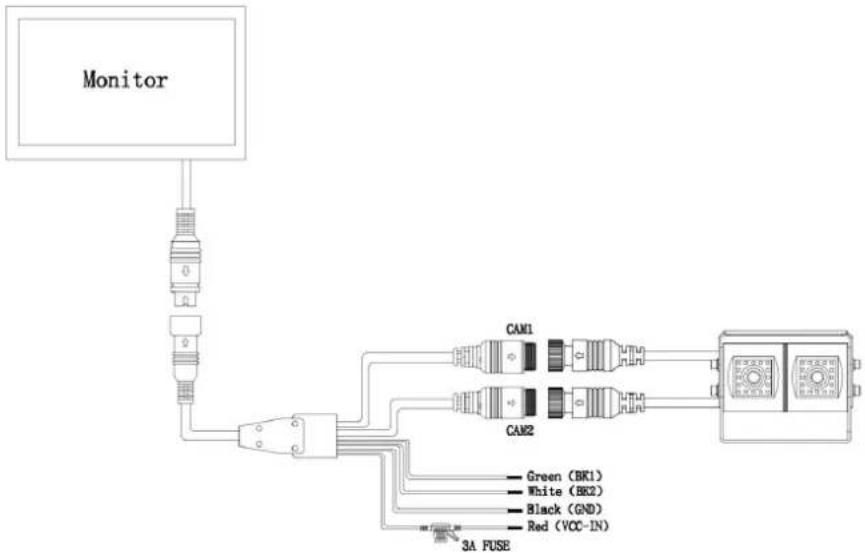

Grundläggande drift

Svart: Jord

Röd: ACC (strömförsörjning från bilnyckel) DC 12\~36V

Grön: Trigger Cam 1 - Omvänd ljusström positiv DC12\~36V.

1. Det finns högspänning inuti monitorn. Höljet får endast öppnas av en fackman.

2. Titta inte på videon under köming, såvida du inte övervakar bakåtriktade kamerans display.

Menyalternativ Ljud

1. Om det inte finns någon meny trycker du på funktionsknappen upp eller ned för att visa menyn Volym. Tryck sedan på funktionsknappen upp eller ned för att öka eller minska volymen. Tryck på MENU-knappen för att bekräfta OK och automatiskt spara statusparametrarna.
2. Tryck på MODE-knappen för att återgå till föregående nivå.

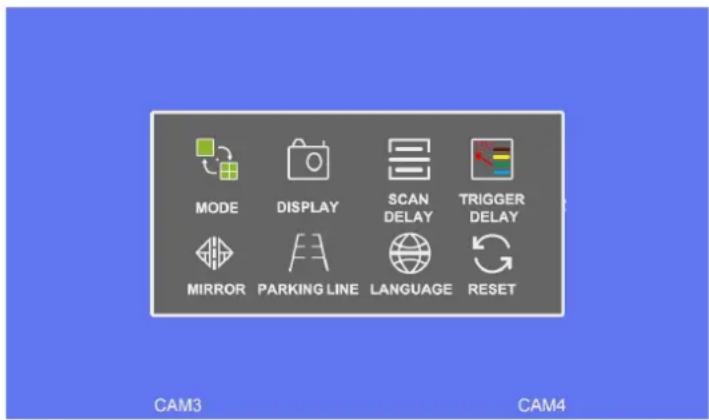

Huvudmeny

1. Om det inte finns någon meny visas huvudmenyn med MENU-tangenten. Tryck på funktionsknappen add eller subtract för att gå till motsvarande val

, och tryck på MENU för att bekräfta OK och gå till motsvarande meny på nästa nivå.

1. Tryck på MODE-knappen för att återgå till föregående lager.

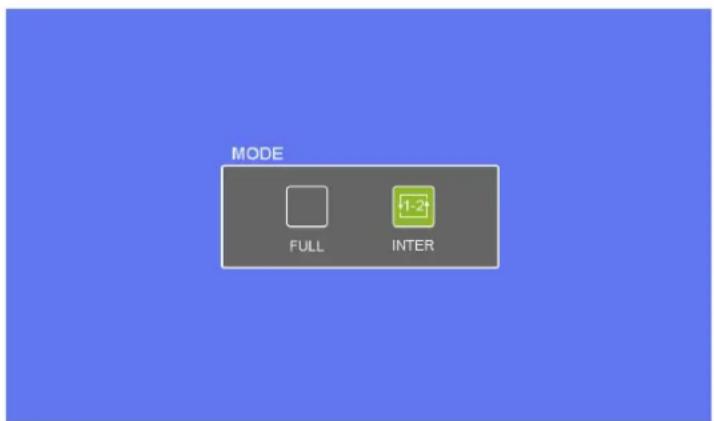

Läge

1. Tryck på funktionstangenten add eller subtract, flytta till motsvarande tryck på MENU-knappen för att bekräfta OK, byt automatiskt och spara statusparametrarna

2. Tryck på MODE-knappen för att återgå till föregående lager.

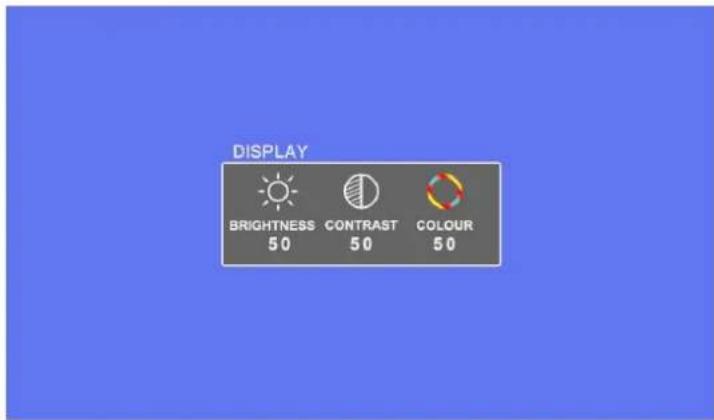

Display

Ljusstyrka

Kontrast

Färg

1. Tryck på funktionsknapparna plus eller minus för att byta värde. Tryck på MENU-knappen för att bekräfta OK,

växla kanal och spara

statusparametrarna automatiskt.

1. Tryck på MODE-knappen för att återgå till föregående lager.

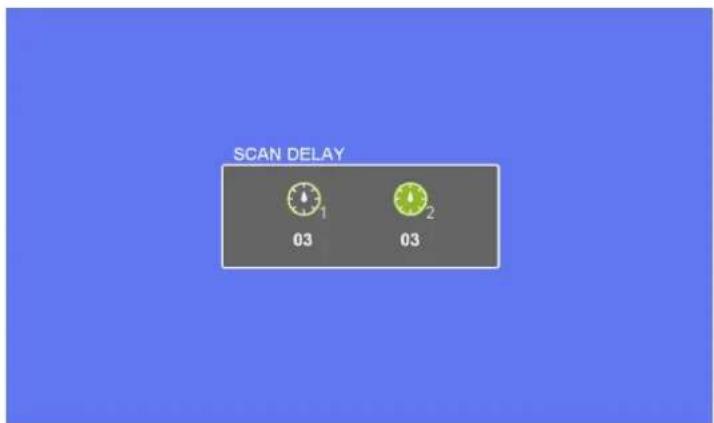

Fördröjning av skanning

1 Kanal

2 Kanal

1. Tryck på funktionsknapparna plus eller minus för att växla vården. Tryck på MENU-knappen för att bekräta OK, och byter kanal och sparar statusparametrarna automatiskt.

2. Tryck på MODE-knappen för att återgå till föregående lager.

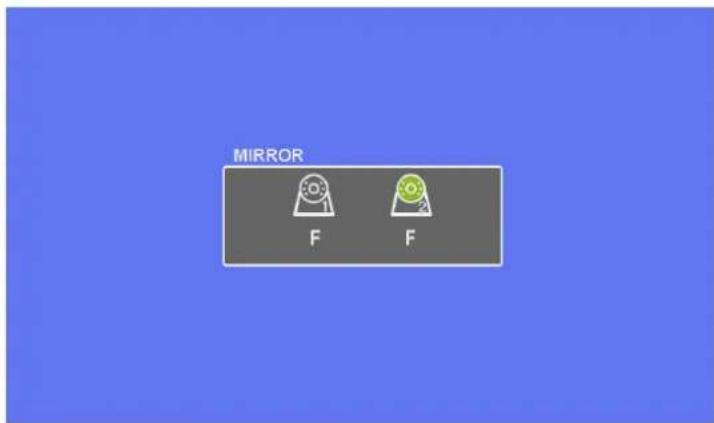

Spegel

1. Tryck på funktionsknappen plus eller minus för att ändra visningen, tryck på MENU-knappen för att bekräfta OK, spara statusparametrarna automatiskt.

2. Tryck på MODE-knappen för att återgå till föregående lager.

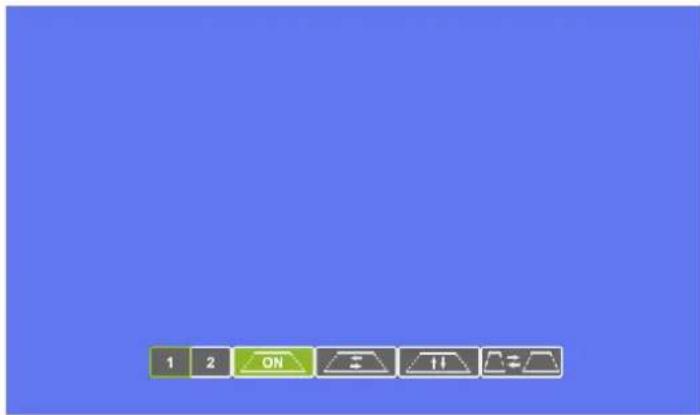

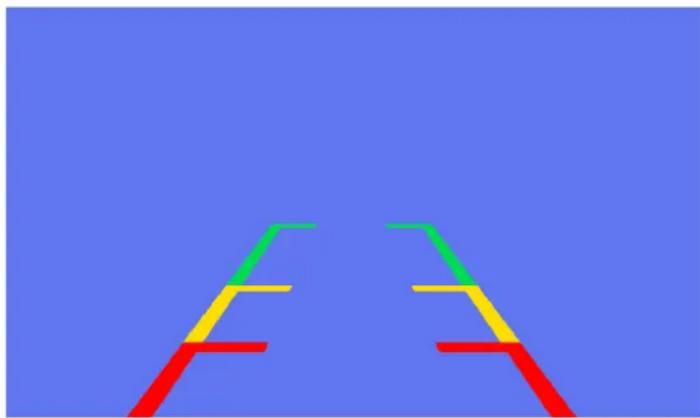

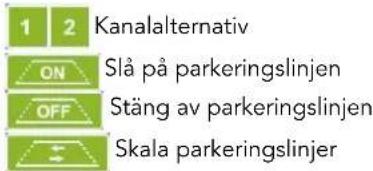

Parkering linje

1. Tryck på funktionstangenten add eller subtract för att gå till motsvarande alternativ, tryck på MENU-knappen för att bekräfta O för att byta kanal eller gå till motsvarande meny på nästa nivå.

2. Tryck på MENU-knappen för att bekräfta OK

3. Tryck på MODE för att återgå till föregående nivå.

4. Nästa nivå av (Pil vänster/höger), tryck på funktionstangenterna plus eller minus för att flytta ikonens position åt vänster eller höger.

5. Nästa nivå av (Pil upp/ner), tryck på funktionsknapparna plus eller minus för att flytta ikonens position uppåt eller nedåt.

6. Nästa nivå av (Pil vänster/höger), tryck på funktionsknapparna plus eller minus för att flytta ikonens bredd.

7. Tryck på MODE-knappen för att återgå till föregående lager

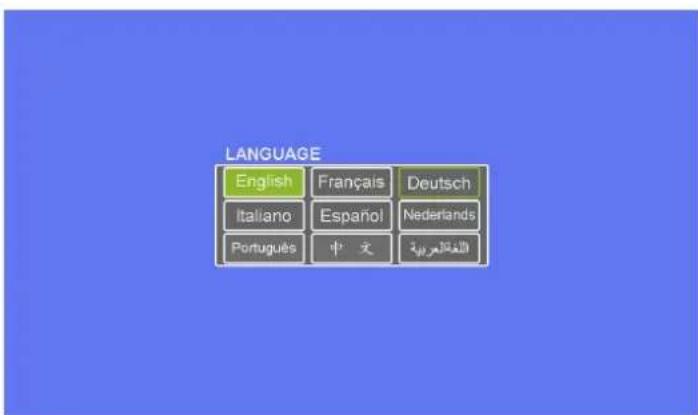

Språk

1. Välj önskat språk. Välj mellan: Engelska / Deutsch / Français / Italiano / Español / Nederlands / Dansk / Norsk

Felsökning

De symptom som beskrivs nedan behöver inte betyda att det är fel på displayen. Kontrollera följande punkter innan du begär service.

Symptom	Möjliga orsaker/lösning
Mörk skärm	Kontrollera att ljuststyrkan och kontrasten är korrekt inställda.Kontrollera att omgivningstemperaturen inte är för låg.
Ingen bild	Kontrollera att läsvajern är korrekt ansluten.
Ingen färg	Justera färginställningarna.
Upp och ner eller i sidled Inverterad bild	Använd fjärrkontrollen/MENU ROTATION-knappen för att ställa in rätt orientering.
Ingen omvänd funktion (t.ex. bild)	Kontrollera de kablar (svart/röd/grön) som eventuellt är lösa.
