BRUKSANVISNING MC-210 Mestic

Erklæring om overensstemmelse

Opbevaringstemperatur: -25°C til +70.°C

KAMERA

TV-system: NTSC/PAL

Effektive pixels: 1920(H)*1080(V)

Rød: ACC (strøm fra bilnøgle) DC 12\~36V

Grøn: Trigger Cam 1 - Baklysstrøm positiv DC12\~36V.

Video +12V DC Lyd 3 2 GND

kanal og gem automatisk statusparametre.

1. Denna enhet får inte orsaka skadlig störning.
2. Denna enhet måste acceptera alla störningar som tas emot, inklusive störningar som kan orsaka underdimensionerad drift.

Produktfunktioner

Forholdsregler, oppbevaring og oppbevaring

1. Ikke utsett monitoren for sterk varme eller kulde. Oppbevaringstemperaturen for dette produktet er -30 \~+75°C og driftstemperaturen er -20 \~+60°C . Luftfuktigheten er Rh90 %.
2. Ikke punkter, rip eller bruk slipende rengjøringsmidler på denne enheten.
3. Ikke plasser kablene slik at de kan komme i klem eller bli träkket på.
4. Sørg for at det er minst 2" klaring mellom skjermen og vegger, skap eller andre gjenstander, slik at det er tilstrekkelig luftsirkulasjon rundt enheten.
5. Monitoren er ikke vanntett.

Forholdsregler, Forholdsregler ved bruk

1. Enheten kan drives av et 12- eller 36-volts bilbatteri eller bilens elektriske system.
2. Kontroller at alle kablene er riktig tilkoblet, og at polariteten er korrekt. Feil tilkoblinger kan skade monitoren. Koble fra strømkablene når de ikke er i bruk.

Advarsel!

Det er høyspenning inne i skjermen. Åpning av kabinettet bør utføres av fagfolk. Ikke se på videoen mens du kjører, med mindre du overvåker ryggekameraets display.

esiell beskjed!

Av og til kan LCD-skjermen vise noen lyse eller mørke flekker. Dette er et svært vanlig fenomen i aktiv matriseskjermteknologi, og er ikke nødvendigvis tegn på en defekt eller funksjonsfeil. Forsøk aldri å reparere denne enheten selv. Hvis det oppstår et problem, må du slå av skjermen umiddelbart og kontakte vårt firma eller en autorisert forhandler. Monitoren er et komplekst stykke utstyr. Enhver demontering eller modifisering kan føre til skade og gjøre garantien ugyldig.

Vedlikehold

1. Koble alle kabler fra monitoren før rengjøring.
2. Bruk et mildt rengjøringsmiddel og tørk av enheten med en fuktig, myk klut. Bruk aldri sterke løsemidler som tynner eller benzen, da dette kan skade apparatets overflate.

Dette symbolet er ment å varsle brukeren om tilstedeværelsen av uisolert "farlig spenning" i produktets kapsling som kan være tilstrekkelig stor til å utgjøre en risiko for elektrisk støt for personer.

Dette symbolet er ment å gjøre brukeren oppmerksom på at det finnes viktige drifts- og vedlikeholdsinstruksjoner (service) i dokumentasjonen som følger med apparatet.

Dette symbolet er ment å gjøre brukeren oppmerksom på behovet for å kaste elektrisk og elektronisk utstyr.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

FORSIKTIG

Vær oppmerksom på at endringer eller modifikasjoner som ikke er uttrykkelig godkjent i denne bruksanvisningen, kan gjøre garantien ugyldig og kreve kostbare reparasjoner.

Erklæring om samsvar

Denne enheten er i samsvar med del 15 i FCC-reglene. Bruk er underlagt følgende to betingelser:

1. Denne enheten må ikke forårsake skadelig interferens.
2. Denne enheten må akseptere alle forstyrrelser som mottas, inkludert forstyrrelser som kan føre til underdimensjonert drift.

Produktfunksjoner

1. Valg av språk: English / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Utstyrt med fjernkontroll.
3. Støtter automatisk deteksjon av videosignaler.
4. Støtter samtidig videoinngang fra to kameraer.
5. Støtter bildespeilingsfunksjon.
6. Kameraet har støtte for utløserfunksjon og styres av en utløserlinje, og bytter automatisk når det utløses.
7. Støtter automatisk start og bytte til tilsvarende kamerabilde når det utløses i standby-modus.
8. Arbeidsstrømforsyningsområde 12-36V, kortslutningsbeskyttelsesfunksjon.

Tekniske spesifikasjoner

Overvåke

7" TFT LCD-fargeskjerm.

Oppløsning: 1024(RGB)X600

System: PAL/NTSC/AUTO

Lysstyrke: 550cd/.m²

Aktivt område: 154,21(H)X85,92(V) mm

Video: CVBS\AHD(1080P)

Alle spesifikasjoner kan endres uten varsel.

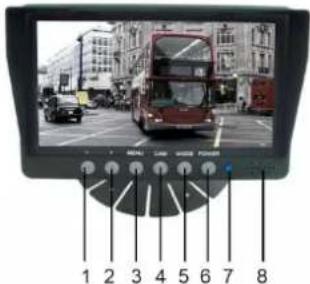

Beskrivelser av taster/kontroller

1 2 3 4 5 6 7 8

1. Reduksjonsknapp - Justerer volum, lysstyrke, kontrast, språk, rotasjon osv.
2. ∅kningsknapp - Justerer volum, lysstyrke, kontrast, språk, rotasjon osv.
3. MENU - Tilgang til lysstyrke, kontrast, språk, rotasjon osv.
4. CAM - Bytter mellom alle kameraene som er koblet til monitoren.
5. MODE - Velg modus for lysstyrke.
6. POWER - Slår monitoren på og av.
7. Strømindikator.
8. Høyttaler.

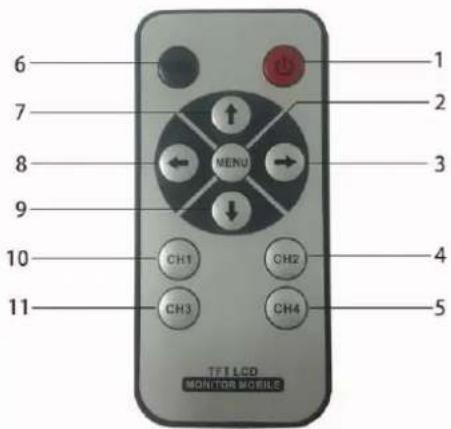

Betjening med fjernkontroll

6 7 8 9 10 11 TET LCD MONITOR MOBILE MENU CH1 CH2 CH3 CH4 1 2 3 4 5

1. Strøm på/av
2. Meny/bekreftelse
3. ∅kningsknapp
4. CH2
5. CH4(Ingen effekt)
6. Bytte kanal/retur
7. Velg oppover
8. Reduksjonsknapp
9. Velg nedover
10. CH1
11. CH3(Ingen effekt

Bytte ut batteriene i fjernkontrollen

1. For å betjene den, peker du fjernkontrollen mot det infrarøde vinduet på skjermen.

2. Fjernkontrollen må aldri demonteres, slippes i bakken eller bli våt.

3. Trykk kontrollknappene godt inn. Det tar 2 sekunder før bildet endres.

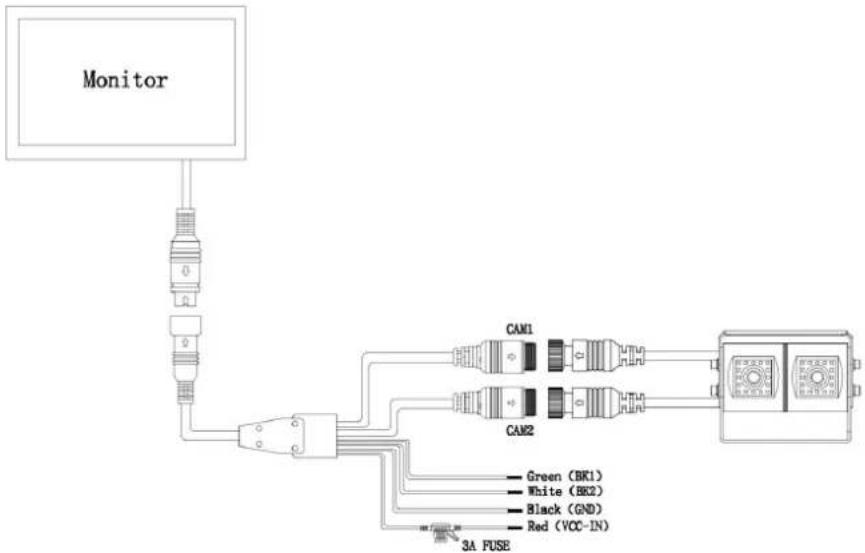

Grunnleggende drift

Svart: Jord

Rød: ACC (strøm fra bilnøkkel) DC 12\~36V

Grønn: Trigger Cam 1 - Reverse light power positive DC12\~36V.

Video +12V DC Lyd 3 2 GND

1. Det er høyspenning inne i monitoren. Huset bør kun åpnes av en spesialist.

2. Ikke se på videoen mens du kjører, med mindre du overvåker ryggekameraets display.

Menyalternativer Lyd

1. Hvis det ikke finnes noen meny, trykker du på Function-knappen opp eller ned for å vise Volume-menyen. Trykk deretter på Function opp- eller ned-knappen for å øke eller redusere volumnivået. Trykk på MENU-knappen for å bekrefte OK og lagre statusparametrene automatisk.
2. Trykk på MODE-knappen for å gå tilbake til forrige nivå.

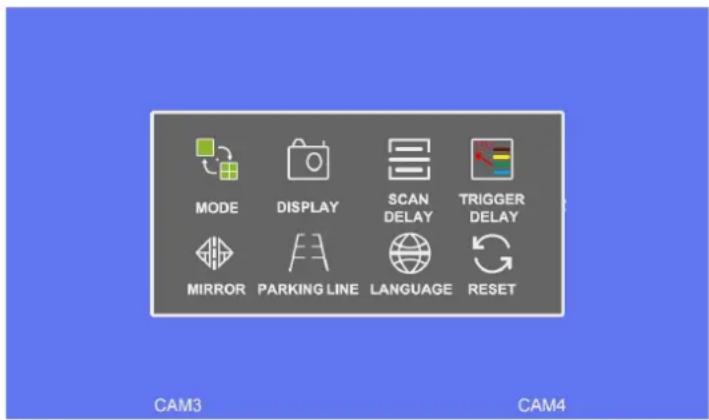

Hovedmeny

MODE DISPLAY SCAN DELAY TRIGGER DELAY MIRROR PARKING LINE LANGUAGE RESET CAM3 CAM4

1. Når det ikke finnes noen meny, vil MENU- tasten åpne hovedmenyen. Trykk på funksjonstasten add eller subtract for å gå til det tilsvarende valget

på MENU-tasten for å bekrefte OK, og gå inn i den tilsvarende menyen på neste nivå.

1. Trykk på MODE-tasten for å gå tilbake til forrige lag.

Modus

MODE FULL INTER

1. Trykk på funksjonstasten add eller subtract, gå til tilsvarende trykk på MENU-tasten for å bekrefte OK, bytt automatisk

1. Trykk på MODE-tasten for å gå tilbake til forrige lag.

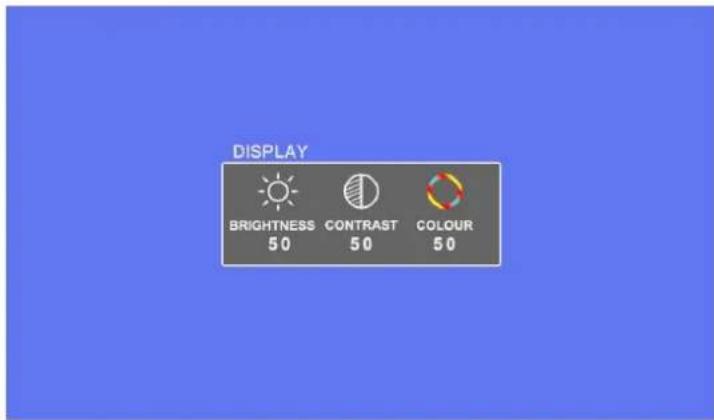

Visning

DISPLAY BRIGHTNESS 50 CONTRAST 50 COLOUR 50

Lysstyrke

Kontrast

Farge

1. Trykk på funksjonstastene pluss eller minus for å bytte verdier. Trykk på MENU-tasten

for å bekrefte OK, bytt kanal og lagre statusparametrene automatisk.

1. Trykk på MODE-tasten for å gå tilbake til forrige lag.

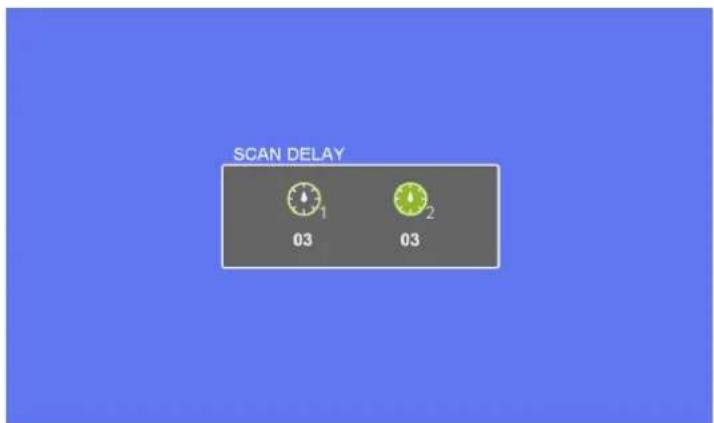

Skanneforsinkelse

SCAN DELAY 03 1 2 03

1 Kanal

2 Kanal

1. Trykk på funksjonstastene pluss eller minus for å bytte verdier. Trykk på MENU-tasten for å bekrefte OK, og 📋 bytter kanal og lagrer statusparametrene automatisk.

2. Trykk på MODE-tasten for å gå tilbake til forrige lag.

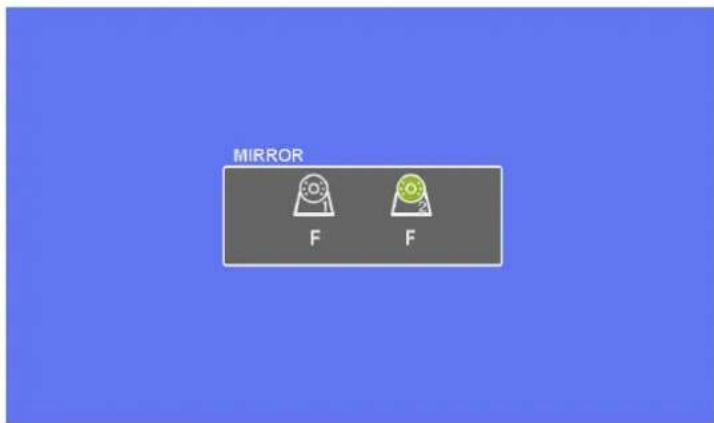

Speil

1. Trykk på funksjon pluss eller minus for å skifte til endringer i displayet, trykk på MENU-tasten for å bekrefte OK, og lagre statusparametrene automatisk.

2. Trykk på MODE-tasten for å gå tilbake til forrige lag.

Parkeringslinje

1 2 ON

1. Trykk på funksjonstasten add eller subtract for å gå til det tilsvarende alternativet, trykk på MENU for å bekrefte O for å bytte kanal eller gå til neste nivå i menyen.
2. Trykk på MENU-tasten for å bekrefte OK
3. Trykk MODE for å gå tilbake til forrige nivå.
4. Neste nivå av (Pil venstre/høyre), trykk på funksjonstastene pluss eller minus for å flytte ikonets posisjon til venstre eller høyre.
5. Neste nivå av (Pil opp/ned), trykk på funksjonstastene pluss eller minus for å flytte posisjonen til ikonet opp eller ned.
6. Neste nivå av (Pil venstre/høyre), trykk på funksjonstastene pluss eller minus for å flytte posisjonen til ikonbredden.
7. Trykk på MODE-tasten for å gå tilbake til forrige lag

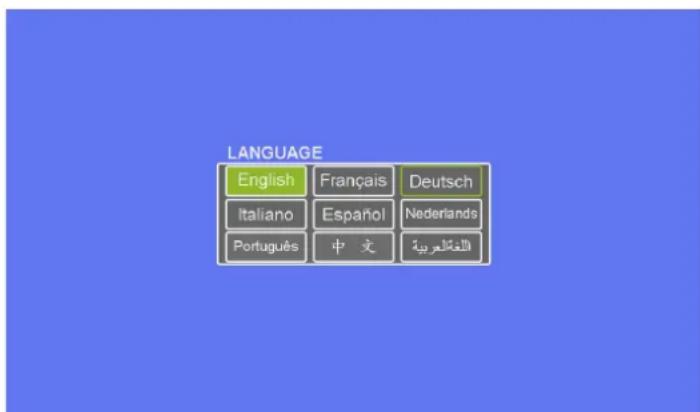

Språk

LANGUAGE English Français Deutsch Italiano Español Nederlands Português 中文 العربية

1. Velg ønsket språk. Velg mellom: English / Deutsch / Français / Italiano / Español / Nederlands / Dansk / Norsk

Feilsøking

Symptomene som er beskrevet nedenfor, indikerer ikke nødvendigvis en feil i displayet. Vennligst sjekk følgende punkter før du ber om service.

Symptom	Mulige årsaker/løsninger
Mørk skjerm	Kontroller at lysstyrken og kontrasten er riktig innstilt.Kontroller at omgivelsestemperaturen ikke er for lav.
Ikke noe bilde	Kontroller at låsekabelen er riktig tilkoblet.
Ingen farge	Juster fargeinnstillingene.
Opp ned eller sidelengs Invertert bilde	Bruk fjernkontrollen/MENU ROTATION-knappen for å stille inn riktig retning.
Ingen reverseringsfunksjon (f.eks. bilde)	Kontroller ledningene (svart/rød/grønn) som kan være løse.
