Producttype	Bewakingscamera met monitor
Schermgrootte	7 inch TFT LCD
Resolutie	1024 x 600 pixels
Videosysteem	PAL / NTSC / Auto
Helderheid	550 cd/m²
Video-ingang	CVBS / AHD (1080P), 2 kanalen
Voeding	12-36 V DC, < 3,5 W
Bedrijfstemperatuur	-20 °C tot +70 °C
Opslagtemperatuur	-25 °C tot +70 °C
Camera - Effectieve pixels	1920 x 1080
Camera - Lens	2,8 mm
Camera - Kijkhoek	H:108°, V:54°, D:120°
Camera - IR LED	15+15 stuks
Camera - Max. vochtigheid	95% RV
Hoofdfuncties	Automatische detectie, dubbele ingang, spiegel, trigger, parkeerlijn
Afstandsbediening	Ja, infrarood
Menutalen	Engels, Duits, Frans, Italiaans, Spaans, Nederlands
Onderhoud en reiniging	Zachte, vochtige doek, mild reinigingsmiddel
Veiligheid	Interne hoge spanning, niet openen, polariteit respecteren

Veelgestelde vragen - MC-210 Mestic

Hoe sluit ik de Mestic MC-210 camera aan?

Sluit de zwarte draad aan op massa (GND), de rode op ACC-voeding (12-36V) en de groene op het achteruitrijdsignaal (BK1). Gebruik de videokabel om de camera op de monitor aan te sluiten.

De camera gaat niet aan, wat moet ik doen?

Controleer of de voedingskabel correct is aangesloten en of de polariteit correct is. Zorg ervoor dat de accu voldoende is opgeladen. Raadpleeg de 3A zekering.

Hoe gebruik ik de automatische schakelfunctie van de camera?

De monitor schakelt automatisch over naar het beeld van de geactiveerde camera (groene draad op +12-36V). In de stand-bymodus wordt hij ingeschakeld en geeft hij de bijbehorende camera weer bij activering.

Hoe kan ik het camerabeeld omkeren?

Gebruik de afstandsbediening of het menu om de oriëntatie in te stellen. Druk op de toets ROTATION of ga naar de optie MIRROR in het hoofdmenu.

Hoe stel ik de parkeerlijnen in?

Selecteer in het menu PARKING LINE. U kunt de lijn in- of uitschakelen en de positie (links/rechts, omhoog/omlaag) en breedte aanpassen met de functietoetsen.

De afstandsbediening werkt niet, wat moet ik controleren?

Controleer de batterijen van de afstandsbediening. Richt deze op de infraroodontvanger van de monitor. Demonteer, gooi of maak de afstandsbediening niet nat.

Hoe reinig ik het scherm van de monitor?

Sluit alle kabels los voordat u gaat reinigen. Gebruik een zachte, vochtige doek met een mild huishoudelijk reinigingsmiddel. Gebruik nooit agressieve oplosmiddelen zoals thinner of benzine.

Wat te doen als het scherm zwart is?

Controleer de helderheids- en contrastinstellingen. Zorg ervoor dat de omgevingstemperatuur niet te laag is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Wat is het bereik van de infrarood-LED's van de camera?

De 30 IR-LED's (15+15) maken nachtzicht mogelijk, maar het exacte bereik wordt niet gespecificeerd. Het hangt af van de omgevingsverlichting en de configuratie.

Kan ik een 12V of 24V voeding gebruiken?

Ja, de monitor accepteert een spanning van 12 tot 36V DC. Zorg ervoor dat u de juiste polariteit respecteert om schade aan het apparaat te voorkomen.

GEBRUIKSAANWIJZING MC-210 Mestic

Voorzorgsmaatregelen, opslag en bewaren

1. Stel de monitor niet bloot aan overmatige hitte of kou. De opslagtemperatuur van dit product is -30 \~+75°C en de bedrijfstemperatuur is -20 \~+60°C. De luchtvochtigheid is Rh90%.
2. Prik of kras niet in dit apparaat en gebruik geen schurende schoonmaakmiddelen.
3. Plaats kabels niet op plaatsen waar ze bekneld kunnen raken of waar op getrapt kan worden.
4. Laat ten minste 2" ruimte tussen de monitor en muren, kasten of andere objecten om voldoende luchtcirculatie rond het apparaat mogelijk te maken.
5. De monitor is niet waterdicht.

Voorzorgsmaatregelen, Voorzorgsmaatregelen tijdens gebruik

1. Het apparaat kan worden gevoed door een 12 of 36 volt autoaccu of het elektrische systeem van een voertuig.
2. Zorg ervoor dat alle kabels correct zijn aangesloten en let op de juiste polariteit. Verkeerde aansluitingen kunnen de monitor beschadigen. Koppel de voedingskabels los als u ze niet gebruikt

Waarschuwing!

De monitor staat onder hoogspanning. De behuizing moet door professionals worden geopend. Bekijk de video niet tijdens het rijden, tenzij je het scherm van de achteruitkijkcamera in de gaten houdt.

Speciale kennisgeving!

Soms vertoont het LCD-scherm lichte of donkere vlekken. Dit is een veel voorkomend fenomeen bij actieve matrix displaytechnologie en duidt niet noodzakelijk op een defect of storing. Probeer dit apparaat nooit zelf te repareren. Schakel in geval van een probleem de monitor onmiddellijk uit en neem contact op met ons bedrijf of een erkende dealer. De monitor is een complex apparaat. Elke demontage of wijziging kan schade veroorzaken en de garantie ongeldig maken.

Onderhoud

1. Ontkoppel alle kabels van de monitor voordat u deze schoonmaakt.
2. Gebruik een mild huishoudelijk schoonmaakmiddel en veeg het apparaat af met een vochtige, zachte doek. Gebruik nooit sterke oplosmiddelen zoals thinner of wasbenzine, omdat deze de afwerking van het apparaat kunnen beschadigen.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product, die hoog genoeg kan zijn om een risico op elektrische schokken voor personen te vormen.

Dit symbool is bedoeld om de gebruiker te wijzen op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie bij het apparaat.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor het weggooien van elektrische en elektronische apparatuur.

LET OP

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd in deze handleiding kunnen de garantie doen vervallen en dure reparaties vereisen.

Verklaring van conformiteit

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken.
2. Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een te lage werking veroorzaken.

Producteigenschappen

1. Taalkeuze: Engels / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Uitgerust met afstandsbediening.
3. Ondersteunt automatische videosignaalherkenning.
4. Ondersteunt gelijktijdige video-invoer van twee camera's.
5. Ondersteunt beeldspiegeling.
6. Ondersteunt triggerfunctie, de camera wordt bestuurd door een triggerlijn en schakelt automatisch wanneer deze wordt geactiveerd.
7. Ondersteunt automatisch starten en overschakelen naar bijbehorend camerabeeld bij activering in stand-bymodus.
8. Voedingsbereik 12-36 V, bescherming tegen kortsluiting.

Technische specificaties

Monitor

7" TFT LCD-kleurenmonitor.

Resolutie: 1024 (RGB) X600

Systeem: PAL/NTSC/AUTO

Helderheid: 550cd/.m²

Actief gebied: 154,21 (H)X85,92 (V) mm

Video: CVBS\AHD (1080P)

Videokanaal:2kanalen

Gidsfunctie: 2-kanaals automatische schakeling

Voeding: 12/24V GELIJKSTROOM/<3,5W

Bedrijfstemperatuur: -20°C tot +70.°C

Opslagtemperatuur: -25°C tot +70.°C

CAMERA

TV-systeem: NTSC/PAL

Effectieve pixels: 1920(H)*1080(V)

Synchroniseren. Systeem: Intern

IR LED Aantal: 15PCS/15PCS

Scansysteem: Interlace

Lens: 2,8 mm

Lenshoek: H:108° V:54° D:120°

Bedrijfstemperatuur: -20°C - 70°C, RH 95% MAX

Opslagtemperatuur: -30°C - 80°C, RH 95% MAX

Speciale kennisgeving!

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

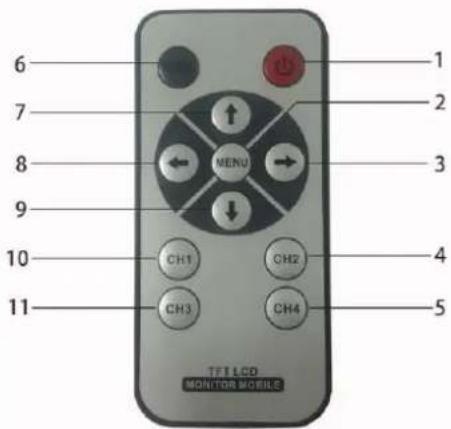

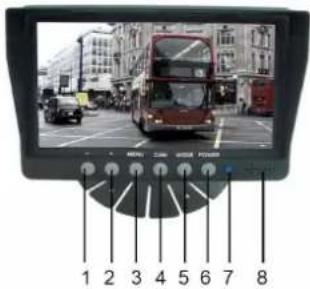

Toets-/bedieningsbeschrijvingen

1. Knop Verlagen - Hiermee past u het volume, de helderheid, het contrast, de taal, de rotatie enzovoort aan.
2. Verhoogknop - Hiermee pas je het volume, de helderheid, het contrast, de taal, de rotatie enzovoort aan.
3. MENU - Toegang tot helderheid, contrast, taal, rotatie, enz.
4. CAM - Schakelt tussen alle camera's die op de monitor zijn aangesloten.
5. MODE - Selecteer de helderheidsmodus.
6. POWER - Hiermee zet u de monitor aan en uit.
7. Voedingsindicator.
8. Spreker.

Afstandsbediening

1. In-/uitschakelen
2. Menu/bevestigen
3. Knop verhogen
4. CH2
5. CH4 (Geen effect)
6. Kanaal/retour omschakelen
7. Selecteer omhoog
8. Knop Verlagen
9. Omlaag selecteren
10. CH1
11. CH3(Geen effect

Batterijen van de afstandsbediening vervangen

1. Richt de afstandsbediening op het infraroodvenster op de monitor om deze te bedienen.
2. Haal de afstandsbediening nooit uit elkaar, laat hem niet vallen en maak hem nooit nat.
3. Druk de bedieningsknoppen stevig in. Wacht 2 seconden tot het beeld verandert.

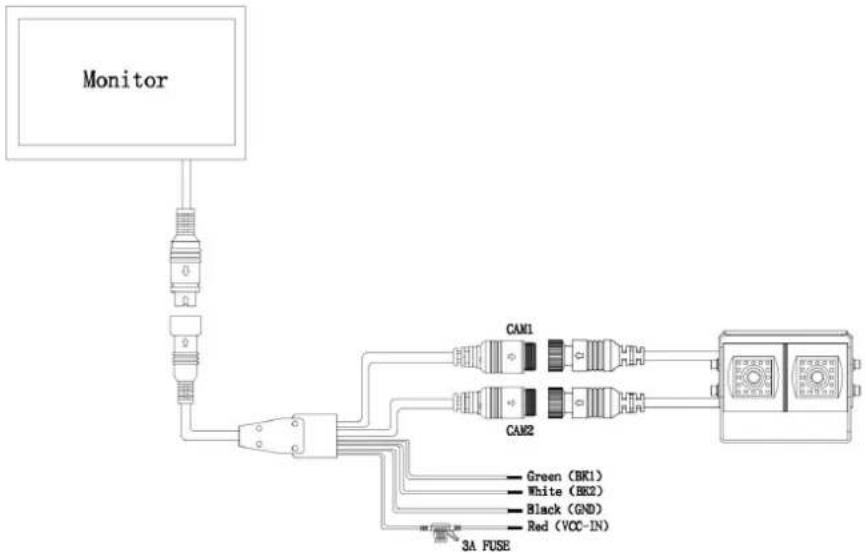

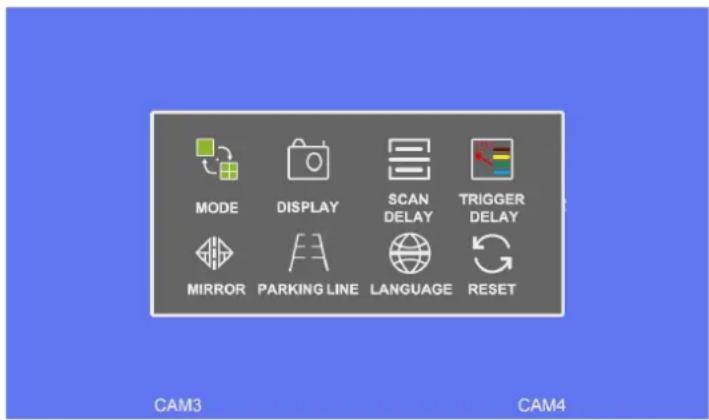

Basisbediening

Zwart: Aarde

Rood: ACC (voeding via autosleutel) DC 12\~36V

Groen: Trekker Cam 1 - Achteruitrijlicht voeding positief DC12\~36V.

1. Er staat hoogspanning in de monitor. De behuizing mag alleen door een specialist worden geopend.
2. Bekijk de video niet tijdens het rijden, tenzij je het scherm van de achteruitkijkcamera in de gaten houdt.

Menu-opties Audio

1. Als er geen menu is, drukt u op de knop Functie omhoog of omlaag om het menu Volume weer te geven. Druk vervolgens op de knop Functie omhoog of omlaag om het volumeniveau te verhogen of te verlagen. Druk op de knop MENU om OK te bevestigen en de statusparameters automatisch op te slaan.
2. Druk op de MODE knop om terug te keren naar het vorige niveau.

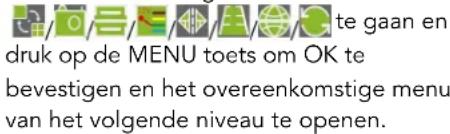

Hoofdmenu

1. Als er geen menu is, verschijnt het hoofdmenu met de MENU toets. Druk op de functie optellen of aftrekken om naar het overeenkomstige selectie-item

1. Druk op de MODE toets om terug te keren naar de vorige laag.

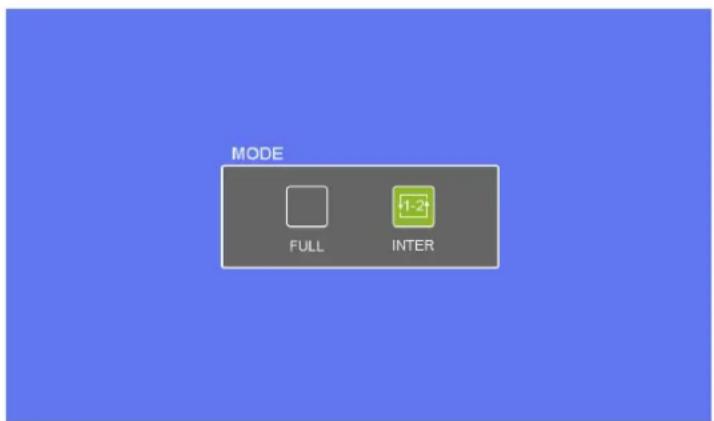

Modus

:Enkele kanaalmodus

: Enkelvoudige cyclusmodus

1. Druk op de functie optellen of aftrekken toets, ga naar de corresponderende
   druk op de MENU toets om OK te en, schakel automatisch over naar
2. Druk op de MODE toets om terug te keren naar de vorige laag.

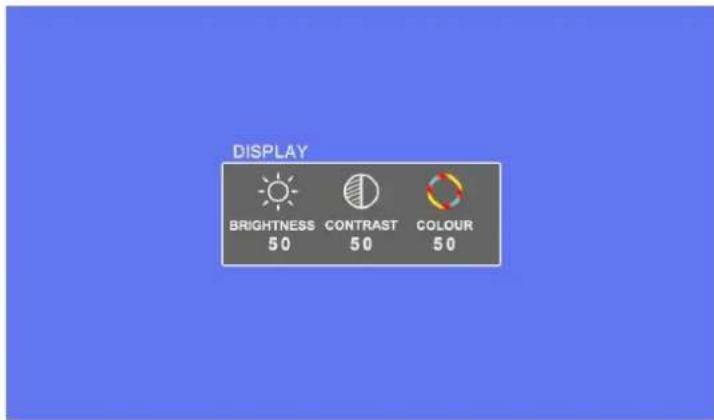

Weergave

Helderheid

Contrast

Kleur

1. Druk op de functie plus- of mintoetsen om van waarde te veranderen. Druk op de MENU toets om OK te bevestigen,
   schakelt tussen kanalen sch statusparameters op
2. Druk op de MODE toets om terug te keren naar de vorige laag.

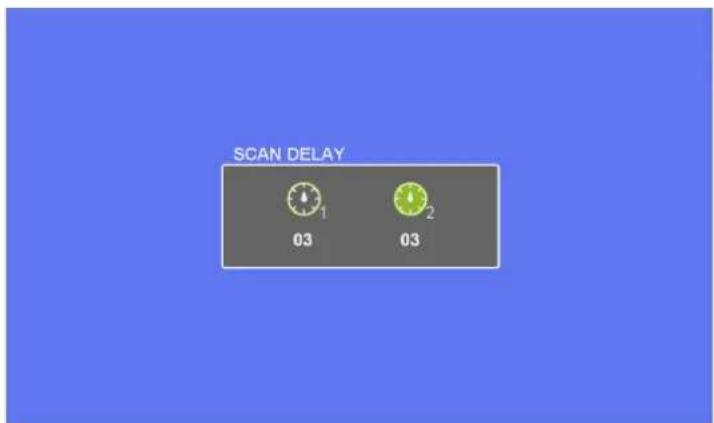

Scanvertraging

1 Kanaal

2 Kanaal

1. Druk op de functie plus- of mintoetsen om de waarden te wijzigen. Druk op de MENU toets om OK te bevestigen en schakelt over naar een ander kanaal en slaat de statusparameters automatisch op.
2. Druk op de MODE toets om terug te keren naar de vorige laag.

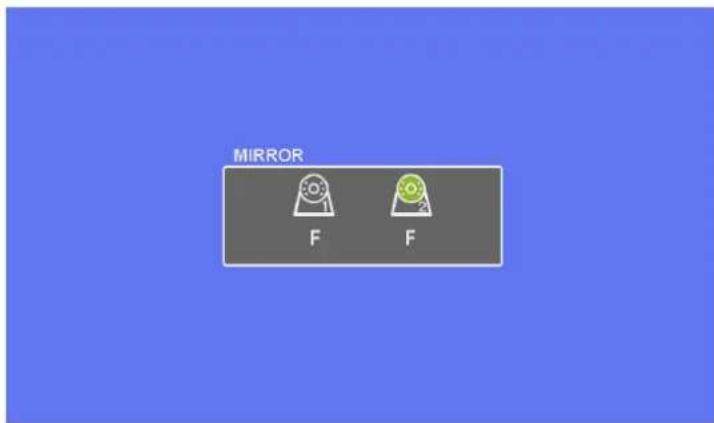

Spiegel

1. Druk op de functie plus of min om de wijzigingen op het scherm te bekijken, druk op de MENU toets om OK te bevestigen, de statusparameters worden automatisch opgeslagen.
2. Druk op de MODE toets om terug te keren naar de vorige laag.

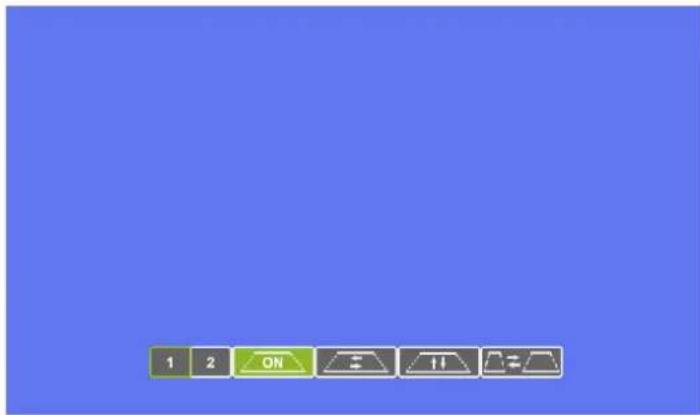

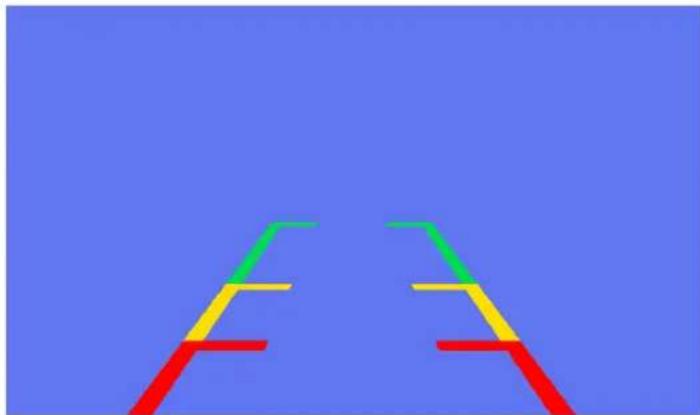

Parkeerlijn

Kanaalopties

Zet parkeerlijn aan

Parkeerlijn uitzetten

Schaal parkeerlijnen

1. Druk op de functie optellen of aftrekken om naar de bijbehorende optie te gaan, druk op de MENU toets om O te bevestigen om van kanaal te wisselen of om naar het bijbehorende menu op het volgende niveau te gaan.
2. Druk op de MENU-toets om te bevestigen OK
3. Druk op MODE om terug te keren naar het vorige niveau.
4. Het volgende niveau van (Pijl naar links/rechts), druk op de functie plus- of mintoetsen om de positie van het pictogram naar links of rechts te verplaatsen.
5. Het volgende niveau van (Pijl omhoog/omlaag), druk op de functie plus- of mintoetsen om de positie van het pictogram omhoog of omlaag te verplaatsen.
6. Het volgende niveau van (Pijl naar links/rechts), druk op de functie plus- of mintoetsen om de positie van de pictogrambreedte te verplaatsen.
7. Druk op de MODE toets om terug te keren naar de vorige laag.

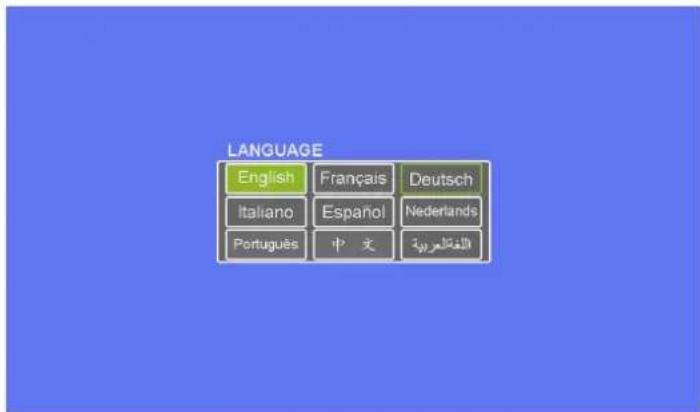

Taal

1. Selecteer de gewenste taal. Kies tussen: Engels / Deutsch / Français / Italiano / Español / Nederlands / Dansk / Norsk

Problemen oplossen

De hieronder beschreven symptomen duiden niet noodzakelijkerwijs op een defect in het display. Controleer de volgende punten voordat u om service vraagt.

Symptoom	Mogelijke oorzaken/oplossing
Donker scherm	Controleer of de helderheid en het contrast correct zijn ingesteld. Controleer of de omgevingstemperatuur niet te laag is.
Geen foto	Controleer of de sluitkabel correct is aangesloten.
Geen kleur	Pas de kleurinstellingen aan.
Ondersteboven of zijwaarts Omgekeerde afbeelding	Gebruik de knop MENU ROTATION van de afstandsbediening om de juiste oriëntatie in te stellen.
Geen omkeerfunctie (d.w.z. afbeelding)	Controleer de draden (zwart/rood/groen) die los kunnen zitten.
