MANUALE UTENTE MC-210 Mestic

Lens angle: H:108° V:54° D:120°

Operating temperature: -20°C- 70°C, RH 95% MAX

Storage temperature : -30°C- 80°C, RH 95% MAX

Special Notice!

Precauzioni, stoccaggio e conservazione

1. Non esporre il monitor a calore o freddo eccessivi. La temperatura di conservazione di questo prodotto è -30 \~+75°C e la temperatura di esercizio è -20 \~+60°C. L'umidità è pari al 90%.
2. Non forare, graffiare o utilizzare materiali abrasivi per la pulizia di questa unità.
3. Non collocare i cavi in punti in cui possano essere schiacciati o calpestati.
4. Lasciare uno spazio di almeno 2" tra il monitor e le pareti, gli armadi o altri oggetti per consentire un'adeguata circolazione dell'aria intorno all'unità.
5. Il monitor non è impermeabile.

Precauzioni, precauzioni operative

1. L'unità può essere alimentata da una batteria da 12 o 36 volt o dall'impianto elettrico del veicolo.
2. Assicurarsi che tutti i cavi siano collegati correttamente, rispettando la corretta polarità. Collegamenti errati possono danneggiare il monitor. Scollegare i cavi di alimentazione quando non vengono utilizzati.

Attenzione!

All'interno del monitor è presente un'alta tensione. L'apertura della custodia deve essere effettuata da professionisti. Non guardare il video durante la guida, a meno che non si stia monitorando il display della telecamera posteriore.

Avviso speciale!

Occasionalmente, lo schermo LCD può presentare alcune macchie chiare o scure. Si tratta di un fenomeno molto comune nella tecnologia dei display a matrice attiva e non indica necessariamente un difetto o un malfunzionamento. Non tentare mai di riparare questa unità da soli. In caso di problemi, spegnere immediatamente il monitor e contattare la nostra azienda o un rivenditore autorizzato. Il monitor è un'apparecchiatura complessa. Qualsiasi smontaggio o modifica può causare danni e annullare la garanzia.

Manutenzione

1. Prima della pulizia, scollegare tutti i cavi dal monitor.
2. Utilizzare un detergente domestico delicato e pulire l'unità con un panno umido e morbido. Non utilizzare mai solventi forti, come diluenti o benzene, perché potrebbero danneggiare la finitura dell'unità.

Questo simbolo avverte l'utente della presenza di "tensione pericolosa" non isolata all'interno dell'involucro del prodotto, che può essere di entità sufficiente a costituire un rischio di scossa elettrica per le persone.

Questo simbolo avverte l'utente della presenza di importanti istruzioni per l'uso e la manutenzione (assistenza) nella documentazione che accompagna l'apparecchio.

Questo simbolo avverte l'utente della necessità di smaltire le apparecchiature elettriche ed elettroniche.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

ATTENZIONE

Si noti che qualsiasi cambiamento o modifica non espressamente approvata in questo manuale può invalidare la garanzia e richiedere costose riparazioni.

Dichiarazione di conformità

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti
1. Questo dispositivo non deve causare interferenze dannose.
2. Questo dispositivo deve accettare qualsiasi interferenza ricevuta, incluse le interferenze che può causare un funzionamento insufficiente.

Caratteristiche del prodotto

1. Selezione della lingua: Inglese / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Dotato di telecomando.
3. Supporta il rilevamento automatico del segnale video.
4. Supporta l'ingresso video simultaneo da due telecamere.
5. Supporta la funzione di mirroring delle immagini.
6. Supporta la funzione di attivazione, la telecamera è controllata da una linea di attivazione e commuta automaticamente quando viene attivata.
7. Supporta l'avvio automatico e il passaggio all'immagine della telecamera corrispondente quando viene attivato in modalità standby.
8. Gamma di alimentazione di lavoro 12-36V, funzione di protezione da cortocircuito.

Specifiche tecniche

Monitor

Monitor a colori LCD TFT da 7".

Risoluzione: 1024(RGB)X600

Sistema: PAL/NTSC/AUTO

Luminosità: 550cd/.m²

Area attiva: 154,21(H)X85,92(V) mm

Video: CVBS\AHD(1080P)

Canale video: 2 canali

Funzione guida : 2 canali Commutazione automatica

Alimentazione: 12/24V DC/<3,5W

Temperatura di esercizio: da -20°C a +70 .°C

Temperatura di stoccaggio: da -25°C a +70.°C

TELECAMERA

Sincronizzazione. Sistema di sincronizzazione: Interno

LED IR Qtà: 15PCS/15PCS

Sistema di scansione: Interlacciato

Obiettivo: 2,8 mm

Angolo dell'obiettivo: H: 108° V: 54° D: 120°

Temperatura di funzionamento: -20°C - 70°C , RH 95%

MAX

Temperatura di stoccaggio: -30°C - 80°C, RH 95% MAX

Avviso speciale!

Tutte le specifiche possono essere modificate senza preavviso.

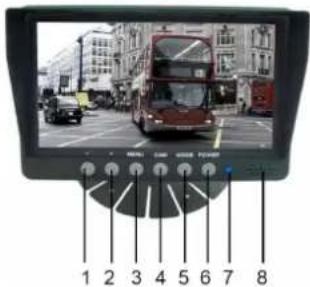

Descrizioni dei tasti/comandi

1 2 3 4 5 6 7 8

1. Pulsante di riduzione - Regola il volume, la luminosità, il contrasto, la lingua, la rotazione, ecc.
2. Pulsante di aumento - Regola il volume, la luminosità, il contrasto, la lingua, la rotazione, ecc.
3. MENU - Accede a luminosità, contrasto, lingua, rotazione, ecc.
4. CAM - Commuta tra tutte le telecamere collegate al monitor.
5. MODO - Seleziona la modalità di luminosità.
6. POWER - Accende e spegne il monitor.
7. Indicatore di alimentazione.
8. Relatore.

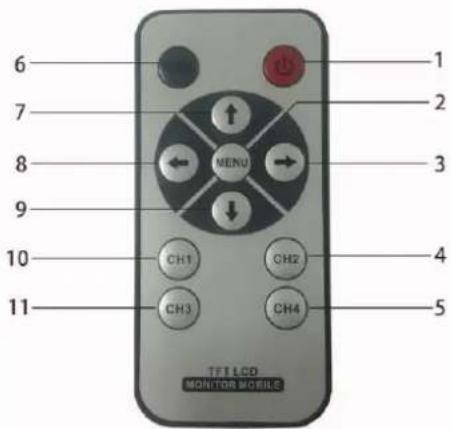

Funzionamento del telecomando

6 7 8 9 10 11 TET LCD MONITOR MOBILE MENU CH1 CH2 CH3 CH4 1 2 3 4 5

1. Accensione e spegnimento
2. Menu/conferma
3. Pulsante di aumento
4. CH2
5. CH4 (nessun effetto)
6. Commutazione canale/ritorno
7. Selezionare verso l'alto
8. Pulsante di diminuzione
9. Selezione verso il basso
10. CH1
11. CH3(Nessun effetto

Sostituzione delle batterie del telecomando

1. Per il funzionamento, puntare il telecomando verso la finestra a infrarossi del monitor.

2. Non smontare mai il telecomando, non farlo cadere e non bagnarlo.

3. Premere con decisione i tasti di controllo. Attendere 2 secondi affinché l'immagine cambi.

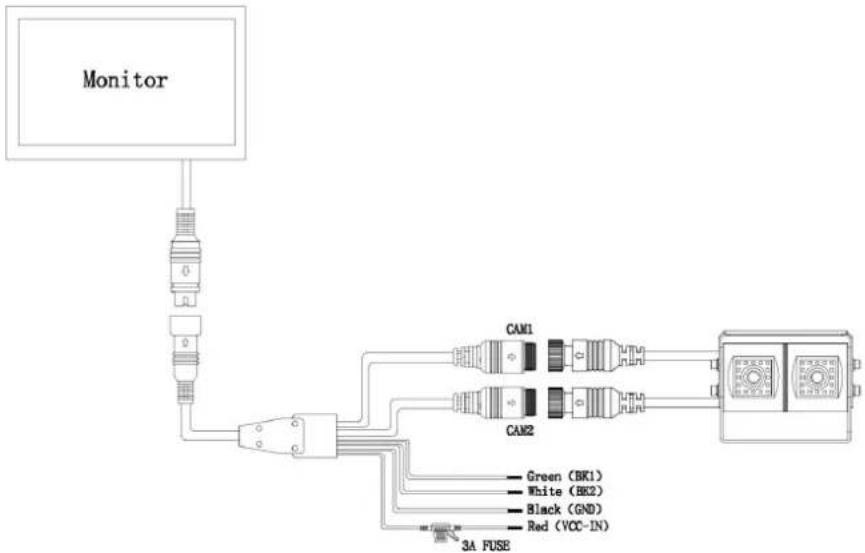

Funzionamento di base

Nero: Terra

Rosso: ACC (alimentazione chiave auto) DC 12\~36V

Verde: Camma di innesco 1 - Alimentazione luce di retromarcia positiva DC12\~36V.

Video Audio +12V DC GND

1. All'interno del monitor è presente un'alta tensione. L'involucro deve essere aperto solo da uno specialista.
2. Non guardare il video durante la guida, a meno che non si stia monitorando il display della telecamera posteriore.

Opzioni di menu Audio

1. Se non è presente alcun menu, premere il pulsante Funzione su o giù per visualizzare il menu Volume. Premere quindi il pulsante Funzione su o giù per aumentare o diminuire il livello del volume. Premere il pulsante MENU per confermare l'OK e salvare automaticamente i parametri di stato.
2. Premere il pulsante MODE per tornare al livello precedente.

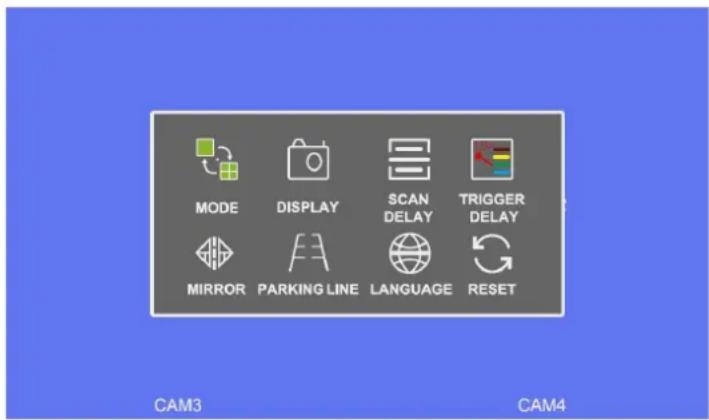

Menu principale

MODE DISPLAY SCAN DELAY TRIGGER DELAY MIRROR PARKING LINE LANGUAGE RESET CAM3 CAM4

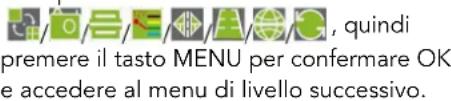

1. Quando non è presente alcun menu, il tasto MENU apre il menu principale. Premere il tasto funzione aggiungi o sottrai per passare alla voce di selezione corrispondente

, quindi premere il tasto MENU per confermare OK e accedere al menu di livello successivo.

1. Premere il tasto MODE per tornare al livello precedente.

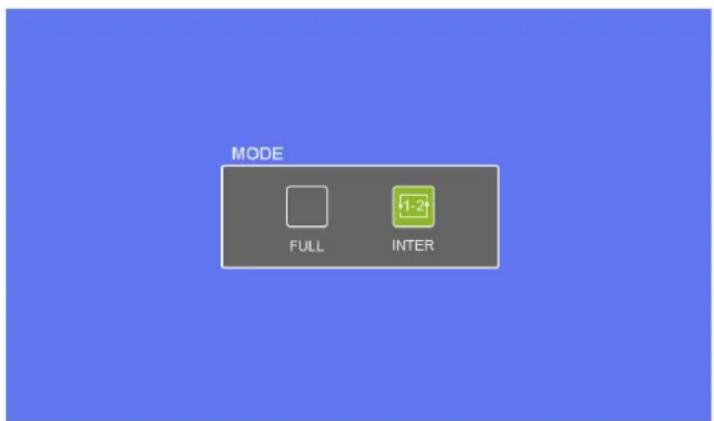

Modalità

MODE FULL INTER

Modalità a canale singolo Modalità a ciclo singolo

1. Premere il tasto funzione aggiungi o sottrai, passare al corrispondente premere il tasto MENU per confermare l'OK, passare automaticamente a e salvare i parametri di stato.

2. Premere il tasto MODE per tornare al livello precedente.

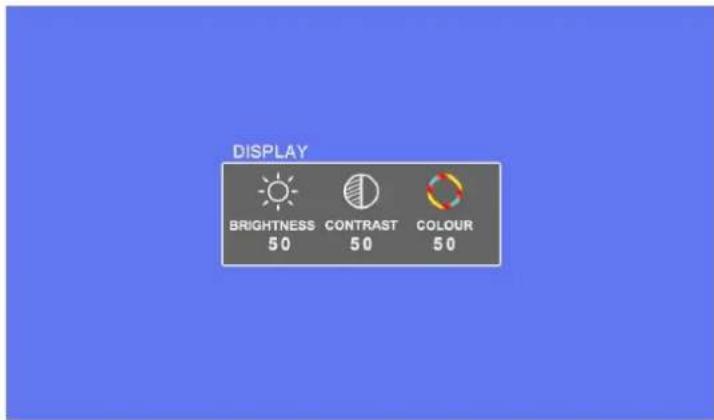

Display

DISPLAY BRIGHTNESS 50 CONTRAST 50 COLOUR 50

Luminosità

Contrasto

Colore

1. Premere i tasti funzione più o meno per cambiare i valori. Premere il tasto MENU

per confermare l'OK,

cambiare canale e salvare

automaticamente i parametri di stato.

1. Premere il tasto MODE per tornare al livello precedente.

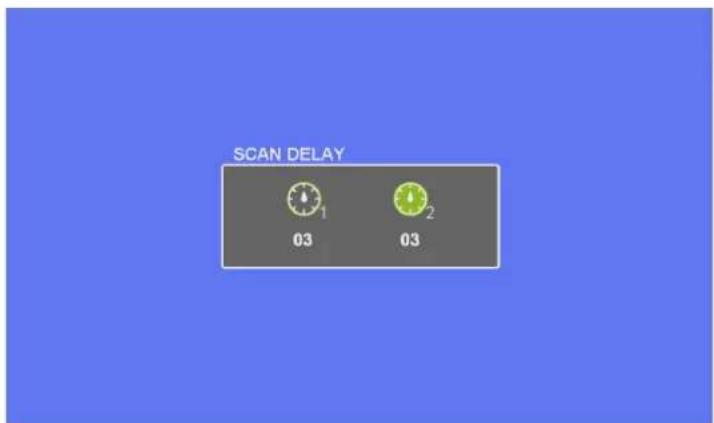

Ritardo di scansione

SCAN DELAY 03 1 2 03

1 Canale

2 Canale

1. Premere i tasti funzione più o meno per cambiare i valori. Premere il tasto MENU per confermare l'OK e commutare i canali e salvare automaticamente i parametri di stato.

2. Premere il tasto MODE per tornare al livello precedente.

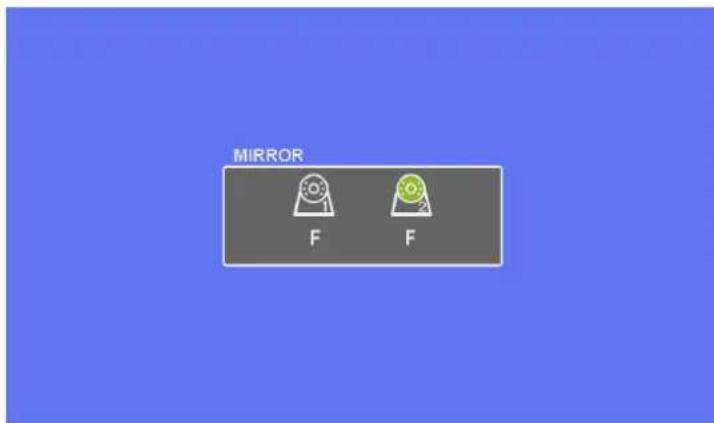

Specchio

1. Premere il tasto funzione più o meno per passare alle modifiche del display, premere il tasto MENU per confermare l'OK e salvare automaticamente i parametri di stato.

2. Premere il tasto MODE per tornare al livello precedente.

Linea di parcheggio

1 2 ON 11

1 2 Opzioni di canale ON Attivare la linea di parcheggio OFF Disattivare la linea di parcheggio Linee di parcheggio in scala

1. Premere il tasto funzione aggiungi o sottrai per passare all'opzione corrispondente, premere il tasto MENU per confermare O per cambiare canale o accedere al menu di livello successivo.
2. Premere il tasto MENU per confermare OK
3. Premere MODE per tornare al livello precedente.
4. Al livello successivo di (Freccia sinistra/destra), premere i tasti funzione più o meno per spostare la posizione dell'icona a sinistra o a destra.
5. Il livello successivo di (Freccia su/giù), premere i tasti funzione più o meno per spostare la posizione dell'icona verso l'alto o verso il basso.
6. Al livello successivo di (Freccia sinistra/destra), premere i tasti funzione più o meno per spostare la posizione dell'icona in larghezza.

7. Premere il tasto MODE per tornare al livello precedente.

8. Selezionare la lingua desiderata. Scegliere tra: Inglese / Deutsch / Français / Italiano / Español / Nederlands / Dansk / Norsk

Risoluzione dei problemi

I sintomi descritti di seguito non indicano necessariamente un guasto del display. Prima di richiedere l'assistenza, verificare i seguenti punti.

Sintomo	Possibili cause/soluzione
Schermo scuro	Verificare che la luminosità e il contrasto siano impostati correttamente. Verificare che la temperatura ambiente non sia troppo bassa.
Nessuna immagine	Verificare che il cavo di chiusura sia collegato correttamente.
Nessun colore	Regolare le impostazioni del colore.
Immagine capovolta o laterale Immagine invertita	Utilizzare il tasto ROTATION del telecomando/MENU per impostare l'orientamento corretto.
Nessuna funzione di inversione (ad es. immagine)	Controllare i fili (nero/rosso/verde) che potrebbero essere allentati.
