BRUGSANVISNING MC-210 Mestic

1. Udsæt ikke skærmen for overdreven varme eller kulde. Opbevaringstemperaturen for dette produkt er -30 \~+75°C og driftstemperaturen er -20 \~+60°C . Luftfugtigheden er Rh90%.
2. Undgå at punktere, ridse eller bruge slibende rengøringsmidler på denne enhed.
3. Placer ikke kabler, hvor de kan komme i klemme eller blive trädt på.
4. Lad der være mindst 2" afstand mellem skærmen og vægge, skabe eller andre genstande, så der er tilstrækkelig luftcirkulation omkring enheden.
5. Skærmen er ikke vandtæt.

Forholdsregler, Forholdsregler ved brug

1. Enheden kan drives af et 12- eller 36-volts bilbatteri eller bilens elektriske system.
2. Sørg for, at alle kabler er tilsluttet korrekt, og overhold den korrekte polaritet. Forkerte forbindelser kan beskadige skærmen. Frakobl strømkablerne, när de ikke er i brug.

Advarsel!

Der er højspænding i skærmen. Åbningen af kabinettet bør foretages af fagfolk. Se ikke videoen under kørslen, medmindre du følger med i bakkameraets display.

Særlig opmærksomhed!

Lejlighedsvis kan LCD-skærmen vise nogle lyse eller mørke pletter. Dette er et meget almindeligt fænomen i aktiv matrix-skærmteknologi og er ikke nødvendigvis tegn på en defekt eller fejlfunktion. Forsøg aldrig selv at reparere denne enhed. Hvis der opstår et problem, skal du straks slukke for skærmen og kontakte vores firma eller en autoriseret forhandler. Skærmen er et komplekst stykke udstyr. Enhver adskillelse eller ændring kan forårsage skade og gøre garantien ugyldig.

Vedligeholdelse

1. Frakobl alle kabler fra skærmen før rengøring.
2. Brug et mildt husholdningsrengøringsmiddel, og tør enheden af med en fugtig, blød klud. Brug aldrig stærke opløsningsmidler som f.eks. fortynder eller benzin, da de kan beskadige enhedens finish.

Dette symbol er beregnet til at advare brugeren om tilstedeværelsen af uisolereet "farlig spænding" i produktets kabinet, som kan være tilstrækkelig stor til at udgøre en risiko for elektrisk stød for personer.

Dette symbol er beregnet til at gøre brugeren opmærksom på, at der findes vigtige drifts- og vedligeholdelsesinstruktioner (service) i den litteratur, der følger med apparatet.

Dette symbol er beregnet til at gøre brugeren opmærksom på behovet for at bortskaffe elektrisk og elektronisk udstyr.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

FORSIGTIG

Bemærk, at ændringer eller modifikationer, der ikke udtrykkeligt er godkendt i denne manual, kan gøre din garanti ugyldig og kræve dyre reparationer.

Denne enhed overholder del 15 i FCC-reglerne. Driften er underlagt følgende to betingelser:

1. Denne enhed må ikke forårsage skadelig interferens.
2. Denne enhed skal acceptere enhver modtaget interferens, herunder interferens, der kan forårsage underdimensioneret drift.

Produktfunktioner

1. Valg af sprog: Engelsk / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Udstyret med fjernbetjening.
3. Understøtter automatisk registrering af videosignaler.
4. Understøtter samtidig videoinput fra to kameraer.
5. Understøtter billedspejlingsfunktion.
6. Understøtter triggerfunktion, kameraet styres af en triggerlinje og skifter automatisk, när det udløses.
7. Understøtter automatisk start og skift til det tilsvarende kamerabillede, når det udløses i standbytilstand.
8. Strømforsyningsområde 12-36V, funktion til beskyttelse mod kortslutning.

Tekniske specifikationer

Overvåge

7" TFT LCD-farveskærm.

Opløsning: 1024(RGB)X600

System: PAL/NTSC/AUTO

Lysstyrke: 550cd/.m²

Aktivt område: 154,21(H)X85,92(V) mm

Video: CVBS\AHD(1080P)

Videokanal: 2 kanaler

Guidefunktion : 2 kanaler Automatisk skift

Strømforsyning: 12/24V DC/<3,5W

Driftstemperatur: -20°C til +70.°C

Alle specifikationer kan ændres uden varsel.

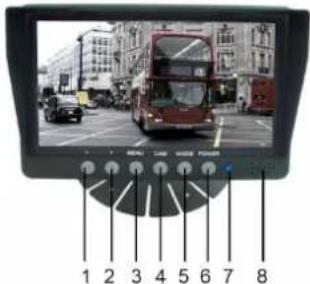

Beskrivelser af taster/kontroller

1 2 3 4 5 6 7 8

1. Reducer-knap - Justerer lydstyrke, lysstyrke, kontrast, sprog, rotation osv.
2. ∅g-knap - Justerer lydstyrke, lysstyrke, kontrast, sprog, rotation osv.
3. MENU - Adgang til lysstyrke, kontrast, sprog, rotation osv.
4. CAM - Skifter mellem alle kameraer, der er tilsluttet skærmen.
5. MODE - Vælg lysstyrketilstand.
6. POWER - Tænder og slukker for skærmen.
7. Strømindikator.
8. Talsmand.

Betjening med fjernbetjening

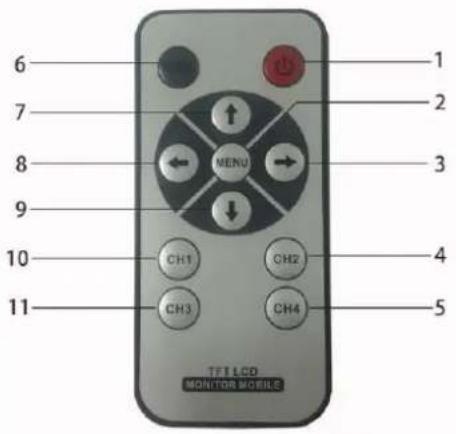

6 7 8 9 10 11 MENU CH1 CH2 CH3 CH4 1 2 3 4 5 TFT LCD MONITOR MOBILE

1. Tænd/sluk
2. Menu/bekræft
3. ∅g-knappen
4. CH2
5. CH4(ingen effekt)
6. Skift af kanal/retur
7. Vælg opad
8. Knap til formindskelse
9. Vælg nedad
10. CH1
11. CH3(Ingen effekt

Udskiftning af fjernbetjeningens batterier

1. Ret fjernbetjeningen mod det infrarøde vindue på skærmen for at betjene den.

2. Skil aldrig fjernbetjeningen ad, tab den eller gør den våd.

3. Tryk hårdt på kontrolknapperne. Lad der gå 2 sekunder, før billedet skifter.

Grundlæggende betjening

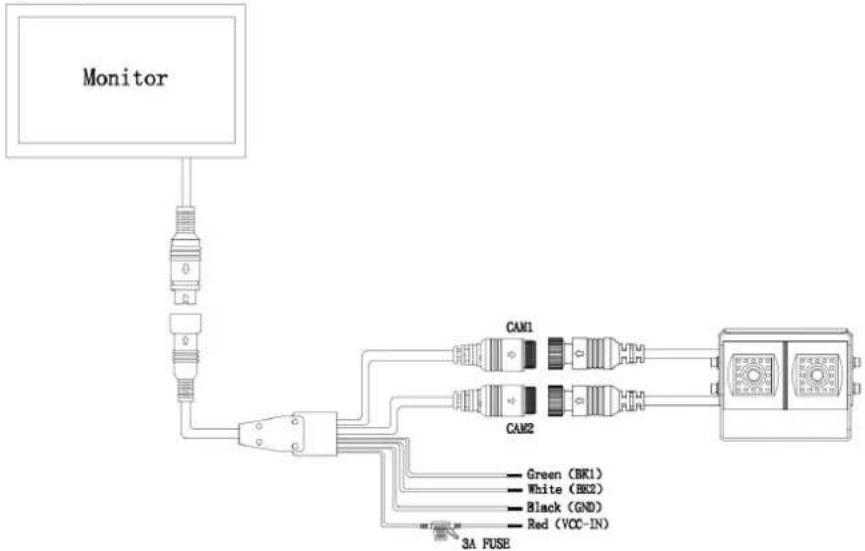


Sort: Jord

1. Der er højspænding inde i skærmen. Huset bør kun åbnes af en specialist.

2. Se ikke videoen, mens du kører, medmindre du overvåger bakkameraets display.

Valgmuligheder i menuen Lyd

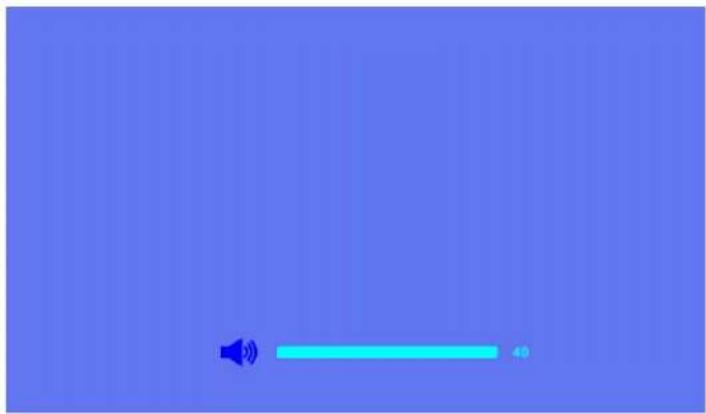

1. Hvis der ikke er nogen menu, skal du trykke på funktionsknappen op eller ned for at få vist menuen Lydstyrke. Tryk derefter på funktionsknappen op eller ned for at øge eller mindske lydstyrken. Tryk på MENU-knappen for at bekræfte OK og automatisk gemme statusparametrene.
2. Tryk på MODE-knappen for at vende tilbage til det forrige niveau.

Hovedmenu

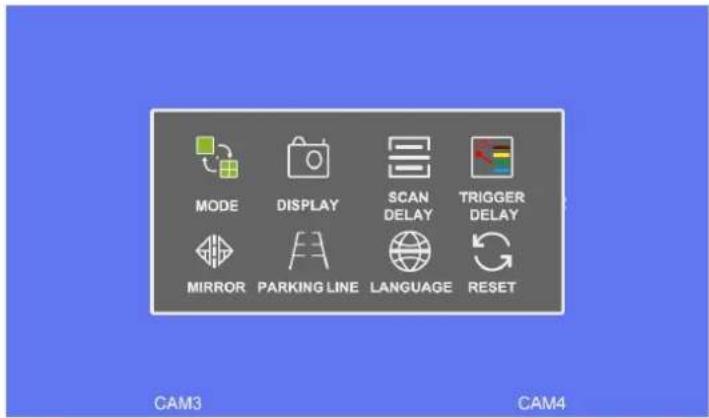

MODE DISPLAY SCAN DELAY TRIGGER DELAY MIRROR PARKING LINE LANGUAGE RESET CAM3 CAM4

1. Når der ikke er nogen menu, vil MENU-tasten åbne hovedmenuen. Tryk på funktionstasten add eller subtract for at gå til det tilsvarende valg

, og tryk på MENU-tasten for at bekræfte OK og åbne den tilsvarende menu på næste niveau.

1. Tryk på MODE-tasten for at vende tilbage til det forrige lag.

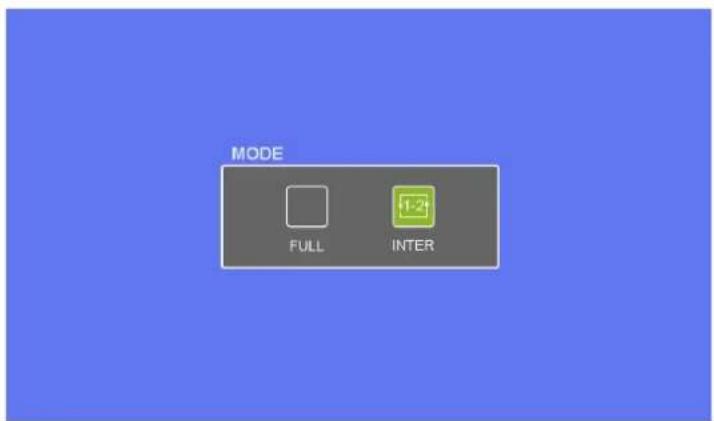

Tilstand

MODE FULL INTER

: Enkeltkanal-tilstand 1-2 1-2 : Enkelt cyklus-tilstand

1. Tryk på funktionstasten add eller subtract, gå til den tilsvarende tryk på MENU-tasten for at bekræfte OK, skift automatisk til og gem statusparametrene.

2. Tryk på MODE-tasten for at vende tilbage til det forrige lag.

Skærm

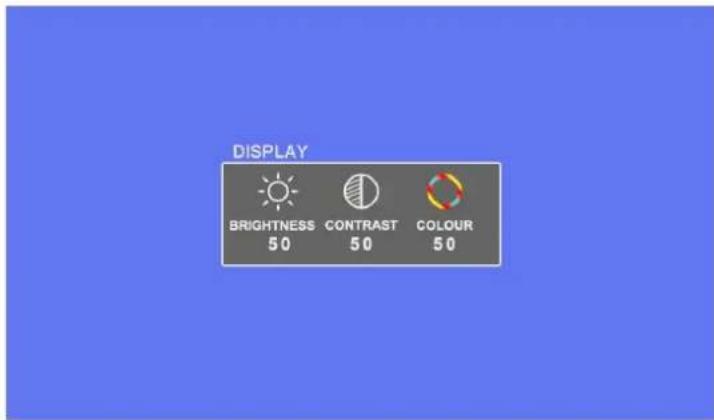

DISPLAY BRIGHTNESS 50 CONTRAST 50 COLOUR 50

Lysstyrke

Kontrast

Farve

1. Tryk på funktionstasterne plus eller minus for at skifte værdi. Tryk på MENU-tasten

for at bekræfte OK,

1. Tryk på MODE-tasten for at vende tilbage til det forrige lag.

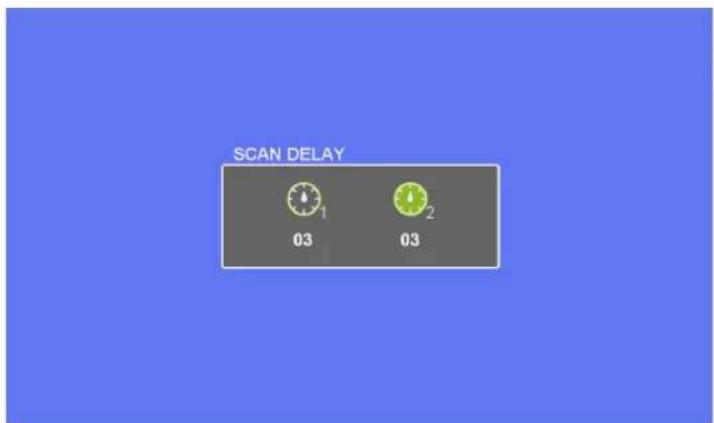

Scanningsforsinkelse

SCAN DELAY 03 1 2 03

1 kanal

2 kanal

1. Tryk på funktionstasterne plus eller minus for at skifte værdier. Tryk på MENU-tasten for at bekræfte OK, og skifter kanal og gemmer automatisk statusparametrene.

2. Tryk på MODE-tasten for at vende tilbage til det forrige lag.

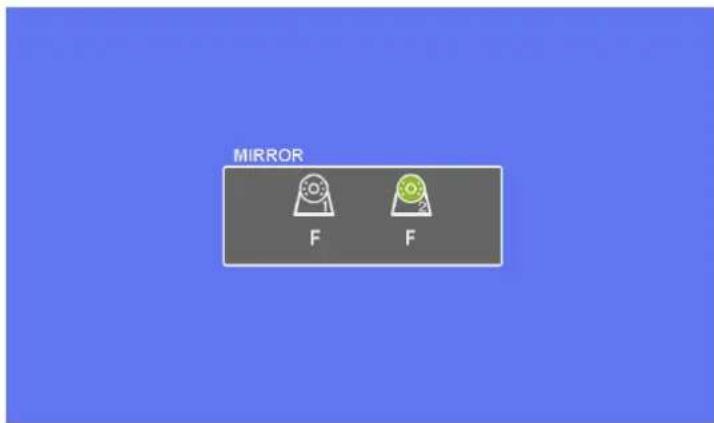

Spejl

1. Tryk på funktionen plus eller minus for at skifte til displayændringer, tryk på MENU-tasten for at bekræfte OK, gemmer automatisk statusparametre.

2. Tryk på MODE-tasten for at vende tilbage til det forrige lag.

Parkeringslinje

1 2 ON 11

1. Tryk på funktionstasten add eller subtract for at gå til den tilsvarende mulighed, tryk på MENU-tasten for at bekræfte O for at skifte kanal eller gå til den tilsvarende menu på næste niveau.
2. Tryk på MENU-tasten for at bekræfte OK
3. Tryk på MODE for at vende tilbage til det forrige niveau.
4. Det næste niveau af (Pil venstre/højre), tryk på funktionstasten plus eller minus for at flytte ikonets position til venstre eller højre.
5. Det næste niveau af (Pil op/ned), tryk på funktionstasten plus eller minus for at flytte ikonets position op eller ned.
6. Det næste niveau af (Pil venstre/højre), tryk på funktionstasterne plus eller minus for at flytte ikonets bredde.

7. Tryk på MODE-tasten for at vende tilbage til det forrige lag

8. Vælg det ønskede sprog. Vælg mellem: Engelsk / Deutsch / Français / Italiano / Español / Nederlands / Dansk / Norsk

Fejlfinding

De symptomer, der beskrives nedenfor, er ikke nødvendigvis tegn på en fejl i displayet. Tjek venligst følgende punkter, før du anmoder om service.

Symptom	Mulige årsager/løsning
Mørk skærm	Kontrollér, at lysstyrke og kontrast er indstillet korrekt.Kontrollér, at den omgivende temperatur ikke er for lav.
Intet billede	Kontrollér, at läsekablet er tilsluttet korrekt.
Ingen farve	Juster farveindstillingerne.
På hovedet eller til siden Inverteret billede	Brug fjernbetjeningen/MENU ROTATION-knappen til at indstille den korrekte retning.
Ingen omvendt funktion (f.eks. billede)	Tjek ledningerne (sort/rød/grøn), der kan være løse.
