BRUKSANVISNING MC-200 Mestic

Erklæring om overensstemmelse

1. Denna enhet får inte orsaka skadlig störning.
2. Denna enhet måste acceptera alla störningar som tas emot, inklusive störningar som kan orsaka underdimensionerad drift.

Produktfunktioner

Forholdsregler, oppbevaring og oppbevaring

1. Ikke utsett monitoren for sterk varme eller kulde. Oppbevaringstemperaturen for dette produktet er -30 \~+75°C og driftstemperaturen er -20 \~+60°C . Luftfuktigheten er Rh90 %.
2. Ikke punkter, rip eller bruk slipende rengjøringsmidler på denne enheten.
3. Ikke plasser kablene slik at de kan komme i klem eller bli tråkket på.
4. Sørg for at det er minst 2" klaring mellom skjermen og vegger, skap eller andre gjenstander, slik at det er tilstrekkelig luftsirkulasjon rundt enheten.
5. Monitoren er ikke vanntett.

Forholdsregler, Forholdsregler ved bruk

1. Enheten kan drives av et 12- eller 24-volts bilbatteri eller bilens elektriske system.
2. Kontroller at alle kablene er riktig tilkoblet, og at polariteten er korrekt. Feil tilkoblinger kan skade monitoren. Koble fra strømkablene når de ikke er i bruk.

Advarsel!

Det er høyspenning inne i skjermen. Åpning av kabinettet bør utføres av fagfolk. Ikke se på videoen mens du kjører, med mindre du overvåker ryggekameraets display.

Spesiell beskjed!

Av og til kan LCD-skjermen vise noen lyse eller mørke flekker. Dette er et svært vanlig fenomen i aktiv matriseskjermteknologi, og er ikke nødvendigvis tegn på en defekt eller funksjonsfeil. Forsøk aldri å reparere denne enheten selv. Hvis det oppstår et problem, må du slå av skjermen umiddelbart og kontakte vårt firma eller en autorisert forhandler. Monitoren er et komplekst stykke utstyr. Enhver demontering eller modifisering kan forårsake skade og gjøre garantien ugyldig.

Vedlikehold

1. Koble alle kabler fra monitoren før rengjøring.
2. Bruk et mildt rengjøringsmiddel og tørk av enheten med en fuktig, myk klut. Bruk aldri sterke løsemidler som tynner eller benzen, da dette kan skade apparatets overflate.

Dette symbolet er ment å varsle brukeren om tilstedeværelsen av uisolert "farlig spenning" i produktets kapsling som kan være tilstrekkelig stor til å utgjøre en risiko for elektrisk støt for personer.

Dette symbolet er ment å gjøre brukeren oppmerksom på at det finnes viktige drifts- og vedlikeholdsinstruksjoner (service) i dokumentasjonen som følger med apparatet.

Dette symbolet er ment å gjøre brukeren oppmerksom på behovet for å kaste elektrisk og elektronisk utstyr.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

FORSIKTIG

Vær oppmerksom på at endringer eller modifikasjoner som ikke er uttrykkelig godkjent i denne bruksanvisningen, kan gjøre garantien ugyldig og kreve kostbare reparasjoner.

Erklæring om samsvar

Denne enheten er i samsvar med del 15 i FCC-reglene. Bruk er underlagt følgende to betingelser:

1. Denne enheten må ikke forårsake skadelig interferens.
2. Denne enheten må akseptere alle forstyrrelser som mottas, inkludert forstyrrelser som kan føre til underdimensjonert drift.

Produktfunksjoner

1. Valg av språk: English / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Utstyrt med fjernkontroll.
3. Støtter automatisk deteksjon av videosignaler.
4. Støtter samtidig videoinngang fra to kameraer.
5. Støtter bildespeilingsfunksjon.
6. Kameraet har støtte for utløserfunksjon og styres av en utløserlinje, og bytter automatisk når det utløses.
7. Støtter automatisk start og bytte til tilsvarende kamerabilde når det utløses i standby-modus.
8. Arbeidsstrømforsyningsområde 12-24V, kortslutningsbeskyttelsesfunksjon.

Tekniske spesifikasjoner

Overvåke

7" TFT LCD-fargeskjerm.

Oppløsning: 1024(RGB)X600

System: N / P

Lysstyrke: 550cd/.m²

Aktivt område: 154,21(H)X85,92(V) mm

Video: CVBS / AHD

Reversfunksjon: 1 kanal

Guidefunksjon : 2 kanaler Automatisk bytte

Strømforsyning: 12/24 V LIKESTR∅M/<3,5 W

Driftstemperatur: -20°C til +70.°C

Lagringstemperatur: -25°C til +70.°C

KAMERA

TV-system: NTSC/PAL

Alle spesifikasjoner kan endres uten varsel.

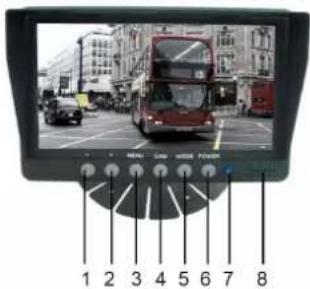

Beskrivelser av taster/kontroller

1 2 3 4 5 6 7 8

1. Reduksjonsknapp - Justerer volum, lysstyrke, kontrast, språk, rotasjon osv.
2. ∅kningsknapp - Justerer volum, lysstyrke, kontrast, språk, rotasjon osv.
3. MENU - Tilgang til lysstyrke, kontrast, språk, rotasjon osv.
4. CAM - Bytter mellom alle kameraene som er koblet til monitoren.
5. MODE - Velg modus for lysstyrke.
6. POWER - Slår monitoren av og på.
7. Strømindikator.
8. Høyttaler.

Menyalternativer Bildeinnstillinger

1. Trykk på MENU-knappen for å åpne menyen, og du vil se ikonet som er valgt i grønt som standard.
2. Trykk på MENU-knappen igjen for å bekrefte for å gå til bildeinnstillingene som vist til venstre.
3. Trykk på + for å velge Kamera 1 eller Kamera 2, og trykk deretter på MENU-knappen for å bekrefte.
4. Trykk på + igjen for å gå til undermenyen nedenfor, og den blir grønn.
5. Trykk på MENU-knappen for å bekrefte, og trykk deretter på - eller + for å justere verdien. Etter at verdien er godt justert, trykker du på MENU-knappen igjen for å bekrefte justeringen.
6. Trykk deretter på +-knappen for å gå inn i Lysstyrke eller andre undermenyer for å justere verdien. Gjenta fra trinn 4 til trinn 5. Når alle innstillingene er gjort, trykker du på MODE for å gå tilbake til hovedmenyen.
7. 6 ^th alternative for innstilling av speil/ikke-speilbilde.

Innstillinger for parkeringslinje

1. Trykk på MENU-knappen for å gå til menyen, trykk deretter på +-knappen for å gå til Parking Line-menyen, trykk på MENU-knappen for å bekrefte og gå til Parking Line-innstillingsmenyen som vist til venstre.
2. Trykk på + eller - for å velge Kamera 1 eller Kamera 2, og trykk på MENU for å bekrefte. Trykk på + for å gå til M (meter) eller ft (fot), og trykk på MENU for å bekrefte.
3. Trykk på + eller - for å velge ON, og trykk deretter på MENU-knappen for å angi ON/OFF. Trykk på + eller - for å velge, og trykk deretter på MENU for å bekrefte. Trykk deretter på + eller - for å flytte parkeringslinjen horisontalt. Trykk på MENU-knappen for å bekrefte innstillingen.
4. Trykk på + for å flytte til, og trykk deretter på MENU-knappen for å bekrefte valget. Trykk deretter på + eller - for å flytte parkeringslinjen vertikalt. Trykk på MENU-knappen for å bekrefte innstillingen.
5. Trykk på + for å flytte til, og trykk deretter på MENU for å bekrefte valget. Trykk deretter på + eller - for å flytte parkeringslinjen horisontalt. Trykk på MENU-knappen for å bekrefte innstillingen.
6. Trykk på + for å flytte til, og trykk deretter på MENU for å bekrefte valget. Trykk deretter på + eller - for å flytte tallet du ønsker å justere. Trykk på MENU for å bekrefte valget, og trykk deretter på + eller - for å øke eller redusere.
7. Når innstillingen er fullført, trykker du på MODE for å gå ut og tilbake til hovedmenyen. Hvis parkeringslinjen er satt til ON, må du også koble utløserkabelen til den positive + på baklyset. Når du setter bilen i revers, vil skjermen vise parkeringslinjen. I dette øyeblikket vil ikke alle knappene fungere. Etter at du har reversert, vil knappene fungere.

Språkinnstillinger

Language 中文 English Deutsch Français Italiano Español 日本語

Trykk på MENU-knappen for å gå til menyen 📂Language, trykk deretter på +-knappen for å gå til menyen, og trykk deretter på MENU-knappen for å bekrefte og gå til undermenyen. Trykk på + eller - for å velge ønsket språk, og trykk deretter på MENU for å bekrefte. Trykk på MODE for å avslutte.

Innstillinger for bakgrunnsbelysning

Trykk på MENU-knappen for å gå til menyen - Backlight, trykk deretter på +-knappen for å gå til menyen, og trykk deretter på MENU-knappen for å bekrefte og gå til undermenyen. Trykk på + eller - for å velge ønsket språk, og trykk deretter på MENU for å bekrefte. Trykk på MODE for å avslutte.

Systeminnstillinger

1. Trykk på MENU-knappen for å åpne menyen, trykk deretter på +-knappen for å gå til menyen, og trykk deretter på MENU-knappen igjen for å bekrefte.
2. Trykk + for å gå til, og trykk deretter MENU for å bekrefte for å stille inn utløserforsinkelsestiden. Trykk deretter på + eller - for å velge eller for å stille inn tiden for kamera 1 eller kamera 2. Trykk deretter på MENU for å bekrefte, trykk på + eller - å øke eller for å øke eller redusere tallet. Når innstillingen er fullført, trykker du på MODE for å avslutte.
3. Trykk + for å gå til og trykk på MENU for å bekrefte. for å bekrefte for å stille inn automatisk skanning/sykling mellom kamera 1 og kamera 2. Trykk deretter på + eller - for å velge eller for å stille inn tiden for kamera 1 eller kamera 2, trykk deretter på MENU for å bekrefte, og trykk på + eller - for å øke eller redusere tallet. Når innstillingen er fullført, trykker du på MODE for å avslutte. Hvis du vil starte automatisk skanning/sykling, forlater du alle menyene og trykker på MENU-knappen i ca. 5 sekunder, så starter automatisk skanning mellom 2 kameraer. mellom 2 kameraer. Trykk MODE for å avbryte.
4. Trykk på + for å gå til . Trykk deretter på MENU for å rotere bildet. Når innstillingen er fullført, trykker du på MODE for å avslutte.
5. Trykk på + for å flytte for å tilbakestille alle.

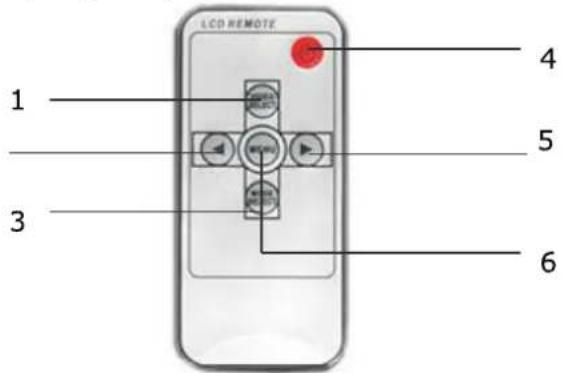

Betjening med fjernkontroll

LCD REMOTE 1 2 3 4 5 6

1. Video Select - Bytter mellom alle kameraene som er koblet til monitoren.
2. Ned-tast - Justerer volum, lysstyrke, kontrast, språk, rotasjon osv.
3. Mode select - Velg modus for lysstyrke
4. Strøm på/av
5. ∅kningsknapp - Justerer volum, lysstyrke, kontrast, språk, rotasjon osv.
6. Meny - tilgang til lysstyrke, kontrast, språk, rotasjon osv.

Rød: ACC (strøm fra bilnøkkel) DC 12\~24V

Grønn: Trigger Cam 1 - Reverse light power positive DC12\~24V.

Hvit: Trigger Cam 2 - Reverseringslysstrøm positiv DC12\~24V.

Feilsøking

Symptomene som er beskrevet nedenfor, indikerer ikke nødvendigvis en feil i displayet. Vennligst sjekk følgende punkter før du ber om service.

Symptom	Mulige årsaker/løsninger
Ikke noe bilde. Ingen lyd	Feil tilkobling av biladapteren. Bruk av en uautorisert strømforsyning. Strømbryteren står i AV-stilling.
Ikke noe bilde	Kontroller at låsekabelen er riktig tilkoblet.
Ingen lyd	Kontroller at låsekabelen er riktig tilkoblet, eller at volumet er stilt inn for lavt.
Mørkt bilde	Kontroller at lysstyrken og kontrasten er riktig innstilt, og at omgivelsestemperaturen ikke er for lav.
Ingen farge	Juster fargeinnstillingene.
Opp ned eller sidelengs Invertert bilde	Bruk fjernkontrollen/MENU-ROTASJON-knappen for å stille inn riktig retning.
Ingen reverseringsfunksjon (f.eks. bilde)	Se etter løse ledninger (svart/rød/grønn).
