BEDIENUNGSANLEITUNG MC-200 Mestic

Vorsichtsmaßnahmen, Lagerung und Aufbewahrung

1. Setzen Sie den Monitor keiner übermäßigen Hitze oder Kälte aus. Die Lagertemperatur für dieses Produkt beträgt -30 \~+75°C und die Betriebstemperatur -20 \~+60°C. Die Luftfeuchtigkeit beträgt Rh90%.
2. Dieses Gerät darf nicht durchstochen, zerkratzt oder mit scheuernden Reinigungsmitteln behandelt werden.
3. Verlegen Sie die Kabel nicht an Stellen, an denen sie eingeklemmt werden oder auf die man treten kann.
4. Lassen Sie mindestens 2" Abstand zwischen dem Monitor und Wänden, Schränken oder anderen Gegenständen, um eine ausreichende Luftzirkulation um das Gerät zu ermöglichen.
5. Der Monitor ist nicht wasserdicht.

Vorsichtsmaßnahmen, Vorsichtsmaßnahmen bei der Bedienung

1. Das Gerät kann über eine 12- oder 24-Volt-Autobatterie oder das Fahrzeugbordnetz betrieben werden.
2. Achten Sie darauf, dass alle Kabel richtig angeschlossen sind und die richtige Polarität beachtet wird. Falsche Anschlüsse können den Monitor beschädigen. Ziehen Sie die Netzkabel ab, wenn Sie das Gerät nicht benutzen

⚠ Warning!

Im Inneren des Monitors liegt Hochspannung vor. Das Öffnen des Gehäuses sollte von Fachleuten vorgenommen werden. Sehen Sie sich das Video nicht während der Fahrt an, es sei denn, Sie überwachen die Anzeige der Rückfahrkamera.

Besonderer Hinweis!

Gelegentlich kann der LCD-Bildschirm einige helle oder dunkle Flecken aufweisen. Dies ist ein sehr häufiges Phänomen bei der Aktivmatrix-Anzeigetechnologie und deutet nicht unbedingt auf einen Defekt oder eine Fehlfunktion hin. Versuchen Sie niemals, das Gerät selbst zu reparieren. Im Falle eines Problems schalten Sie den Monitor sofort aus und wenden Sie sich an unser Unternehmen oder einen autorisierten Händler. Der Monitor ist ein komplexes Gerät. Jegliche Demontage oder Veränderung kann zu Schäden führen und die Garantie erlöschen lassen.

Wartung

1. Ziehen Sie vor der Reinigung alle Kabel vom Monitor ab.
2. Verwenden Sie ein mildes Haushaltsreinigungsmittel und wischen Sie das Gerät mit einem feuchten, weichen Tuch ab. Verwenden Sie niemals starke Lösungsmittel wie Verdünner oder Benzol, da diese die Oberfläche des Geräts beschädigen können.

Dieses Symbol soll den Benutzer auf das Vorhandensein einer nicht isolierten "gefährlichen Spannung" innerhalb des Produktgehäuses hinweisen, die stark genug sein kann, um einen elektrischen Schlag für Personen zu verursachen.

Dieses Symbol soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen in den dem Gerät beiliegenden Unterlagen hinweisen.

Dieses Symbol soll den Benutzer darauf aufmerksam machen, dass elektrische und elektronische Geräte entsorgt werden müssen.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). NO USER-SERVICE ABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

VORSICHT

Bitte beachten Sie, dass alle Änderungen oder Modifikationen, die nicht ausdrücklich in dieser Anleitung genehmigt sind, zum Erlöschen der Garantie führen und kostspielige Reparaturen erforderlich machen können.

Konformitätserklärung

Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen.
2. Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die kann zu einer Unterbelüftung führen.

Produktmerkmale

1. Sprachauswahl: Englisch / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Ausgestattet mit einer Fernbedienung.
3. Unterstützt die automatische Erkennung von Videosignalen.
4. Unterstützt den gleichzeitigen Videoeingang von zwei Kameras.
5. Unterstützt die Funktion der Bildspiegelung.
6. Unterstützt die Triggerfunktion, die Kamera wird über eine Triggerleitung gesteuert und schaltet automatisch um, wenn sie ausgelöst wird.
7. Unterstützt den automatischen Start und die Umschaltung auf das entsprechende Kamerabild bei Auslösung im Standby-Modus.
8. Arbeitsstromversorgung Bereich 12-24V, Macht Kurzschluss-Schutz-Funktion.

Technische Daten

Monitor

7" TFT-LCD-Farbbildschirm.

Auflösung: 1024(RGB)X600

System: N / P

Helligkeit: 550cd/.m²

Aktive Fläche: 154,21(H)X85,92(V) mm

Video: CVBS / AHD

Video-Kanal : 2 Kanal

Umkehrfunktion: 1 Kanal

Leitfadenfunktion : 2 Kanal Automatische Umschaltung

Stromversorgung: 12/24V DC/<3.5W

Betriebstemperatur: -20°C bis +70.°C

Lagertemperatur: -25°C bis +70.°C

KAMERA

TV-System: NTSC/PAL

Effektive Pixel: 1920(H)*1080(V)

Sync. System: Intern

IR-LED-Anzahl: 18PCS

Abtastsystem: Interlace

Linse: 2,8 mm

Winkel des Objektivs: H:106° V:55° D:120°

Betriebstemperatur: -20°C - 70°C , RH 95% MAX

Lagertemperatur: -30°C - 80°C, RH 95% MAX

Besonderer Hinweis!

Alle Angaben können sich ohne Ankündigung ändern.

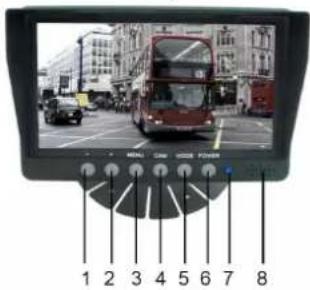

Tasten-/Steuerungsbeschreibungen

1 2 3 4 5 6 7 8

1. Taste "Verringern" - Zum Einstellen von Lautstärke, Helligkeit, Kontrast, Sprache, Drehung usw.
2. Taste "Erhöhen" - Zum Einstellen von Lautstärke, Helligkeit, Kontrast, Sprache, Drehung usw.
3. MENU - Zugriff auf Helligkeit, Kontrast, Sprache, Drehung usw.
4. CAM - Schaltet zwischen allen an den Monitor angeschlossenen Kameras um.
5. MODE - Auswahl des Helligkeitsmodus.
6. POWER - Schaltet den Monitor ein und aus.
7. Energieanzeige.
8. Sprecher.

Menü-Optionen Bildeinstellungen

1. Drücken Sie die Taste MENU, um das Menü aufzurufen. Das Symbol ist standardmäßig grün markiert.
2. Drücken Sie zur Bestätigung erneut die MENU-Taste, um die Bildeinstellungen wie links dargestellt aufzurufen.
3. Drücken Sie +, um Kamera 1 oder Kamera 2 auszuwählen, und drücken Sie dann zur Bestätigung die MENU-Taste.
4. Drücken Sie erneut auf +, um das folgende Untermenü aufzurufen; es wird grün.
5. Drücken Sie die MENU-Taste zur Bestätigung und dann - oder +, um den Wert einzustellen. Nachdem der Wert richtig eingestellt ist, drücken Sie erneut die MENU-Taste, um die Einstellung zu bestätigen.
6. Drücken Sie dann die Taste +, um das Untermenü Helligkeit oder andere Untermenüs aufzurufen und den Wert anzupassen. Wiederholen Sie den Vorgang von Schritt 4 bis Schritt 5. Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie MODE, um das Menü zu verlassen und zum Hauptmenü zurückzukehren.
7. 6 ^th Optionen für die Einstellung des gespiegelten/ungespiegelten Bildes.

Einstellungen der Parklinie

1. Drücken Sie die MENU-Taste, um das Menü aufzurufen, drücken Sie dann die +-Taste, um zum Menü "Parklinie" zu gelangen, drücken Sie die MENU-Taste zur Bestätigung und rufen Sie das Menü "Parklinie" auf (siehe Abbildung links).
2. Drücken Sie die Taste + oder -, um Kamera 1 oder Kamera 2 auszuwählen, und drücken Sie zur Bestätigung die Taste MENU. Drücken Sie +, um auf M (Meter) oder ft (Fuß) zu gehen, drücken Sie MENU zur Bestätigung.
3. Drücken Sie + oder -, um EIN zu wählen, und drücken Sie dann die MENU-Taste, um EIN/AUS einzustellen. Drücken Sie + oder -, um auszuwählen, und drücken Sie dann zur Bestätigung auf MENU. Drücken Sie dann + oder -, um die Parklinie horizontal zu verschieben. Drücken Sie die MENU-Taste, um die Einstellung zu bestätigen.
4. Drücken Sie +, um auf zu gehen, dann drücken Sie die MENU-Taste, um die Auswahl zu bestätigen. Drücken Sie dann + oder -, um die Parklinie vertikal zu verschieben. Drücken Sie die MENU-Taste, um die Einstellung zu bestätigen.
5. Drücken Sie +, um zu gehen, dann drücken Sie die MENU-Taste, um die Auswahl zu bestätigen. Drücken Sie dann + oder -, um die Parklinie horizontal zu verschieben. Drücken Sie die MENU-Taste, um die Einstellung zu bestätigen.
6. Drücken Sie +, um zu gehen, dann drücken Sie die MENU-Taste, um die Auswahl zu bestätigen. Drücken Sie dann + oder -, um die Zahl zu verschieben, die Sie einstellen möchten. Drücken Sie MENU, um die Auswahl zu bestätigen, und drücken Sie dann + oder -, um den Wert zu erhöhen oder zu verringern.
7. Wenn Sie Ihre Einstellung abgeschlossen haben, drücken Sie MODE, um das Menü zu verlassen und zum Hauptmenü zurückzukehren. Wenn die Parklinie auf EIN eingestellt ist, schließen Sie bitte auch das Auslösedraht an den Pluspol des Rücklichts an. Wenn Sie den Rückwärtsgang einlegen, zeigt der Monitor die Parklinie an. In diesem Moment funktionieren alle Tasten nicht. Nach dem Rückwärtsfahren funktionieren die Tasten wieder.

Spracheinstellungen

Language 中文 English Deutsch Français Italiano Español 日本語

Drücken Sie die MENU-Taste, um das Menü Language aufzurufen, drücken Sie dann die +-Taste, um das Menü aufzurufen, und drücken Sie die MENU-Taste zur Bestätigung und zum Aufrufen des Untermenüs. Drücken Sie + oder -, um die gewünschte Sprache auszuwählen, und drücken Sie dann MENU zur Bestätigung. Drücken Sie MODE zum Beenden.

Einstellungen der Hintergrundbeleuchtung

Drücken Sie die MENU-Taste, um das Menü Backlight aufzurufen, drücken Sie dann die +-Taste, um das Menü aufzurufen, und drücken Sie die MENU-Taste zur Bestätigung und zum Aufrufen des Untermenüs. Drücken Sie + oder -, um die gewünschte Sprache auszuwählen, und drücken Sie dann MENU zur Bestätigung. Drücken Sie MODE zum Beenden.

Systemeinstellungen

1. Drücken Sie die MENU-Taste, um das Menü aufzurufen, und drücken Sie dann die +-Taste, um das Menü aufzurufen, und drücken Sie dann erneut die MENU-Taste zur Bestätigung.
2. Drücken Sie +, um auf zu gehen, und drücken Sie dann MENU, um zu bestätigen, dass Sie die Auslöseverzögerungszeit einstellen möchten. Drücken Sie dann + oder -, um oder auszuwählen, um die Zeit für Kamera 1 oder Kamera 2 einzustellen, und drücken Sie MENU, um zu bestätigen. Wenn die Einstellung abgeschlossen ist, drücken Sie MODE zum Beenden.
3. Drücken Sie +, um zu gehen, und drücken Sie MENU, um zu bestätigen. das automatische Scannen/den automatischen Wechsel zwischen Kamera 1 und Kamera 2 einzustellen. Drücken Sie dann + oder -, um die oder die Zeit für Kamera 1 oder Kamera 2 einzustellen, und drücken Sie zur Bestätigung auf MENU, drücken Sie + oder -, um die Zahl zu erhöhen oder zu verringern. Wenn die Einstellung abgeschlossen ist, drücken Sie MODE zum Beenden. Wenn Sie den automatischen Suchlauf starten möchten, verlassen Sie bitte alle Menüs und drücken Sie die MENU-Taste für ca. 5 Sekunden, dann beginnt der automatische Suchlauf zwischen 2 Kameras. zwischen 2 Kameras. Drücken Sie MODE zum Abbrechen.
4. Drücken Sie +, um zu gehen, und drücken Sie dann MENU, um das Bild zu drehen. Wenn die Einstellung abgeschlossen ist, drücken Sie MODE zum Beenden.
5. Drücken Sie +, um alle zurückzusetzen.

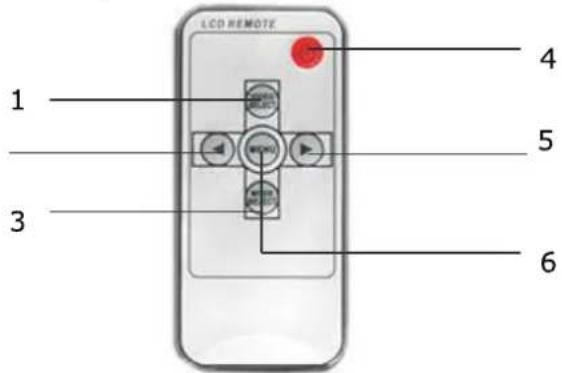

Bedienung der Fernbedienung

LCD REMOTE 1 2 3 4 5 6

1. Videoauswahl - Schaltet zwischen allen an den Monitor angeschlossenen Kameras um.
2. Nach-unten-Taste - Einstellen von Lautstärke, Helligkeit, Kontrast, Sprache, Drehung usw.
3. Modusauswahl - Auswahl des Helligkeitsmodus
4. Einschalten/Ausschalten
5. Taste "Erhöhen" - Zum Einstellen von Lautstärke, Helligkeit, Kontrast, Sprache, Drehung usw.
6. Menü - Zugriff auf Helligkeit, Kontrast, Sprache, Drehung usw.

Auswechseln der Batterien der Fernbedienung

1. Richten Sie die Fernbedienung zum Bedienen auf das Infrarotfenster des Monitors.
2. Nehmen Sie die Fernbedienung niemals auseinander, lassen Sie sie nicht fallen und machen Sie sie nicht nass.
3. Drücken Sie die Steuertasten fest. Warten Sie 2 Sekunden, bis sich das Bild ändert.

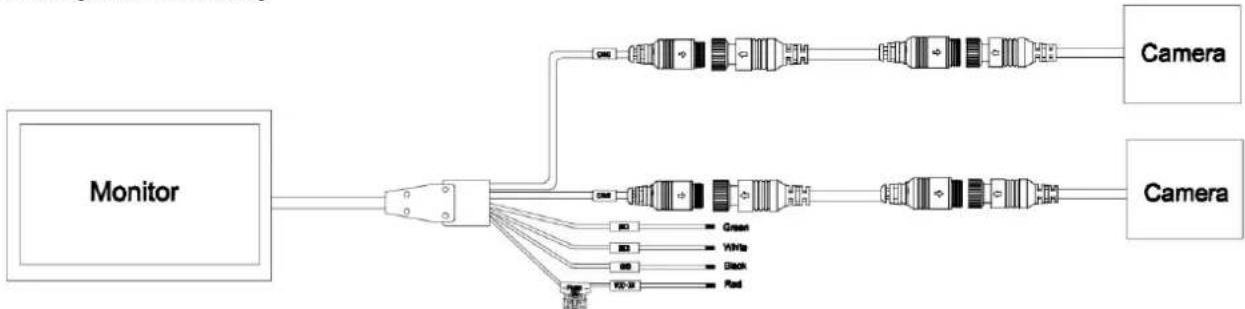

Grundlegende Bedienung

Schwarz: Masse

Rot: ACC (Strom für Autoschlüssel) DC 12\~24V

Grün: Auslöser Nocke 1 - Rückfahrlicht positiv DC12\~24V.

Weiß: Auslöser Nocke 2 - Rückfahrscheinwerfer Strom positiv DC12\~24V.

Fehlersuche

Die unten beschriebenen Symptome müssen nicht unbedingt auf einen Fehler im Display hinweisen. Bitte überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst anfordern.

Symptom	Mögliche Ursachen/Lösung
Kein Bild. Kein Ton	Falscher Anschluss des Autoadapters. Verwendung eines nicht zugelassenen Netzteils. Der Netzschalter befindet sich in der Position OFF.
Kein Bild	Prüfen Sie, ob das Verriegelungskabel richtig angeschlossen ist.
Kein Ton	Prüfen Sie, ob das Schlosskabel richtig angeschlossen ist oder ob die Lautstärke zu niedrig eingestellt ist.
Dunkles Bild	Prüfen Sie, ob Helligkeit und Kontrast richtig eingestellt sind; prüfen Sie, ob die Umgebungstemperatur nicht zu niedrig ist.
Keine Farbe	Passen Sie die Farbeinstellungen an.
Auf dem Kopf oder seitwärts Umgekehrtes Bild	Verwenden Sie die Fernbedienung/MENU-DREH-Taste, um die richtige Ausrichtung einzustellen.
Keine Umkehrfunktion (d.h. Bild)	Auf lose Drähte (schwarz/rot/grün) prüfen.
