BEDIENUNGSANLEITUNG MC-300 Mestic

Synchroniseren. Systemm: Intern

IR LED Aantal: 18PCS

Scansystem:Interlace

Lens: 2,8 mm

Lenshoek: H:106° V:55° D:120°

Vorsichtsmaßnahmen, Lagerung und Aufbewährung

1. Setzen Sie den Monitor keiner übermögen Hitze oder Kälte aus. Die Lagertemperatur für these Produkt betragt - 30 +75^ und die Betriebstempoatur -20 +60^ . Die Luftfeuchigkeit betragt Rh90%.
2. Dieses Gerat darf nicht durchstochen, zerkratzt oder mit scheuernden Reinigungsmitteln behandelt werden.
3. Verlegen Sie die Kabel nicht an Stellen, an denen sie eingeklemmt werden oder auf die man treten kann.
4. Lassen Sie mindestens 2" Abstand zwischen dem Monitor und Wänden, Schranken oder anderen Gegenständen, um eine ausreichende Luftzirkulation um das Gerät zu erfolgenden.
5. Der Monitor ist nicht wasserdicht.

Vorsichtsmaßnahmen, Vorsichtsmaßnahmen bei der Bedienung

1. Das Gerät kann über eine 12- oder 24-Volt-Autobatterie oder das Fahrzeugbordnetz betrieben werden.
2. Achten Sie darauf, dass alle Kabel richtig angeschlossen sind und die richtige Polarität beachtitet wird. Falsche Anschlüsse können den Monitor beschädigten. Ziehen Sie die Netzkabel ab, wenn Sie das Gerät nicht benutzen

Warnung!

Im Inneren des Monitors liegt Hochspannung vor. Das Offnen des Gehäuses sollte von Fachleuten vorgenommen werden. Sehen Sie sich das Video nicht während der Fahrt an, es sei dann, Sie überwachen die Anzeige der Rückfahrkamera.

Besonderer Hinweis!

Gelegentlich kann der LCD-Bildschirm einige helle oder dunkle Flecken aufweisen. Dies ist ein sehr früiges Phenomen bei der Aktivmatrix-Anzeigetechnologie und deutet nicht unbedingt auf einen Defekt oder eine Fehlfunktion hin. Versuchen Sie niemals, das Gerät selbst zu reparieren. Im Falle eines Problems schalten Sie den Monitor sofort aus und wenden Sie sich an unser Unternehmen oder einen autorisierten Handler. Der Monitor ist ein komplexes Gerät. Jegliche Demontage oder Veränderung kann zu Schäden führen und die Garantie erlöschen halten.

Wartung

1. Ziehen Sie vor der Reinigung alle Kabel vom Monitor ab.
2. Verwenden Sie ein mildes Haushaltsreinigungsmittel und wischen Sie das Gerät mit einem feuchten, weichen Tuch ab. Verwenden Sie niemals starke Lösungsmittel wie Verdünner oder Benzol, da diese die Oberfläche des Geräts beschädigten können.

Dieses Symbol soll den Benutzer auf das Vorhandsein einer nicht isolierten "geführlichen Spannung" innerhalb des Produktgehauses hinweisen, die stark genug sein kann, um einen elektrischen Schlag für Personen zu verursichen.

Dieses Symbol soll den Benutzer auf wichtige Betriebs- und Wartungsanweisungen in den dem Gerät beiliegenden Unterlagen hinweisen.

Dieses Symbol soll den Benutzer darauf aufmerksam machen, dass elektrische und elektronische Geräte entsorgt werden müssen.

VORSICHT

Bitte beachten Sie, dass alle Änderungen oder Modifikationen, die nicht ausdrücklich in dieser Anleitung genehmigt sind, zum Erlöschen der Garantie führen und kostspielige Reparaturen erforderlich machen können.

Konformitätserklarung

Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden Bedingungen:

1. Dieses Gerätarf keine schädlichen Störungen verursachen.
2. Dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die kann zu einer Unterbelüftung führen.

Produktmerkmale

1. TFT-LCD-Monitor mit weitem Betrachtungswinkel und hochauflosender Anzeige.
2. Das Bild kann für die horizontale, vertikale, gespiegelte und nomale Ansicht eingestellt werden.
3. Auswahl von 12 Sprachen für die Benutzerbedienung.
4. Spiegel- und Normalschalter verfügbar.
5. Fernbedienung mit allen Funktionen.
6. Mehrere Videoformate verfügbar: AUTO
7. Bis zu 2 AV-Eingänge. Schaltet automatisch auf Rückfahrkamera-Ansicht um.
8. Stromversorgung: 12~24V.
9. Eingebauter Laatsprecher.

Technische Daten

Monitor

7" - Farbmonitor.

Audio-Ausgang: ≤ 8.64W

Stromversorgung: 12~24V

Videoeingänge: 2-CH-Eingänge

Typ: 16:9 Breitbart

Digitale Bildschirmaufösung: 1024*600

Farbsystem: AUTO

HintereFührung:Ja

Schalter MIRROR/NORMAL:Ja

Umgehrter Auslöser: Automatisch

KAMERA

TV-System: NTSC/PAL

Effective Pixel: 1920(H)*1080(V)

Sync. System: Internal

IR-LED-Anzahl: 18PCS

Abtastsystem:Interlace

Objektiv: 2,8 mm

Winkel des Objektivs: H:106° V:55° D:120°

Betriebstemperatur: -20°C - 70°C, RH 95% MAX

Lagertemperatur: -30°C - 80°C, RH 95% MAX

Tasten-/Steuerungsbeschreibungen

FUNKTION	BUTTON	ADJUSTMENT	FUNKTION
EIN/AUS
Video-Ausbuhl	V1/V2	Nocken 1 / Nocken 2	Kanalumschaltung
Menü	M	Menü	Menüumschaltung mit einer Taste
Helligkeit Drücken Sie 1x M (Menü)		▲ und▼ zur Kontrolle	Rufen Sie das Menu auf, Sie sollen den Parameter einstellen können (0-40, Standardwert 20) und beim Beenden speichern.
Kontrast	Drücken Sie 2x M (Menü)	▲ und▼ zur Kontrolle
Farbe	Drücken Sie 3x M (Menü)	▲ und▼ zur Kontrolle
Sprache Drücken Sie 4x M (Menü)		▲ und▼ zu wahren.	Sprache auswahlen
Lineal	Drücken Sie 5x M (Menü)	▲ und▼ zu wahren.	ON: Das Lineal wird angezeigt. AUS: Das Lineal wird nicht angezeigt.
Drehen Sie	Drücken Sie 6x M (Menü)	▲ und▼ zu wahren.	Einstellen des Spiegelungsmodus eines einzelnen Kanals, Speichern der Parameter nach dem Verlassen
Zurücksetzen	Drücken Sie 7x M (Menü)	▲ und▼ zur Kontrolle	Helligkeit, Kontrast und Farbston auf Standardwerte zusücksetzen (20)
VCOM	Drücken Sie 8x M (Menü)	▲ und▼ zur Kontrolle	Voreinstellung: 20

Menu-Optionen Bildeinstellungen

1. Drücken Sie die Taste MENU, um das Menu aufzurufen. Das Symbol ist standardmäßig grün markiert.
2. Drücken Sie zur Bestätigung erneut die MENU-Taste, um die Bildeinstellungen wie links dargestellt aufzurufen.
3. Drücken Sie +, um Kamera 1 oder Kamera 2 auszuwahlen, und drücken Sie dann zur Bestätigung die MENU-Taste.
4. Drücken Sie erneut auf + , um das folgende Untermenü aufzurufen; es wird grün.
5. Drücken Sie die MENU-Taste zur Bestätigung und dann - oder +, um den Wert einzustellen. Nachdem der Wert richtig eingestellt ist, drücken Sie erneut die MENU-Taste, um die Einstellung zu bestätigten.
6. Drücken Sie dann die Taste +, um das Untermenü Helligkeit oder andere Untermenü aufzurufen und den Wert anzupassen. Wiederholen Sie den Vorgang von Schritt 4 bis Schritt 5. Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie MODE, um das Menu zu verlassen und zum Hauptmenü zurückzukehren.
7. Die Option 6 ^th dient zur Einstellung des gespiegelten/ungespiegelten Bildes.

Einstellungen der Parklinie

1. Drücken Sie die MENU-Taste, um das Menu aufzurufen, drücken Sie dann die +-Taste, um zum Menu "Parklinie" zu gelangen, drücken Sie die MENU-Taste zur Bestätigung und rufen Sie das Menu "Parklinie" auf (siehe Abbildung links).
2. Drücken Sie die Taste + oder -, um Kamera 1 oder Kamera 2 auszuwahlen, und drücken Sie zur Bestätigung die Taste MENU. Drücken Sie +, um zu M (Meter) oder ft (Fuß) zu gehen, drücken Sie MENU zur Bestätigung.
3. Wahlen Sie mit + oder - die Option EIN und drücken Sie dann die MENU-Taste, um die Einstellung EIN/AUS zu bestätigten. Drücken Sie + oder -, um auszuwahlen, und drücken Sie dann zur Bestätigung auf MENU. Drücken Sie dann + oder -, um die Parklinie horizontal zu verschreiben. Drücken Sie die MENU-Taste, um die Einstellung zu bestätigten.
4. Drücken Sie +, um auf zu gehen, dann drücken Sie die MENU-Taste, um die Auswahl zu bestätigten. Drücken Sie dann + oder -, um die Parklinie vertikal zu verschiben. Drücken Sie die MENU-Taste, um die Einstellung zu bestätigten.
5. Drücken Sie +, um zu gehen, dann drücken Sie die MENU-Taste, um die Auswahl zu bestätigen. Drücken Sie dann + oder -, um die Parklinie horizontal zu verschiben. Drücken Sie die MENU-Taste, um die Einstellung zu bestätigen.
6. Drücken Sie +, um zu gehen, dann drücken Sie die MENU-Taste, um die Auswahl zu bestätigen. Drücken Sie dann + oder -, um die Zahl zu verschieben, die Sie einstellen möchten. Drücken Sie MENU, um die Auswahl zu bestätigen, und drücken Sie dann + oder -, um den Wert zu erhöhen oder zu verringern.
7. Wenn Sie ihre Einstellung abgeschlossen haben, drücken Sie MODE, um das Menu zu verlassen und zum Hauptmenü zurückzukehren. Wenn die Parklinie auf EIN eingestellt ist, schreiben Sieitte auch das Auslösedraht an den Pluspol des Rücklichts an. Wenn Sie den Rückwärtsgang einlagen, zeigt der Monitor die Parklinie an. In thisem Moment Funktionieren alle Tasten nicht. Nach dem Rückwärtsfahren Funktionieren die Tasten wieder.

Spracheinstellungen

Drücken Sie die MENU-Taste, um das Menu Language aufzurufen, drücken Sie dann die ++Taste, um das Menu aufzurufen, und drücken Sie die MENU-Taste zur Bestätigung und zum Aufrufen des Untermenüs. Drücken Sie + oder -, um die gewünschte Sprache auszuwahlen, und drücken Sie dann MENU zur Bestätigung. Drücken Sie MODE zum Beenden.

Einstellungen der Hintergrundbeleuchtung

Drücken Sie die MENU-Taste, um das Menu aufzurufen, drücken Sie dann die +-Taste, um das Menu aufzurufen, und drücken Sie die MENU-Taste zur Bestätigung und zum Aufrufen des Untermenü. Drücken Sie + oder -, um die gewünschte Sprache auszuwahlen, und drücken Sie dann MENU zur Bestätigung. Drücken Sie MODE zum Beenden.

Systemeinstellungen

1. Drücken Sie die MENU-Taste, um das Menu aufzurufen, und drücken Sie dann die +-Taste, um das Menu aufzurufen, und drücken Sie dann erneut die MENU-Taste zur Bestätigung.
2. Drücken Sie +, um auf zu gehen, und drücken Sie dann MENU, um zu bestätigen, dass Sie die Auslöseverzögerungszeit einstellen möchten. Drücken Sie dann + oder -, um oder auszuwahlen, um die Zeit für Kamera 1 oder Kamera 2 einzustellen, und drücken Sie MENU, um zu bestätigen. Wenn die Einstellung abgeschlossen ist, drücken Sie MODE zum Beenden.
3. Drücken Sie +, um zu gehen, und drücken Sie MENU, um zu bestätigen. das automatische Scannen/den automatischen Wechsel zwischen Kamera 1 und Kamera 2 einzustellen. Drücken Sie dann + oder -, um die oder die Zeit für Kamera 1 oder Kamera 2 einzustellen, und drücken Sie zur Bestätigung auf MENU, drücken Sie + oder -, um die Zahl zu erhöhen oder zu verringern. Wenn die Einstellung abgeschlossen ist, drücken Sie MODE zum Beenden. Wenn Sie den automatischen Suchlauf starten möchen, verlassen Sieitte alle Menus und druppen Sie die MENU-Taste fur ca. 5 Sekunden, dann beginnt der automatische Suchlauf zwischen 2 Kameras. zwischen 2 Kameras. Drucken Sie MODE zum Abbrechen.
4. Drücken Sie +, um auf zu gehen. Drücken Sie dann MENU, um das Bild zu drehen. Wenn die Einstellung abgeschlossen ist, drücken Sie MODE zum Beenden.
5. Drucken Sie +, um alle zurückzusetzen.

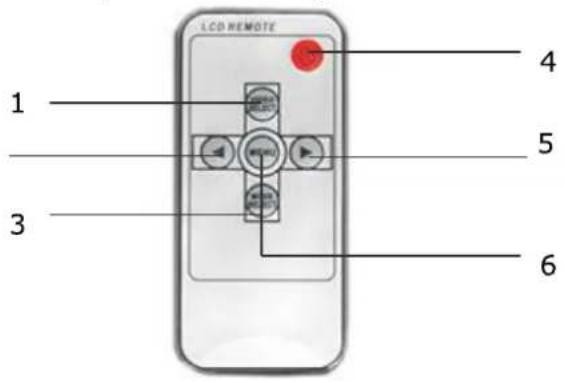

Bedienung der Fernbedienung

1. Videoauswahl - Schaltet zwischen allen an den Monitor angeschlossenen Kameras um.
2. Nach-unten-Taste - Einstellen von Lautstärke, Helligkeit, Kontrast, Sprache, Drehung usw.
3. Modusausbahl - Auswahldes Helligeitsmodus
4. Einschalten/Ausschalten
5. Taste "Erhöhen" - Zum Einstellen von Lautstärke, Helligkeit, Kontrast, Sprache, Drehung usw.
6. Menu - Zugriff auf Helligkeit, Kontrast, Sprache, Drehung usw.

Ausweiseln der Batterien der Fernbedienung
Pull out
Push

Achtung!

1. Richten Sie die Fernbedienung zum Bedieren auf das Infrarotfenster des Monitors.
2. Nehmen Sie die Fernbedienung niemals auseinander, lessen Sie sie nicht fallen und machen Sie sie nicht nass.
3. Drücken Sie die Steuertasten fest. Warten Sie 2 Sekunden, bis sich das Bild ändert.

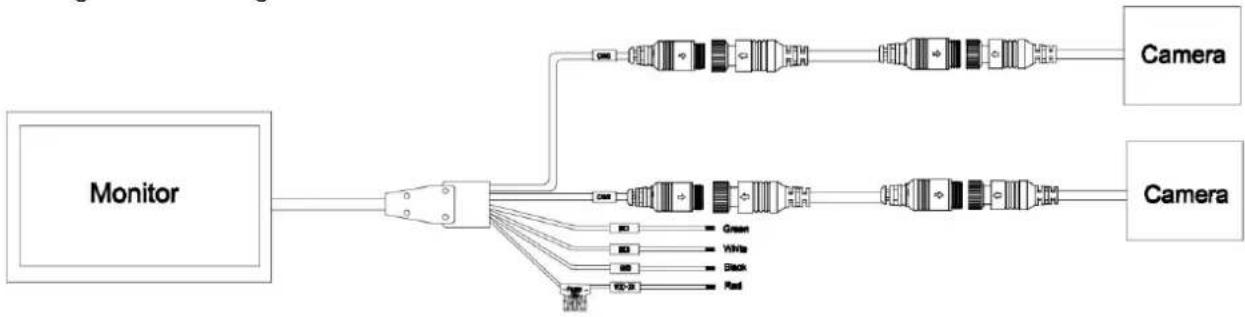

Grundlegende Bedienung

Schwarz: Masse

Rot: ACC (Strom für Autoschlüssel) DC 12~24V

Grün: Auslöser Nocke 1 - Rückfahrlicht positiv DC12~24V.

WeiB: Ausloser Nocke 2 - Rückfahrscheinwerfer Strom positiv DC12~24V.

Fehlersuche

Die nachfolgend beschriebenen Symptome weisen nicht unbedingt auf einen Fehler im Display hin.itte uberprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst anfordern.

Symptom	Mögliche Ursachen/Lösung
Kein Bild. Kein Ton	Falscher Anschluss des Autoadapters. Verwendung eines nicht zugelassenen Netzteils. Der Netzschalter befindet sich in der Position OFF.
Kein Bild	Prüfen Sie, ob das Verriegelungskabel richtig angeschlossen ist.
Kein Ton	Prüfen Sie, ob das Schlosskabel richtig angeschlossen ist oder ob die Lautstärke zu niedrig eingestellt ist.
Dunkles Bild	Prüfen Sie, ob Helligkeit und Kontrast richtig eingestellt sind; prüfen Sie, ob die Umgebungstemperatur nicht zu niedrig ist.
Keine Farbe	Passen Sie die Farbeinstellungen an.
Auf dem Kopf oder seitwärts Umgekehrtes Bild	Verwenden Sie die Fernbedienung/MENU-DREH-Taste, um die richtige Ausrichtung einzustellen.
Keine Umkehrfungtion (d.h. Bild)	Auf lose Dühte (schwarz/rot/grün) prüfen.
