BRUKSANVISNING MC-300 Mestic

Rød: ACC (strøm fra bilnøgle) DC 12~24V

Grøn: Trigger Cam 1 - Baklysstrøm positiv DC12~24V.

Hvid: Trigger Cam 2 - Baklysstrøm positiv DC12~24V.

Feijfinding

Forsiktighetsatgärder, Forsiktighetsatgärder vid drift

Forholdsgregler, oppbevaring og oppbevaring

1. Ikke utsett monitoren for sterk varme eller kulde. Oppbevaringstemperatures for dette Produktet er -30 +75^ og driftstemperatures er -20 +60^ . Luftfuktigheten er Rh90%.
2. Ikke punkter, rip aller bruk slipende rengjoringsmidler på这部分enheten.
3. Ikke plasser kablene sik at de kan komme i klem aller bli trakket pa.
4. Sorg for at det er minst 2"klaring mellom skjernen og vegger, skap aller andre gjenstander, sik at det er tilstrekkelig luftsirkulasjon rundt encheten.
5. Monitoren er/DDke vanntett.

Forholdsregler, Forholdsregler ved bruk

1. Enheten kan drives av et 12-ller 24-volts bilbatteri eller bilens elektriske system.
2. Kontroller at alle kablene er riktig tilkoblet, og at polariteten er korrekt. Feil tilkoblinger kan skade monitoren. Koble fra stromkablene när de/DDke er i bruk.

Advarsel!

Det er høyspenninginneiskjermen.Apning av kabinettetbørutføresavfagfolk. Ikse se på videoen mens du kjörer,medmindre du overvåker ryggekameraetsdisplay.

Spesiell beskjed!

Av og til kan LCD-skjermen vise noen lyse eller mørke flekker. Dette er et svært vanlig fenomen i aktiv matriseskjemteknologi, og er ikke nødvendigvis tegn på en defekt eller funksjonsfeil. Forsök aldriå reparere dette enhanceselv. Hvis det oppstår et problem,emean du slå av skjermen umiddelbart og kontakte vær firma eller en autorisert forhandler. Monitoren er et komplekst stykke utstyr. Enhver demontering eller modifisering kan forårsake skade og gjøre garantien ugyldg.

Vedlikehold

1. Koble alle kabler fra monitoren før rengjaring.
2. Bruk et mildt rengjoringsmiddel og tork av enheten med en fuktig, myk klut. Bruk aldri sterke lsemidler som tynner ell erbenzen, da dette kan skade apparatets overflate.

Dette symbolet er ment Å varsole brukeren om tilstedevaerelsen av uisolert "farlig speening" i Produkts kapsling som kan vare tilstrekkelig stor til Å utgjore en risiko for elektrisk stot for personer.

Dette symbolet er ment à gjore brukeren oppmerksom pà at det finnes viktige drifts- og vedlikeholdsinstruksjoner (service) i dokumentasjonen som følger med apparatet.

Dette symbolet er ment à gjore brukeren oppmerksom pa behovet for a kaste elektrisk og elektronisk utstyr.

FORSIKTIG

Vær oppmerksom pa at endringer eller modifikasjoner som ikke er uttrykkelig godkjent i dettebruksanvisningen, kan gjore garantien ugyldig og kreve kostbare reparasjoner.

Erklaering om samsvar

Denne enheten er i samsvar med del 15 i FCC-reglene. Bruk er underlagt ffolgende to betingelser:

1. Denne encheten ma ikke forårsake skadelig interferens.
2. Denne encheten ma akseptere alle forstyrelser som mottas, inkludert forstyrelser som kan fore til underdimensjonert drift.

Produktfunksjoner

1. TFT LCD-skjerm med bred visningsvinkel og hoy opploesning.
2. Bildet kan justeres for horizontal, vertical, speilvendt og normal visning.
3. Du kan velge mellom 12 sprak for brukerbetjening.
4. Speil- og normalbryter tilgengelig.
5. Fjernkontroll med full funksjonalitet.
6. Flere videoformater tilgengelige: AUTO
7. Opp til 2 AV-innganger. Bytter automatisk til bakre kameravisning.
8. Strømforsyning: 12~24V.
9. Innebygd hoyttaler.

Tekniske spesifikasjoner

Overvåke

7" fargeskjerm.

Lydutgang: ≤8,64 W

Strømforsyning: 12~24V

Videoinnganger: 2-CH-innganger

Type: 16:9 bredskjerm

Digital skjermopplønsning: 1024*600

Fargesystem: AUTO

Bakre guide: Ja

Bryter for MIRROR/NORMAL: Ja

Omvendt utloser: Automatisk

KAMERA

TV-system: NTSC/PAL

Beskrivelser av taster/kontroller

FUNKSJON	KNAPP	JUSTERING	FUNKSJON
PÅ/AV
Valg av video	V1/V2	Cam 1 / Cam 2	Kanalbytte
Meny	M	Meny	Menybytte med én tastsyklus
Lysstyrke Trykk 1x M (Meny)		▲ og▼ for Å kontrollere	Gåinn i menyen, du skal kunnejustere (0-40, standard 20) og lagre parametre nár du går ut.
Kontrast	Trykk 2x M (Meny)	▲ og▼ for Å kontrollere
Farge	Trykk 3x M (Meny)	▲ og▼ for Å kontrollere
Språk Trykk 4x M (Meny)		▲ og▼ for Å velge Velg språk
Hersker Trykk 5x M (Meny)		▲ og▼ for Å velge	ON: viser linjalenOFF: ikke vis linjalen.
Roter	Trykk 6x M (Meny)	▲ og▼ for Å velge	Juster speilvendingsmodus for enenkelt kanal, lagre paramete erterat du har avsluttet
Tilbakerstill	Trykk 7x M (Meny)	▲ og▼ for Å kontrollere	Tilbakerstill lysstyrke, kontrast, farge,til standard (20)
VCOM	Trykk 8x M (Meny)	▲ og▼ for Å kontrollere	Standard: 20

1. Trykk på MENU-knappen for Å apne menyen, og du vil se ikonet som er valgt i gront som standard.
2. Trykk pa MENU-knappen igjen for a bekrefte for a gtil bildeinnstillingene som vist til venstre.
3. Trykk pa + for a velge Kamera 1 eller Kamera 2, og trykk deretter pa MENU-knappen for a bekrefte.
4. Trykk pa + igjen for a gà til undermenyen nedenfor, og den blir gronn.
5. Trykk på MENU-knappen for Å bekrefte, og trykk deretter på -Eller + for Å justere verdien. Etter at verdien er godt justert, trykker du på MENU-knappen igjen for Å bekrefte jesteringen.
6. Trykk deretter pa +-knappen for a gä inn i Lysstyrke erler andre undermenyer for a justere verdien. Gjenta fra trinn 4 til trinn 5. När alle innstillingene er gjort, trykker du pa MODE for a gå tilbake til hovedmeneny.
7. 6 ^th er ^et alternativ for innstilling av spelil/ikke-speilbilde.

Innstillinger for parkeringslinje

1. Trykk på MENU-knappen for Å gå til menyen, trykk deretter på +-knappen for Å gå til Parking Line-menyen, trykk på MENU-knappen for Å bekrefte og gå til Parking Line-innstillingsmenyen som vist til venstre.
2. Trykk pa + eller - for a velge Kamera 1 eller Kamera 2, og trykk pa MENU for a bekrefte. Trykk pa + for a g til M (meter) eller ft (fot), og trykk pa MENU for a bekrefte.
3. Trykk pa + eller - for a velge ON (På), og trykk deretter pa MENU-knappen for angi ON/OFF (PÄ/AV). Trykk pa + eller - for a velge, og trykk deretter pa MENU for a bekrefte. Trykk deretter pa + eller - for a flytte parkeringslinjen horisontalt. Trykk pa MENU-knappen for a bekrefte innstillingen.
4. Trykk pa + for Å flytte til, og trykk deretter pa MENU-knappen for Å bekrefte valget. Trykk deretter pa + uller - for Å flytte parkeringslinjen vertikalt. Trykk pa MENU-knappen for Å bekrefte innstillingen.
5. Trykk pa + for Å flytte til, og trykk deretter pa MENU for a bekrefte valget. Trykk deretter pa + ell er - for Å flytte parkeringslinjen horisontalt. Trykk pa MENU-knappen for a bekrefte innstillingen.
6. Trykk pa + for a flytte til, og trykk deretter pa MENU for a bekrefte valget. Trykk deretter pa + eller - for a flytte tallet du onsker a justere. Trykk pa MENU for a bekrefte valget, og trykk deretter pa + eller - for a oke eller redusere.
7. Nár innstillingen er fullfør, trykker du pa MODE for a g a ut og tilbake til hovedmenyen. Hvis parkeringslinjen er satt til ON, ma du ogsa koble utloserkabelen til den positiv + pa baklyset. Nár du setter bilen i revers, vil skjermen vise parkeringslinjen. I dette oyeblikket vil/DDke alle knappene fungere. Etter at du har reversert, vil knappene fungere.

Spräkinnstillinger

Trykk pa MENU-knappen for a gà til menyen Language, trykk deretter pa ++knappen for a gà til menyen, og trykk deretter pa MENU-knappen for a bekrefte og gà til undermenen. Trykk pa + ell - for a velge onsket sprák, og trykk deretter pa MENU for a bekrefte. Trykk pa MODE for a avslutte.

Innstlinger for bakgrunsbelysning

Trykk pa MENU-knappen for a gà til menyen Backlight, trykk deretter pa +-knappen for a gà til menyen, og trykk deretter pa MENU-knappen for a bekrefte og gà til undermenyen. Trykk pa + uller -for a velge onsket språk, og trykk deretter pa MENU for a bekrefte. Trykk pa MODE for a avslutte.

Systeminnstillinger

1. Trykk på MENU-knappen for Å apne menyen, trykk deretter på +-knappen for Å gå til menyen, og trykk deretter på MENU-knappen igjen for Å bekrefte.
2. Trykk + for a gà til, og trykk deretter MENU for a bekrefte for a stille inn utløserforsinkelsestiden. Trykk deretter pa + ellr - for a velge ellr for a stille inn tiden for kamera 1 erler kamera 2. Trykk deretter pa MENU for a bekrefte, trykk pa + ellr - a oke ellr for a oke ellr redusere tallet. Nár innstillingen er fullført, trykker du pa MODE for a avslutte.
3. Trykk + for a gä til og trykk på MENU for a bekrefte. for a bekrefte for a stille inn automatisk skanning/sykling mellom kamera 1 og kamera 2. Trykk deretter pa + erler - for avelge aller for a stille inn tiden for kamera 1 erler kamera 2, trykk deretter på MENU for a bekrefte, og trykk pa + erler - for øke erler redusere tallet. När innstillingen er fullfør, trykker du på MODE for avslutte. Hvis du vil starte automatisk skanning/sykling, forlater du alle menyene og trykker på MENU-knappen i ca. 5 sekunder, sa starter automatisk skanning mellom 2 kameraer. mellom 2 kameraer. Trykk MODE for avbryte.
4. Trykk pa + for a gä til. Trykk deretter pa MENU for a rotere bildet. När innstillingen er fullfört, trykker du pa MODE for avslutte.
5. Trykk paa + for a flytte for a tilbakestille alle.

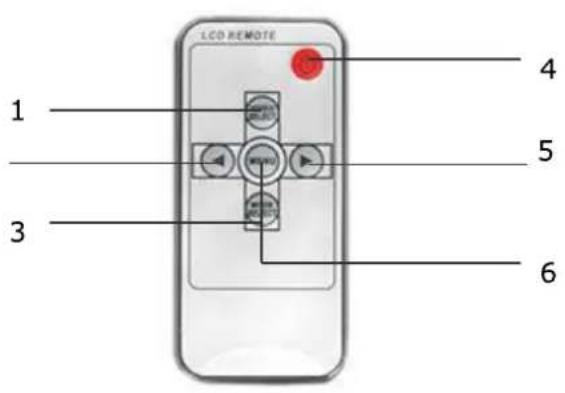

1. Video Select - Bytter mellom alle kameraene som er koblet til monitoren.
2. Ned-tast - Justerer volum, lysstyrke, kontrast, sprak, rotasjon osv.
3. Mode select - Velg modus for lysstyrke
4. Strøm på/av
5. Økningsknapp - Justerer volum, lysstyrke, kontrast, sprak, rojasjon osv.
6. Meny - tilgang til lysstyrke, kontrast, språk, rojasjön osv.

Rød: ACC (strøm fra bilnøkkel) DC 12~24V

Grønn: Trigger Cam 1 - Reverse light power positive DC12~24V.

Hvit: Trigger Cam 2 - Reverseringslysstrøm positiv DC12~24V.

Feilsøking

Symptomene som er beskrevet nedenfor, indikerer ici ndvendigvis en feil i displayet. Vennligst sjekk fologende punkter for du ber om service.

Symptom	Mulige Årsaker/losninger
Ilke noe bilde. Ingen lyd	Feil tinkobling av biladapteren. Bruk av en uautorisert strømforsyning. Strømbryteren stär i AV-stilling.
Ilke noe bilde	Kontroller at lasekabelen er riktig tinkoblet.
Ingen lyd	Kontroller at lasekabelen er riktig tinkoblet, eller at volumet er stilt inn for lavt.
Mørkt bilde	Kontroller at lysstyrken og kontrasten er riktig innstilt, og at omgivelsestemperaturen ikke er for lav.
Ingen farge	Juster fargeinnstillingene.
Opp ned eller sidelengs Invertert bilde	Bruk fjemkontrollen/MENU-ROTASJON-knappen forøy stille inn riktig retning.
Ingen reversedingsfunksjon (f.eks. bilde)	Se etter lõse ledninger (svart/rød/grønn).
