BRUKSANVISNING MC-200 Mestic

Försiktighetsåtgärder, lagring och förvaring

1. Utsätt inte bildskärmen för överdriven värme eller kyla. Förvaringstemperaturen för denna produkt är -30 \~+75°C och driftstemperaturen är -20 \~+60°C . Luftfuktigheten är Rh90%.
2. Enheten får inte punkteras, repas eller rengöras med slipande rengöringsmedel.
3. Placera inte kablarna så att de kan klämmas eller trampas på.
4. Låt det finnas minst 2" utrymme mellan bildskärmen och väggar, skåp eller andra föremål för att möjliggöra tillräcklig luftcirkulation runt enheten.
5. Monitorn är inte vattentät.

Försiktighetsåtgärder, Försiktighetsåtgärder vid drift

1. Enheten kan drivas av ett 12- eller 24 volts bilbatteri eller fordonets elsystem.
2. Kontrollera att alla kablar är korrekt anslutna och att de har rätt polaritet. Felaktiga anslutningar kan skada monitorn. Koppla bort strömkablarna när de inte används.

Varning!

Högspänning finns i monitorn. Öppningen av fodralet bör göras av fackmän. Titta inte på videoon medan du kör, såvida du inte övervakar backkamerans display.

Särskilt meddelande!

Ibland kan LCD-skärmen visa några ljusa eller mörka fläckar. Detta är ett mycket vanligt fenomen inom displaytekniken med aktiv matris och behöver inte nödvändigtvis innebära en defekt eller ett funktionsfel. Försök aldrig att reparera enheten själv. Om ett problem uppstår ska du omedelbart stänga av bildskärmen och kontakta vårt företag eller en auktoriserad återförsäljare. Monitorn är en komplex utrustning. All demontering eller modifiering kan orsaka skador och göra garantin ogiltig.

Underhåll

1. Koppla bort alla kablar från monitorn före rengöring.
2. Använd ett milt hushållsrengöringsmedel och torka av enheten med en fuktig, mjuk trasa. Använd aldrig starka lösningsmedel som thinner eller bensen, eftersom de kan skada enhetens yta.

Denna symbol är avsedd att varna användaren för förekomsten av oisolerad "farlig spänning" i produktens hölje som kan vara tillräckligt hög för att utgöra en risk för elektriska stötar för personer.

Denna symbol är avsedd att göra användaren uppmärksam på att det finns viktiga anvisningar för drift och underhåll (service) i den dokumentation som medföljer apparaten.

Denna symbol är avsedd att göra användaren uppmärksam på behovet av att kassera elektrisk och elektronisk utrustning.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL

FÖRSIKTIGHET

Observera att alla ändringar eller modifieringar som inte uttryckligen godkänts i denna bruksanvisning kan göra garantin ogiltig och kräva kostsamma reparationer.

Försäkran om överensstämmelse

Denna enhet överensstämmer med del 15 i FCC-reglerna. Driften är underkastad följande två villkor:

1. Val av språk: Engelska / Deutsch / Francais / Italiano / Espanol / Nederlands.
2. Utrustad med fjärrkontroll.
3. Stöder automatisk detektering av videosignaler.
4. Stöder samtidig videoinmatning från två kameror.
5. Stöder funktionen för bildspegling.
6. Stöd för triggerfunktion, kameran styrs av en triggerlinje och växlar automatiskt när den utlöses.
7. Stödjer automatisk start och växling till motsvarande kamerabild när den utlöses i standby-läge.
8. Strömförsörjningsområde 12-24V, funktion för skydd mot kortslutning.

Tekniska specifikationer

Övervaka

7" TFT LCD färgmonitor.

Upplösning: 1024(RGB)X600

System: N / P

Ljusstyrka: 550cd/.m²

Aktivt område: 154,21(H)X85,92(V) mm

Video: CVBS / AHD

Omvänd funktion: 1 kanal

Guidefunktion : 2 kanaler Automatisk växling

Strömförsörjning: 12/24V LIKSTRÖM/<3,5W

Förvaringstemperatur: -25°C till +70.°C

KAMERA

TV-system: NTSC/PAL

Effektiva pixlar: 1920(H)*1080(V)

Synkronisera. System: Internt

IR LED Antal: 18 STYCKEN

Skanningssystem: Interlace

Lins: 2,8 mm

Linsvinkel: H: 106° V: 55° D: 120°

Drifttemperatur: -20°C - 70°C, RH 95% MAX

Förvaringstemperatur: -30°C - 80°C, RH 95% MAX

Särskilt meddelande!

Alla specifikationer kan ändras utan föregående meddelande.

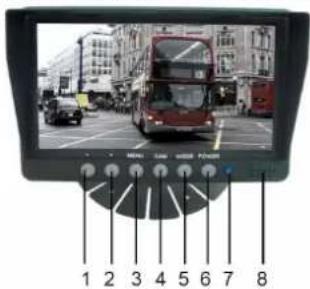

Beskrivningar av tangenter/kontroller

1 2 3 4 5 6 7 8

1. Minskningsknapp - Justerar volym, ljusstyrka, kontrast, språk, rotation etc.
2. Höjningsknapp - Justerar volym, ljuststyrka, kontrast, språk, rotation etc.
3. MENU - Tillgång till ljusstyrka, kontrast, språk, rotation etc.
4. CAM - Växlar mellan alla kameror som är anslutna till monitorn.
5. MODE - Välj ljusstyrkeläge.
6. POWER - Sätter på och stänger av bildskärmen.
7. Strömindikator.
8. Talare.

Menyalternativ Bildinställningar

1. Tryck på MENU-knappen för att öppna menyn, så ser du ikonen som är grönmarkerad som standard.
2. Tryck på MENU-knappen igen för att bekräfta och gå till bildinställningen som visas till vänster.
3. Tryck på + för att välja Kamera 1 eller Kamera 2 och tryck sedan på MENU-knappen för att bekräfta.
4. Tryck på + igen för att öppna undermenyn nedan, den blir grön.
5. Tryck på MENU-knappen för att bekräfta och tryck sedan på - eller + för att justera värdet. När värdet är väl justerat trycker du på MENU-knappen igen för att bekräfta justeringen.
6. Tryck sedan på + för att gå till Brightness eller andra undermenyer för att justera värdet. Upprepa från steg 4 till steg 5. När alla inställningar är klara trycker du på MODE för att återgå till huvudmenyn.
7. 6 ^t alternativ för inställning av spegelbild/icke-spegelbild.

Inställningar för parkeringslinje

1. Tryck på MENU-knappen för att öppna menyn, tryck sedan på +-knappen för att flytta till menyn Parking Line, tryck på MENU-knappen för att bekräfta och öppna inställningsmenyn för Parking Line enligt bilden till vänster.
2. Välj Kamera 1 eller Kamera 2 med + eller - och tryck sedan på MENU för att bekräfta. Tryck på + för att flytta till M(meter) eller ft(fot) och tryck sedan på MENU för att bekräfta.
3. Välj ON med + eller - och tryck sedan på MENU-knappen för att ange ON/OFF. Välj med + eller - och tryck sedan på MENU för att bekräfta. Tryck sedan på + eller - för att flytta parkeringslinjen horisontellt. Tryck på MENU-knappen för att bekräfta inställningen.
4. Tryck på + för att flytta till, tryck sedan på MENU-knappen för att bekräfta valet. Tryck sedan på + eller - för att flytta parkeringslinjen vertikalt. Tryck på MENU-knappen för att bekräfta inställningen.
5. Tryck på + för att flytta till, tryck sedan på MENU för att bekräfta valet. Tryck sedan på + eller - för att flytta parkeringslinjen horisontellt. Tryck på MENU-knappen för att bekräfta inställningen.
6. Tryck på + för att flytta till, tryck sedan på MENU för att bekräfta valet. Tryck sedan på + eller - för att flytta den siffra du vill justera. Tryck på MENU för att bekräfta valet och tryck sedan på + eller - för att öka eller minska.
7. När inställningen är klar trycker du på MODE för att avsluta och återgå till huvudmenyn. Om parkeringslinjen är inställd på ON ska du också ansluta utlösarkabeln till bakljusets positiva +. När du lägger i backen kommer parkeringslinjen att visas på monitorn. I detta ögonblick fungerar inte alla knappar. Efter backning kommer knapparna att fungera.

Språkinställningar

Language 中文 English Deutsch Français Italiano Español 日本語

Tryck på knappen MENU för att öppna menyn, tryck sedan på knappen + för att flytta till menyn och tryck sedan på knappen MENU för att bekräfta och öppna undermenyn. Välj önskat språk med + eller - och tryck sedan på MENU för att bekräfta. Tryck på MODE för att avsluta.

Inställningar för bakgrundsbelysning

Tryck på knappen MENU för att öppna menyn, tryck sedan på knappen + för att flytta till menyn och tryck sedan på knappen MENU för att bekräfta och öppna undermenyn. Välj önskat språk med + eller - och tryck sedan på MENU för att bekräfta. Tryck på MODE för att avsluta.

Systeminställningar

1. Tryck på MENU-knappen för att öppna menyn, tryck sedan på +-knappen för att flytta till menyn och tryck sedan på MENU-knappen igen för att bekräfta.
2. Tryck på + för att flytta till, tryck sedan på MENU för att bekräfta för att ställa in utlösarens fördröjningstid. Tryck sedan på + eller - för att välja eller för att ställa in tiden för kamera 1 eller kamera 2. Tryck sedan på MENU för att bekräfta, tryck på + eller - att öka eller för att öka eller minska antalet. När inställningen är klar trycker du på MODE för att avsluta.
3. Tryck på + för att flytta till och tryck på MENU för att bekräfta. knappen för att bekräfta för att ställa in automatisk skanning/cykling mellan kamera 1 och kamera 2. Tryck sedan på + eller - för att välja eller för att ställa in tiden för kamera 1 eller kamera 2, tryck sedan på MENU för att bekräfta, tryck på + eller - för att öka eller minska siffran. När inställningen är klar trycker du på MODE för att avsluta. Om du vill starta den automatiska skanningen/cyklingen, lämna alla menyer och tryck på MENU-knappen i ca 5 sekunder, så startar den automatiska skanningen mellan 2 kameror. mellan 2 kameror. Tryck på MODE för att avbryta.
4. Tryck på + för att flytta till . Tryck sedan på MENU för att rotera bilden. När inställningen är klar trycker du på MODE för att avsluta.
5. Tryck på + för att flytta till återställning av alla.

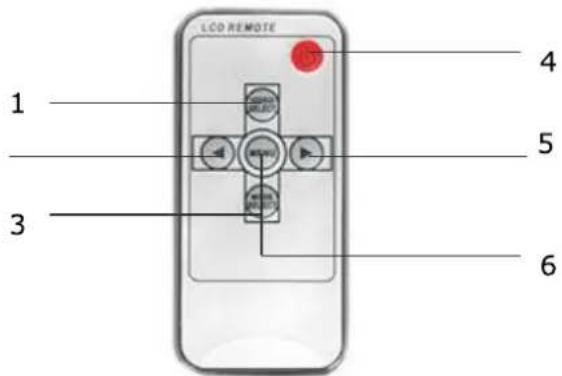

Användning av fjärrkontroll

LCD REMOTE 1 2 3 4 5 6

1. Video Select - Växlar mellan alla kameror som är anslutna till monitorn.
2. Nedåtknapp - Justerar volym, ljustyrka, kontrast, språk, rotation etc.
3. Lägesval - Välj ljustyrkeläge
4. Ström på/av
5. Höjningsknapp - Justerar volym, ljustyrka, kontrast, språk, rotation etc.
6. Meny - Tillgång till ljusstyrka, kontrast, språk, rotation etc.

Byte av fjärrkontrollens batterier

1. För att använda fjärrkontrollen, rikta den mot det infraröda fönstret på bildskärmen.

2. Ta aldrig isär fjärrkontrollen, tappa den eller blöt den.

3. Tryck hårt på kontrollknapparna. Vänta 2 sekunder innan bilden ändras.

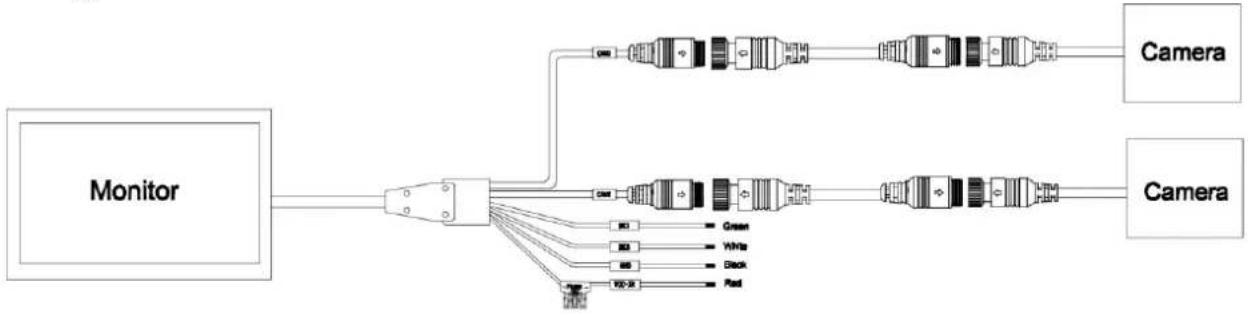

Grundläggande drift

Svart: Jord

Röd: ACC (strömförsörjning från bilnyckel) DC 12\~24V

Grön: Trigger Cam 1 - Omvänd ljusström positiv DC12\~24V.

Vit: Trigger Cam 2 - Bakljusström positiv DC12\~24V.

Felsökning

De symptom som beskrivs nedan behöver inte betyda att det är fel på displayen. Kontrollera följande punkter innan du begär service.

Symptom	Möjliga orsaker/lösning
Ingen bild. Inget ljud	Felaktig anslutning av biladaptern. Användning av obehörig strömförsörjning. Strömbrytaren är i läge OFF.
Ingen bild	Kontrollera att låsvajern är korrekt ansluten.
Inget ljud	Kontrollera att låskabeln är korrekt ansluten eller att volymen är för lågt inställd.
Mörk bild	Kontrollera att ljustyrkan och kontrasten är korrekt inställda och att omgivningstemperaturen inte är för låg.
Ingen färg	Justera färginställningarna.
Upp och ner eller i sidled Inverterad bild	Använd fjärrkontrollen/MENU-ROTATION-knappen för att ställa in rätt orientering.
Ingen omvänd funktion (t.ex. bild)	Kontrollera om det finns lösa kablar (svart/röd/grön).
