Caractéristique	Détails
Type de produit	Docking station
Connectivité	USB-C, HDMI, USB 3.0
Résolution vidéo	Supporte jusqu'à 4K
Alimentation	Alimentation via USB-C
Compatibilité	Windows, macOS
Dimensions	Compact et léger
Utilisation	Idéal pour les professionnels et les utilisateurs de bureau
Maintenance	Nettoyage régulier avec un chiffon doux
Sécurité	Éviter l'exposition à l'humidité
Informations générales	Vérifier la compatibilité avec les appareils avant l'achat

FOIRE AUX QUESTIONS - C31NANODOCKPROPD i-TEC

Comment connecter l'i-TEC C31NANODOCKPROPD à mon ordinateur ?

Pour connecter l'i-TEC C31NANODOCKPROPD à votre ordinateur, utilisez le câble USB-C fourni et branchez une extrémité à la station d'accueil et l'autre à votre ordinateur. Assurez-vous que votre ordinateur prend en charge la connexion USB-C.

Quels types de périphériques puis-je connecter à l'i-TEC C31NANODOCKPROPD ?

Vous pouvez connecter divers périphériques tels que des moniteurs, des claviers, des souris, des disques durs externes et d'autres appareils USB à l'i-TEC C31NANODOCKPROPD.

L'i-TEC C31NANODOCKPROPD est-il compatible avec les ordinateurs Windows et Mac ?

Oui, l'i-TEC C31NANODOCKPROPD est compatible avec les ordinateurs Windows et Mac. Assurez-vous de disposer des pilotes nécessaires pour votre système d'exploitation.

Comment résoudre les problèmes de connexion de mon moniteur externe ?

Si votre moniteur externe ne s'affiche pas, vérifiez que le câble est correctement branché à la station d'accueil et au moniteur. Assurez-vous également que le moniteur est allumé et sélectionnez la bonne source d'entrée.

Que faire si l'alimentation de la station d'accueil ne fonctionne pas ?

Vérifiez que le câble d'alimentation est correctement branché à la station d'accueil et à une prise électrique fonctionnelle. Si le problème persiste, essayez de remplacer le câble d'alimentation.

Comment mettre à jour le firmware de l'i-TEC C31NANODOCKPROPD ?

Pour mettre à jour le firmware, visitez le site Web d'i-TEC et recherchez la section de support. Téléchargez le dernier firmware et suivez les instructions fournies pour l'installation.

L'i-TEC C31NANODOCKPROPD prend-il en charge la charge de mon ordinateur portable ?

Oui, l'i-TEC C31NANODOCKPROPD prend en charge la charge de votre ordinateur portable via USB-C, sous réserve que votre ordinateur soit compatible avec la fonction Power Delivery.

Que faire si la station d'accueil ne reconnaît pas mes périphériques USB ?

Assurez-vous que les périphériques USB sont correctement branchés et fonctionnels. Essayez de les connecter directement à votre ordinateur pour vérifier leur bon fonctionnement. Si le problème persiste, redémarrez votre ordinateur et la station d'accueil.

Comment réinitialiser l'i-TEC C31NANODOCKPROPD ?

Pour réinitialiser la station d'accueil, débranchez-la de l'alimentation, attendez environ 10 secondes, puis rebranchez-la. Cela peut résoudre certains problèmes de connexion.

MODE D'EMPLOI C31NANODOCKPROPD i-TEC

Veuillez lire attentivement le manuel dans son intégralité. Un manuel détaillé est disponible sur notre site www.i-tec.cz/fr/ sous l'onglet «Manuels, pilotes». Si vous avez des problèmes, veuillez contacter notre équipe support à [e-mail]

ES

Interface / port / connecteur / entrée / slot – il s'agit de l'endroit où deux équipements sont physiquement connectés l'un à l'autre.

Contrôleur – composant semi-conducteur (appelé aussi chipset) situé dans votre ordinateur portable, tablette et/ou ordinateur et qui assure le bon fonctionnement de certains ports.

USB-C – il s'agit d'un nouveau connecteur symétrique et d'un nouveau standard. Il permet de recharger plus rapidement, d'alimenter, de jouer ce qu'on appelle un double rôle (non seulement périphérique, mais aussi hôte) et de soutenir des modes alternatifs (DisplayPort, MHL, Thunderbolt).

Modes alternatifs (Modes Alt) – il s'agit des mode spéciaux conçus pour les connecteurs USB-C qui peuvent être soutenus. À l'heure actuelle, les plus populaires sont DisplayPort / DockPort, MHL, Thunderbolt. Les équipements munis d'un connecteur et d'un câble ayant cette propriété permettent une transmission de l'image tout en conservant les autres fonctions du connecteur (transmission de données et recharge au travers du port de fourniture de puissance (Power Delivery)).

DisplayPort / DockPort Alt mode – ce mode permet de transmettre des images par l'intermédiaire d'un connecteur et d'un câble USB-C.

USB-C Power Delivery / Data (USB-C PD) – propriété optionnelle du connecteur USB-C. Un connecteur proposant cette fonction est capable aussi bien recharger que d'alimenter des équipements et il permet une charge de 10 à 100 W (en fonction des profils 1-5).

USB 3.1 / 3.0 / 2.0 – standard de l'interface USB / port permettant de raccorder divers équipements USB. Grâce à une interface USB de type A, il est possible de brancher divers équipements USB à la station d'accueil ou à l'adaptateur. Le port USB de type B est utilisé pour raccorder la station d'accueil ou l'adaptateur à un ordinateur portable, une tablette, un ordinateur.

HDMI / DisplayPort – standard de l'interface graphique digitale / le port permettant de raccorder des moniteurs et d'autres écrans graphiques.

Audio – identification des équipements audio d'entrée (microphone) ou de sortie (casque / reproducteur).

Avertissement important:

Pour qu'il soit possible de profiter pleinement du potentiel de la station d'accueil, il est important que le GPU de votre ordinateur portable soit compatible avec la technologie DisplayPort 1.4.

Si le GPU de votre ordinateur portable est compatible avec DisplayPort 1.2, la station d'accueil fonctionnera, mais elle sera limitée en termes de résolution maximale des moniteurs externes qui y sont raccordés. Pour de plus amples détails, voir la section PARAMETRES TECHNIQUES.

Avertissement concernant macOS: macOS n'est pas compatible avec la technologie MST (2 moniteurs et plus en mode avancé). Aucune station d'accueil ayant recours au mode alternatif USB-C DisplayPort Alt Mode ne permet de raccorder deux moniteurs ou plus sous MacOS. Seules les stations d'accueil Thunderbolt 3 et les stations d'accueil DisplayLink en sont capables.

1 2 3 4 5 6 7 8 9 10

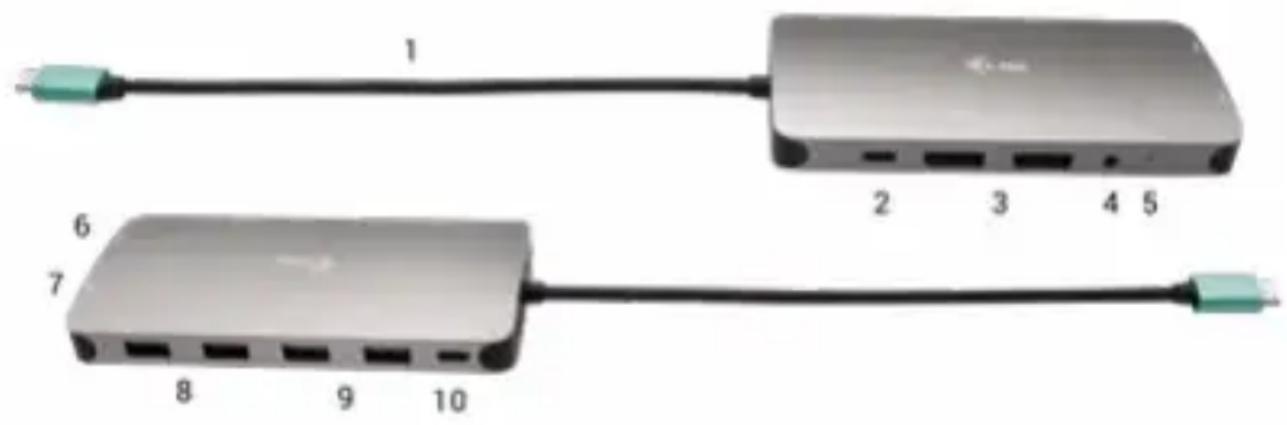

DESCRIPTION DE LA STATION D'ACCUEIL

1. Câble de connexion avec le connecteur USB-C
2. Port USB-C de fourniture de puissance (Power Delivery) – pour recharger des équipements compatibles avec la technologie Power Delivery.
3. 2x DisplayPort
4. 3.5 mm Combo Audio Jack (2.1 CH)
5. Indication LED
6. Ethernet GLAN RJ-45 port – pour s'occuper d'un branchement sur le réseau Ethernet / router / switch commutateur réseau / Concentrateur Ethernet HUB, ainsi que sur l'internet
7. HDMI
8. 2x USB-A 2.0 port – pour le raccordement d'équipements USB
9. 2x USB-A 3.0 port – pour le raccordement d'équipements USB
10. USB-C 3.1 Gen 1 port – pour le raccordement d'équipements USB

PARAMETRES TECHNIQUES

- 1x câble USB-C intégré pour permettre de se connecter à un

i-tec USB-C Metal Nano Docking Station Triple Display + PD

équipement (22 cm)

• Fourniture de puissance (Power Delivery) : 100 W
- Ports vidéos : 2x DisplayPort, 1x HDMI
- Résolution:

USB-C/Thunderbolt™ 3 compatible avec la technologie DisplayPort 1.4

1 moniteur – 1x DP ou 1x HDMI – jusqu'à 4K/60Hz
2 moniteurs - 1x HDMI + 1 DP ou 1x DP + 1x DP - jusqu'à 2x 4K/30Hz
2 moniteurs - 1x HDMI + 1 DP ou 1x DP + 1x DP - jusqu'à 2x

1440p/60Hz

3 moniteurs - 1x HDMI + 1x DP + 1x DP - jusqu'à 3x 1080p/60Hz

USB-C/Thunderbolt™ 3 compatible avec la technologie DisplayPort 1.2

1 monitor - 1x DP ou 1x HDMI - jusqu'à 4K/30Hz
2 moniteurs - 1x HDMI + 1 DP ou 1x DP + 1x DP - jusqu'à 2x
1080p/60Hz
3 moniteurs - 1x HDMI + 1x DP + 1x DP - jusqu'à 3x 1080p/30Hz
3 moniteurs - 1x HDMI + 1x DP + 1x DP - jusqu'à 1x 1080p/60Hz +

jusqu'à 2x 720p/60Hz

• 1x port USB-C de 1ère génération (uniquement pour les données)
• 1x port USB-C PD (uniquement pour la fourniture de puissance)
  • 2x port USB 3.1 de 1ère génération
• 2x port USB 2.0
  • 1x port Ethernet GLAN RJ-45 (Realtek RTL8153)
  • 1x port 3,5mm Combo Audio
• Indication LED
• SE : Windows 10, macOS, Android, Chrome OS et Linux et leurs dernières mises à jour
• Dimensions du produit: 127 x 60 x 19 mm
• Poids du produit: 110 g

EXIGENCES RELATIVES AU SYSTEME

Hardware nécessaire : Équipement disposant d'un port USB-C ou Thunderbolt 3 libre

Nécessaire pour la fonction Fourniture de puissance (Power Delivery):

Équipement disposant d'un port USB-C ou Thunderbolt 3 libre et compatible avec la fonction "Fourniture de puissance".

Nécessaire pour la sortie vidéo : Équipement disposant d'un port USB-C libre et compatible avec la fonction "DisplayPort Alternate Mode" ou d'un port Thunderbolt 3 libre.

SE : Windows 10, macOS, Android, Chrome OS et Linux et leurs dernières mises à jour

CONFIGURATION REQUISE

Système d'exploitation: Il est nécessaire d'avoir une interface USB-C avec mode "DisplayPort Alternate Mode" (il est possible que des périphériques / systèmes avec interface USB-C ne disposent pas ce standard) ou un port Thunderbolt 3

Système d'exploitation: Windows 10 32/64bit, Mac OS X, Google (Chrome OS et Android 6 et supérieurs) possédant les dernières mises à jour

RACCORDEMENT D'UN MONITEUR DISPLAYPORT / HDMI

La station d'accueil est équipée de 2 ports DisplayPort et d'1 port HDMI permettant d'y raccorder des moniteurs externes, des projecteurs ou des téléviseurs munis d'une interface DisplayPort / HDMI. La puce graphique, qui est le "cœur" de la station d'accueil, soutient jusqu'à 1x une résolution de 4K 3840x2160@60Hz. Pour raccorder le moniteur à la station d'accueil, il conviendra d'utiliser un câble DisplayPort / HDMI de qualité.

BRANCHEMENT SUR LE RÉSEAU LAN

Vous pouvez utiliser le port GLAN RJ-45 pour assurer le branchement sur le réseau Ethernet / router / switch (commutateur réseau), ainsi que sur l'Internet, avec un supporte de la vitesse de 10 / 100 / 1000 Mbps.

BRANCHEMENT DES PÉRIPHÉRIQUES USB

Les ports USB-A 3.0 peuvent être utilisé pour la connexion d'un clavier, d'une souris, d'un lecteur externe, d'une imprimante et d'autres périphériques ou peuvent être utilisés pour connecter un concentrateur et ainsi obtenir plus de ports USB libres.

CHARGE

La station d'accueil supporte la charge des dispositifs USB portables y branchés, tels que des téléphones intelligents, lecteurs d'e-livres, lecteurs multimédias, navigations et tablettes tactiles. Vous n'avez qu'à brancher le dispositif que vous voulez faire charger, par l'intermédiaire du câble original, sur le port USB de la station d'accueil. Si l'équipement ne se recharge pas, il sera nécessaire de raccorder un adaptateur d'alimentation USB-C d'origine ou universel au port USB-C de fourniture de puissance (Power Delivery) de la station d'accueil.

RECHARGE AU TRAVERS DU PORT DE FOURNITURE DE PUISSANCE (POWER DELIVERY)

La station d'accueil comporte un port USB-C de fourniture de puissance (Power Delivery) qui a été conçu pour alimenter l'équipement "mère" raccordé et ce, à l'aide d'un adaptateur réseau d'origine ou universel muni d'un connecteur USB-C.

C'est qui est important: Une fois l'adaptateur USB-C débranché, il se produira un redémarrage (restart) de la station d'accueil, ainsi qu'un débranchement et un nouveau branchement de tous les périphériques y branchés.

Appareils / systèmes entièrement compatibles (Mode Alt et Power Delivery)

USB-C est une nouvelle norme avec une grande variété d'utilisations, et les informations de compatibilité sont complexes. Certains périphériques / systèmes USB-C prennent en charge la sortie vidéo en mode Alt, tandis que d'autres ne le font pas. Certains peuvent être alimentés et chargés via USB-C Power Delivery, tandis que d'autres ne le peuvent pas.

Appareils partiellement compatibles (prise en charge du mode Alt ou Power Delivery, pas les deux)

De nombreux périphériques USB-C actuels qui prennent en charge la sortie vidéo en mode Alt ne prennent pas en charge la charge USB-C Power Delivery. Ces chargeurs ont toujours besoin de leurs chargeurs d'origine. À l'inverse, certains téléphones et tablettes USB-C peuvent être chargés via Power Delivery, mais la plupart ne prennent pas en charge la sortie vidéo en mode Alt.

Appareils / systèmes incompatibles

La station d'accueil repose sur les nouvelles fonctionnalités introduites avec l'USB 3.1 et, en tant que telle, la fonction USB-C Power Delivery n'est pas rétrocompatible avec USB 3.0 / 2.0 pour charger des appareils plus anciens. De plus, les convertisseurs USB-A 3.0 / 2.0 (mâle) vers USB-C (femelle) pour connecter des périphériques USB-C dans les ports de la station d'accueil USB-A 3.0 ne sont pas compatibles. La plupart des téléphones et tablettes actuels dotés d'un port USB-C ne prennent pas en charge la sortie vidéo en mode Alt, et certains ne prennent pas en charge la livraison d'alimentation USB-C. Vérifiez l'adéquation de ces technologies dans la documentation de l'appareil ou contactez le fabricant de l'appareil.

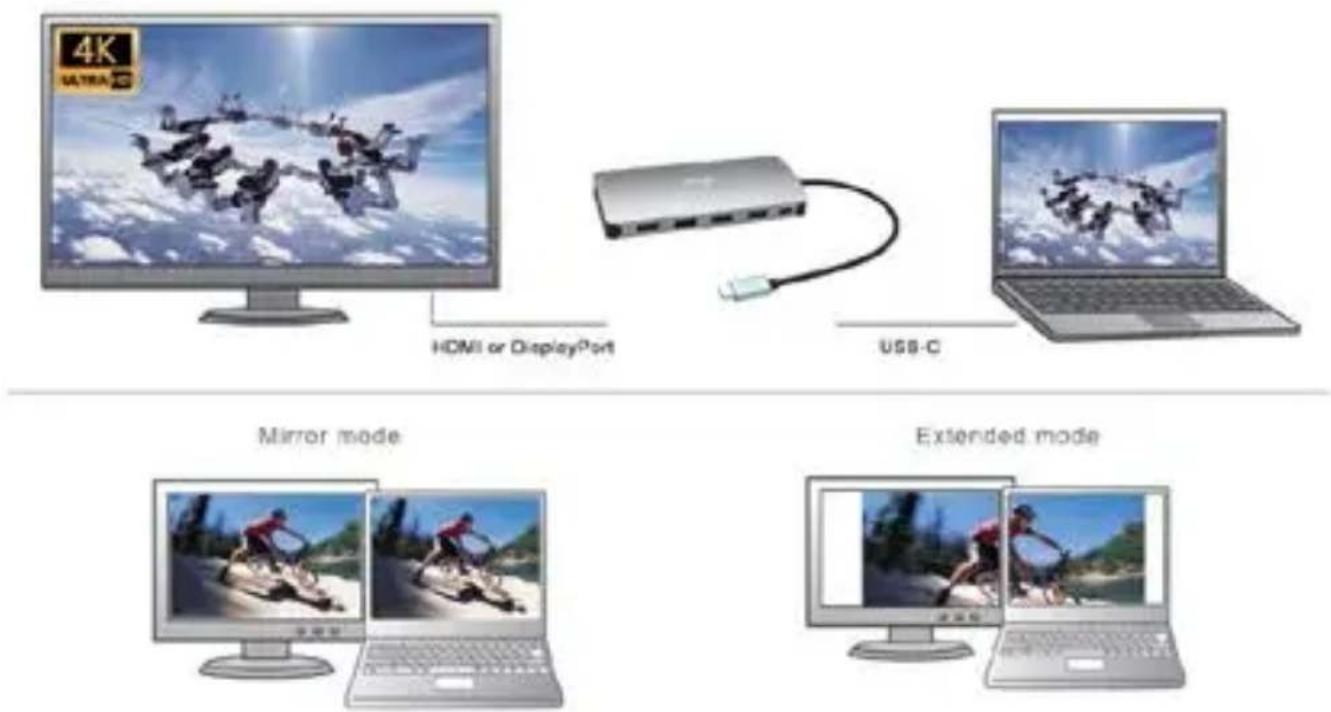

UTILISATION DANS LE SYSTÈME WINDOWS

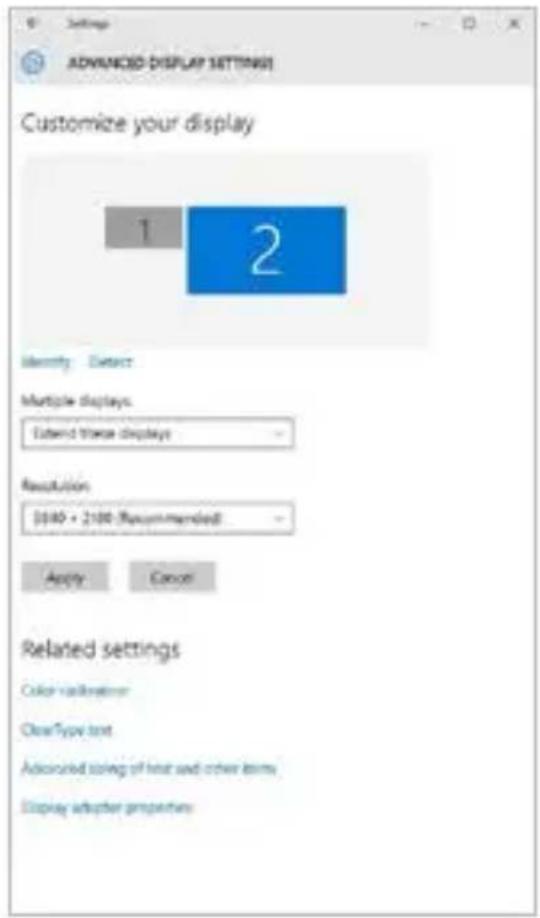

Configuration avancée de la sortie graphique - après avoir branché le moniteur, cliquer avec la touche droite de la souris sur votre Bureau et sélectionner "Paramètres d'affichage". Il sera ensuite possible de paramétrer l'emploi du moniteur, la résolution et la fréquence du moniteur.

En cliquant sur le deuxième moniteur et en le déplaçant, vous pouvez positionner ce moniteur selon vos besoins en lieu et place du moniteur d'origine de votre ordinateur portable / tablette

Maintenant, vous pouvez définir les mode extension et Miroir:

• Le mode miroir: sur le moniteur, sélectionnez le 2e moniteur sur le moniteur principal, sélectionnez "plusieurs moniteurs" → réfléchir cet affichage → OK.
  • Le mode extension: sélectionnez le 2ème moniteur

i-tec USB-C Metal Nano Docking Station Triple Display + PD

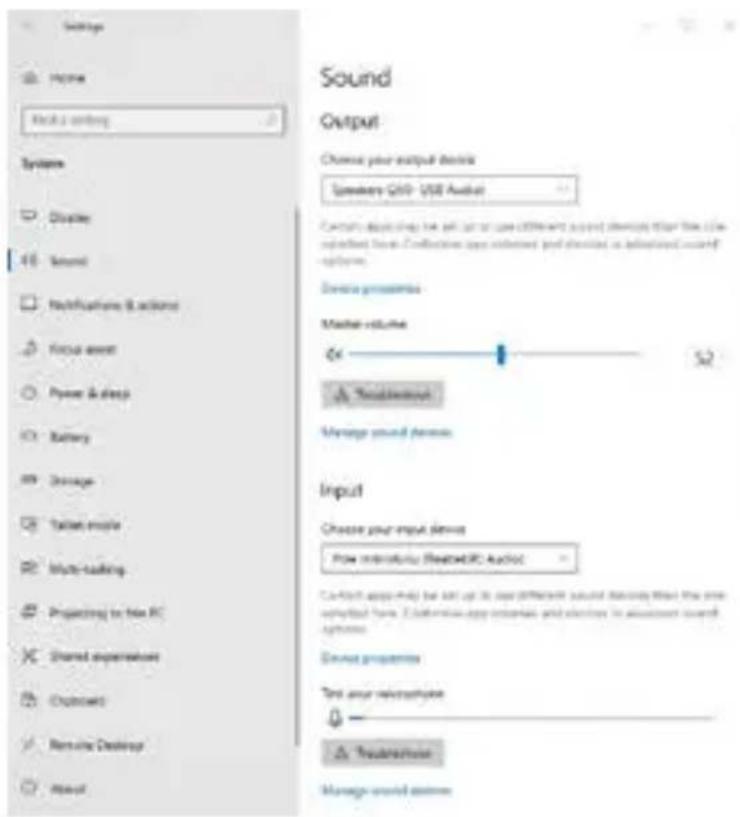

Paramètres audios - Windows → Système → Audio

Le mode veille / veille prolongée et le port vidéo – après activation du notebook / tablette en mode veille / veille prolongée, s'affiche le moniteur principal (original), c'est pourquoi nous vous recommandons d'utiliser le moniteur intégré au notebook / tablette comme moniteur principal afin que vous puissiez vous connecter à nouveau au système.

Le mode Miroir – le moniteur supplémentaire reprend les réglages des paramètres originaux du moniteur d'origine, c'est-à-dire que si vous sélectionnez le mode Miroir et que la résolution du moniteur original est 1280x1024, la résolution d'écran du moniteur supplémentaire sera au max. de 1280x1024 (même si vous définissez une résolution supérieure).

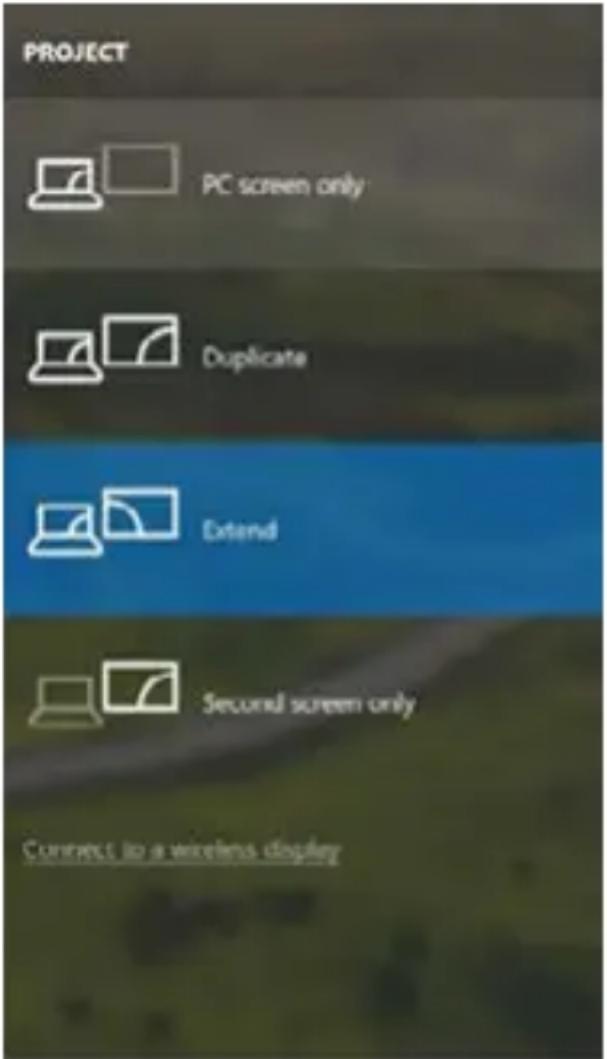

En appuyant sur les touches "Windows" + P, vous pouvez également facilement contrôler les moniteurs - pour utiliser un moniteur dans Win 10, vous pouvez sélectionner: écran d'ordinateur uniquement, miroir, étendre, deuxième écran seulement.

Utilisation dans Win 10

UTILISATION DANS MACOS X

Avertissement concernant macOS: macOS n'est pas compatible avec la technologie MST (2 moniteurs et plus en mode avancé). Aucune station d'accueil ayant recours au mode alternatif USB-C DisplayPort Alt Mode ne permet de raccorder deux moniteurs ou plus sous MacOS. Seules les stations d'accueil Thunderbolt 3 et les stations d'accueil DisplayLink en sont capables.

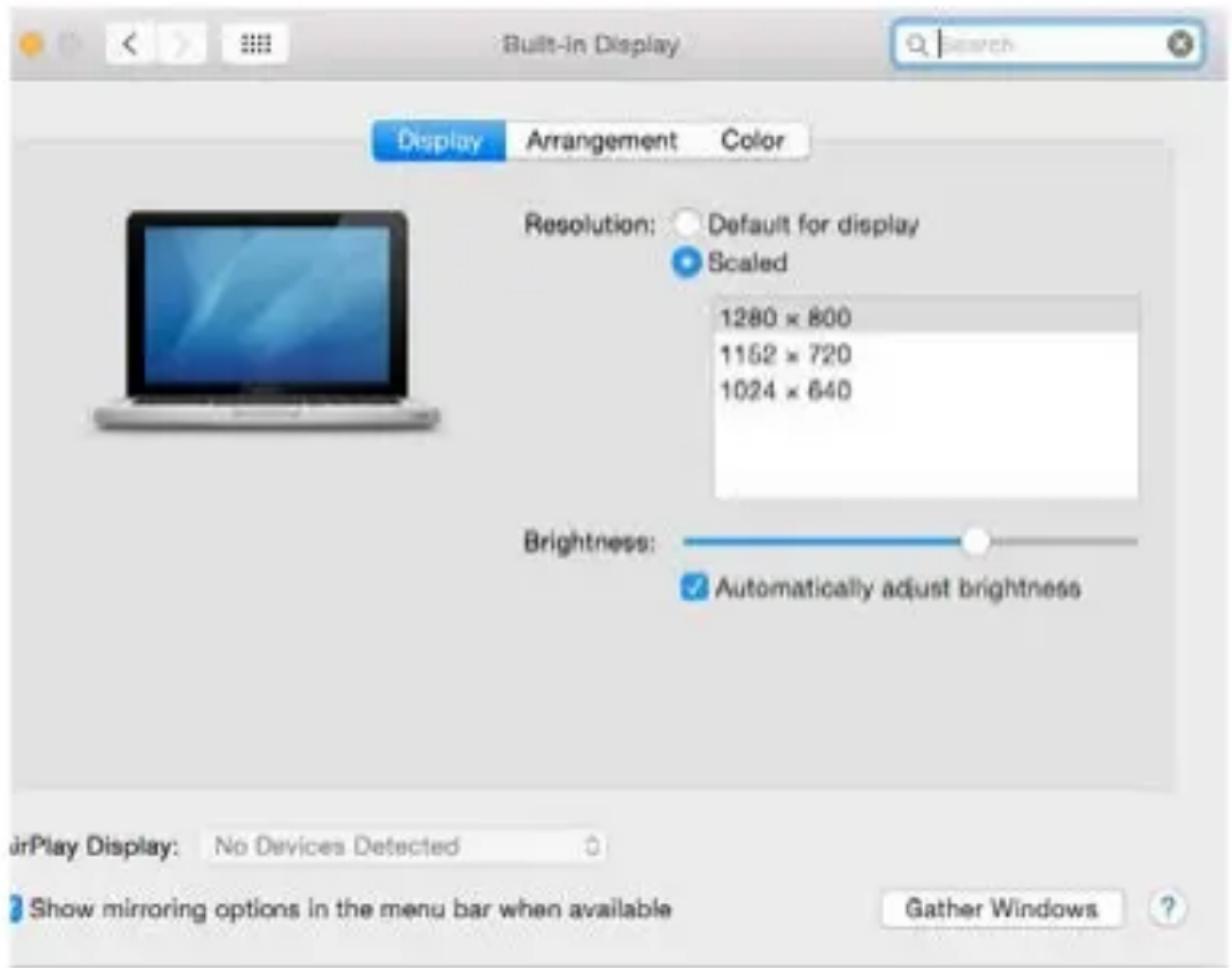

Après avoir connecté le moniteur, l'écran de votre Mac sera brillant, ce qui est une condition standard, et après stabilisation, il sera possible d'effectuer une configuration standard du moniteur ici : Préférences Système-Affichage :

Cliquez sur Arrangement et dans le mode par défaut (Bureau étendu), cliquez sur le nouveau moniteur et faites-le glisser au besoin vers le moniteur Mac. Si vous sélectionnez le mode Affichage Miroir, le mode passera en mode Miroir (la résolution des moniteurs sera automatiquement ajustée en fonction de leurs paramètres et la résolution la plus élevée sera réglée sur les deux moniteurs). En annulant le mode affichage miroir, vous retournerez au mode bureau étendu.

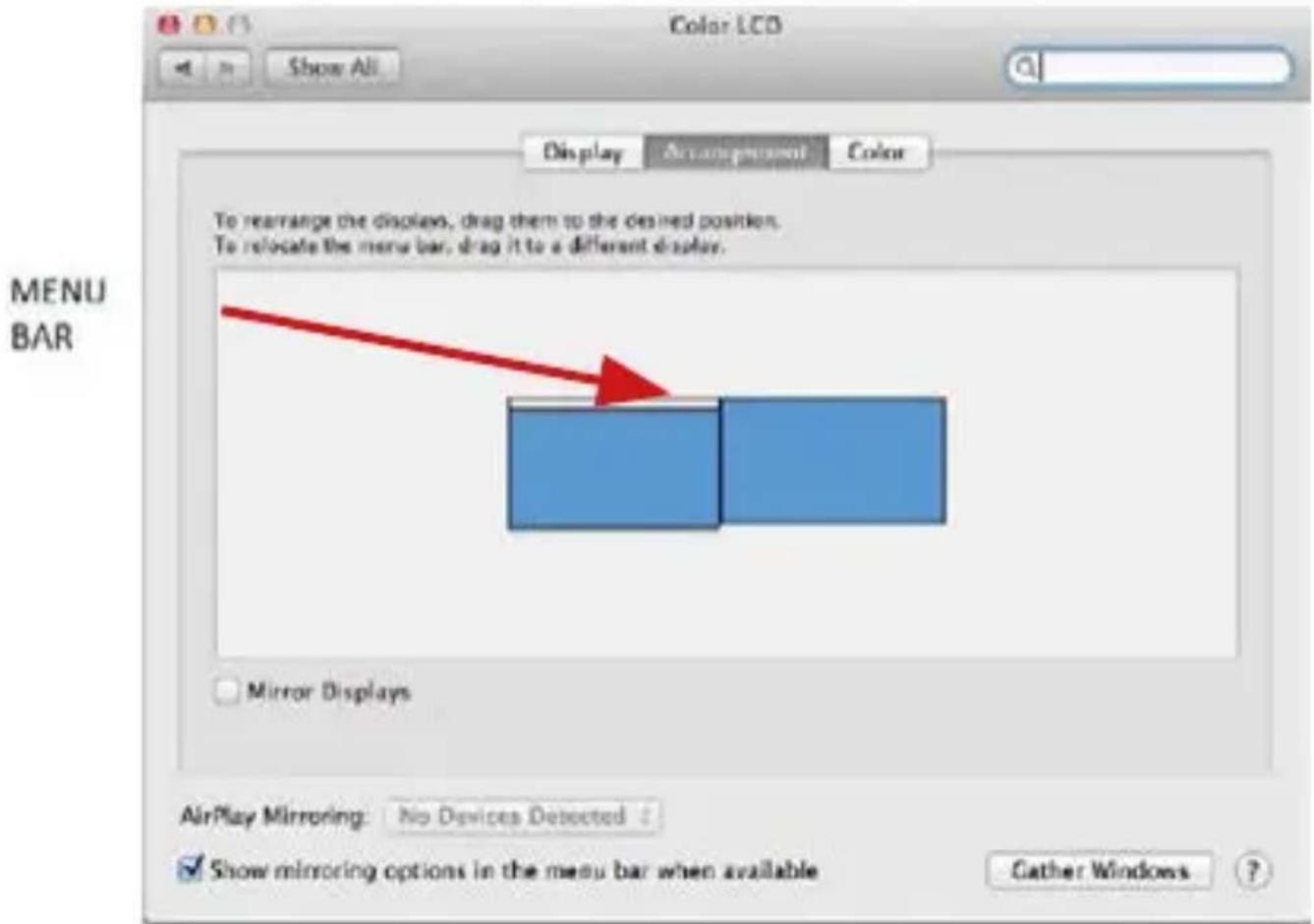

Le mode extension: La flèche indique la position possible du moniteur connecté par rapport au moniteur Mac.

i-tec USB-C Metal Nano Docking Station Triple Display + PD

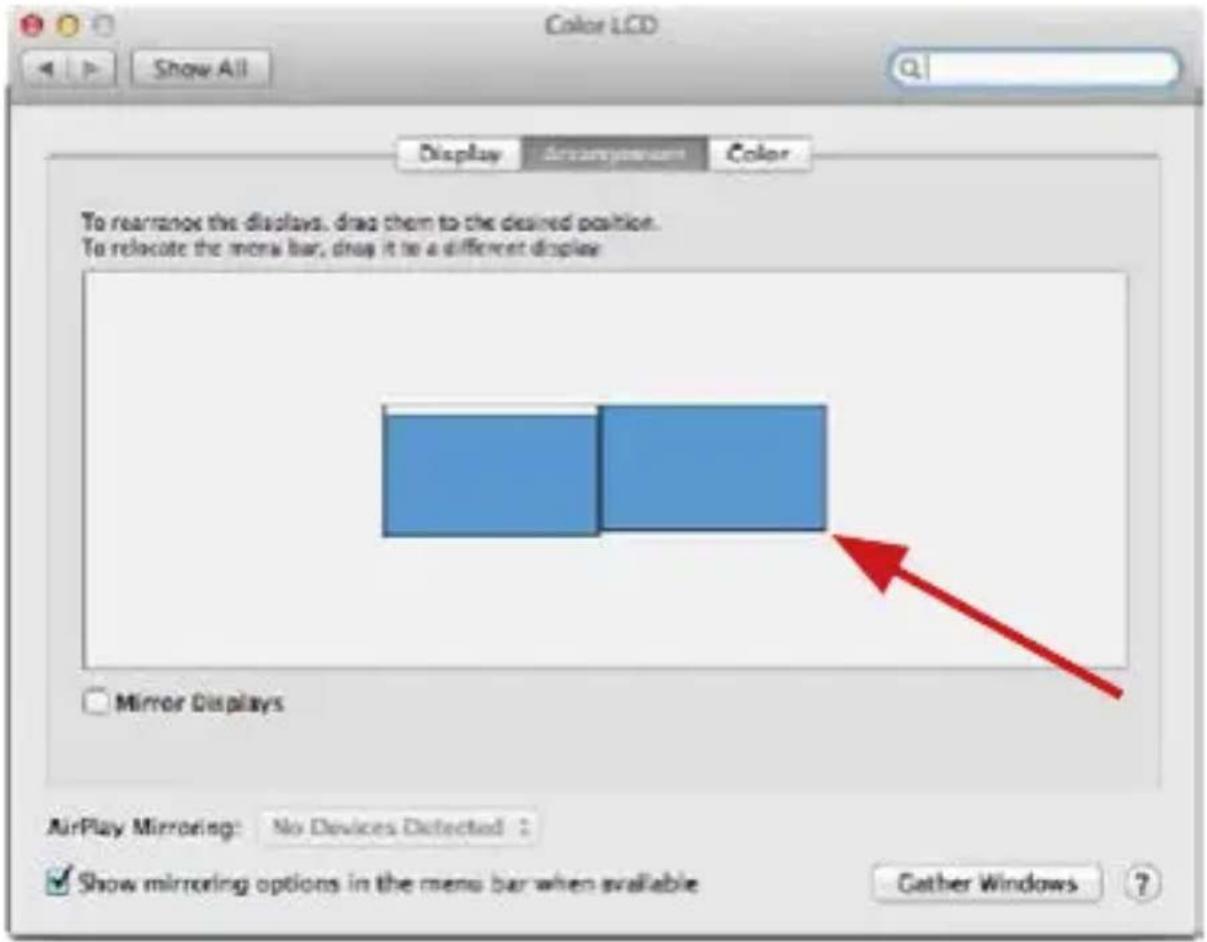

Le mode extension: Dans le mode étendu, vous pouvez choisir le moniteur principal en faisant glisser la barre de menus.

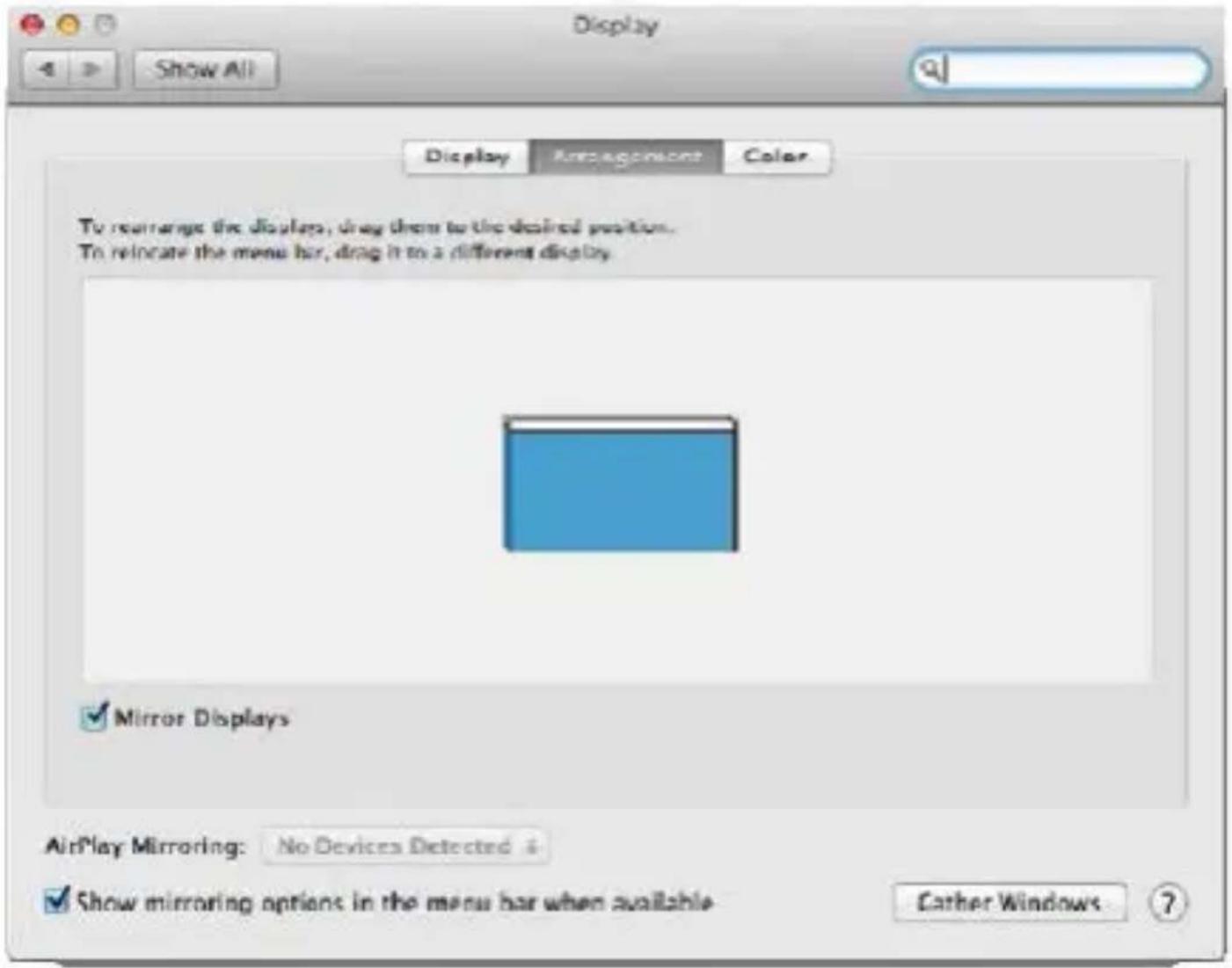

Le mode miroir: Ce mode ne peut être utilisé que s'il est pris en charge par votre Mac.

Cliquez sur Rassembler les fenêtres: en utilisant cette option, vous pouvez choisir les paramètres du moniteur correspondant - Échelle (offre les résolutions disponibles), Rotation (Standard, 90°, 180° et 270°) et Taux de rafraîchissement (selon versions). Les options peuvent varier selon le moniteur utilisé:

i-tec USB-C Metal Nano Docking Station Triple Display + PD

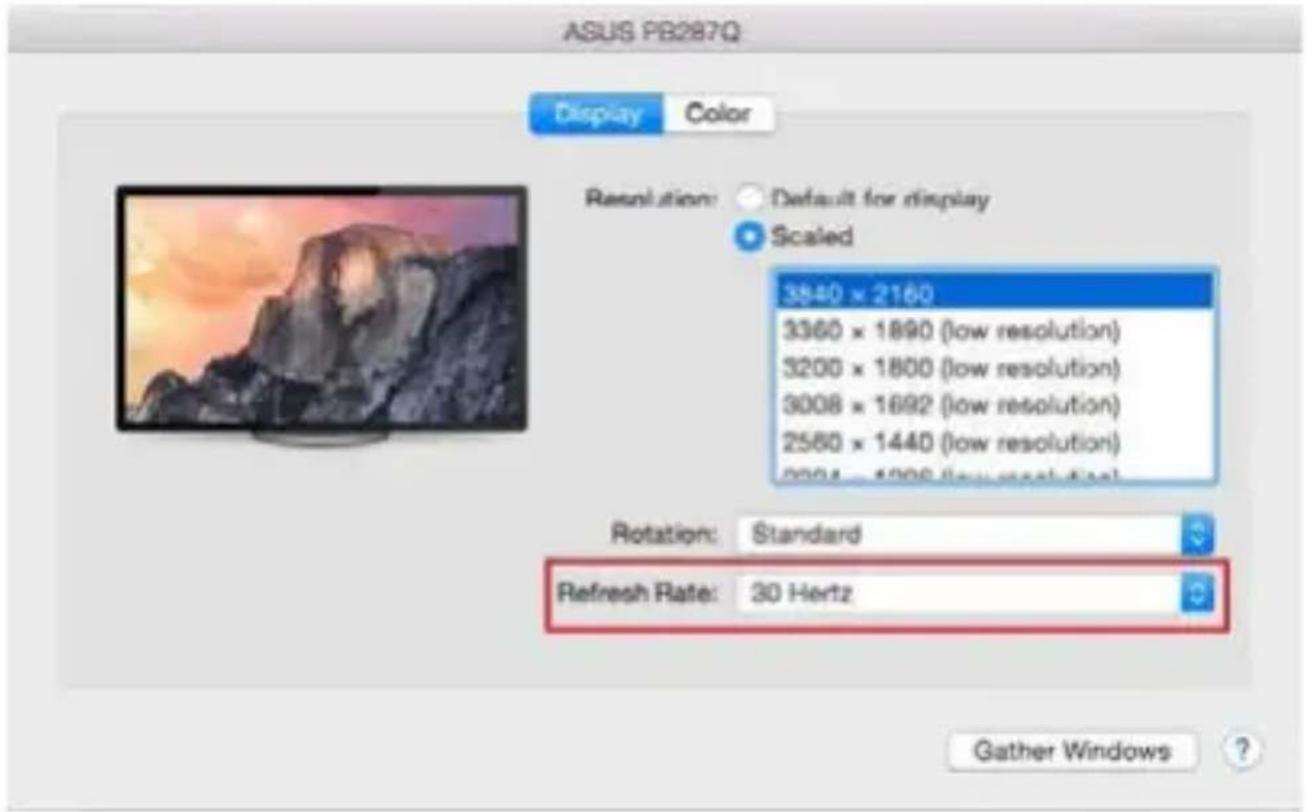

Dans le mode "mise à l'échelle", cliquez sur l'icône de votre choix, la résolution d'écran est affiché en-dessous

(Ici, visuellement, 3008x1692 = 4K/30Hz)

Mode d'affichage fermé – pour que votre MacBook ne s'éteigne pas, il faut remplir 4 conditions. Votre MacBook doit être branché sur le secteur, le clavier externe doit être connecté ainsi que la souris et le moniteur. Il vous sera ensuite possible de rabattre l'écran du MacBook et de ne travailler qu'avec un moniteur externe.

https://support.apple.com/fr-fr/HT201834

Si votre Mac utilise sa batterie, l'utilisation de l'écran HDMI est limitée par le Mac. Dans certains cas, les problèmes d'affichage peuvent être résolus en déconnectant le câble USB-C de la station d'accueil du port USB-C de votre Mac puis en le connectant à nouveau après 10 secondes. Attendez de bien avoir connecté tous les périphériques. La plupart des problèmes de renouvellement de l'écran sur le moniteur connecté, que ce soit après avoir mis en veille Mac, après utilisation de l'écran de veille, après le redémarrage de Mac, ou encore après avoir éteint ou allumé votre Mac, peuvent être résolus de la même manière.

• Ne pas exposer aux températures extrêmes ni à l'humidité d'air.
• Veuillez utiliser, s'il vous plaît, des dessous (fonds) plats pour y poser le dispositif – pour éviter son glissement et tombée à terre.
• Veuillez garder, s'il vous plaît, le présent Guide d'instructions et mode d'emploi pour son éventuelle utilisation postérieure.

Veuillez collaborer, s'il vous plaît, avec le Département de Service :

• Pour vérifier le bon et correct fonctionnement du dispositif après une tombée à l'eau ou à terre.
• Pour vérifier le bon et correct fonctionnement quand le couvercle montre une rupture.
• Pour procéder à une réclamation du dispositif qui ne fonctionne pas conformément au présent Guide d'instructions et mode d'emploi.

RÉPONSES AUX QUESTIONS FRÉQUEMMENT POSÉES

À votre disposition sur notre page web www.i-tec.cz/fr, où se trouvent sous l'onglet de « FAQ » qui correspondent au respectif produit.

VOCABULARIO DE CONCEPTOS

Ce dispositif est revêtu du marquage avec le symbole de recyclage indiqué ci-dessus. Ça veut dire, qu'une fois découlée la vie utile dudit dispositif, vous vous voyez dans l'obligation d'assurer, que le dispositif se trouve déposé en un respectif centre de collecte, dûment établi à cette fin, et non en d'autres centres de ramassage qui soient destinés à déposer de courants déchets municipaux non triés. De cette manière, on contribue considérablement à une amélioration en matière d'environnement où nous vivons tous. (Seulement pour l'Union Européenne).
