NÁVOD K OBSLUZE C31NANODOCKPROPD i-TEC

Prosíme o pečlivé přečtení celého manuálu. Podrobný manuál je k dispozici na našem webu www.i-tec.cz v záložce „Manuály, ovladače“ u tohoto produktu. V případě problémů se můžete obrátit na naši technickou podporu:

[e-mail]

PL

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení.

Řadič – polovodičová součástka (tzv. chipset) v notebooku, tabletu, PC, zajišťující činnost některého z portů.

USB-C – je nový symetrický konektor a standard. Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu alternativních režimů (DisplayPort, MHL, Thunderbolt).

Alternativní režimy (Alt mody) – speciální režimy pro USB-C konektor, které mohou být podporovány. V současnosti nejpopulárnějšími jsou DisplayPort / DockPort, MHL, Thunderbolt. Zařízení s touto vlastností konektoru a kabelu umožňují přenos obrazu a současně zachovávají ostatní funkce konektoru (pro přenos dat a nabíjení přes Power Delivery).

DisplayPort / DockPort Alt mode – tento režim umožnuje prénos obrazu prés USB-C konektor a kabel.

USB-C Power Delivery / Data (USB-C PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen a podporuje zátěž 10W až 100W (podle profilů 1-5).

USB 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku, tabletu, PC.

HDMI / DisplayPort – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení.

Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka / reproduktory).

Důležité upozornění:

Aby bylo možné využít naplno úplného potenciálu dokovací stanice, je důležité, aby GPU v notebooku podporoval DisplayPort 1.4.

Pokud GPU v notebooku podporuje DisplayPort 1.2, dokovací stanice bude fungovat, ale s omezením v podobně maximálních rozlišeních externích monitorů. Více v sekci SPECIFIKACE.

Upozornění pro macOS: macOS nepodporuje MST technologii (2 a více monitorů v rozšířeném režimu). Žádná dokovací stanice využívající USB-C DisplayPort Alt Mode nepodporuje připojení dvou a více monitorů v MacOS. Toto zvládají pouze Thunderbolt 3 dokovací stanice a DisplayLink dokovací stanice.

1 2 3 4 5 6 7 8 9 10

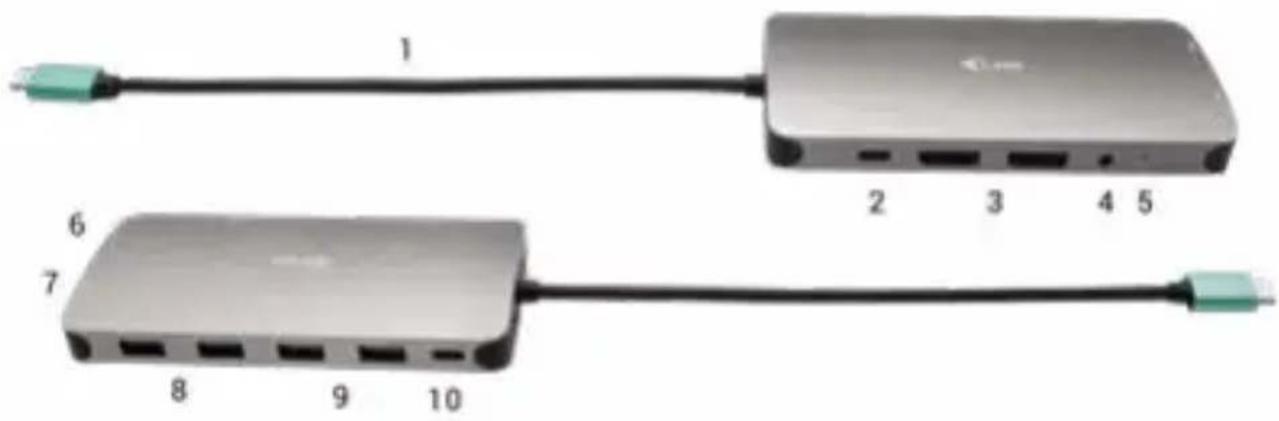

POPIS DOKOVACÍ STANICE

1. Integrovaný kabel s USB-C konektorem
2. USB-C Power Delivery port – pro nabíjení zařízení s podporou technologie Power Delivery.
3. 2x DisplayPort
4. 3.5 mm Combo Audio Jack (2.1 CH)
5. LED indikace
6. Ethernet GLAN RJ-45 port – pro připojení do Ethernet sitě / routeru / switche / HUBu a k internetu
7. HDMI
8. 2x USB-A 2.0 port – pro připojení USB zařízení
9. 2x USB-A 3.0 port – pro připojení USB zařízení
10. USB-C 3.1 Gen 1 port – pro připojení USB zařízení

SPECIFIKACE

• 1x integrovaný USB-C kabel pro připojení k zařízení (22 cm)
  • Power Delivery: 100W
  • Video Porty: 2x DisplayPort, 1x HDMI
• Rozlišení:
  USB-C/Thunderbolt™ 3 s podporou DisplayPort 1.4
  1 monitor - 1x DP nebo 1x HDMI - až 4K/60Hz
  2 monitory - 1x HDMI + 1 DP nebo 1x DP + 1x DP - až 2x 4K/30Hz
  2 monitory - 1x HDMI + 1 DP nebo 1x DP + 1x DP - až 2x 1440p/60Hz
  3 monitory - 1x HDMI + 1x DP + 1x DP - až 3x 1080p/60Hz

USB-C/Thunderbolt™ 3 s podporou DisplayPort 1.2

1 monitor - 1x DP nebo 1x HDMI - až 4K/30Hz

2 monitory - 1x HDMI + 1 DP nebo 1x DP + 1x DP - až 2x 1080p/60Hz

3 monitory - 1x HDMI + 1x DP + 1x DP - až 3x 1080p/30Hz

3 monitory - 1x HDMI + 1x DP + 1x DP - až 1x 1080p/60Hz + až 2x 720p/60Hz

• 1x USB-C port gen. 1 (pouze pro data)

• 1x USB-C port PD (pouze power delivery)

• 2x USB 3.1 port gen. 1

- 2x USB 2.0 port

• 1x Ethernet GLAN RJ-45 port (Realtek RTL8153)

• 1x 3,5mm Combo Audio port

- LED indikace

- OS: Windows 10, macOS, Android, Chrome OS a Linux s nejnovějšími aktualizacemi

- Rozměry produktu: 127 x 60 x 19 mm

• Váha produktu: 110 g

SYSTÉMOVÉ POŽADAVKY

Hardwarové požadavky: Zařízení s volným USB-C nebo Thunderbolt3 portem

Požadavky pro funkci Power Delivery: zařízení s volným USB-C nebo Thunderbolt 3 portem s podporou „Power Delivery“.

Požadavky pro video výstup: zařízení s volným USB-C portem s podporou "DisplayPort Alternate Mode" nebo Thunderbolt 3 portem.

OS: Windows 10, macOS, Android, Chrome OS a Linux s nejnovějšími aktualizacemi

INSTALACE OVLADAČŮ

Windows 10 32/64bit: Po připojení se ovladače pro dokovací stanici instalují automaticky ze systému. Před samotnou instalací se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.

Mac OS X: Instalace ovladačů v Mac OS X je automatická. Před samotnou instalací se ujistěte, že máte v Macu nainstalován nejnovější OS pro vaše zařízení.

PŘIPOJENÍ DISPLAYPORT / HDMI MONITORU

Dokovací stanice je vybavena 2x DisplayPort a 1x HDMI porty pro připojení externích monitorů, projektorů nebo televizorů s DisplayPort / HDMI rozhraním. Grafický čip, který je „srdcem“ dokovací stanice, podporuje až 1x 4K rozlišení 3840x2160@60Hz. Pro připojení monitoru k dokovací stanici použijte kvalitní DisplayPort / HDMI kabel.

PŘIPOJENÍ DO LAN SÍTĚ

GLAN RJ-45 port využijete pro připojení do Ethernet sítě k routeru/ switchi a k internetu, podporuje rychlostí 10 / 100 / 1000 Mbps.

PŘIPOJENÍ USB ZAŘÍZENÍ

USB-A 3.0 porty využijete k připojení klávesnice, myši, externího disku, tiskárny a dalších periférií nebo je můžete využít k připojení HUBu, čímž získáte další volné USB porty.

NABÍJENÍ

Dokovací stanice podporuje nabíjení připojených USB mobilních zařízení, jako jsou smartphony, čtečky e-knih, multimedialní přehrávače, navigace a tablety. Nabíjené zařízení stačí připojit originálním kabelem k USB portu dokovací stanice. V případě, že se zařízení nenabíjí, pak připojte originální nebo univerzální USB-C napájecí adaptér do USB-C Power Delivery portu dokovací stanice.

NABÍJENÍ PŘES POWER DELIVERY

Dokovací stanice nabízí USB-C Power Delivery, který je určen pro napájení připojeného „mateřského“ zařízení pomocí originálního nebo univerzálního síťového napájecího adaptéru s USB-C konektorem.

Důležité: Při odpojení USB-C adaptéru dojde k restartování dokovací stanice a odpojení a znovu připojení všech připojených zařízení.

Plně kompatibilní zařízení / systémy (Alt Mode & Power Delivery) USB-C je nový standard s velkou rozmanitostí pro použití, přičemž informace o kompatibilitě je složitá. Některé USB-C zařízení / systémy podporují Alt Mode video výstup, zatímco jiné ne. Některé lze napájet a nabíjet přes USB-C Power Delivery, zatímco jiné ne.

Částečně kompatibilní zařízení (podpora bud' Alt Mode nebo Power Delivery, ne obojí)

Mnoho současných USB-C zařízení, která podporují Alt Mode video výstup, nepodporují nabíjení přes USB-C Power Delivery. Tato zařízení pro nabíjení stále potřebují své originální nabíječky. A naopak, některé USB-C telefony a tablety se mohou nabíjet přes Power Delivery, ale většina z nich nepodporuje Alt Mode video výstup.

Nekompatibilní zařízení / systémy

Dokovací stanice se opírá o nové funkce zavedené s rozhraním USB 3.1 a jako taková není USB-C Power Delivery funkce zpětně kompatibilní s USB 3.0 / 2.0 pro nabíjení starších zařízení. Dále nejsou kompatibilní převodníky USB-A 3.0/2.0 (Male) na USB-C (Female) pro připojování USB-C zařízení v USB-A 3.0 portech dokovací stanice. Většina současných telefonů a tabletů s USB-C portem nepodporují Alt Mode video výstup, a některé nepodporují USB-C Power Delivery. Ověřte si vhodnost s těmito technologiemi v dokumentaci k zařízení nebo se obrat’te na výrobce zařízení.

POUŽITÍ V OS WINDOWS

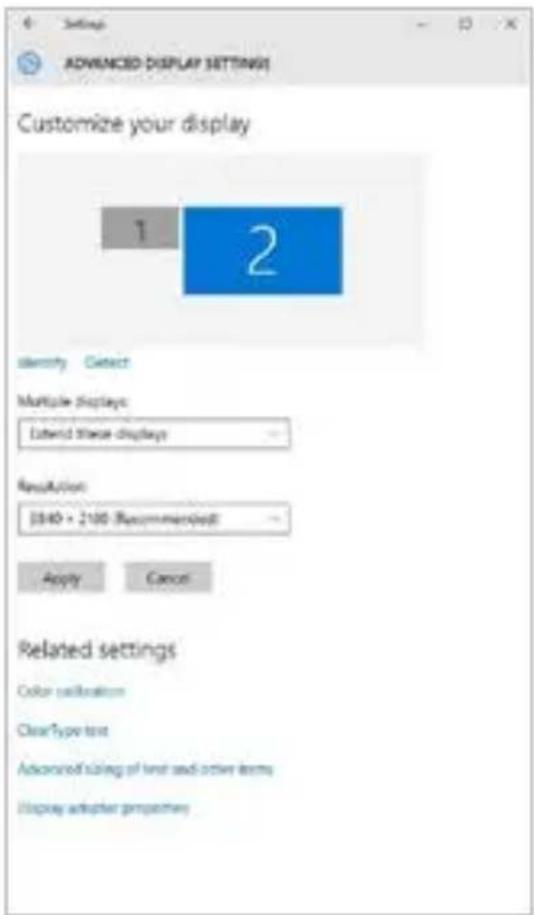

Pokročilá konfigurace pro grafický výstup - po připojení monitoru klikněte pravým tlačítkem na Plochu a vyberte „Nastavení zobrazení“. Zde lze zvolit jak použití monitoru, tak i rozlišení a frekvenci monitoru.

Po kliknutí na druhý monitor a jeho přetažením si jej podle potřeby umístíte vůči původnímu monitoru vašeho notebooku / tabletu

Lze provádět nastavení Rozšířit (Extend) a Zrcadlit / Duplikovat (Mirror):

• Režim Zrcadlit / Duplikovat (Mirror): na obrazovce zvolte 2. Monitor, u Více monitorů → Duplikovat toto zobrazení → OK.
• Režim Rozšířit (Extend): na obrazovce zvolte 2. Monitor

i-tec USB-C Metal Nano Docking Station Triple Display + PD

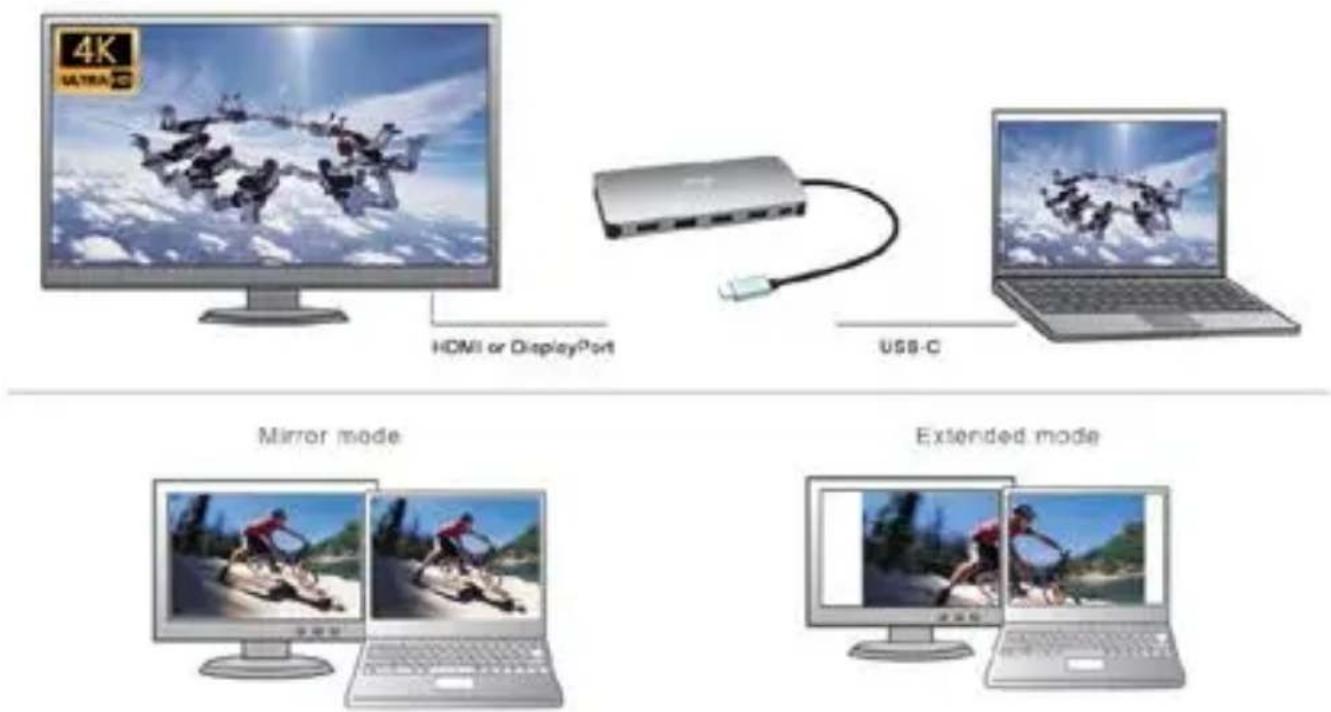

Režimy Rozšířit a Zrcadlit

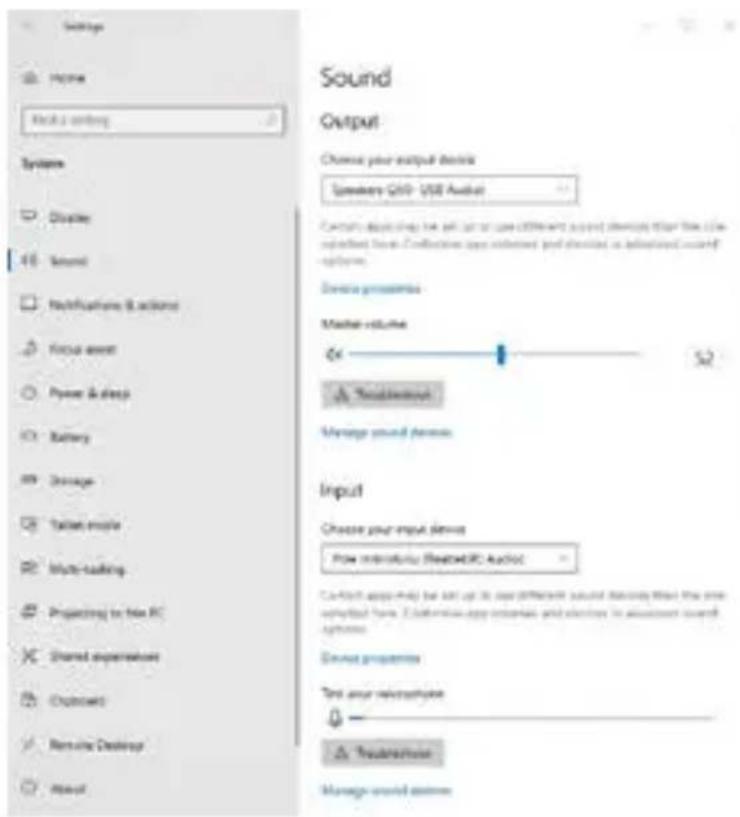

Nastavení zvuku - Windows → Systém → Zvuk

Standby / Hibernate režim a Video port – po aktivaci notebooku / tabletu ze Standby / Hibernate režimu se zobrazuje primární (původní) monitor, proto doporučujeme používat jako primární ten, který je integrován s notebookem / tabletem, abyste se mohli opětovně přihlásit do systému.

Mirror režim – přídavný monitor se řídí parametry původního monitoru v systému, tzn., jestliže si nastavíte režim Mirror a původní monitor má rozlišení např. 1280x1024, pak se obrazovka prénáší na přídavný monitor v rozlišení maximálně 1280x1024 (i když jej nastavíte na vyšší rozlišení).

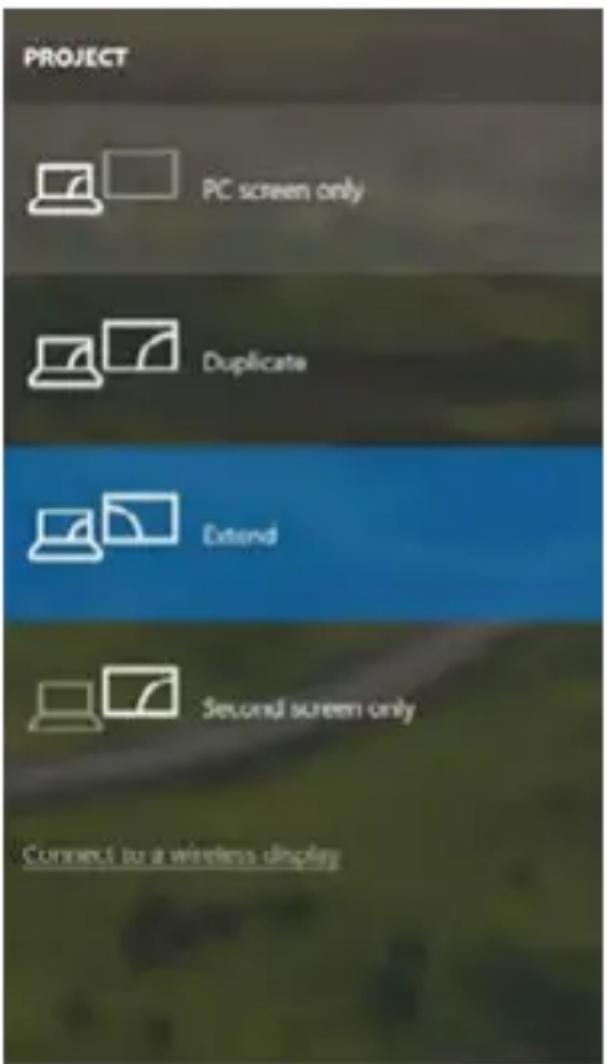

Pomocí volby na klávesnici „Windows“ + P lze také jednoduše monitory ovládat – pro použití monitoru ve Windows 10 můžete zvolit: Jenom obrazovka počítače, Duplikovat, Rozšířit, Jenom druhá obrazovka.

Ovládaní monitoru ve Windows 10

POUŽITÍ V MACOS X

Upozornění pro macOS: macOS nepodporuje MST technologii (2 a více monitorů v rozšířeném režimu). Žádná dokovací stanice využívající USB-C DisplayPort Alt Mode nepodporuje připojení dvou a více monitorů v MacOS. Toto zvládají pouze Thunderbolt 3 dokovací stanice a DisplayLink dokovací stanice.

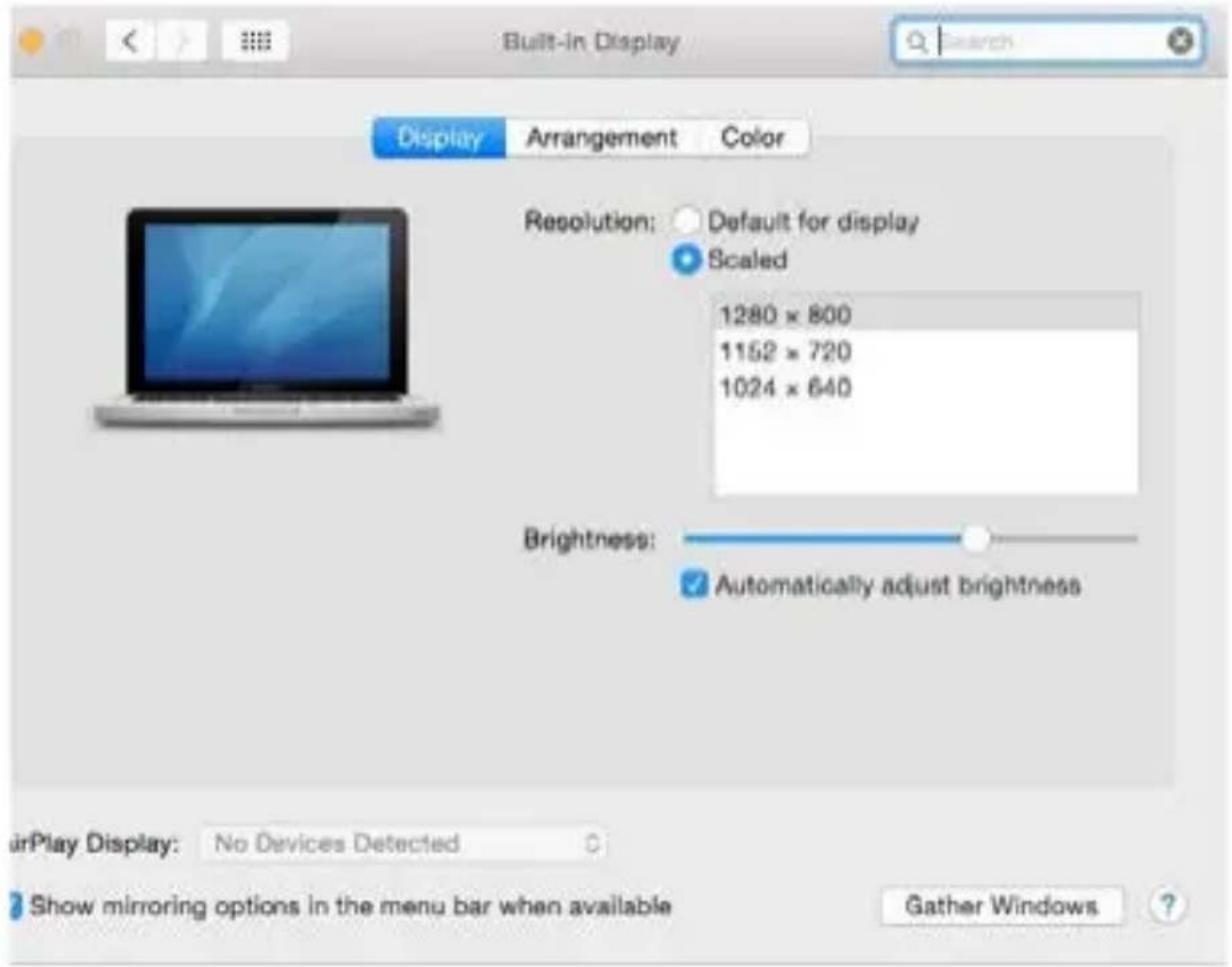

Po připojení monitoru bude obrazovka na Vašem Macu problikávat, což je standardní stav, a po ustálení lze provádět jeho standardní nastavování zde: Předvolby systému-Monitory:

Klikněte na Uspořádání a v defaultním režimu (Rozšířit) klikněte na nový monitor a přetáhněte jej dle potřeby vzhledem k monitoru Macu. Při volbě Zrcadlit monitory se změní režim na Zrcadlit (rozlišení monitorů se automaticky upraví podle jejich parametrů a nastaví se nejvyšší možné rozlišení na obou monitorech). Zrušením volby Zrcadlit monitory obnovíte režim Rozšířit.

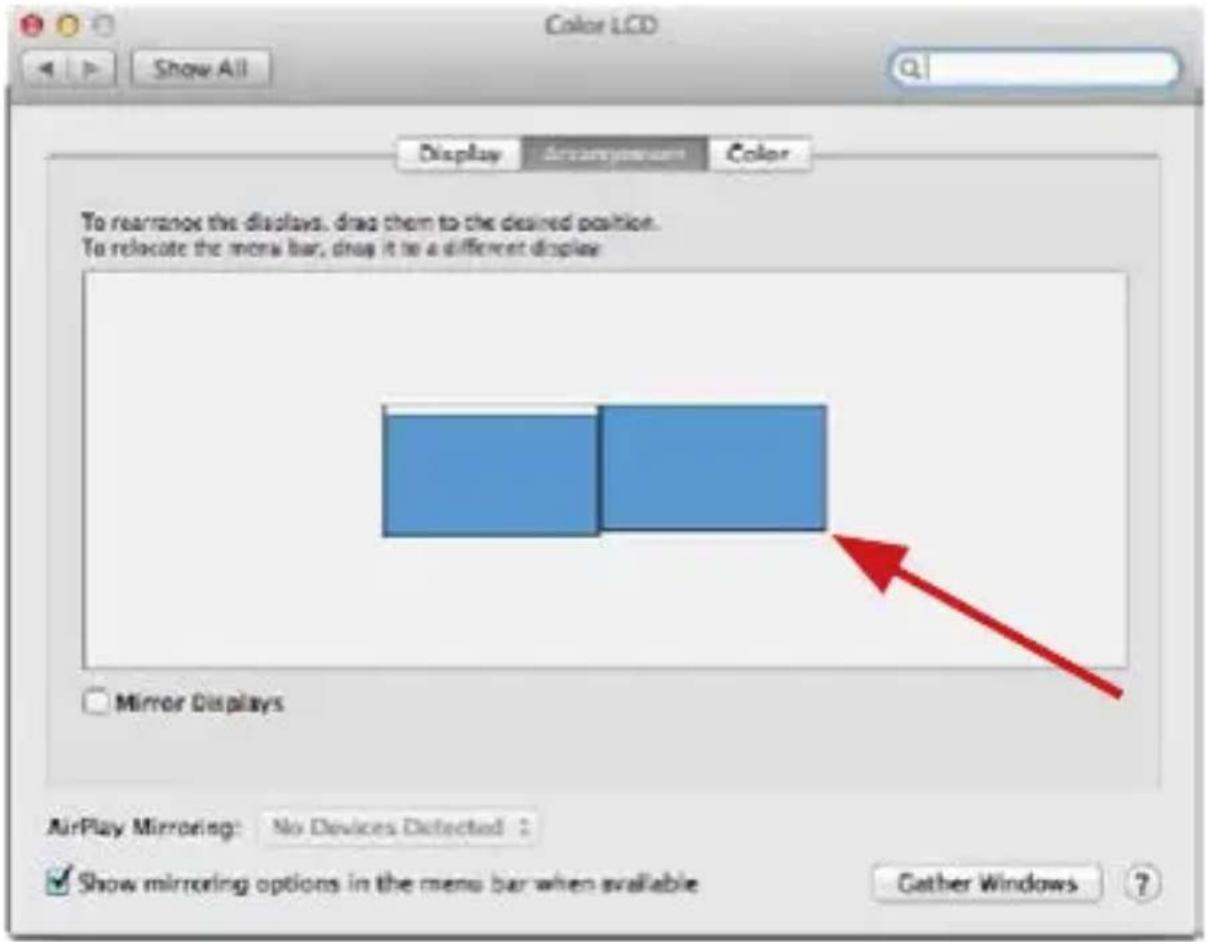

Režim rozšířit: Šipka naznačuje možnost umístění připojeného monitoru vzhledem k Mac monitoru.

i-tec USB-C Metal Nano Docking Station Triple Display + PD

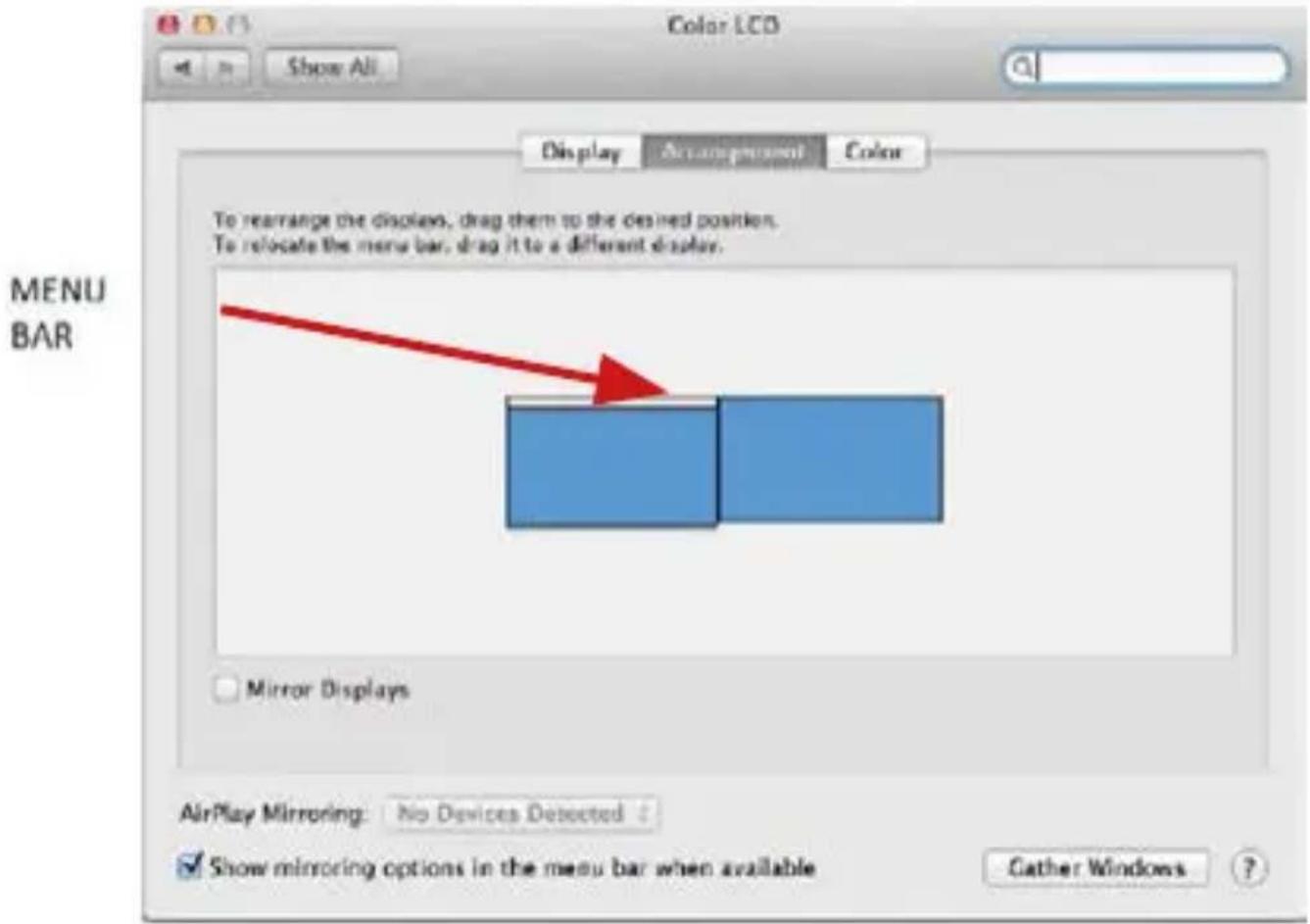

Režim rozšířit: V tomto režimu si můžete zvolit Hlavní monitor přetažením lišty Menu Bar.

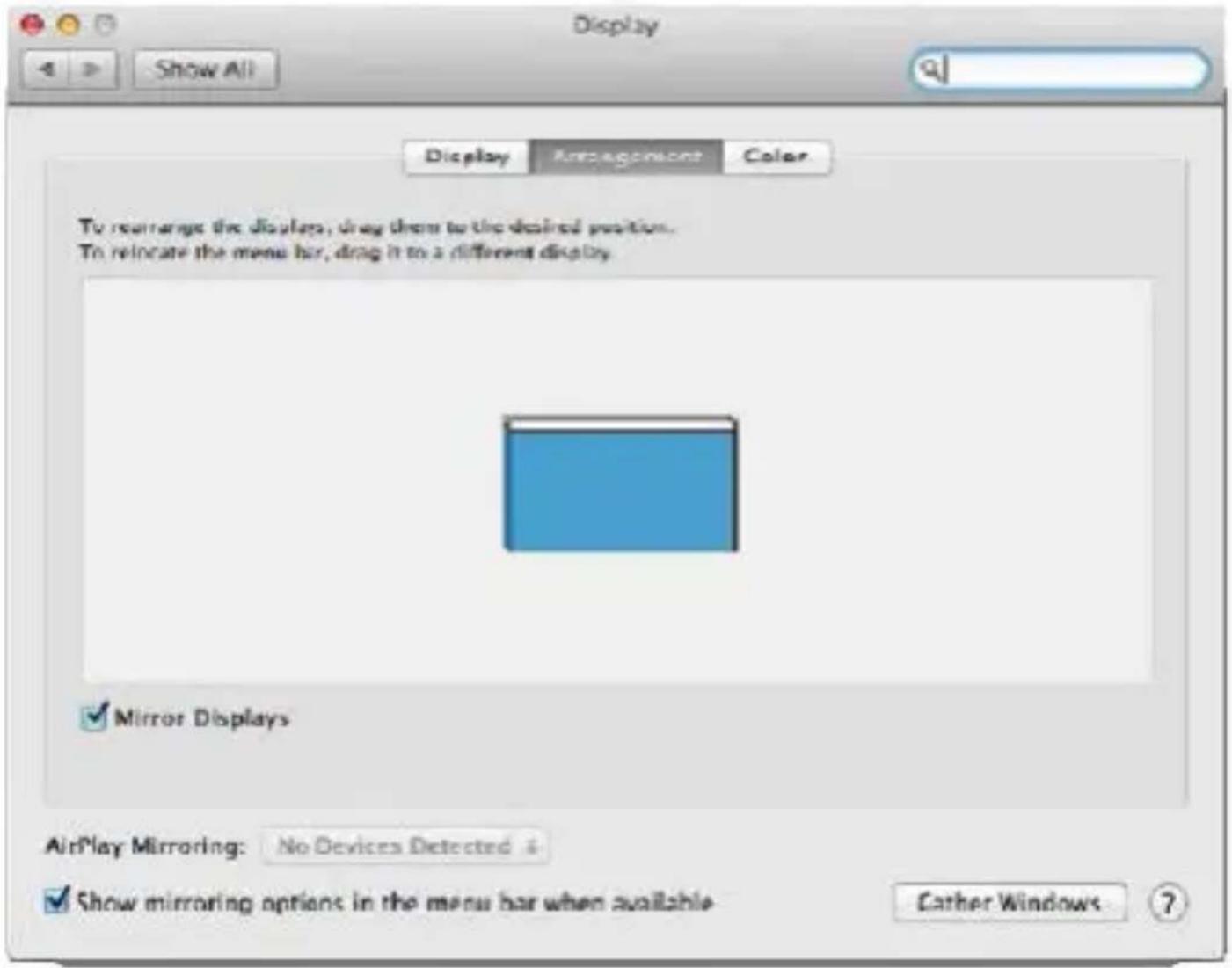

Režim zrcadlit: Lze použít jen v případě, že je nabízen Macem.

Volbou Shromáždit okna si můžete zvolit nastavení odpovídajícího monitoru – Přizpůsobené rozlišení (nabízí využitelná rozlišení), Otočení (Standardní, 90°, 180° a 270°) a Obnovovací frekvence (jestli je nabízena). Podle používaného monitoru jsou tyto možnosti nastavení:

i-tec USB-C Metal Nano Docking Station Triple Display + PD

Varianta zobrazení 1

Varianta zobrazení 2

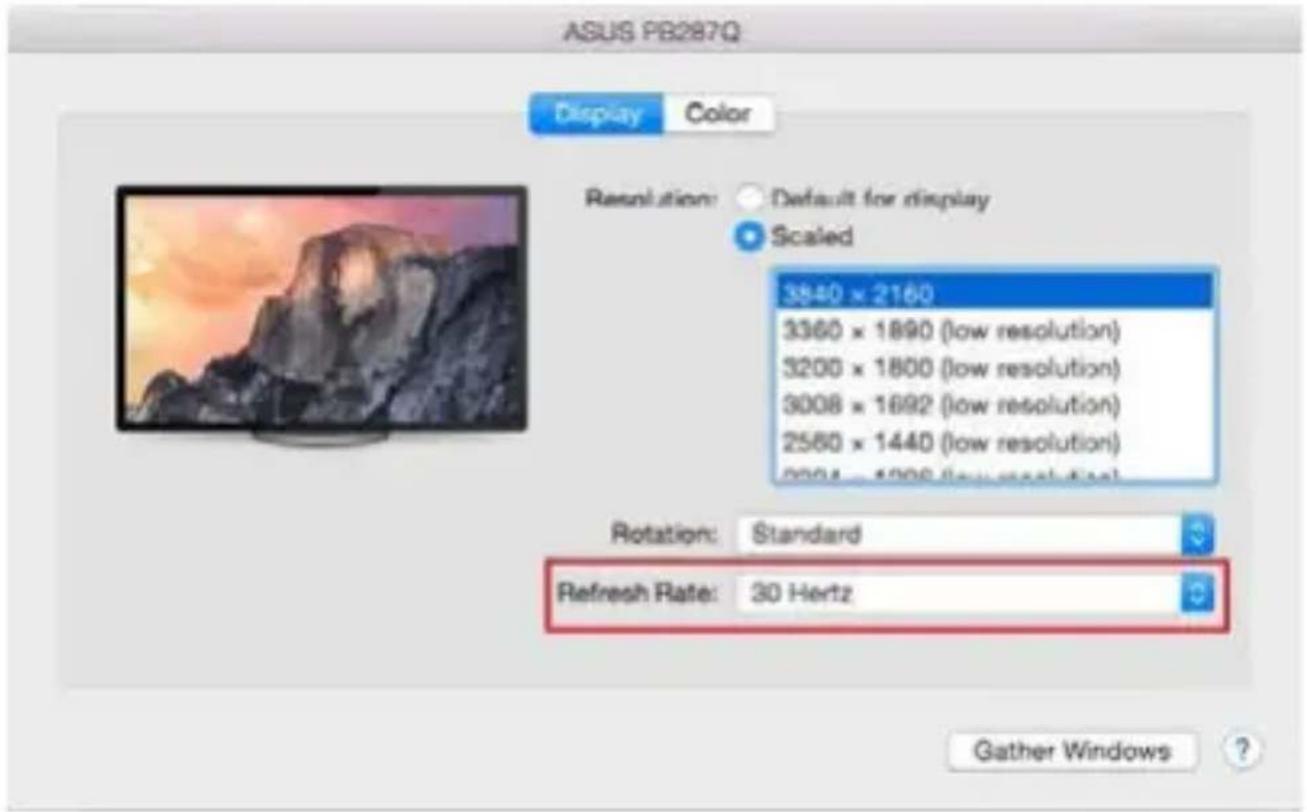

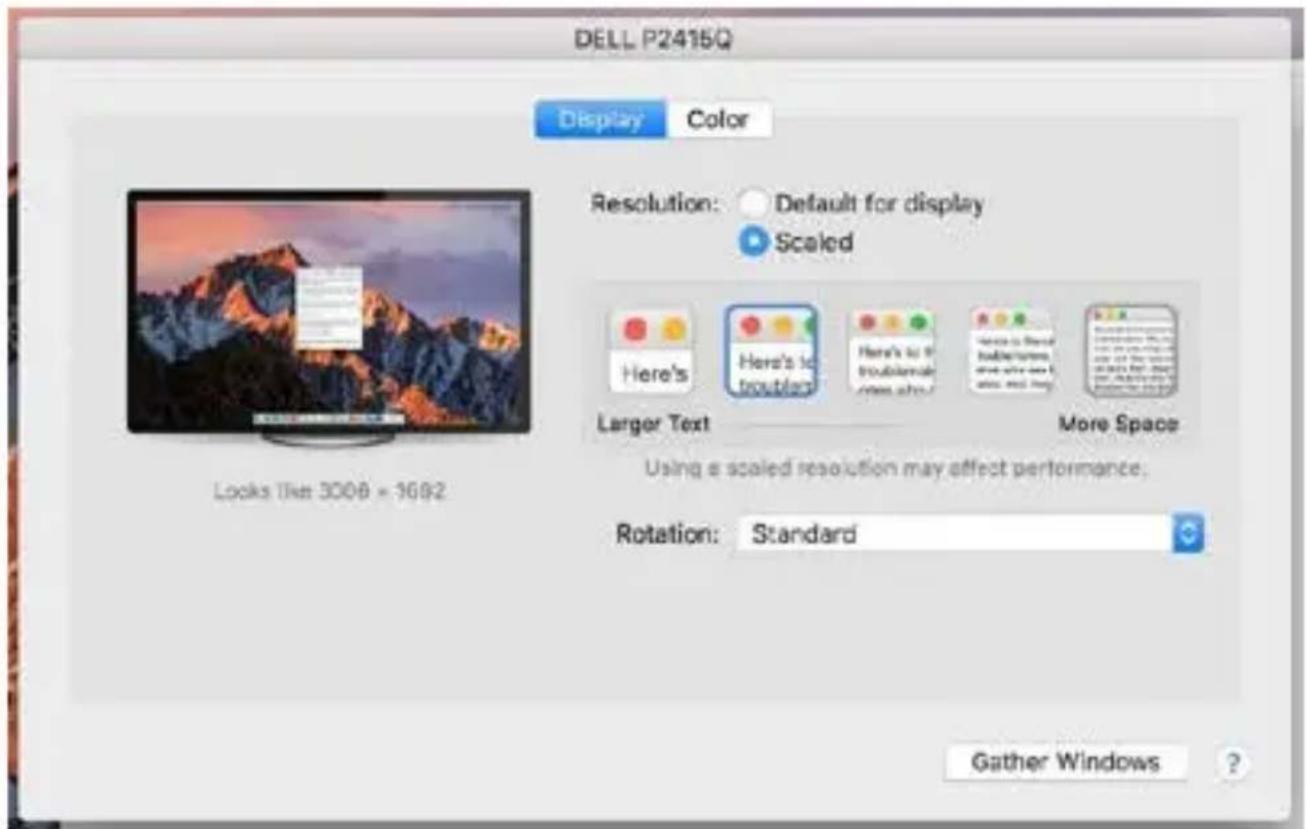

V Přizpůsobeném režimu klikněte na Vámi vybranou ikonku, pod obrazovkou se popíše dané rozlišení (zde vzhledově 3008x1692 = 4K@30Hz)

Režim zavřeného displeje – práce na připojeném externím monitoru, když je monitor Macu sklopený, je možná pouze, když je Mac napájen a je připojena myš a klávesnice. Bližší informace najdete zde:

Při napájení z baterie je použití HDMI monitoru omezeno Macem. V některých případech lze při problémech se zobrazením toto vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu Macu a jeho opětovným připojením asi po 10 s. Vyčkejte na dokončení připojení všech periférií. Převážnou část problémů s obnovením obrazovky na připojeném monitoru po uspání Macu, po použití spořiče, po restartu Macu, po vypnutí / zapnutí Macu lze vyřešit stejným způsobem.

BEZPEČNOSTNÍ POKYNY

• Nevystavujte extrémním teplotám a vlhkosti vzduchu.
• Používejte zařízení na plochých podložkách – vyvarujete se tím sklouznutí a pádu na zem.
• Uschovejte manuál pro pozdější možné použití.

V součinnosti se servisním oddělením:

• Ověřte funkčnost po pádu do vody nebo na zem.
• Ověřte funkčnost při prasknutí krytu.
• Reklamujte zařízení nefungující dle manuálu.

ČASTO KLADENÉ OTÁZKY

K dispozici na našem webu www.i-tec.cz v záložce „FAQ“ u tohoto produktu.

DEFINICJE

Dôležité: Při odpojení USB-C adaptéru dojde k restartování dokovací stanice a odpojení a znovu připojení všech připojených zařízení.

• Režim Zrkadlit' / Duplikovat' (Mirror): na obrazovke zvol'te 2. Monitor, pre viac monitorov → Duplikovat' toto zobrazenie → OK.
• Režim Rozšířit' (Extend): na obrazovke zvol'te 2. Monitor

i-tec USB-C Metal Nano Docking Station Triple Display + PD

Režim rozšířit: V tomto režime si môžete volit Hlavný monitor presunutím lišty Menu Bar.

Variant zobrazenia 2
V Prispôsobenom režime kliknite na Vami vybranú ikonku, pod obrazovkou sa zobrazí dané rozlíšenie

Toto zařízení je označeno výše uvedeným recyklačním symbolem. To znamená, že na konci doby života zařízení musíte zajistit, aby bylo uloženo odděleně na sběrném místě, zřízeném pro tento účel a ne na místech určených pro ukládání běžného netříděného komunálního odpadu. Přispěje to ke zlepšení stavu životního prostředí nás všech. (Pouze pro Evropskou unii)
