INSTRUKCJA OBSŁUGI C31NANODOCKPROPD i-TEC

Upewnij się, że uważnie przeczytałeś instrukcji obsługi. Szczegółowy podręcznik jest dostępny na naszej stronie internetowej www.i-tec.cz/pl/ w zakładce “Instrukcje, sterowniki”. W razie jakichkolwiek problemów, skontaktuj się z naszym serwisem pod adresem:

[e-mail]

SK

Interfejs/port/złącze/wejście/gniazdo - miejsce, w którym fizycznie łączą się dwa urządzenia.

Kontroler - półprzewodnikowy komponent (tzw. Chipset) w laptopie, tablecie, komputerze itp. Zapewniający działanie portu.

USB-C - nowy standard i symetryczne złącze. Umożliwia szybsze ładowanie, zapewnia zasilanie, ma podwójną rolę (może być hostem lub urządzeniem), obsługuje tryby alternatywne (DisplayPort, MHL, Thunderbolt).

Tryby alternatywne (Alt mode) - obsługiwane tryby specjalne dla złącza USB-C. Obecnie najpopularniejsze tryby to DisplayPort/DockPort, MHL, Thunderbolt. Urządzenie z tą funkcją na porcie i kablu umożliwia transmisję wideo, zachowując jednocześnie inne funkcje portu (do przesyłania danych i ładowania przez Power Delivery).

DisplayPort/DockPort Alt mode - ten tryb umożliwia transmisję wideo przez port USB-C i kabel.

USB-C Power Delivery/Data (USB-C PD) - opcjonalna właściwość złącza USB-C. Port obsługujący tę właściwość może być zarówno portem ładującym jak i portem ładowanym, oznacza to że proces ładowania może się odbywać w dwóch kierunkach w zależności od sytuacji i podłączonych urządzeń. Obsługuje 10 W do 100 W obciążenia (zakres w profilach 1-5).

USB 3.1/3.0/2.0 - standard interfejsu/portu USB do podłączania różnych urządzeń USB. Korzystanie z interfejsu USB typu A umożliwia podłączenie różnych urządzeń USB do stacji dokującej lub adaptera. Port USB typu B służy do podłączania stacji dokującej lub adaptera do laptopa, tabletu lub komputera.

HDMI/DisplayPort - standard cyfrowego in portu używanego do podłączania monitorów i innych urządzeń wyświetlających.

Audio - oznaczenie wejścia dźwięku (mikrofon) lub urządzeń wyjściowych (słuchawki/głośniki).

Ważna informacja:

Aby w pełni wykorzystać potencjał stacji dokującej, ważne jest, aby procesor graficzny laptopa obsługiwał DisplayPort 1.4.

Jeśli procesor graficzny w laptopie obsługuje DisplayPort 1.2, stacja dokująca będzie działać, ale ograniczy maksymalną dostępną rozdzielczość monitorów zewnętrznych. Aby uzyskać więcej informacji, zobacz sekcję SPECYFIKACJE.

Informacja dla systemu macOS: system macOS nie obsługuje technologii MST (2 i więcej monitorów w trybie rozszerzonym). Żadna stacja

dokująca korzystająca z USB-C DisplayPort Alt Mode nie obsługuje połączenia dwóch lub więcej monitorów w MacOS. Na to zezwalają tylko stacje dokujące z Thunderbolt 3 lub DisplayLink.

1 2 3 4 5 6 7 8 9 10

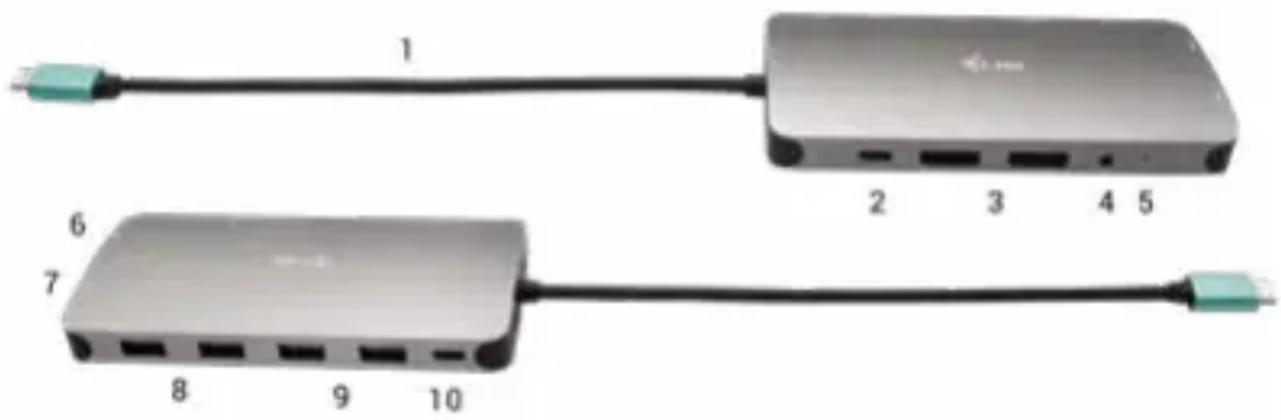

DOCKING STATION DESCRIPTION

1. Kabel z konektorem USB-C
2. Port USB-C Power Delivery - do ładowania urządzeń obsługujących technologię Power Delivery
3. 2x DisplayPort
4. 3.5 mm Combo Audio Jack (2.1 CH)
5. Sygnalizacja LED
6. Ethernet GLAN RJ-45 port – do podłączenia sieci Ethernet / routera / switcha / HUBa oraz do Internetu
7. HDMI
8. 2x USB-A 2.0 port – do podłączania urządzeń USB
9. 2x USB-A 3.0 port – do podłączania urządzeń USB
10. USB-C 3.1 Gen 1 port – do podłączania urządzeń USB

SPECYFIKACJA

• 1x zintegrowany kabel USB-C do podłączenia urządzenia (22 cm)
  • Power Delivery: 100 W.
• Porty wideo: 2x DisplayPort, 1x HDMI
• Rozdzielczość:

USB-C/Thunderbolt™3 z obsługą DisplayPort 1.4

1 monitor - 1x DP lub 1x HDMI - do 4K/60 Hz

2 monitory - 1x HDMI + 1 DP lub 1x DP + 1x DP - do 2x 4K/30 Hz

i-tec USB-C Metal Nano Docking Station Triple Display + PD

2 monitory - 1x HDMI + 1 DP lub 1x DP + 1x DP - do 2x 1440p/60 Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - do 3x 1080p/60 Hz

USB-C/Thunderbolt™3 z obsługą DisplayPort 1.2

1 monitor - 1x DP lub 1x HDMI - do 4K/30 Hz

2 monitory - 1x HDMI + 1 DP lub 1x DP + 1x DP - do 2x 1080p/60 Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - do 3x 1080p/30 Hz
3 monitory - 1x HDMI + 1x DP + 1x DP - do 1x 1080p/60 Hz + do 2x 720p/60 Hz

• 1x port USB-C Gen 1 (tylko dane)
• 1x port USB-C PD (tylko zasilanie)
• 2x port USB 3.1 Gen 1
- 2x port USB 2.0
• 1x port Ethernet GLAN RJ-45 (Realtek RTL8153)
• 1x port Combo Audio 3,5 mm
- Sygnalizacja LED
- System operacyjny: Windows 10, macOS X, Android, Chrome OS i Linux z najnowszymi aktualizacjami
• Wymiary produktu: 127 x 60 x 19 mm
• Waga produktu: 110 g

WYMAGANIA SYSTEMOWE

Wymagania sprzętowe: Urządzenie z wolnym portem USB-C lub Thunderbolt

Wymagania dla funkcji Power Delivery: Urządzenie z wolnym portem USB-C lub Thunderbolt 3 z obsługą Power Delivery.

Wymagania dotyczące wyjścia wideo: Urządzenie z wolnym portem USB-C z obsługą alternatywnego trybu DisplayPort lub portem Thunderbolt 3.

System operacyjny: Windows 10, macOS X, Android, Chrome OS i Linux z najnowszymi aktualizacjami

INSTALACJA STEROWNIKÓW

Windows 10 32/64bit: Po podłączeniu, sterowniki dla stacji dokującej są instalowane automatycznie z systemu. Przed rozpoczęciem instalacji upewnij się, że Twój system ma zainstalowane najnowsze sterowniki dla urządzeń oraz aktualizowany BIOS.

Mac OS X: Instalacja sterowników w Max OS X następuję automatycznie. Przed rozpoczęciem instalacji upewnij się, że Twój Mac ma zainstalowane najnowsze OS dla urządzeń.

PODŁĄCZANIE MONITORA WYŚWIETLACZA/HDMI

Stacja dokująca jest wyposażona w 2x DisplayPort i 1x HDMI porty do podłączenia zewnętrznych monitorów, projektorów lub telewizorów z interfejsem DisplayPort/HDMI. Układ graficzny, który jest „sercem” stacji dokującej, obsługuje rozdzielczość do 1x 4K 3840 x 2160 przy 60 Hz. Użyj wysokiej jakości kabla DisplayPort/HDMI, aby podłączyć monitor do stacji dokującej.

PODŁĄCZENIE DO LAN

Port GLAN RJ-45 daje możliwość podłączenia do sieci Ethernet, do routera / switcha oraz internetu. Prędkość 10 / 100 / 1000 Mbps.

PODŁĄCZANIE URZĄDZEŃ USB

Można używać portu USB 3.0 do podłączania klawiatury, myszy, dysków zewnętrznych, drukarek i innych urządzeń lub można używać do podłączenia HUBA USB dzięki któremu można uzyskać dodatkowe wolne porty USB.

ŁADOWANIE

Stacja dokująca umożliwia ładowanie mobilnych urządzeń USB takich jak smartfony, czytniki e-book, odtwarzacze multimedialne, tablety. Wystarczy podłączyć oryginalnym kablem urządzenie które ma być ładowane dol portu USB stacji dokującej. Jeśli urządzenie nie ładuje się, podłącz oryginalny lub uniwersalny zasilacz USB-C do portu zasilania USB-C w stacji dokującej.

ŁADOWANIE ZA POMOCA POWER DELIVERY

Stacja dokująca umożliwia zasilanie USB-C Power Delivery, które jest przeznaczone do zasilania podłączonego urządzenia „matki” za pomocą oryginalnego lub uniwersalnego zasilacza sieciowego ze złączem USB-C.

Ważne: Przy odłączeniu adapteru USB-C dochodzi do restartu dokującej oraz odłączenia i ponownego załączenia wszystkich urządzeń podłączonych.

W pełni kompatybilne urządzenia / systemy (tryb alternatywny i zasilanie)

USB-C to nowy standard o wielu zastosowaniach, a informacje o zgodności są złożone. Niektóre urządzenia / systemy USB-C obsługują wyjście wideo w trybie Alt, a inne nie. Niektóre mogą być zasilane i ładowane przez USB-C Power Delivery, a inne nie.

Częściowo kompatybilne urządzenia (obsługa trybu alternatywnego lub dostarczania zasilania, nie obu)

Wiele obecnych urządzeń USB-C, które obsługują wyjście wideo w trybie Alt Mode, nie obsługuje ładowania USB-C Power Delivery.

Te urządzenia ładujące nadal wymagają oryginalnych ładowarek.

I odwrotnie, niektóre telefony i tablety ze złączem USB-C można ładować za pośrednictwem funkcji Power Delivery, ale większość nie obsługuje wyjścia wideo w trybie alternatywnym.

Niezgodne urządzenia / systemy

Stacja dokująca opiera się na nowych funkcjach wprowadzonych w USB 3.1 i jako taka, funkcja USB-C Power Delivery nie jest wstecznie kompatybilna z USB 3.0 / 2.0 do ładowania starszych urządzeń. Ponadto konwertery USB-A 3.0 / 2.0 (męskie) na USB-C (żeńskie) do podłączania urządzeń USB-C w portach USB-A 3.0 stacji dokującej nie są kompatybilne. Większość obecnych telefonów i tabletów z portem USB-C nie obsługuje wyjścia wideo w trybie alternatywnym, a niektóre nie obsługują dostarczania zasilania przez USB-C. Sprawdź przydatność tych technologii w dokumentacji urządzenia lub skontaktuj się z producentem urządzenia.

UŻYTKOWANIE W SYSTEMIE WINDOWS

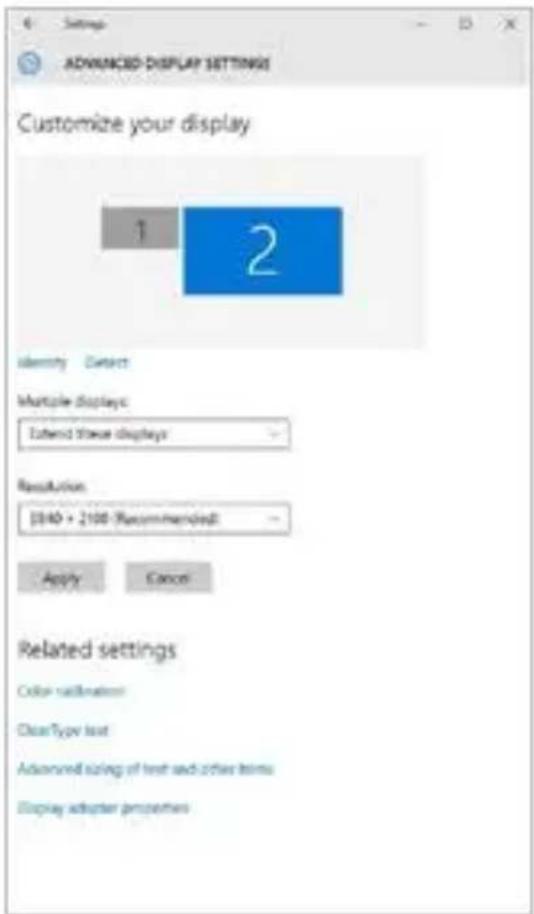

Zaawansowana konfiguracja wyjścia grafiki - po podłączeniu monitora kliknij pulpit prawym przyciskiem myszy i wybierz „Ustawienia ekranu”. Tutaj możesz wybrać monitor, którego chcesz użyć, wybrać rozdzielczość i częstotliwość odświeżania.

Klikając na drugim monitorze, a przesuwając go można umieścić monitor zgodnie z wymaganiami w stosunku do pierwotnego monitora Twojego notebooka / tableta

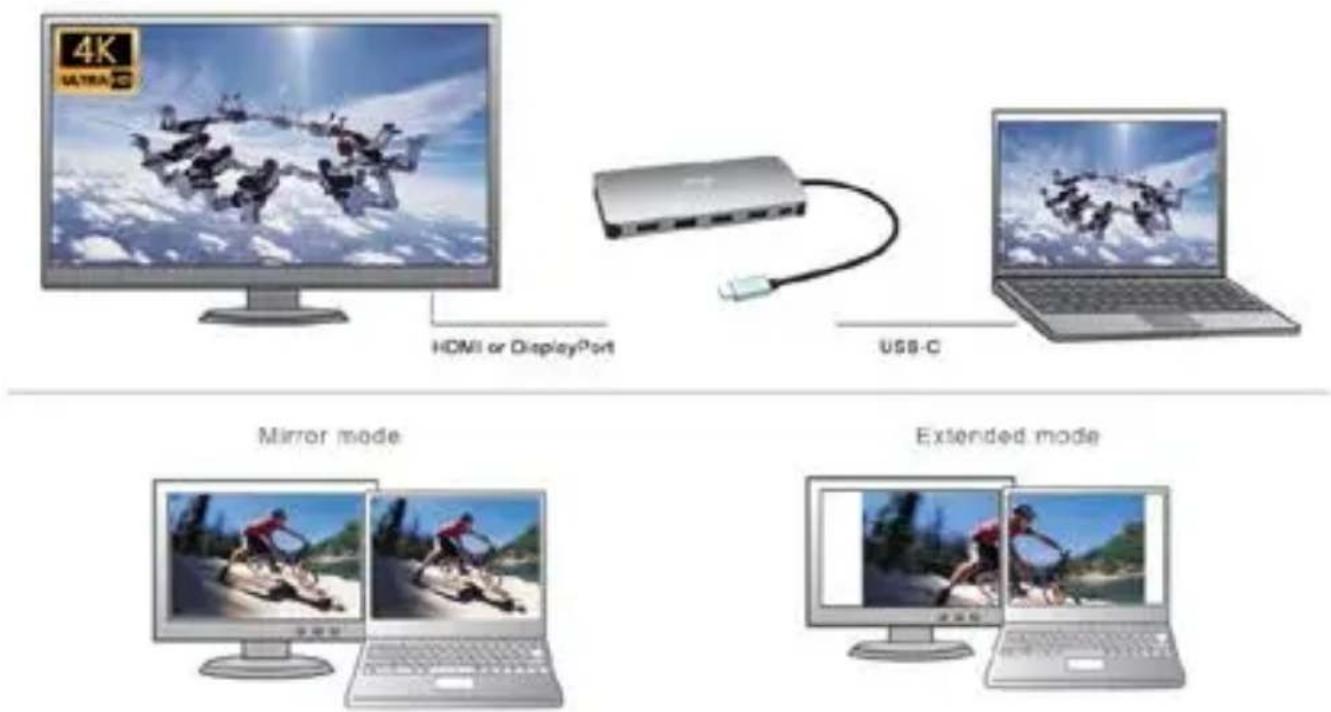

Teraz można ustawić Rozszerzenie oraz tryb Lustrzany (Mirror):

• Tryb Mirror: na monitorze wybierz 2-gi monitor, wybierz kilka monitorów. Lustro obrazu → OK.
• Tryb Rozszerzenie: na monitorze wybierz 2-gi monitor.

i-tec USB-C Metal Nano Docking Station Triple Display + PD

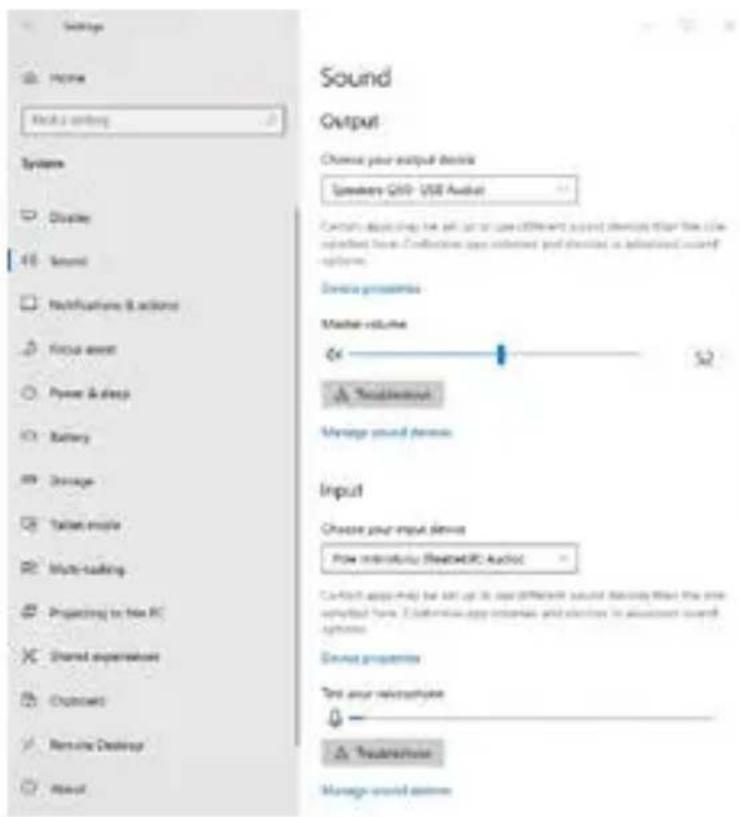

Ustawienia dźwięku: Start → System → Dźwięk

Tryb czuwania / hibernacji (Standby / Hibernate) – po włączeniu laptopa / tableta z trybu gotowości / hibernacji wyświetla się podstawowy monitor, więc zaleca się stosować monitor, który jest zintegrowany z laptopem / tabletem jako podstawowy.

Tryb Klonuj (Mirror) – podłączony monitor ustawia automatycznie parametry oryginalnego monitora w systemie, tj. jeśli ustawisz tryb Klonuj i zintegrowany monitor posiada rozdzielczość 1280x1024, ekran jest nadawany w rozdzielczości do 1280x1024 (nawet jeśli zostanie ustawiony na wyższą rozdzielczość).

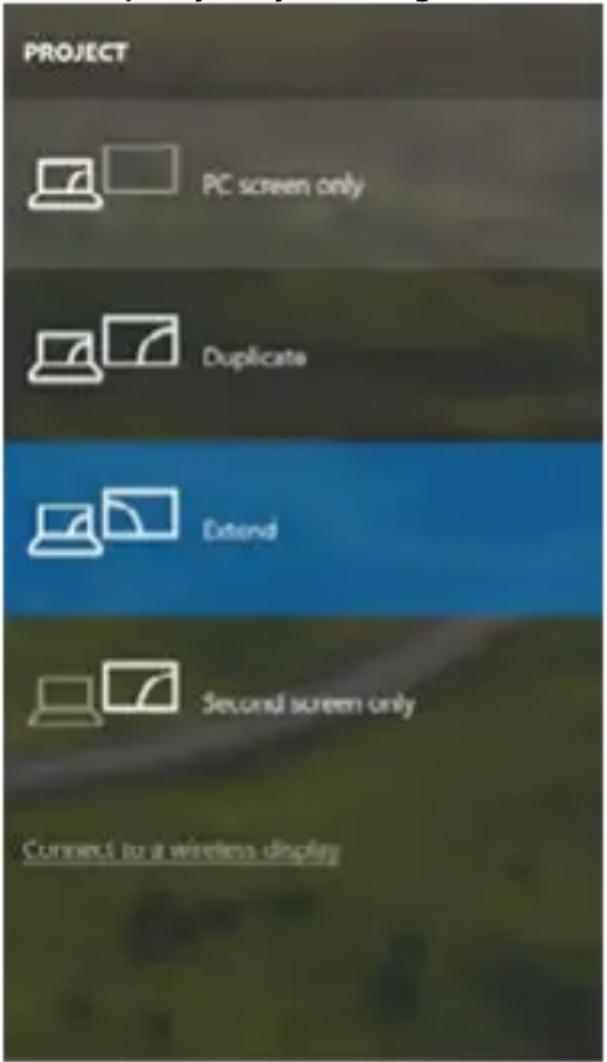

Za pomocą kombinacji klawiszy „Windows + P“ klawiatury można łatwo kontrolować pracę monitorów – w Win 10 można wybrać: Tylko komputer, Klonować, Powiększyć, Tylko drugi ekran.

Wybór monitora w Windows 10

KORZYSTANIE W SYSTEMIE MAC OS X

Informacja dla systemu macOS: system macOS nie obsługuje technologii MST (2 i więcej monitorów w trybie rozszerzonym). Żadna stacja dokująca korzystająca z USB-C DisplayPort Alt Mode nie obsługuje połączenia dwóch lub więcej monitorów w MacOS. Na to zezwalają tylko stacje dokujące z Thunderbolt 3 lub DisplayLink.

Po podłączeniu monitora ekran może zacząć migotać, co jest normalnym zjawiskiem, po kilku chwilach, gdy obraz się ustabilizuje będzie można rozpocząć ustawienia ekranu: System Preferences-Displays:

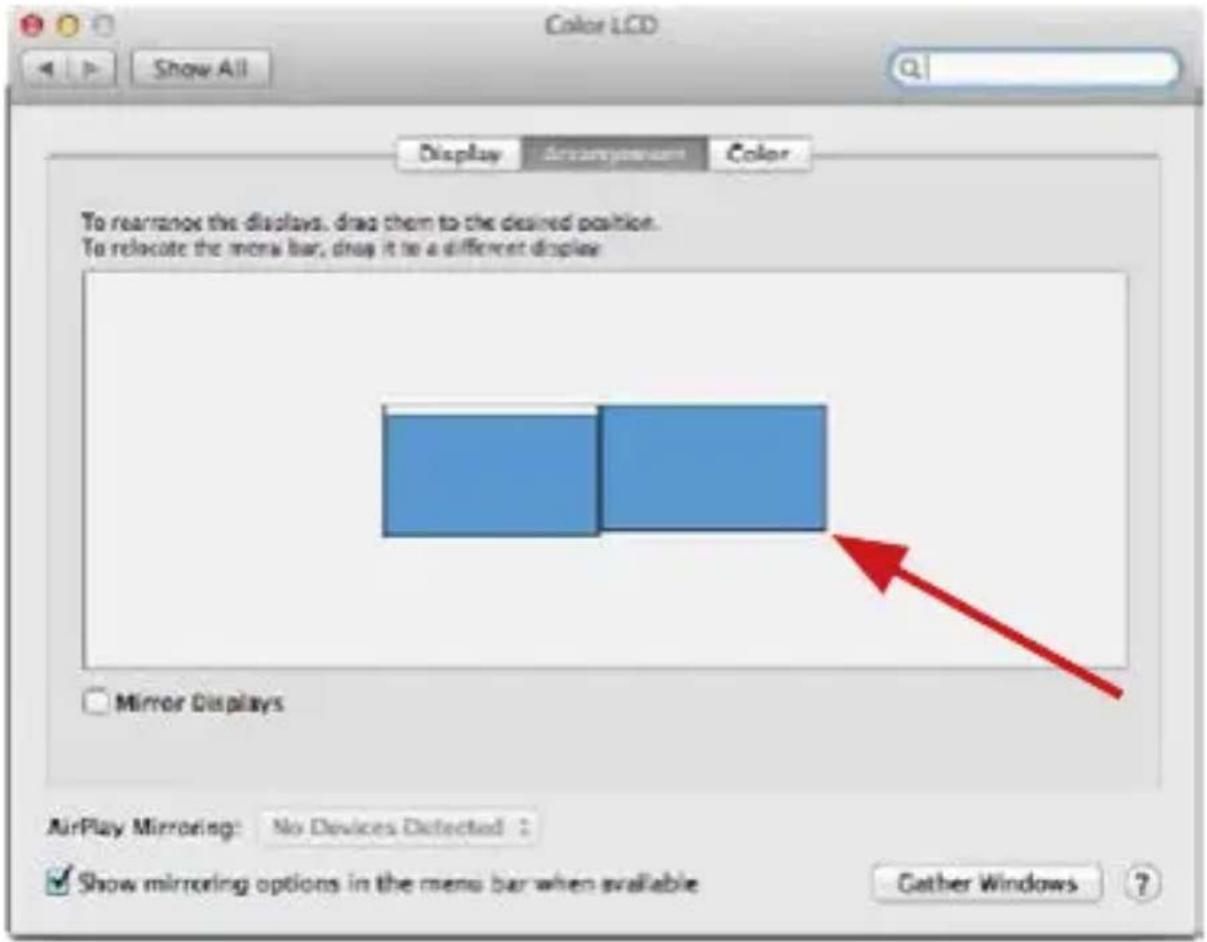

Wybierz Arrangement i w domyślnym trybie pulpit rozszerzony (Expanded desktop) wybierz nowy monitor i przesuń go jeśli to konieczne tak aby jego umiejscowienie było odpowiednie. Jeżeli wybierzesz tryb lustrzany (Mirror displays) to rozdzielczość monitorów automatycznie zostanie dostosowana do ich parametrów i maksymalnej możliwej do osiągnięcia rozdzielczości. Cofając wybór trybu Mirror, automatycznie włączony zostanie tryb Expanded desktop.

Tryb Rozszerzenie: Strzałka wskazuje możliwe umiejscowienie podłączonego monitora.

i-tec USB-C Metal Nano Docking Station Triple Display + PD

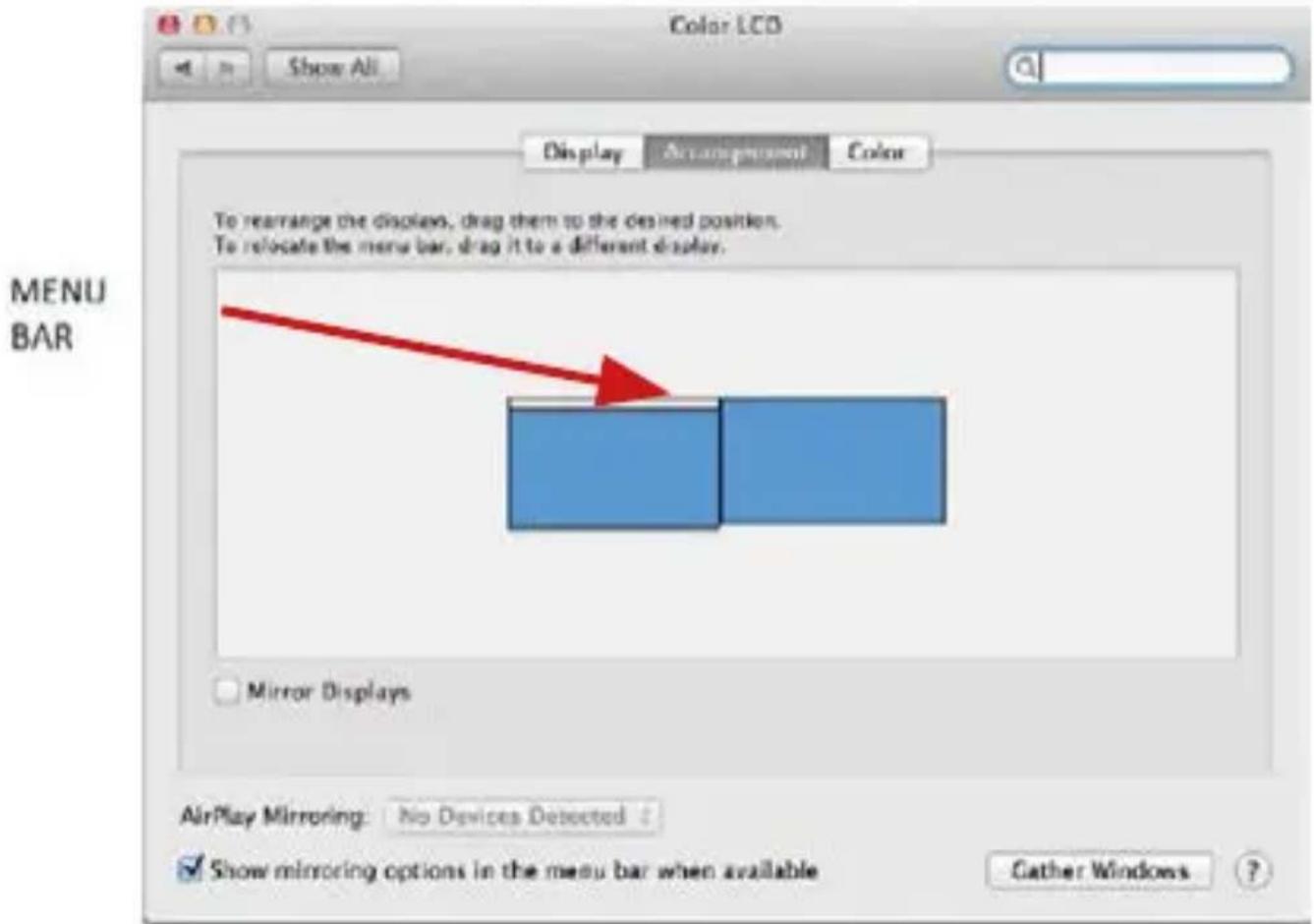

Tryb Rozszerzenie: W trybie rozszerzonym można wybrać który z ekranów ma być ekranem głównym, przeciągając pasek menu.

Tryb Mirror: Tryb ten można wybrać tylko gdy jest obsługiwany przez Mac.

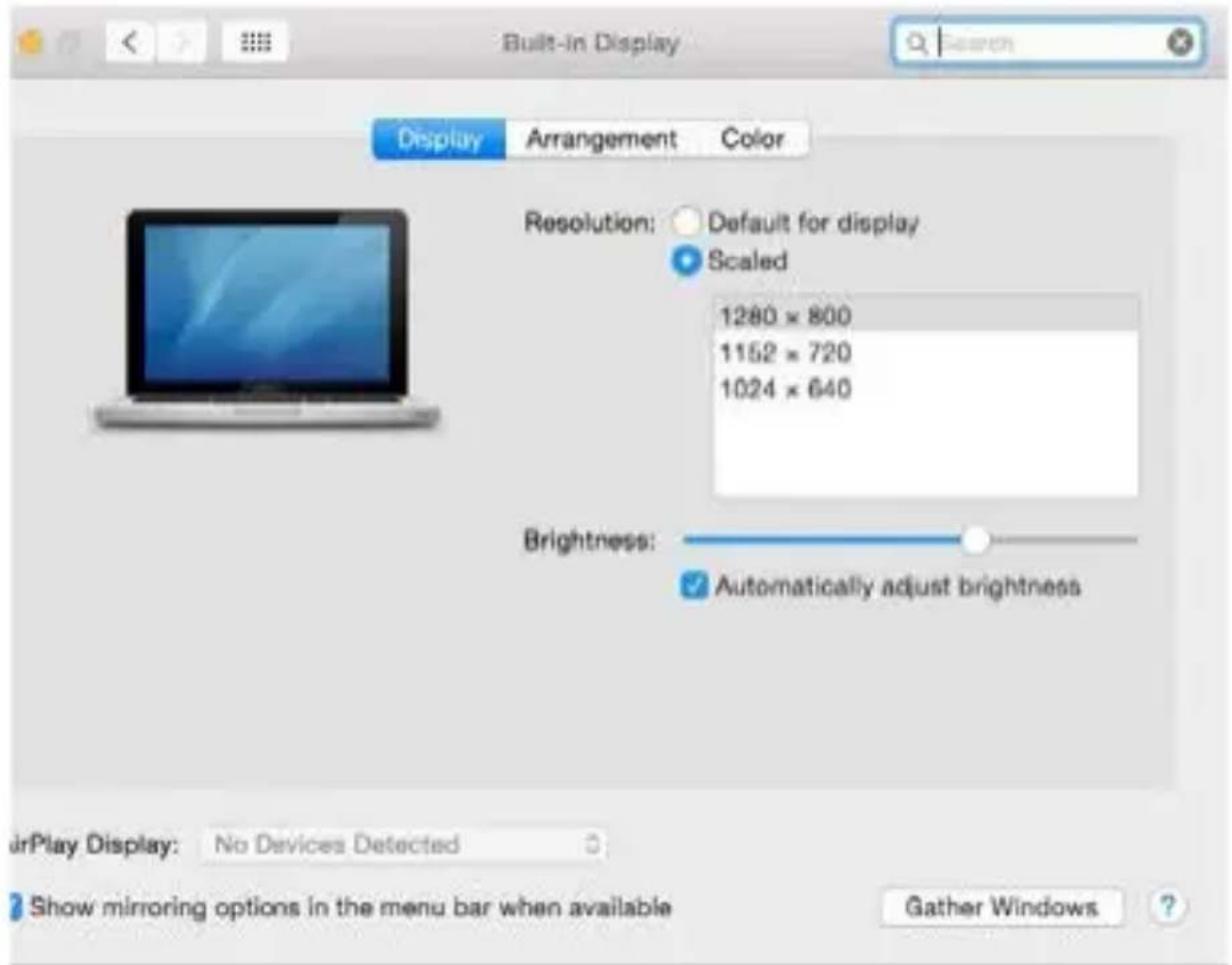

Gather Windows: Wybierając tę opcję można zmienić ustawienia dot. monitora – Skalowanie, zmiana rozdzielczości, rotacja (standard, 90°, 180° i 270°), częstość odświeżania (jeśli dostępna).

i-tec USB-C Metal Nano Docking Station Triple Display + PD

W trybie skalowanym wybierz pożądaną ikonę, poniżej ekranu ukazana jest rozdzielczość (tutaj 3008x1692 = 4K@30Hz)

Tryb zamkniętego ekranu – muszą zostać spełnione 4 warunki, aby MacBook się nie wyłączyć. MacBook musi być podłączony do zasilania, podłączone muszą być również klawiatura zewnętrzna, mysz i monitor. Następnie można MacBooka zamknąć i pracować tylko na monitorze zewnętrznym. Więcej informacji można znaleźć tutaj: https://support.apple.com/euro-en/HT201834

W przypadku zasilania z baterii korzystanie z monitora HDMI jest ograniczone przez Mac. W niektórych przypadkach problemy z wyświetlaniem można rozwiązać, odłączając kabel dokowania USB 3.0 od portu USB Mac 3.0 i podłączając go ponownie po około 10 sekundach. Trzeba zaczekać na połączenie wszystkich urządzeń peryferyjnych. Większość problemów z odzyskiwaniem ekranu na podłączonym monitorze po zawieszeniu komputera Mac, po wygaszaczu ekranu, po ponownym uruchomieniu Maca, po wyłączeniu / włączeniu Maca można rozwiązać w ten sam sposób.

INSTRUCKJE BEZPIECZEŃSTWA

• Nie narażać na działanie wysokich temperatur i wysokiej wilgotności.
• Nie zakrywać, ryzyko zapłonu.
• Używać urządzenia na powierzchniach płaskich w celu uniknięcia upadku.
• Zachować instrukcję do ewentualnego późniejszego użycia.

We współpracy z działem serwisu:

• Sprawdzić funkcjonalność po upadku do wody lub na twarda powierzchnię
• Sprawdzić funkcjonalność gdy obudowa uległa uszkodzeniu
• Odesłać urządzenie gdy nie pracuje zgodnie z instrukcją.

CZĘSTO ZADAWANE PYTANIA

Dostępne na naszych stronach www.i-tec.cz/pl w zakładce „FAQ“ przy niniejszym produkcie.
