S-POWER SYSTEM PSWI 1800 - Panneau solaire MSW - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil S-POWER SYSTEM PSWI 1800 MSW au format PDF.
| Type de produit | Station électrique solaire avec onduleur et panneaux |
| Marque | MSW |
| Modèle | S-POWER SYSTEM PSWI 1800 |
| Puissance nominale | 1800 W |
| Capacité de la batterie | 1400 Wh |
| Type de batterie | LiFePO4 (Lithium Fer Phosphate) |
| Tension de sortie continue (DC) | 12 V (3 prises) |
| Sortie USB | 5 V (4 prises) |
| Tension de sortie alternative (AC) | 230 V (2 prises) |
| Nombre de panneaux solaires inclus | 2 |
| Puissance individuelle des panneaux | 155 W chacun |
| Efficacité de conversion | 23 % |
| Indice de protection (IP) | IP63 |
| Température ambiante de fonctionnement | -10 °C à +50 °C |
| Dimensions de l'onduleur (L × P × H) | 26 × 41,5 × 33 cm |
| Dimensions d'un panneau (L × P × H) | 140 × 125 × 25 cm |
| Poids total | 38,5 kg |
| Méthodes de charge | Panneau solaire et secteur (adaptateur inclus) |
| Fonctions principales | Conversion solaire, stockage d'énergie, alimentation d'appareils |
| Entretien | Nettoyer avec un chiffon doux ; stocker au sec ; charger tous les 3 mois si inutilisé |
| Sécurité | Fusible 10 A, protection surcharge/décharge, disjoncteur |
| Pièces détachées fournies | Fusibles de rechange |
| Informations générales | Utilisation extérieure possible (onduleur à l'abri), conforme CE |
FOIRE AUX QUESTIONS - S-POWER SYSTEM PSWI 1800 MSW
Questions des utilisateurs sur S-POWER SYSTEM PSWI 1800 MSW
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Panneau solaire au format PDF gratuitement ! Retrouvez votre notice S-POWER SYSTEM PSWI 1800 - MSW et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S-POWER SYSTEM PSWI 1800 de la marque MSW.
MODE D'EMPLOI S-POWER SYSTEM PSWI 1800 MSW
Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.
Caractéristiques techniques
| Description du paramètre | Valeur du paramètre |
| Nom de produit | Solární panel s invertorem |
| Modèle | SYSTÈME S-POWER PSWI 1800 |
| Puissance nominale [W] | 1800 |
| Puissance du panneau solaire [W] | 2 x 155 |
| Tension de sortie | DC : 12V (3 prises) / USB : 5V (4 prises) / AC : 230V (2 prises |
| Type de pile | LiFePO4 1400 Wh |
| Efficacité (aux conditions nominales) [%] | 23 |
| Classe de protection IP | IP63 |
| Température ambiante pendant le fonctionnement | -10°C à +50°C |
| Dimensions de l'onduleur (largeur x profondeur x hauteur) [cm] | 26x41,5x33 |
| Dimensions du panneau solaire (largeur x profondeur x hauteur) [cm] | 140x125x25 |
| de roue [kg] | 38,5 |
1. Description générale
Le manuel d'utilisation est conçu pour aider à l'utilisation sûre et sans problème de l'appareil. Le produit est conçu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes.
N'UTILISEZ PAS L'APPAREIL SI VOUS N'AVEZ PAS LU ET COMPRIS ATTENTIVEMENT CE MANUEL DE L'UTILISATEUR.
Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement des tâches de maintenance. Les données techniques et les spécifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. Le dispositif est conçu pour réduire au minimum les risques d'émission sonore, en tenant compte des progrès technologiques et des possibilités de réduction du bruit.
Légende
| CE | Le produit satisfait aux normes de sécurité en vigueur. |
  | Lire les instructions avant utilisation.Le produit doit être recyclé. |
 | AVERTISSEMENT! ou ATTENTION ! ou SOUVENEZ-VOUS ! Applicable à la situation donnée.(panneau d'avertissement général) |
 | ATTENTION! Avertissement de choc électrique ! |
N'OUBLIEZ PAS ! Les schémas de ce manuel sont fournis à titre indicatif uniquement et certains détails peuvent différer du produit réel.
2. Sécurité d'utilisation
ATTENTION!
Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner des blessures graves ou même la mort.
Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant:
2.1. Sécurité électrique
a) La fiche doit s'adapter à la prise. Ne pas modifier la fiche de quelque manière que ce soit. L'utilisation de fiches d'origine et de prises correspondantes réduit le risque d'électrocution.
b) Évitez de toucher les éléments mis à la terre tels que les tuyaux, les radiateurs, les chaudières et les réfrigérateurs. Il existe un risque accru d'électrocution si l'appareil mis à la terre est exposé à la pluie, entre en contact direct avec une surface mouillée ou fonctionne dans un environnement humide. L'eau pénétrant dans l'appareil augmente le risque d'endommagement de l'appareil et de choc électrique.
c) Ne pas toucher à l'appareil avec des mains mouillées ou humides.
d) Utilisez le câble uniquement pour l'usage auquel il est destiné. Ne l'utilisez jamais pour transporter l'appareil ou pour débrancher la fiche d'une prise. Gardez le câble à l'écart des sources de chaleur, de l'huile, des arêtes vives ou des pièces mobiles. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique.
e) Si vous travaillez avec l'appareil à l'extérieur, assurez-vous d'utiliser une rallonge adaptée à une utilisation en extérieur. L'utilisation d'une rallonge adaptée à une utilisation en extérieur réduit le risque de choc électrique.
f) Si l'utilisation de l'appareil dans un environnement humide ne peut être évitée, un dispositif à courant résiduel (RCD) doit être installé. L'utilisation d'un RCD réduit le risque de choc électrique.
g) N'utilisez pas l'appareil si le cordon d'alimentation est endommagé ou présente des signes évidents d'usure. Un cordon d'alimentation endommagé doit être remplacé par un électricien qualifié ou le centre de service du fabricant.
h) Pour éviter les chocs électriques, ne plongez pas le cordon, la fiche ou l'appareil dans l'eau ou tout autre liquide. N'utilisez pas l'appareil sur des surfaces mouillées.
i) Empêchez l'appareil de se mouiller. Risque d'électrocution !
2.2. Sécurité au travail
a) Assurez-vous que le lieu de travail est propre et bien éclairé. Un lieu de travail désordonné ou mal éclairé peut entraîner des accidents. Essayez d'anticiper, observez ce qui se passe et faites preuve de bon sens lorsque vous travaillez avec l'appareil.
b) Si vous ne savez pas si le produit fonctionne correctement ou si vous constatez des dommages, veuillez contacter le centre de service du fabricant.
c) Seul le centre de service du fabricant peut effectuer des réparations sur le produit. N'essayez pas de faire des réparations vous-même !
d) En cas d'incendie, utilisez un extincteur à poudre ou à dioxyde de carbone (CO2) (un extincteur destiné à être utilisé sur des appareils électriques sous tension) pour l'éteindre.
e) I est interdit aux enfants ou aux personnes non autorisées d'accéder à un poste de travail. Une distraction peut entraîner une perte de contrôle de l'appareil.
f) U tilisez l'appareil dans un espace bien aéré.
g) V euillez conserver ce manuel à portée de main pour référence future. Si cet appareil est transmis à un tiers, le manuel doit être transmis avec lui.
h) Conservez les éléments d'emballage et les petites pièces de montage dans un endroit inaccessible aux enfants.
i) Si cet appareil est utilisé avec un autre équipement, les autres instructions d'utilisation doivent également être suivies.
2.3. Sécurité personnelle
a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade ou sous l'influence d'alcool, de narcotiques ou de médicaments qui peuvent altérer considérablement la capacité d'utilisation de l'appareil.
b) L 'appareil n'est pas conçu pour être manipulé par des personnes (y compris des enfants) ayant des fonctions mentales et sensorielles limitées ou des personnes manquant d'expérience et/ou de connaissances, à moins qu'elles ne soient supervisées par une personne responsable de leur sécurité ou qu'elles aient reçu des instructions sur la façon d'utiliser l'appareil. appareil.
c) Lo r sque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves.
d) P our éviter que l'appareil ne s'allume accidentellement, assurez-vous que l'interrupteur est en position OFF avant de le connecter à une source d'alimentation.
e) L'appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
2.4. Utilisation sûre de l'appareil
a) Assurez-vous que la roue est installée de manière stable. Utiliser les outils appropriés pour la tâche donnée. Un appareil correctement sélectionné exécutera mieux et de manière plus sûre la tâche pour laquelle il a été conçu.
b) N 'utilisez pas l'appareil si l'interrupteur « ON/OFF » ne fonctionne pas correctement (n'allume et n'éteint pas l'appareil). Les appareils qui ne peuvent pas être allumés et éteints à l'aide de l'interrupteur « MARCHE/ARRÊT » sont dangereux, ne doivent pas être utilisés et doivent être réparés.
c) A ssurez-vous que la fiche est débranchée de la prise avant de tenter tout réglage, remplacement d'accessoire ou avant de mettre l'appareil de côté. Ces précautions réduiront le risque d'activation accidentelle de l'appareil.
d) L'orsqu'il n'est pas utilisé, rangez-le dans un endroit sûr, loin des enfants et des personnes non familiarisées avec l'appareil qui n'ont pas lu le manuel d'utilisation. L'appareil peut présenter un danger pour les utilisateurs inexpérimentés.
e) M aintenez l'appareil en parfait état technique.
f) Gardez l'appareil hors de portée des enfants.
g) La réparation ou l'entretien de l'appareil doit être effectué par des personnes qualifiées, en utilisant uniquement des pièces de rechange d'origine. Cela garantira une utilisation en toute sécurité.
h) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections montées en usine et ne desserrez aucune vis.
i) L'ors du transport et de la manipulation de l'appareil entre l'entrepôt et la destination, respectez les principes de santé et de sécurité au travail pour les opérations de transport manuel qui s'appliquent dans le pays où l'appareil sera utilisé.
j) N ettoyez régulièrement l'appareil pour éviter l'accumulation de saletés tenaces.
k) L'appareil n'est pas un jouet. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.
I) Il est interdit d'interférer avec la structure de l'appareil afin de modifier ses paramètres ou sa construction.
m) Tenez l'appareil à l'écart des sources d'incendie et de chaleur.
n) Assu rez-vous que la roue est installée de manière stable.
o) N e couvrez pas les ouvertures de ventilation !
ATTENTION! Malgré la conception sûre de l'appareil et ses caractéristiques de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l'appareil.
3. Utiliser les directives
L'appareil est conçu pour convertir l'énergie solaire en électricité, stocker de l'électricité et alimenter des appareils électriques.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.

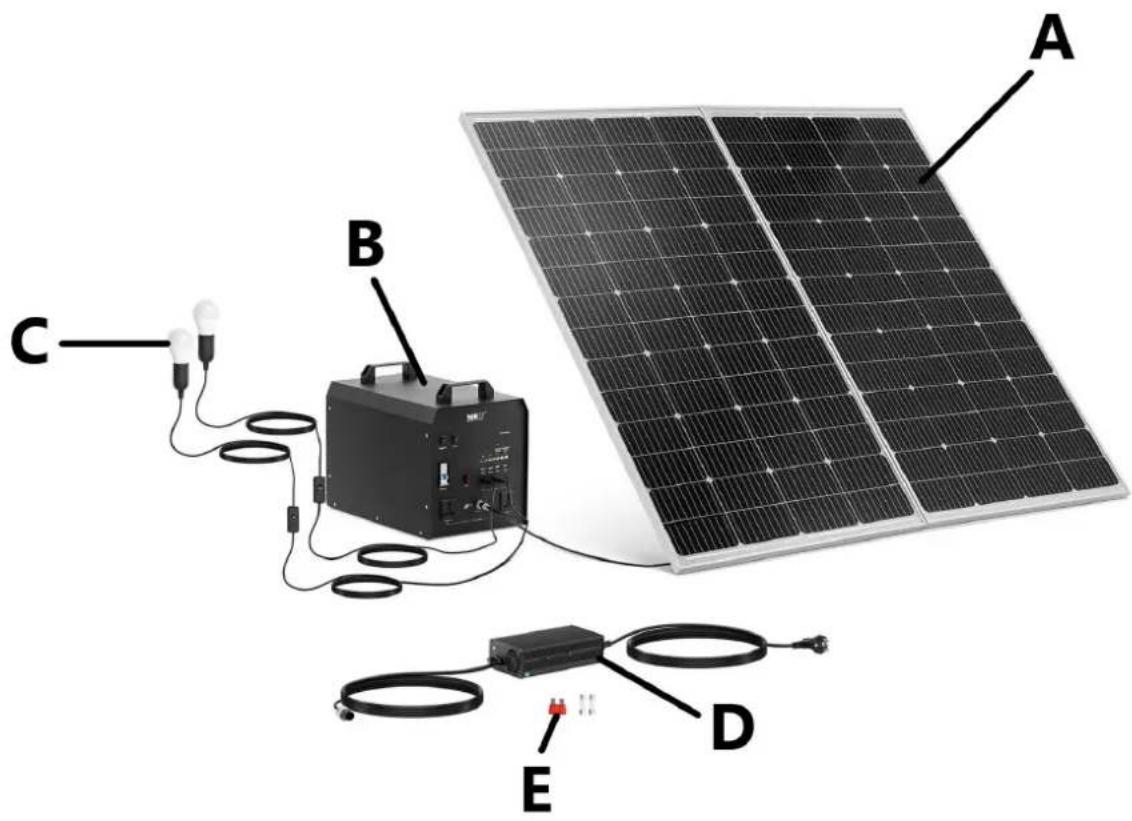

3.1. Description de l'appareil
A - Panneau solaire
B - Onduleur solaire
C-Lampes
D-Chargeur
E - Fusibles de rechange


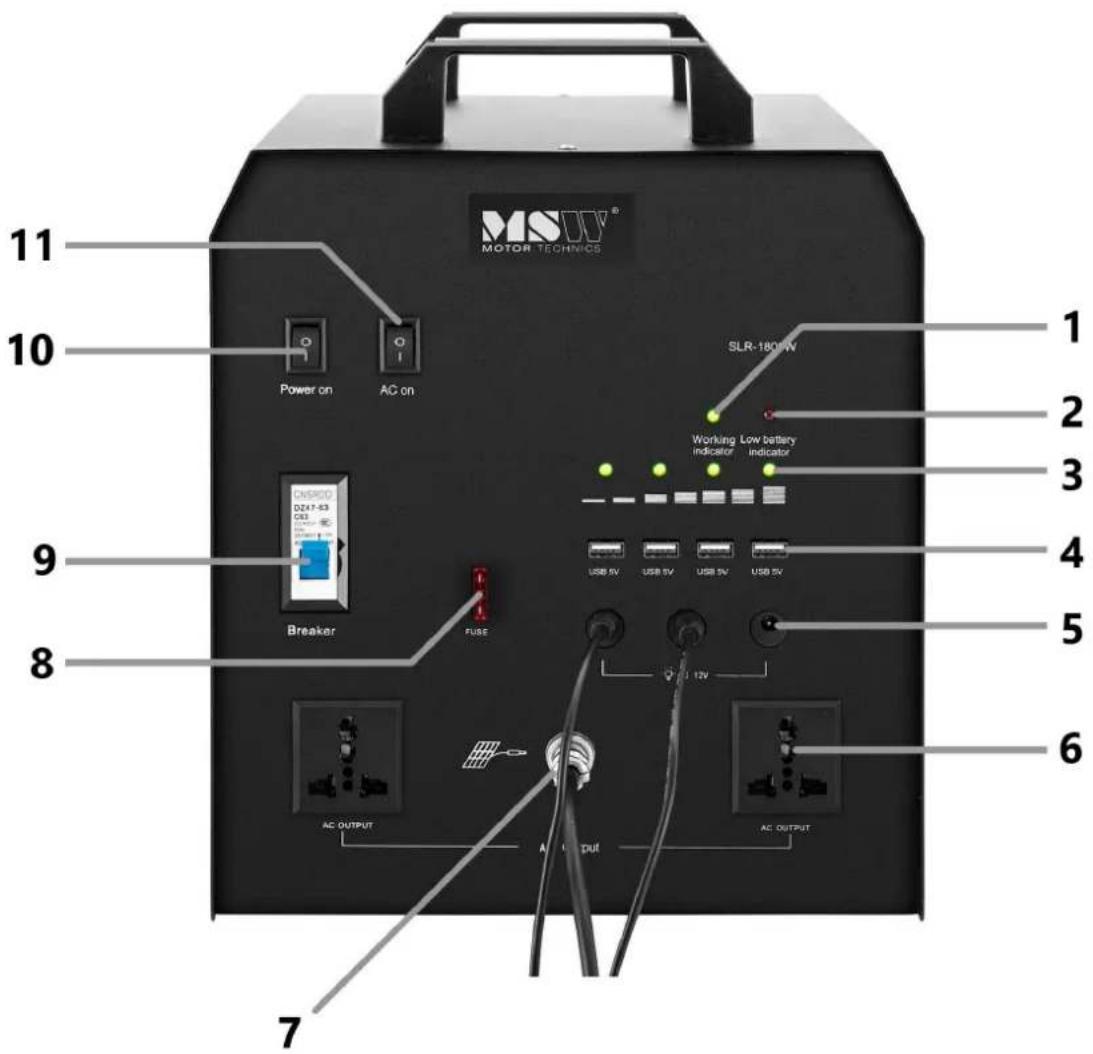

MSUV® MOTOR TECHNICS 11 10 Power on AC on SLR-180kW 2 Working indicator Low battery indicator 3 USB 5V USB 5V USB 5V USB 5V 4 9 Breaker FUSE 12V 5 6 71 - Voyant de fonctionnement de l'appareil
2 - Voyant de batterie faible
3 - Voyants lumineux pour indiquer l'état de la batterie
4 - Prises USB 5V CC
5 - Prises 12V CC
6 - Prises 230V AC
7 - Prise de charge (CA/solaire)
8 - Fusible
9 - Disjoncteur
10 - Interrupteur d'alimentation
11 - Commutateur de mode CA
3.2. Préparation à l'utilisation
Emplacement de l'appareil
L'onduleur photovoltaïque doit être placé dans un endroit protégé de la lumière du soleil et des intempéries telles que la pluie ou la neige.
N'utilisez pas l'appareil dans des endroits soumis à de fortes vibrations, des impacts, de la poussière, des substances corrosives ou des gaz inflammables.
La température ambiante pendant le fonctionnement de l'appareil doit être comprise entre 0 et 40 °C et l'humidité relative entre 10% et 90%.
Assurez une ventilation adéquate sur le lieu d'utilisation et assurez-vous que l'onduleur n'est pas exposé à la chaleur provenant de sources de chaleur ou d'un incendie.
Utilisez toujours l'appareil sur une surface plane, stable, propre, ignifugée et sèche et hors de portée des enfants et des personnes ayant des capacités mentales, sensorielles et mentales réduites.
Lors de l'utilisation de l'alimentation secteur, l'appareil doit être placé de manière à ce que la fiche secteur soit accessible à tout moment. Assurez-vous que l'alimentation électrique de l'appareil correspond aux données de la plaque signalétique !
3.3. Utilisation de l'appareil
Allumer et éteindre l'alimentation
Bouton d'alimentation
Pour allumer l'appareil, réglez le bouton "Power on" sur la position "I". Pour éteindre l'appareil, réglez ce bouton "Power on" sur la position "O".
Bouton "AC on"
Avant de raccorder un appareil alimenté en 230 V AC à l'onduleur, placez le bouton "AC on" sur la position "I". Pour remettre sous tension les prises DC, tournez le bouton "AC on" sur la position "O".
Batterie en charge
1) Connectez le câble du panneau solaire ou de l'adaptateur secteur à la prise de charge.
2) Lors de la charge avec un panneau solaire : placez le panneau dans un endroit ensoleillé et ajustez l'angle en fonction de votre latitude locale. Le meilleur moment de fonctionnement pour un panneau solaire se situe entre 10h et 15h.
3) L'indicateur de batterie sur le panneau de commande de l'appareil clignote pour indiquer que l'appareil est en cours de chargement. Lorsque la batterie est complètement chargée, tous les voyants indicateurs de niveau de batterie s'allument.
Protection du système
1) Lorsqu'une surtension CC se produit ou qu'un défaut majeur se produit, le fusible peut griller et le système éteindra automatiquement toutes les sorties CC. Dans ce cas, remplacer le fusible 10 A.
2) Si la borne de sortie 230V AC est surchargée pendant l'utilisation, l'appareil activera automatiquement la protection contre les surcharges.
3) Le système dispose d'une protection contre les surcharges et les décharges excessives.
3.4. Nettoyage et entretien
a) Avant chaque nettoyage et lorsque l'appareil n'est pas utilisé, débranchez la fiche secteur de l'alimentation électrique ou débranchez le panneau solaire de l'onduleur.
b) Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface.
c) Après avoir nettoyé l'appareil, toutes les pièces doivent être complètement séchées avant de l'utiliser à nouveau.
d) Rangez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et de l'exposition directe au soleil.
e) Ne vaporisez pas l'appareil avec un jet d'eau et ne l'immergez pas dans l'eau.
f) Assurez-vous que l'eau ne pénètre pas par les ouvertures du boîtier.
g) L'appareil doit être régulièrement inspecté pour vérifier son efficacité technique et repérer tout dommage.
h) Nettoyez uniquement avec un chiffon doux.
i) Si l'appareil a été exposé à de basses températures, des gouttes d'eau peuvent se solidifier (à l'intérieur ou à l'extérieur du boîtier). Dans ce cas, attendez que l'appareil soit complètement sec avant de l'utiliser. Sinon, il existe un risque d'électrocution.
j) L'appareil s'éteint automatiquement lorsque la tension de la batterie est trop faible. N'oubliez pas de charger l'appareil dans les 15 jours suivant la décharge.
k) Veuillez vous assurer que le niveau de la batterie est inférieur à 30 % avant de l'emballer pour le transport.
I) V euillez vous assurer que l'appareil est complètement chargé avant de le ranger pendant une période prolongée. Chargez l'appareil tous les 3 mois s'il n'est pas utilisé.
MISE AU REBUT DES APPAREILS USAGÉS :
Ne jetez pas cet appareil dans les systèmes de déchets municipaux. Remettez-le à un point de recyclage et de collecte d'appareils électriques et électriques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous apportez une contribution significative à la protection de notre environnement.
Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
