| Caractéristiques techniques | Panneau solaire MSW S-POWER MP18/160, puissance nominale 160 W, type polycristallin, dimensions 1000 x 670 x 35 mm, poids 10 kg. |
|---|---|
| Utilisation | Conçu pour des installations photovoltaïques, idéal pour les systèmes de production d'énergie renouvelable sur les toits ou les terrains. |
| Maintenance et réparation | Vérifier régulièrement l'intégrité des connexions électriques et nettoyer la surface des panneaux pour maximiser l'efficacité. |
| Sécurité | Respecter les normes de sécurité électrique lors de l'installation, éviter les chocs électriques, utiliser des équipements de protection individuelle. |
| Informations générales | Garantie de 25 ans sur la performance, rendement de conversion d'environ 17%, résistant aux intempéries et aux UV. |
FOIRE AUX QUESTIONS - S-POWER MP18/160 MSW
Questions des utilisateurs sur S-POWER MP18/160 MSW
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Panneau solaire au format PDF gratuitement ! Retrouvez votre notice S-POWER MP18/160 - MSW et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S-POWER MP18/160 de la marque MSW.
MODE D'EMPLOI S-POWER MP18/160 MSW
Nom du produit Panneau solaire monocristallin
Adresse du fabricant
Producentens adresse
Produsentens adresse
LIKVIDACE POUŽITÉ ZAŘÍZENÍ: Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí. Informace o místním recyklačním zařízení získáte od místních úřadů.FR Ce manuel d’utilisation a été traduit à l’aide d’une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n’est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d’utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle. Caractéristiques techniques Description du paramètre Valeur du paramètre Nom de produit Panneau solaire monocristallin Modèle S-POWER MP18/160 Efficacité des cellules solaires [%]
Tension en circuit ouvert [V] 22,46 Puissance maximale [W]
puissance maximale [V] 18,72 Courant
puissance maximale [A] 8,55 Courant de court-circuit [A] 9,23 Tension maximale du système 1000 V CC Courant de surcharge maximum [A]
rature de fonctionnement
Classe d'application de s
Classe A Indice de protection IP IP63 Dimensions [largeur x profondeur x hauteur ; cm] 73x119x3 Poids [kg]
1. Description générale
Le manuel d'utilisation est conçu pour vous aider à utiliser l'appareil en toute sécurité et sans problème. Le produit est conçu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes. N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR ATTENTIVEMENT LU ET COMPRIS CE MANUEL D'UTILISATION. Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement des tâches de maintenance. Les données techniques et les spécifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. Le dispositif est conçu pour réduire au minimum les risques d'émission sonore, en tenant compte des progrès technologiques et des opportunités de réduction du bruit. Légende
Le produit répond aux normes de sécurité en vigueur.
Lisez les instructions avant utilisation.FR
Le produit doit être recyclé.
AVERTISSEMENT! ou ATTENTION ! ou SOUVENEZ-VOUS ! Applicable à la situation donnée. (panneau d'avertissement général)
Lisez le manuel d’emploi.
ATTENTION! Avertissement de choc électrique !
ATTENTION! Risque d'écrasement des mains !
Dispositif de protection de classe II à double isolation.
N’OUBLIEZ PAS ! Les dessins de ce manuel sont uniquement à des fins d’illustration et dans certains détails peuvent différer du produit réel.
2. Sécurité d'utilisation
ATTENTION! Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire la mort.
Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant: Panneau solaire monocristallin 2.1. Sécurité électrique a) La fiche doit s'adapter à la prise. Ne pas modifier la fiche de quelque manière que ce soit. L'utilisation de fiches d'origine et de prises adaptées réduit le risque de choc électrique. b) Évitez de toucher les éléments mis à la terre tels que les tuyaux, les radiateurs, les chaudières et les réfrigérateurs. Il existe un risque accru de choc électrique si l'appareil mis à la terre est exposé à la pluie, entre en contact direct avec une surface humide ou fonctionne dans un environnement humide. La pénétration d'eau dans l'appareil augmente le risque de dommages à l'appareil et de choc électrique. c) Ne pas toucher à l’appareil avec des mains mouillées ou humides. d) Utilisez le câble uniquement pour l'usage prévu. Ne l'utilisez jamais pour transporter l'appareil ou pour débrancher la fiche d'une prise. Gardez le câble éloigné des sources de chaleur, de l'huile, des arêtes vives ou des pièces mobiles. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique. e) Si vous travaillez avec l'appareil à l'extérieur, veillez à utiliser une rallonge adaptée à une utilisation en extérieur. L'utilisation d'une rallonge adaptée à une utilisation en extérieur réduit le risque de choc électrique. f) Si l'utilisation de l'appareil dans un environnement humide ne peut être évitée, un dispositif à courant résiduel (RCD) doit être appliqué. L'utilisation d'un RCD réduit le risque de choc électrique.FR g) N'utilisez pas l'appareil si le cordon d'alimentation est endommagé ou présente des signes évidents d'usure. Un cordon d'alimentation endommagé doit être remplacé par un électricien qualifié ou le centre de service du fabricant. h) Pour éviter les chocs électriques, ne plongez pas le cordon, la fiche ou l'appareil dans l'eau ou d'autres liquides. N'utilisez pas l'appareil sur des surfaces humides.
i) ATTENTION! DANGER POUR LA VIE ! Pendant le nettoyage, ne plongez jamais l'appareil dans l'eau ou
d'autres liquides. j) Ne pas utiliser dans des environnements très humides ou à proximité directe de réservoirs d'eau. k) Évitez que l'appareil ne soit mouillé. Risque d’électrocution ! 2.2. Sécurité au travail a) Assurez-vous que le lieu de travail est propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé peut entraîner des accidents. Essayez d'anticiper, d'observer ce qui se passe et de faire preuve de bon sens lorsque vous travaillez avec l'appareil. b) N'utilisez pas l'appareil dans un environnement potentiellement explosif, par exemple en présence de liquides, de gaz ou de poussières inflammables. L'appareil génère des étincelles qui peuvent enflammer les poussières ou les fumées. c) Si vous constatez des dommages ou un fonctionnement irrégulier, éteignez immédiatement l'appareil et signalez-le sans délai à un superviseur. d) Si vous n'êtes pas sûr du bon fonctionnement du produit ou si vous constatez des dommages, veuillez contacter le centre de service du fabricant. e) Seul le centre de service du fabricant peut effectuer des réparations sur le produit. N'essayez pas d'effectuer des réparations vous-même ! f) Si vous n'êtes pas sûr du bon fonctionnement du produit ou si vous constatez des dommages, veuillez contacter le centre de service du fabricant. g) Seul le centre de service du fabricant peut effectuer des réparations sur le produit. N'essayez pas d'effectuer des réparations vous-même ! h) En cas d'incendie, utilisez un extincteur à poudre ou à dioxyde de carbone (CO
) (destiné à être utilisé sur des appareils électriques sous tension) pour l'éteindre.
i) Il est interdit aux enfants ou aux personnes non autorisées d'accéder à un poste de travail. Une
distraction peut entraîner une perte de contrôle de l'appareil. j) Utilisez le produit dans un espace bien ventilé. k) Inspectez régulièrement l’état des étiquettes de sécurité. Si les étiquettes sont illisibles, elles doivent être remplacées. l) Veuillez conserver ce manuel à disposition pour référence future. Si ce produit est transmis à un tiers, le manuel doit être transmis avec celui-ci. m) Conservez les éléments d'emballage et les petites pièces d'assemblage dans un endroit inaccessible aux enfants. n) Stocker le produit hors de la portée des enfants et des animaux. o) Si cet appareil est utilisé avec un autre équipement, les instructions d'utilisation restantes doivent également être suivies.
Important ! Lorsque vous utilisez l'appareil, protégez les enfants et les autres personnes présentes. 2.3. Sécurité personnelle a) N'utilisez pas l'appareil lorsque vous êtes fatigué, malade ou sous l'influence de l'alcool, de stupéfiants ou de médicaments qui peuvent altérer considérablement la capacité d'utiliser l'appareil. b) La machine peut être utilisée par des personnes en bonne forme physique, capables de manipuler la machine, correctement formées, qui ont lu ce manuel d'utilisation et ont reçu une formation en matière de santé et de sécurité au travail. c) Le produit n'est pas conçu pour être manipulé par des personnes (y compris des enfants) ayant des fonctions mentales et sensorielles limitées ou des personnes dépourvues d'expérience et/ou de connaissances pertinentes, à moins qu'elles ne soient supervisées par une personne responsable de leur sécurité ou qu'elles n'aient reçu des instructions sur la façon d'utiliser le produit.FR d) L'appareil ne peut être manipulé que par des personnes en bonne forme physique, capables de le manipuler, correctement formées, familiarisées avec ce manuel et formées dans le domaine de la santé et de la sécurité au travail. e) Lorsque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves. f) Utilisez l'équipement de protection individuelle requis pour travailler avec l'appareil, spécifié dans la
section 1 « Légende ». L'utilisation d'un équipement de protection individuelle correct et approuvé
réduit le risque de blessure. g) Pour éviter que l'appareil ne s'allume accidentellement, assurez-vous que l'interrupteur est en position OFF avant de le connecter à une source d'alimentation. h) Ne surestimez pas vos capacités. Lorsque vous utilisez l'appareil, gardez votre équilibre et restez stable à tout moment. Cela garantira un meilleur contrôle de l'appareil dans des situations inattendues.
i) Retirez tous les outils de réglage ou clés avant d'allumer l'appareil. Un outil ou une clé laissé dans la
partie tournante de l'appareil peut provoquer des blessures. j) L'appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. k) Ne mettez pas vos mains ou d'autres objets à l'intérieur de l'appareil pendant son utilisation ! 2.4. Utilisation sûre de l'appareil a) Assurez-vous que la roue est installée de maniere stable. Utilisez les outils appropriés pour la tâche donnée. Un appareil correctement sélectionné exécutera la tâche pour laquelle il a été conçu de manière plus efficace et plus sûre. b) N'utilisez pas l'appareil si l'interrupteur « ON/OFF » ne fonctionne pas correctement (n'allume pas et n'éteint pas l'appareil). Les appareils qui ne peuvent pas être allumés et éteints à l'aide de l'interrupteur « ON/OFF » sont dangereux, ne doivent pas être utilisés et doivent être réparés. c) Assurez-vous que la fiche est débranchée de la prise avant de tenter des réglages, des remplacements d'accessoires ou avant de mettre l'appareil de côté. De telles précautions réduiront le risque d’activation accidentelle de l’appareil. d) Débranchez l'appareil de l'alimentation électrique avant de commencer le réglage, le nettoyage et l'entretien. Une telle mesure préventive réduit le risque d'activation accidentelle. e) Lorsqu'il n'est pas utilisé, conserver dans un endroit sûr, hors de portée des enfants et des personnes non familiarisées avec l'appareil et n'ayant pas lu le manuel d'utilisation. L'appareil peut présenter un danger entre les mains d'utilisateurs inexpérimentés. f) Conservez l'appareil en parfait état technique. Avant chaque utilisation, vérifiez l'état général, en particulier les composants mobiles pour déceler des pièces ou des éléments fissurés, ainsi que toute autre condition pouvant avoir un impact sur le fonctionnement sûr de l'appareil. Si des dommages sont découverts, remettez l'appareil pour réparation avant utilisation. g) Gardez l'appareil hors de portée des enfants. h) La réparation ou l'entretien de l'appareil doit être effectué par des personnes qualifiées, en utilisant uniquement des pièces de rechange d'origine. Cela garantira une utilisation sûre.
i) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine et
ne desserrez aucune vis. j) Lors du transport et de la manipulation de l'appareil entre l'entrepôt et la destination, respectez les principes de santé et de sécurité au travail pour les opérations de transport manuel en vigueur dans le pays où l'appareil sera utilisé. k) Évitez les situations dans lesquelles l'appareil cesse de fonctionner pendant l'utilisation en raison d'une charge excessive. Cela pourrait entraîner une surchauffe des éléments d'entraînement et endommager l'appareil. l) Ne touchez pas les pièces articulées ou les accessoires à moins que l'appareil n'ait été débranché de la source d'alimentation. m) Ne déplacez pas, n'ajustez pas et ne faites pas pivoter l'appareil pendant le travail. n) Ne laissez pas cet appareil sans surveillance pendant son utilisation. o) Nettoyez régulièrement l'appareil pour éviter l'accumulation de saletés tenaces. p) Ne travaillez pas sur deux pièces en même temps. q) Ne transportez pas et ne suspendez pas l'appareil par la conduite de pression.FR r) Ne touchez aucune pièce mobile ni aucun accessoire à moins que l'appareil n'ait été débranché de l'alimentation en air comprimé. s) L'appareil n'est pas un jouet. Le nettoyage et l'entretien ne peuvent être effectués par des enfants sans la surveillance d'un adulte. t) Il est interdit d'interférer avec la structure de l'appareil afin de modifier ses paramètres ou sa construction. u) Gardez l'appareil à l'écart des sources de feu et de chaleur.
v) Assurez-vous que la roue est installée de maniere stable.
ATTENTION! Malgré la conception sûre de l'appareil et ses caractéristiques de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l’appareil.
3. Utiliser les lignes directrices
Le panneau solaire monocristallin est conçu pour une production d’énergie efficace et propre. Il fonctionne avec des onduleurs courants (non fournis).

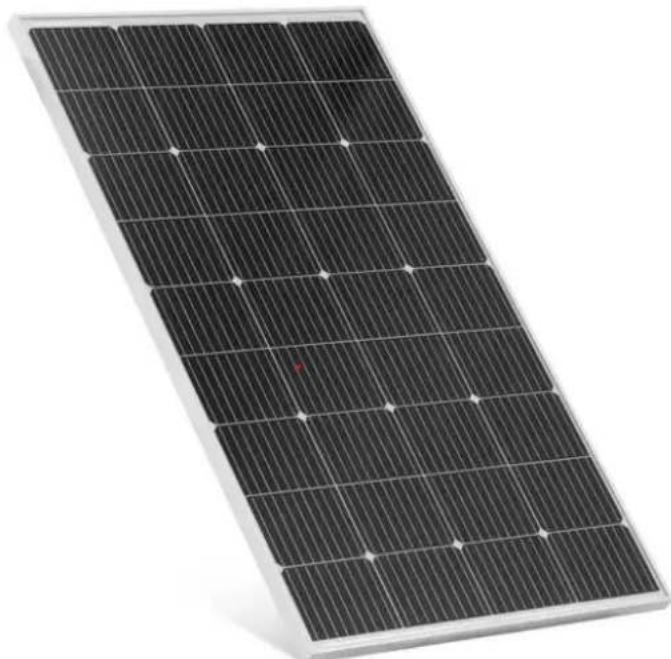

Le produit est destiné à un usage domestique uniquement ! L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil. 3.1. Description de l'appareil Cet appareil est un panneau solaire monocristallin conçu pour convertir la lumière du soleil en électricité avec une puissance de 160 W et une efficacité énergétique de 23 %, doté d'une diode de dérivation pour optimiser les performances.
Vue arrière Connecteurs MC4
Boîte de raccordement 3.2. Préparation à l'utilisation Connecteur MC4 Boîte de raccordementFR
- Assurez-vous de disposer des outils appropriés pour l'installation, tels que des clés, des tournevis, etc.
- Choisissez un emplacement sans obstacles pour installer le panneau solaire.
- Installez conformément aux réglementations locales et aux codes du bâtiment. 3.3. Assemblage de l'appareil
1. Placez le panneau de manière stable à l'emplacement que vous avez choisi.
2. Connectez les connecteurs MC4 à la boîte de jonction à l'arrière du panneau. Faites attention à la
3.4. Utilisation de l'appareil Connectez les connecteurs MC4 à l'onduleur ou au contrôleur de charge, au stockage de la batterie ou aux appareils CC. Vous devrez peut-être faire appel à un électricien professionnel pour vous aider à effectuer la connexion. Une fois la connexion terminée, inspectez toutes les connexions pour des raisons de sécurité et assurez- vous qu'il n'y a pas de fils exposés.
3.5. Nettoyage et entretien a) Débranchez la fiche secteur et laissez l'appareil refroidir complètement avant chaque nettoyage, réglage ou remplacement d'accessoires, ou si l'appareil n'est pas utilisé. b) Débranchez toujours l'appareil avant de le nettoyer ou de le ranger. c) Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface. d) Après avoir nettoyé l'appareil, toutes les pièces doivent être complètement séchées avant de le réutiliser. e) Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les ouvertures d'aération du boîtier de l'appareil. f) Nettoyez les bouches d'aération avec une brosse et de l'air comprimé. g) L'appareil doit être régulièrement inspecté pour vérifier son efficacité technique et détecter tout dommage. h) Nettoyez avec un chiffon doux et légèrement humide.
i) N'utilisez pas d'objets pointus et/ou métalliques pour le nettoyage (par exemple une brosse métallique
ou une spatule métallique) car ils pourraient endommager le matériau de surface de l'appareil. j) Ne nettoyez pas l'appareil avec une substance acide, des agents à usage médical, des diluants, du carburant, des huiles ou d'autres substances chimiques car cela pourrait endommager l'appareil.
