INSTRUKCJA OBSŁUGI S-POWER MP18/160 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody przy użyciu tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie; jednakże żadne tłumaczenie automatyczne nie jest doskonałe ani nie ma na celu zastąpienia tłumaczy ludzkich. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeżeli pojawią się jakiekolwiek wątpliwości co do prawidłowości informacji zawartych w Instrukcji obsługi, należy zapoznać się z angielską wersją tej treści, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Panel fotowoltaiczny
Model	S-POWER MP18/160
Sprawność ogniw słonecznych [%]	23
Napięcie obwodu otwartego [V]	22,46
Maksymalna moc [W]	160
Napięcie przy maksymalnej mocy [V]	18,72
Prąd przy maksymalnej mocy [A]	8,55
Prąd zwarciowy [A]	9,23
Maksymalne napięcie systemu	1000 V prądu stałego
Maksymalny prąd przeciążenia [A]	15
Standardowe warunki testowe (STC)	1000 W/m ^2 w temperaturze 25°C
Temperatura robocza	-40 do 85°C
Klasa zastosowań bezpieczeństwa	Klasa A
Stopień ochrony IP	IP63
Wymiary [szerokość x głębokość x wysokość; cm]	73x119x3
Ciężar [kg]	8

1. Ogólny opis

Instrukcja obsługi ma za zadanie pomóc w bezpiecznym i bezproblemowym użytkowaniu urządzenia. Produkt został zaprojektowany i wykonany zgodnie ze ścisłymi wytycznymi technicznymi, przy użyciu najnowocześniejszych technologii i komponentów. Dodatkowo jest produkowany zgodnie z najbardziej rygorystycznymi normami jakościowymi.

NIE UŻYWAJ URZĄDZENIA, JEŚLI NIE DOKŁADNIE PRZECZYTAŁEŚ I ZROZUMIAŁEŚ NINIEJSZĄ INSTRUKCJĘ OBSŁUGI.

Aby wydłużyć żywotność urządzenia i zapewnić bezawaryjną pracę, należy użytkować je zgodnie z niniejszą instrukcją obsługi oraz regularnie wykonywać prace konserwacyjne. Dane techniczne i specyfikacje zawarte w niniejszej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo do zmian związanych z poprawą jakości. Urządzenie ma na celu ograniczenie do minimum zagrożeń związanych z emisją hałasu, biorąc pod uwagę postęp technologiczny i możliwości redukcji hałasu.

Legenda

CE		Produkt spełnia odpowiednie normy bezpieczeństwa.
		Przeczytaj instrukcję przed użyciem.
		Produkt należy poddać recyklingowi.

	OSTRZEŻENIE! lub UWAGA! lub PAMIĘTAJ! Ma zastosowanie w danej sytuacji. (ogólny znak ostrzegawczy)
	Przeczytać instrukcję.
	UWAGA! Ostrzeżenie o porażeniu prądem!
	UWAGA! Niebezpieczeństwo zmiażdżenia dłoni!
	UWAGA! Zawieszony ciężar!
	UWAGA! Gorąca powierzchnia, ryzyko poparzenia!
	Urządzenie zabezpieczające klasy II z podwójną izolacją.

PAMIĘTAJ! Rysunki zawarte w tej instrukcji służą wyłącznie celom ilustracyjnym i w niektórych szczegółach mogą różnić się od rzeczywistego produktu.

2. Bezpieczeństwo użytkowania

UWAGA!

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub poważne obrażenia, a nawet śmierć.

Terminy „urządzenie” lub „produkt” użyte w ostrzeżeniach i instrukcjach odnoszą się do: Panel fotowoltaiczny

2.1. Bezpieczeństwo elektryczne

a) Wtyczka musi pasować do gniazdka. Nie modyfikować wtyczki w jakikolwiek sposób. Stosowanie oryginalnych wtyczek i pasujących gniazdek zmniejsza ryzyko porażenia prądem.
b) Unikaj dotykania uziemionych elementów, takich jak rury, grzejniki, bojlery i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli uziemione urządzenie zostanie wystawione na działanie deszczu, ma bezpośredni kontakt z mokrą powierzchnią lub pracuje w wilgotnym środowisku. Dostanie się wody do urządzenia zwiększa ryzyko uszkodzenia urządzenia i porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Używaj kabla wyłącznie zgodnie z jego przeznaczeniem. Nigdy nie używaj go do przenoszenia urządzenia lub wyciągania wtyczki z gniazdka. Trzymaj kabel z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.
e) Jeśli pracujesz z urządzeniem na zewnątrz, pamiętaj o użyciu przedłużacza odpowiedniego do użytku na zewnątrz. Używanie przedłużacza odpowiedniego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.
f) Jeśli nie można uniknąć używania urządzenia w wilgotnym środowisku, należy zastosować wyłącznik różnicowopрядowy (RCD). Zastosowanie wyłącznika różnicowoprowadowego zmniejsza ryzyko porażenia prądem.
g) Nie używaj urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi widoczne oznaki zużycia. Uszkodzony przewód zasilający powinien wymienić wykwalifikowany elektryk lub serwis producenta.
h) Aby uniknąć porażenia prądem, nie zanurzaj przewodu, wtyczki ani urządzenia w wodzie lub innych płynach. Nie używaj urządzenia na mokrych powierzchniach.

i) UWAGA! ZAGROŻENIE ŻYCIA! Podczas czyszczenia nigdy nie zanurzaj urządzenia w wodzie lub innych płynach.
j) Nie stosować w bardzo wilgotnym środowisku lub w bezpośrednim sąsiedztwie zbiorników z wodą.
k) Zapobiegaj zamoczeniu urządzenia. Ostrzeżenie przed porażeniem prądem elektrycznym!

2.2. Bezpieczeństwo w miejscu pracy

a) Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone. Bałagan lub słabo oświetlone miejsce pracy może być przyczyną wypadków. Staraj się myśleć przyszłościowo, obserwuj co się dzieje i kieruj się zdrowym rozsądkiem podczas pracy z urządzeniem.
b) Nie używaj urządzenia w środowisku potencjalnie wybuchowym, na przykład w obecności łatwopalnych cieczy, gazów lub pytów. Urządzenie wytwarza iskry, które mogą spowodować zapalenie pyłu lub oparów.
c) Jeżeli odkryjesz uszkodzenie lub nieprawidłową pracę, natychmiast wyłącz urządzenie i niezwłocznie zgłoś to przełożonemu.
d) Jeśli nie masz pewności, czy produkt działa prawidłowo lub zauważysz uszkodzenia, skontaktuj się z centrum serwisowym producenta.
e) Naprawy produktu może dokonywać jedynie centrum serwisowe producenta. Nie próbuj samodzielnie dokonywać napraw!
f) Jeśli nie masz pewności, czy produkt działa prawidłowo lub zauważysz uszkodzenia, skontaktuj się z centrum serwisowym producenta.
g) Naprawy produktu może dokonywać jedynie centrum serwisowe producenta. Nie próbuj samodzielnie dokonywać napraw!
h) W przypadku pożaru należy go ugasić gaśnicą proszkową lub dwutlenkiem węgla (CO _2 ) (przeznaczona do stosowania w urządzeniach elektrycznych pod napięciem).
i) Zabrania się wstępu na stanowisko pracy dzieciom i osobom nieupoważnionym. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.
j) Używaj produktu w dobrze wentylowanym pomieszczeniu.
k) Regularnie sprawdzaj stan etykiet bezpieczeństwa. Jeżeli etykiety są nieczytelne, należy je wymienić.
I) Prosimy zachować niniejszą instrukcję do wykorzystania w przyszłości. Jeżeli produkt zostanie przekazany osobie trzeciej, należy przekazać wraz z nim instrukcję.
m) Elementy opakowania i drobne części montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
n) Urządzenie trzymać z dala od dzieci i zwierząt.
o) Jeżeli urządzenie to jest używane razem z innym sprzętem, należy również przestrzegać pozostałych instrukcji obsługi.

Pamiętać! Podczas korzystania z urządzenia należy chronić dzieci i inne osoby postronne.

2.3. Bezpieczeństwo osobiste

a) Nie używaj urządzenia będąc zmęczonym, chorym, pod wpływem alkoholu, narkotyków lub leków, które mogą znacząco pogorszyć zdolność obsługi urządzenia.
b) Maszynę mogą obsługiwać osoby sprawne fizycznie, potrafiące obsługiwać maszynę, posiadające odpowiednie przeszkolenie, które zapoznały się z niniejszą instrukcją obsługi oraz przeszły szkolenie w zakresie bezpieczeństwa i higieny pracy.
c) Produkt nie jest przeznaczony do obsługi przez osoby (w tym dzieci) z ograniczonymi funkcjami umysłowymi i sensorycznymi lub osoby nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub otrzymały instrukcje dotyczące obsługi urządzenia. produkt.
d) Urządzeniem mogą posługiwać się wyłącznie osoby sprawne fizycznie, zdolne do jego obsługi, odpowiednio przeszkolone, zaznajomione z niniejszą instrukcją i przeszkolone w zakresie bezpieczeństwa i higieny pracy.
e) Podczas pracy z urządzeniem należy zachować zdrowy rozsądek i zachować czujność. Chwilowa utrata koncentracji podczas korzystania z urządzenia może prowadzić do poważnych obrażeń.

f) Podczas pracy z urządzeniem należy stosować środki ochrony indywidualnej wymagane w rozdziale 1 „Legenda”. Stosowanie właściwych i atestowanych środków ochrony osobistej zmniejsza ryzyko obrażeń.
g) Aby zapobiec przypadkowemu włączeniu urządzenia, przed podłączeniem do źródła zasilania upewnij się, że przełącznik znajduje się w pozycji OFF.
h) Nie przeceniaj swoich możliwości. Podczas korzystania z urządzenia należy utrzymywać równowagę i zachować stabilność. Zapewni to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
i) Przed włączeniem urządzenia usuń wszystkie narzędzia regulacyjne lub klucze. Narzędzie lub klucz pozostawione w obracającej się części urządzenia może spowodować obrażenia.
j) Urządzenie nie jest zabawką. Dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.
k) Nie wkładać rąk ani innych przedmiotów do wnętrza urządzenia podczas jego użytkowania!

2.4. Bezpieczne użytkowanie urządzenia

a) Nie należy przeciązać urządzenia. Użyj odpowiednich narzędzi do danego zadania. Prawidłowo dobrane urządzenie lepiej i bezpieczniej wykona zadanie, do którego zostało zaprojektowane.
b) Nie używaj urządzenia, jeśli włącznik „ON/OFF” nie działa prawidłowo (nie włącza i wyłącza urządzenia). Urządzenia, których nie można włączać i wyłączać za pomocą włącznika „ON/OFF”, są niebezpieczne, nie należy ich używać i należy je naprawiać.
c) Przed przystąpieniem do jakichkolwiek regulacji, wymiany akcesoriów lub przed odłożeniem urządzenia na bok należy upewnić się, że wtyczka jest wijęta z gniazdka. Takie środki ostrożności zmniejszą ryzyko przypadkowego uruchomienia urządzenia.
d) Przed przystąpieniem do regulacji, czyszczenia i konserwacji należy odłączyć urządzenie od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
e) Nieużywane urządzenie należy przechowywać w bezpiecznym miejscu, z dala od dzieci i osób niezaznajomionych z urządzeniem, które nie zapoznały się z instrukcją obsługi. Urządzenie może stanowić zagrożenie w rękach niedoświadczonych użytkowników.
f) Utrzymuj urządzenie w doskonałym stanie technicznym. Przed każdym użyciem należy sprawdzić pod kątem ogólnych uszkodzeń, w szczególności sprawdzić ruchome elementy pod kątem pęknięć lub pęknięć oraz innych warunków mogących mieć wpływ na bezpieczną pracę urządzenia. W przypadku stwierdzenia uszkodzeń, przed użyciem należy oddać urządzenie do naprawy.
g) Trzymaj urządzenie poza zasięgiem dzieci.
h) Naprawę lub konserwację urządzenia powinny przeprowadzać osoby wykwalifikowane, stosując wyłącznie oryginalne części zamienne. Zapewni to bezpieczne użytkowanie.
i) Aby zapewnić integralność działania urządzenia, nie należy zdejmować fabrycznie zamontowanych osłon i nie odkręcać żadnych śrub.
j) Podczas transportu i przenoszenia urządzenia pomiędzy magazynem a miejscem przeznaczenia należy przestrzegać zasad bezpieczeństwa i higieny pracy przy transporcie ręcznym, obowiązujących w kraju, w którym urządzenie będzie używane.
k) Unikaj sytuacji, w których urządzenie przestaje działać w trakcie użytkowania z powodu nadmiernego obciążenia. Może to skutkować przegrzaniem elementów napędowych i uszkodzeniem urządzenia.
I) Nie dotykaj części przegubowych ani akcesoriów, jeśli urządzenie nie zostało odłączone od źródła zasilania.
m) Nie przesuwaj, nie reguluj ani nie obracaj urządzenia w trakcie pracy.
n) Nie pozostawiaj tego urządzenia bez nadzoru, gdy jest używane.
o) Regularnie czyść urządzenie, aby zapobiec gromadzeniu się uporczywego brudu.
p) Nie pracować jednocześnie na dwóch przedmiotach.
q) Nie przenosić ani nie wieszać urządzenia za przewód ciśnieniowy.
r) Nie dotykaj żadnych ruchomych części ani akcesoriów, chyba że urządzenie zostało odłączone od źródła sprężonego powietrza.
s) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
t) Zabrania się ingerencji w konstrukcję urządzenia w celu zmiany jego parametrów lub konstrukcji.
u) Trzymaj urządzenie z dala od źródeł ognia i ciepła.
v) Nie należy przeciązać urządzenia.

UWAGA! Pomimo bezpiecznej konstrukcji urządzenia i jego zabezpieczeń oraz pomimo zastosowania dodatkowych elementów zabezpieczających operatora, w dalszym ciągu istnieje niewielkie ryzyko wypadku lub obrażeń podczas użytkowania urządzenia. Podczas korzystania z urządzenia zachowaj czujność i kieruj się zdrowym rozsądkiem.

3. Skorzystaj ze wskazówek

Monokrystaliczny panel słoneczny został zaprojektowany z myślą o wydajnym i czystym wytwarzaniu energii. Współpracuje ze zwykłymi falownikami (brak w zestawie).

Produkt jest przeznaczony tylko do użytku domowego!

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe w wyniku niezamierzonego użycia urządzenia.

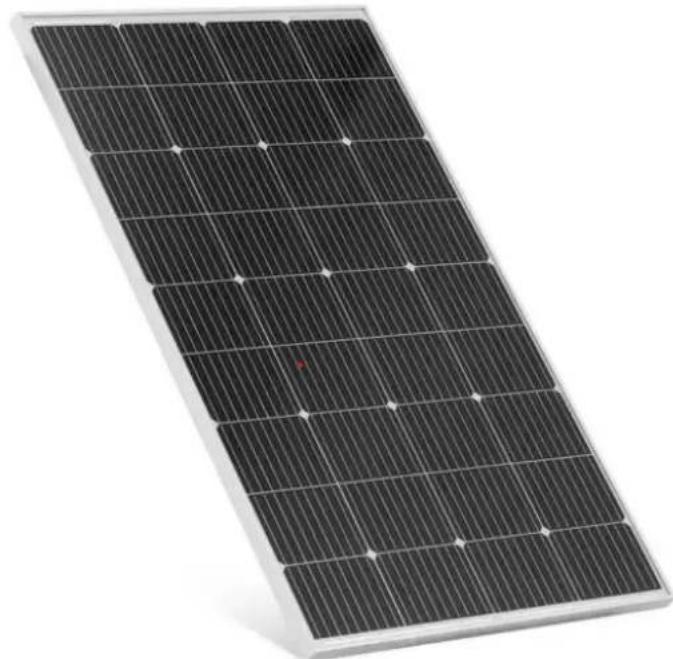

3.1. Opis urządzenia

To urządzenie to monokrystaliczny panel słoneczny przeznaczony do przekształcania światła słonecznego w energię elektryczną o mocy 160 W i efektywności energetycznej 23%, wyposażony w diodę bocznikową optymalizującą wydajność.

Skrzynka połączeniowa Złącze MC4

Widok z tyłu

Skrzynka połączeniowa

3.2. Przygotowanie do użycia

• Upewnij się, że masz odpowiednie narzędzia do montażu, takie jak klucze, śrubokręty itp.
• Wybierz miejsce bez przeszkód do zainstalowania panelu słonecznego.
  • Instaluj zgodnie z lokalnymi przepisami i przepisami budowlanymi.

3.3. Montaż urządzenia

1. Umieść panel stabilnie w wybranym miejscu.
2. Podłącz złącza MC4 do skrzynki przyłączeniowej z tyłu panelu. Zwróć uwagę na polaryzację.

3.4. Korzystanie z urządzenia

Podłącz złącza MC4 do falownika lub kontrolera ładowania, akumulatora lub urządzeń prądu stałego. Może być konieczne skorzystanie z pomocy profesjonalnego elektryka, który pomoże w wykonaniu połączenia.

Po zakończeniu połączenia sprawdź wszystkie połączenia pod kątem bezpieczeństwa i upewnij się, że nie ma odsłoniętych przewodów.

3.5. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą akcesoriów lub gdy urządzenie nie jest używane, należy odłączyć wtyczkę sieciową i poczekać, aż urządzenie całkowicie ostygnie.
b) Zawsze odłączaj urządzenie przed czyszczeniem lub odłożeniem.
c) Do czyszczenia powierzchni używaj wyłącznie niekorozyjnych środków czyszczących.
d) Po wyczyszczeniu urządzenia wszystkie części należy całkowicie wysuszyć przed ponownym użyciem.
e) Nie dopuścić do przedostania się wody do wnętrza urządzenia przez otwory wentylacyjne w obudowie urządzenia.
f) Oczyć otwory wentylacyjne szczotką i sprężonym powietrzem.
g) Urządzenie należy regularnie poddawać przeglądowi pod kątem jego sprawności technicznej i wykrycia ewentualnych uszkodzeń.
h) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.
i) Do czyszczenia nie używaj ostrych i/lub metalowych przedmiotów (np. szczotki drucianej lub metalowej szpatułki), ponieważ mogą one uszkodzić materiał powierzchni urządzenia.
j) Nie czyścić urządzenia substancjami kwaśnymi, środkami do celów medycznych, rozcieńczalnikami, paliwem, olejami ani innymi substancjami chemicznymi, gdyż może to spowodować uszkodzenie urządzenia.

UTYLIZACJA ZUŻYTYCH URZĄDZEŃ:

Nie wyrzucać tego urządzenia do komunalnych systemów odpadowych. Oddaj go do punktu zajmującego się recyklingiem i zbiórką urządzeń elektrycznych i elektrycznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne użyte do budowy urządzenia nadają się do recyklingu zgodnie z ich oznaczeniami. Decydując się na recykling, w znaczący sposób przyczyniasz się do ochrony naszego środowiska.

Skontaktuj się z lokalnymi władzami, aby uzyskać informacje na temat lokalnego zakładu recyklingu.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
