NÁVOD K OBSLUZE S-POWER SYSTEM PSWI 1800 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řiďte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Solární panel s invertorem
Model	SYSTÉM S-POWER PSWI 1800
Jmenovitý výkon[W]	1800
Výkon solárního panelu [W]	2 x 155
Výstupní napětí	DC: 12V (3 zásuvky) / USB: 5V (4 zásuvky) / AC: 230V (2 zásuvky)
Typ baterie	LiFePO4 1400 Wh
Účinnost (za jmenovitých podmínek) [%]	23
Třída ochrany IP	IP63
Okolní teplota během provozu	-10°C až +50°C
Rozměry měniče (šířka x hloubka x výška) [cm]	26x41,5x33
Rozměry solárního panelu (šířka x hloubka x výška) [cm]	140x125x25
váha (kg)	38,5

1. Obecný popis

Uživatelská příručka je navržena tak, aby pomohla bezpečnému a bezproblémovému používání zařízení. Výrobek je navržen a vyroben v souladu s přísnými technickými směrnicemi, za použití nejmodernějších technologií a komponentů. Navíc se vyrábí v souladu s nejpřísnějšími standardy kvality.

NEPOUŽÍVEJTE ZAŘÍZENÍ, POKUD JSTE DŮKLADNĚ PŘEČETLI A POROZUMĚLI TUTO UŽIVATELSKOU PŘÍRUČKU.

Chcete-li zvýšit životnost zařízení a zajistit bezporuchový provoz, používejte jej v souladu s tímto návodem k použití a pravidelně provádějte údržbu. Technické údaje a specifikace v této uživatelské příručce jsou aktuální. Výrobce si vyhrazuje právo na změny spojené se zlepšováním kvality. Zařízení je navrženo tak, aby snižovalo rizika emisí hluku na minimum, s ohledem na technologický pokrok a možnosti snížení hluku.

Legenda

CE	Výrobek splňuje příslušné bezpečnostní normy.
	Před použitím si přečtěte pokyny.
	Výrobek musí být recyklován.
	VAROVÁNÍ! nebo POZOR! nebo PAMATUJI Použitelné na danou situaci.(všeobecné varovné znamení)

2. Bezpečnost používání

POZORNOST!

Přečte si všechny výstrahy, které se týkají bezpečnosti, a také všechny návody. Nedodržení varování a pokynů může mít za následek vážné zranění nebo dokonce smrt.

Výraz „zařízení“ nebo „výrobek“ se v upozorněních a v popisu příručky vztahuje na následující zboží:

Solární panel s invertorem

2.1. Elektrická bezpečnost

a) Zástrčka musí pasovat do zásuvky. Zástrčku v žádném případě nijak neupravujte. Použití originálních zástrček a odpovídajících zásuvek snižuje riziko úrazu elektrickým proudem.
b) Nedotýkejte se uzemněných prvků, jako jsou potrubí, ohřívače, kotle a chladničky. Pokud je uzemněné zařízení vystaveno dešti, přímému kontaktu s mokrým povrchem nebo pokud je provozováno ve vlhkém prostředí, existuje zvýšené riziko úrazu elektrickým proudem. Vniknutí vody do přístroje zvyšuje riziko poškození přístroje a úrazu elektrickým proudem.
c) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
d) Používejte kabel pouze k účelu, ke kterému je určen. Nikdy jej nepoužívejte k přenášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo zamotané kabely zvyšují riziko úrazu elektrickým proudem.
e) Pokud se zařízením pracujete venku, ujistěte se, že používáte prodlužovací kabel vhodný pro venkovní použití. Použití prodlužovacího kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
f) Pokud se nelze vyhnout použití zařízení ve vlhkém prostředí, měl by být použit proudový chránič (RCD). Použití RCD snižuje riziko úrazu elektrickým proudem.
g) Zařízení nepoužívejte, pokud je napájecí kabel poškozený nebo vykazuje zjevné známky opotřebení. Poškozený napájecí kabel by měl vyměnit kvalifikovaný elektrikář nebo servisní středisko výrobce.
h) Abyste předešli úrazu elektrickým proudem, neponořujte kabel, zástrčku nebo zařízení do vody nebo jiných kapalin. Nepoužívejte zařízení na mokrém povrchu.
i) Zabraňte navlhnutí zařízení. Výstraha před úrazem elektrickým proudem!

2.2. Bezpečnost na pracovišti

a) Ujistěte se, že pracoviště je čisté a dobře osvětlené. Nepořádek nebo špatně osvětlené pracoviště může vést k nehodám. Snažte se myslet dopředu, pozorujte, co se děje a při práci s přístrojem používejte zdravý rozum.
b) Pokud si nejste jisti, zda výrobek funguje správně nebo pokud zjistíte poškození, kontaktujte servisní středisko výrobce.
c) Opravy výrobku smí provádět pouze servisní středisko výrobce. Nepokoušejte se provádět opravy sami!
d) V případě požáru použijte k uhašení práškový nebo oxid uhličitý (CO2) hasicí přístroj (určený pro použití na elektrických zařízeních pod napětím).
e) Dětem nebo nepovolaným osobám je vstup na pracoviště zakázán. Rozptylení může vést ke ztrátě kontroly nad zařízením.
f) Používejte zařízení v dobře větraném prostoru.
g) Uschovejte prosím tento návod k dispozici pro budoucí použití. Pokud je toto zařízení předáno třetí straně, je nutné s ním předat i návod.
h) Uchovávejte obalové prvky a malé montážní díly na místě, které není dostupné dětem.
i) Pokud je toto zařízení používáno společně s jiným zařízením, je třeba také dodržovat zbývající pokyny k použití.

2.3. Osobní bezpečnost

a) Zařízení nepoužívejte, jste-li unavení, nemocní nebo pod vlivem alkoholu, omamných látek nebo léků, které mohou výrazně zhoršit schopnost ovládat zařízení.
b) Z ařízení není navrženo tak, aby s ním manipulovaly osoby (včetně dětí) s omezenými mentálními a smyslovými funkcemi nebo osoby bez příslušných zkušeností a/nebo znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo neobdržely pokyny, jak zařízení ovládat. přístroj.
c) P ři práci se zařízením používejte zdravý rozum a bud’te ve střehu. Dočasná ztráta koncentrace při používání zařízení může vést k vážným zraněním.
d) Abyste zabránili náhodnému zapnutí zařízení, před připojením ke zdroji napájení se ujistěte, že je vypínač v poloze OFF.
e) Z ařízení není hračka. Děti musí být pod dozorem, aby bylo zajištěno, že si se zařízením nebudou hrát.

2.4. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Použijte vhodné nástroje pro daný úkol. Správně zvolené zařízení splní úkol, pro který bylo navrženo, lépe a bezpečněji.
b) Zařízení nepoužívejte, pokud vypínač „ON/OFF“ nefunguje správně (nezapíná a nevypíná zařízení). Zařízení, která nelze zapnout a vypnout pomocí vypínače „ON/OFF“, jsou nebezpečná, neměla by být provozována a musí být opravena.
c) Pře d jakýmkoliv nastavením, výměnou příslušenství nebo před odložením zařízení se ujistěte, že je zástrčka odpojena ze zásuvky. Taková opatření sníží riziko náhodné aktivace zařízení.
d) Pokud zařízení nepoužíváte, uložte jej na bezpečném místě, mimo dosah dětí a osob, které nejsou obeznámeny s přístrojem, které si nepřečetly návod k použití. Zařízení může představovat nebezpečí v rukou nezkušených uživatelů.
e) U držujte zařízení v perfektním technickém stavu.
f) Udržujte zařízení mimo dosah dětí.
g) Opravu nebo údržbu zařízení by měly provádět kvalifikované osoby, pouze s použitím originálních náhradních dílů. To zajistí bezpečné používání.
h) A by byla zajištěna provozní integrita zařízení, neodstraňujte ochranné kryty namontované ve výrobě a nepovolujte žádné šrouby.
i) Pří přepravě a manipulaci s přístrojem mezi skladem a místem určení dodržujte zásady BOZP pro ruční přepravu platné v zemi, kde bude přístroj používán.
j) Zařízení pravidelně čistěte, abyste zabránili hromadění odolných nečistot.
k) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.
I) J e zakázáno zasahovat do konstrukce zařízení za účelem změny jeho parametrů nebo konstrukce.
m) Udržujte zařízení mimo zdroje ohně a tepla.
n) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně.
o) Nezakrývejte větrací otvory!

POZORNOST! I přes bezpečnou konstrukci zařízení a jeho ochranné vlastnosti a přes použití přídavných prvků chránících obsluhu stále existuje mírné riziko nehody nebo zranění při používání zařízení. Při používání zařízení buďte ve střehu a používejte zdravý rozum.

3. Použijte pokyny

Zařízení je určeno k přeměně sluneční energie na elektrinu, ukládání elektriny a napájení elektrických zařízení. Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

3.1. Popis zařízení

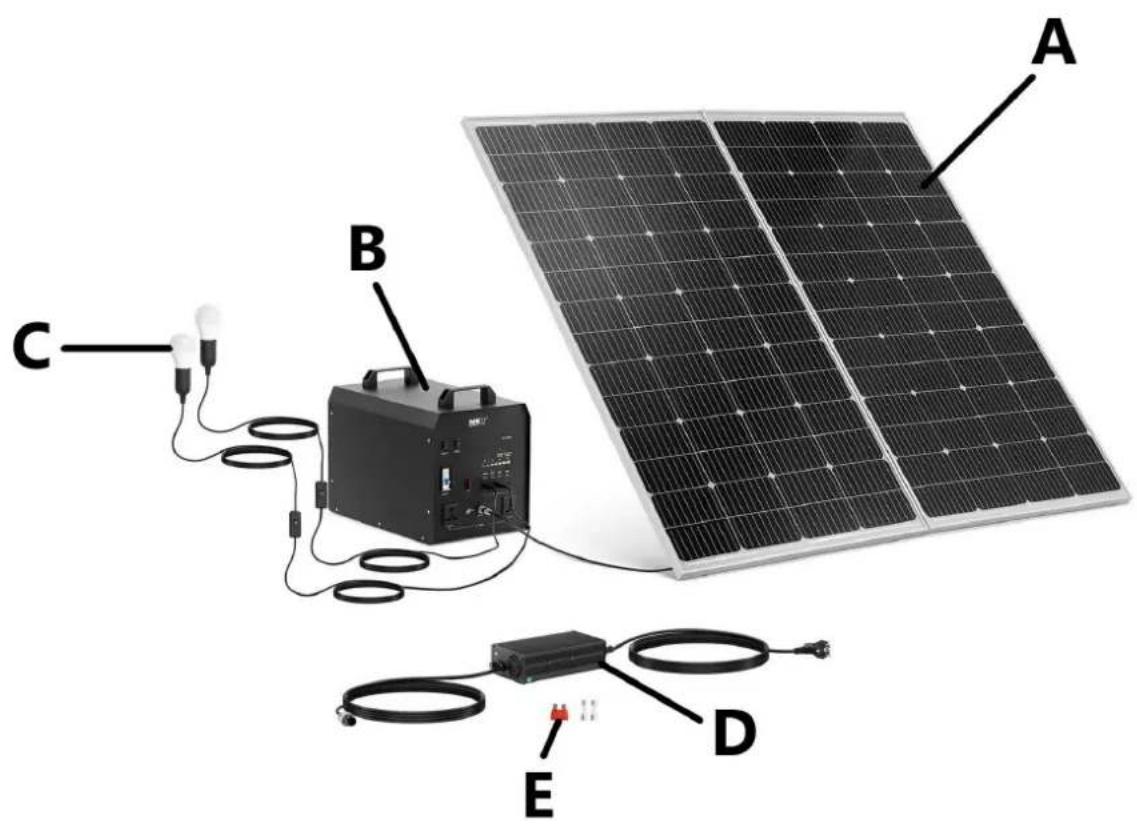

A B C D E

A - Solární panel
B - Solární invertor
C - Lampy
D - Nabíječka
E - Náhradní pojistky

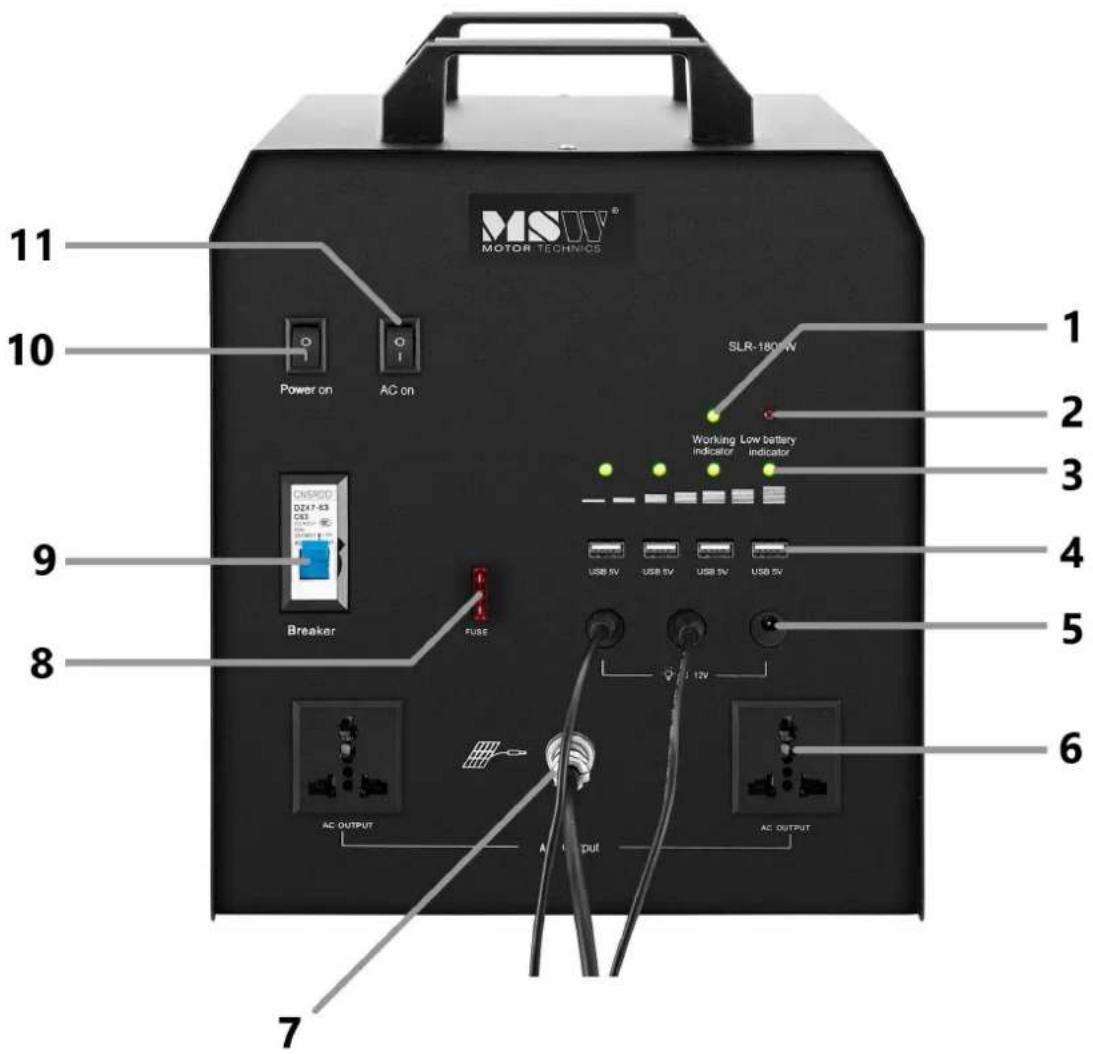

MSUV® MOTOR TECHNICS 11 10 Power on AC on SLR-180kW 2 Working indicator Low battery indicator 3 USB 5V USB 5V USB 5V USB 5V 4 9 Breaker FUSE 12V 5 6 7

1 - Kontrolka provozu zařízení
2 - Kontrolka slabé baterie
3 - Kontrolky indikují stav baterie
4 - USB 5V DC zásuvky
5 - 12V DC zásuvky
6 - zásuvky 230V AC
7 - Nabíjecí zásuvka (AC/Solar)
8 - Pojistka
9 - Jistič
10 - Vypínač napájení
11 - Přepínač režimu AC

3.2. Příprava k použití

Umístění spotřebiče

Fotovoltaický střídač by měl být umístěn na místě chráněném před slunečním zářením a nepříznivými povětrnostními vlivy, jako je déšť nebo sníh.

Nepoužívejte zařízení v místech s vysokými vibracemi, nárazy, prachem, korozivními látkami nebo hořlavými plyny.

Okolní teplota během provozu zařízení by měla být v rozmezí 0 až 40 °C a relativní vlhkost v rozmezí 10 % až 90 %.

Zajistěte dostatečné větrání v místě použití a ujistěte se, že strídač není vystaven teplu ze zdrojů tepla nebo ohně.

Přístroj vždy používejte na rovném, stabilním, čistém, ohnivzdorném a suchém povrchu a mimo dosah dětí a osob se sníženými duševními, smyslovými a duševními schopnostmi.

Při použití síťového napájení musí být zařízení umístěno tak, aby byla síťová zástrčka kdykoli dostupná.

Ujistěte se, že napájení zařízení odpovídá údajům na výkonovém štítku!

3.3. Použití zařízení

Zapínání a vypínání napájení

Tlačítko napájení

Chcete-li zařízení zapnout, nastavte tlačítko "Power on" do polohy "I". Chcete-li zařízení vypnout, nastavte toto tlačítko „Power on“ do polohy „O“.

tlačítko "AC on".

Před připojením zařízení napájeného 230 V AC ke střídači nastavte tlačítko "AC on" do polohy "l". Pro návrat k napájení DC zásuvek otočte tlačítko "AC on" do polohy "O".

Baterie se nabíjí

1) Připojte kabel solárního panelu nebo AC adaptéru do nabíjecí zásuvky.
2) Při nabíjení solárním panelem: Umístěte panel na slunné místo a nastavte úhel podle vaší místní zeměpisné šířky. Nejlepší doba provozu solárního panelu je mezi 10:00 a 15:00.
3) Indikátor baterie na ovládacím panelu zařízení bliká, což znamená, že se zařízení nabíjí. Když je baterie plně nabitá, rozsvítí se všechny kontrolky úrovně baterie.

Ochrana systému

1) Když dojde k přepětí DC nebo dojde k závažné poruše, pojistka se může přepálit a systém automaticky vypne všechny výstupy DC. V tomto případě vyměňte pojistku 10 A.
2) Pokud je výstupní svorka 230V AC během používání přetížena, zařízení automaticky aktivuje ochranu proti přetížení.
3) Systém má ochranu proti přebití a nadměrnému vybití.

3.4. ČISTĚNÍ A ÚDRŽBA

a) Před každým čištěním a v době, kdy se zařízení nepoužívá, vytáhněte síťovou zástrčku napájecího zdroje nebo odpojte solární panel od střídače.
b) K čištění povrchu používejte pouze nekorozivní čisticí prostředky.
c) Po vyčištění zařízení by měly být všechny části před dalším použitím zcela vysušeny.
d) Skladujte jednotku na suchém, chladném místě, bez vlhkosti a přímého slunečního záření.
e) Zařízení nestříkejte proudem vody ani jej neponořujte do vody.
f) Dbejte na to, aby se dovnitř nedostala žádná voda otvory v krytu.
g) Zařízení musí být pravidelně kontrolováno, aby byla kontrolována jeho technická účinnost a zjištěno případné poškození.
h) K čistění používejte měkký hadřík.
i) Pokud byl přístroj vystaven nízké teplotě, mohou kapky vody ztuhnout (uvnitř nebo vně krytu). V takovém případě před použitím počkejte, dokud zařízení zcela nevyschne. Jinak hrozí nebezpečí úrazu elektrickým proudem.
j) Zařízení se automaticky vypne, když je napětí baterie příliš nízké. Nezapomeňte zařízení nabít do 15 dnů od vybití.
k) Před zabalením pro přepravu se prosím ujistěte, že úroveň nabití baterie je nižší než 30 %.
I) Před uložením na delší dobu se ujistěte, že je zařízení plně nabité. Pokud zařízení nepoužíváte, nabijte je každé 3 měsíce.

LIKVIDACE POUŽITÉ ZAŘÍZENÍ:

Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.

Informace o místním recyklačním zařízení získáte od místních úřadů.
