MANUALE UTENTE S-POWER SYSTEM PSWI 1800 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Pannello solare con inverter
Modello	SISTEMA S-POWER PSWI 1800
Potenza nominale [W]	1800
Potenza pannello solare [W]	2 x 155
Tensione di uscita	CC: 12 V (3 prese) / USB: 5 V (4 prese) / CA: 230 V (2 prese)
Tipo di batteria	LiFePO4 1400 Wh
Efficienza (alle condizioni nominali) [%]	23
Classe di protezione IP	IP63
Temperatura ambiente durante il funzionamento	-10°C a +50°C
Dimensioni inverter (larghezza x profondità x altezza) [cm]	26x41,5x33
Dimensioni pannello solare (larghezza x profondità x altezza) [cm]	140x125x25
Peso (kg)	38,5

1. Descrizione generale

Il manuale dell'utente è progettato per assistere nell'uso sicuro e senza problemi del dispositivo. Il prodotto è progettato e realizzato secondo rigorose linee guida tecniche, utilizzando tecnologie e componenti all'avanguardia. Inoltre, è prodotto nel rispetto dei più severi standard qualitativi.

NON UTILIZZARE IL DISPOSITIVO SENZA AVER LETTO E COMPRESO ATTENTAMENTE IL PRESENTE MANUALE PER L'UTENTE.

Per aumentare la durata del prodotto del dispositivo e per garantire un funzionamento senza problemi, utilizzarlo in conformità con questo manuale utente ed eseguire regolarmente attività di manutenzione. I dati tecnici e le specifiche in questo manuale utente sono aggiornati. Il produttore si riserva il diritto di apportare modifiche associate al miglioramento della qualità. Il dispositivo è progettato per ridurre al minimo i rischi di emissioni sonore, tenendo conto del progresso tecnologico e delle opportunità di riduzione del rumore.

Leggenda

	Il prodotto soddisfa gli standard di sicurezza pertinenti.
	Leggere le istruzioni prima dell'uso.
	Il prodotto deve essere riciclato.

AVVERTIMENTO! o ATTENZIONE! o RICORDA! Applicabile alla situazione data.

(segnale di avvertimento generale)

ATTENZIONE! Avviso di scossa elettrica!

ATTENZIONE! I disegni in questo manuale sono solo a scopo illustrativo e in alcuni dettagli possono differire dal prodotto reale.

2. Sicurezza d'uso

ATTENZIONE!

Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservanza delle avvertenze e delle istruzioni può causare lesioni gravi o addirittura la morte.

I termini "dispositivo" o "prodotto" sono utilizzati nelle avvertenze e nelle istruzioni per fare riferimento a:

Pannello solare con inverter

2.1. Sicurezza elettrica

a) La spina deve adattarsi alla presa. Non modificare la spina in alcun modo. L'utilizzo di spine originali e prese adatte riduce il rischio di scosse elettriche.
b) Evitare di toccare elementi collegati a terra come tubi, riscaldatori, caldaie e frigoriferi. Vi è un rischio maggiore di scossa elettrica se il dispositivo con messa a terra è esposto alla pioggia, entra in contatto diretto con una superficie bagnata o funziona in un ambiente umido. L'ingresso di acqua nel dispositivo aumenta il rischio di danni al dispositivo e di scosse elettriche.
c) Non toccare il dispositivo con mani bagnate o umide.
d) Utilizzare il cavo solo per l'uso previsto. Non usarlo mai per trasportare il dispositivo o per staccare la spina da una presa. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se si lavora con il dispositivo all'aperto, assicurarsi di utilizzare una prolunga adatta per l'uso all'aperto. L'utilizzo di una prolunga adatta per uso esterno riduce il rischio di scosse elettriche.
f) Se non è possibile evitare l'utilizzo del dispositivo in un ambiente umido, è necessario applicare un dispositivo a corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.
g) Non utilizzare il dispositivo se il cavo di alimentazione è danneggiato o presenta evidenti segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal centro di assistenza del produttore.
h) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo in acqua o altri liquidi. Non utilizzare il dispositivo su superfici bagnate.
i) Evitare che il dispositivo si bagni. Pericolo di folgorazione!

2.2. Sicurezza sul posto di lavoro

a) Assicurati che il posto di lavoro sia pulito e ben illuminato. Un luogo di lavoro disordinato o scarsamente illuminato può causare incidenti. Prova a pensare al futuro, osserva cosa sta succedendo e usa il buon senso quando lavori con il dispositivo.
b) Se non si è sicuri del corretto funzionamento del prodotto o se si riscontrano danni, contattare il centro di assistenza del produttore.
c) Solo il centro di assistenza del produttore può effettuare riparazioni sul prodotto. Non tentare di riparare da soli!
d) In caso di incendio, utilizzare un estintore a polvere o ad anidride carbonica (CO2) (uno destinato all'uso su dispositivi elettrici sotto tensione) per spegnerlo.
e) Ai bambini o alle persone non autorizzate è vietato l'accesso alla postazione di lavoro. Una distrazione può comportare la perdita di controllo del dispositivo.
f) Utilizzare il dispositivo in uno spazio ben ventilato.

g) Si prega di tenere questo manuale a disposizione per future consultazioni. Se questo dispositivo viene ceduto a terzi, il manuale deve essere consegnato con esso.
h) C onservare gli elementi dell'imballaggio e le piccole parti di assemblaggio in un luogo non accessibile ai bambini.
i) S e questo dispositivo viene utilizzato insieme ad un'altra apparecchiatura, devono essere seguite anche le restanti istruzioni per l'uso.

2.3. Sicurezza personale

a) Non utilizzare il dispositivo quando si è stanchi, malati o sotto l'influenza di alcol, narcotici o farmaci che possono compromettere significativamente la capacità di utilizzare il dispositivo.
b) I dispositivo non è progettato per essere maneggiato da persone (compresi i bambini) con funzioni mentali e sensoriali limitate o persone prive di esperienza e/o conoscenza pertinenti a meno che non siano supervisionate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni su come utilizzare il dispositivo.
c) Q. uando si lavora con il dispositivo, usare il buon senso e stare all'erta. Una temporanea perdita di concentrazione durante l'utilizzo del dispositivo può causare gravi lesioni.
d) Pe r evitare che il dispositivo si accenda accidentalmente, assicurarsi che l'interruttore sia in posizione OFF prima di collegarlo a una fonte di alimentazione.
e) I dispositivo non è un giocattolo. I bambini devono essere sorvegliati per assicurarsi che non giochi con il dispositivo.

2.4. Uso sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare gli strumenti appropriati per l'attività data. Un dispositivo correttamente selezionato svolgerà il compito per il quale è stato progettato meglio e in modo più sicuro.
b) Non utilizzare il dispositivo se l'interruttore "ON/OFF" non funziona correttamente (non accende e spegne il dispositivo). I dispositivi che non possono essere accesi e spenti tramite l'interruttore "ON/OFF" sono pericolosi, non devono essere utilizzati e devono essere riparati.
c) A ssicurarsi che la spina sia scollegata dalla presa prima di tentare qualsiasi regolazione, sostituzione di accessori o prima di mettere da parte il dispositivo. Tali precauzioni ridurranno il rischio di attivazione accidentale del dispositivo.
d) Q. uando non in uso, conservare in un luogo sicuro, lontano dalla portata dei bambini e da persone che non hanno familiarità con il dispositivo e che non hanno letto il manuale dell'utente. Il dispositivo può rappresentare un pericolo nelle mani di utenti inesperti.
e) M antenere il dispositivo in perfette condizioni tecniche.
f) Tenere il dispositivo fuori dalla portata dei bambini.
g) L a riparazione o la manutenzione del dispositivo devono essere eseguite da personale qualificato, utilizzando solo ricambi originali. Ciò garantirà un uso sicuro.
h) Pe r garantire l'integrità operativa del dispositivo, non rimuovere le protezioni montate in fabbrica e non allentare alcuna vite.
i) D urante il trasporto e la movimentazione del dispositivo tra il magazzino e la destinazione, osservare i principi di salute e sicurezza sul lavoro per le operazioni di trasporto manuale che si applicano nel paese in cui verrà utilizzato il dispositivo.
j) Pu lire regolarmente il dispositivo per evitare l'accumulo di sporcizia ostinata.
k) Il dispositivo non è un giocattolo. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di una persona adulta.
I) È vietato intervenire sulla struttura del dispositivo per modificarne i parametri o la costruzione.
m) Tenere il dispositivo lontano da fonti di fuoco e calore.
n) A ssicurarsi che la ruota sia posizionata in modo stabile.
o) Non coprire le aperture di ventilazione!

ATTENZIONE! Nonostante il design sicuro del dispositivo e le sue caratteristiche protettive, e nonostante l'utilizzo di elementi aggiuntivi a protezione dell'operatore, sussiste ancora un lieve rischio di incidenti o lesioni durante l'utilizzo del dispositivo. Stai attento e usa il buon senso quando usi il dispositivo.

3. Utilizzare le linee guida

Il dispositivo è progettato per convertire l'energia solare in elettricità, immagazzinare elettricità e alimentare dispositivi elettrici.

L'utente è responsabile per eventuali danni derivanti dall'uso non intenzionale del dispositivo.

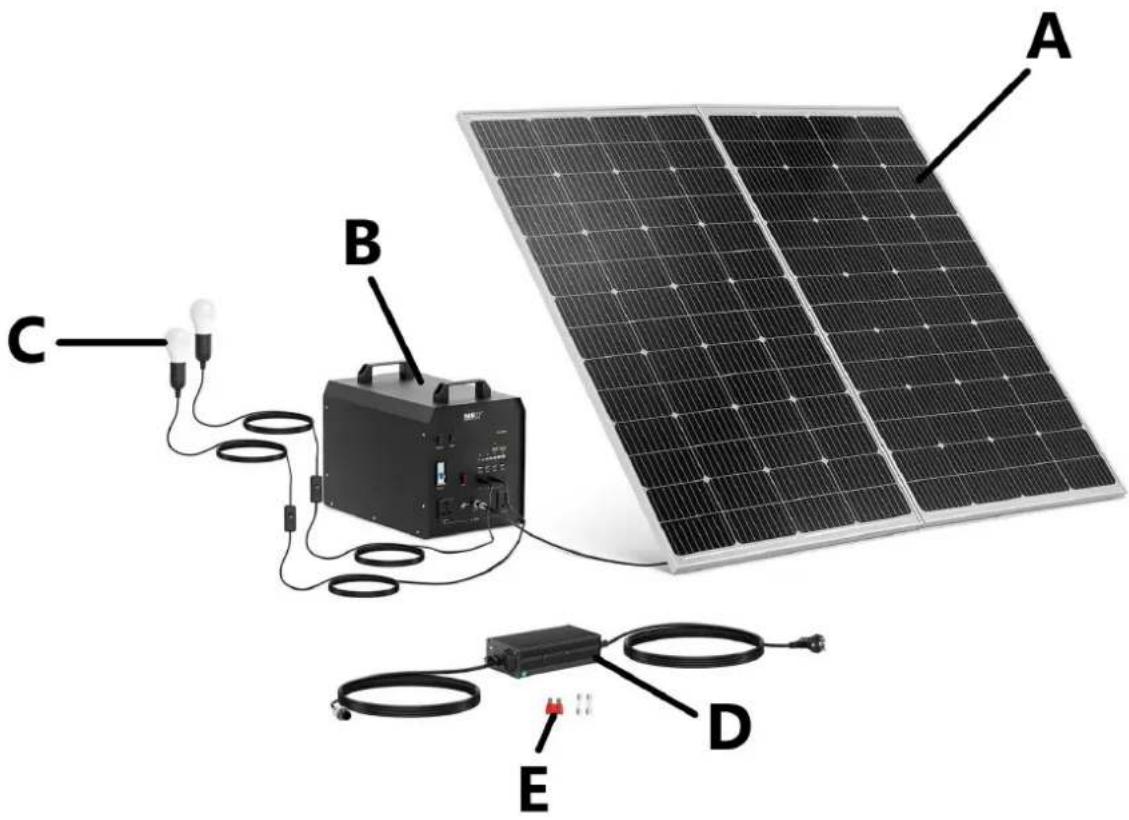

3.1. Descrizione del dispositivo

A - Pannello solare
B - Inverter solare
C - Lampade
D - Caricabatterie
E - Fusibili di scorta

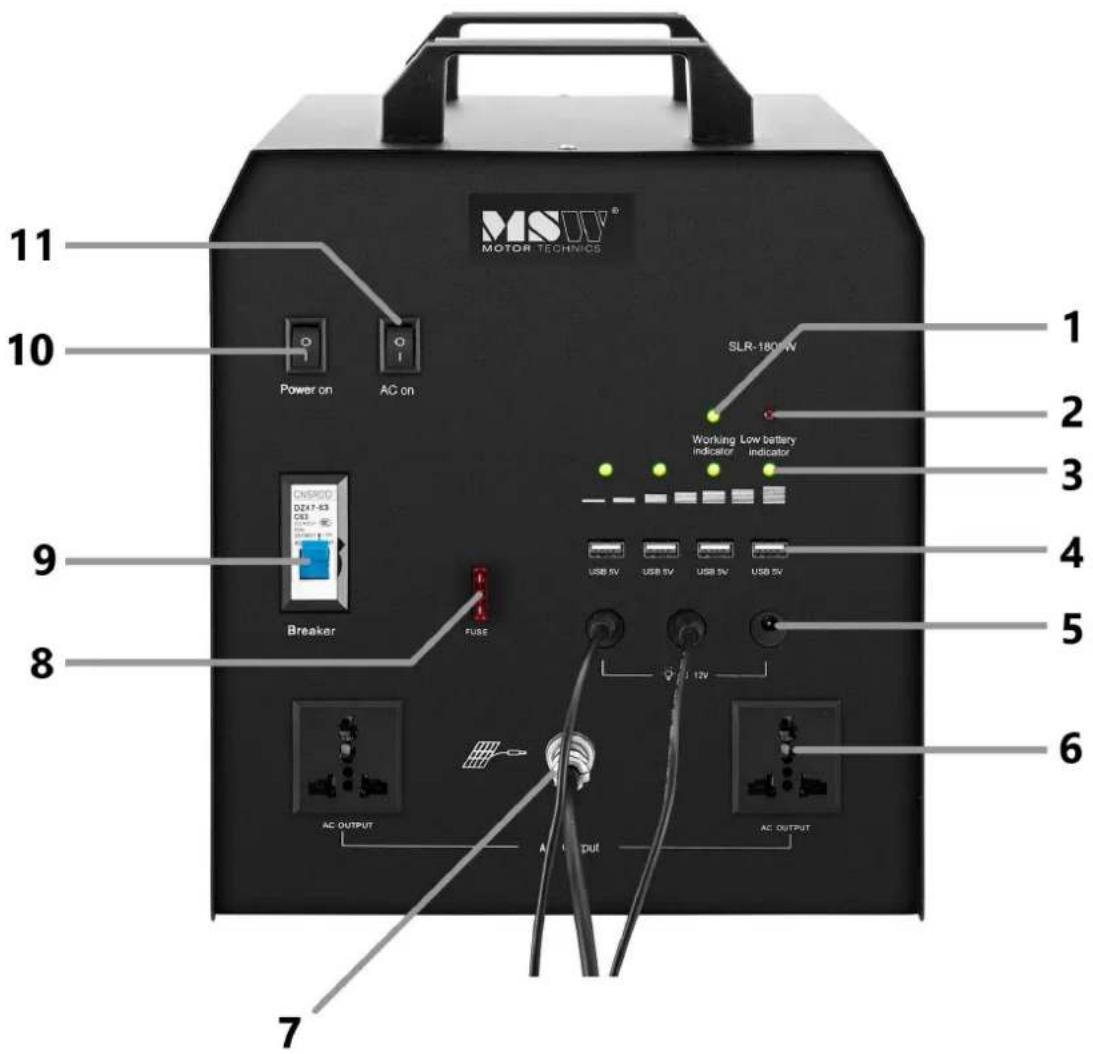

MSUV® MOTOR TECHNICS 11 10 Power on AC on SLR-180kW 2 Working indicator Low battery indicator 3 USB 5V USB 5V USB 5V USB 5V 4 9 Breaker FUSE 12V 5 6 7

1 - Spia luminosa di funzionamento del dispositivo
2 - Indicatore luminoso di batteria scarica
3 - Indicatori luminosi per indicare lo stato della batteria
4 - Prese USB 5V CC
5 - Prese 12V CC
6 - Prese 230V CA
7 - Presa di ricarica (CA/solare)
8 - Fusibile
9 - Interruttore
10 - Interruttore di alimentazione
11 - Interruttore modalità CA

3.2. Preparazione per l'uso

Posizione dell'apparecchio

L'inverter fotovoltaico deve essere posizionato in un luogo protetto dalla luce solare e da condizioni atmosferiche avverse come pioggia o neve.

Non utilizzare il dispositivo in luoghi soggetti a forti vibrazioni, urti, polvere, sostanze corrosive o gas infiammabili.

La temperatura ambiente durante il funzionamento del dispositivo deve essere compresa tra 0 e 40 °C e l'umidità relativa tra il 10% e il 90%.

Predisporre un'adeguata ventilazione nel luogo di utilizzo e assicurarsi che l'inverter non sia esposto al calore di fonti di calore o fuoco.

Utilizzare sempre il dispositivo su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata di bambini e persone con ridotte capacità mentali, sensoriali e mentali.

Quando si utilizza l'alimentazione di rete, l'apparecchio deve essere posizionato in modo tale che la spina di rete possa essere raggiunta in qualsiasi momento. Assicurarsi che l'alimentazione del dispositivo corrisponda ai dati sulla targhetta!

Accensione e spegnimento

Pulsante di accensione

Per accendere il dispositivo, impostare il pulsante "Accensione" in posizione "I". Per spegnere il dispositivo, impostare questo pulsante "Accensione" sulla posizione "O".

Pulsante "AC on".

Prima di collegare all'inverter un dispositivo alimentato a 230 V AC, posizionare il pulsante "AC on" in posizione "I". Per ripristinare l'alimentazione alle prese CC, ruotare il pulsante "AC on" in posizione "O".

Batteria in carica

1) Collegare il cavo del pannello solare o dell'adattatore CA alla presa di ricarica.
2) Quando si ricarica con il pannello solare: posizionare il pannello in un luogo soleggiato e regolare l'angolo in base alla latitudine locale. Il miglior orario di funzionamento per un pannello solare è tra le 10:00 e le 15:00.
3) L 'indicatore della batteria sul pannello di controllo del dispositivo lampeggia per indicare che il dispositivo è in carica. Quando la batteria è completamente carica, tutte le spie del livello della batteria si accendono.

Protezione del sistema

1) Quando si verifica una sovratensione CC o si verifica un guasto grave, il fusibile potrebbe bruciarsi e il sistema disattiverà automaticamente tutte le uscite CC. In questo caso, sostituire il fusibile da 10 A.
2) S e il terminale di uscita 230 V CA è sovraccarico durante l'uso, il dispositivo attiverà automaticamente la protezione da sovraccarico.
3) I sistema è dotato di protezione da sovraccarico e scarica eccessiva.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia e quando il dispositivo non è in uso, staccare la spina di rete dell'alimentatore o scollegare il pannello solare dall'inverter.

b) U tilizzare solo detergenti non corrosivi per pulire la superficie.

c) Dopo aver pulito il dispositivo, tutte le parti devono essere asciugate completamente prima di riutilizzarlo.

d) Con servare l'unità in un luogo fresco e asciutto, al riparo dall'umidità e dall'esposizione diretta alla luce solare.

e) N on spruzzare il dispositivo con un getto d'acqua o immergerlo in acqua.

f) A ssicurarsi che l'acqua non entri attraverso le aperture nell'alloggiamento.

g) Il dispositivo deve essere regolarmente ispezionato per verificarne l'efficienza tecnica e individuare eventuali danni.

h) Pe r la pulizia utilizzare un panno morbido.

i) S e il dispositivo è stato esposto a basse temperature, le gocce d'acqua potrebbero solidificarsi (all'interno o all'esterno dell'involucro). In questo caso, attendere che il dispositivo sia completamente asciutto prima di utilizzarlo. In caso contrario sussiste il rischio di scosse elettriche.

j) Il dispositivo si spegne automaticamente quando la tensione della batteria è troppo bassa. Ricordarsi di caricare il dispositivo entro 15 giorni dalla scarica.
k) Assicurarsi che il livello della batteria sia inferiore al 30% prima dell'imballaggio per il trasporto.
I) A ssicurarsi che il dispositivo sia completamente carico prima di riporlo per un lungo periodo di tempo. Carica il dispositivo ogni 3 mesi se non in uso.

SMALTIMENTO DEI DISPOSITIVI USATI:

Non smaltire questo dispositivo nei sistemi di rifiuti urbani. Consegnarlo a un punto di riciclaggio e raccolta di dispositivi elettrici ed elettrici. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per costruire il dispositivo possono essere riciclate in conformità con i loro contrassegni. Scegliendo di riciclare, contribuisci in modo significativo alla protezione del nostro ambiente.

Contattare le autorità locali per informazioni sull'impianto di riciclaggio locale.
