HASZNÁLATI ÚTMUTATÓ S-POWER SYSTEM PSWI 1800 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Napelem inverterrel
Modell	S-POWER RENDSZER PSWI 1800
Névleges teljesítmény [W]	1800
Napelem teljesítmény [W]	2 x 155
Kimenőfeszültség	DC: 12V (3 aljzat) / USB: 5V (4 aljzat) / AC: 230V (2 aljzat)
Elemtípus	LiFePO4 1400 Wh
Hatékonyság (névleges körülmények között) [%]	23
IP védelmi osztály	IP63
Környezeti hőmérséklet működés közben	-10°C do +50°C
Inverter méretei (szélesség x mélység x magasság) [cm]	26x41,5x33
Napelem méretei (szélesség x mélység x magasság) [cm]	140x125x25
keréksúly [kg]	38,5

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki irányelvek szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a zavartalan működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

	A termék megfelel a vonatkozó biztonsági előírásoknak.
	Használat előtt olvassa el a használati utasítást.
	A terméket újra kell hasznosítani.

FIGYELMEZTETÉS! vagy VIGYÁZAT! vagy EMLÉKEZTETÉS! Az adott helyzetre alkalmazható. (általános figyelmeztető jel)

FIGYELEM! Elektromos áramütésre figyelmeztetés!

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM!

Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások be nem tartása súlyos sérülést vagy akár halált is okozhat.

A figyelmeztetésekben és utasításokban az "eszköz" vagy "termék" kifejezések a következőkre utalnak: Napelem inverterrel

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A dugónak illeszkednie kell a csatlakozóaljzathoz. A villásdugót semmilyen módon ne módosítsa. Az eredeti dugók és a megfelelő aljzatok használata csökkenti az áramütés veszélyét.
b) K erülje a földelt elemek, például csövek, fűtőtestek, kazánok és hűtőszekrények érintését. Fokozottan fennáll az áramütés veszélye, ha a földelt készüléket eső éri, nedves felülettel közvetlenül érintkezik, vagy nedves környezetben működik. A készülékbe kerülő víz növeli a készülék károsodásának és az áramütés veszélyét.

c) Ne érintse meg a készüléket vizes vagy nedves kézzel!

d) A kábelt csak a rendeltetésszerű használatra használja. Soha ne használja a készülék hordozására vagy a dugó kihúzására a konnektorból. Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét.

e) Ha a készülékkel kültéren dolgozik, minden képpen használjon kültéri használatra alkalmas hosszabbítót. A kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés veszélyét.

f) Ha a készülék nedves környezetben történő használata nem kerülhető el, akkor egy hibásáramú készüléket (RCD) kell alkalmazni. A megszakító kapcsoló használata csökkenti az áramütés veszélyét.

g) N e használja a készüléket, ha a tápkábel sérült vagy a kopás nyilvánvaló jeleit mutatja. A sérült tápkábelt szakképzett villanyszerelőnek vagy a gyártó szervizközpontjának kell kicserélnie.

h) Az áramütés elkerülése érdekében ne merítse a kábelt, a dugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen.

i) Vé dje meg a készüléket a nedvesedéstől. Vigyázat, áramütés veszélye áll fent!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.
b) Ha nem biztos abban, hogy a termék megfelelően működik-e, vagy ha sérülést talál, forduljon a gyártó szervizközpontjához.
c) A termék javítását kizárólag a gyártó szervizközpontja végezheti el. Ne próbálja meg saját maga elvégezni a javításokat!
d) T úz esetén por- vagy szén-dioxid (CO2) tűzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekre szántak).
e) G yermekeknek vagy illetéktelen személyeknek tilos a munkahelyre belépni. A figyelemelterelés a készülék feletti irányítás elvesztéséhez vezethet.
f) A készüléket jól szellőző helyiségben használja.
g) K érjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.

h) A csomagolóelemeket és az apró szerelési alkatrészeket gyermekek számára nem hozzáférhető helyen tartsa.
i) Ha ezt a készüléket egy másik berendezéssel együtt használják, a többi használati utasítást is be kell tartani.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.
b) A készüléket nem úgy tervezték, hogy korlátozott szellemi és érzékszervi funkciókkal rendelkező személyek (beleértve a gyermekeket is) vagy a megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek kezeljék, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy ha a készülék kezelésére vonatkozó utasítást kaptak.
c) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.
d) A készülék véletlen bekapcsolásának elkerülése érdekében győződjön meg arról, hogy a kapcsoló OFF állásban van, mielőtt csatlakoztatja a tápforráshoz.
e) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

2.4. Biztonságos eszközhasználat

a) Ne terhelje túl a berendezést! Használja az adott feladathoz megfelelő eszközöket. A helyesen kiválasztott eszköz jobban és biztonságosabban végzi el azt a feladatot, amelyre tervezték.
b) Ne használja a készüléket, ha a "ON/OFF" kapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyeket nem lehet a "ON/OFF" kapcsolóval be- és kikapcsolni, veszélyesek, nem szabad működtetni, és meg kell javíttatni.
c) Győződjön meg róla, hogy a dugó ki van húzva a konnektorból, mielőtt bármilyen beállítással, tartozékcserével próbálkozna, vagy mielőtt félretenné a készüléket. Ezek az óvintézkedések csökkentik a készülék véletlen aktiválásának kockázatát.
d) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
e) Tartsa a készüléket tökéletes műszaki állapotban.
f) Tartsa a készüléket gyermekek elől elzárva.
g) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.
h) A készülék működési épségének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.
i) A készülék raktár és a rendeltetési hely közötti szállításakor és kezelésénél tartsa be a kézi szállításra vonatkozó munkavédelmi alapelveket, amelyek abban az országban érvényesek, ahol a készüléket használni fogják.
j) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását.
k) A készülék nem játék. A tisztítást és karbantartást gyermekek felnőtt személy felügyelete nélkül nem végezhetik.
I) Tilos beavatkozni a készülék szerkezetébe annak érdekében, hogy annak paramétereit vagy felépítését megváltoztassák.
m) Tartsa a készüléket tűz- és hőforrásoktól távol.
n) Ne terhelje túl a berendezést!
o) Ne takarja le a szellőzőnyílásokat!

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Használati útmutató

A készüléket úgy tervezték, hogy a napenergiát villamos energiává alakítsa, tárolja az áramot és elektromos eszközöket működtessen.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

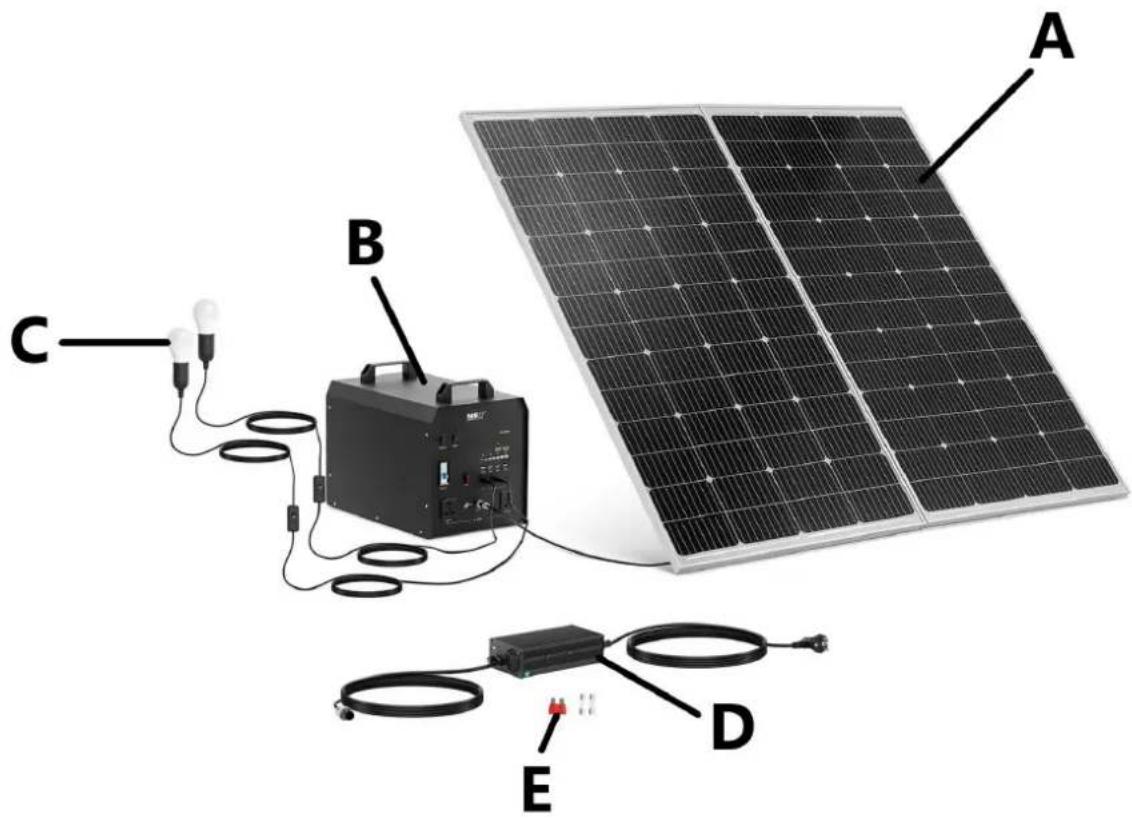

3.1. Eszköz leírása

A - Napelem
B - Napelemes inverter
C - Lámpák
D - töltő
E - Tartalék biztosítékok

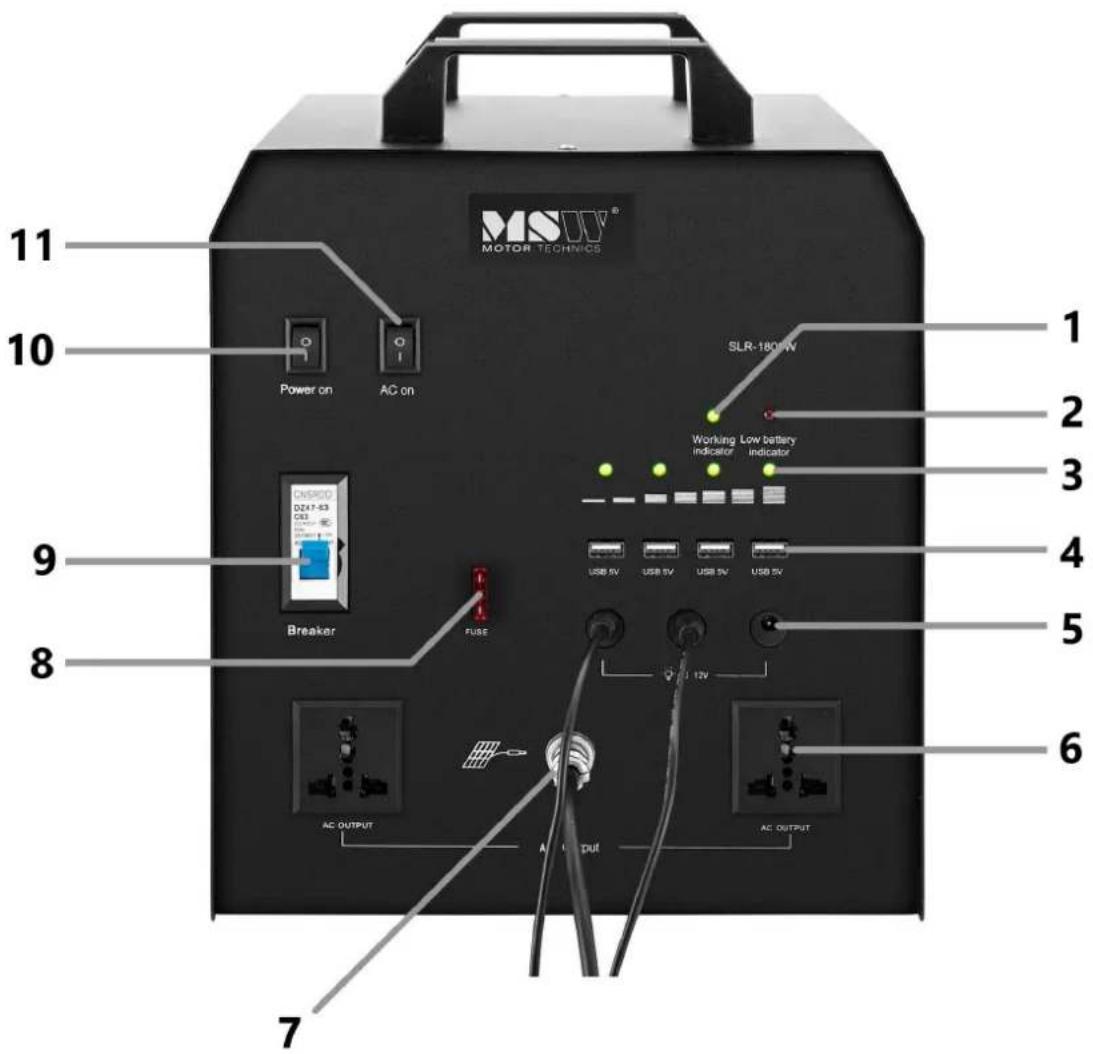

MSUV® MOTOR TECHNICS 11 10 Power on AC on SLR-180kW 2 Working indicator Low battery indicator 3 USB 5V USB 5V USB 5V USB 5V 4 9 Breaker FUSE 12V 5 6 7

1 - A készülék működésének jelzőfénye
2 - Alacsony töltöttségi szint jelzőfénye
3 - Jelzőfények az akkumulátor állapotának jelzésére
4 - USB 5V DC aljzat
5 - 12V DC aljzatok
6 - 230V AC aljzatok
7 - Töltő aljzat (AC/Solar)
8 - Biztosíték
9 - Megszakító
10 - Hálózati kapcsoló
11 - AC üzemmód kapcsoló

3.2. Felkészülés a használatra

A készülék helye

A fotovoltaikus invertert napfénytöl és kedvezötlen időjárási körülményektöl, például esőtöl vagy hótól védett helyen kell elhelyezni.

Ne használja a készüléket olyan helyen, ahol erős rezgések, ütések, por, maró anyagok vagy gyúlékony gázok vannak jelen.

A készülék működése során a környezeti hőmérsékletnek 0 és 40 °C között kell lennie, a relatív páratartalomnak pedig 10% és 90% között.

Gondoskodjon megfelelő szellőzésról a felhasználási helyen, és győződjön meg arról, hogy az inverter nincs kitéve hőforrások vagy tűz által keltett hőnek.

A készüléket mindig egyenletes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és csökkent szellemi, érzékszervi és értelmi képességű személyek számára elérhetetlen helyen használja.

Hálózati tápegység használata esetén a készüléket úgy kell elhelyezni, hogy a hálózati dugó bármikor elérhető legyen. Győződjön meg arról, hogy a készülék tápellátása megfelel a címtáblán szereplő adatoknak!

3.3. Eszközhasználat

A készülék be- és kikapcsolása

Bekapcsológomb

A készülék bekapcsolásához állítsa a "Power on" gombot az "I" állásba. A készülék kikapcsolásához állítsa ezt a "Power on" gombot "O" állásba.

"AC be" gomb

Mielőtt 230 V AC feszültségű készüléket csatlakoztatna az inverterhez, állítsa az "AC on" gombot "T" állásba. Az egyenáramú aljzatok áramellátásának visszaállításához fordítsa az "AC on" gombot "O" állásba.

Az akkumulátor töltése

1) Csatlakoztassa a napelem vagy a hálózati adapter kábelét a töltőaljzathoz.
2) Napelemes töltés esetén: Helyezze a panelt napos helyre, és állítsa be a szöget a helyi földrajzi szélességnek megfelelően. A napelemek legjobb üzemideje délelőtt 10 és délután 3 óra között van.
3) A készülék kezelőpaneljén lévő akkumulátorjelző villogva jelzi, hogy a készülék töltése folyamatban van. Amikor az akkumulátor teljesen feltöltődött, az összes akkumulátorszintjelző lámpa kigyullad.

Rendszervédelem

1) Ha egyenáramú túlfeszültség lép fel, vagy súlyos hiba lép fel, a biztosíték kiéghet, és a rendszer automatikusan kikapcsolja az összes egyenáramú kimenetet. Ebben az esetben cserélje ki a 10 A biztosítékot.
2) Ha a 230V AC kimeneti csatlakozó túlterhelődik használat közben, a készülék automatikusan aktiválja a túlterhelésvédelmet.
3) A rendszer túltöltés- és túlkisülés elleni védelemmel rendelkezik.

3.4. Tisztítás és karbantartás

a) Minden tisztítás előtt és amikor a készülék nincs használatban, húzza ki a tápegység hálózati csatlakozóját, vagy húzza ki a napelemet az inverterből.
b) A felület tisztításához csak nem korrozív tisztítószereket használjon.
c) A készülék tisztítása után, mielőtt újra használná, minden alkatrészt teljesen meg kell szárítani.
d) A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja.
e) Ne permetezze a készüléket vízsugárral, és ne merítse vízbe.
f) Győződjön meg róla, hogy a ház nyílásain keresztül nem jut be víz.
g) A készüléket rendszeresen ellenőrizni kell a műszaki hatékonyság ellenőrzése és az esetleges sérülések kiszűrése érdekében.
h) A tisztításhoz puha rongyot vagy szivacsot kell használni.
i) Ha a készüléket alacsony hőmérsékletnek tették ki, a vízcseppek megszilárdulhatnak (a burkolaton belül vagy kívül). Ebben az esetben várjon, amíg a készülék teljesen megszárad, mielőtt használná. Ellenkező esetben fennáll az áramütés veszélye.
j) A készülék automatikusan kikapcsol, ha az akkumulátor feszültsége túl alacsony. Ne felejtse el a készüléket a lemerülést követő 15 napon belül feltölteni.
k) Kérjük, győződjön meg arról, hogy az akkumulátor töltöttségi szintje 30%-nál kevesebb, mielőtt csomagolná a készüléket szállításhoz.

I) Kérjük, gondoskodjon arról, hogy a készülék teljesen fel legyen töltve, mielőtt hosszabb ideig tárolná. Ha nem használja a készüléket, 3 havonta töltse fel.

A HASZNÁLT ESZKÖZÖK ÁRTALMATLANÍTÁSA:

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.
