Caractéristiques Techniques	Climatiseur Daikin UATYQ450MCY1, type multisplit, capacité de refroidissement 45000 BTU/h, efficacité énergétique A++
Type d'appareil	Climatiseur mural, système inverter
Utilisation	Idéal pour des espaces commerciaux ou résidentiels de grande taille, fonctionnement silencieux, télécommande incluse
Maintenance	Filtres à nettoyer régulièrement, entretien annuel recommandé par un professionnel
Sécurité	Protection contre les surcharges, système de détection de fuites de réfrigérant
Informations Générales	Garantie de 5 ans sur le compresseur, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - UATYQ450MCY1 DAIKIN

Quelle est la capacité de refroidissement de l'unité DAIKIN UATYQ450MCY1 ?

La capacité de refroidissement de l'unité DAIKIN UATYQ450MCY1 est de 14 kW.

Comment régler la température sur la télécommande de la climatisation DAIKIN UATYQ450MCY1 ?

Pour régler la température, utilisez les boutons '+' et '-' sur la télécommande jusqu'à atteindre la température désirée.

Que faire si l'unité DAIKIN UATYQ450MCY1 ne s'allume pas ?

Vérifiez si l'appareil est branché correctement et si le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien.

Comment nettoyer les filtres de l'unité DAIKIN UATYQ450MCY1 ?

Retirez les filtres de l'unité, aspirez la poussière avec un aspirateur et rincez-les à l'eau tiède. Laissez sécher complètement avant de les réinstaller.

Quel est le niveau sonore de l'unité DAIKIN UATYQ450MCY1 ?

Le niveau sonore de l'unité DAIKIN UATYQ450MCY1 est d'environ 47 dB(A) en fonctionnement normal.

Comment changer le mode de fonctionnement (refroidissement/chauffage) sur la climatisation DAIKIN UATYQ450MCY1 ?

Appuyez sur le bouton 'Mode' de la télécommande jusqu'à sélectionner le mode souhaité : refroidissement ou chauffage.

Quelle est la consommation énergétique de l'unité DAIKIN UATYQ450MCY1 ?

L'unité DAIKIN UATYQ450MCY1 a un coefficient de performance (COP) de 4,0, ce qui signifie qu'elle est très efficace en termes de consommation énergétique.

Que faire si l'appareil émet des bruits étranges ?

Les bruits étranges peuvent être causés par des objets obstruant le ventilateur ou des pièces desserrées. Vérifiez l'appareil et si le problème persiste, contactez un professionnel.

Comment programmer la minuterie sur la climatisation DAIKIN UATYQ450MCY1 ?

Pour programmer la minuterie, appuyez sur le bouton 'Timer' de la télécommande et suivez les instructions affichées pour régler l'heure de démarrage et d'arrêt.

Est-il normal que l'unité DAIKIN UATYQ450MCY1 dégage de l'eau ?

Oui, il est normal que l'unité dégage de l'eau, car cela provient de la condensation. Vérifiez que le drainage est correct pour éviter les fuites.

Comment obtenir un dépannage pour l'unité DAIKIN UATYQ450MCY1 ?

Pour un dépannage, contactez le service client de DAIKIN ou un technicien qualifié pour une assistance professionnelle.

MODE D'EMPLOI UATYQ450MCY1 DAIKIN

Mode D'emploi
Télécommande reliée par fi I

A. Guide des Opérations

1. Quand l'unité est branchée à l'alimentation électrique, l'écran LCD affiche la page-écran principale.

2000/01/01	[Sat]	12:00am
Status :		OFF
Mode :		Heating
Set Temp : 24°C

1. Appuyer sur le bouton ON/OFF pendant 1 seconde pour allumer l'unité, si l'état indiqué est OFF. L'état ON est alors affché. Le VOYANT ON/OFF s'allume.
2. Appuyer sur le bouton COOL pendant 1 seconde pour obtenir la réfrigération ou le bouton HEAT pour obtenir le chauffage.
3. L'indication « Set Temp » se refère le réglage de la température.
4. Appuyer une fois sur le bouton pour voir si le/s compresseur/s est/son allumé/s, eteint/s ou en mode de dégivrage.

2000/01/01	[Sat]	12:00am
Compressor 1 : ON
Compressor 2 : DEFROST

1. Appuyer à nouveau sur le bouton pour visualiser la température de la piece et celle de l'air extérieur.

2000/01/01	[Sat]	12:00am
Return Air : 24.0°C
Outdoor Air : 24.0°C

1. Appuyer à nouveau sur le bouton pour visualiser le type selectionné pour l'unité, le nombre de compresseurs utilisés, l'options « always on » du ventilateur interieur, le modele et la version de l'EEPROM.

2000/01/01	[Sat]	12:00am
Type	: H/Pump
No. Comp	: 2 Comp
IDF Opt	: --
Model	: 5RT90BR_E
EP.Rev	: 0.0

1. Appuyer sur le bouton pour revenir a/aux écran(s) precedent(s) ou sur ESC pour revenir a l'écran principal.

2. Appuyer sur le bouton ALARM pour voir ou annuler l'histoire des alarmes. En cas d'alarme, contacter le revendeur habitual ou le Service après-vente.

3. Remarque: Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

B. Menu Principal

1. Il est possible de modifier les paramètres saisis en usine. Cette opération doit être effectue à partir du Menu Principal. Appuyer sur le bouton ENTER pour passer au Menu principal.
2. Le Menu principal comprend le Menu des opérations, le Menu des configurations, le Menu du minuteur, le Menu des alarmes, le Menu des averissements et le Menu d'affichage.

Comment utiliser le Menu Principal?

Point 1

Appuyer sur ENTER pour voir les sous-menus du Menu principal.

Point 2

Passer au sous-menu youlu en appuyant sur le bouton ou . Appuyer sur ENTER pour selectionner le sous-menue.

Point 3

Passer aux paramètres à modifier ou les afficher en appuyant sur le bouton ou . Appuyer sur ENTER pour sélectionner le paramètre.

Point 4

Modifier le paramètre en appuyant sur le bouton ou . Appuyer ensuite sur ENTER.

Appuyer sur ESC pour returner à la page-écran précédente ou plusieurs fois sur ce même bouton pour returner à la page-écran initiale.

Menu des Opérations

Ce menu permet de modifier l'etat de l'unité (allumée ou eteinte), de modifier le mode de fonctionnement, de saisir la température de l'eau et de degeler manuellement l'unité (uniquement pour le mode chauffage).

Menu des Configurations

Ce menu permet de définir les paramétres de fonctionnement de l'unité (necessite un mot de passer), d'entre les réglages utilisateur, de modifier le mot de passer, de définir les options du panneau et de déverrouiller le panneau.

Les options du panneau permettent de contrôler la lumière de fond et le contraste de l'afficheur à cristaux liquides, de régler la sonnerie d'alarme, d'activer ou de désactiver l'économiseur d'écran, de configurer le temps d'attente pour l'activation de l'économiseur d'écran et demettre l'afficheur de la température sur °C ou °F.

Remarque: Le mot de passer est nécessaire pour faire des modifications ou voir le paramètre de réglage dans le menu correspondant.

ATTENTION :

Toutes les opérations pour lesquelles il faut taper le mot de passer doivent être effectuees par le revendeur local /personnel du Service après-vente. Il est interdit a l'utiliser de modifier les valeurs des parametes de configuration car cela pourrait abimer l'unité ou nuire au bon fonctionnement.

Menu du Minuteur

Ce menu permet de configurer l'horloge, configurer la date, configurer un hora de 7 jours pour allumer/éteindre l'unité et pour activer ou désactiver un hora configuré.

Menu des Alarmes

Ce menu permet de voir l'histoire des alarmes et d'annuler cet historique. Jusqu'à 20 registres de defaults/ alarmes peuvent être mémorisés dans le panneau.

Menu des Avertissements

Ce menu permet de visualiser l'histoire des averissements ainsi que de supprimer les registres d'ajretissement. Jusqu'à 20 registres d'ajretissement peuvent être mémorisés dans le panneau.

Menu du Afficheur

Ce menu permet de visualiser la température du/des capteur(s) de l'échangeur thermique interieur, la température du/des capteur(s) de l'échangeur thermique extérieur, l'état de fonctionnement de la/des vanne(s) solénoïde(s), l'enregistrement du temps de fonctionnement du/des compresseur(s), l'impulsion d'ouverture de l'EXV, l'état de fonctionnement de l'économiseur (seulement applicable pour les unités avec économiqueur), la date de vérification du filtré, le type de contrôle et la version logicielle. L'accès à certaines parties du sousmenu peut nécessiter un mot de passer.

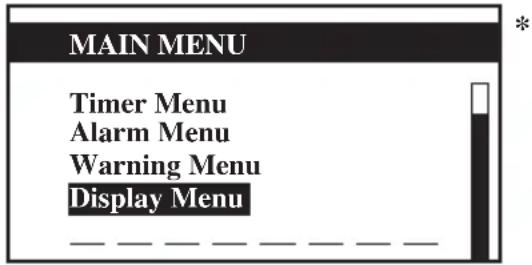

Menu Principal

Appuyer sur ENTER pour acceder à ce menu.

MAIN MENU

Operation

Settings

Timer

Alarm

Warning

Menu

Menu

Menu

Menu

Cette unité dispose de 6 sous-menus dans le [Main Menu]. Appuyer sur le bouton ou pour sélectionner le sous-menu youlu, appuyer sur ENTER pour acceder à un sous-menu ou sur ESC pour quitter cette page et returner à la page-écran du menu principal.

Menu Operations

Selectionner [Operation Menu] dans le [Main Menu] et appuyer sur ENTER pour acceder à ce menu.

Ici, il est possible d'effectuer quelques réglages de base. Appuyer sur ou sur pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ou sur pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour partager vers [Main Menu].

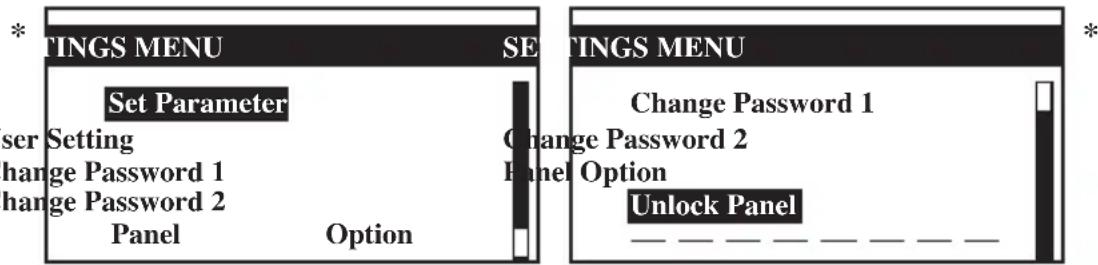

Menu Configurations

Selectionner [Settings Menu] dans le [Main Menu] et appuyer sur ENTER pour acceder à ce menu.

Ici, il est possible d'effectuer quelques réglages avances. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour sortir vers [Main Menu].

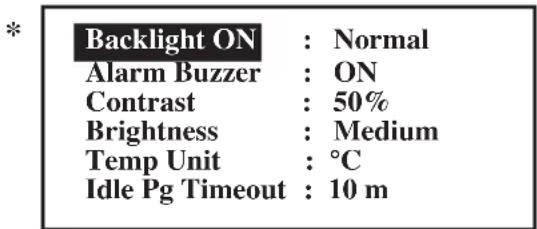

Options du Panneau

Selection [Panel Option] dans le [Settings Menu] et appuyer sur ENTER pour acceder à ce menu.

Appuyer sur le bouton ou pour selectionner le parametre voulu et sur ENTER pour acceder à la configuration du paramètre.

Appuyer sur le bouton ou pour selectionner l'option voulue, appuyer sur ENTER pour acceder à la configuration des options.

Appuyer sur ESC pour sorting vers [Settings Menu].

• Remarque: Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

Menu Minuteur

Selectionner [Timer Menu] dans le [Main Menu] et appuyer sur ENTER pour acceder a ce menu.

TIMER MENU

Clock Setting

Date Setting

Timer Schedule

Timer : Enable

Tous les réglages du minuteur/calendrier sont inclus dans ce menu. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage requis. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ▲ ou sur ▼ pour sélectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour revenir au [Main Menu].

Réglage de L'heure

Selectionner [Clock Setting] dans le [Timer Menu] et appuyer sur ENTER pour acceder à ce menu.

Set Time :

hh mm

12 : 00

Appuyer sur ou sur pour selectionner l'option requise. Ensuite, appuyer sur ENTER pour entrer dans le mode de configuration. Appuyer sur ou sur pour selectionner le réglage. Appuyer à nouveau sur ENTER pour confirmer le réglage. Appuyer sur ESC pour quitter cette page et returner à la page-écran du [Timer Menu].

Réglage de la Date

Selectionner [Date Setting] dans le [Timer Menu] et appuyer sur ENTER pour acceder à ce menu.

Set Date :

yyyy mm

2000 /01 /01

Day : [Sat]

Appuyer sur le bouton ou pour selectionner l'option voulue et appuyer sur ENTER pour acceder aux options.

Appuyer sur ESC pour quitter cette page et returner à la page-écran du [Timer Menu].

Calendrier Minuteur

Selectionner [Timer Schedule] dans le [Timer Menu] et appuyer sur ENTER pour acceder à ce menu.

TIMER SETTINGS

Timer 1

Timer 2

Timer 3

TIMER1

ON OFF

Sun

0800 1800

Mon

0800 1800

Tue

0800 1800

Wed

0800 1800

Cet hora du minuteur est programmable pendant 7 jours. 3 événements ON/OFF par jour sont possibles. L'utilisateur peutCHOISIR d'activer ou pas le minuteur chaque jour (p.ex.:Samedi-Dimanche).

Avant que cét hora puisse fonctionner, l'utilisateur doit régler la [Timer] dans le [Timer Menu] afin de l'activer.

Appuyer sur ESC pour revenir au [Timer Menu].

• Remarque: Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

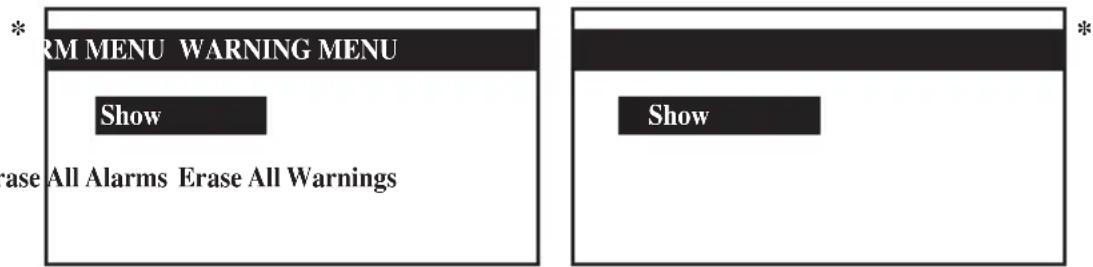

Menu des Alarmes/Menu des Avertissements

Selectionner [Alarm Menu]/[Warning Menu] dans le [Main Menu] et appuyer sur ENTER pour acceder à ce menu.

Ici, toutes les erreurs/alarmes/avertissements precedents sont enregistrés.

L'utilisateur peut voir et annuler ces enregistements. jusqu'à 20 registres d'ayrissements de defaults/alarmes peuvent être méorisés dans le panneau.

Appuyer sur ESC pour revenir au [Main Menu].

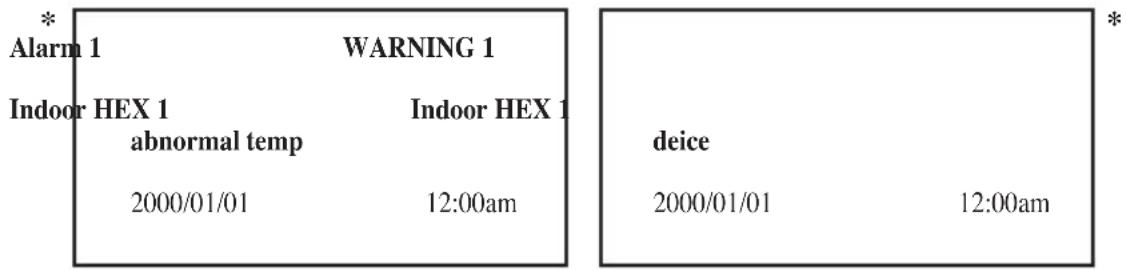

Afficher les Alarmes/Afficher les Avertissements

Selectionner [Show Alarms]/[ShowWarnings] dans le [Main Menu] et appuyer sur ENTER pour acceder à ce menu.

Le registre affiche: - Description des alarmes/avertissements

• Date de survenue des alarmes/avertissements
  -Heure de survenue des alarmes/avertissements

Dans ce menu, l'utilisateur peut également supprimer le(s) registre(s) d'alarme(s)/avertissement(s) (necessite un mot de passer).

Appuyer sur ESC pour revenir au [Alarm Menu]/[Warning Menu].

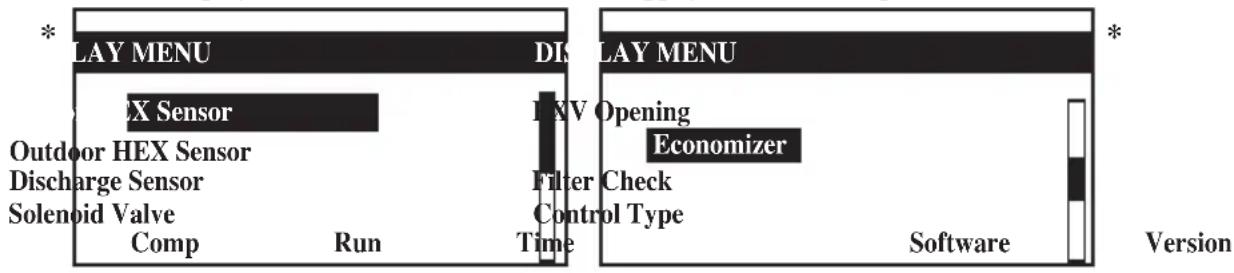

Menu du Afficheur

Selectionner [Display Menu] dans le [Main Menu] et appuyer sur ENTER pour acceder a ce menu.

Ce menu affiche la température du/des capteur(s) de l'échangeur thermique interieur, la température du/des capteur(s) de l'échangeur thermique extérieur, l'état de fonctionnement de la/des vanne(s) solénoïde(s), l'enregistrement du temps de fonctionnement du/des compresseur(s), l'impulsion d'ouverture de l'EXV, l'état de fonctionnement de l'économiseur (seulement applicable pour les unités avec economiseur), la date de vérification du filtré, le type de contrôle et la version logicielle. L'accès à certaines parties du sousmenu peut nécessiter un mot de passer. L'utilisateur peut également supprimer l'enregistrement du temps de fonctionnement du compresseur (necessite un mot de passer).

Appuyer sur ESC pour revenir au [Main Menu].

• Remarque: Le schéma du panneau n'a qu'une valeur d'illustration. Il peut différer en fonction des modèles. L'information affichée sera soumise au réglage effectué dans la carte de commande principale.

C. Installation

Lors de l'installation du panneau LCD sur le support,

Point 1 Point2

Pousser pour encastrer le panneau LCD sur le support

Commencer à enlever le

Pour enlever le panneau LCD du support,

Point 1 Point 2 Commencer à accrocher le panneau LCD par le bas

1. Une batterie 'A' de 3 V. D.C. é fournie avec l'afficheur à cristaux liquides sert à garantir que ce dernier indique l'heure exacte si le minuteur est activé.
2. L'afficheur à cristaux liquides est branché à la carte principale à l'aide de la connexion CN8.

Instructions d'ellimation

Les piles fournies avec le contrôle sont marquées de ce symbole.

Il signifie que les ples doivent être éliminées séparément des ordres menagères non trésés.
Si un symbole chimique est imprimé sous co symbole, il signifie que la pile contient un métallour au-delà d'une certaine concentration.

Symbales chimiques possibles:
Pb: pmb60,004%

Les ples usagesa donnent etre traitees par une usine de tratlement specialise dans le recyclage. A travers une mise a rebut correcte, you contribuez a evert les conséquences potentiellément nafestas pour l'environnement et la santé humaine. Veuliez contacter votre autorité locale pour plus d'informations.

Batterij
