MANUALE UTENTE UATYQ450MCY1 DAIKIN

Manuale Di Funzionamento Telekomando Cablato

Eyxepio O8nyiw Evoupato nAexepiopnpio

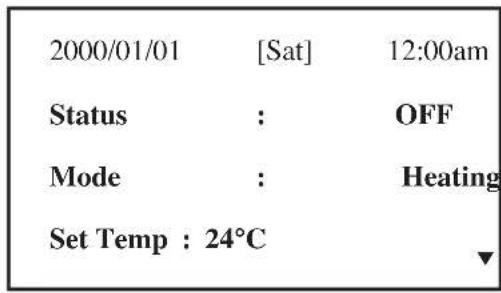

A. Visualizzazione Parametri

1. All'accensione dell'unità, il display LCD visualizza la schermata di visualizzazione principale.

1. Se lo stato visualizza OFF, premere il pulsante ON/OFF per 1 secondo per accendere l'unità. Lo stato cambiera passando ad ON. La spia luminosa LED ON/OFF si illumina.
2. Premere il pulsante COOL per 1 secondo per attivare ilsystema in modalita Refrigerazione; premere il pulsante HEAT per attivare il systema in modalita Riscaldamento.
3. "Set Temp" si riferisce all'impostazione della temperatura.

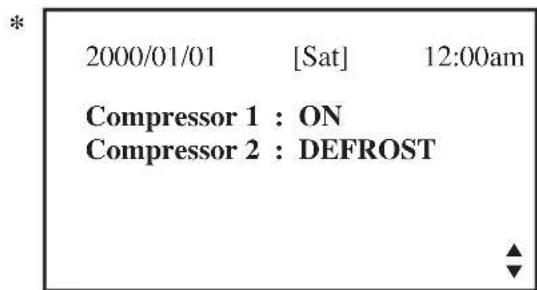

4. Premere il tasting▼ una volta per leggere lo stato di accensione, spegnimento o sbrinamento del/dei compressore/i.

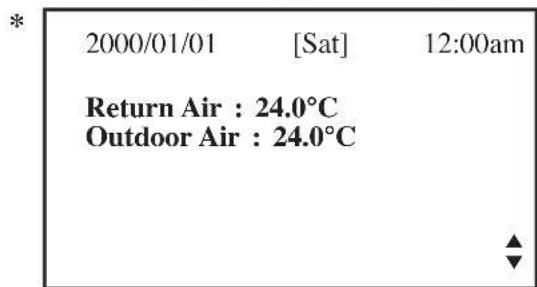

1. Premere nuovamente il tasting▼ per leggere la temperature dell'ambiente interno ed esterno.

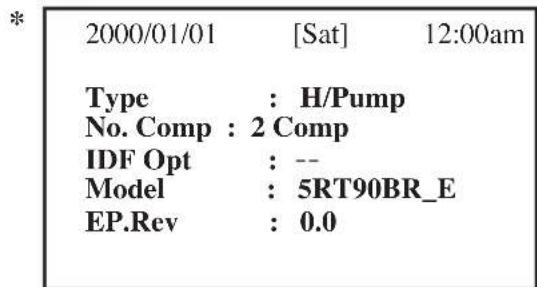

1. Premere nuovamente per leggere il tipo di unità selezionata, il numero del compressore usato, il modello con opzione del ventilatore interno "always on" e la versione EEPROM.

1. Premere il tasting per ritornare allo/agli schermo/i o ESC per ritornare allo schermo principale.

2. Premere il pulsante ALARM per visualizzare oppure cancellare lo storico degli allarmi. Nel caso venga segnalato un allarme, si consiglia di contattare personale specializzato.

3. Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Puo variate da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

B. Menu Principale

1. Eventuali modifiche all'impostazione dei parametri vanno effettuateattraverso il menu principale.Premere il pulsante ENTER per passare al Menu Principale.
2. Il Menu Principale consiste del Menu Operazioni, Menu Impostazioni, Menu Timer, Menu Allarme, Menu di avviso e Menu display.

Come si usa il Menu Principale?

Passo 1

Premere ENTER per vedere i sub-menu del Menu Principale.

Passo 2

Passare al sub-menu desiderato premendo il pulsante oppure . Premere ENTER per selezionare il sub-menue.

Passo 3

Passare al parametro che si desidera modificare oppure visualizzare premendo il pulsante oppure. Premere ENTER per selezionare il parametro.

Passo 4

Modificare il parametro premendo il pulsante oppure . Dopo aver completato l'operazione premere ENTER.

Premere ESC per tornare alla videata precedente tante volte sono a raggiungere la videata iniziale.

Menu Operazione

Questo menu permette di impostare lo stato dell'unità (su on o off), impostare la modalità operativa dell'unità, cancellare la temperatura impostata e sbrinare manually l'unità (applicabile solamente alla modalità di riscaldamento).

Menu Confi gurazioni

Questo menu permette di impostare i parametri per il funzionamento dell'unità (è richiesto l'insertimento della password), l'impostazione dell'utente, la modifica della password, l'impostazione delle opzioni del pannello e lo sblocco del pannello.

Le opzioni del pannello permettono di controllare la luce di fondo e il contrasto dello schermo LCD, configurare il cicalino di allarme, attivare e disattivare lo screen saver, configurare il tempo di attesa per attivazione dello screen saver e configurare l'unità di misura della temperatura in °C oppure °F.

Note: Per effettuare dei dati o vedere il parametro di regolazione nel menu delle regolazioni è necessaria la password.

AVVERTENZA:

Si consiglia di far effettuire tutte le operazioni per le quali è necessario introdurre la password rivenditore locale/personale di assistenza tecnica. Modifiche improprie del valori dei parametri di configurazione potrebbero causare danni all'unità oppure essere causa di malfunzionamenti.

Menu Timer

Questo menu permette di impostare ora e data, pianificare per un periodo de 7 giorni accensioni e spagnimento, attivare o sospendere la pianifi cazione.

Menu Allarme

Questo menu permette di vedere lo storico degli allarmi eanche cancellare quello storico. Nel pannello possono essere memorizzati fino a 20 record di malfunzionamenti/allarmi.

Menu Di Avviso

Questo menu consente di leggere la cronologia degli avvisi e, inoltre, di cancellarne la registrazione. Il pannello è in grado di conservare fino a 20 registrazioni di avviso.

Menu Display

Questo menu consente di leggere la temperature del/dei sensore/i dello scambiatore di calore interno, la temperature del/dei sensore/i dello scambiatore di calore esterno, la temperature del/dei sensore/i di scarico, lo stato operativo della/le valvola/e solenoidi, la registrazione del tempo di funzionamento del/dei compressore/i, l'impulso di aperture EXV, lo stato dell'operazione di economizzazione (applicable solamente ad unità con funzione di economizzazione), tempo di controllo del filtrto, tipo di controllo e versione del software. L'accesso ad alcuni sottomenu può essere permesso solotramite l'insertimento di una password.

Menu Principale

Premere ENTER per accedere a dato menu.

Quest'unità è dotata di 6 sub-menue nel [Main Menu]. Premere ▲ oppure▼ per selezionare il sub-menue desiderato, premere ENTER per l'accesso a un sub-menue oppure premere ESC per uscire e tornare alla videata del Menu Principale.

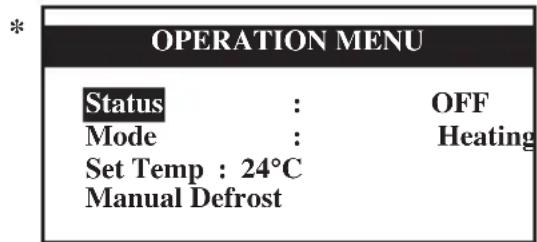

Menu Operazione

Selectionare [Operation Menu] nel [Main Menu] e premere ENTER per accedere a dato menu.

Alcune impostazioni di base sono essere eseguite qui. Premere o per selezionare l'impostazione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere o per passare da un'impostazione all'altra. Premere nuovamente ENTER per confirmare l'impostazione. Premere ESC per uscire e tornare al [Main Menu].

Menu Delle Configurazioni

Selectionare [Settings Menu] nel [Main Menu] e premere ENTER per accedere a Anything menu.

Alcune impostazioni avanzate si posso sono trovare qui. Premere o per selezionare l'impostazione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere o per passare da un'impostazione all'altra. Premere nuovamente ENTER per confirmare l'impostazione. Premere ESC per uscire e tornare al [Main Menu].

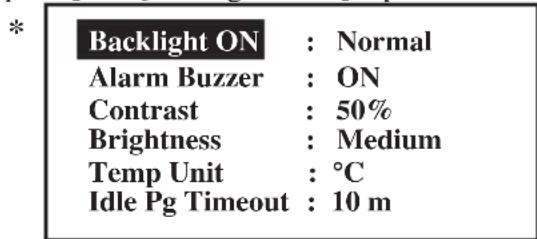

Opzioni Del Pannello

Selezionare [Panel Option] nel [Settings Menu] e premere ENTER per accedere a dato menu.

Premere oppure per selezionare il parametro desiderato, premere ENTER per accedere alla configurazione del parametro.

Premere oppure per selezionare 1'opzione desiderata, premere ENTER per accedere alla configurazione della opzione.

Premiere ESC per uscire e tornare al [Settings Menu].

• Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Puo variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

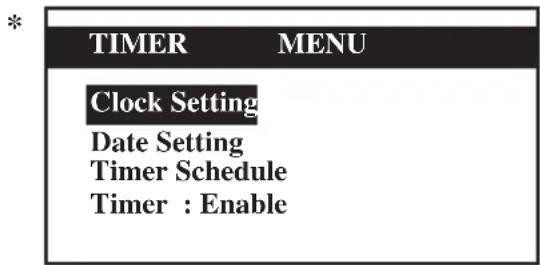

Menu Timer

Selectionare [Timer Menu] nel [Main Menu] e premere ENTER per accedere a Anything menu.

In questo menu sono incluse tutte le impostazioni del timer/programmazione. Premere o per selezione l'impostazione richiesta. Quindi premere ENTER per accederate alla modalità di impostazione. Premere o per passare da un'impostazione all'altra. Premere nuovamente ENTER per confirmare l'impostazione. Premere ESC per uscire e tornare al [Main Menu].

Impostazione Dell'ora

Selezionare [Clock Setting] nel [Timer Menu] e premere ENTER per accedere a Anything menu.

Premere o▼ per selezionare l'opzione richiesta. Quindi premere ENTER per accedere alla modalità di impostazione. Premere o▼ per passare da un'impostazione all'altra. Premere nuovamente ENTER per confirmare l'impostazione. Premere ESC per uscire e tornare al [Timer Menu].

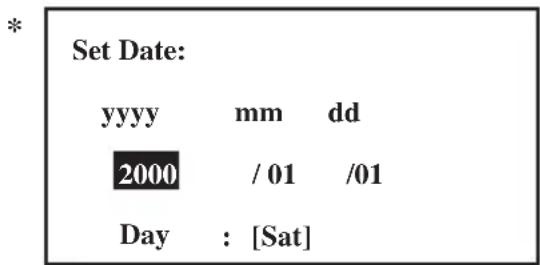

Impostazione Della Data

Selezionare [Date Setting] nel [Timer Menu] e premere ENTER per accedere a dato menu.

Premere oppure per selezionare l'opzione desiderata, premere ENTER per selezionare l'opzione. Premere ESC per uscire e tornare al [Timer Menu].

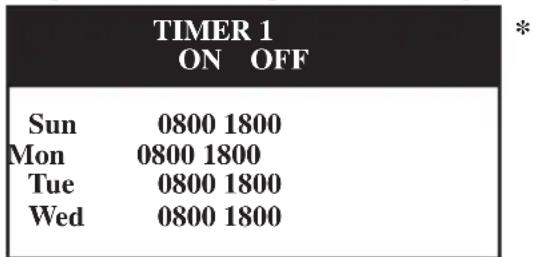

Programmazione Del Timer

Selezionare [Timer Schedule] nel [Timer Menu] e premere ENTER per accedere a dato menu.

*

La programmazione può essere effettuata per un periodo di 7 giorni. Sono possibili 3 eventi ON/OFF per agli giorno. L'utente può selezionare l'attivazione o meno del timer per agli giorni (es.: Sabato - Domenica).

Per renderere effettiva la programmazione, è necessario abilitare la funzione/parametro [Timer] nel [Timer Menu].

Premere ESC per uscire e tornare al [Timer Menu].

• Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Puo variate da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

Menu Allarme/Menu Avviso

Selezionare [Alarm Menu]/[Warning Menu] nel [Main Menu] e premere ENTER per accedere a quello menu.

Questo luogo conserva le registrazioni di tutti i difetti/allarmi/avvisi che si sono verificati in precedenza.

L'utilizzatore può leggere o cancellare queste registrazioni. Il pannello è in grado di conservare fi no a 20 registrazioni relative a difetti/avvisi di allarme.

Premere ESC per uscire e tornare al [Main Menu].

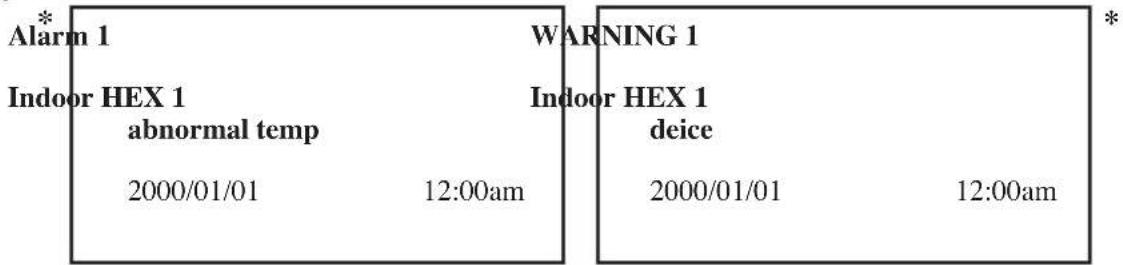

Mostra Allarmi/Mostra Avvisi

Selezionare [Show Alarms]/[ShowWarnings] nel [Main Menu] e premere ENTER per accedere a quello menu.

Il registrar在哪： - Descrizione Allarme/Avviso

• Data in cui si è verificato l'Allarme/Avviso
• Ora in cui si è verificato l'Allarme/Avviso

Oltre a ciò, l'utente può eliminare la/le registrazione/i dell'allarme/avviso in quello menu (è richiesta la password).

Premere ESC per uscire e tornare al [Alarm Menu]/[Warning Menu].

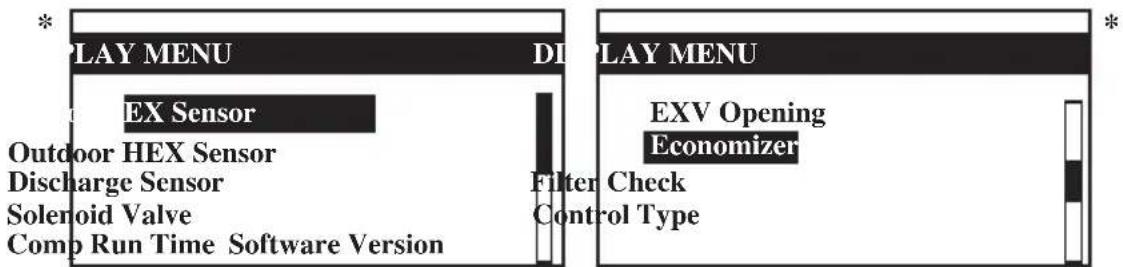

Menu Display

Selezionare [Display Menu] nel [Main Menu] e premere ENTER per accedere a Anythingo menu.

Questo menu visualizza la temperature del/dei sensore/i dello scambiatore di calore interno, la temperature del/dei sensore/i dello scambiatore di calore esterno, la temperature del/dei sensore/i di scarico, lo stato operativo della/le valvola/e solenoidi, la registrazione del tempo di funzionamento del/dei compressore/i, l'impulso di aperture EXV, lo stato dell'operazione di economizzazione (applicabile solamente ad unità con funzione di economizzazione), tempo di controllo del filtrò, tipo di controllo e versione del software. L'accesso ad alcuni sottomenu cui èssere permesso solotramite l'insertimento di una password. Oltre a这一点, l'utente cui annullare la registrazione del tempo di funzionamento del compressore (è richiesta la password).

Premere ESC per uscire e tornare al [Main Menu].

• Nota: Il diagramma di visualizzazione è esclusivamente a titolo illustrativo. Puede variare da modello a modello. Le informazioni del display saranno soggette alle impostazioni del pannello di controllo principale.

C. Installazione

Quando si installa il pannello LCD sul supporto,

Passo 1 Passo 2

Incastrare il pannello LCD sulla parte inferiore del supporto

Rimozione del pannello LCD dal supporto,

Passo 1 Passo2 parte superiore del supporto

Agganciare il pannello LCD alla staffa di supporto

1. Una batteria da 3V DC è fornita con il pannello LCD. Serve per assicurare che venga migliorata l'ora corretta una volta che il Timer è stato impostato.
2. Il pannello LCD è connesso alla scheda principale tramite la connessione CN8.

Istruzioni per lo smaltimento

Le batiere femite con il comanda a distanza sene contrassegnate da quaste simbole. Cui vui dire che le batiere non davore assere miscitate nor rhlut domestici non separati.

Se un simbole chimico é stampato là l'immagine, esse vuid dir che la batterie corlengen un metaibo pesante che supra una determinata concentrazione. I simbole chimico possiblo sono:

I rifiul costi di la bassera devono essere portale presso strudura di tratamenti specializzate adobite al lore rifiizuzhe. Adottando la corretta procedura di smallamento, contribuirode ad evitare effetti negativ potenziali sulambione e sua salute umara. Par maggiori interfamini, rivolpersi all'autorente locale.

Mnatopia

NpounoBic anoppn

Ou mntapixnou auovobouy to xepipotipoe poevo auto aojboa. Auto amaiiv at o umtapixcs ev Ba avakateauo y aiaxxti anknd
Av eva xynu duabba elva tunusiva kato and to dupha, tote duro To xynko duabda analvai: 1. natapia nepixk iepu kataln ao nuo and apveum ouykvipum.

Bavaynpa auboka elvar
Pb:uaAub8oc（>0.004%）
Hg:06pdpypc（>0,0005%）

H hneepyaa nnv anpantuv npnene y vnyte a kdo paoia
naeauangnanaa nnd aagaiovn uanatn ae, faonhote arny aoynv
mabv apnivkou avunviv cyu to npkayov kai nyavpnvnu Lyce. Pnakakai
aanuovapae ayr my tonny apyra neepoepn rnpopopoe.

Bateria
