GEBRUIKSAANWIJZING UATYQ450MCY1 DAIKIN

Bedieningsaanwijzing Niet-draadloze Afstandsbediening

A. Bedieningshandleiding

1. Wanner u de unit inschakelt, verschijnt op het LCD-schem het hoofdweergaveschem

2000/01/01	[Sat]	12:00am
Status :		OFF
Mode :		Heating
Set Temp : 24°C

1. Schakel de unit in door de ON/OFF-knop 1 seconde ingedrukt te houden als de weergegeven status OFF (UIT) is. De status verandert in ON (AAN). De ON/OFF-LED gaat branden.
2. Druk gedurende 1 seconde op de COOL-knop als u wilt koelen, of op de HEAT-knop als u wilt verwarmen.
3. De "Set Temp" (Ingestelde Temp.) verwijst maar de temperatuurinstelling.
4. Druk een keer op de knop als u de status van de compressor(s) wilt zien: aan,uit of ontdooien.

2000/01/01	[Sat]	12:00am
Compressor 1 : ON
Compressor 2 : DEFROST

1. Druk nogmaals op de knop als u de temperatuur voor het vertrek of de omgevingstemperatuur buiten wilt zich.

2000/01/01	[Sat]	12:00am
Return Air	: 24.0°C
Outdoor Air	: 24.0°C

1. Druk op de knop als u het geseleerde type voor de unit, het aantal gebruekte compressors, ventilator binnen "always on"-optie (altijd aan), het model en de EEPROM-versie wilt zien.

2000/01/01	[Sat]	12:00am
Type	: H/Pump
No. Comp	: 2 Comp
IDF Opt	: --
Model	: 5RT90BR_E
EP.Rev	: 0.0

1. Druk op de knop als u wilt terugkeren maar het vorige scherm/de vorige schermen of op ESC als u�ar het hoofdschem wil terugkeren.

2. Druk op de knop ALARM als u de alarmhistorie wilt zien of wissen. Neem bij een alammelding, contact op met uw leverancier of servicemonteur.

3. N.B.: Schermdiagram is alleen ter illustratie. Het kan verschillend zijn voor verschillende modellen. De informatatie op de display is afhankelijk van de instelling op het hoofdbedie ningspaneel.

B. Hoofdmenu

1. Er{knen wizigingen worden aangebracht aan de in de fabriek ingestelde parameter. Dit wordt gedaan in het Hoofdmenu. Druk op de knop ENTER als uaar het Hoofdmenu wilt gaan.
2. Het Hoofdmenu bestaat uith het Bedieningsmenu, Instellingenmenu, Timer-menu, Alarmmenu, Waarschuwingsmenu en Schermmenu.

Zo gezbruikt u het Hoofdmenu?

Stap 1

Druk op ENTER als u hetsubmenu onder het Hoofdmenu wilt zich.

Stap 2

Ga waar het menu van uw keuze door op de knop of te drukken. Selecteer het menu door op ENTER te drukken.

Stap 3

Ga waar de parameter die u wilt wijzigen of zien door op de knop of te drukken. Selecteer deze parameter door op ENTER te drukken.

Stap 4

Wijzig de parameter door op de knop of te drukken. Druk op ENTER wonneer voltooid. Druk op ESC als u maar een vorig scherm wilt gaan totdat u het beginweergaveschem ziet.

Bedieningsmenu

In dit menu kurz u de status van de unit instellen (aan of uit), de bedieningsstand van de unit instellen, de temperatuurinstelling wijzigen, en de unit nicht-automatisch ontdooien (geldt alleen voor de verwarmingsstand).

Instellingsmenu

In dit menu kurz u de parameers voor de bediening van de unit instellen (er moet een wachtwoord worden ingevoerd), instellingen voor de gebruiker invoeren, het wachtwoord wijzigen, de schermoptie instellen en het scherm ontrendelen.

Met de schermoptie+knen wij de verlichting en het contrast van het LCD-schem instellen, de alarmzoemer instellen, de schermbeveiliging in- en uitschakelen en de time-out van de schermbeveiliging instellen en de temperatuurweergave instellen in ^ C or ^

N.B.: Voor de Ingestelde Parameter in het instellingenmenu要去en wachtwoord worden ingevoerd als u wijzigingen wilt aanbrengen aan de parameter of de parameter wilt zich.

LET OP:

Het invoeren van het wachtwoord要去 geheel worden uitgevoerd door de leverancier/ servicemonteur terplaatse. Het is de gebruiker Niet toegestaan de waarde van de ingestelde parameter te wijzigen omdat dit beschadiging van de unit of overstoring van de werkig ervan kan veroorzaken.

Timer-menu

In dit menu können we de klok geleijkzetten, de datum instellen, een schema van 7 denen instellen voor het starten en stoppen van de unit en het ingestelde schema in- of uitschakelen.

Alarmmenu

In dit menu können wij de alarmhistorie inzien en ook de registratie ervan wissen. Het scherm kan maximaal 20 registraities van storingen / alarmmeldingen bevatten.

Waarschuwingsmenu

In dit menu können we de waarschuwingenhistorie inzien en ook de registratie ervan wissen. Het scherm kan maximaal 20 registraties van waarschuwingen bevatten.

Schemmenu

In dit menu können we de temperatuur van de sensor(en) van de warmtewisselaar binnen, de temperatuur van de sensor(en) van de warmtewisselaar buiten, de temperatuur van de ontlaadsensor(s), de bedieningsstatus van de elektromagnetische klep(pen), de registratie van de bedrijfstijd van de compressor(s), EXV-openingspuls, bedieningsstatus van de economizer (geldt alleen voor unit met economizer), filter controletijd, regeltype en softwareversie inzien. Voor een deel van het submenu zal möglichk een wachtwoord要去en worden ingevoerd.

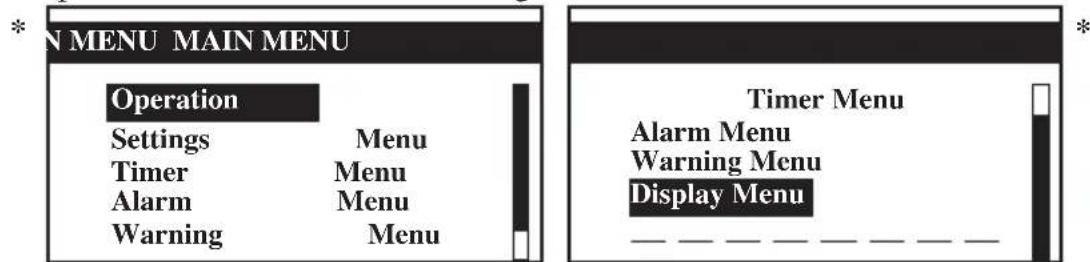

Hoofdmenu

Druk op ENTER als u maar dit menu wilt gaan.

Er zich 6 submenu's in [Main Menu]. Druk op of als u submenu's wilt selecteren, druk op ENTER als u het submenu wilt openen en op ESC als u het hoofdweergaveschem wilt aflsuiten.

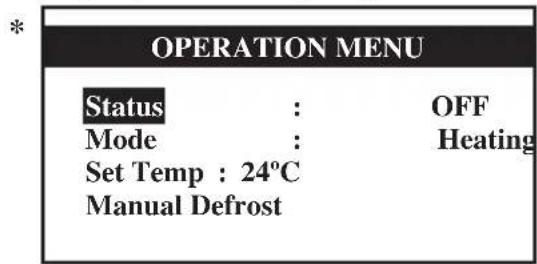

Bedieningsmenu

Selecteer [Operation Menu] in [Main Menu] en ga waar dit menu door op ENTER te drukken.

Enkele van de basisinstellingen konnen hier worden uitgevoerd. Selecteer de vereiste instelling door op of te drukken. Ga verrolgens maar de instelstand door op ENTER te drukken. U kunt de instelling in- of uitschaken door op of te drukken. Druk nogmaals op ENTER als u de instelling wilt bevestigen. Druk op ESC als u waar [Main Menu] wilt gaan.

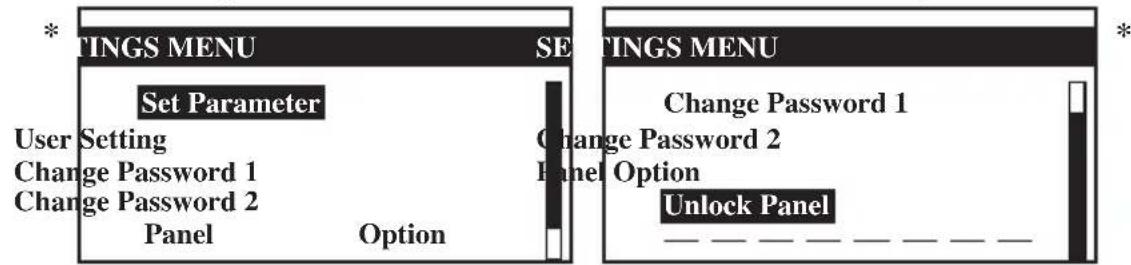

Installingenmenu

Selecteer [Settings Menu] in [Main Menu] en ga waar dit menu door op ENTER te drukken.

Hier kurz u enkele van de geavanceerde instellingen vinden. Selecteer de vereiste instelling door op of te drukken. Ga verrolgens maar de instelstand door op ENTER te drukken. Ü kurz de instelling in- of uitschaken door op of te drukken. Druk nogmaals op ENTER als u de instelling wilt bevestigen. Druk op ESC als uaar [Main Menu] wilt gaan.

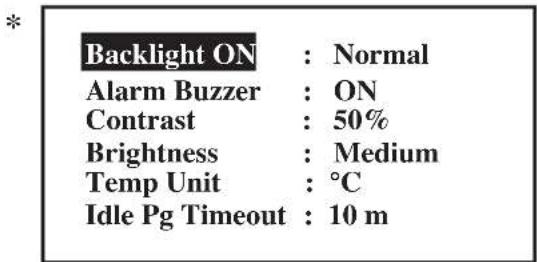

Schemoptie

Selecteer [Panel Option] in [Settings Menu] en ga waar dit menu door op ENTER te drukken.

Selecteer de vereiste instelling door op of te drukken, druk op ENTER als u de instelling wilt openen.

Selecteer de vereiste optie door op of te drukken, druk op ENTER als u de optie wilt selecteren. Druk op ESC als u maar [Settings Menu] wilt teruggaan.

• N.B.: Schermdiagram is alleen ter illustratie. Het kan verschillend zijn voor verschillende modellen. De informatie op de display is afhankelijk van de instelling op het hoofdbedie ningspaneel.

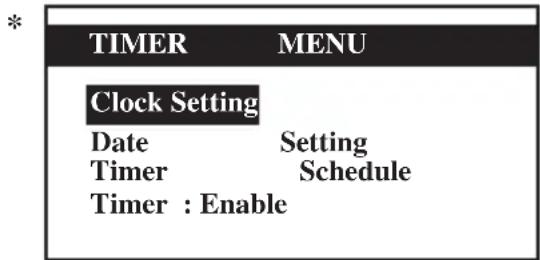

Timer-menu

Selecteer [Timer Menu] in [Main Menu] en ga waar dit menu door op ENTER te drukken.

Alle instellingen voor de timer/het schema vindt u in dit menu. Selecteer de vereiste instelling door op of te drukken. Ga verwolgens maar de instelstand door op ENTER te drukken. U(Intert deinstelling in- of uitschakelen door op of te drukken. Druk nogmaals op ENTER als u de instelling wilt bevestigen. Druk op ESC als u waar [Main Menu] wilt gaan.

Installing Klok

Selecteer [Clock Setting] in [Timer Menu] en ga waar dit menu door op ENTER te drukken.

Selecteer de vereiste optie door op of te drukken. Ga verwolgensaar de instelstand door op ENTER te drukken. U kunt de instelling in- of uitschakelen door op of te drukken. Druk nogmaals op ENTER als u de instelling wilt bevestigen. Druk op ESC als u wilt teruggaan maar [Timer menu].

Instelling Datum

Selecteer [Date Setting] in [Timer Menu] en ga waar dit menu door op ENTER te drukken.

Selecteer de vereiste optie door op of te drukken, druk op ENTER als u de optie wilt selecteren. Druk op ESC als u maar [Timer Menu] wilt teruggaan.

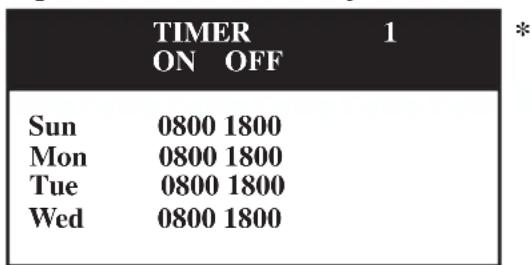

Timer-Schema

Selecteer [Timer Schedule] in [Timer Menu] en ga waar dit menu door op ENTER te drukken.

*

Dit is het menu voor het voor 7 dagen programmeerbare timer-schema. Er zijn 3 ON/OFF-begeurtenissen op een dag. De gebruiker kan voor iedere dag (zondag - zaterdag) de ON/OFF-timer instellen. Dit schema werkst pas wonneer de gebruiker [Timer] heeft ingeschakeld in [Timer Menu]. Druk op ESC als uaar [Timer Menu] wilt teruggaan.

• N.B.: Schermdiagram is alleen ter illustratie. Het kan verschillend zijn voor verschillende modellen. De informatie op de display is afhankelijk van de instelling op het hoofdbedie ningspaneel.

Alarmmenu/Waarschuwingsmenu

Selecteer [Alarm Menu]/[Warning Menu] in [Main Menu] en ga waar dit menu door op ENTER te drukken.

Hier worden gegevens van alle erder opgetreden storingen/alarmmeldingen/waarschuwingen bewaard.

De gebruiker kan deze gegevens inzien of wissen. Het scherm kan maximaal 20 registraties van storingen/alarmmeldingen bevatten.

Druk op ESC als u maar [Main Menu] wilt gaan.

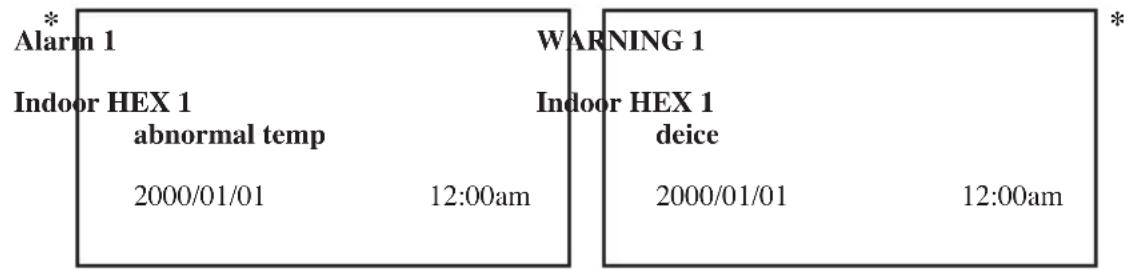

Toon Alarmmeldingen/Toon Waurschuwingen

Selecteer [Show Alarms]/[ShowWarnings] in [Main Menu] en ga waar dit menu door op ENTER te drukken.

De registratie toont: - Beschrijving Alarmmelding/Waarschuwing

• Datum dat Alarmmelding/Waarschuwing zich voordeed
• Tijd dat Alarmmelding/Waarschuwing zich voordeed

Bovendien kan de gebruiker de registratie(s) van alarmmeldingen/waarschuwingen in dit menu wissen (wachtwoord is vereist).

Druk op ESC als u maar [Alarm Menu]/[Warning Menu] wilt gaan.

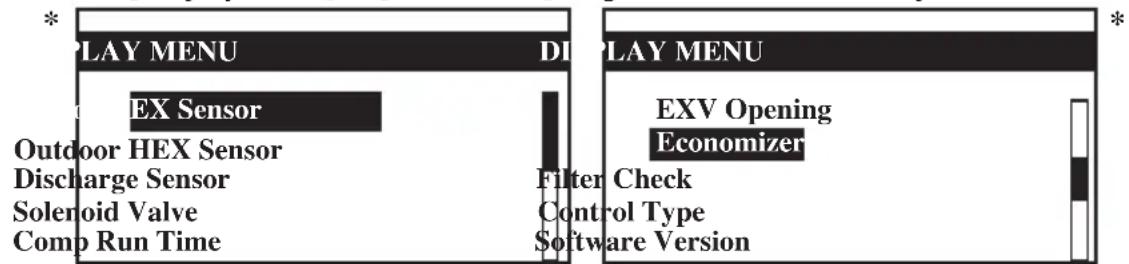

Schemmenu

Selecteer [Display Menu] in [Main Menu] en ga waar dit menu door op ENTER te drukken.

Dit menu toont de temperatuur van de sensor(en) van de warmtewisselaar binnen, de temperatuur van de sensor(en) van de warmtewisselaar buiten, de temperatuur van de ontlaadsensor(s), de bedieningsstatus van de elektromagnetische klep(pen), de registraratie van de bedrijfstijd van de compressor(s), EXV-openingspuls, bedieningsstatus van de economizer (geldt alleen voor unit met economizer), filter controletijd, regeltype en softwareversie. Voor een deel van het submenu zal möglichelijk een wachtwoord要去en worden ingevoerd. Bovendien kan de gebruiker de registraratie van werkingtijd van de compressor wissen (wachtwoord is vereist).

Druk op ESC als u maar [Main Menu] wilt gaan.

• N.B.: Schermdiagram is alleen ter illustratie. Het kan verschillend zijn voor verschillende modellen. De informatatie op de display is afhankelijk van de instelling op het hoofdbedie ningspaneel.

C. Installatie

Wanner u het LCD-schem op de beugel installeert,

Stap 1 Stap2

Bevestig het LCD-schem erest aan de onderzijde

Duw het LCD-schem
vast op de beugel

Wanner u het LCD-schem van de beugel neemt,

Stap 1 Stap2 Neem het LCD-schem erest aan de bovenzijde los

1. Er worden een 3V DC-batterij bij het LCD-schem geleverd. Deze zorgt ervoor dat het LCD-schem de juisteijd weergeeft wanner de timer eenmaal is ingesteld.
2. Het LCD-schem is met de hoofd-printplaat verbonden via een CN8-verbinding.

Vereisten voor het opruiemen

De batterijen, die met de bediening meegeleverd werden, zen met dit symbol gekemnerk.
Dilt beteken, da det batterijen niet samen met ongesorteerd huisalval verwijderd moogen worden.

Indien beneden het symbolen een chemisch symbooi gedrukt is, beleekt dit, dat die batterijen een zwaar metaal bevat boven een bepaalde concentratie. Mogelijke chemische symboilen:

Pb:load(>0.004%)
Hg:Kwiksilver(>0,0005%)

Aflabattarjten mooten in een special behandelingsbedarf voor herwegbruik bewertk worden. Door voor een correcte afvalvewidering te zorgen, draagt u ertoe bij potenillene negatie consequences voor millieu en volksgezondheid te vermijden. Neem a u b. contact op met uw piaatselijke instanties vooreer informaties.
