Bedienungsanleitung
Kabelfernbedienung

A. Betriebsanleitung

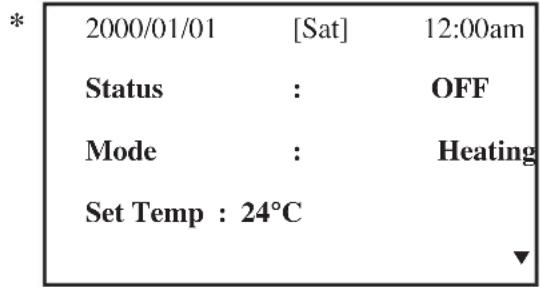

1. Nach dem Einsatz des Geräts zeigt das LCD-Display die Hauptbildschirmmaske an.

1. Drücken Sie eine Sekunde lang die Taste ON/OFF, um das Gerät mit Statusanzeige OFF einzuschalten. Die Statusanzeige wechselt auf ON. Die ON/OFF-LED leuchtet auf.
2. Drucken Sie 1 Sekunde lang die Taste COOL, wenn Kuhlung erforderlich ist, und die Taste HEAT, wenn Heizen erforderlich ist.
3. 'Set Temp' bezieht sich auf die Temperatureinstellung.

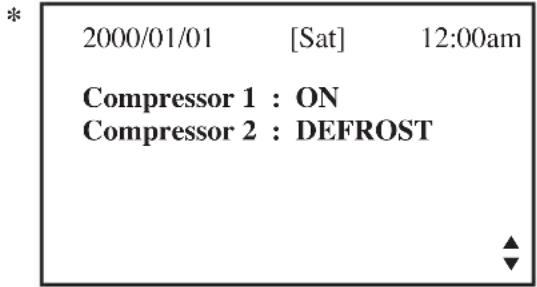

4. Drücken Sie einmal die Taste , um den Status ON, OFF oder Entfrosten für den/die Verdichter anzuzeigen.

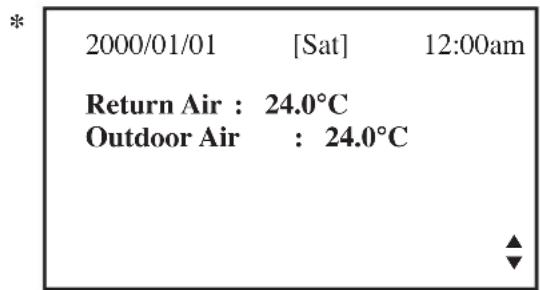

1. Drücken Sie nochmals die -Taste, um die Raum- und Außentemperatur zu sehen.

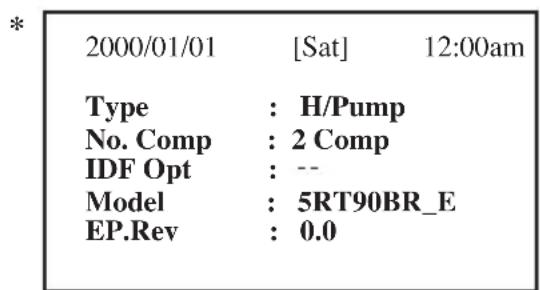

1. Drücken Sie nochmals die -Taste, um den ausgewählten Gerätotyp, die Anzahl an verwendeten Verdichtern, das Innen-Ventilator „always on“ Ausführungsmodell und die EEPROM-Version anzuzeigen.

1. Drücken Sie entweder die -Taste, um zu vorherigen Bildschirmasken oder ESC, um zum Hauptbildschirm zurückzukehren.

2. Drücken Sie die Taste ALARM, um die Beste bisheriger Alarmz-ustände anzuzeigen oder zu löschen. Bei Auftreten eines Alarmzustands kontaktieren Sieitte ihren Fachhändler oder Kundendienst.

3. Anmerkung: Das Anzeigediagramm dient nur zu Darstellungszwecken. Es kann bei unterschiedlichen Modellen variieren. Die Display-Informationen unterliegen den Einstellungen auf der Hauptreglerplatine.

B. Hauptmenu

1. Die vom Hersteller eingestellten Standardparameter konnen mit Hilfe des Hauptmenü geändert werden. Drücken Sie die Taste ENTER (Eingabetaste), um auf das Hauptmenu zuzugreifen.
2. Das Hauptmenü besteht aus folgenden Untermenüs: Operation (Betrieb), Settings (Einstellungen), Timer, Alarm, Warning und Display.

So wird das Hauptmenu verwendet?

Schritt 1

Drucken Sie ENTER (Eingabetaste), um das Untermenu im Hauptmenüfenster anzuzeigen.

Schritt 2

Wahlen Sie das gewünschte Untermenu durch Drucken der Taste oder . Drucken Sie ENTER (Eingabetaste), um das Untermenüfenster zu öffnen.

Schritt 3

Bewegen Sie sich durch Drücken der Taste oder zum Parameter, der geändert oder angezeigt werden soll. Drücken Sie ENTER (Eingabetaste), um den Parameter auszuwahlen.

Schritt 4

Ändern Sie den Parameter durch Drücken der Taste ▲ oder ∇. Wenn Sie fertig sind, ENTER drücken. Drücken Sie die Taste ESC, um zur vorherigen Bildschirmmaske zurückzukehren, bis die ursprüngliche Bildschirmmaske angezeigt wird.

Betriebsmenu

Mit diesen Menu kann der Status der Einheit (an oder aus), der Betriebsmodus der Einheit, die Temperatur und manuelles Entfrosten der Einheit (nur auf Heizmodus zutreffend) eingestellt werden.

EinstellungsmENU

Mit diesen Menu können die Parameter für den Betrieb der Einheit (Password erforderlich) eingestellt, Benutzereinstellung durchgeführt, das Password geändert, Panneloption eingestellt und das Panel freigeschaltet werden.

Mit der Paneloption konnen das Hintergrundlicht der LCD-Anzeige, der Kontrast und der Alarmsummer eingestellt, der Bildschirmschoner aktiviert oder inaktiviert und die Zeitsperre für den Bildschirmschoner sowie die Temperaturanzeige in ^ C oder ^ eingestellt werden.

Anmerkung: Zum Andern oder zur Ansicht der im Einstellungsmenu programmierten Parameter ist ein Password erforderlich.

VORSICHT:

Alle Passwörter sind von Ihrem Fachhändler vor Ort oder vom Kundendienst vorzunehmen. Benutzer sind nicht befugt, den Wert voreingestellter Parameter zu verändern, da das Gerät dadurch beschädigt oder der Betrieb befindert werden kann.

Timermenu

Mit thisem Menu konnen die Uhr, das Datum und ein 7-Tageplan zum Starten und Stoppen der Einheit eingestellt und der eingerichtete Plan aktiviert oder inaktiviert werden.

Alarmmenu

Mit diesen Menu kann die Beste vergangener Alarmzustände angezeigt und auch gelöscht werden. Es werden bis zu 20 Fehler-bzw. Alarmzustände festgehalten.

Warnmenu

Mit diesen Menu kann die List der Warnzustände angezeigt und auch gelöscht werden. Es werden bis zu 20 Warnzustände festgehalten.

Displaymenu

Mit dieser Menu kann die Temperatur des/der Innenaumwärmetauschersensors/en, die Temperatur des/der Außenbaumwärmetauschersensors/en, die Temperatur des/der Austrittssensors/en, den Betriebsstatus des/der Magnetventils/e, die Laufzeit des/der Verdichter/s, EXV Öffnungspuls, Betriebsstatus des Economisers (nur auf Einheiten mit Economiser zutreffend), die Prüfzeit des Filters, der Kontrolltyp und die Softwareversion angezeigt werden. Einige Untermentis verlangen ein Password.

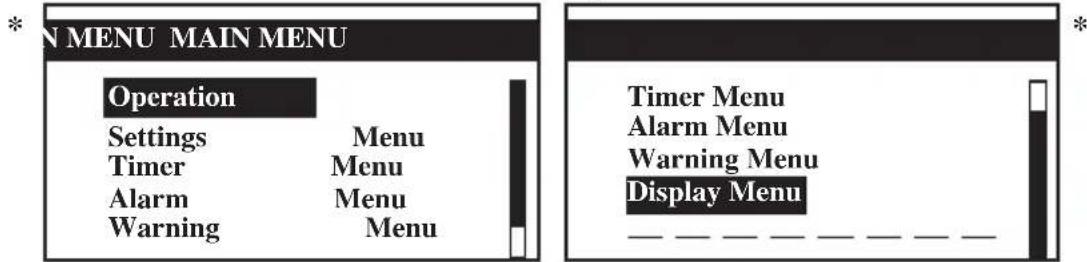

Hauptmenu

Drucken Sie ENTER, um auf diesen Menu zuzugreifen.

Es gibt 6 Untermenüs unter [Main Menu]. Drücken Sie ▲ oder ▼, um ein Untermenü auszuwahlen, drücken Sie ENTER, um das Untermenüfenster zu öffnen, oder die Taste ESC, um zur Hauptbildschirmmaske zusückzukehren.

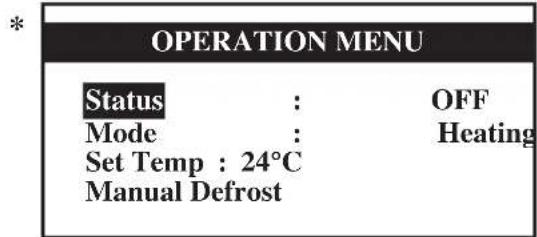

Betriebsmenu

Wahlen Sie vom Hauptmenu [Main Menu] die Option [Operation Menu] und drücken Sie ENTER, um das Untermenüfenster zu öffnen.

Grundeinstellungen können hier durchgeführt werden. Drücken Sie ▲ oder ▼, um die gewünschte Einstellung auszuwahlen. Anschließlich drücken Sie ENTER, um das Einstellungsfenster zu öffnen. Drücken Sie ▲ oder ▼, um zwischen der Einstellung zu schalten. Drücken Sie nochmals ENTER, um die Einstellung zu bestätigten. Drücken Sie ESC, um zum Hauptmenu [Main Menu] zurückzukehren.

Einstellungenmenu

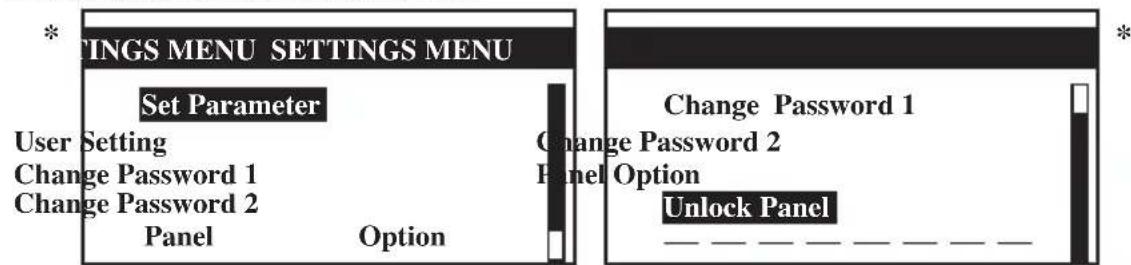

Wahlen Sie vom Hauptmenu [Main Menu] die Option [Settings Menu] und drücken Sie ENTER, um das Untermenüfenster zu öffnen.

Hier werden einige erweiterte Einstellungen angezeigt. Drücken Sie ▲ oder ▼, um die gewüinschte Einstellung auszuwahlen. Anschließlich drücken Sie ENTER, um das Einstellungenfenster zu öffnen. Drücken Sie ▲ oder ▼, um zwischen der Einstellung zu schalten. Drücken Sie nochmals ENTER, um die Einstellung zu bestätigten. Drücken Sie ESC, um zum Hauptmenu [Main Menu] zurückzukehren.

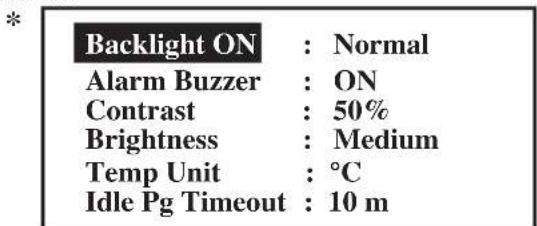

Tafel-Ausbwahl

Wahlen Sie vom EinstellungsmENU [Settings Menu] die Option [Panel Option] und drucken Sie ENTER, um das Optionsfenster zu öffnen.

Drücken Sie ▲ oder ▼, um die gewünschte Einstellung auszuwahlen, und ENTER, um das Einstellungsfenster zu öffnen.

Drücken Sie ▲ oder ▼, um die gewüinschte Option auszuwahlen, und ENTER, um den Wert auszuwahlen. Drücken Sie ESC, um zum EinstellungsmENU [Settings Menu] zurückzukehren.

• Anmerkung: Das Anzeigediagramm dient nur zu Darstellungszwecken. Es kann bei unterschiedlichen Modellen variieren. Die Display-Informationen unterliegen den Einstellungen auf der Hauptreglerplatine.

Timermenu

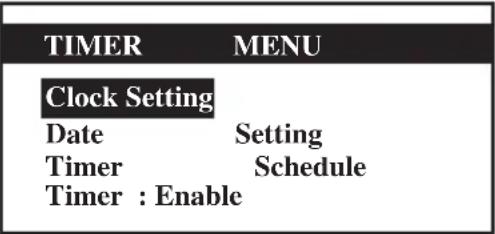

Wahlen Sie vom Hauptmenu [Main Menu] die Option [Timer Menu] und drücken Sie ENTER, um das Optionsfenster zu öffnen.

Alle Timer-/ Zeitplaneinstellungen erschieren in thisem Menu. Drücken Sie oder , um die gewünschte Einstellung auszuwahlen. Anschließlich drücken Sie ENTER, um das Einstellungsfenster zu öffnen. Drücken Sie oder , um zwischen der Einstellung zu schalten. Drücken Sie nochmals ENTER, um die Einstellung zu bestätigten. Drücken Sie ESC, um zum Hauptmenu [Main Menu] zurückzukehren.

Einstellen der Zeit

Wahlen Sie vom [Timer Menu] die Option [Clock Setting] und drücken Sie ENTER, um das Optionsfenster zu öffnen.

Drucken Sie oder , um die gewünschte Option auszuwahlen. Anschliebend drucken Sie ENTER, um das Einstellungsfenster zu öffnen. Drucken Sie oder , um zwischen der Einstellung zu schalten. Drucken Sie nochmals ENTER, um die Einstellung zu bestätigten. Drucken Sie die Taste ESC, um zum [Timer Menu] zurückzukehren.

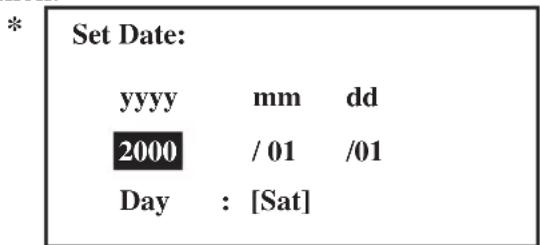

Einstellen des Datum

Wahlen Sie vom [Timer Menu] die Option [Date Setting] und drücken Sie ENTER, um das Optionsfenster zu öffnen.

Drücken Sie die Taste oder , um die gewünschte Option auszuwahlen, und ENTER, um den Wert auszuwahlen.

Drucken Sie die Taste ESC, um zum [Timer Menu] zurückzukehren.

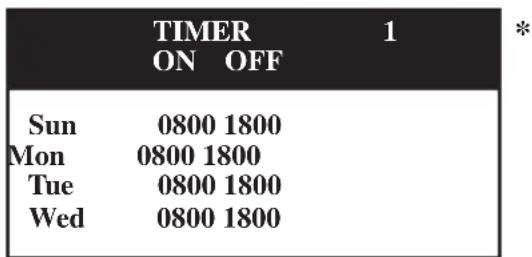

Timer Zeitplan

Wahlen Sie vom [Timer Schedule] die Option [Timer Menu] und drücken Sie ENTER, um das Optionsfenster zu öffnen.

*

TIMER SETTINGS

Timer 1

Timer 2

Timer 3

Bei diesen Menu handelt es sich um einen für 7 Tage programmierbaren Timerplan. Pro Tag gibt es drei ON/OFF bzw. Ein- und Ausschaltereignisse. Sie konnen wahlweise für jeder Tag (Sonntag - Samstag) die Ein- und Ausschaltzeit des Timers festlegen.

Vor der Verwendung dieser Zeitplanfunktion muss der [Timer] im [Timer Menu] aktiviert werden.

• Anmerkung: Das Anzeigediagramm dient nur zu Darstellungszwecken. Es kann bei unterschiedlichen Modellen variieren. Die Display-Informationen unterliegen den Einstellungen auf der Hauptreglerplatine.

Alarmmenu/Warningsmenu

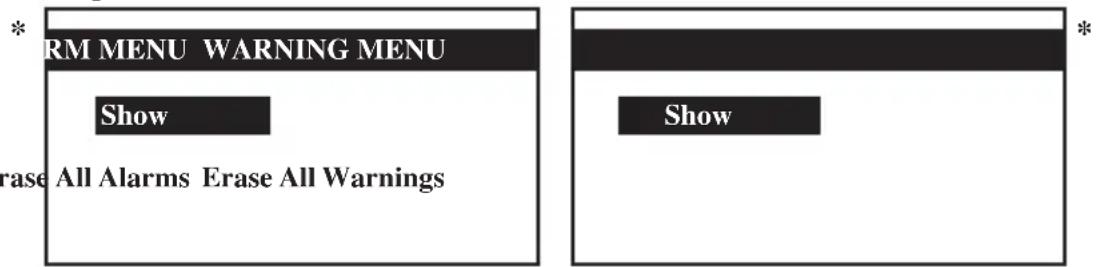

Wahlen Sie vom [Alarm Menu]/[Main Menu] die Option [Main Menu] und drücken Sie ENTER, um das Optionsfenster zu öffnen.

In dieser Funktion werden alle zuvor aufgetretenen Fehler-/ Alarm-/ Warnungszustände aufgezeichnet. Benutzer konnen sich diese Aufzeichnungen anzeigen setzen oder loschen. Es konnen hier bis zu 20 Fehler-/Alarm- Warnzustände festgehalten werden.

Drucken Sie die Taste ESC, um zum Hauptmenu [Main Menu] zurückzukehren.

Alarm Anzeigen/ Warnungen Anzeigen

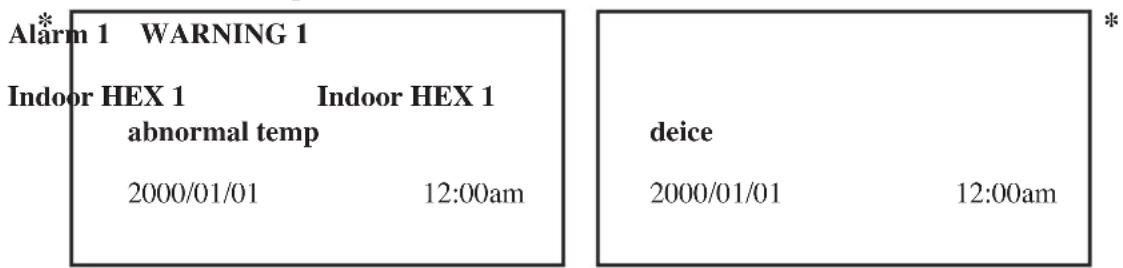

Wahlen Sie [Alarm Menu]/[Main Menu] die Option [Show Alarms]/[ ShowWarnings] und drücken Sie ENTER, um das Optionsfenster zu öffnen.

Die Aufzeichnung zeigt folgenden an: - Alarm/Warningsbeschreibung

• Datum des aufgetretenen Alarms/der Warning
• Zeit des aufgetretenen Alarms/der Warning

Außer dem konnen Benutzer die Alarm-/Warnungsaufzeichnung in dieser Menulöschen (Passwort erforderlich).

Drucken Sie die Taste ESC um zum [Alarm Menu]/[Warning Menu] zurückzukehren.

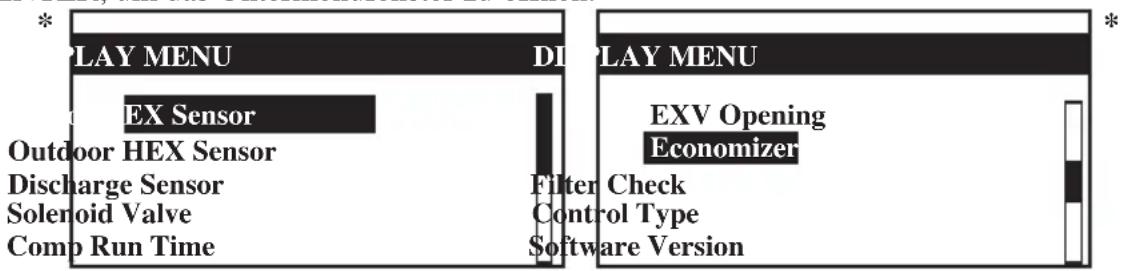

Displaymenu

Wahlen Sie vom Hauptmenu [Main Menu] das Displaymenu [Display Menu] und drücken Sie ENTER, um das Untermenüfenster zu öffnen.

Mit diesen Menu kann die Temperatur des/der Innenaumwärmetauschersensors/en, die Temperatur des/der Außenbaumwärmetauschersensors/en, die Temperatur des/der Austrittssensors/en, den Betriebsstatus des/der Magnetventils/e, die Laufzeit des/der Verdichter/s, EXV Öffnungspuls, Betriebsstatus des Economisers (nur auf Einheiten mit Economiser zutreffend), die Prüfzeit des Filters, der Kontrolltyp und die Softwareversion angezeigt werden. Einige Untermenü verlangen zum Öffnen ein Password. Darüber hinaus kann hier die Aufzeichnung über die Laufzeit des Verdichters gelöscht werden (Password erforderlich).

Drucken Sie die Taste ESC, um zum [Main Menu] zurückzukehren.

• Anmerkung: Das Anzeigediagramm dient nur zu Darstellungszwecken. Es kann bei unterschiedlichen Modellen variieren. Die Display-Informationen unterliegen den Einstellungen auf der Hauptreglerplatine.

C. Installation

Beim Installieren der LCD-Anzeige an der Halterung,

Schritt 1 Schritt 2

die LCD-Anzeige zunachst unten festhaken

die LCD-Anzeige durch Drucken

Beim Abnehmen der LCD-Anzeige von der Halterung

Schritt 1 Schritt zunachst von oben losen

1. Eine 3V-Gleichstrom-Batterie ist im Lieferumfang der LCD-Anzeige enthalten. Sie wird verwendet, um darauf zu sorgen, dass die LCD-Anzeige Echtzeit anziegt, wenn der Timer eingestellt ist.

2. Die LCD-Anzeige ist mittels CN8-Anschluss mit der Hauptplatine verdrahtet.

Vorschriften zur Entsorgung

Die mit dem Steuergerät mitgliefferten Batterien sind mit dieser Symbol geknownzeichnet. Das beudeut, dass die Batterien nicht im unsorrierten Hausmull entsorgt werden dinden.

Befindet sich unter dem Symbol ein chemisches Symbol, so bedetet die ges chemische Symbol, dass die Batterie Schwermetal obehalt ein bestimmten Konzentrationsgrenze enthalt.

Mogliche Symbole fur Chemikalien:
Pb:Blei(>0,004%)
Hg:Quecksilber(>0,0005%)

Laere Batterien werden in einer speziellen Aufsichtsrungsanlage verarbeitet. Mit einer korrektonen Entsorgung halten Sie, möglichen negativen Fogden für die Umwelt und die menschliche Gesundheit vorzubeugen. Fragen Sie ihre Behörde vor Ort nach weiteren Informationen.
