Produkttyp	Gateway-Modul für Klimaanlage
Marke	Daikin
Modell	FWT04HATVMV1
Kompatibilität	Daikin Innengeräte vom Typ FCU
Abmessungen (L x H x T)	80 x 25 x 10 mm
Gewicht	Ca. 0,1 kg
Stromversorgung	Über das Innengerät
Kommunikation	RS485 Modbus (RTU)
Hauptfunktionen	Steuerung Ein/Aus, Modus, Temperatur, Lüftergeschwindigkeit, Fehlerauslesung
LED-Anzeigen	RX (rot) und TX (gelb) für Kommunikationsstatus
Installation	Im Steuerkasten des Innengeräts
Wartung und Reinigung	Mit einem trockenen Tuch abwischen; kein Wasser verwenden
Sicherheit	Vor jedem Eingriff Netzstrom trennen; Installation durch qualifiziertes Fachpersonal
Ersatzteile und Reparierbarkeit	Wenden Sie sich an den Daikin-Kundendienst
Allgemeine Informationen	Bedienungsanleitung enthalten; nicht für Kinder geeignet

Häufig gestellte Fragen - FWT04HATVMV1 DAIKIN

Wie installiere ich das FCBAG-Modul im Innengerät?

Entfernen Sie die Metallabdeckung des Steuerkastens, setzen Sie das Modul in den vorgesehenen Schlitz bis zum Einrasten ein, und verbinden Sie dann das Kabelbündel mit dem Stecker CN_MODBUS_MODULAR auf der Hauptplatine. Beachten Sie den Installationsplan in der Anleitung.

Was sind die Einstellungen der DIP-Schalter?

Der Schalter DIP_Config auf der Hauptplatine aktiviert Modbus, wählt die Baudrate (9600/19200 bps), das Stopbit und die Parität. Der Schalter DIP_RS485 auf dem Modul legt die Slave-Adresse (1 bis 15) binär fest.

Welche Modbus-Funktionscodes werden unterstützt?

Das Modul unterstützt die Codes 0x03 (Lesen Halteregister), 0x04 (Lesen Eingangsregister), 0x06 (Schreiben einzelnes Register) und 0x10 (Schreiben mehrere Register).

Was tun, wenn die RX-LED nicht blinkt?

Überprüfen Sie die RS485-Verkabelung: Die Adern A und B dürfen nicht vertauscht oder offen sein. Stellen Sie sicher, dass der DIP_Config-Schalter korrekt eingestellt ist, um Modbus zu aktivieren (Pin 1 auf ON).

Welche Kabelspezifikationen für die RS485-Verbindung?

Verwenden Sie ein abgeschirmtes Twisted-Pair 24 AWG mit einer Wellenimpedanz von 100 Ohm und einer Nebenschlusskapazität von 16 pF/ft. Die maximale Länge beträgt 1000 Meter zwischen Modul und BMS, 500 Meter zu einem PC (mit isoliertem Gateway).

Wie konfiguriere ich die Slave-Adresse des Moduls?

Stellen Sie den Schalter DIP_RS485 auf dem Modul auf ON für einen Binärwert von 1. Zum Beispiel für Adresse 1: Pin 1 auf ON, die anderen auf OFF. Die Adresse kann von 1 bis 15 reichen.

Ist das FCBAG-Modul mit allen Daikin-Modellen kompatibel?

Nein, es ist nur mit Klimageräten vom Typ FCU kompatibel, die von Daikin Manufacturing hergestellt werden. Die Modellliste finden Sie in der technischen Dokumentation.

Wie setze ich das FCBAG-Modul zurück?

Die Anleitung erwähnt keinen Hardware-Reset. Bei Problemen trennen Sie die Stromversorgung des Innengeräts, warten Sie einige Sekunden und schalten Sie es wieder ein.

Was tun bei einem Kommunikationsfehler?

Überprüfen Sie die LEDs: Wenn RX dauerhaft leuchtet und TX nicht blinkt, kontrollieren Sie die RS485-Verkabelung und die DIP-Konfiguration. Beachten Sie die Fehlerbehebungstabelle in der Anleitung.

Kann ich mehrere Geräte mit einem einzigen Modul steuern?

Ja, Sie können bis zu 15 Geräte per Daisy Chain über den Anschluss TB_RS485 verbinden. Jedes Gerät muss eine eindeutige Slave-Adresse (1 bis 15) haben.

BEDIENUNGSANLEITUNG FWT04HATVMV1 DAIKIN

Installations- und Bedienungsanleitung Seite

a) Lieferinhalt 2
b) Einleitung 3
c) Vorsichtmassnahmen 3
d) FCBAG-Modul PCB-Layout 4
e) Kompatibilität 4
f) FCBAG-Modul-Kommunikationsprotokoll 5
g) FCBAG-Modul-Konfi guration 6
h) Gerätekonfi guration 7
i) Installation des Geräts 8 - 10
j) Elektrische Eigenschaft 11
k) Leitfaden zur Störungssuche 11

LIEFERINHALT

1. FCBAG-Modul.
2. Kabelbaum mit 100MM zur/von der DAMA-Hauptplatine.
3. Installations- und Bedienungsanleitung.
4. Luftpolsterfolie.

Anmerkung:

Die Abbildungen in diesem Handbuch dienen nur zur Erklärung für den Benutzer und können vom tatsächlichen Gerät abweichen. Änderungen für die Weiterentwicklung zukünftiger Produkte vorbehalten.

EINLEITUNG

Dieses Handbuch enthält die Installationsverfahren für einen sicheren und guten Betriebsstandard des FCBAG-Moduls. Je nach den örtlichen Gegebenheiten können spezielle Anpassungen notwendig sein. Vor der Inbetriebnahme Ihres Gateways lesen Sie bitte dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Dieses Gerät ist für den Gebrauch durch geschulte Benutzer in Einkaufszentren, in der Leichtindustrie und in Bürogebäuden oder für den kommerziellen Gebrauch durch Laien ausgelegt.

Das Gerät ist nicht konzipiert, um von folgenden Personengruppen einschließlich Kindern benutzt zu werden: Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen mit mangelhafter Erfahrung oder Wissen, es sei denn, sie sind von einer Person, die für ihre Sicherheit verantwortlich ist, darin unterwiesen worden, wie das Gerät ordnungsgemäß zu verwenden und zu bedienen ist.

Kinder sollten beaufsichtigt werden, um sicher zu sein, dass sie nicht mit dem Gerät spielen.

VORSICHTMASSNAHMEN

WARNUNG

1. Die Installation und Wartung muss durch qualifi ziertes Personal erfolgen, welches mit den örtlichen Bestimmungen und diesem Ausrüstungstyp vertraut ist.
2. Vor der Installation oder Wartung der Anlage ist sicherzustellen, daß das Gerät ausgeschaltet ist (OFF).
3. Stromschläge können Verletzungen hervorrufen oder zum Tod führen. Trennen Sie vor der Wartung alle angeschlossenen Geräte.
4. Das Stromkabel NICHT herausziehen, wenn das Gerät noch eingeschaltet ist. Ein elektrischer Schlag oder ein Wohnungsbrand kann die Folge sein.

VORSICHT

Vor der Installation sind folgende wichtige Punkte zu prüfen.

1. Gerät nicht installieren, falls ein Leck entzündbaren Gases festgestellt wird.
2. Für die Verkabelung dürfen nur die empfohlenen Kabel verwendet werden. Die Anschlüsse müssen fest sein, ohne die Klemmen zu verspannen.
   Ein unsachgemäßer Anschluss oder eine unsachgemäße Befestigung kann Feuer oder einen elektrischen Schlag verursachen.
3. Fassen Sie das Gerät nicht mit nassen Händen an/waschen Sie es nicht mit Wasser ab.
   Es kann zu einem Stromschlag kommen.
4. Betreiben Sie keine Heizgeräte in direkter Nähe des Gateways, und verwenden Sie das Gerät nicht in Räumen, in denen es Mineralölen, Öldämpfen oder -nebel ausgesetzt ist, da dies zu einem Schmelzen oder einer Verformung der Plastikbestandteile aufgrund von Hitze oder chemischer Reaktion führen könnte.
5. Verwenden Sie zur Stromversorgung keine zusammengefügten und geknickte Kabel.
6. Das Gerät ist nicht zur Verwendung in einer potentiell explosiven Atmosphäre konzipiert.

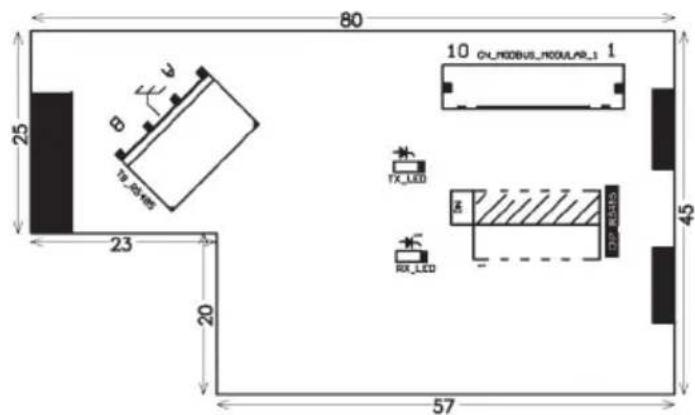

FCBAG-MODUL PCB-LAYOUT

① TB_RS485 : Anschluss für die Verbindung mit anderen FCBAG-Modulen und Modbus Master.
② CN_MODBUS_MODULAR_1 : Anschluss zu CN_MODBUS_MODULAR (BMSW)
③ TX_LED : Anzeige für laufende Datenübertragung.
④ DIP_RS485 : Einstellung für die Gerätekonfi guration.
⑤ RX_LED : Anzeige für den laufenden Datenempfang.

*Abmessungen in mm

KOMPATIBILITÄT

Hauptplatinen-Controller

Kann nur in Verbindung mit den von DAIKIN Manufacturing hergestellten Klimageräten vom Typ FCU verwendet werden.

Eine Liste der Fähigkeitsmodelle finden Sie in den FCBAG-Modul-Protokolldokumenten.

FCBAG-MODUL-KOMMUNIKATIONSPROTOKOLL

Nachfolgend fi nden Sie den unterstützten Funktionscode:

Funktionscode Beschreibung Anmerkungen
0x03 Halteregister lesen -
0x04	Eingangsregisterlesen	-
0x06	VoreinstellungEinzelregister	Falls die Platine nicht richtig funktioniert, stellen Sie sicher,dass die FCBAG-Modul-Software nicht erzwingt, dass der Funktionscode 0x10 anstelle des Funktionscodes 0x06 in der Protokolleinstellung gesendet wird.
0x10	VoreinstellungMehrfachregister	Der Funktionscode 0x10 muss mehr als 1 Adresse in einem einzigen Befehl steuern.

Eingangsregister lesen (0x04)

Adresse	Lesen/Schreiben (R/W)	Defi nition
30001 R FCB	AG-Modul-Status
30002 R Verbindungsstatus des Innengeräts
31002 R		Minimaler und maximaler Grenzwert für die eingestellte Temperatur der Inneneinheit für die Kühlung
31003 R		Minimaler und maximaler Grenzwert für die eingestellte Temperatur der Inneneinheit für den Heizbetrieb
32001 R Ein/Aus-Status, Ventilatorrichtung, Ventilatorlautstärke
32002 R Betriebsmodus
32003 R Eingestellte Temperatur Innengerät
32004 R Fehlermeldung
32005 R Anzeige der Raumtemperatur
32006 R Raumtemperaturfühler für Innengerät
32201 R Innenraumtemperatur des Wärmetauschers 1
32500 R Kompressor-/Ventilstatus

Halteregister lesen (0x03)

Voreinstellung Einzel- und Mehrfachregister (0x06 und 0x10)

Adresse	Lesen/Schreiben (R/W)	Defi nition
42001 R/W Ein/Aus-Status, Ventilatorrichtung, Ventilatorlautstärke
42002 R/W Betriebsmodus
42003 R/W Temperatur einstellen
42010 R/W Handgerätesteuerung deaktivieren
42011 R/W Kompressor/Ventil ausschalten erzwingen

Wenn Sie den DIP-Schalter auf die Position „EIN“ stellen, wird die ihm zugewiesene Funktion aktiviert. Konfi gurieren Sie den DIP-Schalter (DIP_Confi g) auf der Hauptplatine entsprechend der bevorzugten Betriebsoption und der folgenden Tabelle.

DIP-Schalter auf der Hauptplatine (DIP_Confi g):

DIP-Schalter Pin	Funktion	AUS EIN
DIP_Confi g	1 Modbus Ausschalten Einschalten
	2 Baudrate 9600bps 19200bps
	3	Bit anhalten	1 (Parität)	2 (Nicht-Parität)
	4	Parität*	Gerade	Ungerade
	5	Reserviert	Ausschalten Einschalten

*Die Paritätseinstellung wird eingeschaltet, wenn „Bit anhalten“ auf AUS (Parität) gesetzt ist.

Konfi gurieren Sie die Geräte-ID, indem Sie den DIP-Schalter (DIP_RS485) einstellen und mit der FCBAG-Modul-Software abgleichen.

DIP-Schalter am FCBAG-Modul:

DIP-Schalter Pin	Funktion	AUS EIN
DIP_RS485	1	Slave-Adresse	0: Keine Modbus-Kommunikation1-15: Slave-AdresseAUS: 0 ; EIN: 1
	2
	3
	4
	5	Reserviert

GERÄTEKONFIGURATION

Einstellung der Gerätekonfiguration für den DIP-Schalter am FCBAG-Modul (DIP_RS485)

Geräteadresse	DIP-Konfi guration	Binär zu dezimal(von rechts nach links gelesen)	Geräteadresse	DIP-Konfi guration	Binär zu dezimal(von rechts nach links gelesen)
1		00001 9			01001
2		00010 10			01010
3		00011 11			01011
4		00100 12			01100
5		00101 13			01101
6		00110 14			01110
7		00111 15			01111
8		01000

INSTALLATION DES GERÄTS

A) Schritt zum Zusammenbau des FCBAG-Moduls in ein Gerät.

1. Entfernen Sie die Metallabdeckung des Schaltkastens wie unten beschrieben.

1. Setzen Sie das FCBAG-Modul in den dafür vorgesehenen Steckplatz ein und vergewissern Sie sich, dass es vollständig in den Haken eingesetzt ist.

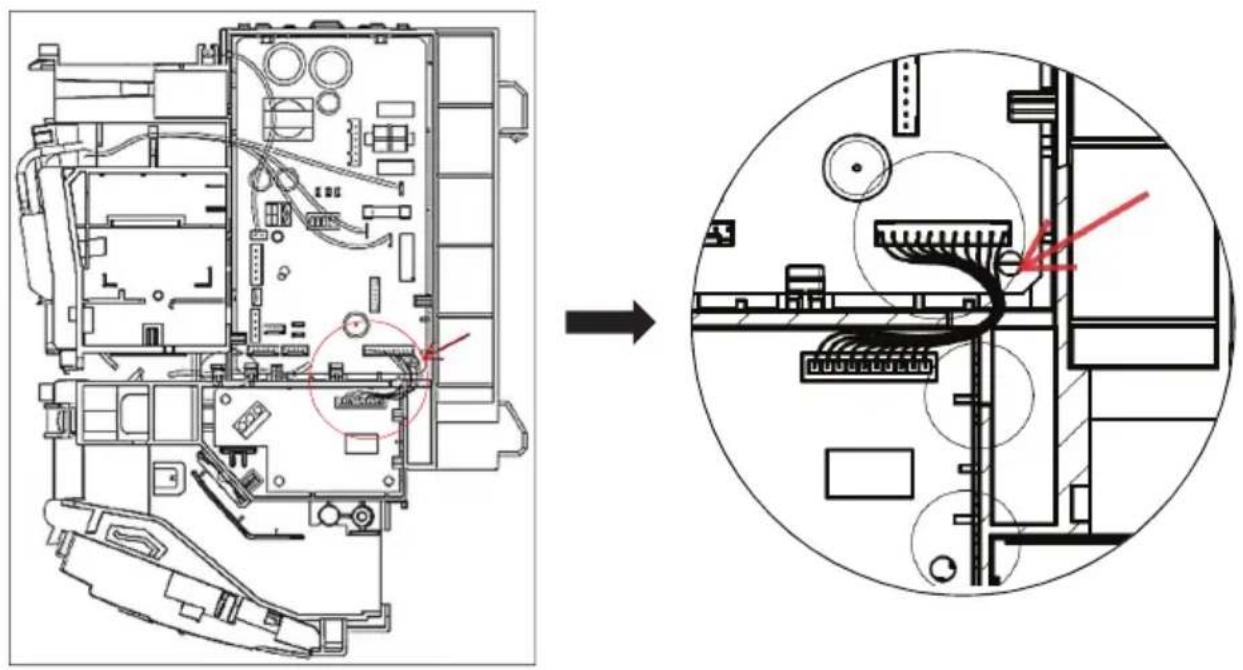

1. Schließen Sie dann das Kabel an die Hauptplatinenseite von CN_MODBUS_MODULAR an.

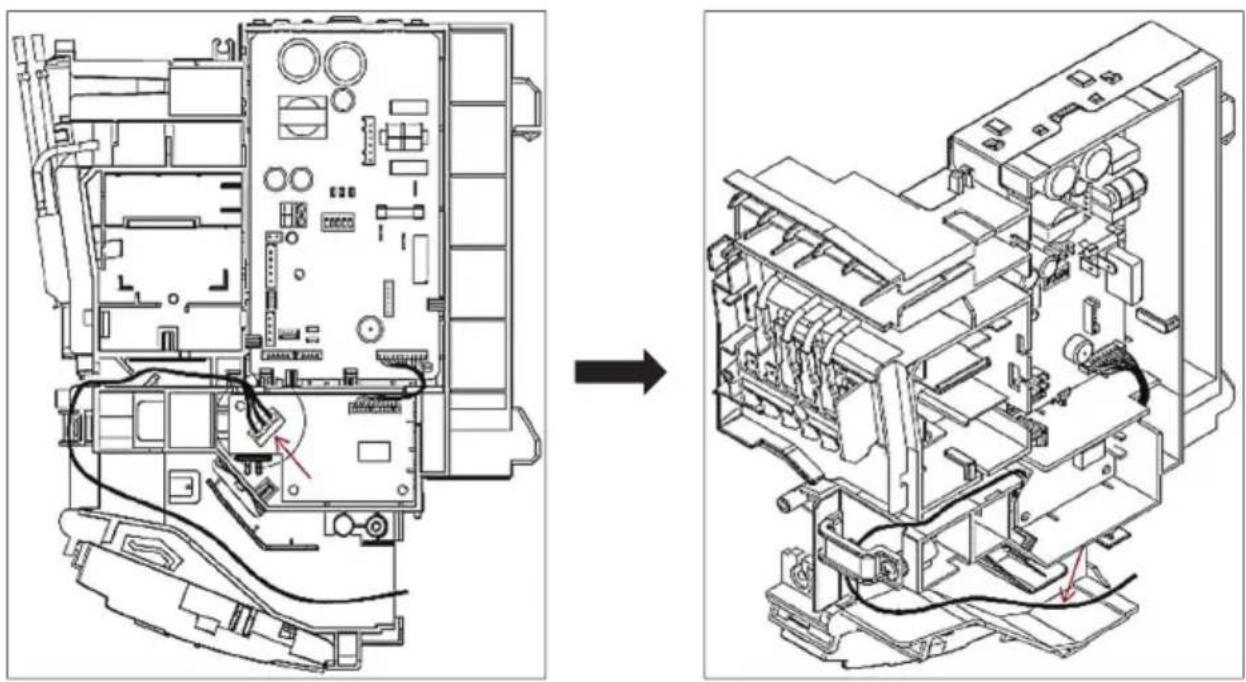

1. Legen Sie die RS485-Leitung entsprechend der unten stehenden Führung ein.

1. Siehe IOM-Einheit-Installation für die Konfi guration des FCBAG-Moduls und schließen Sie den Schaltkasten mit der Metallabdeckung wie unten beschrieben.

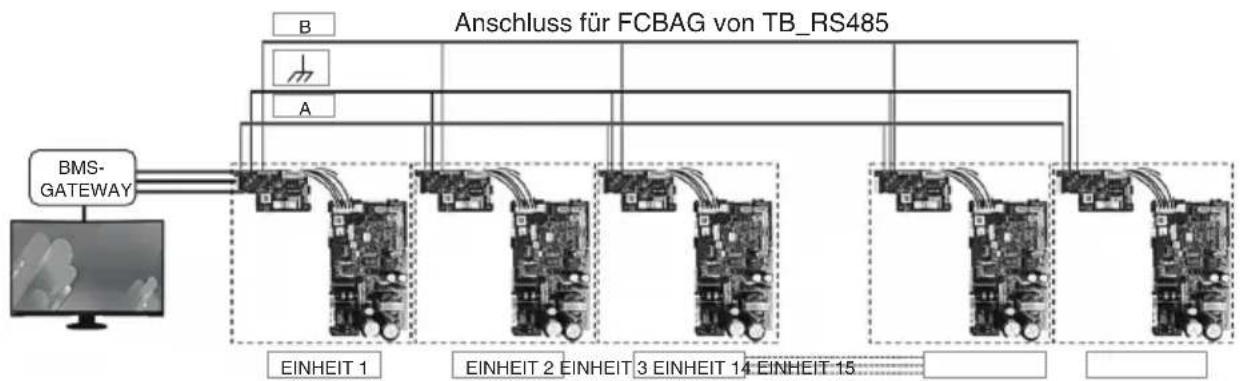

B) Schaltplan für Verbindungen zwischen dem FCBAG-Modul über den TB_RS485-Anschluss.

ELEKTRISCHE EIGENSCHAFT

Empfohlene Kabelspezifi kation und maximale Kabellänge.

Anschluss Kommunikationstyp Kabelspezifikation			Max.Kabellänge
FCBAG-Modulzu Hauptplatine	IO 10W-Kabelbaum 100mm
FCBAG-Modulzu BMS	RS-485	24AWG abgeschirmtes verdrilltes Paar. Charakteristische Impedanz: 100 Ohm Shunt-Kapazität: 16pF/ft	1000 Meter
FCBAG-Modulzu PC*	RS-485	24AWG abgeschirmtes verdrilltes Paar. Charakteristische Impedanz: 100 Ohm Shunt-Kapazität: 16pF/ft	500 Meter

** Für den Anschluss an einen PC benötigen Sie ein isoliertes Gateway oder einen Konverter (RS485 zu RS232).

LEITFADEN ZUR STÖRUNGSSUCHE

Nein Problem		LED		Lösung
		RX_LED (Rot) TX	LED (Gelb)
1	Die FCBAG-Software kann Signale von der Hauptplatine lesen, aber die Hauptplatine nicht steuern.	Blinkend Blinkend		Überprüfen Sie die DIP_Confi g der Hauptplatine auf Übereinstimmung mit der Modbus-Softwareeinstellung.
2	i) Sowohl A als auch B im TB_RS485-Kabel sind umgekehrt.ii) A oder B in TB_RS485 ist geöffnet.	Die ROTE LED ist eingeschaltet, blinkt aber nicht.	Blinkt nicht	Überprüfen Sie die Kabelverbindung an TB_RS485
3	Falsche Einstellung auf der Hauptplatine DIP_Confi g	Blinkend Blinkt	nicht	Stellen Sie sicher, dass nur der DIP-Schalter Nr. ,E' für die MODBUS-Funktion auf EIN steht.

Die Position der LEDs entnehmen Sie bitte dem FCBAG-Modul-Layout.
